1 Ajattele julkisivu jonka kauneus on ikuista Half Round Portsmouth Shake Puolipyöreät paanupaneelit Asennusohje

2 Puolipyöreät Asennusohje Yleistä Varoitus: Muista, että paneelit laajenevat ja kutistuvat lämpötilanvaihteluiden mukaan. Kun asennat paneelit näiden ohjeiden mukaisesti, ne pääsevät laajenemaan ja kutistumaan turvallisesti. 1. Aloita asennus aina rakennuksen alhaisimmasta kohdasta ja etene vasemmalta oikealle. Kuva 1 2. Asenna ruuvit aina kiinnitysurien keskelle. Kiinnitä jokainen paneeli ruuveilla vähintään 40 cm välein, jolloin yhden kokonaisen paneelin kiinnittämiseen tarvitaan vähintään 4 ruuvia (kuva 1). Käytä vain korroosionkestäviä ruuveja, jotka uppoavat alustaan vähintään 19 mm. Kuva 2 Huomaa: Käytä paneelien katkaisuun pyörösahaa ja hienohampaista (vanerin sahaamiseen tarkoitettua) terää. 3. Älä kiristä ruuveja liian tiukkaan. Jätä 2 mm liikkumavara ruuvin kannan ja paneelin väliin. Jos kiinnität paneelit nauloilla ruuvien sijaan, kiinnitysurien ympärillä olevat pysäyttimet estävät vasaraa upottamasta naulaa liian syvälle, mutta ruuveja käytettäessä sinun on itse huolehdittava siitä, ettei ruuvi tule liian kireälle (kuva 2). Kuva 3 4. Varmista, että paneelit tulevat kunnolla kiinni toisiinsa (kuva 3). 5. Kun käytät J-listaa, jätä 6 mm rako J- listan sisäseinän ja paneelin väliin (kuva 4). Käytä vakiomallista 7/8 tuuman (22,2 mm) J-listaa. Kuva 4 Huomaa: Käytä paneelien katkaisuun pyörösahaa ja hienohampaista (vanerin sahaamiseen tarkoitettua) terää.

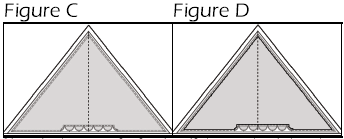

3 Asennus vaihe vaiheella käytettäessä J-lista aloituslistana 1. Asenna vakiomalliset 7/8 tuuman (22,2 mm) J-listat paneloitavan päätykolmion ympärille. Varmista, että aloituslinja on ehdottomasti vaakasuora (kuva A). Kuva A 2. Piirrä pystysuora viiva päätykolmion kärjestä aloituslinjaan siten, että se tulee ehdottomasti kohtisuoraan vaakasuoraan aloituslinjaan nähden (kuva A). 3. Leikkaa paneeli 32 mm paanujen välisen syvennyksen pohjan alapuolelta. Leikkaa vain alimpaan paneeliriviin tarvittavan levyinen pala (kuva B). Kuva B 4. Mittaa päätykolmion korkeimman kohdan korkeus, eli mitta A (kuva A), vähennä siitä 32 mm ja jaa saamasi tulos 165 mm:llä. Näin saat tietää, montako paneeliriviä päätykolmioon tarvitaan muita matalamman aloitusrivin lisäksi. Jos saamasi rivien määrä on pariton, asenna ensimmäinen paneelirivi siten, että paanun alin kohta osuu kolmion kärjestä alas piirtämäsi pystysuoran viivan kohdalle (kuva C). Jos saamasi rivien määrä on parillinen, asenna ensimmäinen paneelirivi siten, että paanujen välinen syvennys osuu kolmion kärjestä alas piirtämäsi pystysuoran viivan kohdalle (kuva D). Näin saat ylimpään paneeliriviin ehjän paanun päätykolmion kärjen kohdalle (kuva G). Huomaa: Jos saat äskeisen laskutoimituksen tulokseksi desimaaliluvun, jonka desimaali on pienempi kuin 5, pyöristä se alaspäin lähimpään kokonaislukuun. Jos desimaali taas on 5 tai sitä suurempi, pyöristä saamasi luku ylöspäin lähimpään kokonaislukuun. Kuva C Kuva D

4 5. Asenna vaiheessa 2 leikkaamasi aloitusrivi J-listaan kohdan 4 ohjeiden mukaisesti. Jätä 6 mm rako J-listan sisäseinän ja paneelin väliin. Jätä 5 mm rako paneelien väliin ja varmista, että koko paneelirivi on tukevasti paikallaan eikä tule ulos J- listasta. Kuva E Kuva F Kuva G Huomaa: Älä kiinnitä paneelia sen äärimmäisistä rei istä (1 kuva H), paitsi tilanteissa, joissa kappaleen yläpuolella ei ole enää kiinnitysreikää (2 kuva H). Kuva H Älä ruuvaa tästä Älä ruuvaa tästä Esimerkki poikkeustilanteesta

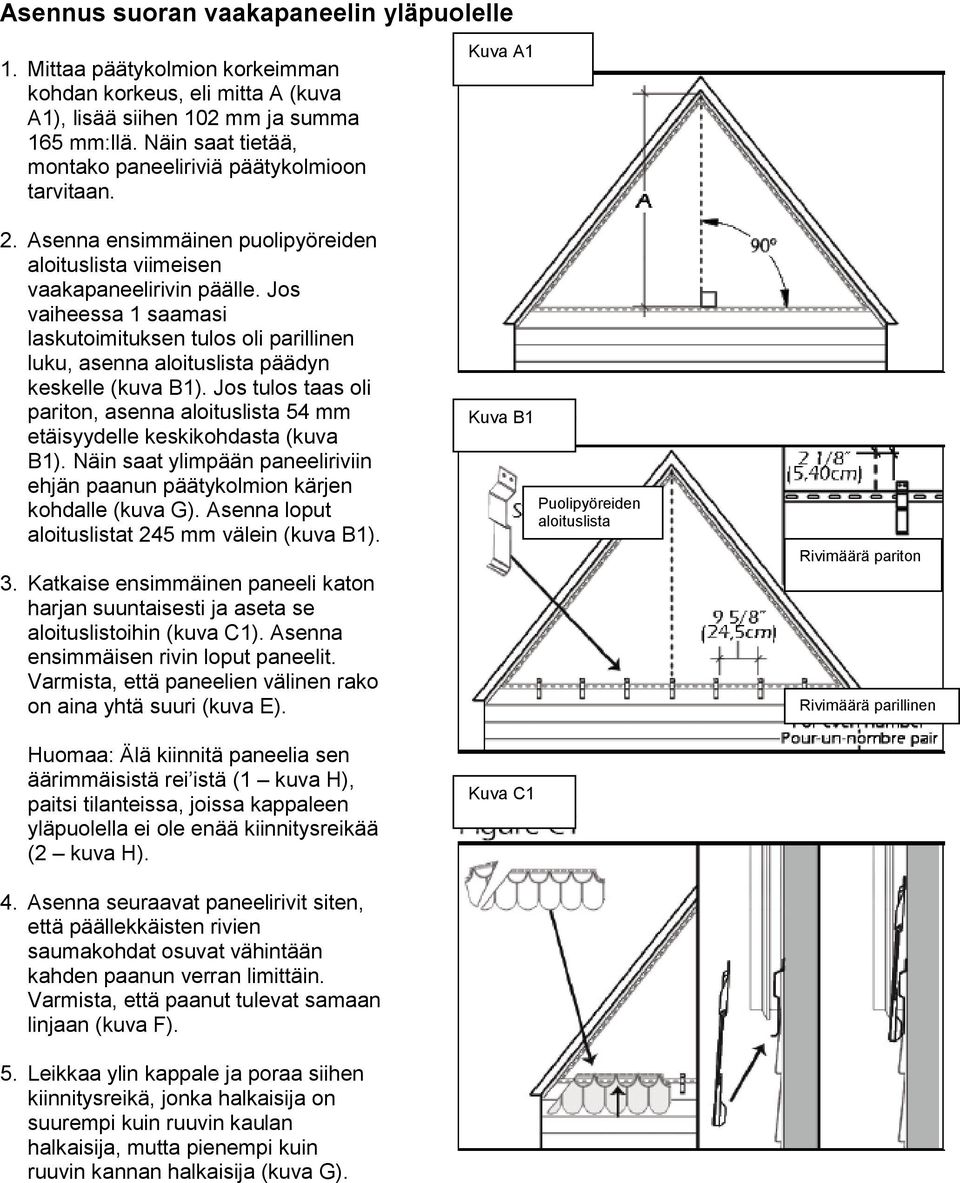

5 Asennus suoran vaakapaneelin yläpuolelle 1. Mittaa päätykolmion korkeimman kohdan korkeus, eli mitta A (kuva A1), lisää siihen 102 mm ja summa 165 mm:llä. Näin saat tietää, montako paneeliriviä päätykolmioon tarvitaan. 2. Asenna ensimmäinen puolipyöreiden aloituslista viimeisen vaakapaneelirivin päälle. Jos vaiheessa 1 saamasi laskutoimituksen tulos oli parillinen luku, asenna aloituslista päädyn keskelle (kuva B1). Jos tulos taas oli pariton, asenna aloituslista 54 mm etäisyydelle keskikohdasta (kuva B1). Näin saat ylimpään paneeliriviin ehjän paanun päätykolmion kärjen kohdalle (kuva G). Asenna loput aloituslistat 245 mm välein (kuva B1). 3. Katkaise ensimmäinen paneeli katon harjan suuntaisesti ja aseta se aloituslistoihin (kuva C1). Asenna ensimmäisen rivin loput paneelit. Varmista, että paneelien välinen rako on aina yhtä suuri (kuva E). Huomaa: Älä kiinnitä paneelia sen äärimmäisistä rei istä (1 kuva H), paitsi tilanteissa, joissa kappaleen yläpuolella ei ole enää kiinnitysreikää (2 kuva H). 4. Asenna seuraavat paneelirivit siten, että päällekkäisten rivien saumakohdat osuvat vähintään kahden paanun verran limittäin. Varmista, että paanut tulevat samaan linjaan (kuva F). 5. Leikkaa ylin kappale ja poraa siihen kiinnitysreikä, jonka halkaisija on suurempi kuin ruuvin kaulan halkaisija, mutta pienempi kuin ruuvin kannan halkaisija (kuva G). Kuva A1 Kuva B1 Kuva C1 Puolipyöreiden aloituslista Rivimäärä pariton Rivimäärä parillinen
