1 Hifitalo 2010 Hifitalo SIMPLE-XXX KOTELOT Kasausohje YHTEYSTIEDOT Myymälä: tel Asentamo: tel

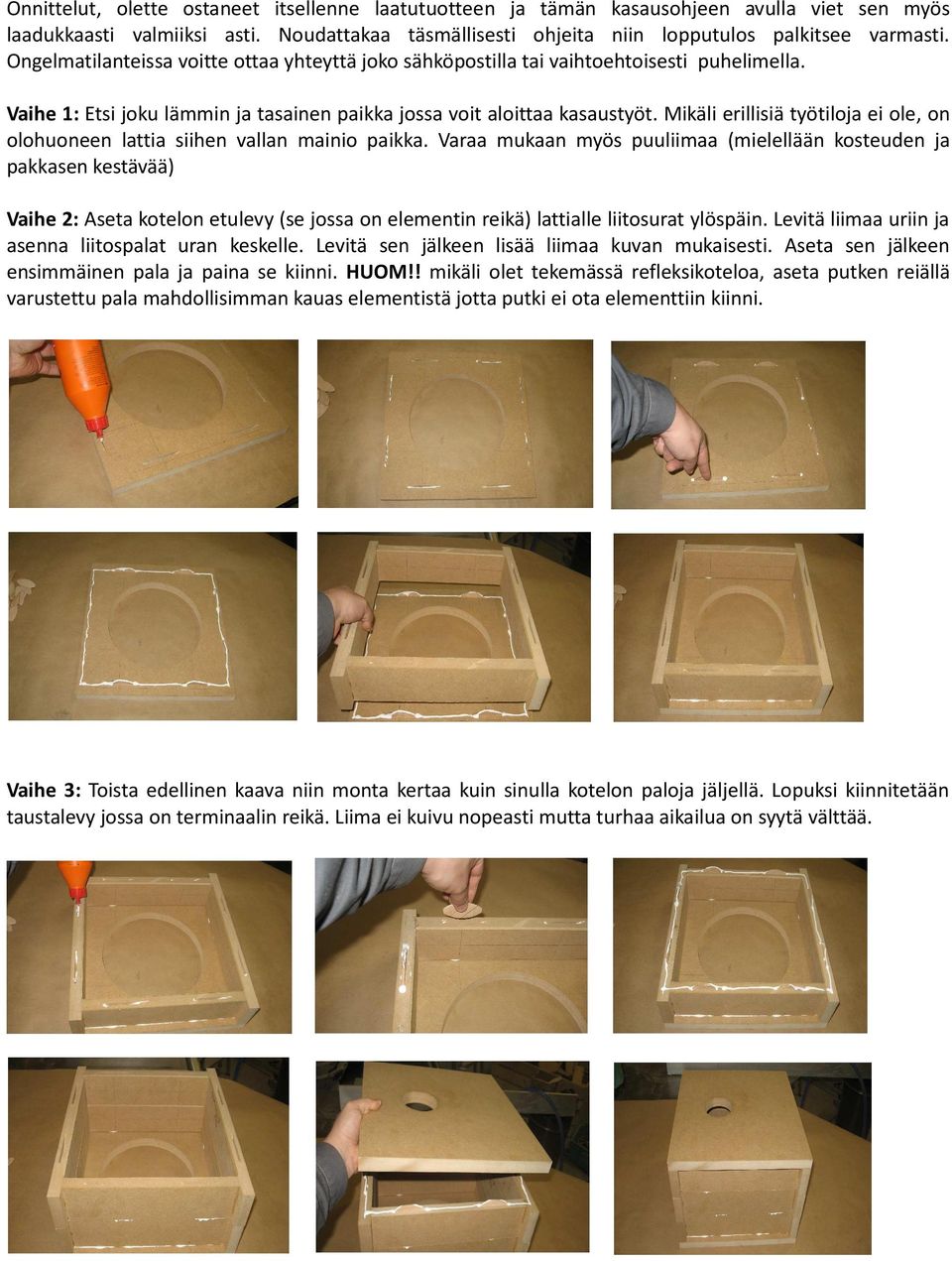

2 Onnittelut, olette ostaneet itsellenne laatutuotteen ja tämän kasausohjeen avulla viet sen myös laadukkaasti valmiiksi asti. Noudattakaa täsmällisesti ohjeita niin lopputulos palkitsee varmasti. Ongelmatilanteissa voitte ottaa yhteyttä joko sähköpostilla tai vaihtoehtoisesti puhelimella. Vaihe 1: Etsi joku lämmin ja tasainen paikka jossa voit aloittaa kasaustyöt. Mikäli erillisiä työtiloja ei ole, on olohuoneen lattia siihen vallan mainio paikka. Varaa mukaan myös puuliimaa (mielellään kosteuden ja pakkasen kestävää) Vaihe 2: Aseta kotelon etulevy (se jossa on elementin reikä) lattialle liitosurat ylöspäin. Levitä liimaa uriin ja asenna liitospalat uran keskelle. Levitä sen jälkeen lisää liimaa kuvan mukaisesti. Aseta sen jälkeen ensimmäinen pala ja paina se kiinni. HUOM!! mikäli olet tekemässä refleksikoteloa, aseta putken reiällä varustettu pala mahdollisimman kauas elementistä jotta putki ei ota elementtiin kiinni. Vaihe 3: Toista edellinen kaava niin monta kertaa kuin sinulla kotelon paloja jäljellä. Lopuksi kiinnitetään taustalevy jossa on terminaalin reikä. Liima ei kuivu nopeasti mutta turhaa aikailua on syytä välttää.

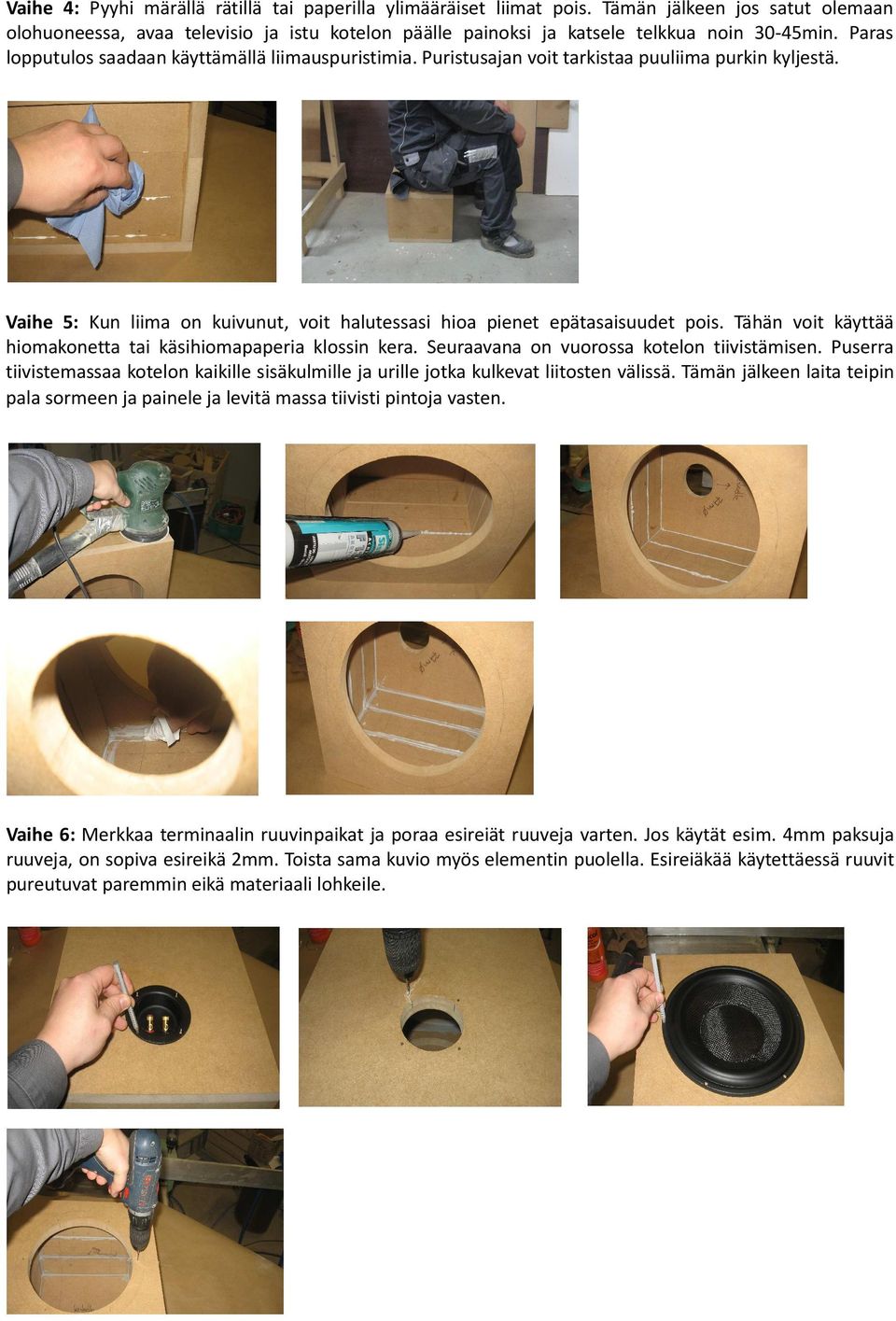

3 Vaihe 4: Pyyhi märällä rätillä tai paperilla ylimääräiset liimat pois. Tämän jälkeen jos satut olemaan olohuoneessa, avaa televisio ja istu kotelon päälle painoksi ja katsele telkkua noin 30-45min. Paras lopputulos saadaan käyttämällä liimauspuristimia. Puristusajan voit tarkistaa puuliima purkin kyljestä. Vaihe 5: Kun liima on kuivunut, voit halutessasi hioa pienet epätasaisuudet pois. Tähän voit käyttää hiomakonetta tai käsihiomapaperia klossin kera. Seuraavana on vuorossa kotelon tiivistämisen. Puserra tiivistemassaa kotelon kaikille sisäkulmille ja urille jotka kulkevat liitosten välissä. Tämän jälkeen laita teipin pala sormeen ja painele ja levitä massa tiivisti pintoja vasten. Vaihe 6: Merkkaa terminaalin ruuvinpaikat ja poraa esireiät ruuveja varten. Jos käytät esim. 4mm paksuja ruuveja, on sopiva esireikä 2mm. Toista sama kuvio myös elementin puolella. Esireiäkää käytettäessä ruuvit pureutuvat paremmin eikä materiaali lohkeile.

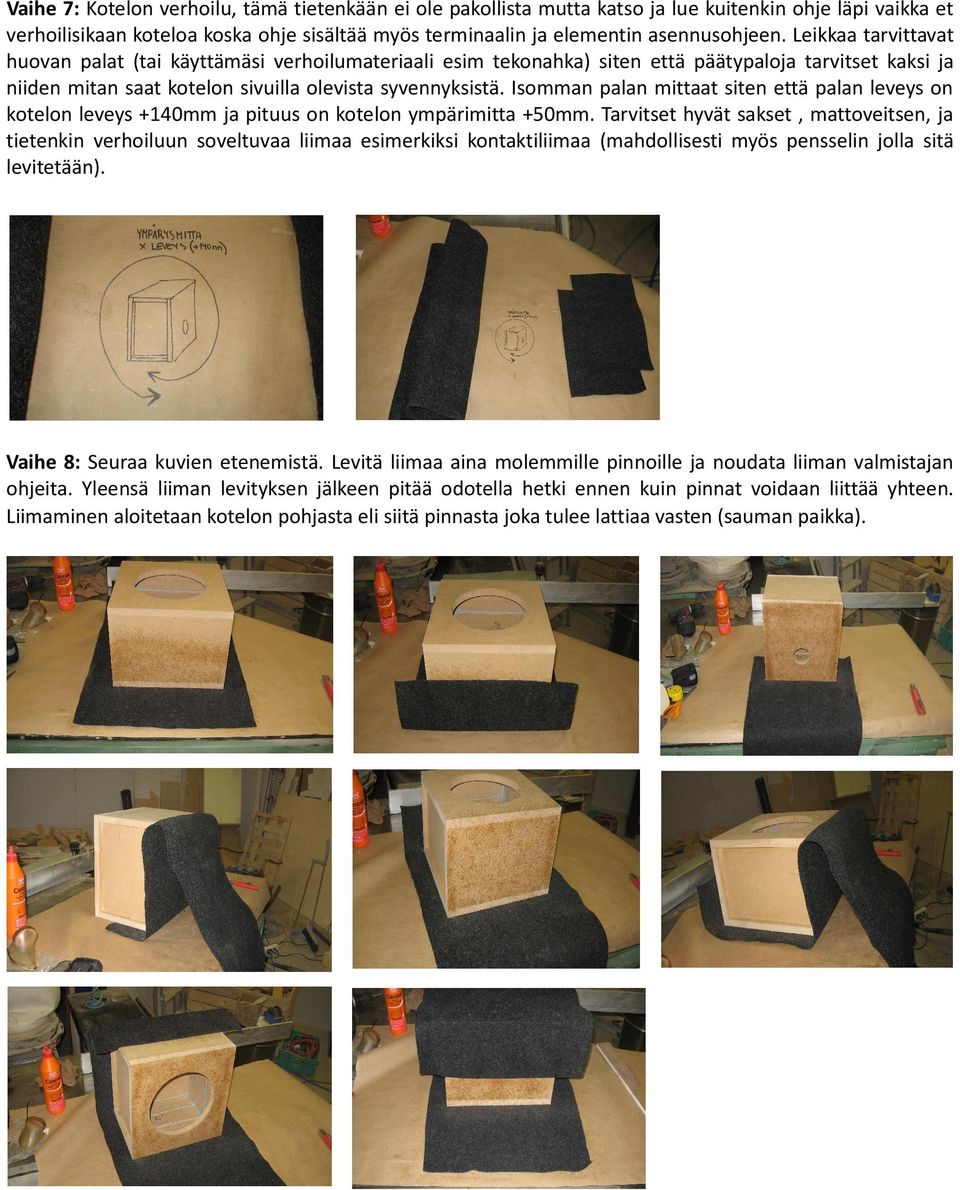

4 Vaihe 7: Kotelon verhoilu, tämä tietenkään ei ole pakollista mutta katso ja lue kuitenkin ohje läpi vaikka et verhoilisikaan koteloa koska ohje sisältää myös terminaalin ja elementin asennusohjeen. Leikkaa tarvittavat huovan palat (tai käyttämäsi verhoilumateriaali esim tekonahka) siten että päätypaloja tarvitset kaksi ja niiden mitan saat kotelon sivuilla olevista syvennyksistä. Isomman palan mittaat siten että palan leveys on kotelon leveys +140mm ja pituus on kotelon ympärimitta +50mm. Tarvitset hyvät sakset, mattoveitsen, ja tietenkin verhoiluun soveltuvaa liimaa esimerkiksi kontaktiliimaa (mahdollisesti myös pensselin jolla sitä levitetään). Vaihe 8: Seuraa kuvien etenemistä. Levitä liimaa aina molemmille pinnoille ja noudata liiman valmistajan ohjeita. Yleensä liiman levityksen jälkeen pitää odotella hetki ennen kuin pinnat voidaan liittää yhteen. Liimaminen aloitetaan kotelon pohjasta eli siitä pinnasta joka tulee lattiaa vasten (sauman paikka).

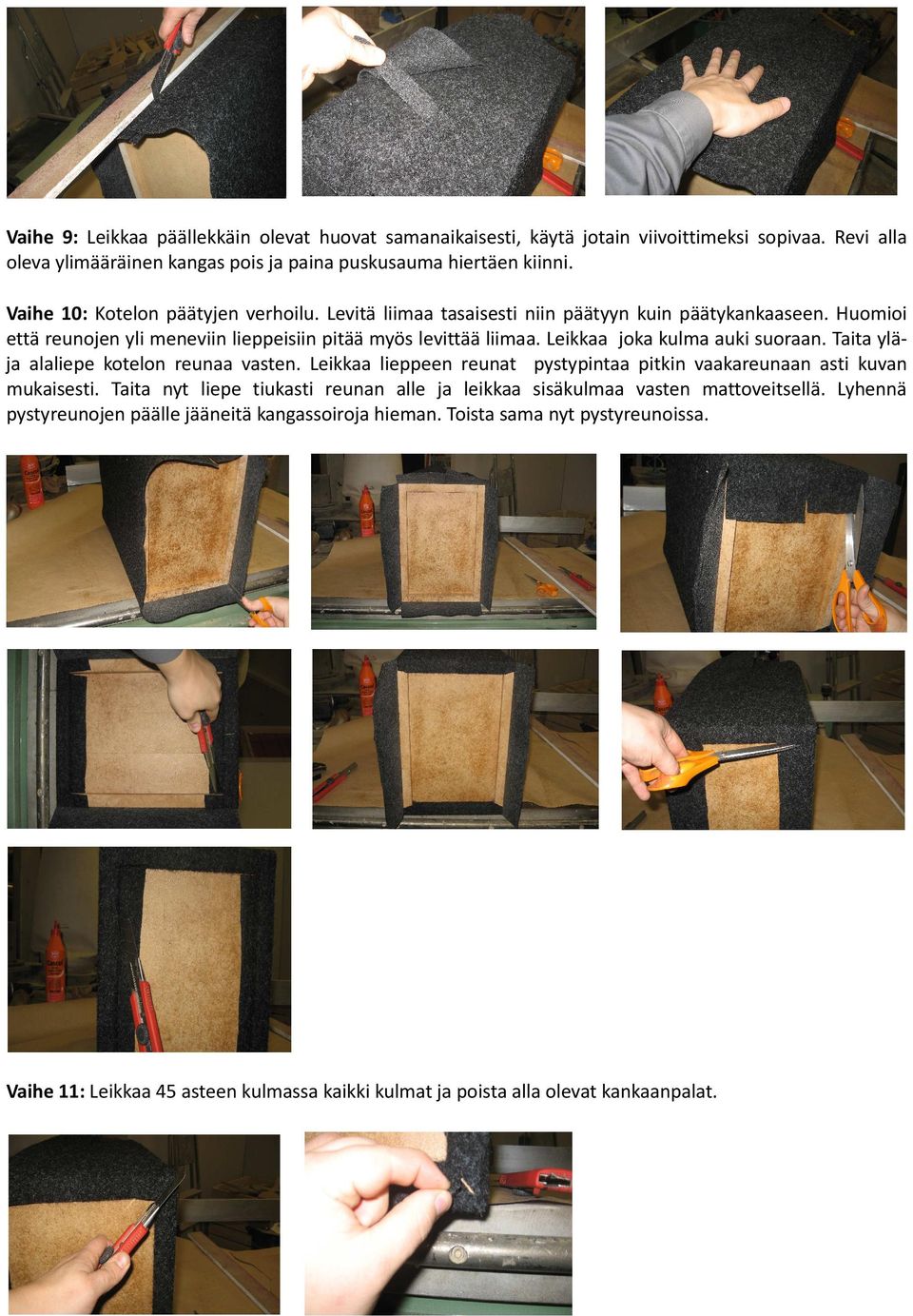

5 Vaihe 9: Leikkaa päällekkäin olevat huovat samanaikaisesti, käytä jotain viivoittimeksi sopivaa. Revi alla oleva ylimääräinen kangas pois ja paina puskusauma hiertäen kiinni. Vaihe 10: Kotelon päätyjen verhoilu. Levitä liimaa tasaisesti niin päätyyn kuin päätykankaaseen. Huomioi että reunojen yli meneviin lieppeisiin pitää myös levittää liimaa. Leikkaa joka kulma auki suoraan. Taita yläja alaliepe kotelon reunaa vasten. Leikkaa lieppeen reunat pystypintaa pitkin vaakareunaan asti kuvan mukaisesti. Taita nyt liepe tiukasti reunan alle ja leikkaa sisäkulmaa vasten mattoveitsellä. Lyhennä pystyreunojen päälle jääneitä kangassoiroja hieman. Toista sama nyt pystyreunoissa. Vaihe 11: Leikkaa 45 asteen kulmassa kaikki kulmat ja poista alla olevat kankaanpalat.

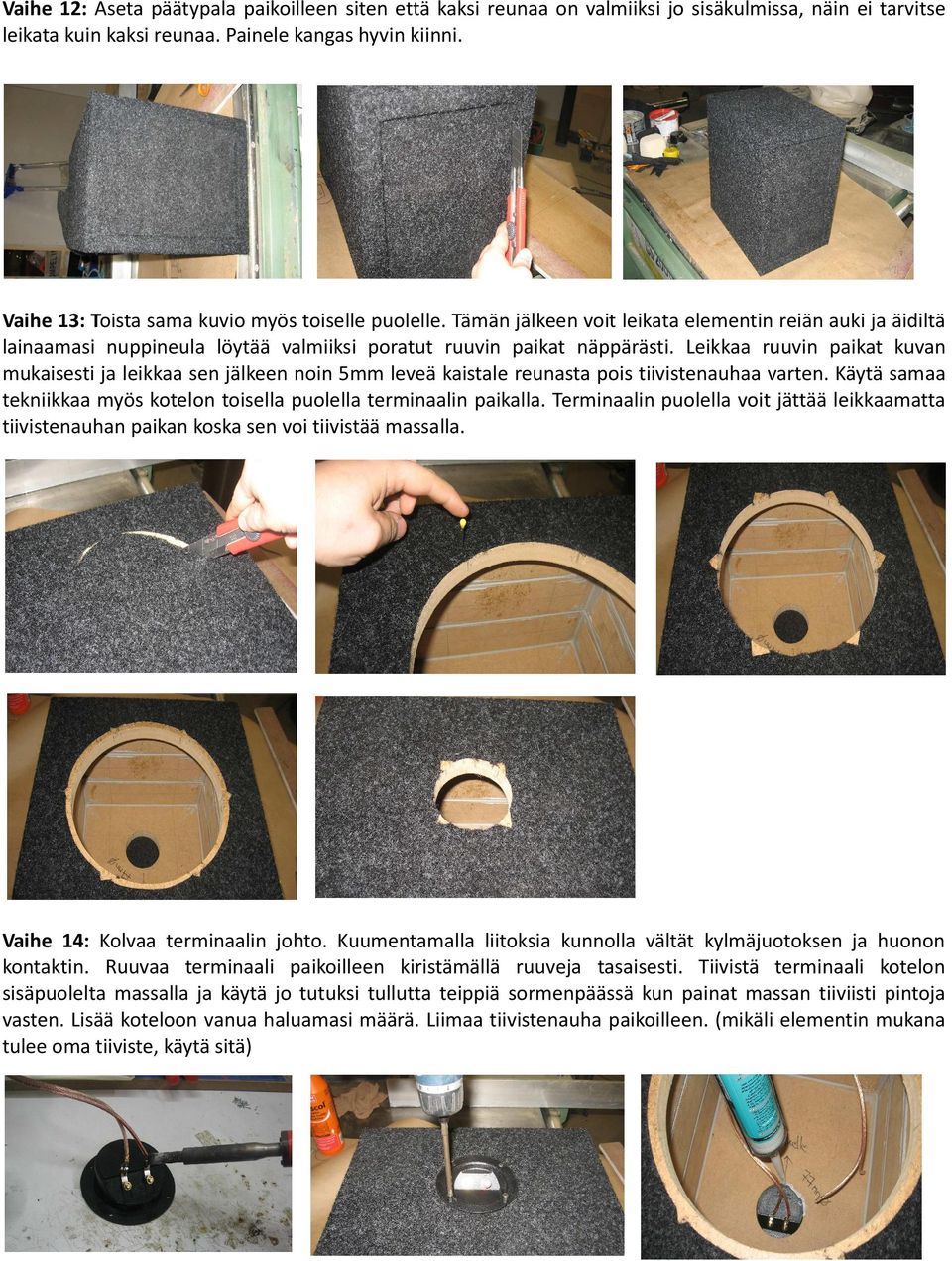

6 Vaihe 12: Aseta päätypala paikoilleen siten että kaksi reunaa on valmiiksi jo sisäkulmissa, näin ei tarvitse leikata kuin kaksi reunaa. Painele kangas hyvin kiinni. Vaihe 13: Toista sama kuvio myös toiselle puolelle. Tämän jälkeen voit leikata elementin reiän auki ja äidiltä lainaamasi nuppineula löytää valmiiksi poratut ruuvin paikat näppärästi. Leikkaa ruuvin paikat kuvan mukaisesti ja leikkaa sen jälkeen noin 5mm leveä kaistale reunasta pois tiivistenauhaa varten. Käytä samaa tekniikkaa myös kotelon toisella puolella terminaalin paikalla. Terminaalin puolella voit jättää leikkaamatta tiivistenauhan paikan koska sen voi tiivistää massalla. Vaihe 14: Kolvaa terminaalin johto. Kuumentamalla liitoksia kunnolla vältät kylmäjuotoksen ja huonon kontaktin. Ruuvaa terminaali paikoilleen kiristämällä ruuveja tasaisesti. Tiivistä terminaali kotelon sisäpuolelta massalla ja käytä jo tutuksi tullutta teippiä sormenpäässä kun painat massan tiiviisti pintoja vasten. Lisää koteloon vanua haluamasi määrä. Liimaa tiivistenauha paikoilleen. (mikäli elementin mukana tulee oma tiiviste, käytä sitä)

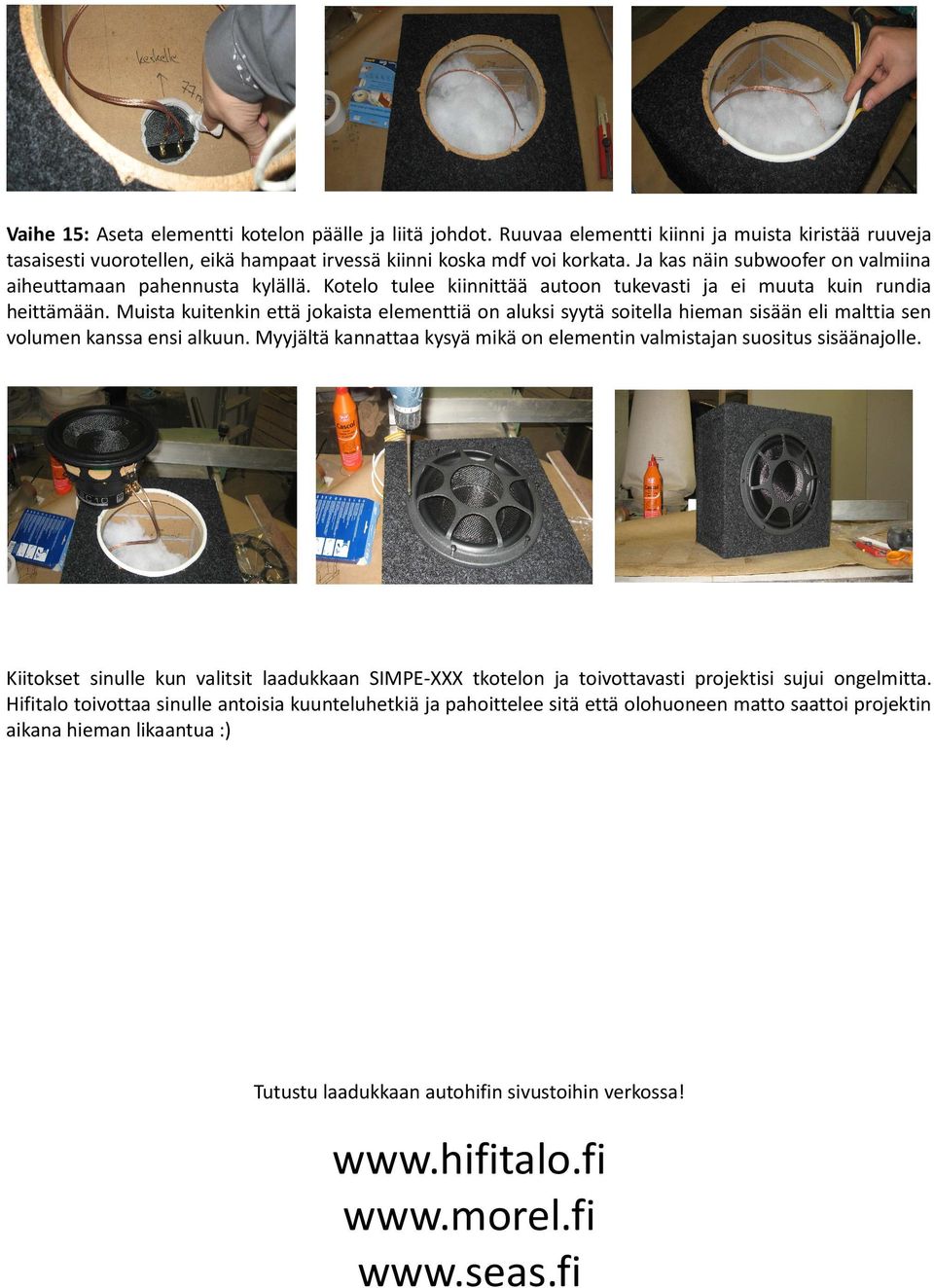

7 Vaihe 15: Aseta elementti kotelon päälle ja liitä johdot. Ruuvaa elementti kiinni ja muista kiristää ruuveja tasaisesti vuorotellen, eikä hampaat irvessä kiinni koska mdf voi korkata. Ja kas näin subwoofer on valmiina aiheuttamaan pahennusta kylällä. Kotelo tulee kiinnittää autoon tukevasti ja ei muuta kuin rundia heittämään. Muista kuitenkin että jokaista elementtiä on aluksi syytä soitella hieman sisään eli malttia sen volumen kanssa ensi alkuun. Myyjältä kannattaa kysyä mikä on elementin valmistajan suositus sisäänajolle. Kiitokset sinulle kun valitsit laadukkaan SIMPE-XXX tkotelon ja toivottavasti projektisi sujui ongelmitta. Hifitalo toivottaa sinulle antoisia kuunteluhetkiä ja pahoittelee sitä että olohuoneen matto saattoi projektin aikana hieman likaantua :) Tutustu laadukkaan autohifin sivustoihin verkossa!
