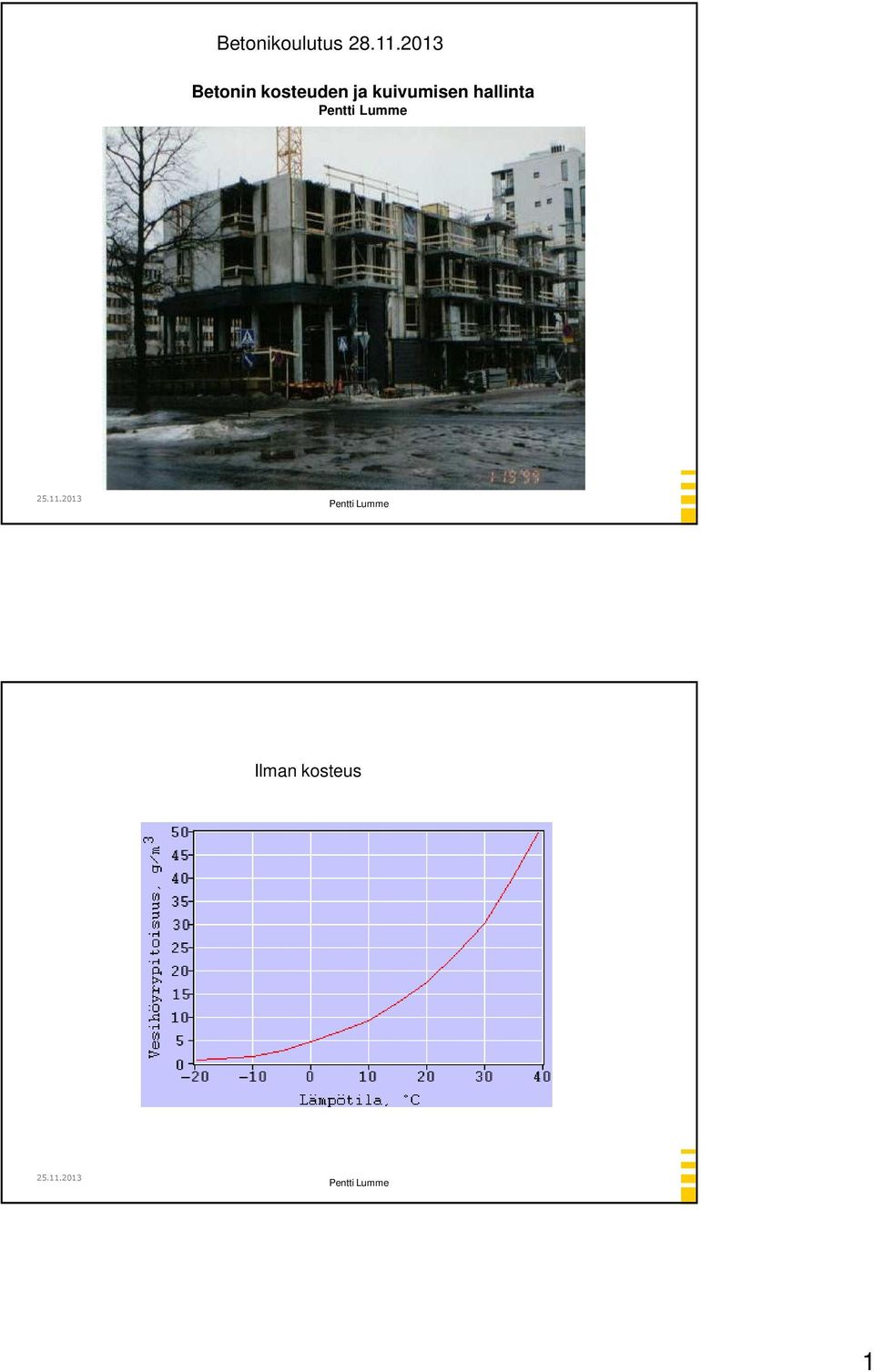

1 Betonikoulutus Betonin kosteuden ja kuivumisen hallinta Ilman kosteus 1

2 Ulkoilman keskimääräinen vuotuinen suhteellinen kosteus RH (%) ja vesihöyrypitoisuus (g/m³) Suomessa ULKOILMAN SEKÄ AS. B42 (5. krs) OLOSUHDEVERTAILU T ( C)/RH (% ) RH (ulko) RH (B42) T (ulko) T (B42) lämpö päälle Mittausjakso 2

3 Sisäilman kosteus 20 C=> ck=17,3g/m³ 20 C 70%RH 12 g/m³ 20 C=> 12+3 g/m³ x ,3 g/m³ => RH 87% 20 C=> 1,1+3 g/m³ x ,3 g/m³ => RH 24 % -16 C 85%RH 1,1 g/m³ 3 g/m³ (kosteuslisä) Betonin sisältämä vesimäärä n l / Betonikuutio 3

4 Huokosen ilmatilassa vesihöyrynä adsorptio (huokosen pintaan sitoutunut) RH kapillaarikondessi Materiaali pyrkii kosteustasapainoon ympäristön kanssa. Käytännössä olosuhteet vaihtelevat koko ajan Paikallavalettu massiivinen tb-välipohja 250 mm. Betoni v/s 0,7. Kuivumisaikoja eri olosuhteissa. Betonin RH (%) viikkoa kosteassa, sitten 18 C/60% 4 viikkoa sateessa, sitten 18 C/60% 4 viikkoa sateessa, sitten 10 C/70% 2 viikkoa sateessa, sitten 25 C/50% 1 viikkoa kosteassa, sitten 30 C/50% 4 viikkoa sateessa, sitten 4 viikkoa 10 C/70%, sitten 25 C/30% Aika betonivalusta viikkoina 4

5 Paikallavalettu massiivinen 200 mm paksu yhteen suuntaan kuivuva liittolaattavälipohja. Betonilaadun vaikutus kuivumisaikaan. Kuivumisolosuhteet: 2 viikkoa sateessa, sitten 18 C/60%. Beto n in RH (% ) v/s = 0,7 v/s= 0,6 v/s=0,5 v/s=0, Aika betonivalusta viikkoina Imeytynyt määrä [l/m2] HETKELLINEN VEDENIMU, KUMULATIIVINEN MÄÄRÄ 2h AIKANA 1,0 0,9 0,8 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0,0 K30 K40 NP30 NP40 1 vko 0,406 0,182 0,233 0,174 4 vko 0,784 0,369 0,378 0,310 8 vko 0,939 0,635 0,668 0,487 5

6 Ilman kosteus 20-70% Kosteus rakenteessa 60% Päällysteen vesihöyrynläpäisevyys? 90% 40% Betonilaatan kosteuden mittaus Kosteusjakaumat ja suhteellisen kosteuspitoisuuden määrityssyvyydet kahteen suuntaan ja yhteen suuntaan kuivuvissa rakenteissa ennen päällystämistä ja päällystämisen jälkeen. Kerroksellisissa rakenteissa on käytettävä näiden mittaussyvyyksien yhdistelmiä. 6

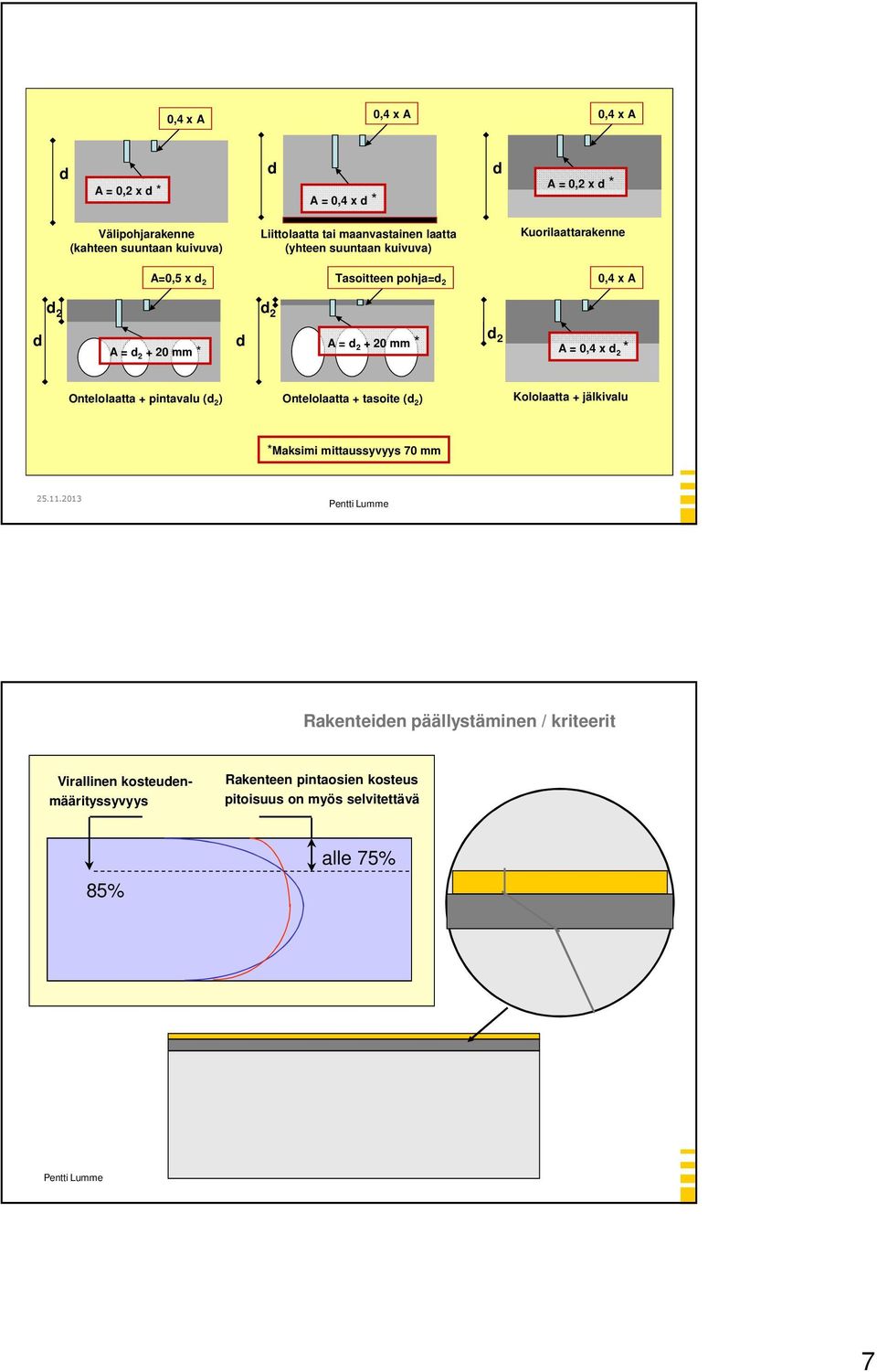

7 0,4 x A 0,4 x A 0,4 x A d A = 0,2 x d * d A = 0,4 x d * d A = 0,2 x d * Välipohjarakenne (kahteen suuntaan kuivuva) A=0,5 x d 2 Liittolaatta tai maanvastainen laatta (yhteen suuntaan kuivuva) Tasoitteen pohja=d 2 Kuorilaattarakenne 0,4 x A d 2 d 2 d A = d mm * d A = d mm * d 2 A = 0,4 x d 2 * Ontelolaatta + pintavalu (d 2 ) Ontelolaatta + tasoite (d 2 ) Kololaatta + jälkivalu *Maksimi mittaussyvyys 70 mm Rakenteiden päällystäminen / kriteerit Virallinen kosteudenmäärityssyvyys Rakenteen pintaosien kosteus pitoisuus on myös selvitettävä 85% alle 75% 7

8 RH RH ilma 10-70% Ty todellinen jakauma pääll. jälkeen oletettu jakauma pääll. jälkeen alkuperäinen kosteusjakauma Ta Kosteusvirta betonilattiassa RH ilma 10-70% v/s 0,7 K30 v/s 0,5 NP40 RH 8

9 K30 - Päällystetty 90% RH:ssa päällysteen alla 80 betonin pinta RH % päivämäärä cm betonin pinnasta 4,6 cm betonin pinnasta Tuplex + parketti Ilmankosteus Poraus Puhdistus Tiivistys Mittaus 9

10 Pintakosteudenosoittimet Tiivistys Koeputki Koepalat Mittausanturi Ilmatila, jonka RH mitataan 10

11 Tiivis holvi estää alempien kerrosten kastumisen Veden imeytyminen NP- betoniin on huomattavasti vähäisempää kuin tavanomaisessa betonissa ja kastunut NP-betoni kuivuu tavanomaista betonia selvästi nopeammin. 1,0 HETKELLINEN VEDENIMU, KUMULATIIVINEN MÄÄRÄ 2h AIKANA 0,9 0,8 Imeytynyt määrä [l/m2] 0,7 0,6 0,5 0,4 0,3 0,2 0,1 0,0 K30 K40 NP30 NP40 1 vko 0,406 0,182 0,233 0,174 4 vko 0,784 0,369 0,378 0,310 8 vko 0,939 0,635 0,668 0,487 Tarja Merikallio: Olosuhdehallinta ja rakentamisaikaiset kosteusraja-arvot Nopeammin päällystettävä betoni kuivuu nopeasti Asuinrakennuksen välipohja/lattiarakenne 100 Ratsutyttö, 300 mm pv-holvin kuivuminen ( 3 cm ja 6 cm) Hyvin kuivunut betoni R H (% ) NP40 3 cm NP40 6 cm NP35 3 cm NP35 6 cm NP30 3 cm NP30 6 cm Emissioriskitön välipohja aika vkoa valusta 11

12 Onteloholvit / Vesi Delta- palkit Haitallisen kosteuden leviämisalueen max leveys - arvio 350 mm 350 mm Kosteus siirtyy täyttövalukaistasta osin ylöspäin ja osin ontelolaatan kanaviin, olettaen että ontelolaatat ovat niin kuivia että ne pystyvät jossain määrin sitomaan delta-palkilta tulevaa Vesihöyryä. 12

13 Alapohjan kosteusvirrat T P RH 100% Maaperän lämpötila! Tm Pm Kiviainesten kapillaarisuus! Betonin kapillaarisuus 13

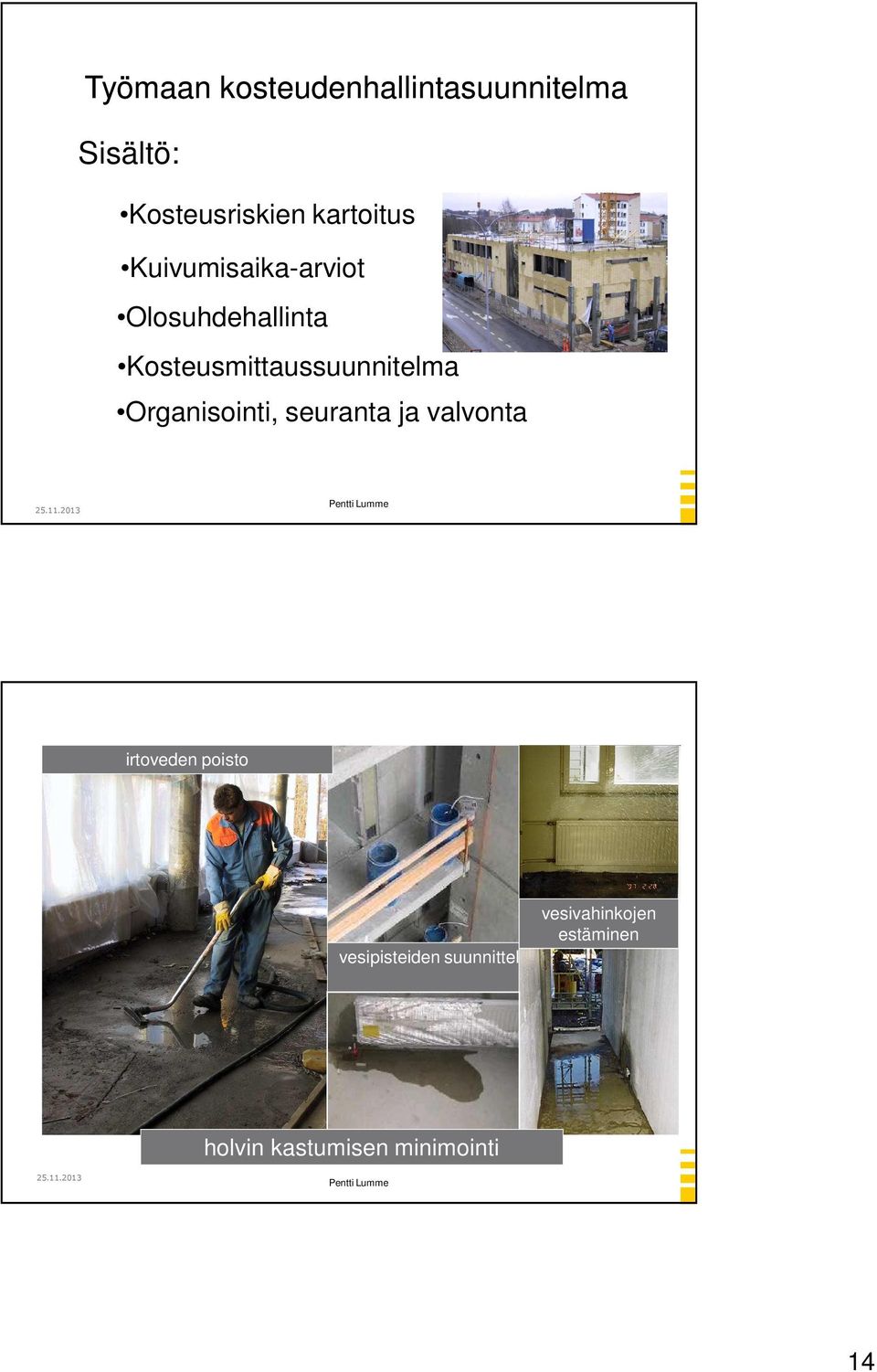

14 Työmaan kosteudenhallintasuunnitelma Sisältö: Kosteusriskien kartoitus Kuivumisaika-arviot Olosuhdehallinta Kosteusmittaussuunnitelma Organisointi, seuranta ja valvonta irtoveden poisto vesipisteiden suunnittelu vesivahinkojen estäminen holvin kastumisen minimointi 14

15 ikkunat ovet ulkoseinät julkisivun aukot nopeasti umpeen sääsuojat ikkunat Ilman kuivaimet 15

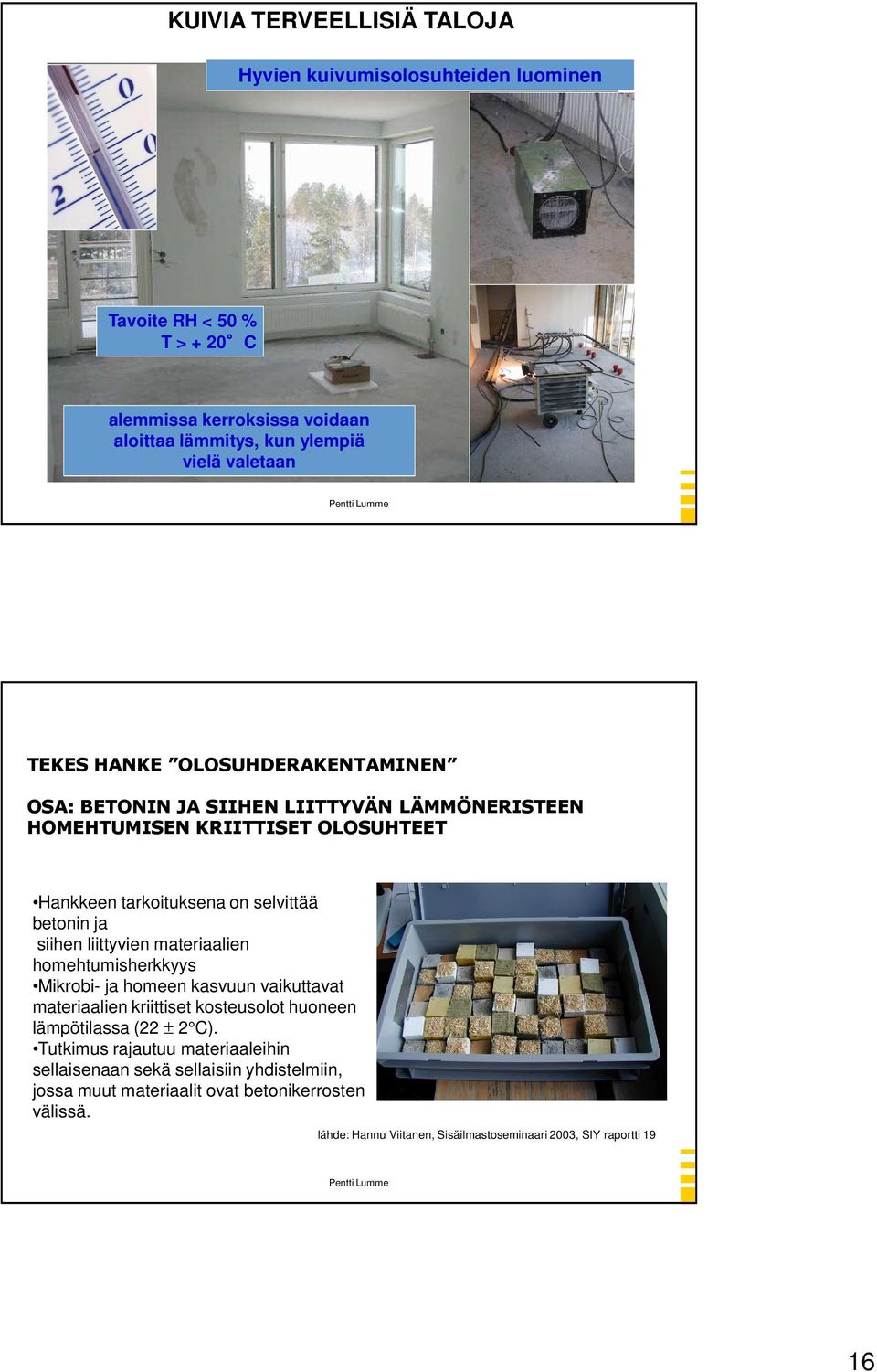

16 KUIVIA TERVEELLISIÄ TALOJA Hyvien kuivumisolosuhteiden luominen Tavoite RH < 50 % T > + 20 C alemmissa kerroksissa voidaan aloittaa lämmitys, kun betoni ylempiä vielä valetaan TEKES HANKE OLOSUHDERAKENTAMINEN OSA: BETONIN JA SIIHEN LIITTYVÄN LÄMMÖNERISTEEN HOMEHTUMISEN KRIITTISET OLOSUHTEET Hankkeen tarkoituksena on selvittää betonin ja siihen liittyvien materiaalien homehtumisherkkyys Mikrobi- ja homeen kasvuun vaikuttavat materiaalien kriittiset kosteusolot huoneen lämpötilassa (22 ± 2 C). Tutkimus rajautuu materiaaleihin sellaisenaan sekä sellaisiin yhdistelmiin, jossa muut materiaalit ovat betonikerrosten välissä. lähde: Hannu Viitanen, Sisäilmastoseminaari 2003, SIY raportti 19 16

17 Sarja 1, materiaalit yksinään, vakio-olot RH=100 %, T=20 C 6 Homeisuusaste Betoni K30 Bet. K30 + Sahanpuru Betoni NP Bet. NP + Sahanpuru Valupaperi Kuitulevy EPS EPS + Sahanpuru Lasivilla Lasivilla + Sahanpuru Kivivilla Kivivilla + Sahanpuru Aika (viikko) lähde: Hannu Viitanen, Sisäilmastoseminaari 2003, SIY raportti 19 6 Sarja 1, materiaalit yksinään. vakio-olot RH=95 %, T=22 C Homeisuusaste Betoni K30 Bet. K30 + Sahanpuru Betoni NP Bet. NP + Sahanpuru Valupaperi Kuitulevy EPS EPS + Sahanpuru Lasivilla Lasivilla + Sahanpuru Kivivilla Kivivilla + Sahanpuru Aika (viikko) lähde: Hannu Viitanen, Sisäilmastoseminaari 2003, SIY raportti 19 17

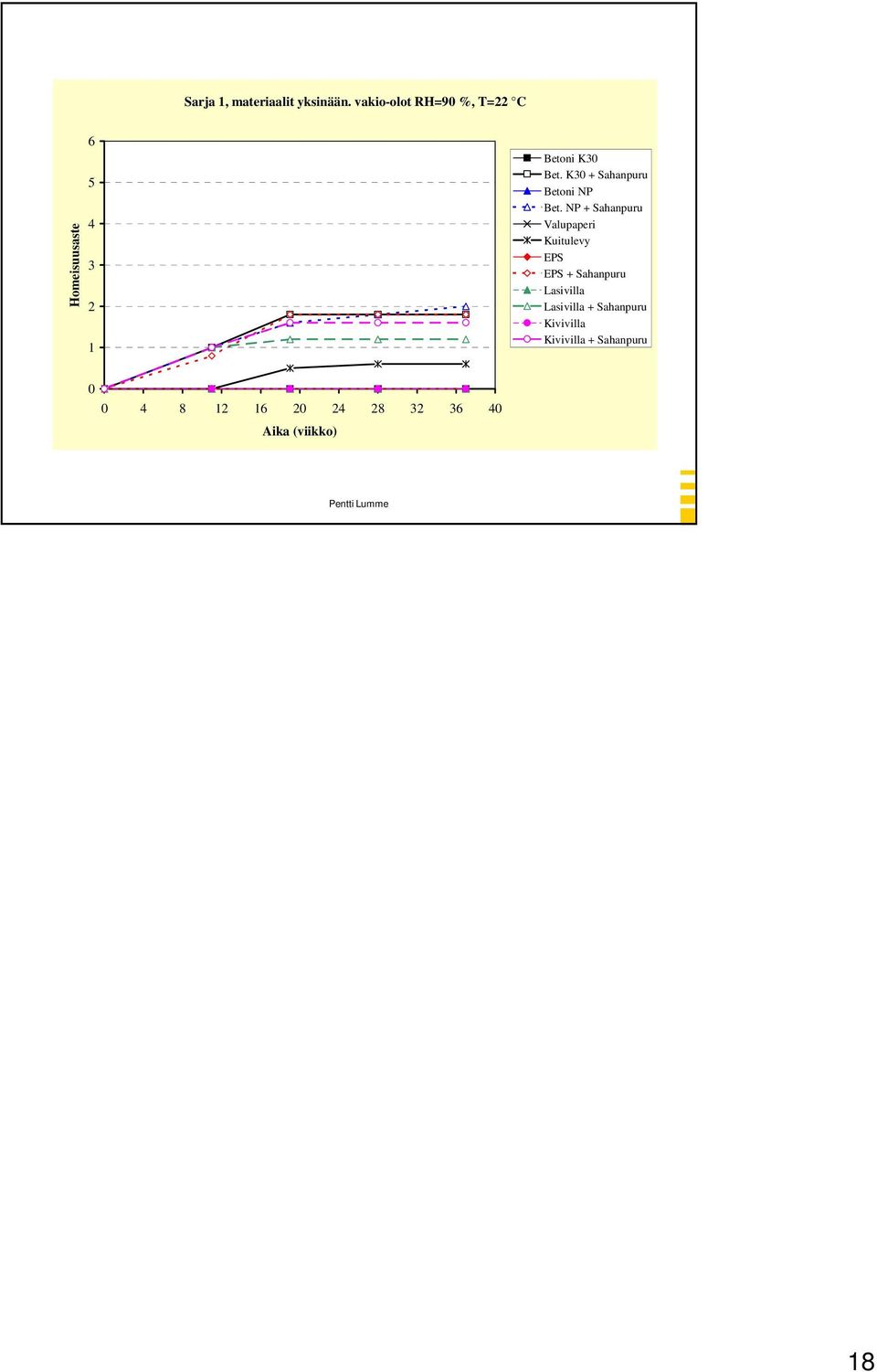

18 Sarja 1, materiaalit yksinään. vakio-olot RH=90 %, T=22 C Homeisuusaste Betoni K30 Bet. K30 + Sahanpuru Betoni NP Bet. NP + Sahanpuru Valupaperi Kuitulevy EPS EPS + Sahanpuru Lasivilla Lasivilla + Sahanpuru Kivivilla Kivivilla + Sahanpuru Aika (viikko) lähde: Hannu Viitanen, Sisäilmastoseminaari 2003, SIY raportti 19 18
