1 Ohje nro Versio Osa nro Handsfree, asennussarja (Ericsson & Nokia) A Sivu 1 / 16

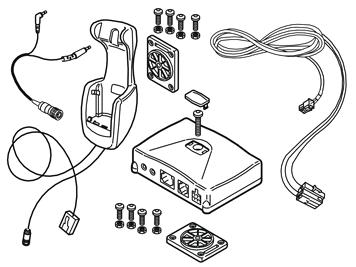

2 Varuste A A Sivu 2 / 16

3 A Sivu 3 / 16

4 M Sivu 4 / 16

5 M Sivu 5 / 16

6 JOHDANTO Lue läpi koko ohje ennen asennuksen aloittamista. Huomautukset ja varoitustekstit ovat turvallisuuden takia ja sen vaaran minimoimiseksi, että jotakin menisi rikki asennuksen yhteydessä. Varmista ennen asennuksen aloittamista, että kaikki ohjeessa mainitut työkalut ovat saatavilla. Toiset ohjeen työvaiheet esitetään vain kuvin. Monimutkaisemmissa työvaiheissa on myös selostusteksti. Mahdollisissa ohjeita tai varustetta koskevissa ongelmissa ota yhteyttä paikalliseen Volvo-myyjään. Huom! Antenni asennetaan erillisen ohjeen mukaan. Huom! Nahkaverhoilulla varustettuihin autoihin on asennettava uusi handsfreelle sovitettu niskasuojan nahkaverhoilu. 1 Selvitä mahdollinen radion koodi. 2 Irrota äänieriste (1) ja kuljettajan puolen kynnyslista (2). Sivu 6 / 16

7 A Taita matto alas ja irrota maton tuki keskikonsolin luota. A Asenna kiinnityslevy (1) kannattimeen (2) yhdessä puhelimenpitimen kiinnityslaatan (3) kanssa ja kiinnitä ruuveilla, aluslevyillä ja muttereilla. M A Kuva A: Nokia Kiinnitä puhelimenpidin (1) kiinnityslevyyn (2) ruuvilla (3) Asenna peitekansi (4). Kuva B: Ericsson T28 Kiinnitä puhelimenpitimen yläosa (1) kiinnityslevyyn (2) ruuvilla (3) Paina kiinni puhelimenpitimen alaosa (4) kiinni yläosaan. Kuva C: Ericsson T20 ym Sivu 7 / 16

8 5B M Kiinnitä puhelimenpitimen kiinnike (1) kiinnityslevyyn (2) ruuvilla (3) Paina puhelimenpidin (4) kiinnikkeeseen (1). 5C M M Irrota: tuuletusritilä vetämällä se suoraan irti jollakin koukkumaisella esineellä ruuvit (1, 2 ja 3). Sivu 8 / 16

9 A A Kuva A: Ericsson T20/T28 ym Avaa puhelimen pitimen yksittäisen johtimen pistoke. Kuva B: Nokia Puhelimenpitimen pitkässä paksummassa johtimessa olevasta pistokkeesta pitää viilata pala pois, jotta pistoke menisi kojelaudan läpi. Viilaa pistokkeen paksumpaa osaa, kunnes se menee läpi. 7B M M Kaikki mallit Irrota peitepaneeli (1) Pujota puhelimen pitimeltä tulevat kaksi johdinta (1) aukkoon Pyöreällä pistokkeella varustettu antennikaapeli kytketään antennin kaapeliin. Toinen kaapeli vedetään alas kojelaudan alle lämmityskanavaa pitkin ja lattiaa kohti. Ericsson T20/T28 ym Kiinnitä puhelimen pitimen johtimen pistoke (2). Kaikki mallit Sivu 9 / 16

10 M Asenna sarjaan kuuluva muovimutteri (3). 9 Nosta kojelaudan kantta hieman ja työnnä kiinnityslevyn taivutettu osa paneelin tuuletusaukon alla olevaan rakoon. A Kiinnitä ruuvit (1, 2 ja 3), varmista, että ruuvi (2) menee kiinnityslevyn taivutetussa osassa olevan reiän läpi Kiinnitä kannatin sarjaan kuuluvalla ruuvilla (4) Asenna tuuletusritilä. A Irrota radio painamalla lukituskahvat (1) kokonaan sisään ja vapauttamalla ne Vedä lukituskahvat ja radio ulos. Sivu 10 / 16

11 A Irrota nykyinen 14-napainen pistoke (2) radiosta Kytke sarjaan kuuluva haaroituskaapeli (1) radion ja pistokkeen (2) välille Kytke sarjaan kuuluva johdinkimppu (3) ja 3-napainen pistoke haaroituskaapeliin (1) Vedä johdinkimppu (3) radiokoteloon kojelaudan alta ja alas lattiaa kohti kuljettajan puolen lämmityskanavaa pitkin. A Asenna radio paikalleen ja paina lukituskahvat (1) sisään. A Nosta kuljettajan istuin ylimpään asentoon Vedä puhelimen pitimestä tuleva johdinkimppu (1) ja radiosta ja tuleva johdinkimppu (2) maton alle kuvan mukaisesti. Sivu 11 / 16

12 A Leikkaa matto kuvan mukaisesti kuljettajan istuimen alla olevan ilmanvaihtosuuttimen kohdalta johdinkimppujen asennusta varten. A Nokia: Kiinnitä handsfree-ohjausyksikkö kiinnityslevyyn ruuvilla Asenna peitekansi. M A Kuva A: Ericsson T20/T28 ym Kytke puhelimen pitimestä ja radiosta tulevat johtimet handsfreeohjausyksikköön Kiinnitä handsfree-ohjausyksikkö ruuveilla kannattimeen. Kuva B: Nokia Paina handsfree-ohjausyksikkö kiinni kannattimeen ja kytke puhelimenpitimestä ja radiosta tulevat johtimet. Sivu 12 / 16

13 17B A M Löysää ruuvia (1) hieman Työnnä handsfree-ohjausyksikkö kannattimineen (3) maton maton ja oikean istuinkiskon alle ja tiukkaa ruuvi (1) Käännä matto paikalleen. A Irrota kuljettajan istuimen niskasuoja painamalla lukitsimet sisään ja nostamalla samalla niskasuojaa. Sivu 13 / 16

14 S WHIPS-istuimilla varustetut autot Irrota etiketti niskasuojan toisesta jalasta. Kaikki mallit Irrota niskasuojan verhoilu. Jos vetoketjusta puuttuu vedin, irrota pidikkeet vetoketjun päistä ja vedä vetoketju auki. A A Käännä niskasuojan verhoilu nurinpäin. Kuva A: Autot vuosimalliin 1998 saakka Merkitse reiän paikka niskasuojan oikealle puolelle. Mittaa etusaumasta (1) 115 mm (4 1/2 ) ylöspäin ja tee merkintä kahden sauman (2, 3) väliin. Kuva B: Autot vuosimallista 1999 lähtien Merkitse reiän paikka niskasuojan oikealle puolelle. Mittaa etusaumasta (1) 120 mm (4 23/32 ) ylöspäin ja tee merkintä kahden sauman (2, 3) väliin. 21B A Sivu 14 / 16

15 A Tee reikä sarjan reikämeistillä. Käytä alustana puuta tai korkkia Käännä niskasuojan verhoilu oikein päin Pujota verhoilu varovasti mikrofonin yli ja niskasuojan päälle. A Sulje vetoketju. Jos vetoketjusta puuttuu vedin, ota sopiva sarjaan kuuluva vedin; sulje vetoketju ja kiinnitä päät esim. nitojalla Työnnä vetoketjun päät verhoilun sisään. WHIPS-istuimilla varustetut autot Kiinnitä aiemmin irrotettu etiketti niskasuojan toiseen jalkaan. A Pujota verhokierukka tms. yläkautta ja selkänojan takasivua pitkin alas verhoilun ja pehmusteen välistä Kiinnitä mikrofonikaapelin pistoke verhokierukkaan ja vedä se alas istuimen läpi Asenna uusi niskasuoja. Sivu 15 / 16

16 S Kiinnitä kaapeli nippusiteellä istuimen alle Kytke niskasuojasta (1) tuleva kaapeli handsfree-ohjausyksikön (2) johdinkimppuun. Huom! Varmista, etteivät johtimet jää kireälle tai mene poikki, kun istuin siirretään ääriasentoihinsa. A Asenna kynnyslista, maton tuki ja äänieriste Ohjelmoi mahdollinen radion koodi. Sivu 16 / 16
