Finnforest Terassin kokoamisohje Terassi 10

Transkriptio

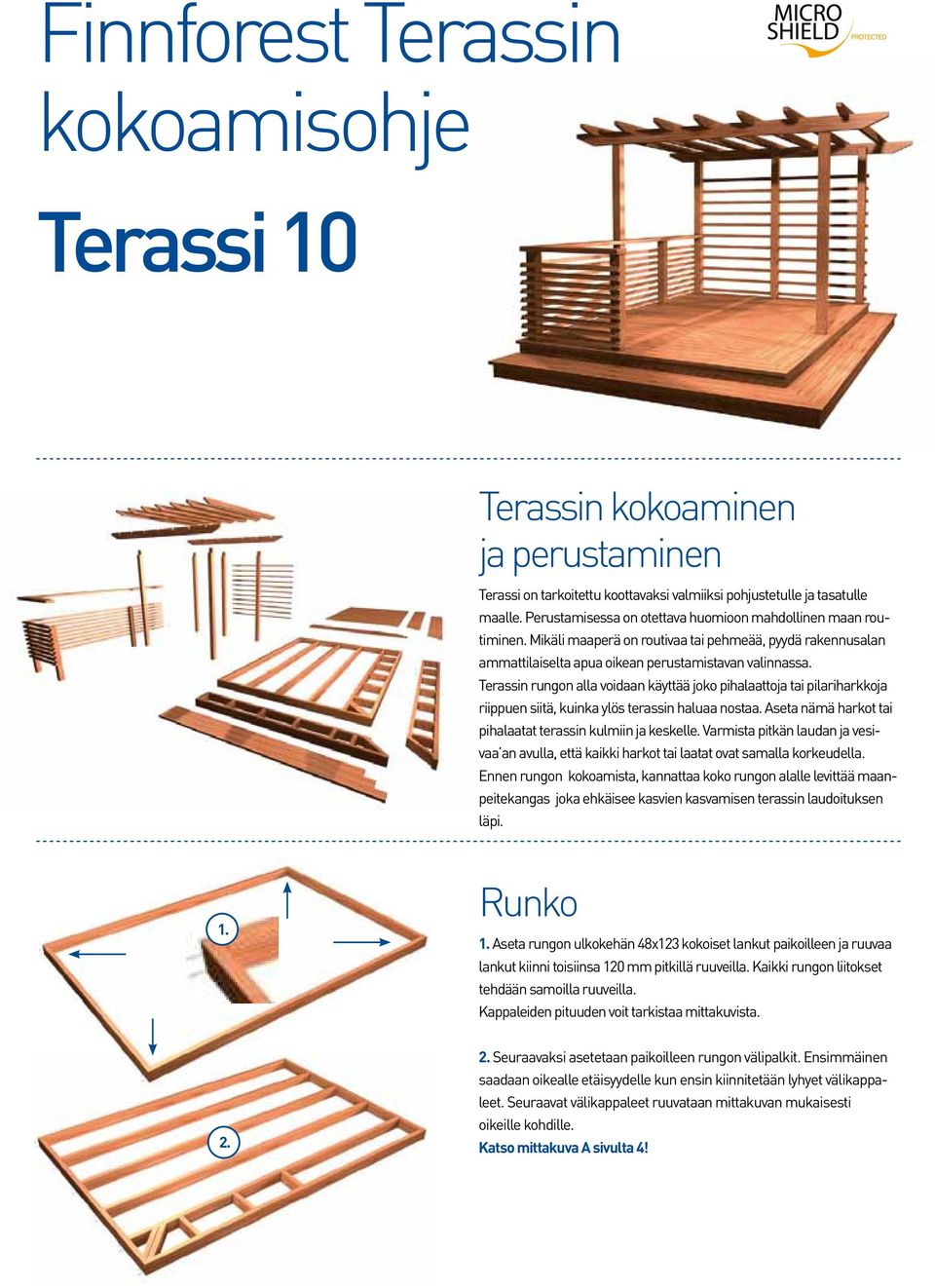

1 Finnforest Terassin kokoamisohje Terassi 10 Terassin kokoaminen ja perustaminen Terassi on tarkoitettu koottavaksi valmiiksi pohjustetulle ja tasatulle maalle. Perustamisessa on otettava huomioon mahdollinen maan routiminen. Mikäli maaperä on routivaa tai pehmeää, pyydä rakennusalan ammattilaiselta apua oikean perustamistavan valinnassa. Terassin rungon alla voidaan käyttää joko pihalaattoja tai pilariharkkoja riippuen siitä, kuinka ylös terassin haluaa nostaa. Aseta nämä harkot tai pihalaatat terassin kulmiin ja keskelle. Varmista pitkän laudan ja vesivaa an avulla, että kaikki harkot tai laatat ovat samalla korkeudella. Ennen rungon kokoamista, kannattaa koko rungon alalle levittää maanpeitekangas joka ehkäisee kasvien kasvamisen terassin laudoituksen läpi. 1. Runko 1. Aseta rungon ulkokehän 48x123 kokoiset lankut paikoilleen ja ruuvaa lankut kiinni toisiinsa 120 mm pitkillä ruuveilla. Kaikki rungon liitokset tehdään samoilla ruuveilla. Kappaleiden pituuden voit tarkistaa mittakuvista Seuraavaksi asetetaan paikoilleen rungon välipalkit. Ensimmäinen saadaan oikealle etäisyydelle kun ensin kiinnitetään lyhyet välikappaleet. Seuraavat välikappaleet ruuvataan mittakuvan mukaisesti oikeille kohdille. Katso mittakuva A sivulta 4!

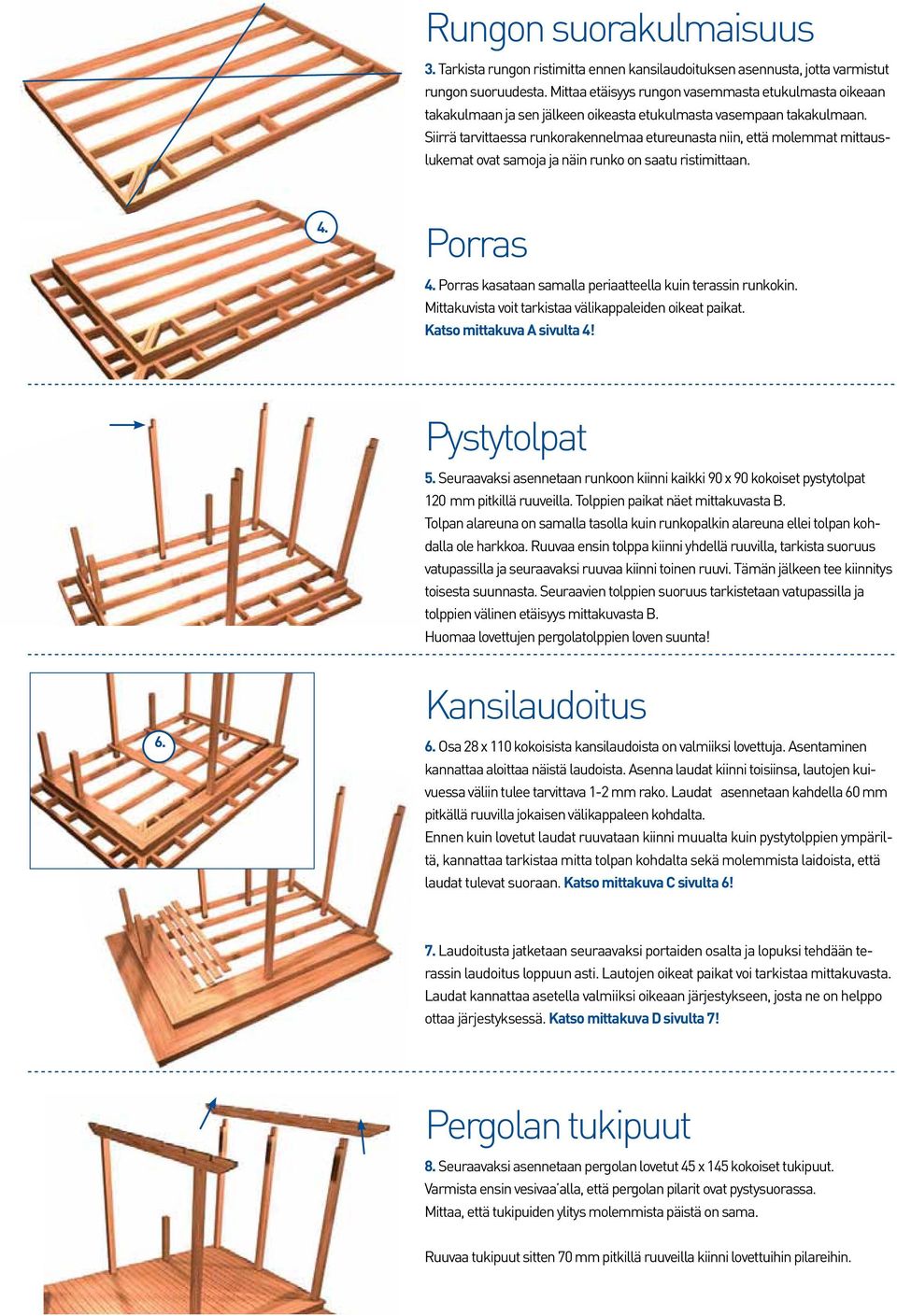

2 Rungon suorakulmaisuus 3. Tarkista rungon ristimitta ennen kansilaudoituksen asennusta, jotta varmistut rungon suoruudesta. Mittaa etäisyys rungon vasemmasta etukulmasta oikeaan takakulmaan ja sen jälkeen oikeasta etukulmasta vasempaan takakulmaan. Siirrä tarvittaessa runkorakennelmaa etureunasta niin, että molemmat mittauslukemat ovat samoja ja näin runko on saatu ristimittaan. 4. Porras 4. Porras kasataan samalla periaatteella kuin terassin runkokin. Mittakuvista voit tarkistaa välikappaleiden oikeat paikat. Katso mittakuva A sivulta 4! Pystytolpat 5. Seuraavaksi asennetaan runkoon kiinni kaikki 90 x 90 kokoiset pystytolpat 120 mm pitkillä ruuveilla. Tolppien paikat näet mittakuvasta B. Tolpan alareuna on samalla tasolla kuin runkopalkin alareuna ellei tolpan kohdalla ole harkkoa. Ruuvaa ensin tolppa kiinni yhdellä ruuvilla, tarkista suoruus vatupassilla ja seuraavaksi ruuvaa kiinni toinen ruuvi. Tämän jälkeen tee kiinnitys toisesta suunnasta. Seuraavien tolppien suoruus tarkistetaan vatupassilla ja tolppien välinen etäisyys mittakuvasta B. Huomaa lovettujen pergolatolppien loven suunta! 6. Kansilaudoitus 6. Osa 28 x 110 kokoisista kansilaudoista on valmiiksi lovettuja. Asentaminen kannattaa aloittaa näistä laudoista. Asenna laudat kiinni toisiinsa, lautojen kuivuessa väliin tulee tarvittava 1-2 mm rako. Laudat asennetaan kahdella 60 mm pitkällä ruuvilla jokaisen välikappaleen kohdalta. Ennen kuin lovetut laudat ruuvataan kiinni muualta kuin pystytolppien ympäriltä, kannattaa tarkistaa mitta tolpan kohdalta sekä molemmista laidoista, että laudat tulevat suoraan. Katso mittakuva C sivulta 6! 7. Laudoitusta jatketaan seuraavaksi portaiden osalta ja lopuksi tehdään terassin laudoitus loppuun asti. Lautojen oikeat paikat voi tarkistaa mittakuvasta. Laudat kannattaa asetella valmiiksi oikeaan järjestykseen, josta ne on helppo ottaa järjestyksessä. Katso mittakuva D sivulta 7! Pergolan tukipuut 8. Seuraavaksi asennetaan pergolan lovetut 45 x 145 kokoiset tukipuut. Varmista ensin vesivaa alla, että pergolan pilarit ovat pystysuorassa. Mittaa, että tukipuiden ylitys molemmista päistä on sama. Ruuvaa tukipuut sitten 70 mm pitkillä ruuveilla kiinni lovettuihin pilareihin.

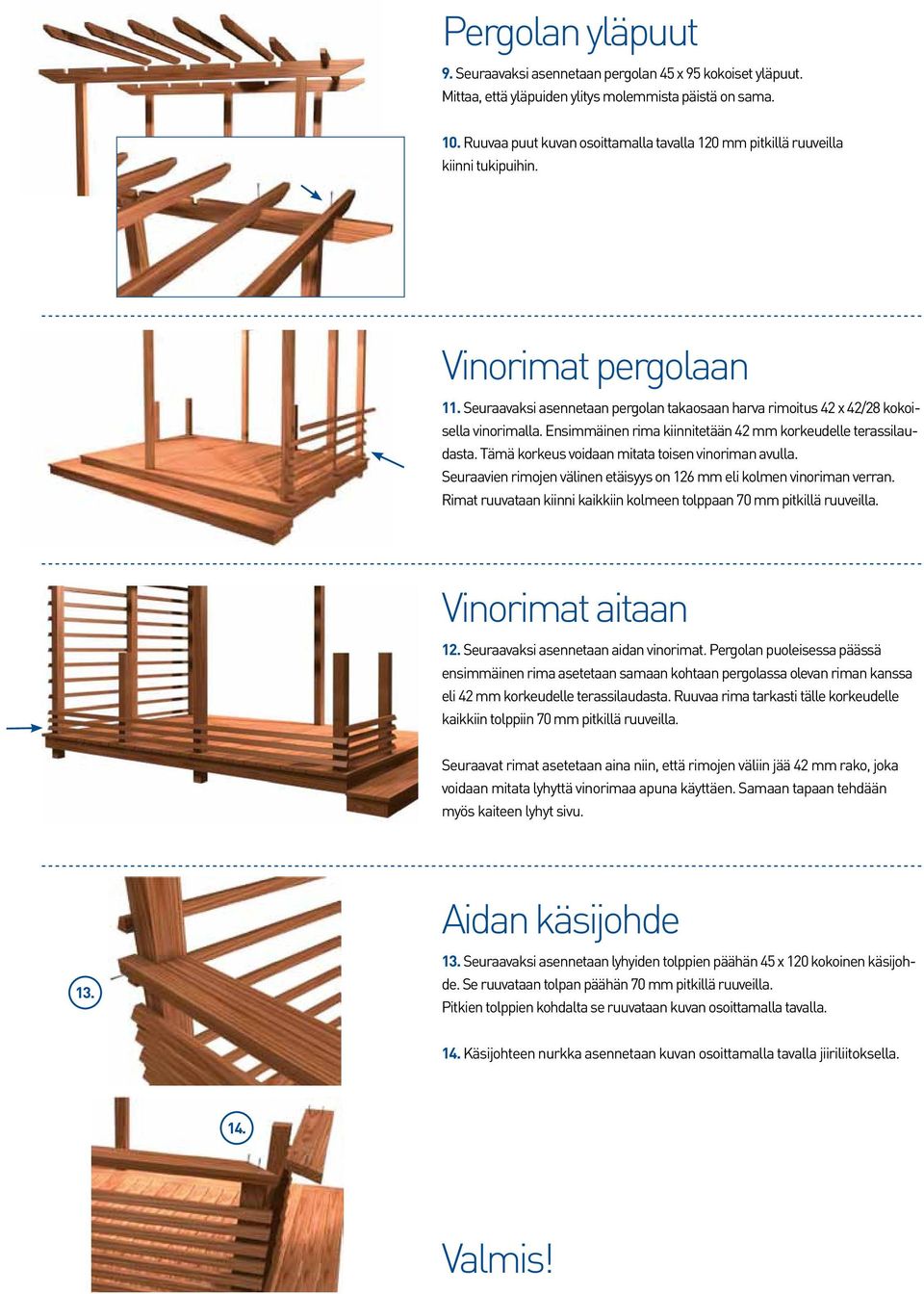

3 Pergolan yläpuut 9. Seuraavaksi asennetaan pergolan 45 x 95 kokoiset yläpuut. Mittaa, että yläpuiden ylitys molemmista päistä on sama. 10. Ruuvaa puut kuvan osoittamalla tavalla 120 mm pitkillä ruuveilla kiinni tukipuihin. Vinorimat pergolaan 11. Seuraavaksi asennetaan pergolan takaosaan harva rimoitus 42 x 42/28 kokoisella vinorimalla. Ensimmäinen rima kiinnitetään 42 mm korkeudelle terassilaudasta. Tämä korkeus voidaan mitata toisen vinoriman avulla. Seuraavien rimojen välinen etäisyys on 126 mm eli kolmen vinoriman verran. Rimat ruuvataan kiinni kaikkiin kolmeen tolppaan 70 mm pitkillä ruuveilla. Vinorimat aitaan 12. Seuraavaksi asennetaan aidan vinorimat. Pergolan puoleisessa päässä ensimmäinen rima asetetaan samaan kohtaan pergolassa olevan riman kanssa eli 42 mm korkeudelle terassilaudasta. Ruuvaa rima tarkasti tälle korkeudelle kaikkiin tolppiin 70 mm pitkillä ruuveilla. Seuraavat rimat asetetaan aina niin, että rimojen väliin jää 42 mm rako, joka voidaan mitata lyhyttä vinorimaa apuna käyttäen. Samaan tapaan tehdään myös kaiteen lyhyt sivu. Aidan käsijohde Seuraavaksi asennetaan lyhyiden tolppien päähän 45 x 120 kokoinen käsijohde. Se ruuvataan tolpan päähän 70 mm pitkillä ruuveilla. Pitkien tolppien kohdalta se ruuvataan kuvan osoittamalla tavalla. 14. Käsijohteen nurkka asennetaan kuvan osoittamalla tavalla jiiriliitoksella. 14. Valmis!

4 A 2670 mm 2450 mm 220 mm 289 mm 482 mm 512 mm 512 mm 512 mm 220 mm 2402 mm 220 mm 3489 mm 407 mm 3585 mm 3900 mm 600 mm 600 mm 489 mm LAYOUT mm 600 mm 600 mm 530 mm 337 mm 2718 mm 3900 mm 1376 mm 776 mm 405 mm 45 astetta 491 mm 310 mm 45 astetta

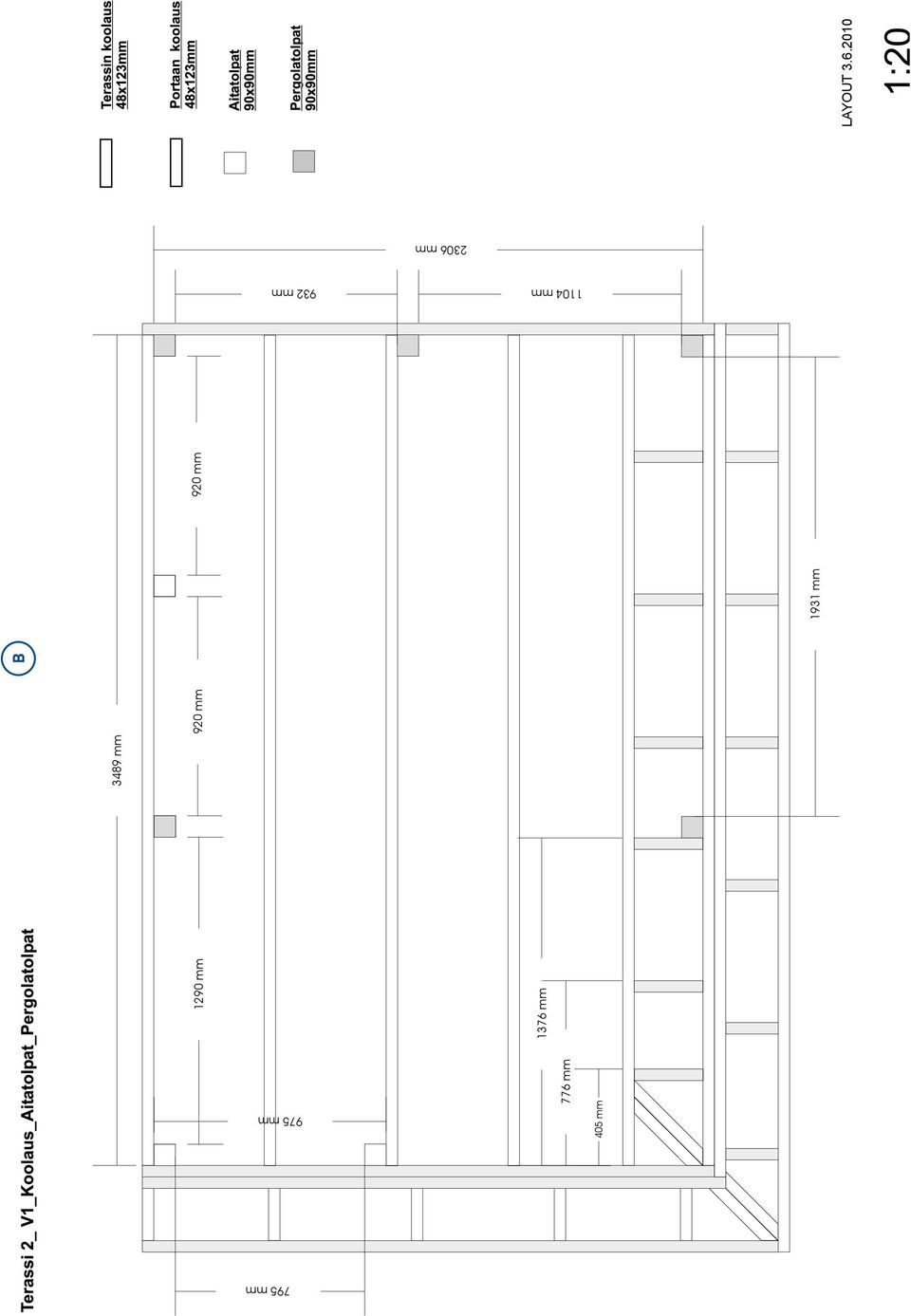

5 1290 mm 920 mm 920 mm LAYOUT B 795 mm 975 mm 1104 mm 932 mm 2306 mm 776 mm 405 mm 3489 mm 1376 mm 1931 mm

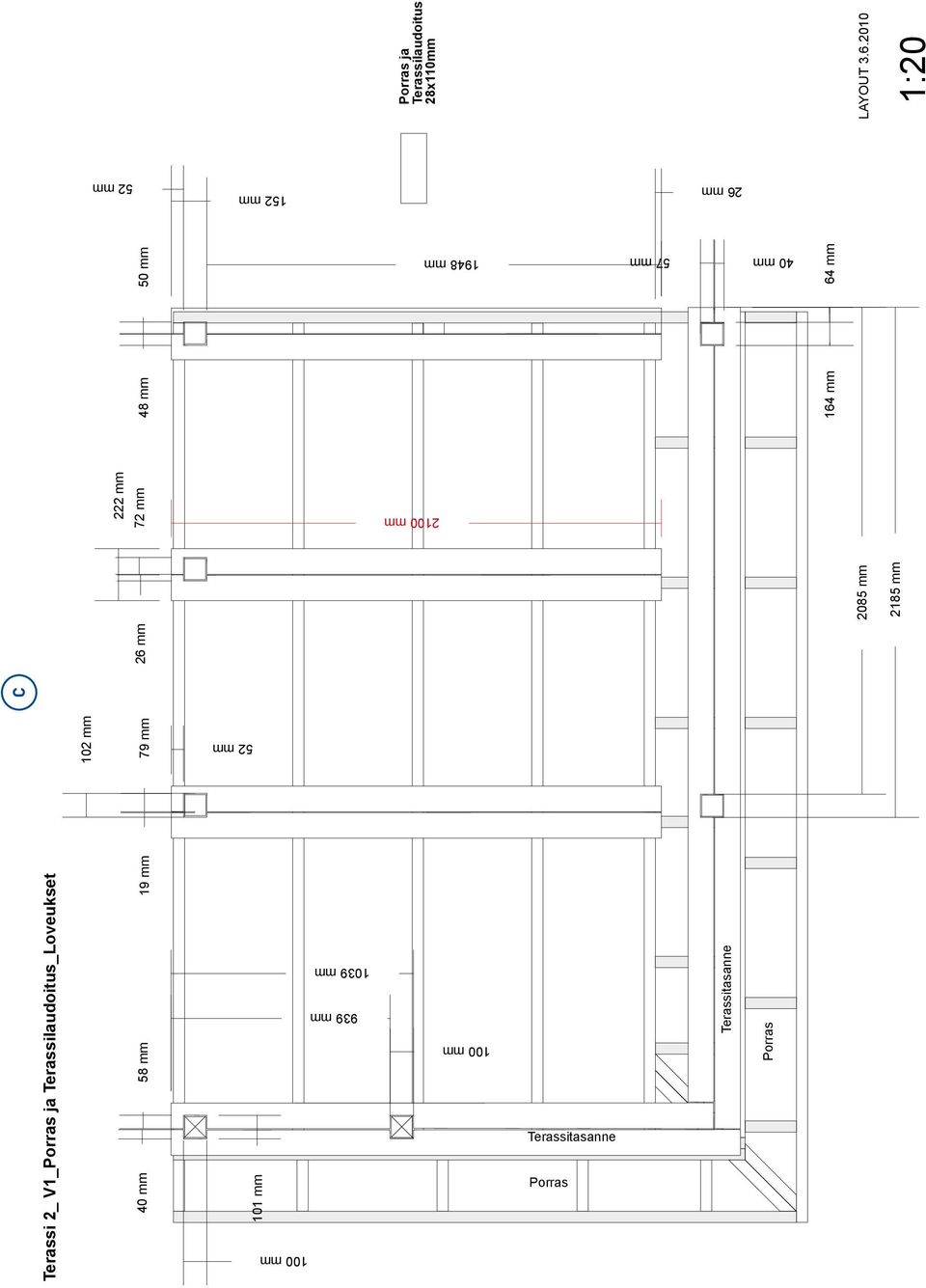

6 Porras ja Terassilaudoitus 28x110mm 1:20 Terassi 2_ V1_Porras ja Terassilaudoitus_Loveukset 19 mm 79 mm 26 mm 72 mm 48 mm 50 mm C 58 mm 40 mm LAYOUT mm 26 mm 101 mm 100 mm 1039 mm 152 mm 52 mm 102 mm 222 mm 939 mm 2100 mm 1948 mm 100 mm Terassitasanne Porras 57 mm Terassitasanne 40 mm Porras 64 mm 164 mm 2085 mm 2185 mm

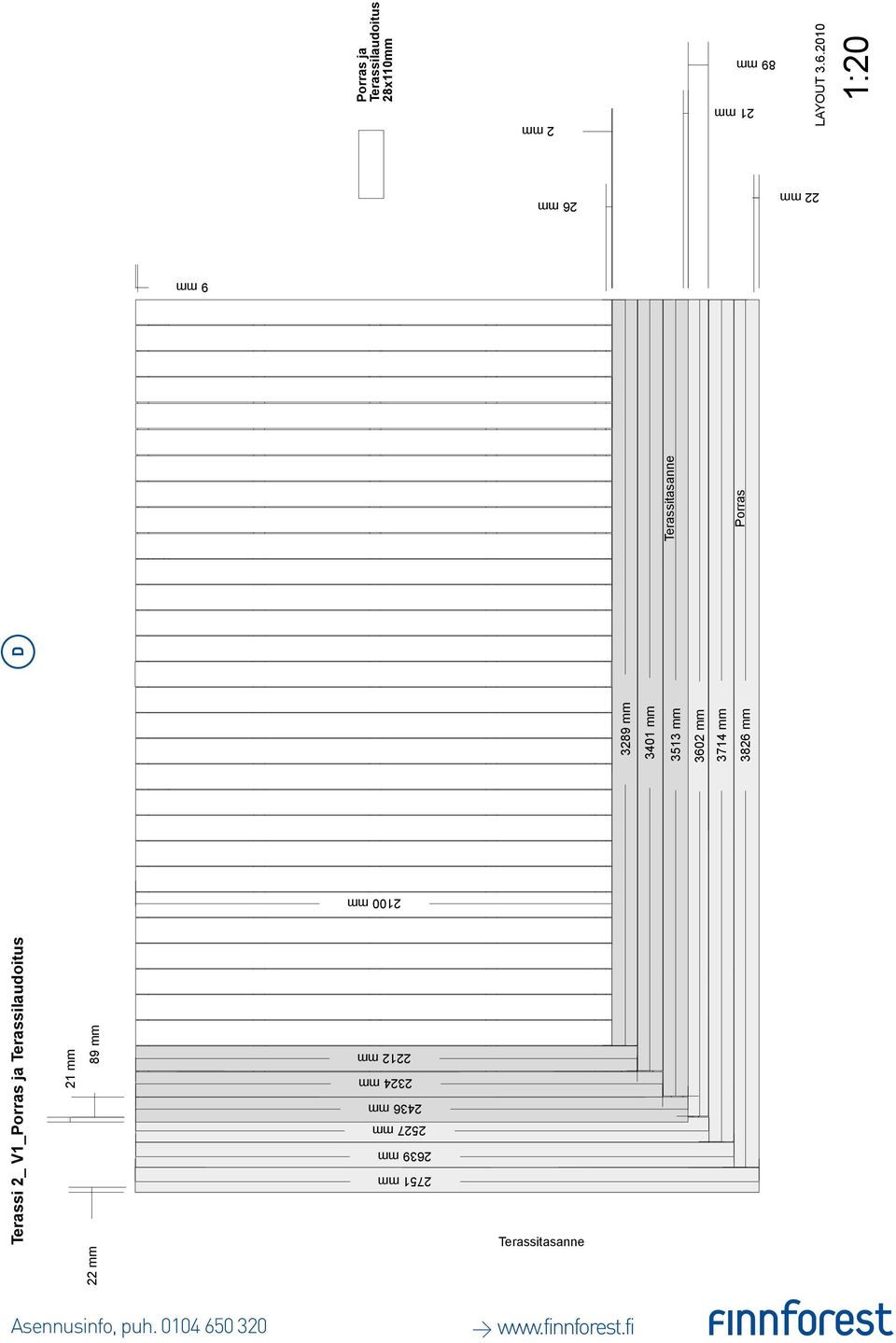

7 3289 mm 3401 mm Terassitasanne Porras Porras ja Terassilaudoitus 28x110mm 1:20 D 2100 mm 9 mm 22 mm 26 mm 2 mm 89 mm 21 mm Terassi 2_ V1_Porras ja Terassilaudoitus 21 mm 89 mm 3513 mm 3602 mm 3714 mm 3826 mm LAYOUT mm 2751 mm 2639 mm 2527 mm 2436 mm 2324 mm 2212 mm Terassitasanne Asennusinfo, puh

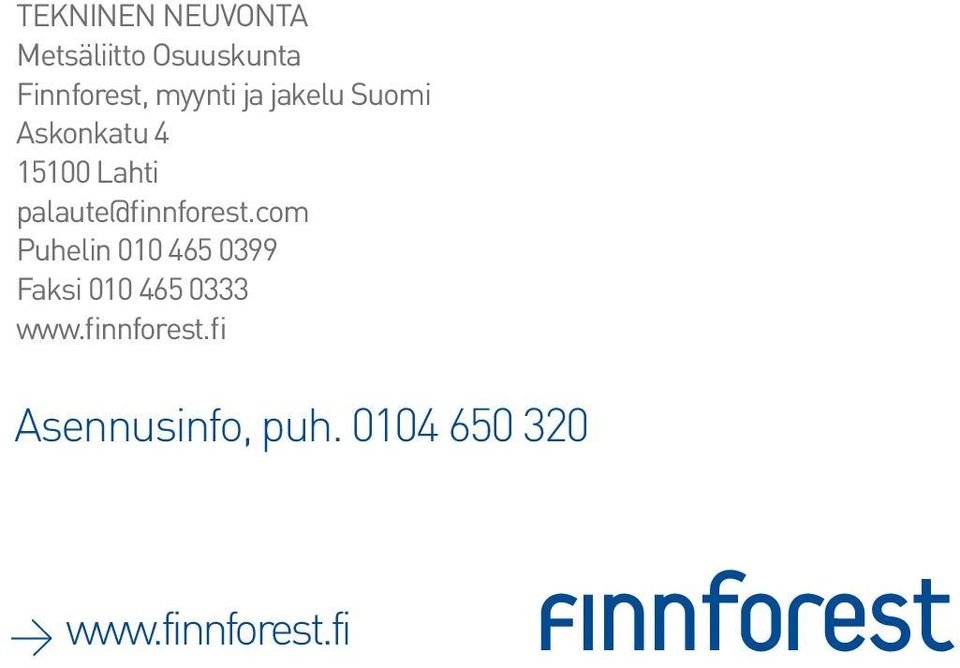

8 TEKNINEN NEUVONTA Metsäliitto Osuuskunta Finnforest, myynti ja jakelu Suomi Askonkatu Lahti palaute@finnforest.com Puhelin Faksi Asennusinfo, puh
