1 TUPLAHUUSSIN PAKKAUSLISTA JA KOKOAMISOHJE PAKKAUSLISTA Tarvikepussi: vedin 2, ovisaranat 4, lankahaka 2, työntösalpa 2, ruuvi 80 mm, ruuvi 120 mm, ruuvi 40 mm, huopanaulat, dyckert-naulat. Etuseinäelementti 2 ja ovi 2 Takaseinäelementti 2 Oven ikkuna 2, 2 mm akryylia, vuorilaudat 2 x 4 kpl Oven ikkunan ristikko 2 Sivuseinän ikkuna 2, 2 mm akryylia, vuorilaudat 2 x 4 kpl Jakkara ja jakkaran tukirima (2x2x56 cm) 2 Harjalevyt huopakattoon 2 x 3 kpl Päätyräystäiden verhouslaudat kpl Lattialevy 2, istuinosan pystyseinä 2, istuinlevy 2 ja istuinlevyn kannattajat 2 x 2 kpl 48x48 mm, 68,5 cm. Sokkeli Nurkkalaudat kpl ja oviaukon vuorilaudat 2 x 3 kpl Kattolappeet Sivuseinäelementti ikkuna-aukolla /6

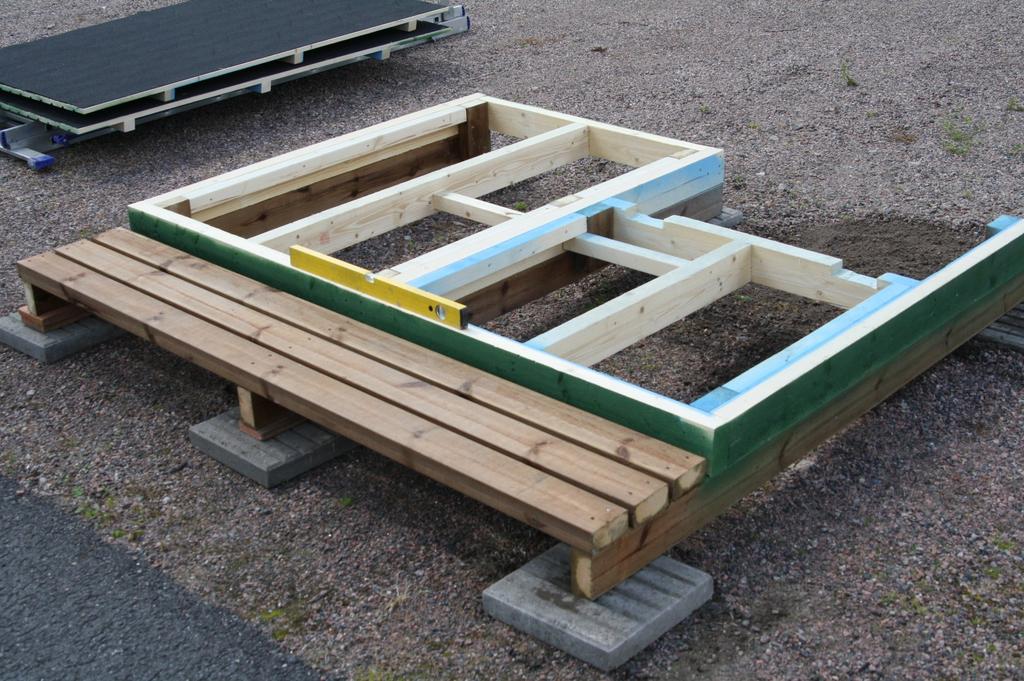

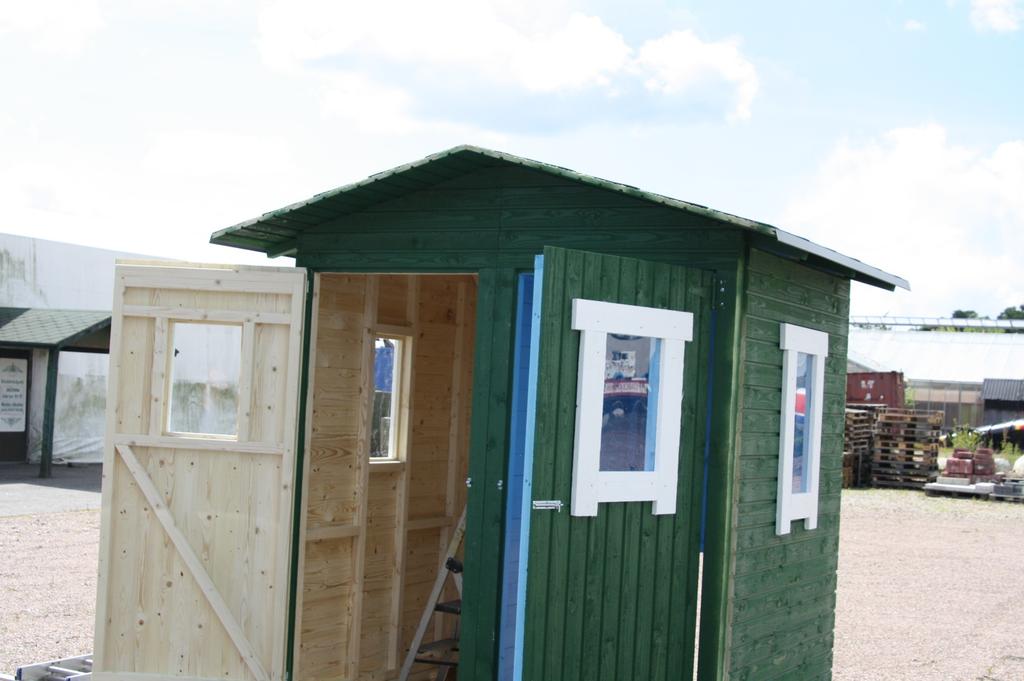

2 HUUSSIN KOKOAMISOHJE Tarvittavat työkalut: ruuvinväännin ja ruuvauskärjet torx 25 ja 20, poranterä 4 mm, vasara, vesivaaka. Pakkauksessa 5x80 mm ruuvit runkoelementtien ja katon kiinnitykseen, 4 kpl 6x120 mm ruuvia etuseinäelementtien kiinnittämistä varten, 40 mm ruuvit verhouslautojen kiinnitykseen, 20 mm huopanaulat harjalevyjen kiinnitykseen ja 40 mm dyckert -naulat listojen kiinnittämiseen. Sokkeli, seinät, ovet Aseta sokkeli tukevasti alustalle esim. betonilaattojen päälle. Väliin voi laittaa huopakaistan. Tarkista suoruus vesivaakaa käyttäen. Kuvassa huussi/varasto -sovellus. Nosta seinäelementit sokkelin päälle ja kiinnitä seinät toisiinsa ruuveilla 80 mm (vähintään 5 ruuvia/kulma) ja seinät sokkeliin (4 ruuvia/sivu). Sisälle tuleva väliseinä asennetaan ennen etuseiniä. Ovet voi kiinnittää saranoilla vaakatasossa ennen etuseinien nostoa paikoilleen. Saranoiden kiinnityskohdat ovien vaakatukipuiden kohdalle n. 10 cm ylä- ja alareunasta. Etuseinäelementit kiinnitetään toisiinsa 120 mm ruuveilla. Ikkunat Sivuikkunan lasi, akryylilevy voidaan tukea parilla naulalla lasin alapuolella. Poista suojamuovit, aseta lasi paikalleen ulkoa käsin ja kiinnitä ikkunan kehyslaudat 40 mm ruuveilla. Poraa ns. alkuporaus 4 mm poranterällä etteivät laudat halkea. Älä ruuvaa lasin läpi. 2/6

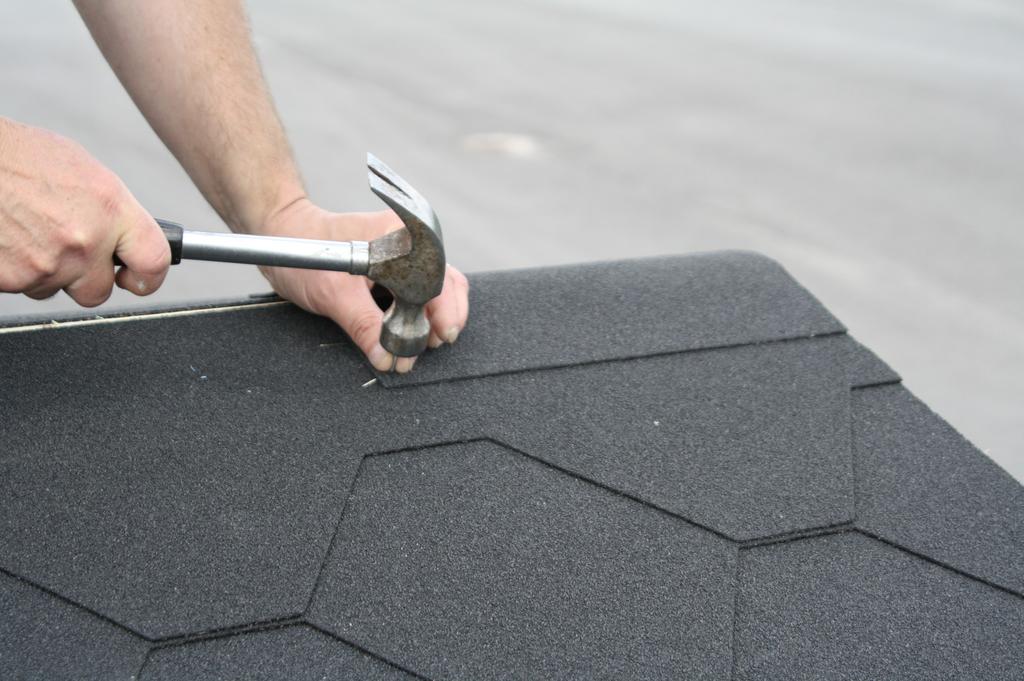

3 Katto Nosta toinen kattolape paikalleen (pidempi räystäs huussin etuosaan) ja kohdista se oikeaan paikkaansa etu- ja takaseinän harjan mukaan. Kiinnitys ruuveilla 80 mm. Varo lappeen liukumista alas. Asenna toinen kattolape. Kiinnitä lappeet seinien yläjuoksuihin, yhteensä 8 ruuvia / seinä. Irrota katon harjalle tulevat huopakatteen harjalevyt toisistaan. Poista harjalevystä suojamuovi. Tämä kannattaa tehdä varjoisessa paikassa ja varoa etteivät huovat liimaannu toisiinsa. Taita levy kevyesti keskeltä pitkittäissuuntaisesti, aseta harjalle ja naulaa kiinni kulmista piilonaulauksella ettei sadevesi pääse naulanrei istä kattolautoihin. Kiinnitä harjalevyt 20 mm huopanauloilla ns. piilonaulauksella niin että naulat jäävät piiloon seuraavan levyn alle. Levyjen limitys 2,5 cm. 3/6

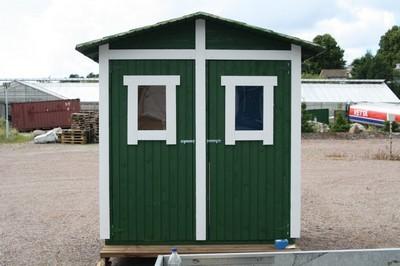

4 Nurkkalaudat, räystäslaudat Kiinnitä nurkkalaudat, ruuvi 40 mm. Poraa ns. alkuporaus 4 mm poranterällä etteivät laudat halkea. Kiinnitä päätyräystäiden verhouslaudat, ruuvi 40 mm. 4/6

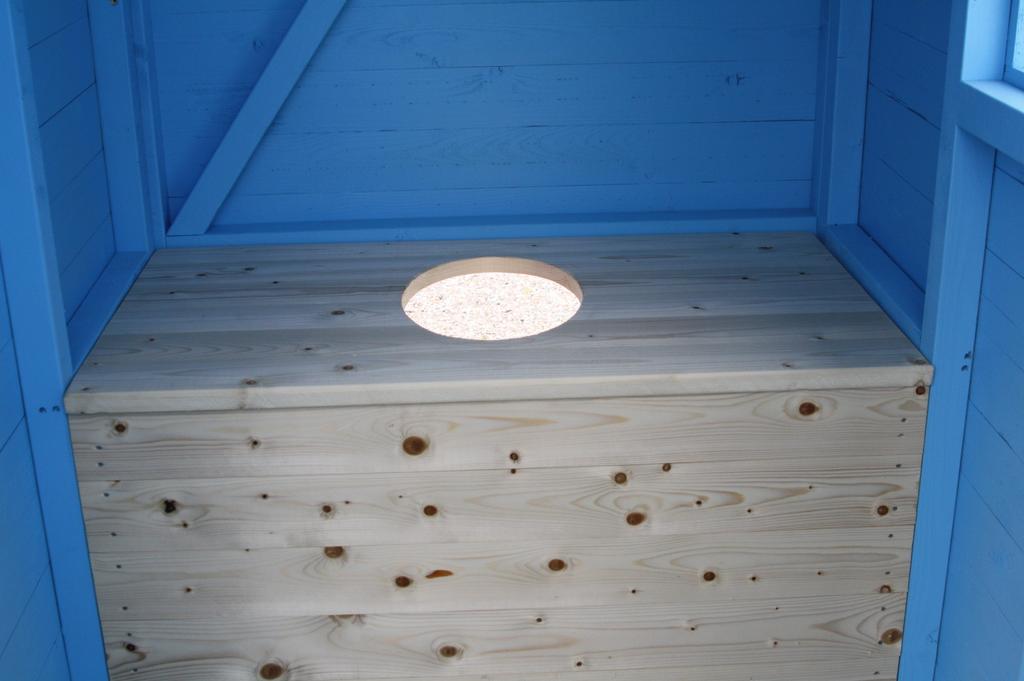

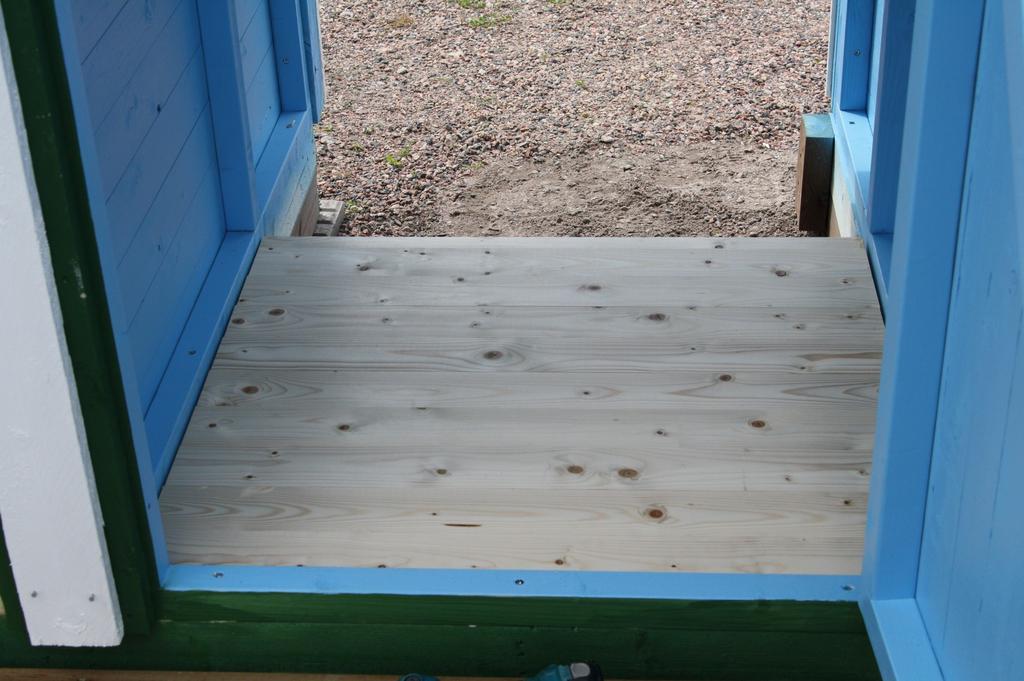

5 Lattia, istuin, Green Toilet Asenna lattialevy (isoin levyistä) paikalleen, kiinnitys tarvittaessa levyn kulmista ruuvein. Nosta istuinosan pystyseinä (kork. n. 68 cm) paikalleen lattialevyn päälle ja kiinnitä se sivuseinissä oleviin pystypuihin pitkin ruuvein 3 ruuvia/sivu. Tarkista oikea paikka istuinlevyn avulla. Asenna istuinlevyn tukipuut (2 kpl, n. 68 cm) huussin takaosaan sivuseiniin tukemaan istuinlevyä, 3 80 mm ruuvia per tukipuu. Aseta istuinlevy paikalleen. Kiinnitä jakkaran levy jalkoihin 80 mm ruuveilla ristikkäisistä kulmista, että saat jakkaran suoraksi. Aseta jakkara lattialle. Kiinnitä tukirima kahdella 40 mm ruuvilla pystyseinään jakkaran päälle tukemaan jakkaraa, huom. alkuporaus. Asenna käymälälaite. Green toilet: kiinnitä tuuletusputki kiinnitysraudalla ja lyhyillä ruuveilla seinään. 5/6

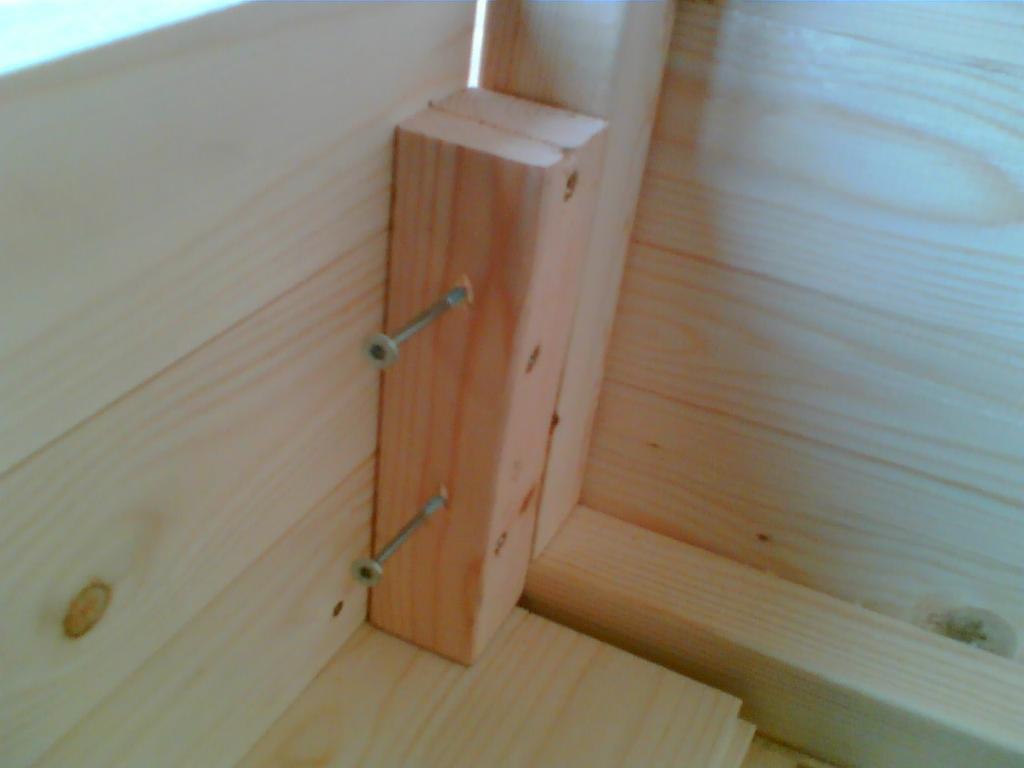

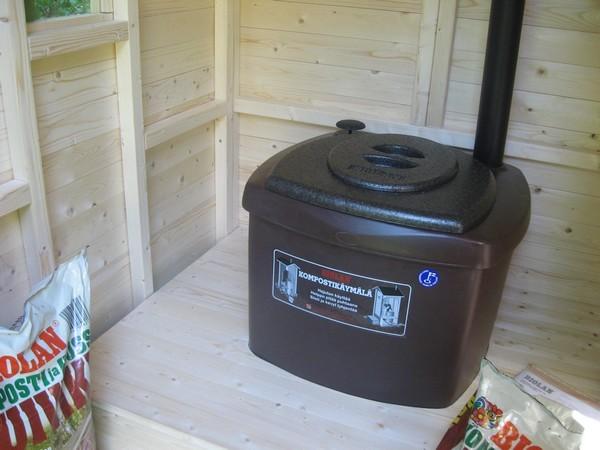

6 Biolan Kompostikäymälä malli Asenna lattialevy paikalleen ja kiinnitä ruuvein. Nosta Biolan -korokkeen pystyseinä paikalleen lattialevyn päälle ja kiinnitä se sivuseiniin, 2 ruuvia/sivu. Asenna aukkolevyn tukipuut (4 kpl) sivuseiniin rungon pystypuihin, 2 ruuvia per sivu (alkuporaus). Asenna aukkolevy kiinni takaseinään. Kiinnitä ruuvein levyn kulmista. Laske kompostikäymälä aukkoonsa (irrota ensin laitteen tyhjennysaukon kiiiinityskorvakkeet). Huom. pohjan on oltava tasainen ja suora, jotta käymälälaite tulee pystysuoraan. Kuvassa malli v Uudemman Eco -mallin asennus tapahtuu samalla tavalla. Mittaa tuuletusputken (75 mm) läpiviennin paikka kattoon ja poraa reikäporalla tai sahaa kuviosahalla. Tiivistä läpivienti esim. bitumitiivistemassalla tai Sikaflexillä. 6/6
