N1-järjestelmän asennusohjeet

Transkriptio

1 N1-järjestelmän asennusohjeet 1. Oven ja kaksoisportin asennusohjeet sivu 3 2. Oven ja liukuportin asennusohjeet sivu itaelementin asennusohjeet sivu 14

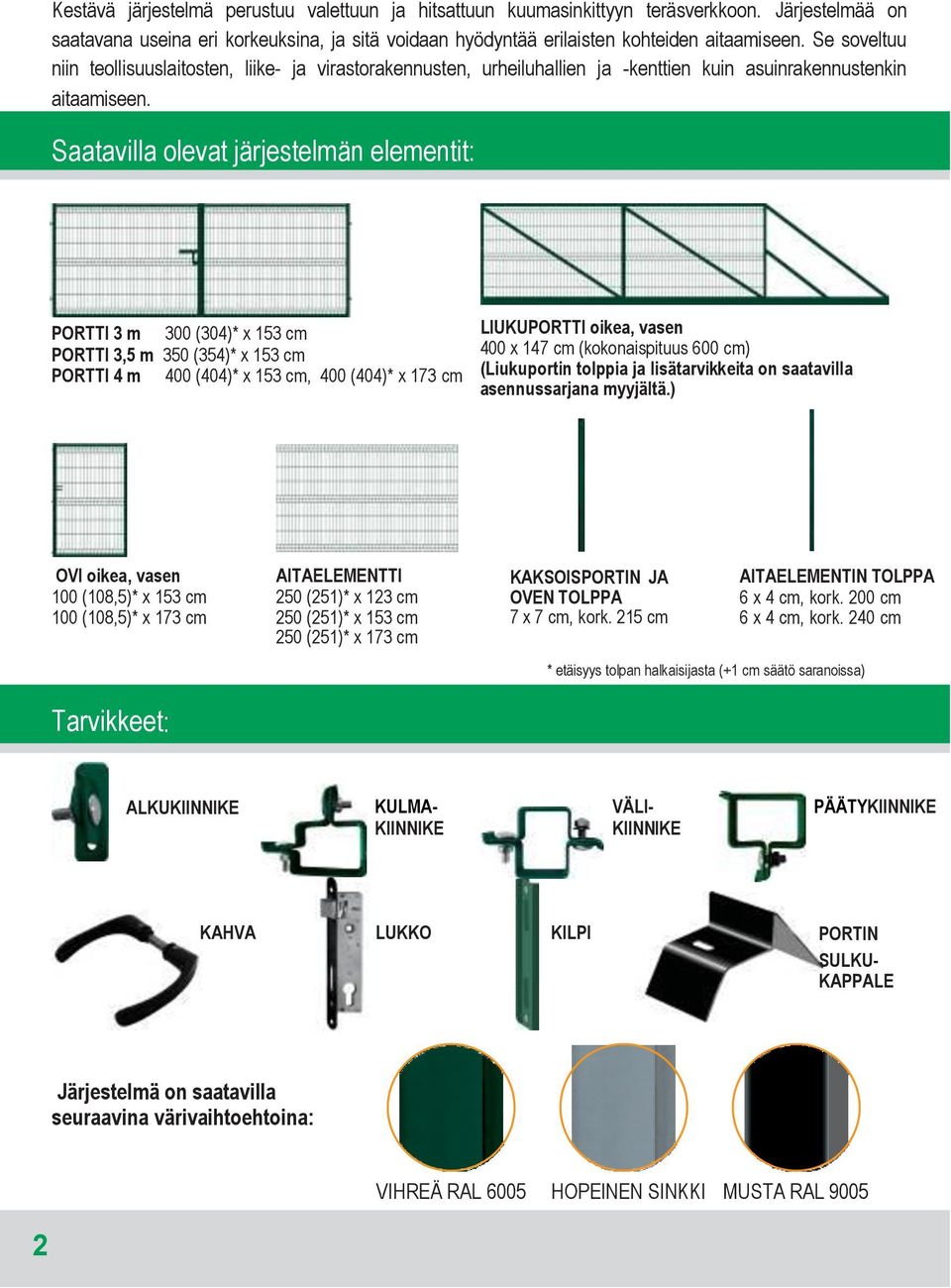

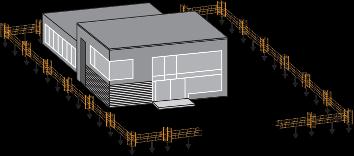

2 Kestävä järjestelmä perustuu valettuun ja hitsattuun kuumasinkittyyn teräsverkkoon. Järjestelmää on saatavana useina eri korkeuksina, ja sitä voidaan hyödyntää erilaisten kohteiden aitaamiseen. Se soveltuu niin teollisuuslaitosten, liike- ja virastorakennusten, urheiluhallien ja -kenttien kuin asuinrakennustenkin aitaamiseen. Saatavilla olevat järjestelmän elementit: PORTTI 3 m 300 (304)* x 153 cm PORTTI 3,5 m 350 (354)* x 153 cm PORTTI 4 m 400 (404)* x 153 cm, 400 (404)* x 173 cm LIUKUPORTTI oikea, vasen 400 x 147 cm (kokonaispituus 600 cm) (Liukuportin tolppia ja lisätarvikkeita on saatavilla asennussarjana myyjältä.) OVI oikea, vasen 100 (108,5)* x 153 cm 100 (108,5)* x 173 cm Tarvikkeet: ITELEMENTTI 250 (251)* x 123 cm 250 (251)* x 153 cm 250 (251)* x 173 cm KKSOISPORTIN J OVEN TOLPP 7 x 7 cm, kork. 215 cm ITELEMENTIN TOLPP 6 x 4 cm, kork. 200 cm 6 x 4 cm, kork. 240 cm * etäisyys tolpan halkaisijasta (+1 cm säätö saranoissa) LKUKIINNIKE KULM- KIINNIKE VÄLI- KIINNIKE PÄÄTYKIINNIKE KHV LUKKO KILPI PORTIN SULKU- KPPLE Järjestelmä on saatavilla seuraavina värivaihtoehtoina: 2 VIHREÄ RL 6005 HOPEINEN SINKKI MUST RL 9005

3 Oven ja kaksoisportin asennusohjeet N1-järjestelmä 3

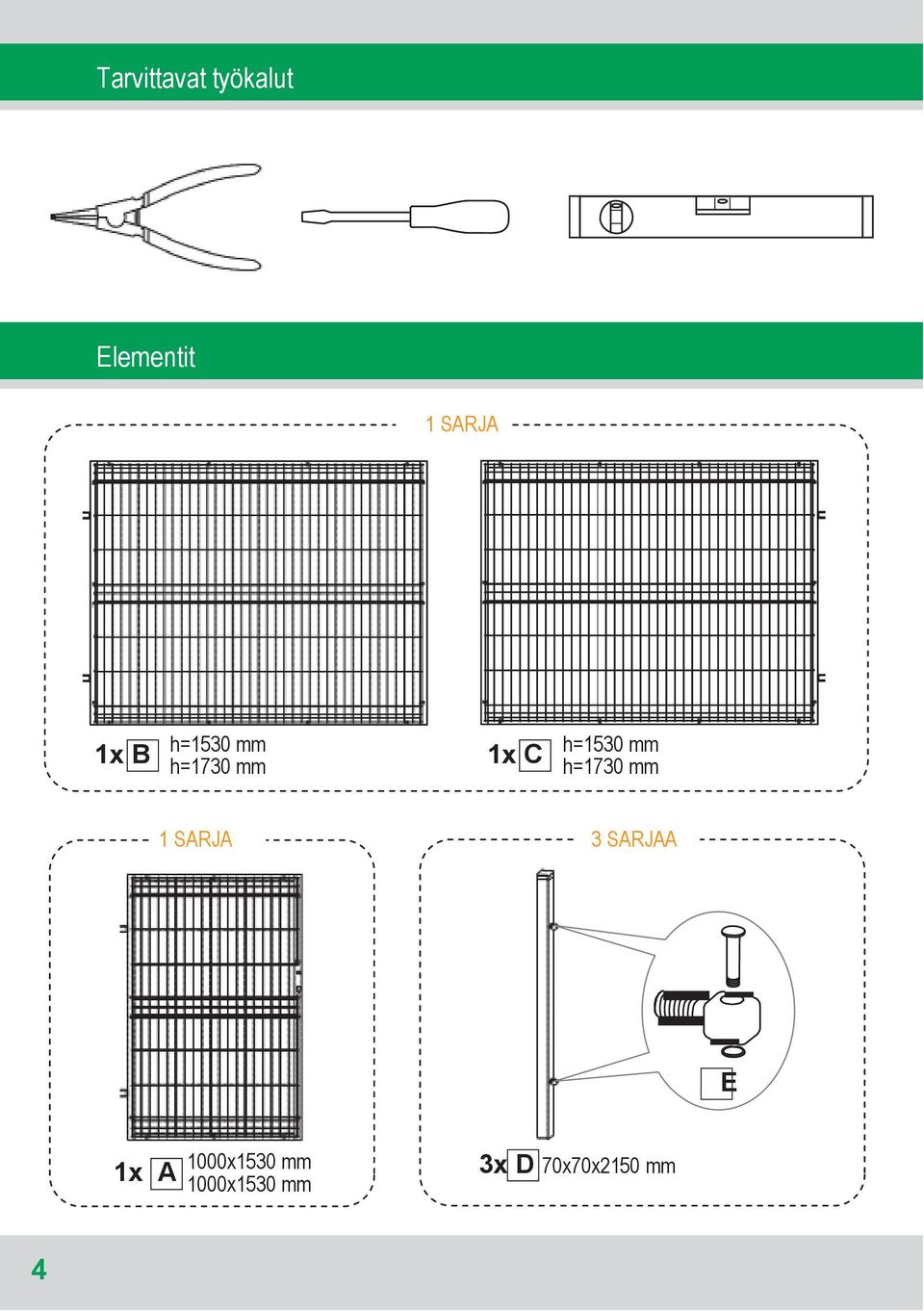

4 Tarvittavat työkalut Elementit 1 SRJ 1x B h=1530 mm h=1730 mm 1x C h=1530 mm h=1730 mm 1 SRJ 3 SRJ E 1x 1000x1530 mm 1000x1530 mm 3x D 70x70x2150 mm 4

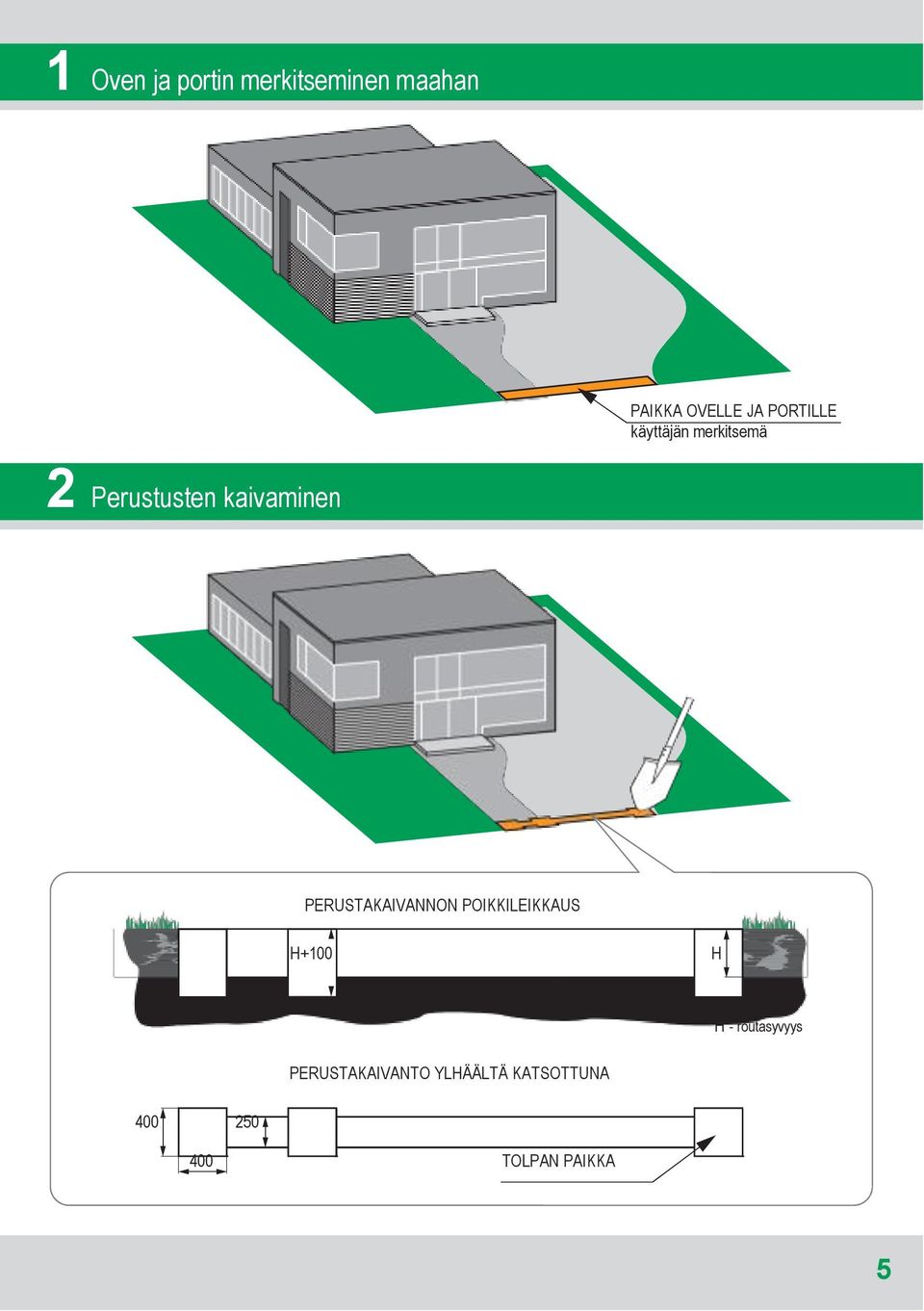

5 1 Oven ja portin merkitseminen maahan PIKK OVELLE J PORTILLE käyttäjän merkitsemä 2 Perustusten kaivaminen PERUSTKIVNNON POIKKILEIKKUS H+100 H H - routasyvyys PERUSTKIVNTO YLHÄÄLTÄ KTSOTTUN TOLPN PIKK 5

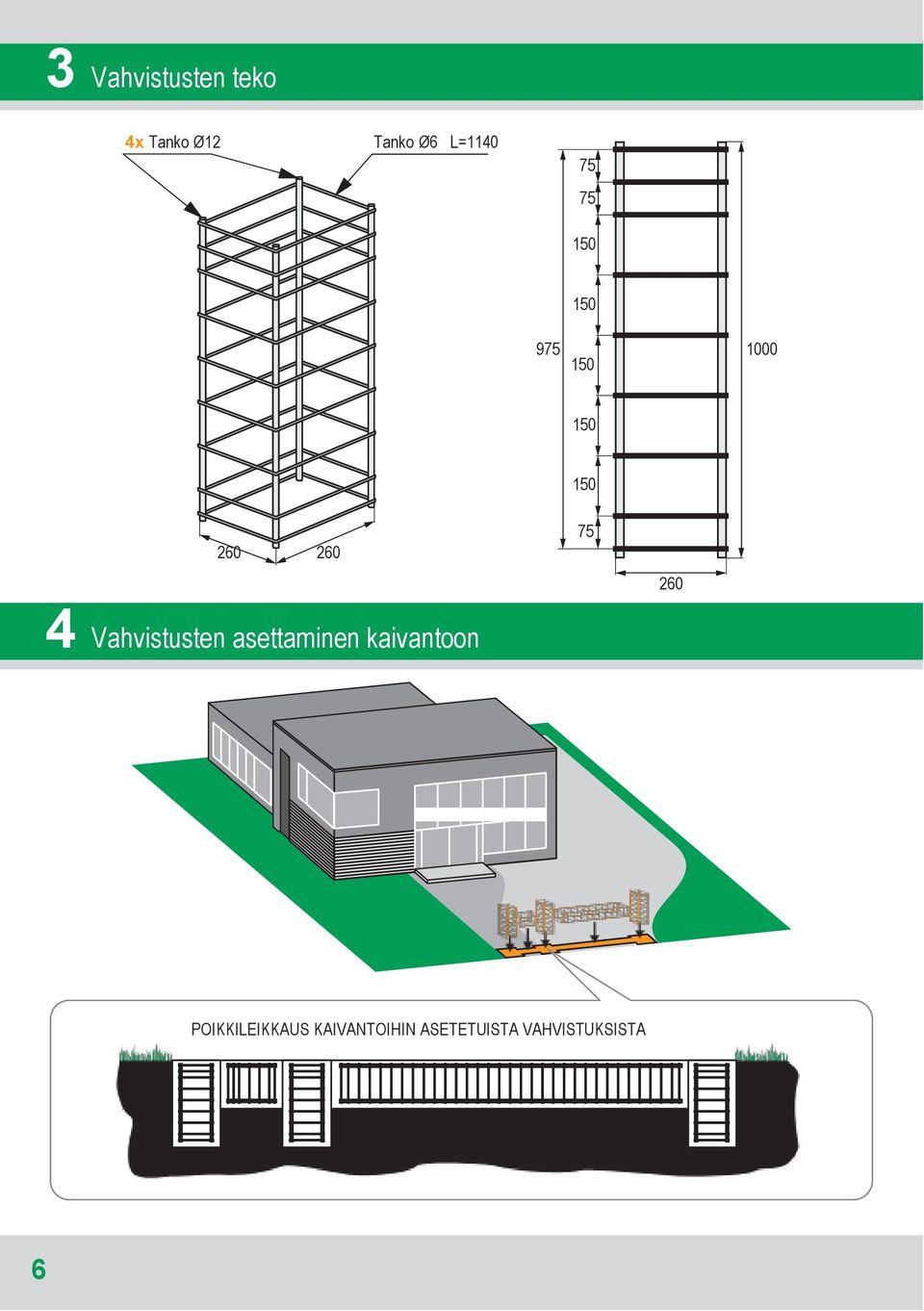

6 3 Vahvistusten teko 4x Tanko Ø12 Tanko Ø6 L= Vahvistusten asettaminen kaivantoon POIKKILEIKKUS KIVNTOIHIN SETETUIST VHVISTUKSIST 6

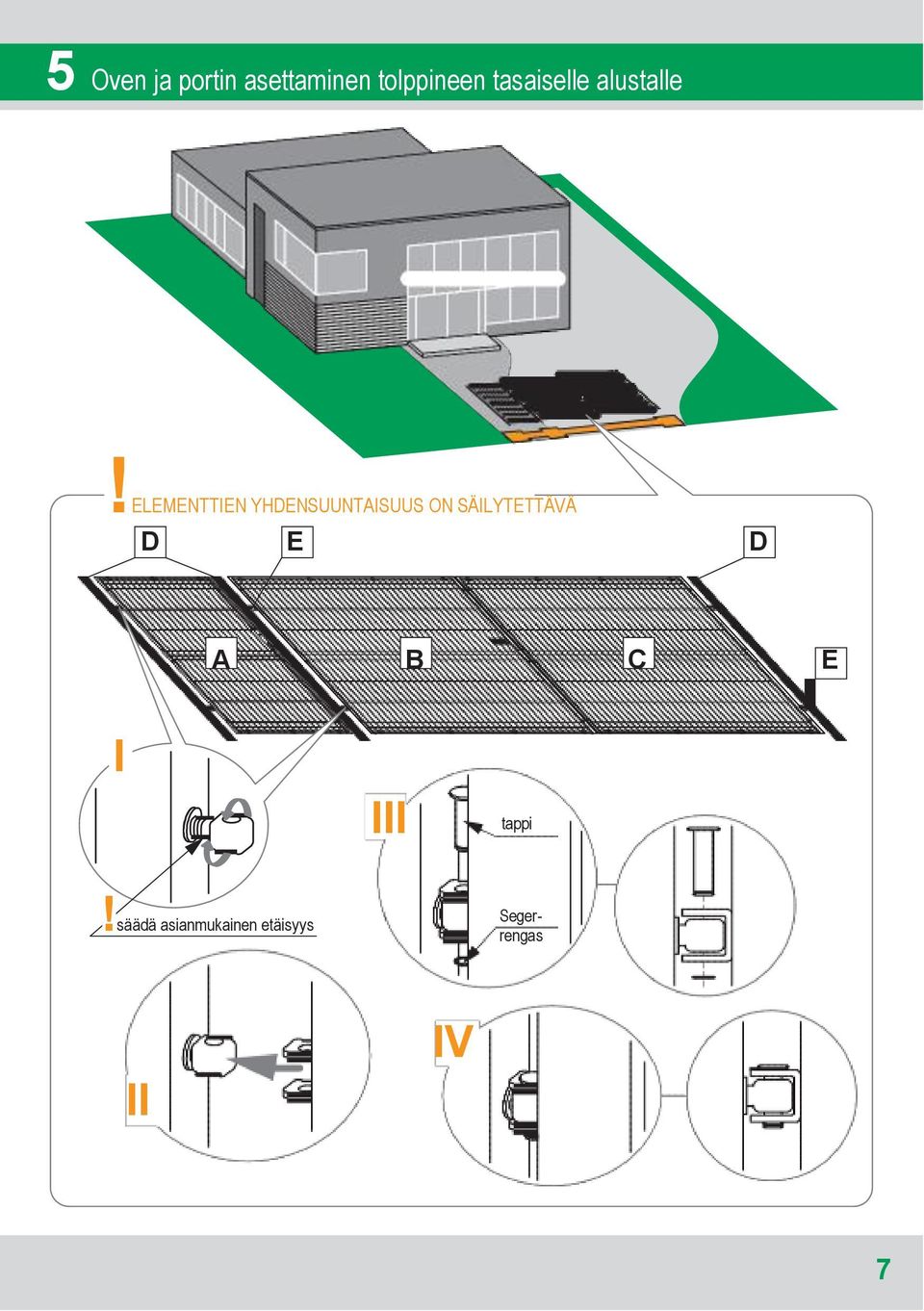

7 5 Oven ja portin asettaminen tolppineen tasaiselle alustalle!elementtien YHDENSUUNTISUUS ON SÄILYTETTÄVÄ D E D B C E I III tappi!säädä asianmukainen etäisyys Segerrengas II IV 7

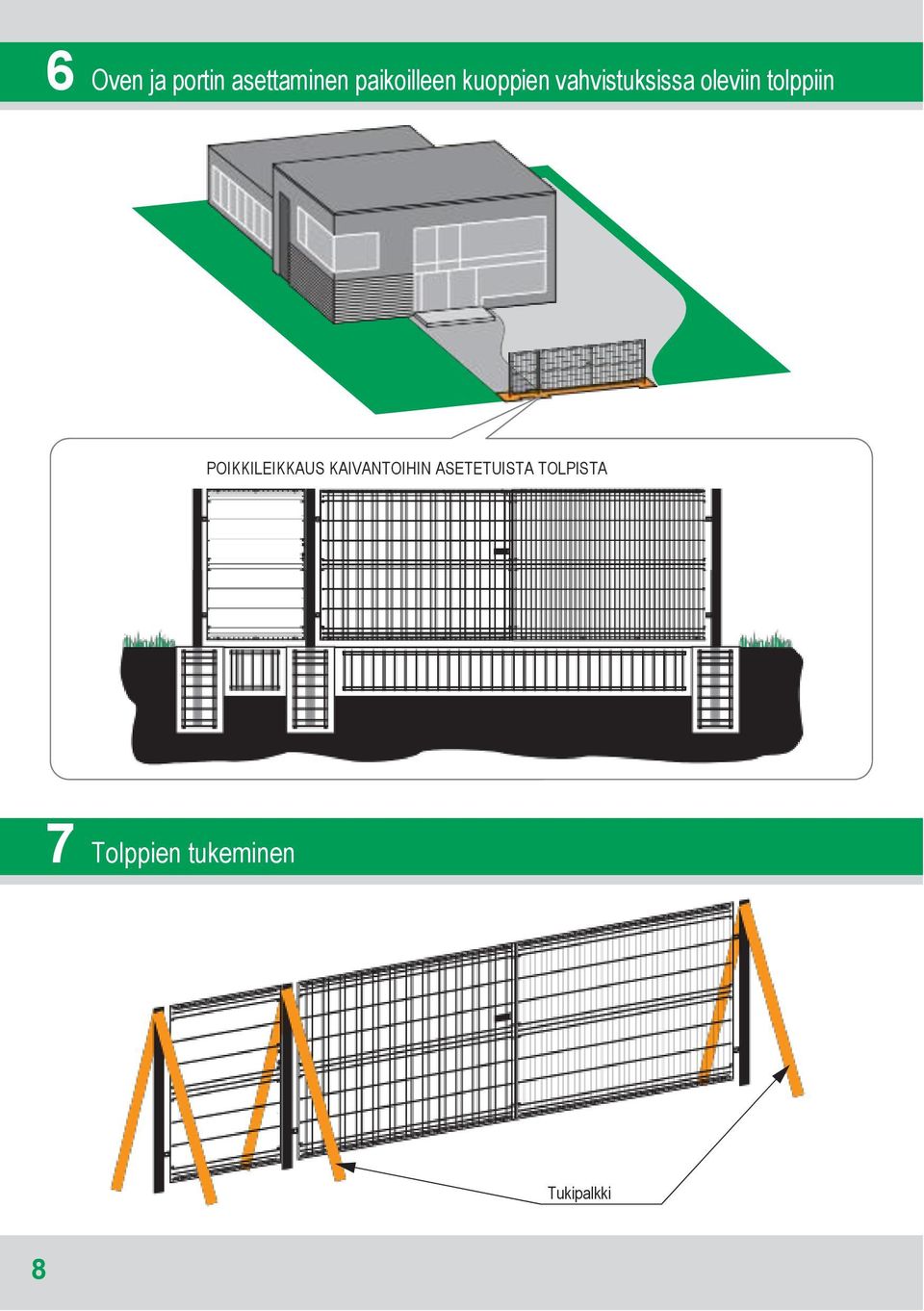

8 6 Oven ja portin asettaminen paikoilleen kuoppien vahvistuksissa oleviin tolppiin POIKKILEIKKUS KIVNTOIHIN SETETUIST TOLPIST 7 Tolppien tukeminen Tukipalkki 8

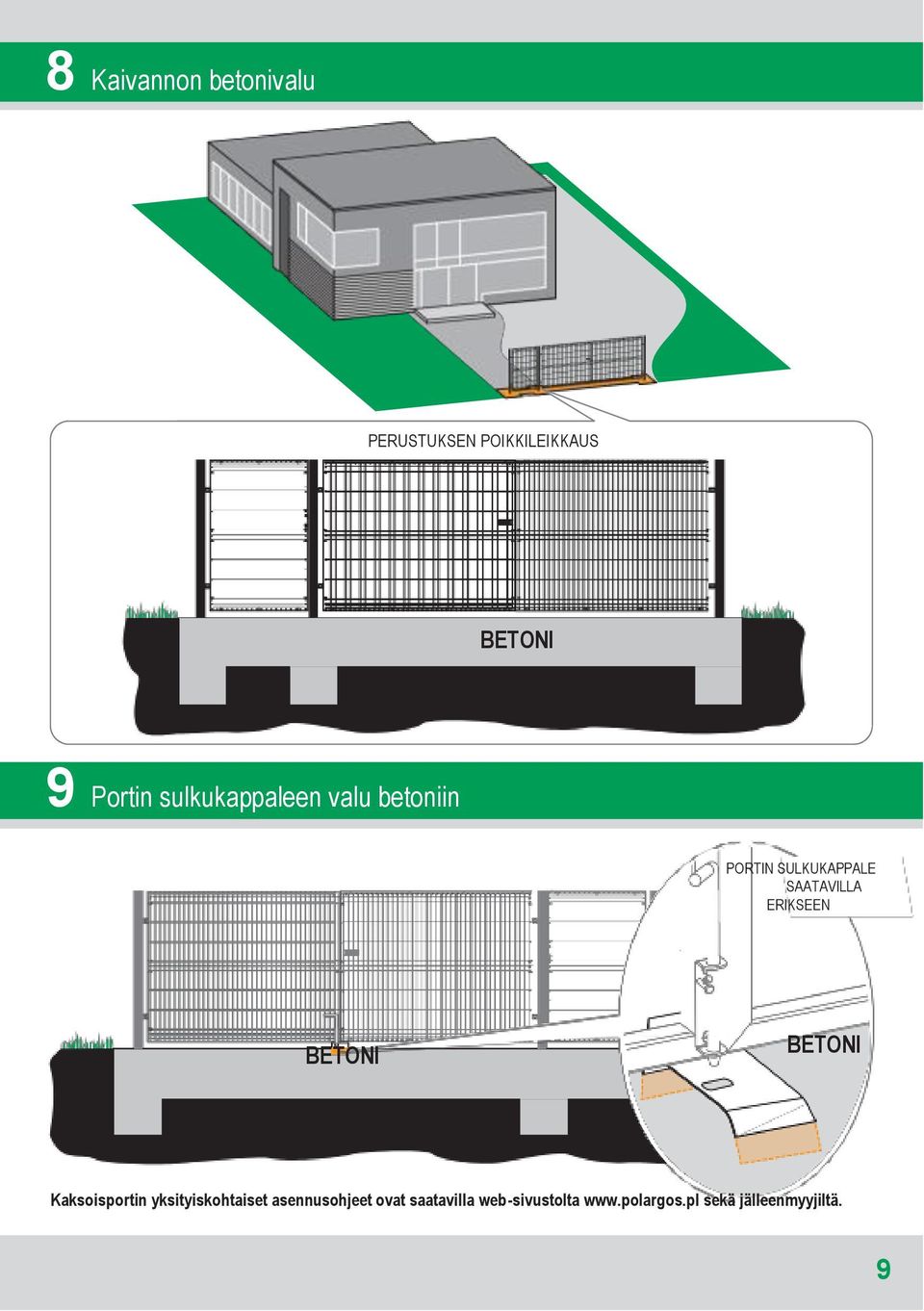

9 8 Kaivannon betonivalu PERUSTUKSEN POIKKILEIKKUS BETONI 9 Portin sulkukappaleen valu betoniin PORTIN SULKUKPPLE STVILL ERIKSEEN BETONI BETONI Kaksoisportin yksityiskohtaiset asennusohjeet ovat saatavilla web-sivustolta sekä jälleenmyyjiltä. 9

10 10 sennusohjeet N1-järjestelmän liukuportti

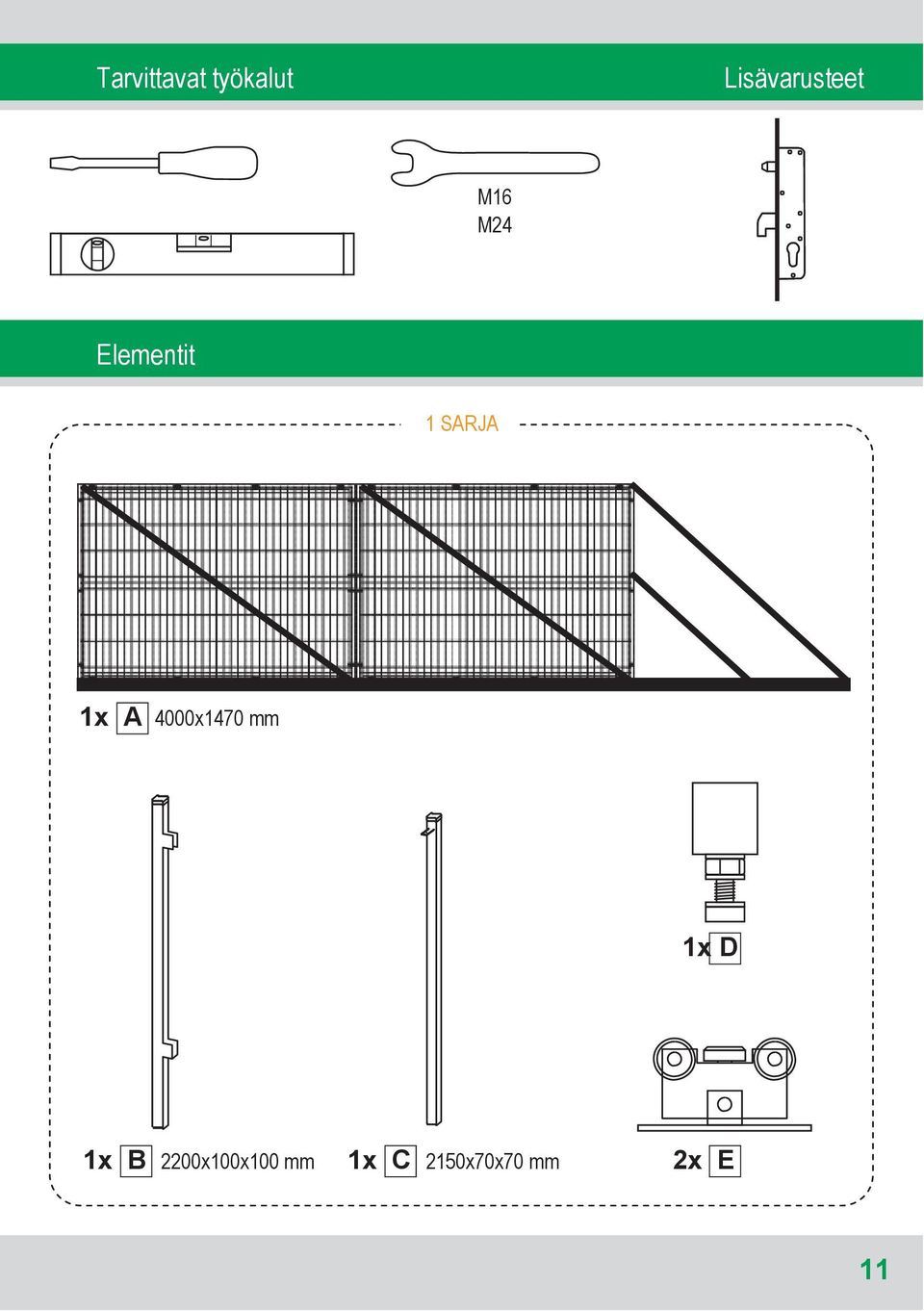

11 Tarvittavat työkalut Lisävarusteet M16 M24 Elementit 1 SRJ 1x 4000x1470 mm 1x D 1x B 2200x100x100 mm 1x C 2150x70x70 mm 2x E 11

12 1 Liukuportin merkitseminen maahan LIUKUPORTIN PIKK käyttäjän merkitsemä 2 Perustusten kaivaminen tolppien ja vaunujen alle PERUSTKIVNNON POIKKILEIKKUS H+100 H H - routasyvyys PERUSTKIVNTO YLHÄÄLTÄ KTSOTTUN 400 portin akseli 400 PÄÄTYTOLPN PIKK VÄLITOLPN J VUNUJEN PIKK 12

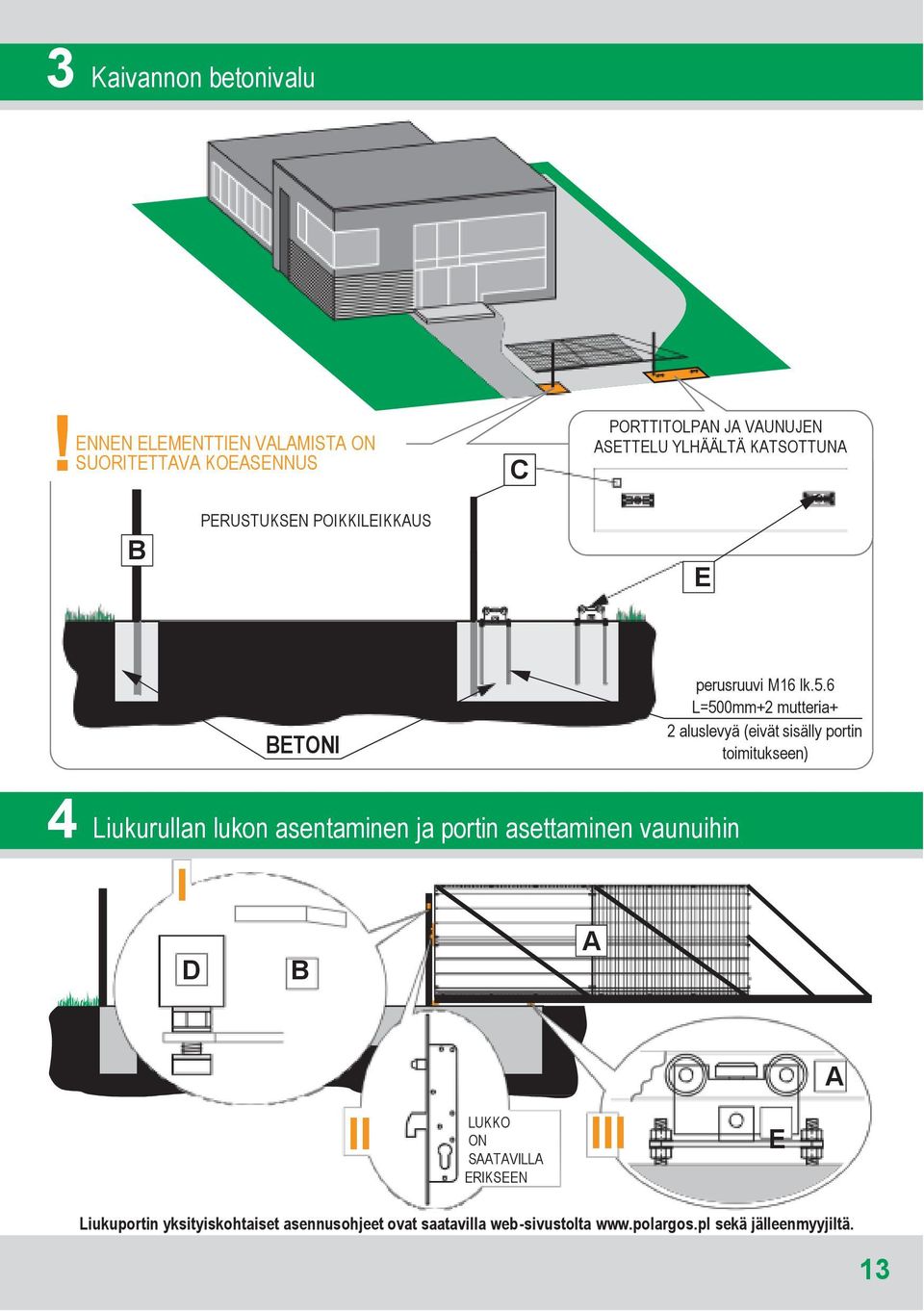

13 3 Kaivannon betonivalu! ENNEN ELEMENTTIEN VLMIST ON SUORITETTV KOESENNUS C PORTTITOLPN J VUNUJEN SETTELU YLHÄÄLTÄ KTSOTTUN B PERUSTUKSEN POIKKILEIKKUS E BETONI perusruuvi M16 lk.5.6 L=500mm+2 mutteria+ 2 aluslevyä (eivät sisälly portin toimitukseen) 4 Liukurullan lukon asentaminen ja portin asettaminen vaunuihin I D B II LUKKO ON STVILL ERIKSEEN III E Liukuportin yksityiskohtaiset asennusohjeet ovat saatavilla web-sivustolta sekä jälleenmyyjiltä. 13

14 sennusohjeet itaelementti h=123 cm / 153 cm / 173 cm N1-järjestelmä 14

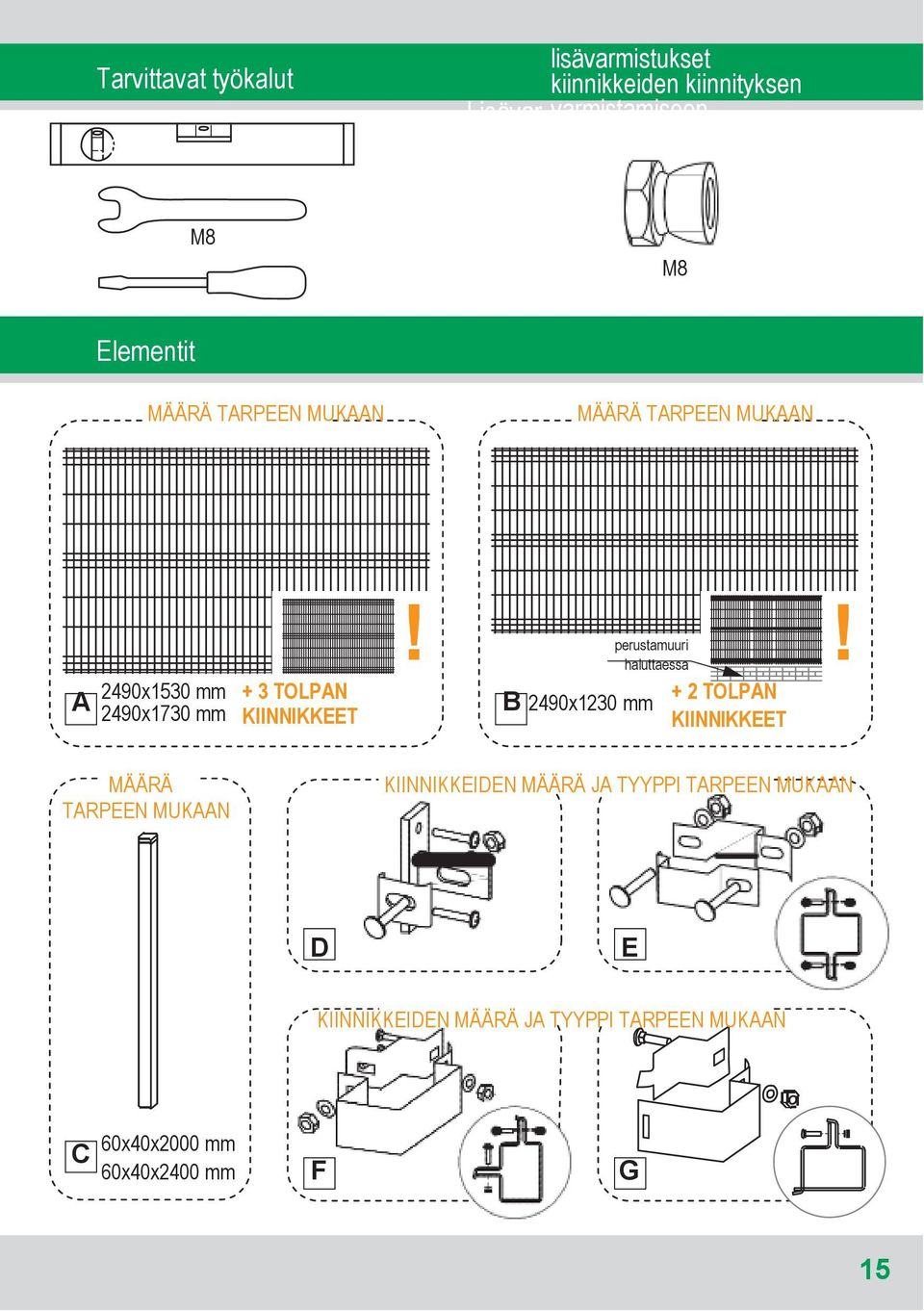

15 Tarvittavat työkalut uste: Lisävar lisävarmistukset kiinnikkeiden kiinnityksen varmistamiseen M8 M8 Elementit MÄÄRÄ TRPEEN MUKN MÄÄRÄ TRPEEN MUKN 2490x1530 mm 2490x1730 mm + 3 TOLPN KIINNIKKEET!! perustamuuri haluttaessa B 2490x1230 mm + 2 TOLPN KIINNIKKEET MÄÄRÄ TRPEEN MUKN KIINNIKKEIDEN MÄÄRÄ J TYYPPI TRPEEN MUKN D E KIINNIKKEIDEN MÄÄRÄ J TYYPPI TRPEEN MUKN C 60x40x2000 mm 60x40x2400 mm F G 15

16 1 Tolppien ja aitaelementtien sijainnin merkitseminen maahan ITELEMENTTIEN J TOLPPIEN PIKK käyttäjän merkitsemä 2 Perustusten kaivaminen PERUSTKIVNNON POIKKILEIKKUS H+100 H H - routasyvyys PERUSTKIVNTO YLHÄÄLTÄ KTSOTTUN TOLPN PIKK 16

17 3 Tukiperustan asettaminen kaivantoon Vahvistusten teko sivu 6, kohta 3 POIKKILEIKKUS KIVNTOIHIN SETETUIST VHVISTUKSIST 4 Tolppien asettaminen oikeille etäisyyksille elementtien koon mukaan TOLPPIEN SETTELUN POIKKILEIKKUS C 17

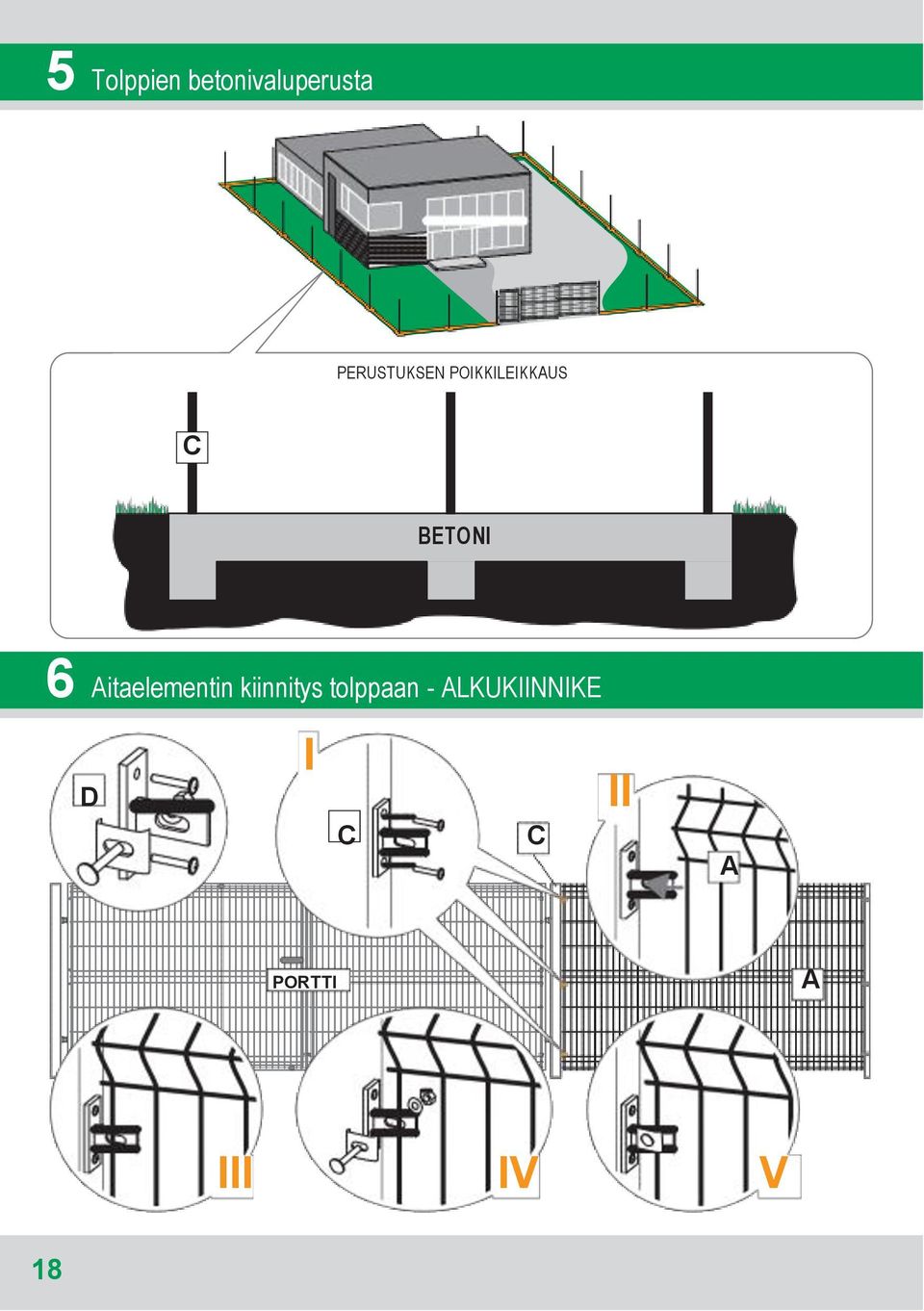

18 5 Tolppien betonivaluperusta PERUSTUKSEN POIKKILEIKKUS C BETONI 6 itaelementin kiinnitys tolppaan - LKUKIINNIKE D I II C C PORTTI III IV V 18

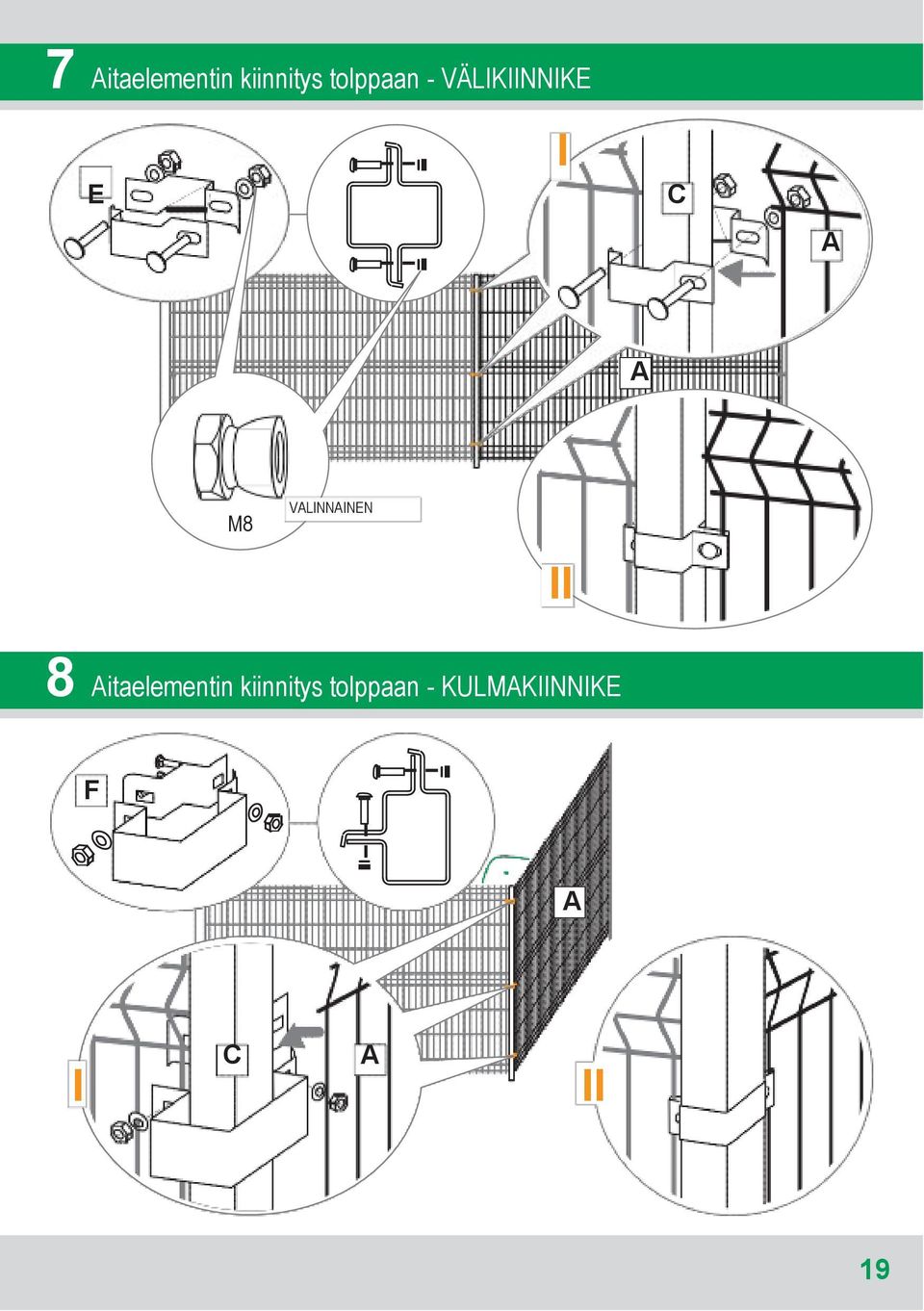

19 7 itaelementin kiinnitys tolppaan - VÄLIKIINNIKE E I C M8 VLINNINEN II 8 itaelementin kiinnitys tolppaan - KULMKIINNIKE F I C II 19
