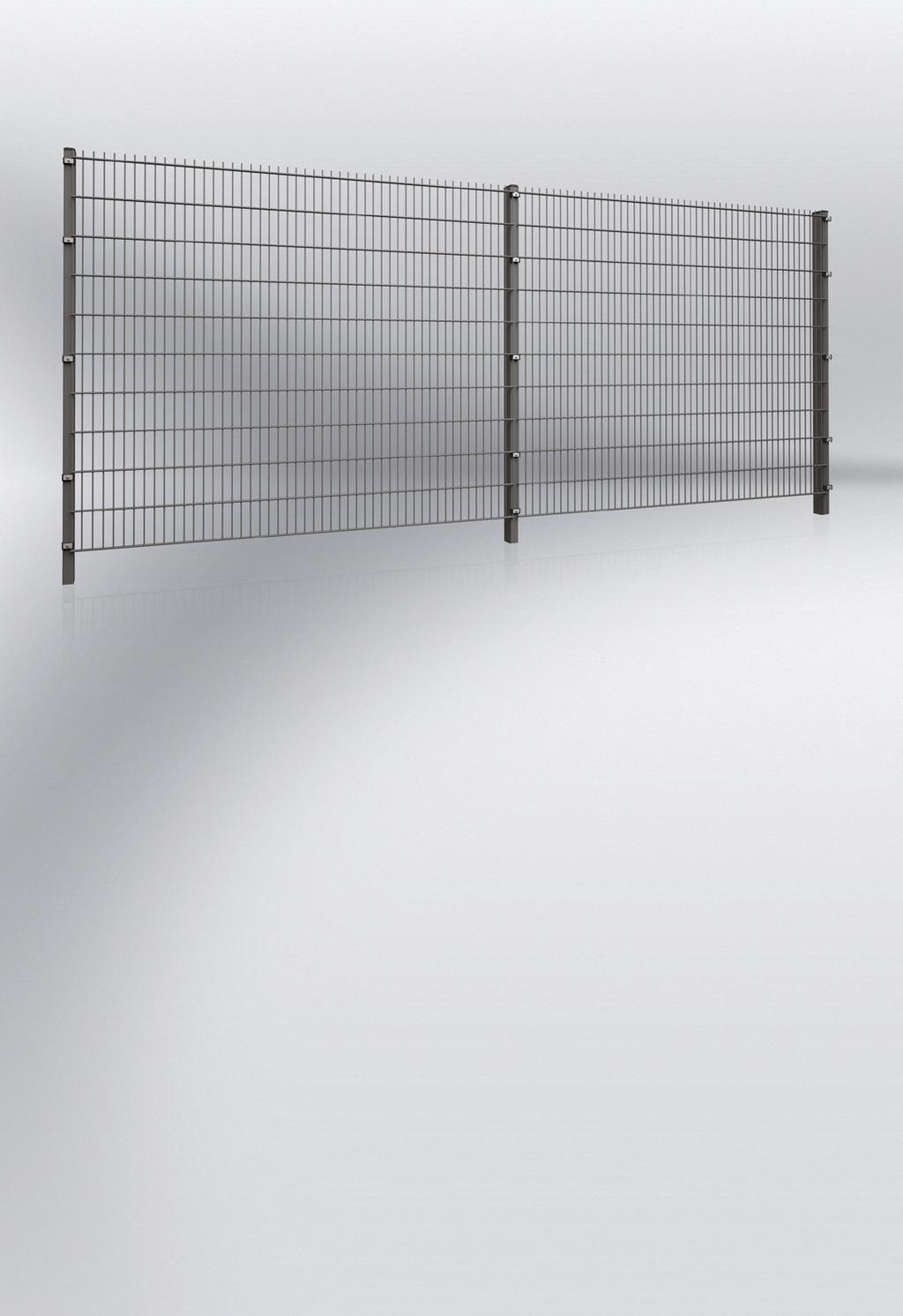

VEGA 2D Super VEGA 2D SUPER VERKKOAITAELEMENTIT

Transkriptio

1 VEGA 2D Super VEGA 2D SUPER VERKKOAITAELEMENTIT Käyttötarkoitus:VEGA 2D Super -verkkoaitaelementit sopivat yleisratkaisuiksi sekä teollisuus- että asuinalueille. Verkkoaitaelementit voidaan asentaa asuintalojen, puistojen, puutarhojen, julkisten rakennusten, leikkikenttien sekä tehtaiden ja erilaisten varastoalueiden ympärille. TESTATTU TEKNIIKKA KESTÄÄ KORROOSIOTA YHTEENSOPIVUUS VEGA 2D Super -elementti hitsataan teräslangasta, kuumasinkitään tai sähkögalvanoidaan ja jauhemaalataan. Tällä tekniikalla valmistetun elementin erityisominaisuuksia ovat esimerkiksi luotettavat hitsaukset ja mahdollisten korroosiopisteiden eliminointi. Verkkoaitaelementtien korroosionkestävyys testataan huolellisesti omassa laboratoriossamme. Tämän ansiosta voimme tarjota tuotteita, joiden laatu on erinomainen. VEGA 2D Super -elementit voidaan asentaa neljään tolppatyyppiin viidellä eri kiinnitysjärjestelmällä, jotka ovat saatavilla WIŚNIOWSKIlta. OSA JÄRJESTELMÄÄ VEGA 2D Super -verkkoaitaelementti on tärkeä osa aitaa. Se voidaan asentaa yhdessä PI 95-, PI 130- ja PI 200 -liukuportin, V-KING-taittoportin sekä BASTION- tai GARDIA-järjestelmän kaksiosaisen portin tai käyntioven kanssa.

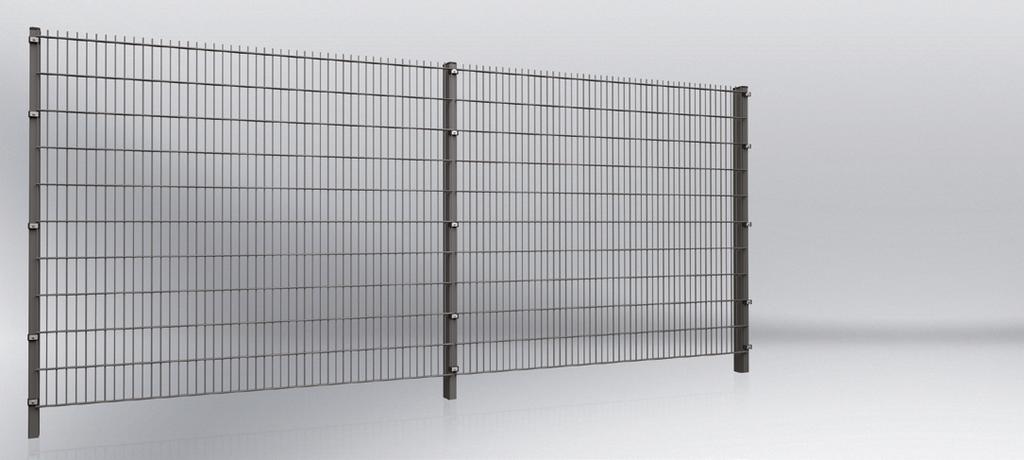

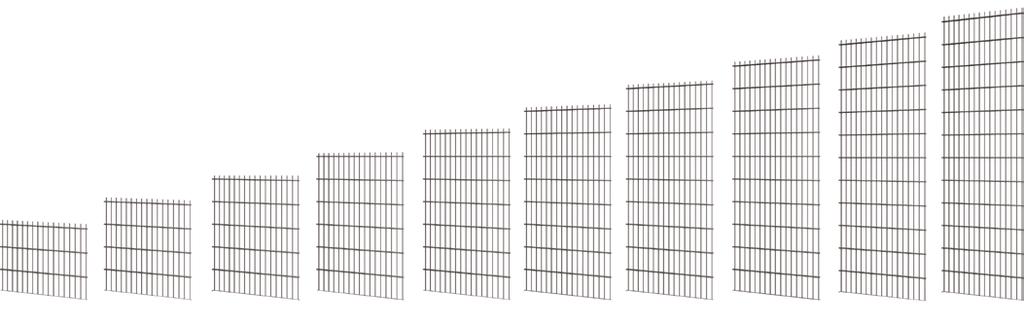

2 Tuotekuvaus Yleiskuvaus VEGA 2D Super -elementit kuuluvat 2D-elementtiryhmään (ilman kohokuviointia). Tähän tuoteryhmään kuuluu kaksinkertainen vahvistus paksummalla langalla. Ratkaisun ansiosta elementit ovat jäykempiä. Käyttökohde VEGA 2D Super -verkkoaitaelementit sopivat yleisratkaisuiksi sekä teollisuus- että asuinalueille. Verkkoaitaelementit voidaan asentaa asuintalojen, puistojen, puutarhojen, julkisten rakennusten, leikkikenttien sekä tehtaiden ja erilaisten varastoalueiden ympärille. Tekniset tiedot Elementit VEGA 2D Super -verkkoaitaelementit on pistehitsattu teräslangoista, joiden vaakasuorat (kaksinkertaiset) osat ovat halkaisijaltaan 8 [mm] ja pystysuorat 6 [mm]. VEGA 2D Super -aitaelementtien ala- tai yläosan lopussa on pidemmät 30 [mm]:n langat. Ø 6 mm VEGA 2D -ELEMENTIN KUVA VEGA 2D Super -aitajärjestelmä. Delta-järjestelmä VEGA 2D Super -elementtien saatavilla olevat korkeudet Kuumasinkityn elementin kaksoisvaakalankojen halkaisija Kuumasinkityn elementin yksinkertaisten pystylankojen halkaisija Suora silmäkoko Elementin leveys 8 [mm] 5,9 [mm] [mm] [mm] (51 lankaa) Duplex-järjestelmäelementin kaksoisvaakalankojen halkaisija Duplex-järjestelmän elementin yksinkertaisten pystylankojen halkaisija 8 [mm] 6 [mm] 630 mm 830 mm 1030 mm 1230 mm 1430 mm 1630 mm 1830 mm 2030 mm 2230 mm 2430 mm 2 6

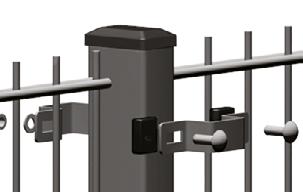

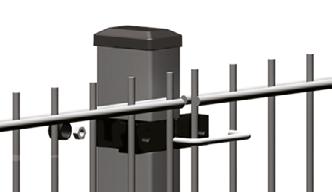

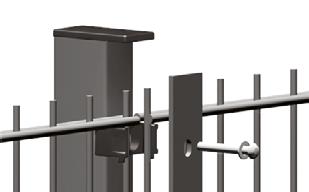

3 -asennusjärjestelmät VEGA 2D Super -elementit voidaan asentaa neljään tolppatyyppiin viidellä eri kiinnitysjärjestelmällä, jotka ovat saatavilla WIŚNIOWSKIlta. Elementit voidaan asentaa tasaiselle tai kaltevalle alueelle suoraan maan päälle tai betonilankun avulla. Tolpat voidaan asentaa suoraan maahan tai betoniperustuksiin pohjalaattojen avulla. DELTA S -järjestelmä DELTA L -järjestelmä SIGMA-järjestelmä Tolppien mukana toimitetaan muovikansi ja elementtikoukut, joissa on kierrereiät ruuveille. an on valmiiksi asennettu vakio kiinnityspidikkeitä. Muoviset koukut ovat saatavilla väreissä RAL 6005, RAL 7016, RAL 7040 ja RAL Tarvikkeet: M8 60 [mm]:n ruuvi ruostumatonta terästä, puristuslevy ruostumatonta terästä. Tolppiin on asennettu muovikansi ja suurempi elementtikoukkuja, joissa on kierrereiät ruuveille. Tolpan mukana toimitetaan kiinnityspidikkeet elementin jokaista vaakalankakohtaa varten. Muoviset koukut ovat saatavilla väreissä RAL 6005, RAL 7016, RAL 7040 ja RAL Tolpat ovat saatavilla myös aidan kulmiin asennettavina versioina. Tarvikkeet: M8 60 [mm]:n ruuvi ruostumatonta terästä, puristuslevy ruostumatonta terästä. Tolpassa on muovista tai alumiinista (valinnainen) valmistettu pidennetty kansi. Jokaisessa tolpassa on muovikoukut elementin jokaista vaakalankakohtaa varten. Koukut ovat saatavilla väreissä RAL 6005, RAL 7016, RAL 7040 ja RAL Tarvikkeet: M8 60 [mm]:n ruuvit ruostumatonta terästä, aluslaatat ruostumatonta terästä, 40 5 [mm]:n lattatanko. OMEGA-järjestelmä OMEGA D1 -järjestelmä OMEGA D2 -järjestelmä Tolpassa on muovikansi. Tarvikkeet: Elementit asennetaan tolppiin nelikulmaisten teräskiinnittimien avulla. Kiinnittimet ovat saatavilla sinkittyinä sekä sinkittyinä ja polyesterimaalattuina versioina. Varusteisiin kuuluvat: metallikiinnitin, VEGA 2D -elementtien muovipidikkeet (langan halkaisija enintään 5 [mm]), M8 25 [mm]:n ruuvit ruostumatonta terästä, aluslaatat ruostumatonta terästä, M8-murtomutterit ruostumatonta terästä. Kiinnittimet ovat saatavilla keskelle, kulmaan ja päähän sopivina versioina. Tolpassa on muovikansi. Tarvikkeet: Elementit asennetaan tolppiin OME- GA D1 -kiinnittimien avulla. Kiinnikkeet on valmistettu korkealaatuisesta PA 6 -polyamidista ja kiinnittimet ruostumattomasta Inox M6 -teräksestä. Sarja sisältää kaksi mutteria ja kaksi muovikantta. Kiinnittimet ovat yleisvärisiä, ja niitä voidaan käyttää keski-, kulma- ja päätytolpissa. Tolpassa on muovikansi. Tarvikkeet: Elementit asennetaan tolppiin OME- GA D2 -kiinnittimien avulla. Kiinnittimet on valmistettu korkealaatuisesta PA 6 -polyamidista ja kiinnityselementit ruostumattomasta Inox M6 -teräksestä. Sarja sisältää kaksi mutteria ja kaksi muovikantta. Kiinnittimet ovat yleisvärisiä, ja niitä voidaan käyttää keski-, kulma- ja päätytolpissa. 3 6

4 Pohjalaatat Nelikulmainen Pyöreä ST2 ST4 STO2 STO4 VEGA 2D Super -elementin asennusvaihtoehdot Aidan korkeus [mm] Elementit leveys korkeus [mm] SIGMA VEGA 2D Super -VERKKOAITAELEMENTTI DELTA S DELTA L OMEGA, OMEGA D1 OMEGA D Verkkoaitaelementtien valmistus- ja pinnoitustekniikka Verkkoaitaelementit hitsataan teräslangasta. Elementit valmistetaan PN-EN : standardin mukaisesti. Verkkoaitaelementti voidaan suojata korroosiolta kuumasinkityksellä (EN ISO 1461:2000:n mukaisesti) tai sähkögalvanoinnilla (PN EN ISO 2081:2011:n mukaisesti) sekä polyesterimaalauksella (EN :2010:n mukaisesti). Elementit voidaan myös galvanoida. DUPLEX-järjestelmän sinkki- ja maalikerrosten yhdistelmä pidentää WIŚNIOWSKI-aitojen käyttöikää huomattavasti. Tarjoamme pinnoitetuille elementeillemme 10 vuoden korroosiosuojaustakuun. RAL 5010 RAL 6005 RAL 7030 RAL 7016 RAL 9005 RAL 9016 Huomaa: Julkaisussa esitellyt värit ja sävyt ovat vain viitteellisiä. RAL 7040 Kuumasinkitys POLYESTERIMAALI (JAUHEMAALAUS) KROMITON PASSIVOINTI SINKKIKERROS (KUUMASINKITTY) SINKKIKERROS (SÄHKÖGALVANOINTI) KROMITON PASSIVOINTI TERÄS- ELEMENTTI TERÄS- ELEMENTTI Verkkoaitaelementtien suojaus: sähkögalvanointi ja polyesterimaalaus Verkkoaitaelementtien suojaus: kuumasinkitys 4 6

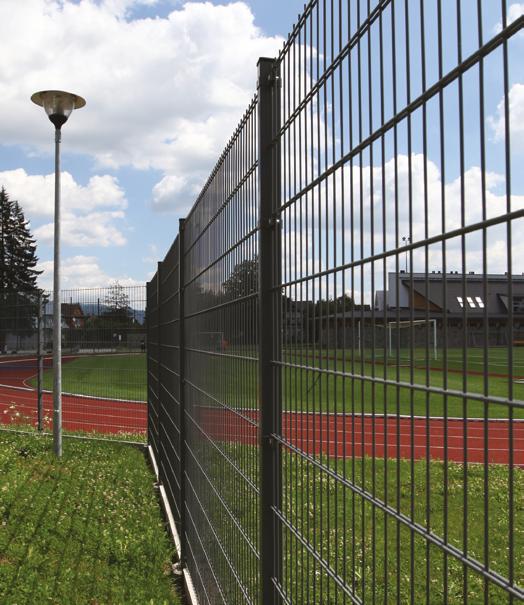

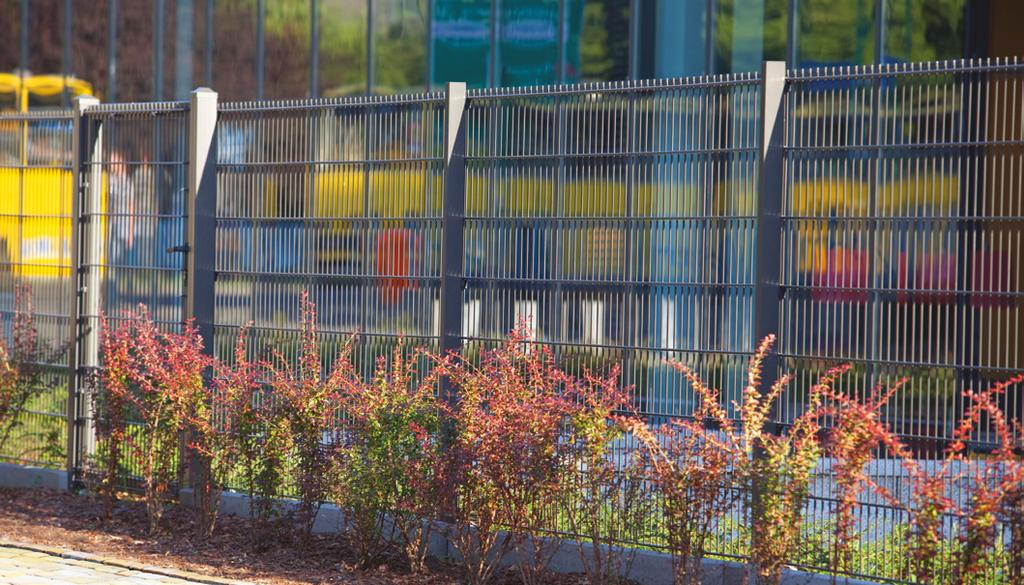

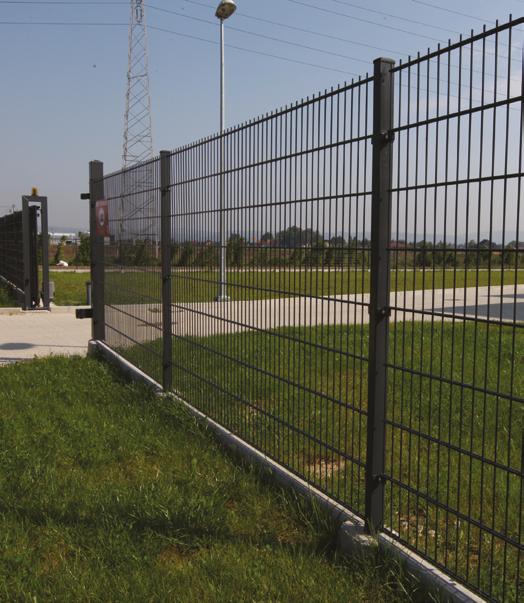

5 Galleria VEGA B -VERKKOAITAELEMENTIT VEGA 2D SUPER -VERKKOAITAELEMENTIT Asennus BETA-tolppaan Asennus OMEGA-tolppaan galvanointi galvanointi VEGA B -VERKKOAITAELEMENTIT VEGA 2D SUPER -VERKKOAITAELEMENTIT Asennus SAFE-tolppaan Asennus OMEGA-tolppaan galvanointi galvanointi Väri: RAL 6005 VEGA 2D SUPER -VERKKOAITAELEMENTIT Asennus DELTA-tolppaan galvanointi 5 6

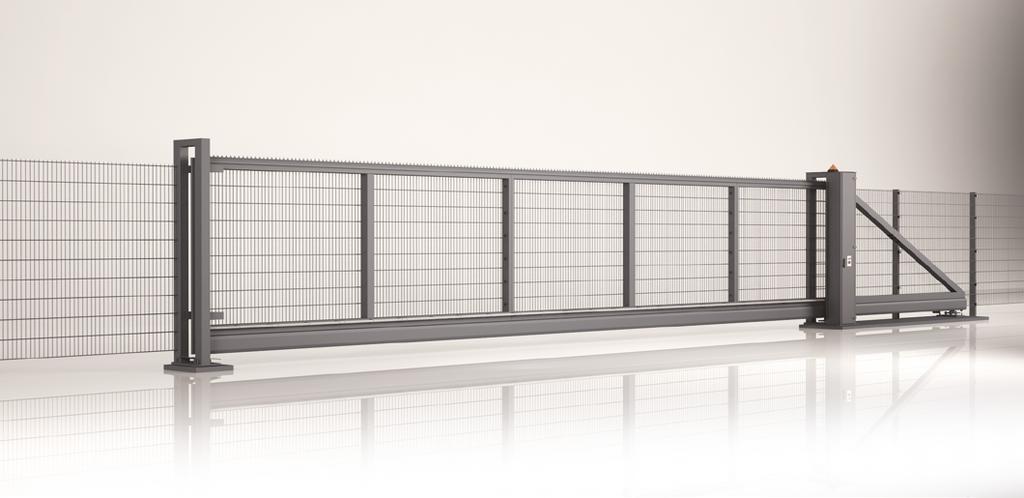

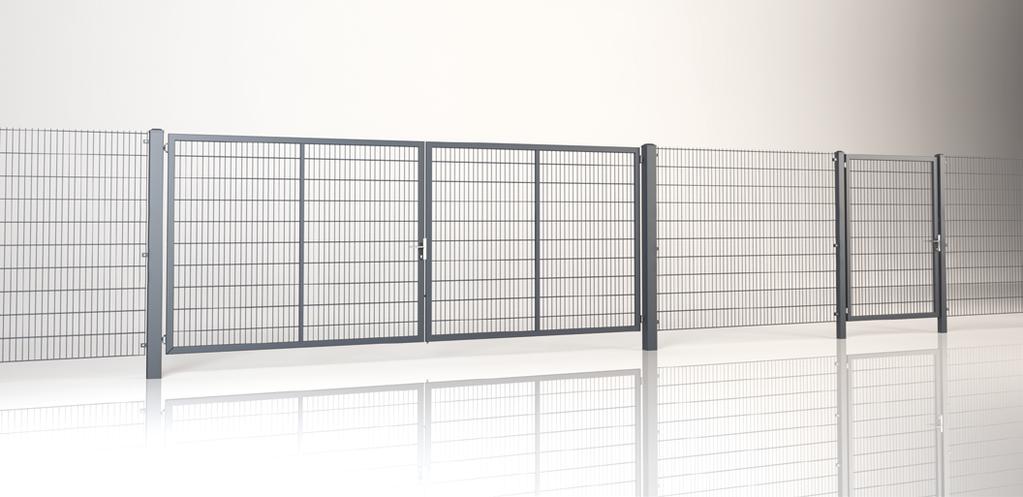

6 Rakenna kattava teollisuusaitajärjestelmä WIŚNIOWSKI-aidat ovat järjestelmä ratkaisuja, jotka varmistavat omaisuutesi kattavan suojauksen. Tuotevalikoimamme asuinja teollisuusalueille sisältää moderneja teräs-, profiili- ja elementtiaitoja. Luotettavat, korkealaatuiset ja kestävät aitamme ovat myös elegantteja ja tyylikkäitä. WIŚNIOWSKIn kattava tarjonta tekee alueesi sulkemisesta helppoa ja osoittaa suurta huolenpitoa turvallisuudesta, suojauksesta ja ulkonäöstä. Hyödynnä koko tarjontaamme ja rakenna oma aitaratkaisusi. Ø 6 mm VEGA 2D -ELEMENTIN KUVA Aitajärjestelmä GARDIA-portilla ja käyntiovella, täytteenä VEGA 2D Super -verkkoaitaelementit Ø 6 mm VEGA 2D -ELEMENTIN KUVA Aitajärjestelmä PI 200 -liukuportilla, täytteenä VEGA 2D Super -verkkoaitaelementit V2DS/ /EN Anna meidän inspiroida sinua! Tutustu muihin WIŚNIOWSKI-ratkaisuihin! WIŚNIOWSKI Sp. z o.o. S.K.A. PL Wielogłowy 153 Puh Fax N = 49 40' 10" E = 20 41' 12"
