SBH-KAIVANTOTUKIJÄRJESTELMÄT. MAAKONE Jussi Kartano

Transkriptio

1 SBH-KAIVANTOTUKIJÄRJESTELMÄT MAAKONE Jussi Kartano

2 Näin teimme kaivantojen tukemista 50 vuotta sitten SBH Tiefbautechnik GmbH Ferdinand-Porsche-Str. 8 D Heinsberg T +49 (0) F +49 (0)

3 start presentation Näin teemme sen tänään!

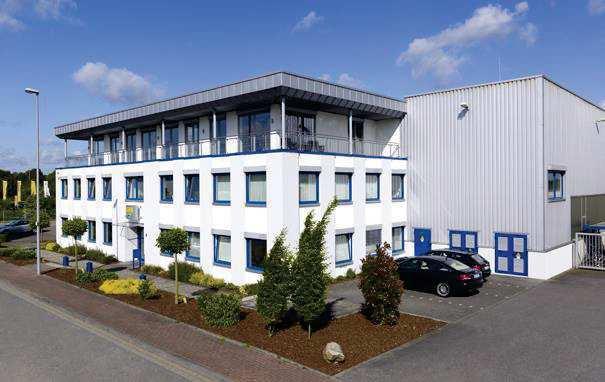

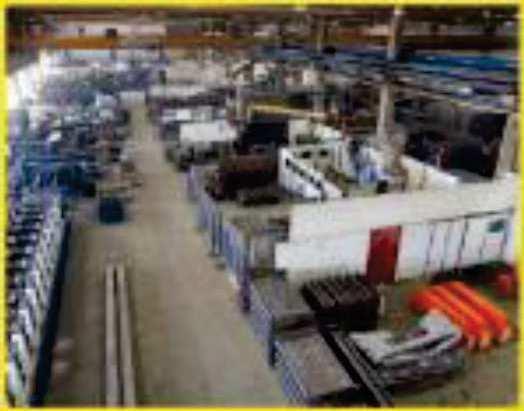

4 SBH-yhtiön toimitilat SBH Tiefbautechnik GmbH Ferdinand-Porsche-Str. 8 D Heinsberg T +49 (0) F +49 (0)

5 SBH ympäri maailmaa Germany SBH Tiefbautechnik GmbH Ferdinand-Porsche-Str. 8 D Heinsberg T +49 (0) F +49 (0)

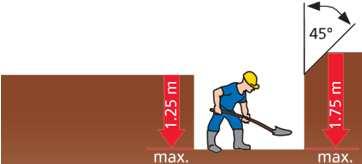

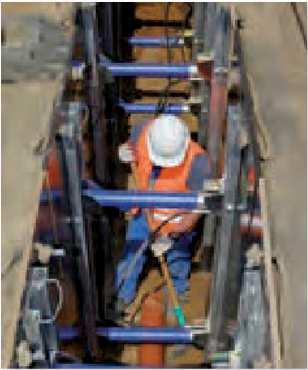

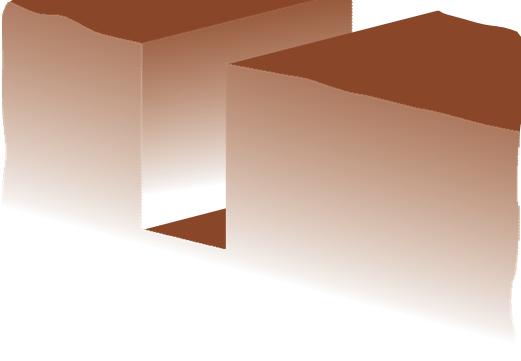

6 KAIVANNON TUKEMISEN TOIMINNOT JA EDUT Työpaikan turvallisuus Kustannustehokas työprosessi Vähäisempi materiaalin käyttö Vähemmän täyttöä ja tiivistystä Koska ja miksi käytetääntukijärjestelmiä? Kaivaminen turvalliseksi! Perussääntö: kaivantojensyvyyden ollessa alle 1,25m kaivannon tukeminen on tarpeetonta. Jos maa on lujaa ja maan laatu tiukkaa, kaivannon yläreuna voidaan viistää 45 o kulmaan 50 cm korkeudelta niin, että kaivannon kokonaisyvyys on 1,75 m. Kaikki tätä syvemmät kaivannot pitää tehdä turvallisiksi sopivia tukijärjestelmiä käyttämällä. Uloke 5cm Kaivantojen tukijärjestelmien pitää kyetä kantamaan liikenteen ja rakennusten aiheuttamat kuormat. Yli 1.75m Tukijärjestelmä- kustannustehokas työprosessi Perinteiset puutukien konstruktiot ovat usein vaikeat asentaa ja siksi aikaavieviä ja kalliita Kustannustehokasratkaisu turvalliseen kaivannon tukemisen: SBH:n kattava kaivannon tukijärjestelmä. TUENNAN TOIMINNOT JA EDUT

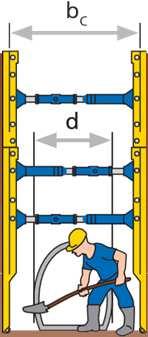

7 YLEISET ASIAT TUENNAN SUUNNITTELUSSA Mitkä tekijät vaikuttavat tukijärjestelmän valintaan? Kaivannon syvyys ja maastonmuoto Maaperän olosuhteet Pohjavesi Lisäkuormitukset (liikenne /rakennukset) Putken pituus ja halkaisija Maan paine kasvaa kaivannon syvetessä. Kaaviokuvaa voidaan käyttääohjeellisena useimmissa tapauksissa maan painetta arvioitaessa. Maan paine BG BAU:n mukaankn/m 2 Putkien asennukseen ja työpisteiden rakentamiseenpitää varata riittävästi vapaata tilaa. Tukien pituus ja jatkoputkien määrä riippuvat putken halkaisijasta. Tuki voidaan asentaa niin, että se vastaa tarvittavaa putken vapaata korkeutta. Järjestelmä sopii hyvin myös leveämpiin kaivantoihin ja suuremmille maan painekuormille. Esimerkki RS tuennasta Sarja 750 käyttäen: Asennusyvyys 6.00 m Levyn pituus Kaivannon leveys 3.50 m 3.00 m Putken korkeus sis. vapaan tilan 3.54 m Putken tai putkiakselin halkaisija d /m Minimi työleveys bc /m 0.40 asti bc=d bc=d bc=d yli 1.4 bc=d YLEISTÄ TUENNAN SUUNNITTELUSSA

8 SBH KYSELYLOMAKE Yhtiön nimi: Rakenteen tekniset laskelmat - SBH:n erikoispalvelu POIKKILEKKAUS PÄÄLIKUVA Puhelinnumero: Yhteyshenkilö: RAKENNUSTYÖMAAN KUVAUS KAIVANTO Kaivannon syvyys T Kaivannon leveys b Välituen korkeus h c VIISTEET Viisteenpohjan etäisyys a B Viisteen yläreunan etäisyys a B Viisteen korkeus h B LIIKENNE Liikennekuorma F L Kuorman etäisyysa L Kuorman leveys b L TUKIJÄRJESTELMÄ Oma: Levyn pituus Levyn korkeus Vuokraus: L H Lohkojen määrä n Osto: Faksi numero: Sähköpostiosoite: PUTKI Putken halkaisija Putkenpituus L R PERUSTUKSET Perustuksen kuorma F F Etäisyys perustukseen a F Perustuksen leveys b F Perustuksensyvyys t F MAAPERÄN OMINAISUUDET Porausprofiili /maankerrostumat Pohjavesi T w Veden poistaminen: Kyllä Ei Kopioi, täytä ja lähetä taksilla lomake numeroon: +49 (0) RAKENTEEN ANALYYSI & KYSELYLOMAKE

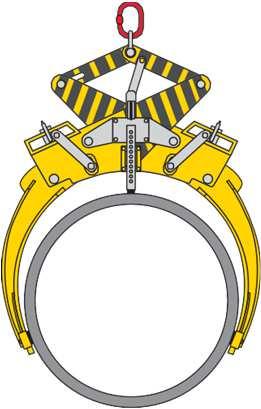

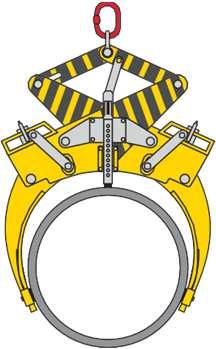

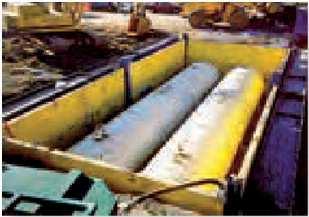

9 SBH TUKIEN TUOTEVALIKOIMA ASENNA JA SÄÄDÄ MENETELMÄ vakaalle maaperälle LEIKKAA JA LASKE MENETELMÄ vakaalle ja epävakaalle maaperälle MuutSBH tuotteet Vanerituki Alumiinituki Kevyt terästuki Nopea Tukilaatikot Tukilaatikot isoille putkille Valmistaja antaa 10 vuoden takuun! Tukia voidaan käyttää kertaa - enemmän kuin millään kilpalijalla! Työpiste Turvallinen Erikoislaatikot Vetolaatikko Yksi liukukisko RS liukutuentajärjestelmä Taloudellinen Kaksois liukukisko Ponttitukijärjestelmä Isojen kaivantojen tuenta Kestävä Painolaatikko ei liikkuvia osia ei kulumista kytke ja käytä - hyvin vähän kokoonpanotyötä työmaalla korkealaatuiset teräkset ja hitsaukset hitsausrobotilla Kaivannon tukilevyt KD6/8 LP profiles OMEGA Z profiles Putkipihdit Type I - RK2,5 Type II - RK5,0 SBH TUKIEN TUOTEVALIKOIMA

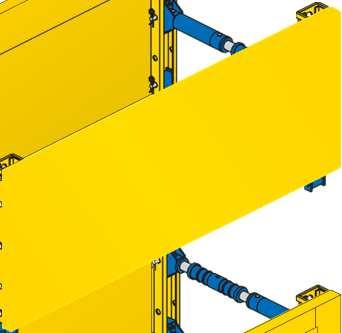

10 TUKIJÄRJESTELMÄT ASENNAJA SÄÄDÄ MENETELMÄLLÄ VANERITUKI Sarja 260 Asenna ja säädä menetelmä on sallittu,jos seuraavat vaatimukset toteutuvat: vakaa maaperä rakennusten ja rakennelmien vaikutusalueen ulkopuolella riskiä aiheuttavien teiden tai putkien vaikutusalueen ulkopuolella asunnot ovat hyväksyttäviä Maaperän on vakaa, jos mitään merkittäviä sortumia ei tapahdu kaivamisen aloittamisesta kaivannon tukien asentamiseen asti. Alumiinikulmatolpat Tolpan pituus [kn/m] [kg] Hydrauliset tuet Nro Max. kaivannon syvyys T Työleveys b c (m) Tuen korkeus h C tuen kuormitus Kaivannon leveys b (m) min. max. min. max. Kuormitus per runko puristusvoima (kn) Paneeli Leveys Paneeli Kork. H maan paine [kn/m 2 ] Paino per levy [kg] ASENNA JA SÄÄDÄ MENETELMÄ

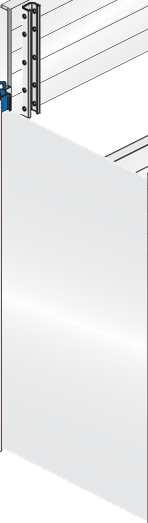

11 Kaivannon reunatuki ALUMIINITUKI Sarja 250 Tukilaatikko Työpiste Alumiinilevyt t PL i 60 mm Levyn pituus L Järjestelmän pituus L V Tuennan korkeus H Putkien etäisyys L C Putkien korkeus C maan paine [kn/m 2 ] Paino tuen B kanssa [kg/box] Työpisteen paino [kg/manhole] Alumiinitolpat Tolpan pituus L T Alumiinivälituet Tolpan tyyppi Paino [kg] Työleveys b C(m) Kaivannon leveys b (m) puristusvoima Paino min. max. min. max. [kg] A B C ASENNA JA SÄÄDÄ MENETELMÄ

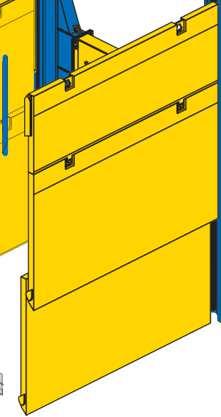

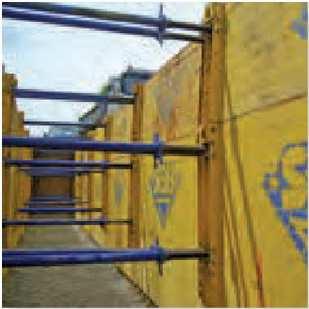

12 KEVYT TERÄSTUKI Sarja 100 Levyt t PL i 60 mm Levyn pituus L Levyn korkeus H Kevyt teräsvälituki Tolpan tyyppi Työleveys b C(m) Putkien etäisyys L C Putken korkeus C maan paine Paino tuen B kanssa [kg/box] Kaivannon leveys b (m) min. max. min. max. puristusvoima Paino A B C D E F [kg] ASENNA JA SÄÄDÄ MENETELMÄ

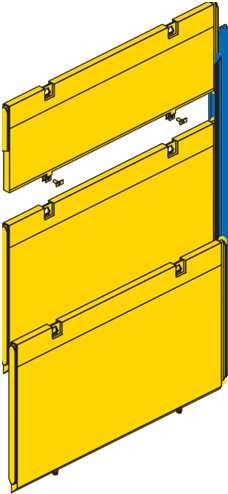

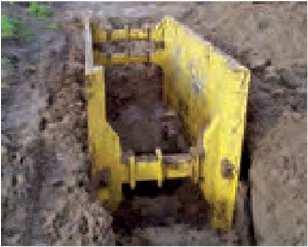

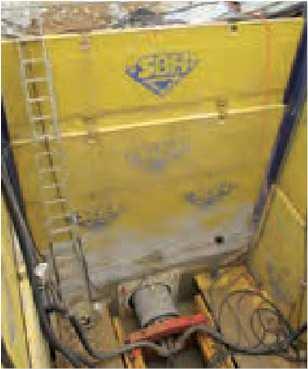

13 TUKIJÄRJESTELMÄTLEIKKAA JA LASKE MENETELMÄLLÄ Jos maaperä onepävakaa,tukilaatikko asennetaan laskemalla se kaivantoonjavuoron perään kaivaen ja työntäen sitä alas. Ylälaatikon asentaminen Perustukilaatikon asentaminen LEIKKAA JA LASKE MENETELMÄ

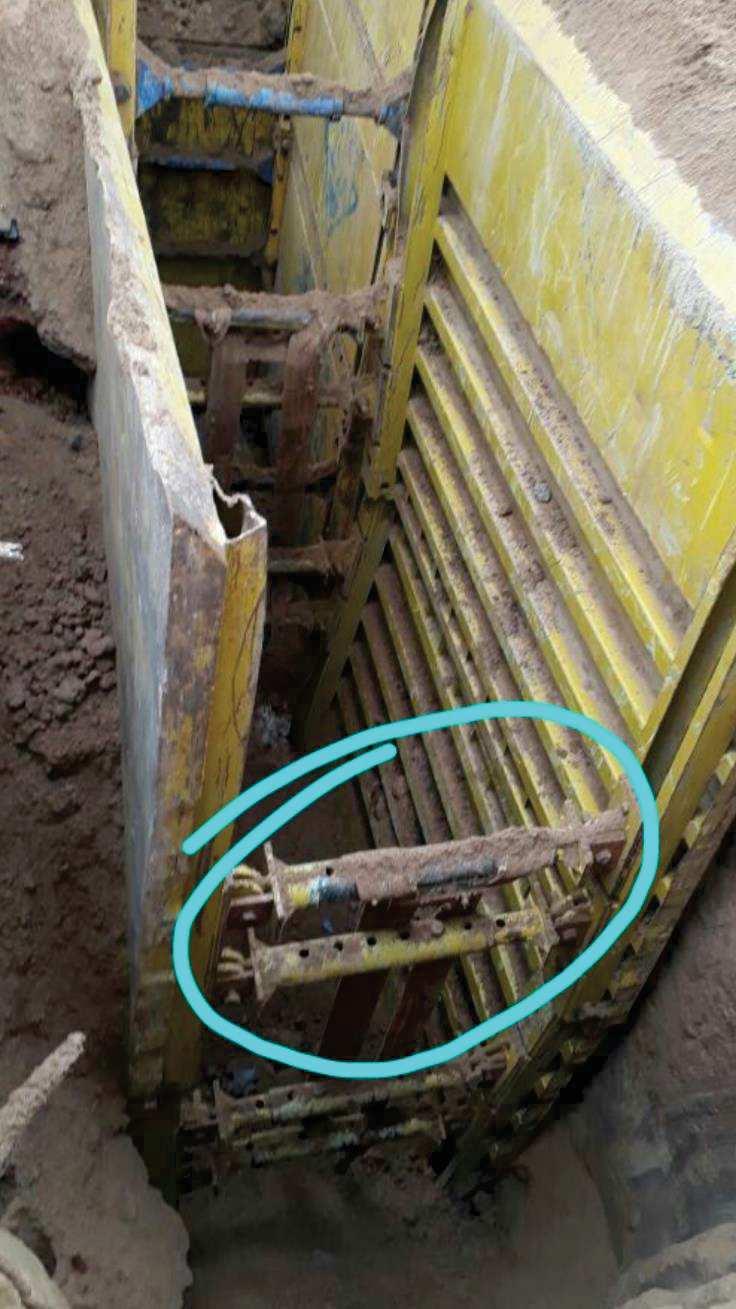

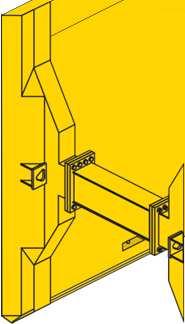

14 SBH VÄLITUET Yhteenliitettävät jatkoputket eri leveyksille Välituki tyyppi 031/085 sininen Jatkoputkien määrä a0,50m Tuen pituus/ työleveys Kaivannon leveys b Kaivannon leveys b Kaivannon leveys b Kaivannon leveys b Kevyt laatikko Extra laatikko Vakio laatikko Työpiste puristus voima F [kn] Paino G [kg] ISO ETU: Yhteen liitettävän järjestelmän muodostavat kaksi jousitettua kannatinta, akseli ja maksimissaan 6 x 0,5 m jatkoputkea. Esimerkki: Kaivannon leveys kasvaa 1,00metriä. Välituen pituutta voidaan helposti kasvattaa lisäämällä 2 x 0,5 m jatkoputkea. Koko välitukea ei tarvitse vaihtaa. Puhdistus ja huolto Yksinkertaisesti vedä tiivisterengas ylös......kierrä auki lukitusruuvi......ja irrota kierteillä kiinnitetty osa. Kun akselit puhdistetaan ja voidellaan ainakin kerran vuodessa, ne toimivat moitteettomasti vielä useiden vuosien käytön jälkeen. LEIKKAA JA LASKE MENETELMÄ

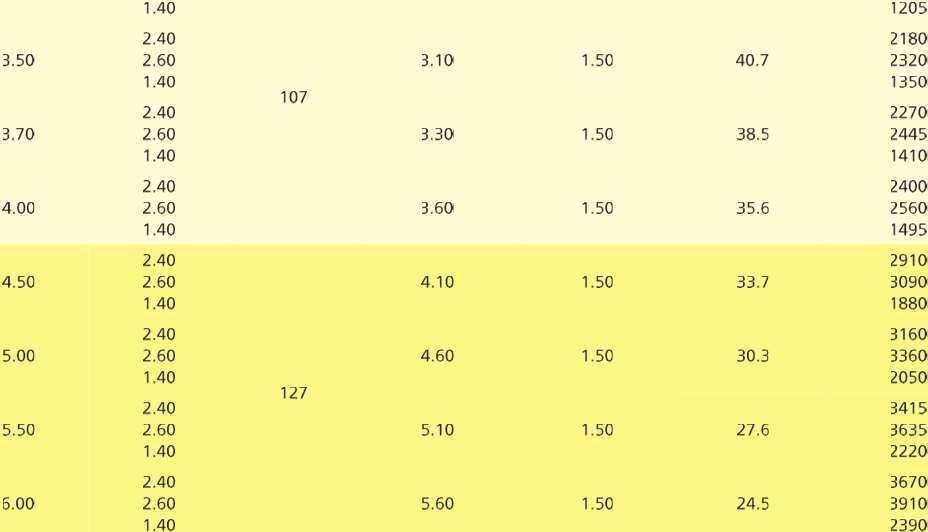

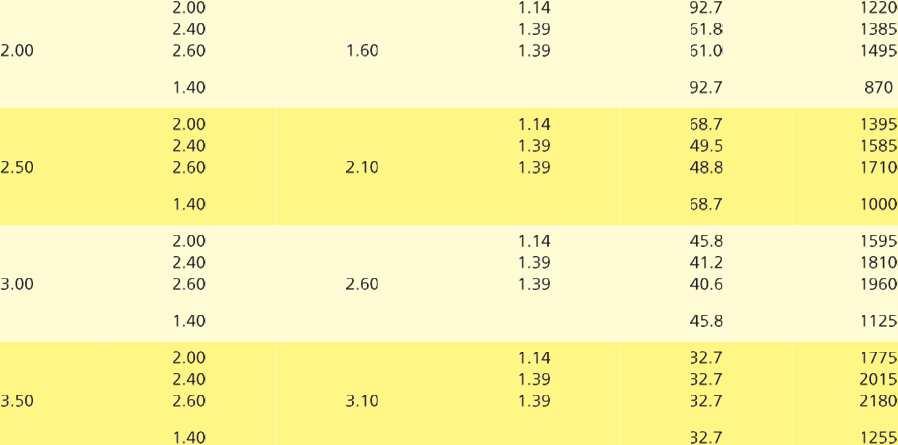

15 KEVYT LAATIKKO Sarja 300 EXTRA LAATIKKO Sarja 500 Levyt t PL i 60 mm Levyn pituus L Levyn korkeus H Putkien etäisyys L C Putken korkeus C maan paine Paino per laatikko [kg] Levyt t PL i 80 mm Levyn pituus L Levyn korkeus H Putkien etäisyys L C Putken korkeus C maan paine Paino per laatikko [kg] LEIKKAA JA LASKE MENETELMÄ

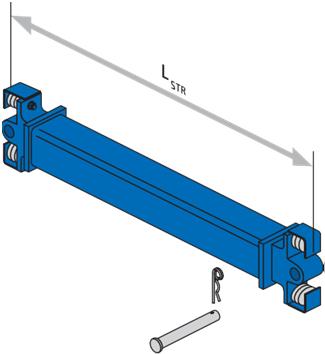

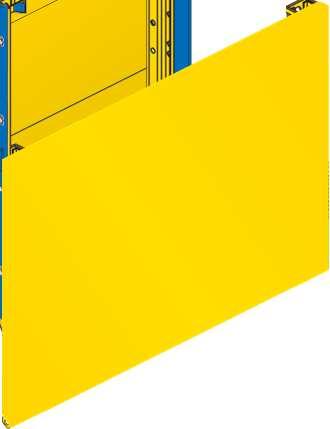

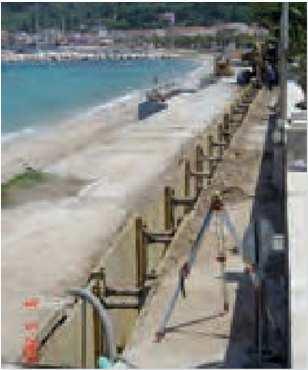

16 VAKIO LAATIKKO Sarja 600 muotoiltavilla profiileilla Levyt Levyn pituus L Levyn korkeus H Paksuus t PL Putkien etäisyys L C Putken korkeus C maan paine Paino per laatikko [kn/m 2 ] [kg] Levyt Levyn pituus L Levyn kork. Paksuus t PL Jäykät välituet valmistettu 150 x 150 putkesta Tuen pituus L STi Putkien väli L C Työleveys levyjen profiilien väli väli Putken kork. [kn/m 2 ] [kg/box] C maan paine puristus voima [kn] Paino [kg] Paino b C i 2,33 m LEIKKAA JA LASKE MENETELMÄ

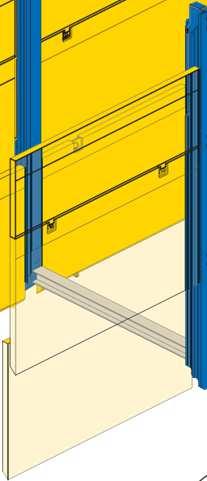

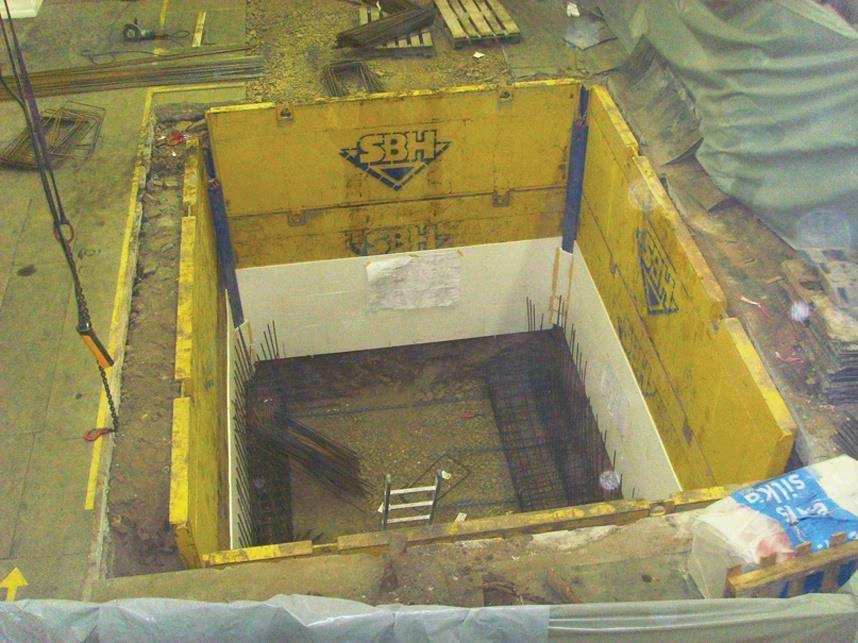

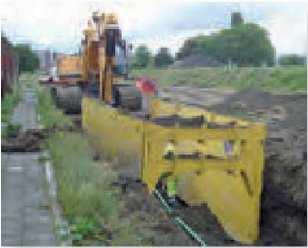

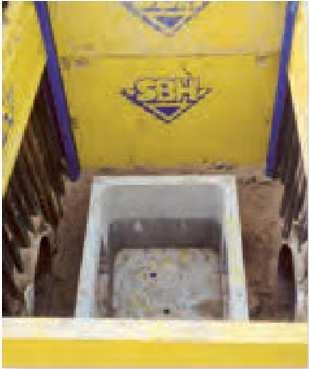

17 TYÖPISTELAATIKKO Sarja 600 VETOLAATIKKO Sarja 650 Levyt t PL i 107 mm Levyn pituus L Levyn korkeus H Putkien etäisyys L C Putken korkeus C maan paine Paino per laatikko [kg] Levyt t PL i 127 mm Levyn pituus L Putkien etäisyys L C Putken korkeus maan paine Paino ilman välikappaletta [kg/box] Välikappale Pituus L Z Levyn korkeus H Painolaippa 290 x 360 mm (2 x takana) [kg] Painolaippa 290 x 460 mm (1 x edessä) Voimme haluttaessa toimittaa eri kokoisia levyjä. [kg] C LIUKUTUKIJÄRJESTELMÄ

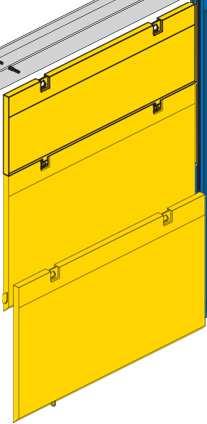

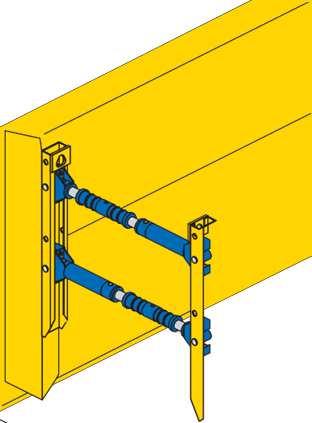

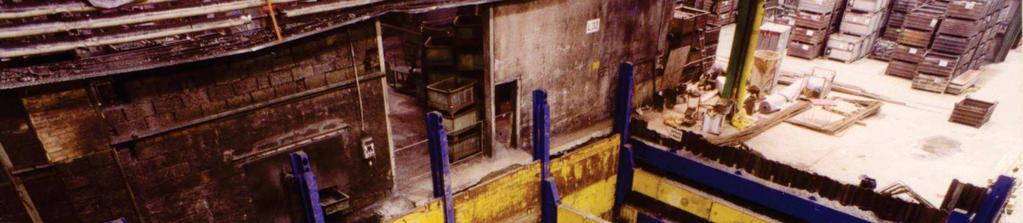

18 RS LIUKUTUKIJÄRJESTELMÄ Sarja 750/790 Yksinkertainen liukukisko Sarja 790 Mini kaksoisliukukisko Sarja 750/790 Vakio kaksois liukukisko Sarja 750 Mega kaksois liukukisko Sarja 750 RS-kiskot Kuvaus Kulmaliukukiskot Kiskon pituus L T Paino per kisko [kg] Kiskon korkeus b T [mm] taivutusvoima Yksinkertainen - Sarja Vakio - Sarja Vakio - Sarja Yläkisko - Sarja Mega - Sarja Mega - Sarja Yläkisko Mega - Sarja Kuvaus Kiskon pituus L T Paino per kisko [kg] Kiskon korkeus b T [mm] [knm] taivutusvoima Yksinkertainen - Sarja Vakio - Sarja Vakio - Sarja Vakio - Sarja Vakio - Sarja Yläkulmakisko [knm] Liukukiskojen levyt Levyn pituus L Levyn kork. H Paksuus t PL 130 Putkien väli L C Järjestelmän pituus L C maan paine [kn/m 2 ] Paino [kg] LIUKUTUKIJÄRJESTELMÄ

19 LIUKUTUKIJÄRJESTELMÄ Sarja 750/790 Säädettävä kiinnityslaite Tekniset tiedot Kuvaus Säädettävä kiinnitin tukipalkkeja varten leveys mm säädettävä korkeus Mitat Paino [mm] [kg] 550 x 520 xh 275 LIUKUTUKIJÄRJESTELMÄ

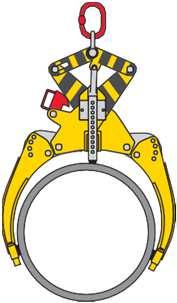

20 KAIVANNON TUKILEVYT PUTKIPIHDIT SBH Profiili Leveys Korkeus b h Paksuus t Hitausmomentti I Vastusmomentti W Paino perm perm 2 taivutusmomentti S235JRC S275JRC [mm] [mm] [mm] [cm 4 /m] [cm 3 /m] [kg/m] [kg/m 2 ] [knm/m] [knm/m] KD6/8 kaivantolevy KD 6/ Tyyppi I / RK-2,5 LP-tyyppi profiili Putkipihdit mm putkille Putkipihdit mm putkille OMEGA profiili OMEGA OMEGA OMEGA Z profiili ZN 31/ ZN 31/ Tyyppi II RK-5,0 Putkipihdit mm putkille Putkipihdit mm putkille Putkipihdit mm putkille MUUT SBH TUOTTEET
