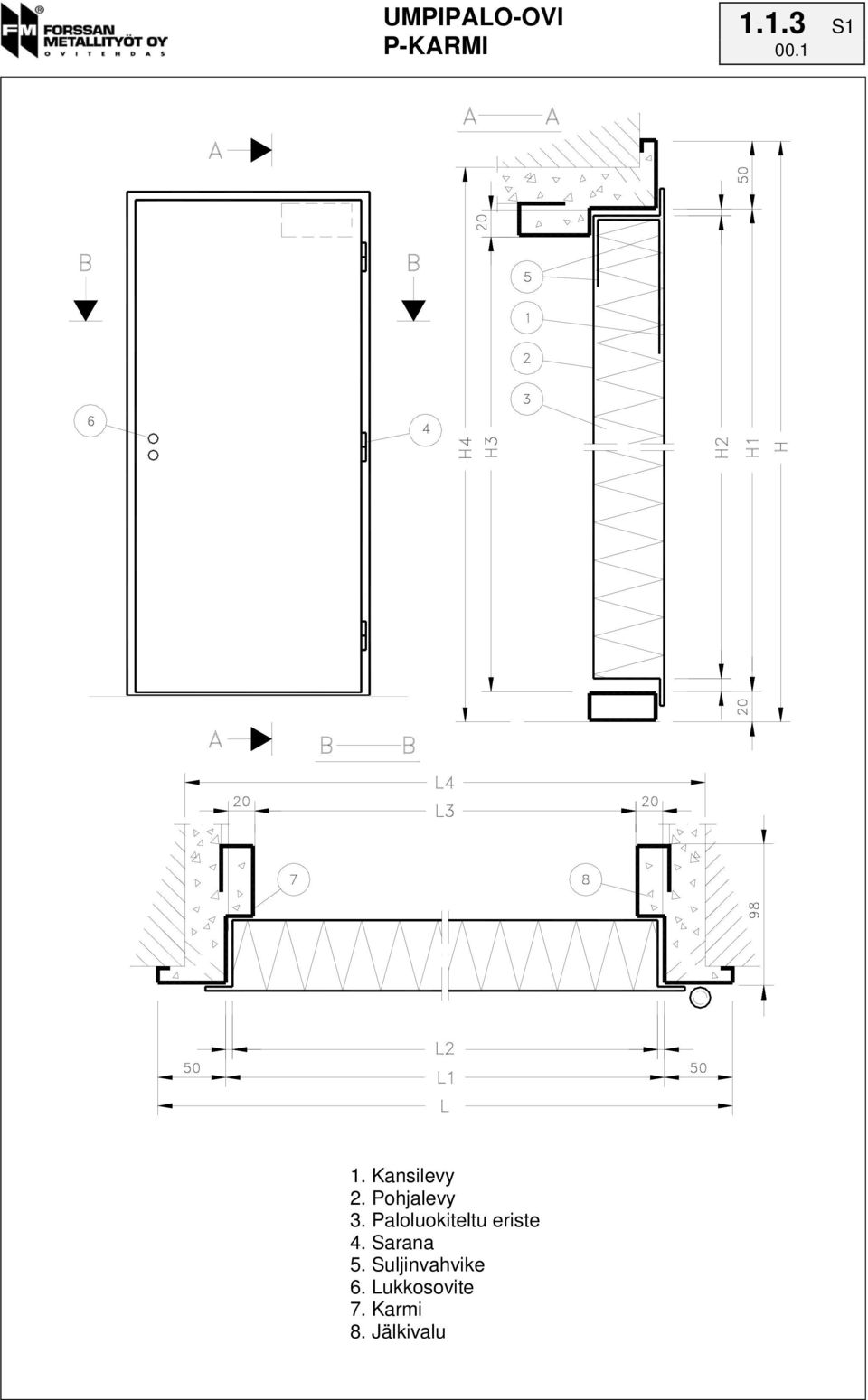

UMPIPALO-OVI P-KARMI S Kansilevy 2. Pohjalevy 3. Paloluokiteltu eriste 4. Sarana 5. Suljinvahvike 6. Lukkosovite 7. Karmi 8.

Transkriptio

1 1.1.3 S1 5. Suljinvahvike 6. Lukkosovite 7. Karmi 8. Jälkivalu

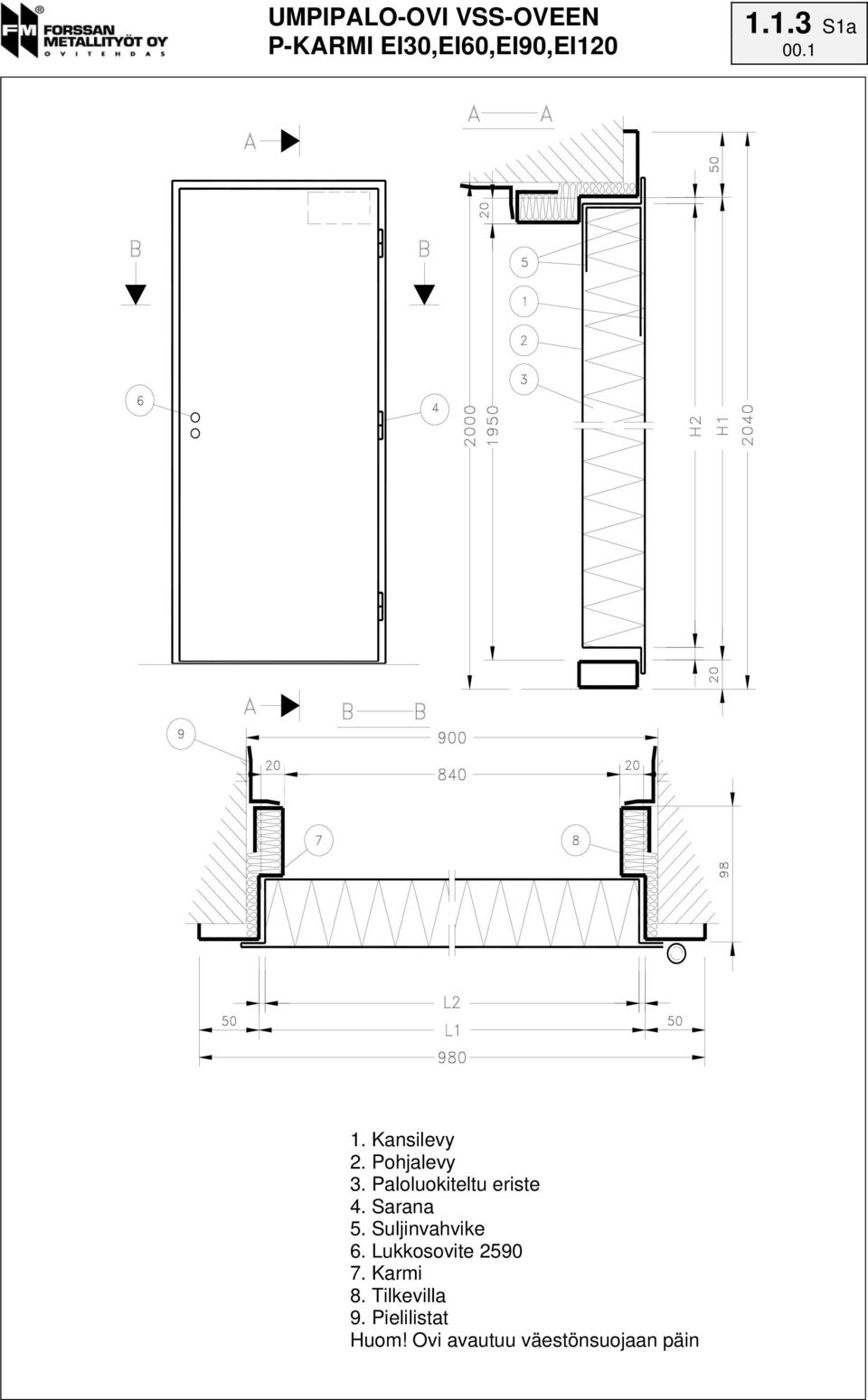

2 VSS-OVEEN EI30,EI60,EI90,EI S1a 5. Suljinvahvike 6. Lukkosovite Karmi 8. Tilkevilla 9. Pielilistat Huom! Ovi avautuu väestönsuojaan päin

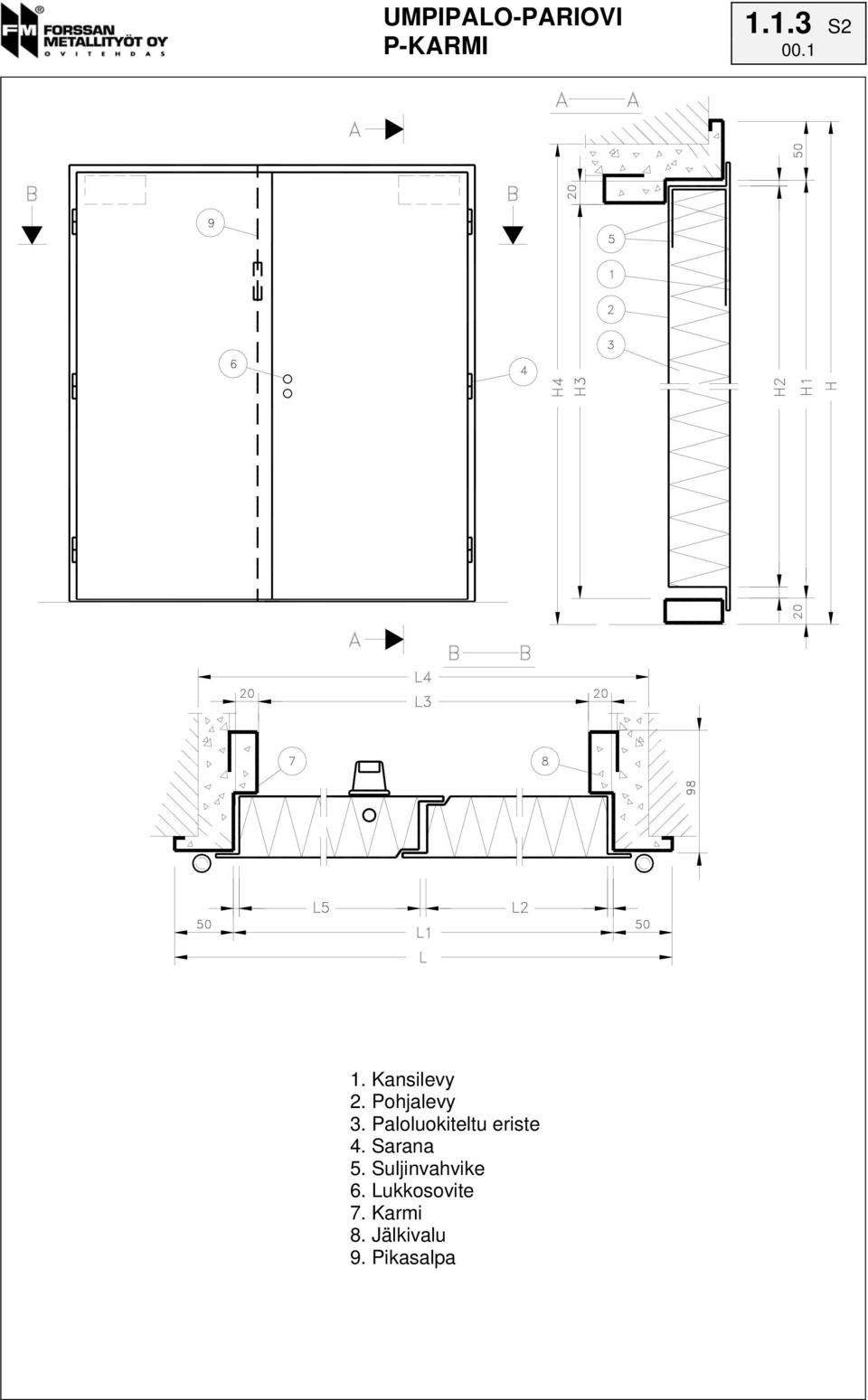

3 UMPIPALO-PARIOVI S2 5. Suljinvahvike 6. Lukkosovite 7. Karmi 8. Jälkivalu 9. Pikasalpa

4 PALOLUUKKU S3 5. Lukkosovite 6. Karmi 7. Jälkivalu

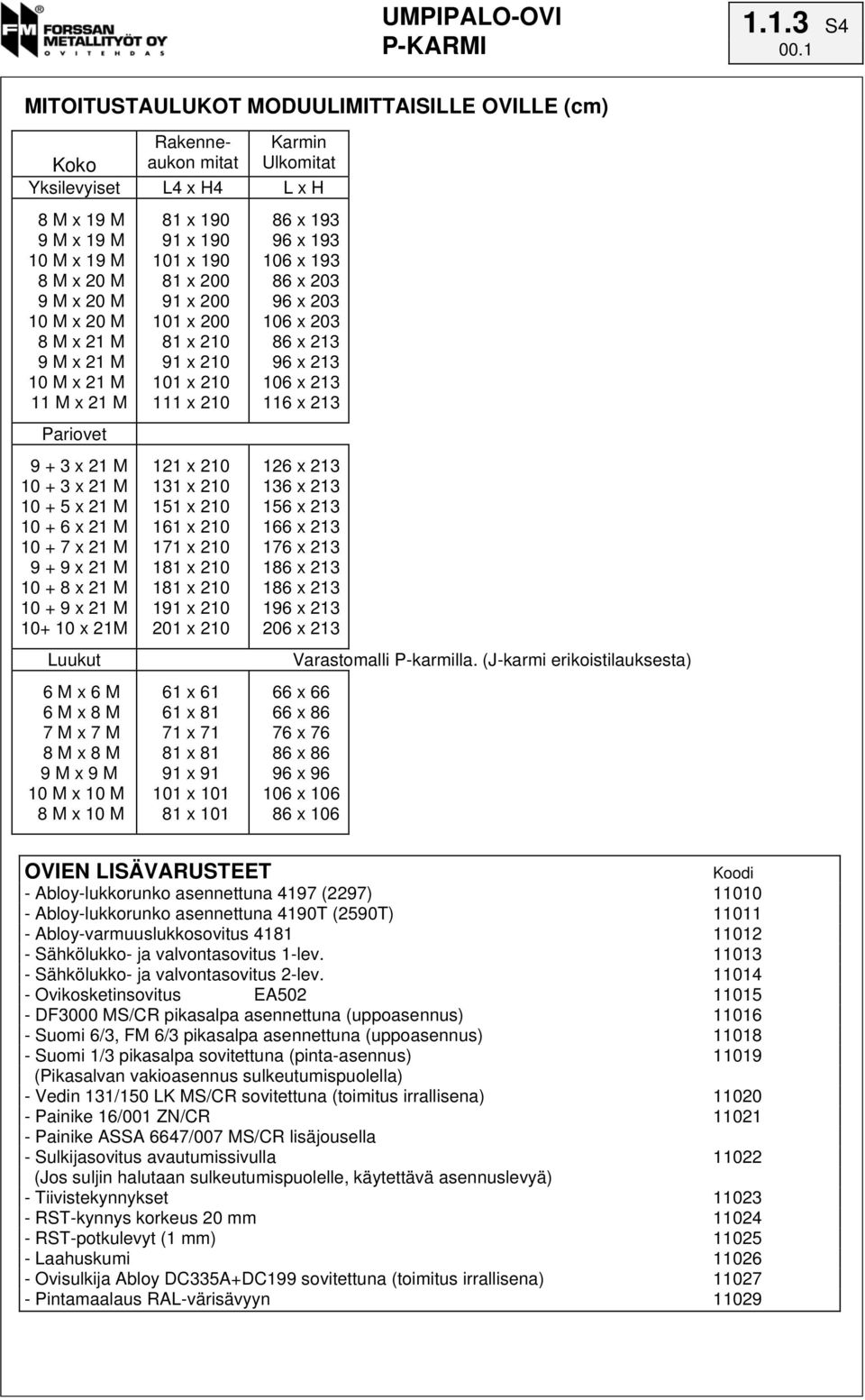

5 1.1.3 S4 MITOITUSTAULUKOT MODUULIMITTAISILLE OVILLE (cm) Rakenne- Karmin Koko aukon mitat Ulkomitat Yksilevyiset L4 x H4 L x H 8 M x 19 M 9 M x 19 M 10 M x 19 M 8 M x 20 M 9 M x 20 M 10 M x 20 M 8 M x 21 M 9 M x 21 M 10 M x 21 M 11 M x 21 M Pariovet x 21 M x 21 M x 21 M x 21 M x 21 M x 21 M x 21 M x 21 M x 21M Luukut 6 M x 6 M 6 M x 8 M 7 M x 7 M 8 M x 8 M 9 M x 9 M 10 M x 10 M 8 M x 10 M 81 x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x 213 Varastomalli P-karmilla. (J-karmi erikoistilauksesta) 66 x x x x x x x 106 OVIEN LISÄVARUSTEET Koodi - Abloy-lukkorunko asennettuna 4197 (2297) Abloy-lukkorunko asennettuna 4190T (2590T) Abloy-varmuuslukkosovitus Sähkölukko- ja valvontasovitus 1-lev Sähkölukko- ja valvontasovitus 2-lev Ovikosketinsovitus EA DF3000 MS/CR pikasalpa asennettuna (uppoasennus) Suomi 6/3, FM 6/3 pikasalpa asennettuna (uppoasennus) Suomi 1/3 pikasalpa sovitettuna (pinta-asennus) (Pikasalvan vakioasennus sulkeutumispuolella) - Vedin 131/150 LK MS/CR sovitettuna (toimitus irrallisena) Painike 16/001 ZN/CR Painike ASSA 6647/007 MS/CR lisäjousella - Sulkijasovitus avautumissivulla (Jos suljin halutaan sulkeutumispuolelle, käytettävä asennuslevyä) - Tiivistekynnykset RST-kynnys korkeus 20 mm RST-potkulevyt (1 mm) Laahuskumi Ovisulkija Abloy DC335A+DC199 sovitettuna (toimitus irrallisena) Pintamaalaus RAL-värisävyyn 11029

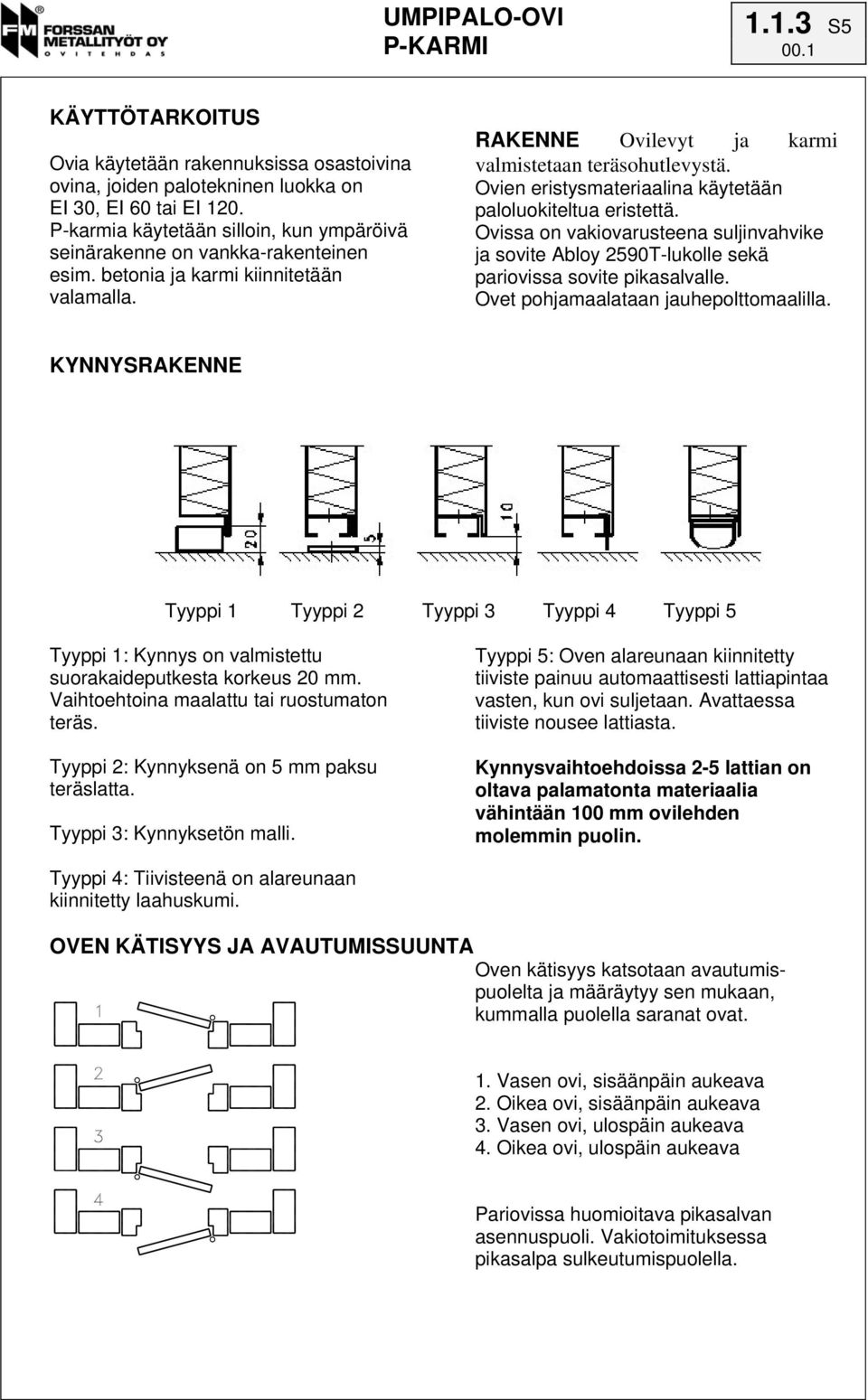

6 1.1.3 S5 KÄYTTÖTARKOITUS Ovia käytetään rakennuksissa osastoivina ovina, joiden palotekninen luokka on EI 30, EI 60 tai EI 120. P-karmia käytetään silloin, kun ympäröivä seinärakenne on vankka-rakenteinen esim. betonia ja karmi kiinnitetään valamalla. RAKENNE Ovilevyt ja karmi valmistetaan teräsohutlevystä. Ovien eristysmateriaalina käytetään paloluokiteltua eristettä. Ovissa on vakiovarusteena suljinvahvike ja sovite Abloy 2590T-lukolle sekä pariovissa sovite pikasalvalle. Ovet pohjamaalataan jauhepolttomaalilla. KYNNYSRAKENNE Tyyppi 1 Tyyppi 2 Tyyppi 3 Tyyppi 4 Tyyppi 5 Tyyppi 1: Kynnys on valmistettu suorakaideputkesta korkeus 20 mm. Vaihtoehtoina maalattu tai ruostumaton teräs. Tyyppi 2: Kynnyksenä on 5 mm paksu teräslatta. Tyyppi 3: Kynnyksetön malli. Tyyppi 5: Oven alareunaan kiinnitetty tiiviste painuu automaattisesti lattiapintaa vasten, kun ovi suljetaan. Avattaessa tiiviste nousee lattiasta. Kynnysvaihtoehdoissa 2-5 lattian on oltava palamatonta materiaalia vähintään 100 mm ovilehden molemmin puolin. Tyyppi 4: Tiivisteenä on alareunaan kiinnitetty laahuskumi. OVEN KÄTISYYS JA AVAUTUMISSUUNTA Oven kätisyys katsotaan avautumispuolelta ja määräytyy sen mukaan, kummalla puolella saranat ovat. 1. Vasen ovi, sisäänpäin aukeava 2. Oikea ovi, sisäänpäin aukeava 3. Vasen ovi, ulospäin aukeava 4. Oikea ovi, ulospäin aukeava Pariovissa huomioitava pikasalvan asennuspuoli. Vakiotoimituksessa pikasalpa sulkeutumispuolella.

7 1.1.3 S6 ASENNUSOHJE 1. Mittaa karmi ja tarkista sen sopivuus aukkoon. 2. Nosta ovilevy / levyt pois asennuksen helpottamiseksi. 3. Nosta karmi pystyyn ja taivuta karmin tartuntalappuja ulospäin siten että karmi asettuu tukevasti rakenneaukkoon. 4. Aseta karmi aukkoon valmiin lattiapinnan päälle ja lukitse karmi ruuvipuristimella seinään. 5. Tarkista karmin pystysuoruus ja kynnyspinnan suoruus vesivaa alla. 7. Nosta ovilevy / levyt saranoilleen. 8. Tarkista oven toimivuus ja suoruus kokeilemalla ovea. Pariovessa tarkista lyönnin suoruus ja että ovilevyjen yläreunat ovat samassa linjassa. 9. Poraa loput kiinnitysreiät ja kiinnitä karmi lyöntitulpilla. Pariovesta on myös syytä kiinnittää kynnys. Voit kiinnittää sen esim. kynnyksen pikasalvan reiän kautta lattiaan poraamalla. 10. Suorita jälkivalu. Jälkivalussa on karmin pullistuminen estettävä. 6. Kiinnitä karmi yläpäästään molemmin puolin lyöntitulpalla ja alapäästään saranapuolelta yhdellä tartunnalla. Parioven ollessa kyseessä kiinnitä alapää käyntioven puolelta yhdellä tartunnalla. Sopiva lyöntitulpan koko on esim. 8 x 60.
