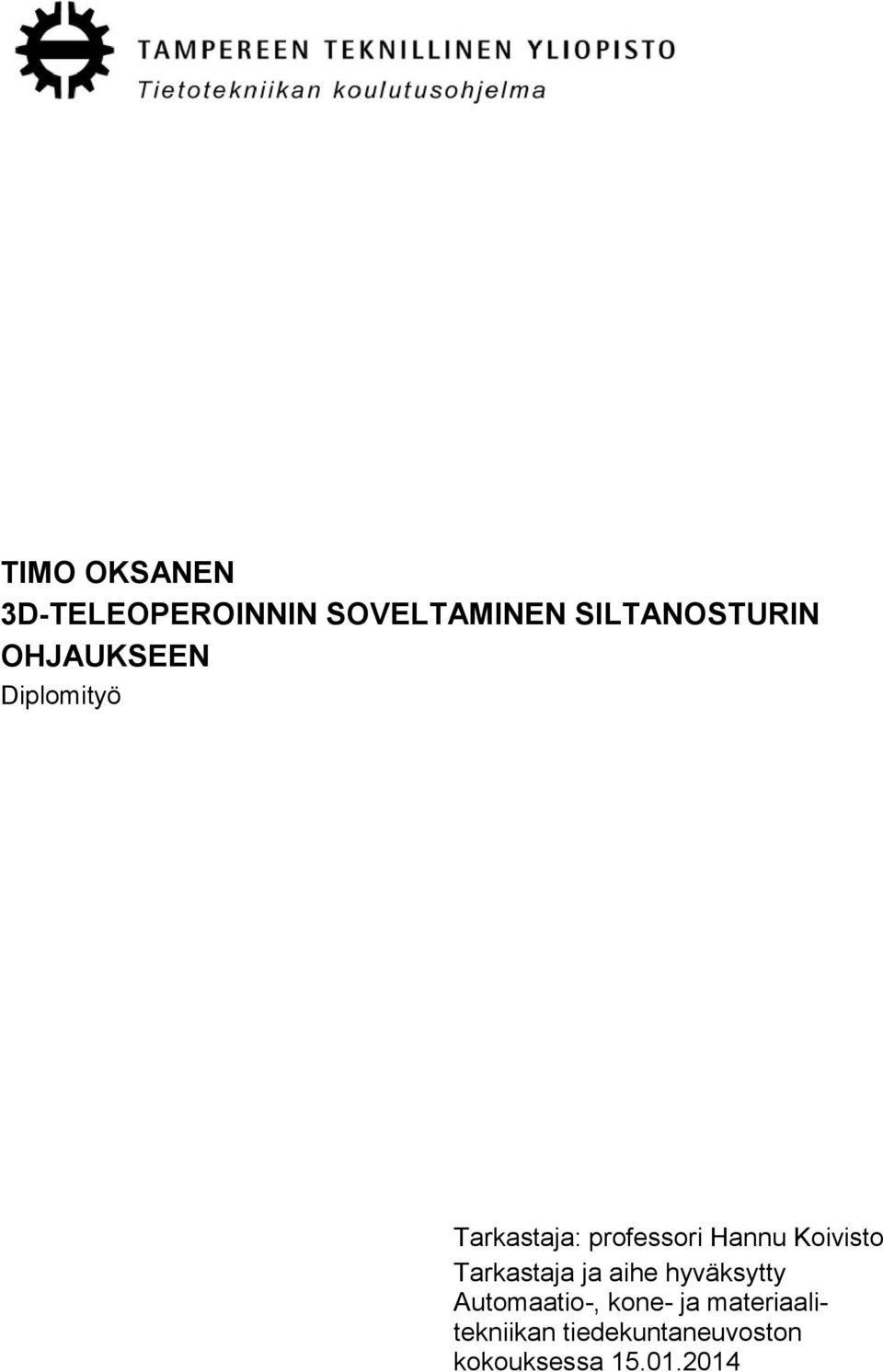

1 TIMO OKSANEN 3D-TELEOPEROINNIN SOVELTAMINEN SILTANOSTURIN OHJAUKSEEN Diplomityö Tarkastaja: professori Hannu Koivisto Tarkastaja ja aihe hyväksytty Automaatio-, kone- ja materiaalitekniikan tiedekuntaneuvoston kokouksessa

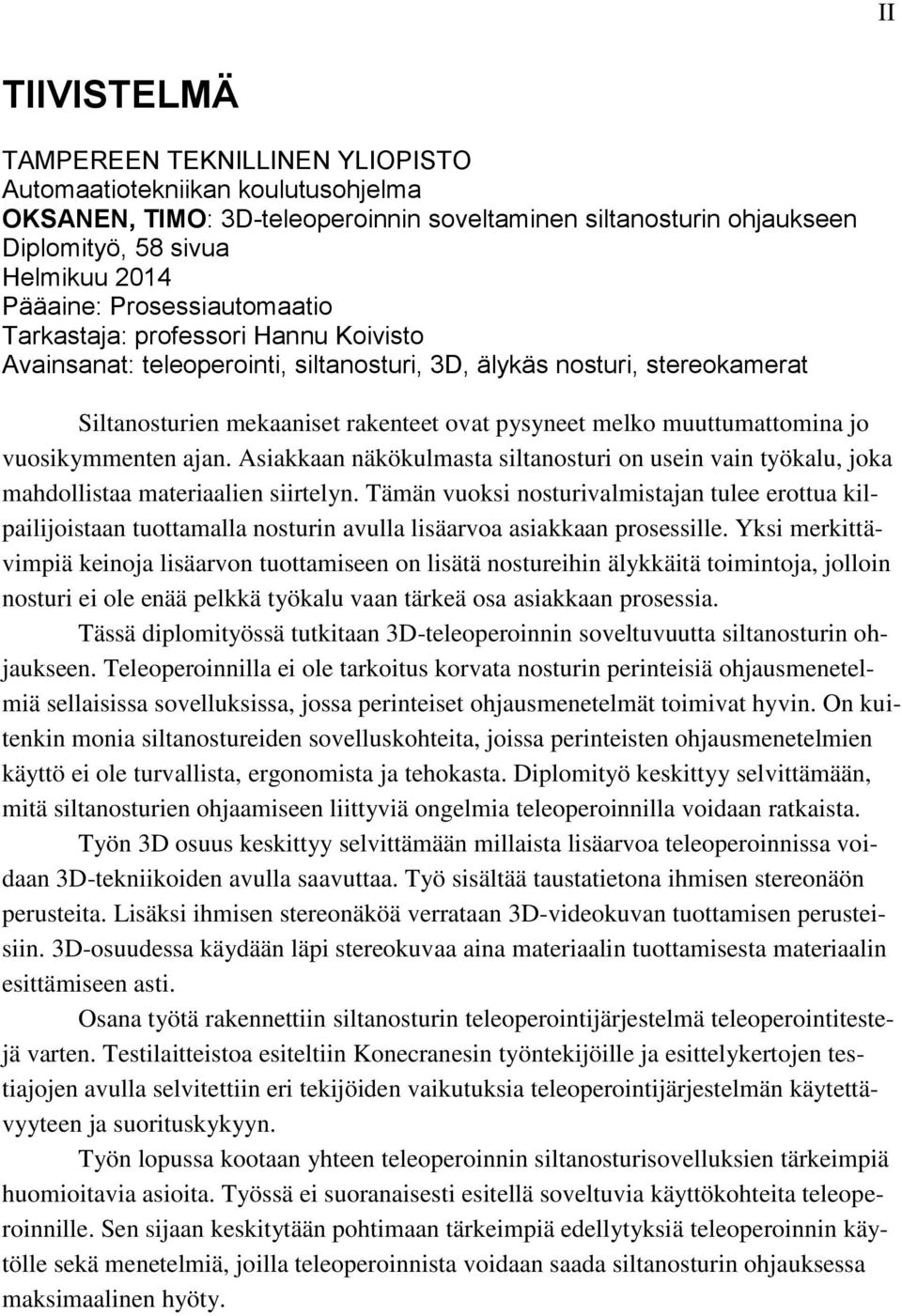

2 II TIIVISTELMÄ TAMPEREEN TEKNILLINEN YLIOPISTO Automaatiotekniikan koulutusohjelma OKSANEN, TIMO: 3D-teleoperoinnin soveltaminen siltanosturin ohjaukseen Diplomityö, 58 sivua Helmikuu 2014 Pääaine: Prosessiautomaatio Tarkastaja: professori Hannu Koivisto Avainsanat: teleoperointi, siltanosturi, 3D, älykäs nosturi, stereokamerat Siltanosturien mekaaniset rakenteet ovat pysyneet melko muuttumattomina jo vuosikymmenten ajan. Asiakkaan näkökulmasta siltanosturi on usein vain työkalu, joka mahdollistaa materiaalien siirtelyn. Tämän vuoksi nosturivalmistajan tulee erottua kilpailijoistaan tuottamalla nosturin avulla lisäarvoa asiakkaan prosessille. Yksi merkittävimpiä keinoja lisäarvon tuottamiseen on lisätä nostureihin älykkäitä toimintoja, jolloin nosturi ei ole enää pelkkä työkalu vaan tärkeä osa asiakkaan prosessia. Tässä diplomityössä tutkitaan 3D-teleoperoinnin soveltuvuutta siltanosturin ohjaukseen. Teleoperoinnilla ei ole tarkoitus korvata nosturin perinteisiä ohjausmenetelmiä sellaisissa sovelluksissa, jossa perinteiset ohjausmenetelmät toimivat hyvin. On kuitenkin monia siltanostureiden sovelluskohteita, joissa perinteisten ohjausmenetelmien käyttö ei ole turvallista, ergonomista ja tehokasta. Diplomityö keskittyy selvittämään, mitä siltanosturien ohjaamiseen liittyviä ongelmia teleoperoinnilla voidaan ratkaista. Työn 3D osuus keskittyy selvittämään millaista lisäarvoa teleoperoinnissa voidaan 3D-tekniikoiden avulla saavuttaa. Työ sisältää taustatietona ihmisen stereonäön perusteita. Lisäksi ihmisen stereonäköä verrataan 3D-videokuvan tuottamisen perusteisiin. 3D-osuudessa käydään läpi stereokuvaa aina materiaalin tuottamisesta materiaalin esittämiseen asti. Osana työtä rakennettiin siltanosturin teleoperointijärjestelmä teleoperointitestejä varten. Testilaitteistoa esiteltiin Konecranesin työntekijöille ja esittelykertojen testiajojen avulla selvitettiin eri tekijöiden vaikutuksia teleoperointijärjestelmän käytettävyyteen ja suorituskykyyn. Työn lopussa kootaan yhteen teleoperoinnin siltanosturisovelluksien tärkeimpiä huomioitavia asioita. Työssä ei suoranaisesti esitellä soveltuvia käyttökohteita teleoperoinnille. Sen sijaan keskitytään pohtimaan tärkeimpiä edellytyksiä teleoperoinnin käytölle sekä menetelmiä, joilla teleoperoinnista voidaan saada siltanosturin ohjauksessa maksimaalinen hyöty.

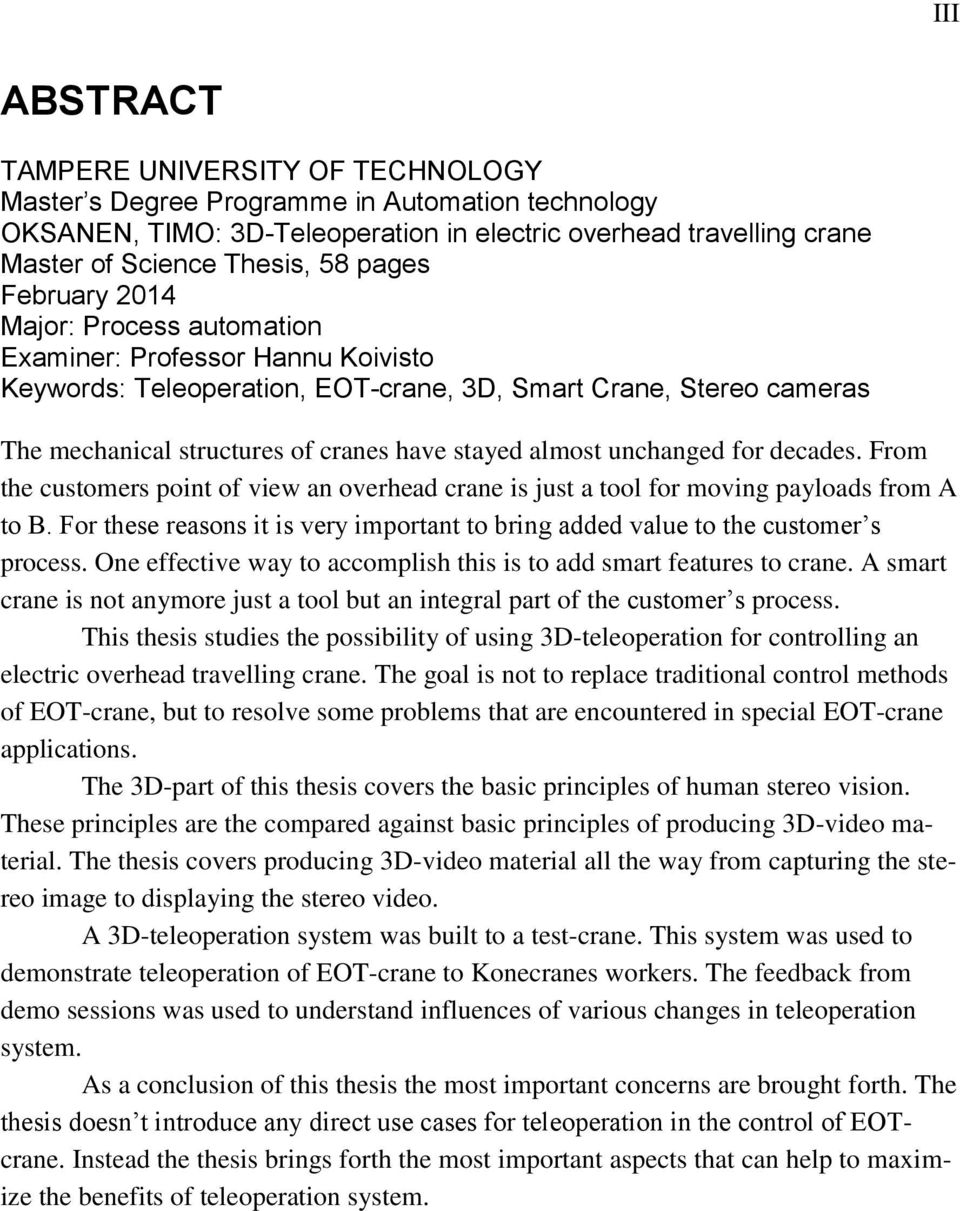

3 III ABSTRACT TAMPERE UNIVERSITY OF TECHNOLOGY Master s Degree Programme in Automation technology OKSANEN, TIMO: 3D-Teleoperation in electric overhead travelling crane Master of Science Thesis, 58 pages February 2014 Major: Process automation Examiner: Professor Hannu Koivisto Keywords: Teleoperation, EOT-crane, 3D, Smart Crane, Stereo cameras The mechanical structures of cranes have stayed almost unchanged for decades. From the customers point of view an overhead crane is just a tool for moving payloads from A to B. For these reasons it is very important to bring added value to the customer s process. One effective way to accomplish this is to add smart features to crane. A smart crane is not anymore just a tool but an integral part of the customer s process. This thesis studies the possibility of using 3D-teleoperation for controlling an electric overhead travelling crane. The goal is not to replace traditional control methods of EOT-crane, but to resolve some problems that are encountered in special EOT-crane applications. The 3D-part of this thesis covers the basic principles of human stereo vision. These principles are the compared against basic principles of producing 3D-video material. The thesis covers producing 3D-video material all the way from capturing the stereo image to displaying the stereo video. A 3D-teleoperation system was built to a test-crane. This system was used to demonstrate teleoperation of EOT-crane to Konecranes workers. The feedback from demo sessions was used to understand influences of various changes in teleoperation system. As a conclusion of this thesis the most important concerns are brought forth. The thesis doesn t introduce any direct use cases for teleoperation in the control of EOTcrane. Instead the thesis brings forth the most important aspects that can help to maximize the benefits of teleoperation system.

4 IV ALKUSANAT Tämä diplomityö on tehty Konecranes Oyj:n Automation & Electrics osastolle Hyvinkäällä. Työ selvittää mahdollisuuksia soveltaa 3D-teleoperointia siltanosturin ohjauksessa. Haluan kiittää esimiestäni Ari Lehtistä, sekä tuotekehitysosaston Lasse Erikssonia äärimmäisen mielenkiintoisen diplomityön aiheen mahdollistamisesta. Suuri kiitos kuuluu myös työn ohjaajalle Mikko Heikkilälle, joka on ollut kommentteineen tärkeä tuki työn kirjoittamisessa ja lisäksi osallistunut aktiivisesti käytännön testeihin. Lisäksi haluan kiittää koko Konecranes Oyj:n Automation & Electrics osaston henkilöstöä miellyttävästä työilmapiiristä, sekä rakentavista kommenteista työhön liittyen. Lopuksi haluan kiittää perhettäni joka on tukenut kiinnostustani tekniikkaan ja mahdollistanut opiskeluni. Hyvinkäällä Timo Oksanen

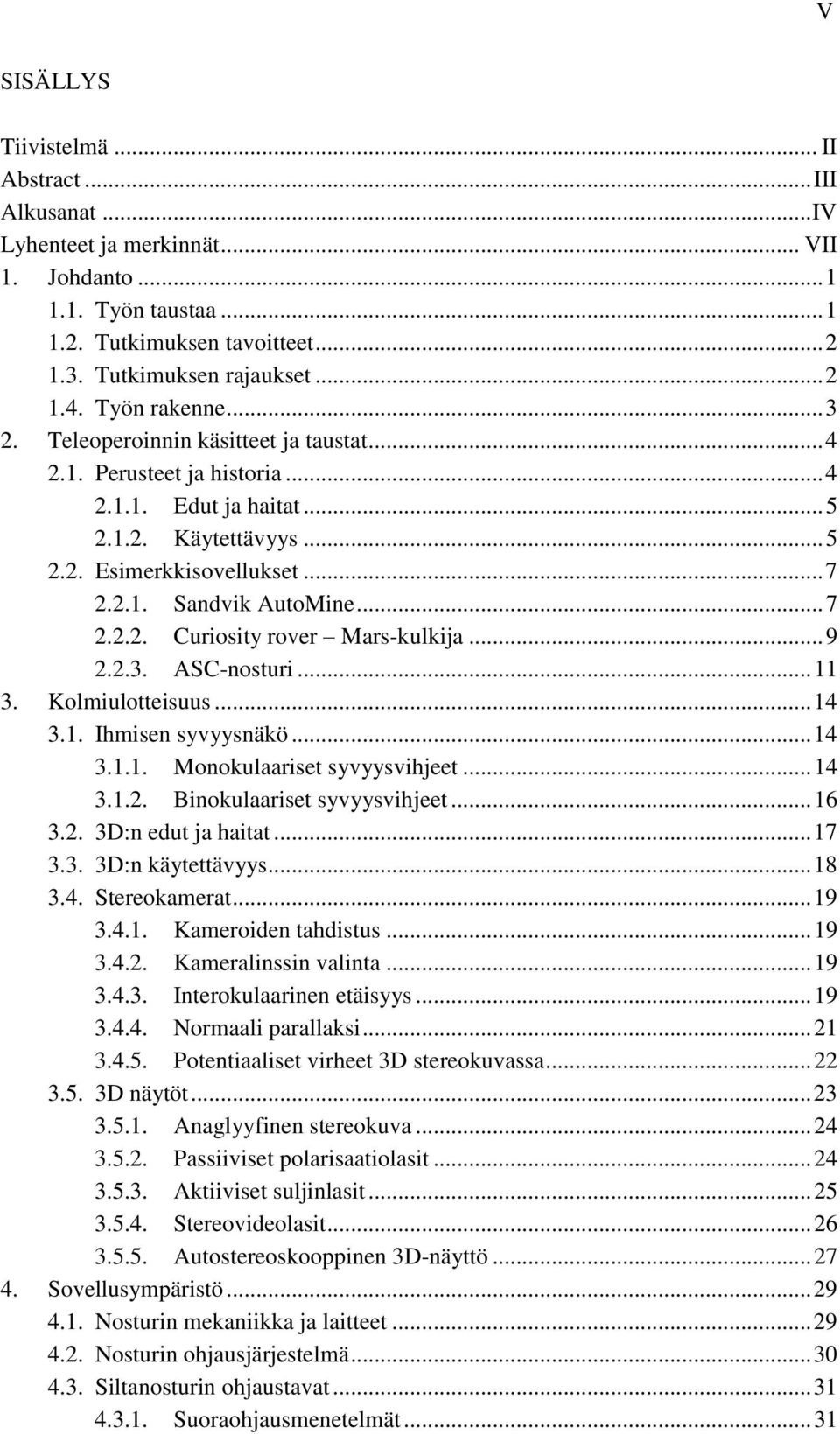

5 V SISÄLLYS Tiivistelmä... II Abstract... III Alkusanat... IV Lyhenteet ja merkinnät... VII 1. Johdanto Työn taustaa Tutkimuksen tavoitteet Tutkimuksen rajaukset Työn rakenne Teleoperoinnin käsitteet ja taustat Perusteet ja historia Edut ja haitat Käytettävyys Esimerkkisovellukset Sandvik AutoMine Curiosity rover Mars-kulkija ASC-nosturi Kolmiulotteisuus Ihmisen syvyysnäkö Monokulaariset syvyysvihjeet Binokulaariset syvyysvihjeet D:n edut ja haitat D:n käytettävyys Stereokamerat Kameroiden tahdistus Kameralinssin valinta Interokulaarinen etäisyys Normaali parallaksi Potentiaaliset virheet 3D stereokuvassa D näytöt Anaglyyfinen stereokuva Passiiviset polarisaatiolasit Aktiiviset suljinlasit Stereovideolasit Autostereoskooppinen 3D-näyttö Sovellusympäristö Nosturin mekaniikka ja laitteet Nosturin ohjausjärjestelmä Siltanosturin ohjaustavat Suoraohjausmenetelmät... 31

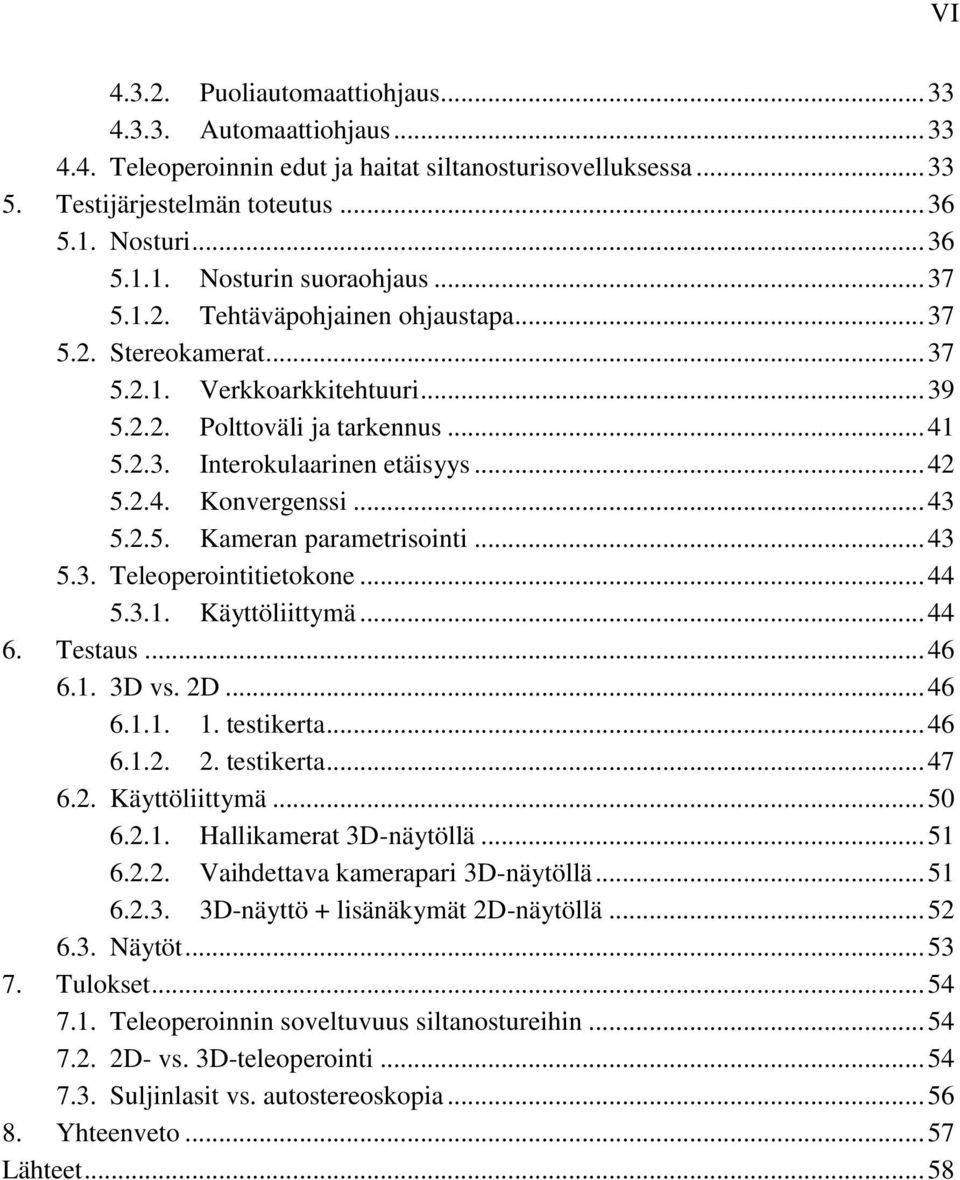

6 Puoliautomaattiohjaus Automaattiohjaus Teleoperoinnin edut ja haitat siltanosturisovelluksessa Testijärjestelmän toteutus Nosturi Nosturin suoraohjaus Tehtäväpohjainen ohjaustapa Stereokamerat Verkkoarkkitehtuuri Polttoväli ja tarkennus Interokulaarinen etäisyys Konvergenssi Kameran parametrisointi Teleoperointitietokone Käyttöliittymä Testaus D vs. 2D testikerta testikerta Käyttöliittymä Hallikamerat 3D-näytöllä Vaihdettava kamerapari 3D-näytöllä D-näyttö + lisänäkymät 2D-näytöllä Näytöt Tulokset Teleoperoinnin soveltuvuus siltanostureihin D- vs. 3D-teleoperointi Suljinlasit vs. autostereoskopia Yhteenveto Lähteet VI

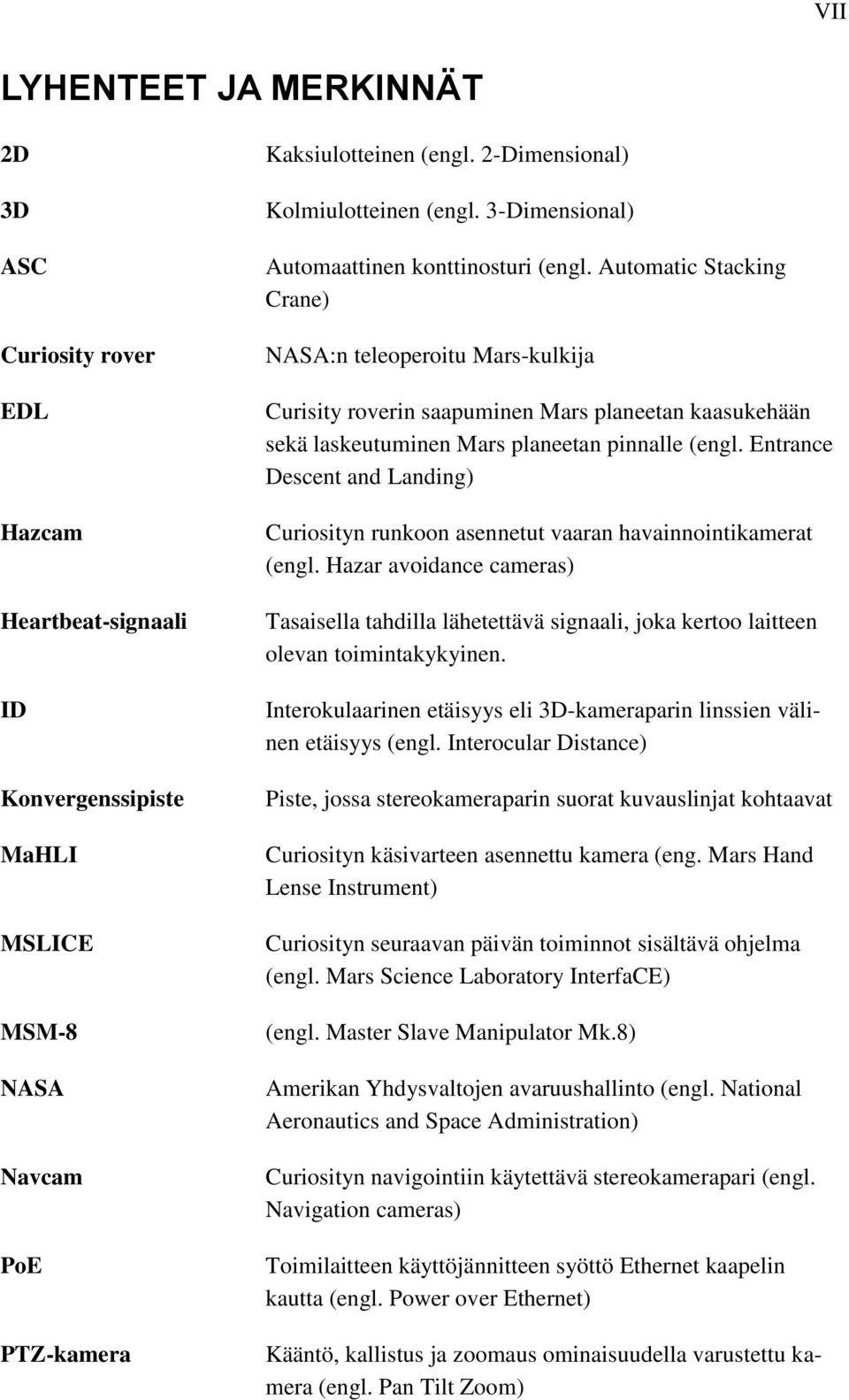

7 VII LYHENTEET JA MERKINNÄT 2D 3D ASC Curiosity rover EDL Hazcam Heartbeat-signaali ID Konvergenssipiste MaHLI MSLICE MSM-8 NASA Navcam PoE PTZ-kamera Kaksiulotteinen (engl. 2-Dimensional) Kolmiulotteinen (engl. 3-Dimensional) Automaattinen konttinosturi (engl. Automatic Stacking Crane) NASA:n teleoperoitu Mars-kulkija Curisity roverin saapuminen Mars planeetan kaasukehään sekä laskeutuminen Mars planeetan pinnalle (engl. Entrance Descent and Landing) Curiosityn runkoon asennetut vaaran havainnointikamerat (engl. Hazar avoidance cameras) Tasaisella tahdilla lähetettävä signaali, joka kertoo laitteen olevan toimintakykyinen. Interokulaarinen etäisyys eli 3D-kameraparin linssien välinen etäisyys (engl. Interocular Distance) Piste, jossa stereokameraparin suorat kuvauslinjat kohtaavat Curiosityn käsivarteen asennettu kamera (eng. Mars Hand Lense Instrument) Curiosityn seuraavan päivän toiminnot sisältävä ohjelma (engl. Mars Science Laboratory InterfaCE) (engl. Master Slave Manipulator Mk.8) Amerikan Yhdysvaltojen avaruushallinto (engl. National Aeronautics and Space Administration) Curiosityn navigointiin käytettävä stereokamerapari (engl. Navigation cameras) Toimilaitteen käyttöjännitteen syöttö Ethernet kaapelin kautta (engl. Power over Ethernet) Kääntö, kallistus ja zoomaus ominaisuudella varustettu kamera (engl. Pan Tilt Zoom)

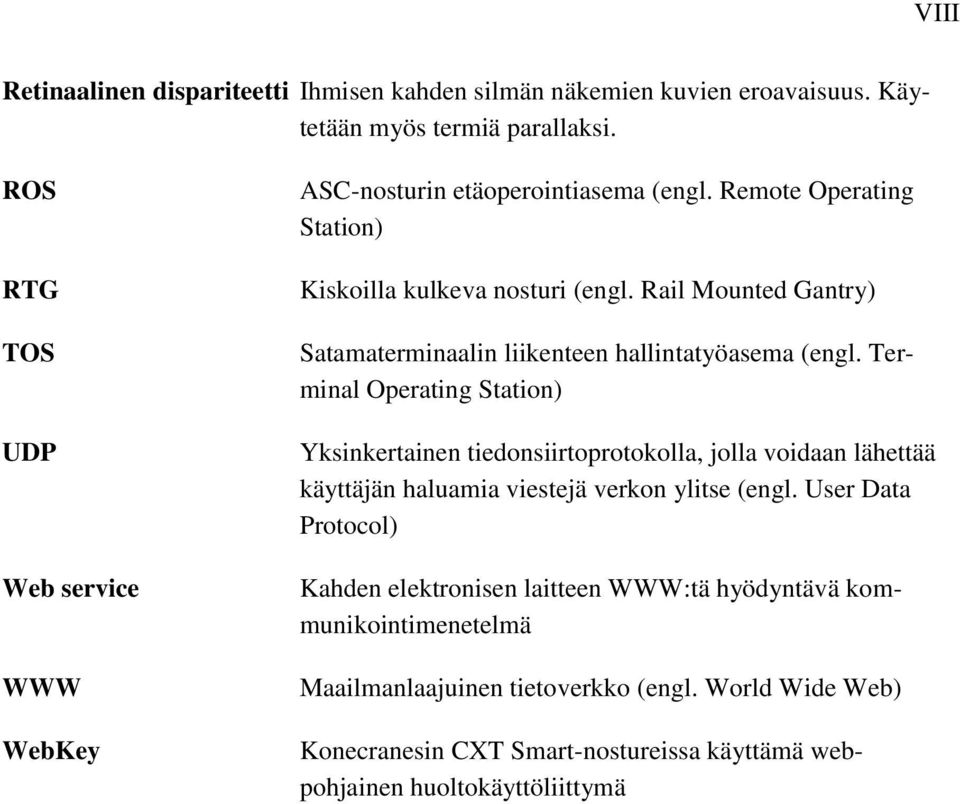

8 VIII Retinaalinen dispariteetti Ihmisen kahden silmän näkemien kuvien eroavaisuus. Käytetään myös termiä parallaksi. ROS RTG TOS UDP Web service WWW WebKey ASC-nosturin etäoperointiasema (engl. Remote Operating Station) Kiskoilla kulkeva nosturi (engl. Rail Mounted Gantry) Satamaterminaalin liikenteen hallintatyöasema (engl. Terminal Operating Station) Yksinkertainen tiedonsiirtoprotokolla, jolla voidaan lähettää käyttäjän haluamia viestejä verkon ylitse (engl. User Data Protocol) Kahden elektronisen laitteen WWW:tä hyödyntävä kommunikointimenetelmä Maailmanlaajuinen tietoverkko (engl. World Wide Web) Konecranesin CXT Smart-nostureissa käyttämä webpohjainen huoltokäyttöliittymä

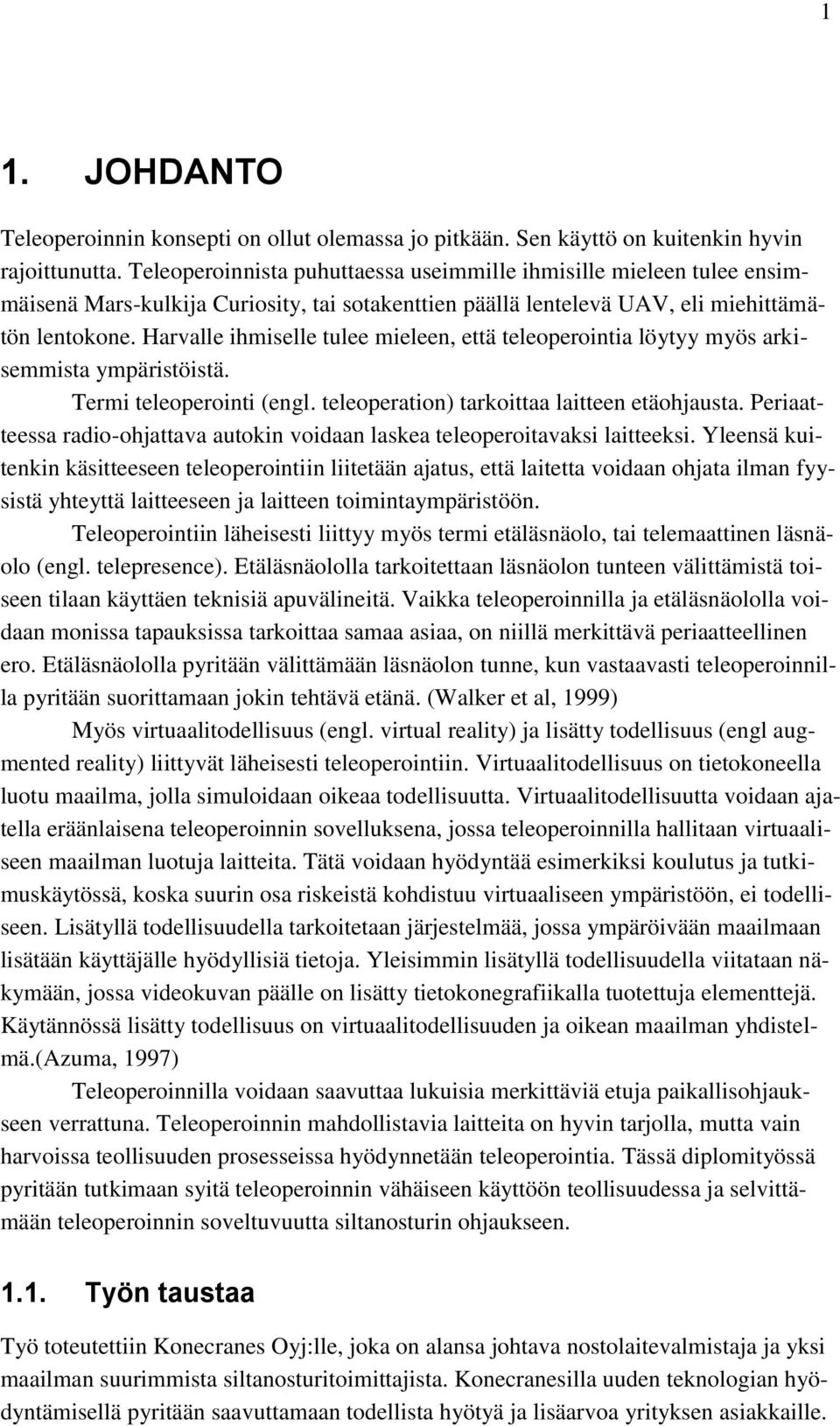

9 1 1. JOHDANTO Teleoperoinnin konsepti on ollut olemassa jo pitkään. Sen käyttö on kuitenkin hyvin rajoittunutta. Teleoperoinnista puhuttaessa useimmille ihmisille mieleen tulee ensimmäisenä Mars-kulkija Curiosity, tai sotakenttien päällä lentelevä UAV, eli miehittämätön lentokone. Harvalle ihmiselle tulee mieleen, että teleoperointia löytyy myös arkisemmista ympäristöistä. Termi teleoperointi (engl. teleoperation) tarkoittaa laitteen etäohjausta. Periaatteessa radio-ohjattava autokin voidaan laskea teleoperoitavaksi laitteeksi. Yleensä kuitenkin käsitteeseen teleoperointiin liitetään ajatus, että laitetta voidaan ohjata ilman fyysistä yhteyttä laitteeseen ja laitteen toimintaympäristöön. Teleoperointiin läheisesti liittyy myös termi etäläsnäolo, tai telemaattinen läsnäolo (engl. telepresence). Etäläsnäololla tarkoitettaan läsnäolon tunteen välittämistä toiseen tilaan käyttäen teknisiä apuvälineitä. Vaikka teleoperoinnilla ja etäläsnäololla voidaan monissa tapauksissa tarkoittaa samaa asiaa, on niillä merkittävä periaatteellinen ero. Etäläsnäololla pyritään välittämään läsnäolon tunne, kun vastaavasti teleoperoinnilla pyritään suorittamaan jokin tehtävä etänä. (Walker et al, 1999) Myös virtuaalitodellisuus (engl. virtual reality) ja lisätty todellisuus (engl augmented reality) liittyvät läheisesti teleoperointiin. Virtuaalitodellisuus on tietokoneella luotu maailma, jolla simuloidaan oikeaa todellisuutta. Virtuaalitodellisuutta voidaan ajatella eräänlaisena teleoperoinnin sovelluksena, jossa teleoperoinnilla hallitaan virtuaaliseen maailman luotuja laitteita. Tätä voidaan hyödyntää esimerkiksi koulutus ja tutkimuskäytössä, koska suurin osa riskeistä kohdistuu virtuaaliseen ympäristöön, ei todelliseen. Lisätyllä todellisuudella tarkoitetaan järjestelmää, jossa ympäröivään maailmaan lisätään käyttäjälle hyödyllisiä tietoja. Yleisimmin lisätyllä todellisuudella viitataan näkymään, jossa videokuvan päälle on lisätty tietokonegrafiikalla tuotettuja elementtejä. Käytännössä lisätty todellisuus on virtuaalitodellisuuden ja oikean maailman yhdistelmä.(azuma, 1997) Teleoperoinnilla voidaan saavuttaa lukuisia merkittäviä etuja paikallisohjaukseen verrattuna. Teleoperoinnin mahdollistavia laitteita on hyvin tarjolla, mutta vain harvoissa teollisuuden prosesseissa hyödynnetään teleoperointia. Tässä diplomityössä pyritään tutkimaan syitä teleoperoinnin vähäiseen käyttöön teollisuudessa ja selvittämään teleoperoinnin soveltuvuutta siltanosturin ohjaukseen Työn taustaa Työ toteutettiin Konecranes Oyj:lle, joka on alansa johtava nostolaitevalmistaja ja yksi maailman suurimmista siltanosturitoimittajista. Konecranesilla uuden teknologian hyödyntämisellä pyritään saavuttamaan todellista hyötyä ja lisäarvoa yrityksen asiakkaille.

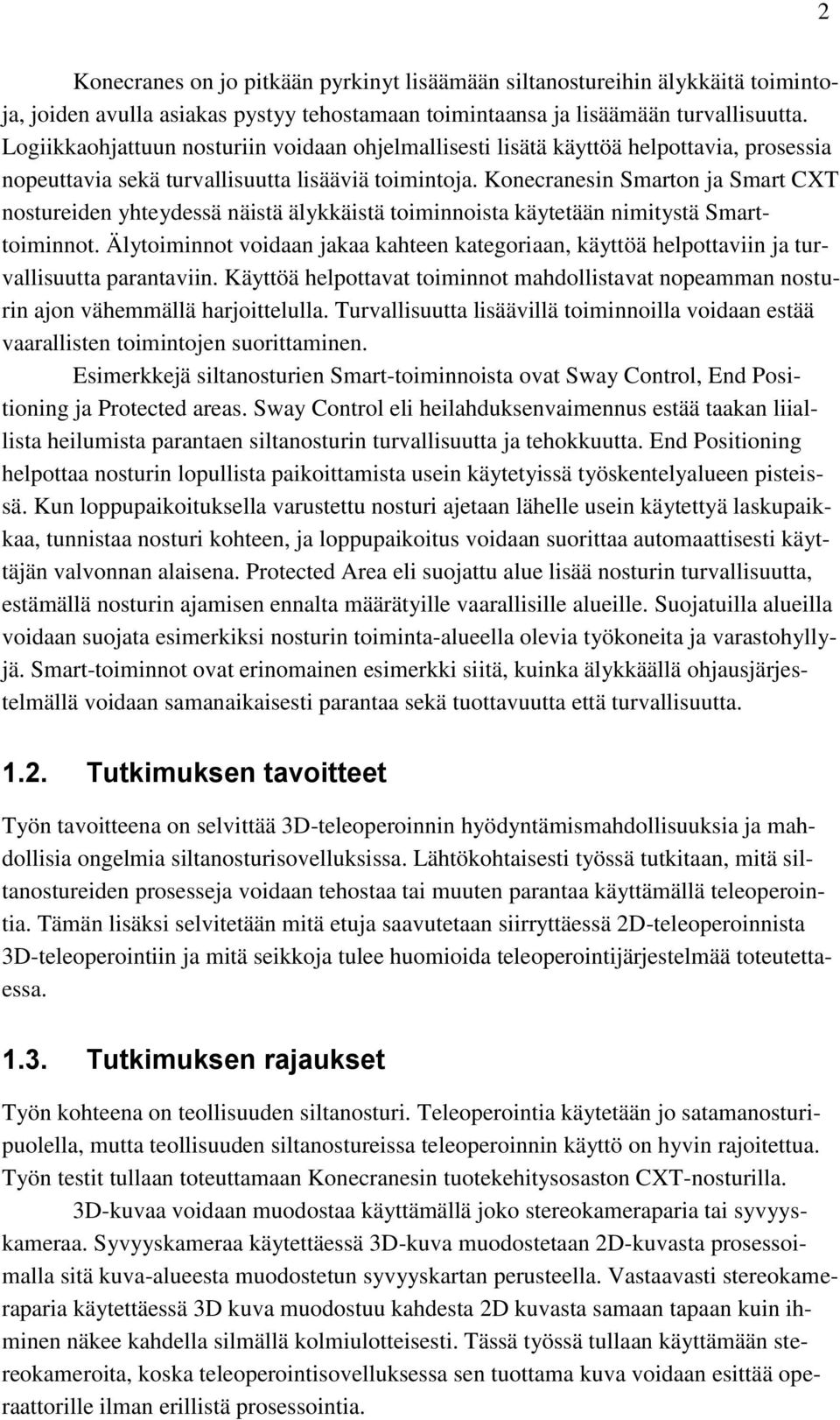

10 2 Konecranes on jo pitkään pyrkinyt lisäämään siltanostureihin älykkäitä toimintoja, joiden avulla asiakas pystyy tehostamaan toimintaansa ja lisäämään turvallisuutta. Logiikkaohjattuun nosturiin voidaan ohjelmallisesti lisätä käyttöä helpottavia, prosessia nopeuttavia sekä turvallisuutta lisääviä toimintoja. Konecranesin Smarton ja Smart CXT nostureiden yhteydessä näistä älykkäistä toiminnoista käytetään nimitystä Smarttoiminnot. Älytoiminnot voidaan jakaa kahteen kategoriaan, käyttöä helpottaviin ja turvallisuutta parantaviin. Käyttöä helpottavat toiminnot mahdollistavat nopeamman nosturin ajon vähemmällä harjoittelulla. Turvallisuutta lisäävillä toiminnoilla voidaan estää vaarallisten toimintojen suorittaminen. Esimerkkejä siltanosturien Smart-toiminnoista ovat Sway Control, End Positioning ja Protected areas. Sway Control eli heilahduksenvaimennus estää taakan liiallista heilumista parantaen siltanosturin turvallisuutta ja tehokkuutta. End Positioning helpottaa nosturin lopullista paikoittamista usein käytetyissä työskentelyalueen pisteissä. Kun loppupaikoituksella varustettu nosturi ajetaan lähelle usein käytettyä laskupaikkaa, tunnistaa nosturi kohteen, ja loppupaikoitus voidaan suorittaa automaattisesti käyttäjän valvonnan alaisena. Protected Area eli suojattu alue lisää nosturin turvallisuutta, estämällä nosturin ajamisen ennalta määrätyille vaarallisille alueille. Suojatuilla alueilla voidaan suojata esimerkiksi nosturin toiminta-alueella olevia työkoneita ja varastohyllyjä. Smart-toiminnot ovat erinomainen esimerkki siitä, kuinka älykkäällä ohjausjärjestelmällä voidaan samanaikaisesti parantaa sekä tuottavuutta että turvallisuutta Tutkimuksen tavoitteet Työn tavoitteena on selvittää 3D-teleoperoinnin hyödyntämismahdollisuuksia ja mahdollisia ongelmia siltanosturisovelluksissa. Lähtökohtaisesti työssä tutkitaan, mitä siltanostureiden prosesseja voidaan tehostaa tai muuten parantaa käyttämällä teleoperointia. Tämän lisäksi selvitetään mitä etuja saavutetaan siirryttäessä 2D-teleoperoinnista 3D-teleoperointiin ja mitä seikkoja tulee huomioida teleoperointijärjestelmää toteutettaessa Tutkimuksen rajaukset Työn kohteena on teollisuuden siltanosturi. Teleoperointia käytetään jo satamanosturipuolella, mutta teollisuuden siltanostureissa teleoperoinnin käyttö on hyvin rajoitettua. Työn testit tullaan toteuttamaan Konecranesin tuotekehitysosaston CXT-nosturilla. 3D-kuvaa voidaan muodostaa käyttämällä joko stereokameraparia tai syvyyskameraa. Syvyyskameraa käytettäessä 3D-kuva muodostetaan 2D-kuvasta prosessoimalla sitä kuva-alueesta muodostetun syvyyskartan perusteella. Vastaavasti stereokameraparia käytettäessä 3D kuva muodostuu kahdesta 2D kuvasta samaan tapaan kuin ihminen näkee kahdella silmällä kolmiulotteisesti. Tässä työssä tullaan käyttämään stereokameroita, koska teleoperointisovelluksessa sen tuottama kuva voidaan esittää operaattorille ilman erillistä prosessointia.

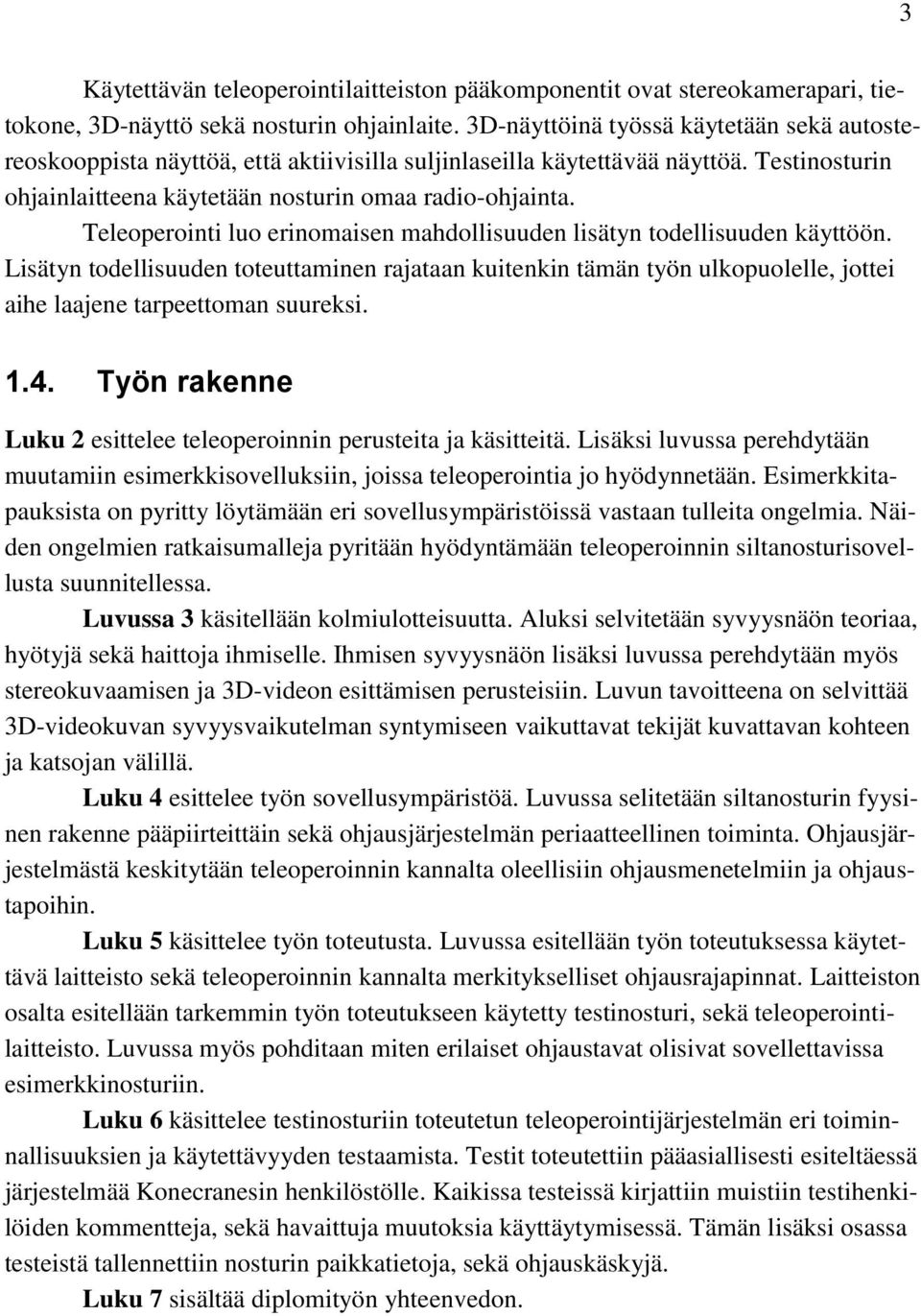

11 3 Käytettävän teleoperointilaitteiston pääkomponentit ovat stereokamerapari, tietokone, 3D-näyttö sekä nosturin ohjainlaite. 3D-näyttöinä työssä käytetään sekä autostereoskooppista näyttöä, että aktiivisilla suljinlaseilla käytettävää näyttöä. Testinosturin ohjainlaitteena käytetään nosturin omaa radio-ohjainta. Teleoperointi luo erinomaisen mahdollisuuden lisätyn todellisuuden käyttöön. Lisätyn todellisuuden toteuttaminen rajataan kuitenkin tämän työn ulkopuolelle, jottei aihe laajene tarpeettoman suureksi Työn rakenne Luku 2 esittelee teleoperoinnin perusteita ja käsitteitä. Lisäksi luvussa perehdytään muutamiin esimerkkisovelluksiin, joissa teleoperointia jo hyödynnetään. Esimerkkitapauksista on pyritty löytämään eri sovellusympäristöissä vastaan tulleita ongelmia. Näiden ongelmien ratkaisumalleja pyritään hyödyntämään teleoperoinnin siltanosturisovellusta suunnitellessa. Luvussa 3 käsitellään kolmiulotteisuutta. Aluksi selvitetään syvyysnäön teoriaa, hyötyjä sekä haittoja ihmiselle. Ihmisen syvyysnäön lisäksi luvussa perehdytään myös stereokuvaamisen ja 3D-videon esittämisen perusteisiin. Luvun tavoitteena on selvittää 3D-videokuvan syvyysvaikutelman syntymiseen vaikuttavat tekijät kuvattavan kohteen ja katsojan välillä. Luku 4 esittelee työn sovellusympäristöä. Luvussa selitetään siltanosturin fyysinen rakenne pääpiirteittäin sekä ohjausjärjestelmän periaatteellinen toiminta. Ohjausjärjestelmästä keskitytään teleoperoinnin kannalta oleellisiin ohjausmenetelmiin ja ohjaustapoihin. Luku 5 käsittelee työn toteutusta. Luvussa esitellään työn toteutuksessa käytettävä laitteisto sekä teleoperoinnin kannalta merkitykselliset ohjausrajapinnat. Laitteiston osalta esitellään tarkemmin työn toteutukseen käytetty testinosturi, sekä teleoperointilaitteisto. Luvussa myös pohditaan miten erilaiset ohjaustavat olisivat sovellettavissa esimerkkinosturiin. Luku 6 käsittelee testinosturiin toteutetun teleoperointijärjestelmän eri toiminnallisuuksien ja käytettävyyden testaamista. Testit toteutettiin pääasiallisesti esiteltäessä järjestelmää Konecranesin henkilöstölle. Kaikissa testeissä kirjattiin muistiin testihenkilöiden kommentteja, sekä havaittuja muutoksia käyttäytymisessä. Tämän lisäksi osassa testeistä tallennettiin nosturin paikkatietoja, sekä ohjauskäskyjä. Luku 7 sisältää diplomityön yhteenvedon.

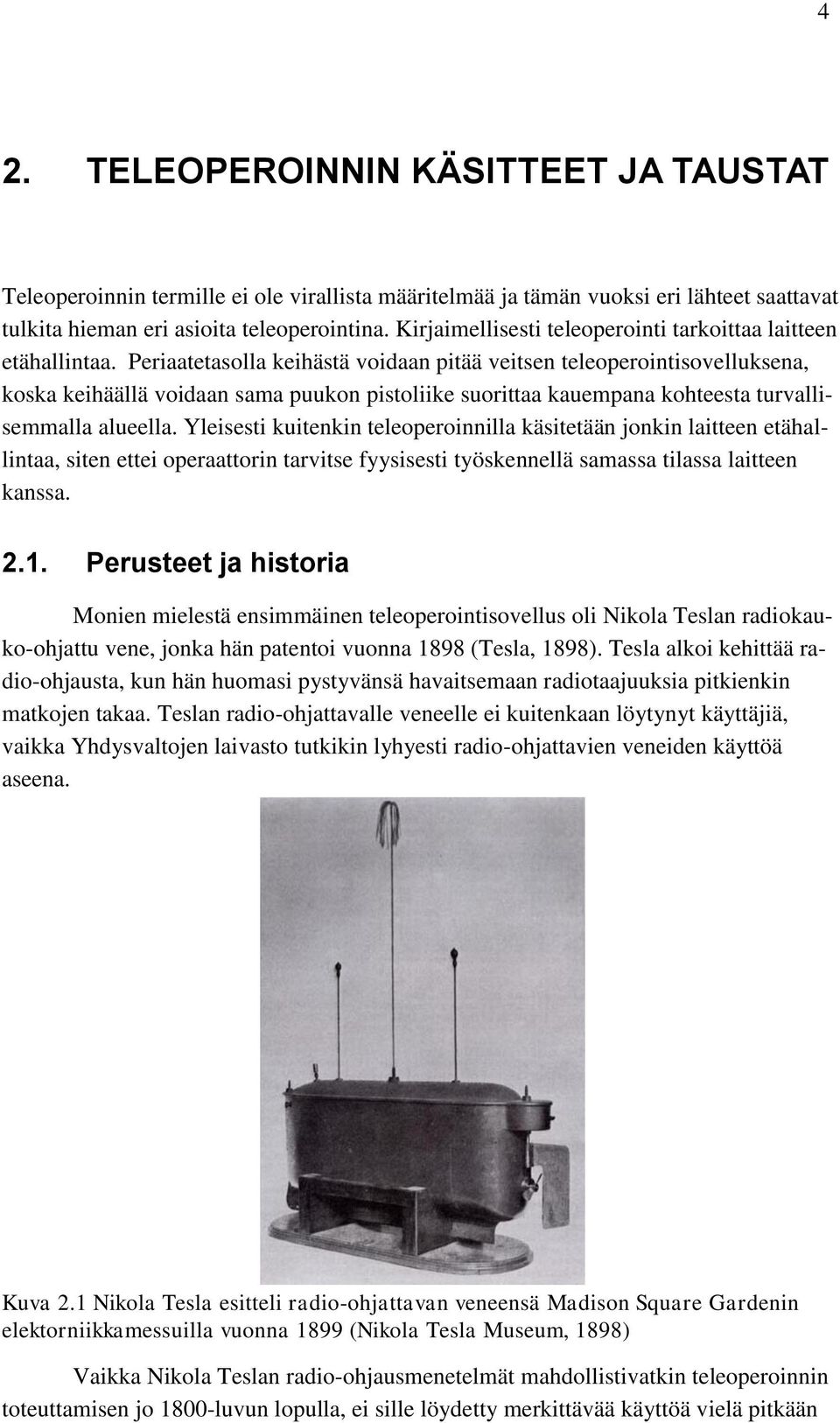

12 4 2. TELEOPEROINNIN KÄSITTEET JA TAUSTAT Teleoperoinnin termille ei ole virallista määritelmää ja tämän vuoksi eri lähteet saattavat tulkita hieman eri asioita teleoperointina. Kirjaimellisesti teleoperointi tarkoittaa laitteen etähallintaa. Periaatetasolla keihästä voidaan pitää veitsen teleoperointisovelluksena, koska keihäällä voidaan sama puukon pistoliike suorittaa kauempana kohteesta turvallisemmalla alueella. Yleisesti kuitenkin teleoperoinnilla käsitetään jonkin laitteen etähallintaa, siten ettei operaattorin tarvitse fyysisesti työskennellä samassa tilassa laitteen kanssa Perusteet ja historia Monien mielestä ensimmäinen teleoperointisovellus oli Nikola Teslan radiokauko-ohjattu vene, jonka hän patentoi vuonna 1898 (Tesla, 1898). Tesla alkoi kehittää radio-ohjausta, kun hän huomasi pystyvänsä havaitsemaan radiotaajuuksia pitkienkin matkojen takaa. Teslan radio-ohjattavalle veneelle ei kuitenkaan löytynyt käyttäjiä, vaikka Yhdysvaltojen laivasto tutkikin lyhyesti radio-ohjattavien veneiden käyttöä aseena. Kuva 2.1 Nikola Tesla esitteli radio-ohjattavan veneensä Madison Square Gardenin elektorniikkamessuilla vuonna 1899 (Nikola Tesla Museum, 1898) Vaikka Nikola Teslan radio-ohjausmenetelmät mahdollistivatkin teleoperoinnin toteuttamisen jo 1800-luvun lopulla, ei sille löydetty merkittävää käyttöä vielä pitkään

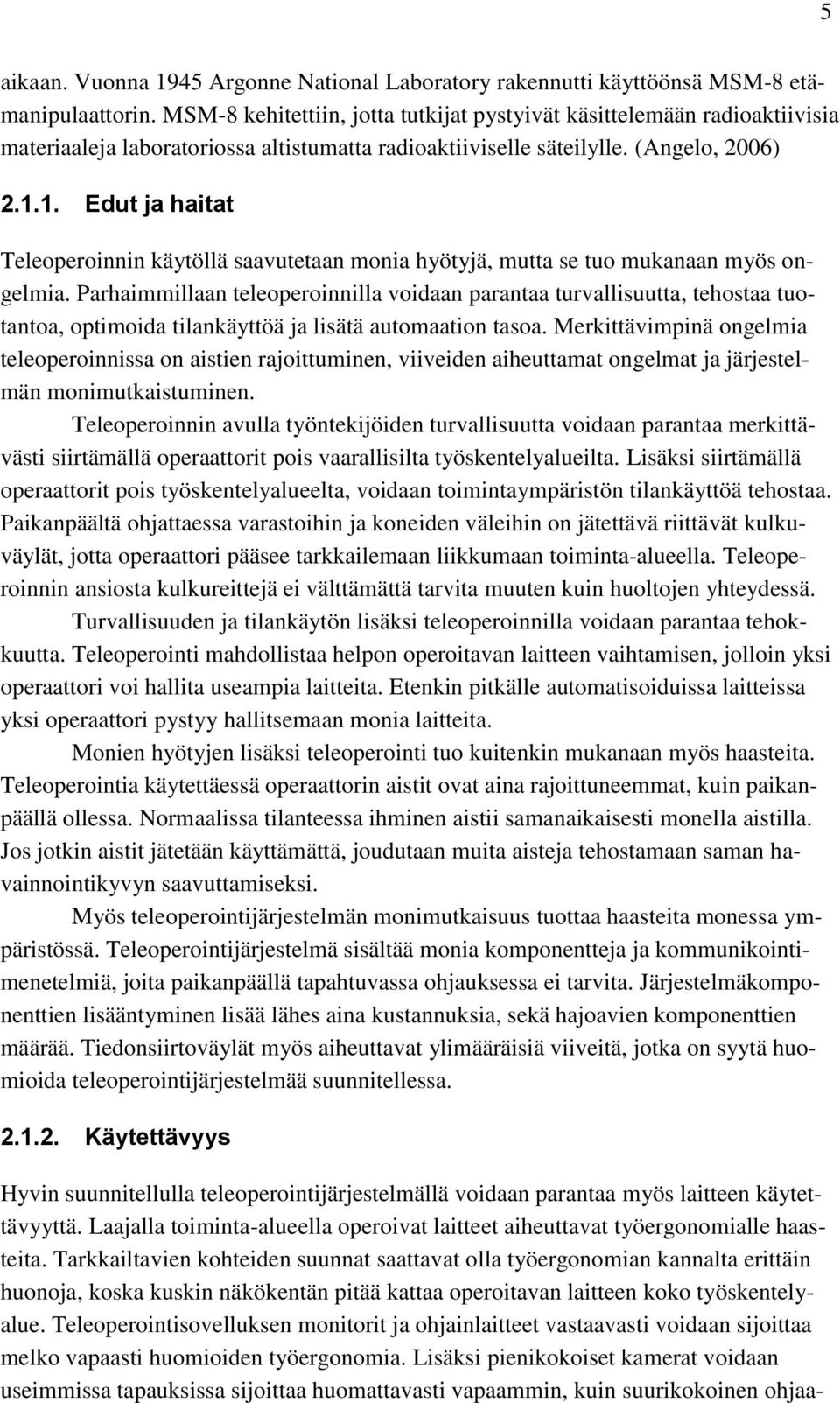

13 5 aikaan. Vuonna 1945 Argonne National Laboratory rakennutti käyttöönsä MSM-8 etämanipulaattorin. MSM-8 kehitettiin, jotta tutkijat pystyivät käsittelemään radioaktiivisia materiaaleja laboratoriossa altistumatta radioaktiiviselle säteilylle. (Angelo, 2006) Edut ja haitat Teleoperoinnin käytöllä saavutetaan monia hyötyjä, mutta se tuo mukanaan myös ongelmia. Parhaimmillaan teleoperoinnilla voidaan parantaa turvallisuutta, tehostaa tuotantoa, optimoida tilankäyttöä ja lisätä automaation tasoa. Merkittävimpinä ongelmia teleoperoinnissa on aistien rajoittuminen, viiveiden aiheuttamat ongelmat ja järjestelmän monimutkaistuminen. Teleoperoinnin avulla työntekijöiden turvallisuutta voidaan parantaa merkittävästi siirtämällä operaattorit pois vaarallisilta työskentelyalueilta. Lisäksi siirtämällä operaattorit pois työskentelyalueelta, voidaan toimintaympäristön tilankäyttöä tehostaa. Paikanpäältä ohjattaessa varastoihin ja koneiden väleihin on jätettävä riittävät kulkuväylät, jotta operaattori pääsee tarkkailemaan liikkumaan toiminta-alueella. Teleoperoinnin ansiosta kulkureittejä ei välttämättä tarvita muuten kuin huoltojen yhteydessä. Turvallisuuden ja tilankäytön lisäksi teleoperoinnilla voidaan parantaa tehokkuutta. Teleoperointi mahdollistaa helpon operoitavan laitteen vaihtamisen, jolloin yksi operaattori voi hallita useampia laitteita. Etenkin pitkälle automatisoiduissa laitteissa yksi operaattori pystyy hallitsemaan monia laitteita. Monien hyötyjen lisäksi teleoperointi tuo kuitenkin mukanaan myös haasteita. Teleoperointia käytettäessä operaattorin aistit ovat aina rajoittuneemmat, kuin paikanpäällä ollessa. Normaalissa tilanteessa ihminen aistii samanaikaisesti monella aistilla. Jos jotkin aistit jätetään käyttämättä, joudutaan muita aisteja tehostamaan saman havainnointikyvyn saavuttamiseksi. Myös teleoperointijärjestelmän monimutkaisuus tuottaa haasteita monessa ympäristössä. Teleoperointijärjestelmä sisältää monia komponentteja ja kommunikointimenetelmiä, joita paikanpäällä tapahtuvassa ohjauksessa ei tarvita. Järjestelmäkomponenttien lisääntyminen lisää lähes aina kustannuksia, sekä hajoavien komponenttien määrää. Tiedonsiirtoväylät myös aiheuttavat ylimääräisiä viiveitä, jotka on syytä huomioida teleoperointijärjestelmää suunnitellessa Käytettävyys Hyvin suunnitellulla teleoperointijärjestelmällä voidaan parantaa myös laitteen käytettävyyttä. Laajalla toiminta-alueella operoivat laitteet aiheuttavat työergonomialle haasteita. Tarkkailtavien kohteiden suunnat saattavat olla työergonomian kannalta erittäin huonoja, koska kuskin näkökentän pitää kattaa operoitavan laitteen koko työskentelyalue. Teleoperointisovelluksen monitorit ja ohjainlaitteet vastaavasti voidaan sijoittaa melko vapaasti huomioiden työergonomia. Lisäksi pienikokoiset kamerat voidaan useimmissa tapauksissa sijoittaa huomattavasti vapaammin, kuin suurikokoinen ohjaa-

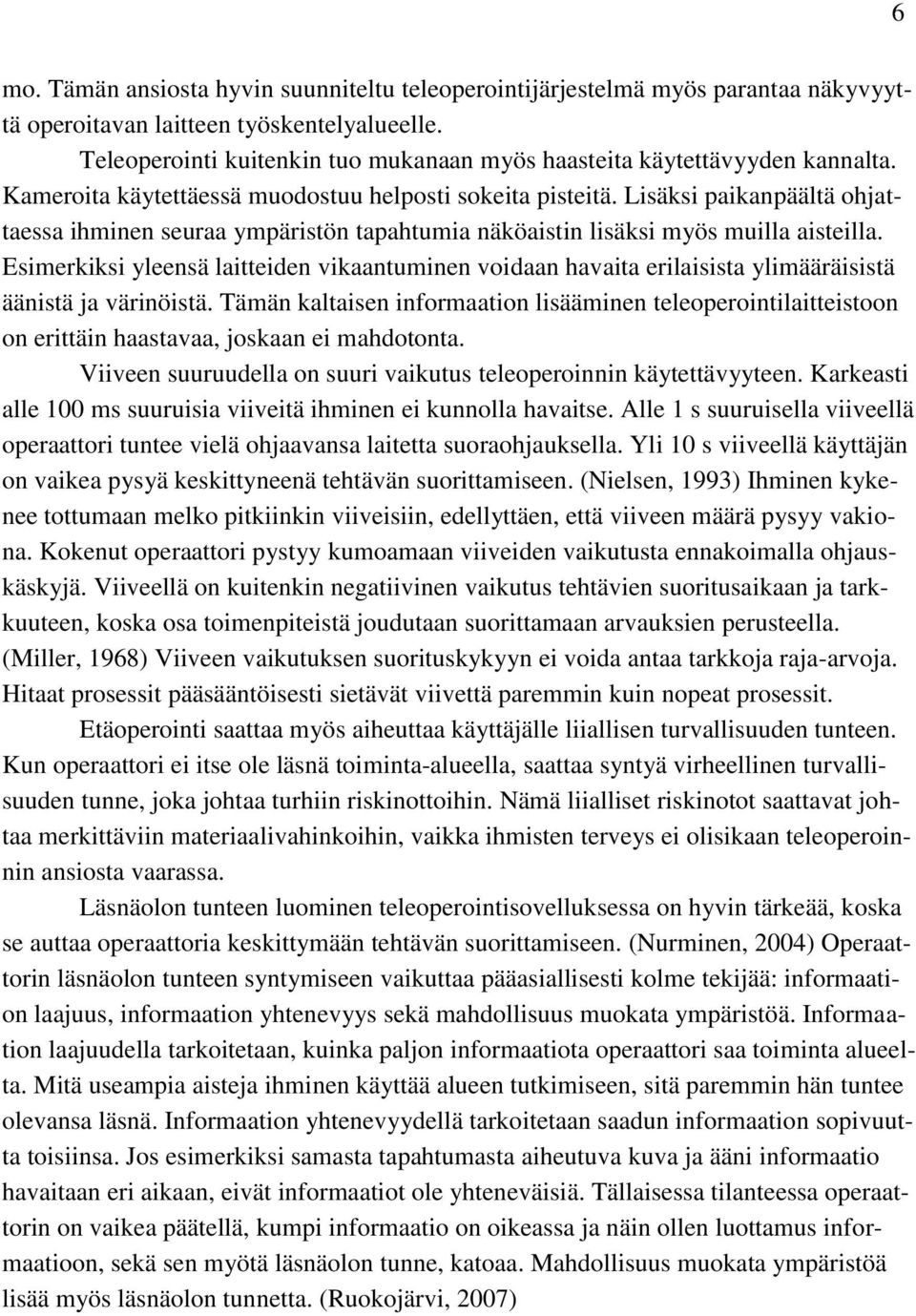

14 mo. Tämän ansiosta hyvin suunniteltu teleoperointijärjestelmä myös parantaa näkyvyyttä operoitavan laitteen työskentelyalueelle. Teleoperointi kuitenkin tuo mukanaan myös haasteita käytettävyyden kannalta. Kameroita käytettäessä muodostuu helposti sokeita pisteitä. Lisäksi paikanpäältä ohjattaessa ihminen seuraa ympäristön tapahtumia näköaistin lisäksi myös muilla aisteilla. Esimerkiksi yleensä laitteiden vikaantuminen voidaan havaita erilaisista ylimääräisistä äänistä ja värinöistä. Tämän kaltaisen informaation lisääminen teleoperointilaitteistoon on erittäin haastavaa, joskaan ei mahdotonta. Viiveen suuruudella on suuri vaikutus teleoperoinnin käytettävyyteen. Karkeasti alle 100 ms suuruisia viiveitä ihminen ei kunnolla havaitse. Alle 1 s suuruisella viiveellä operaattori tuntee vielä ohjaavansa laitetta suoraohjauksella. Yli 10 s viiveellä käyttäjän on vaikea pysyä keskittyneenä tehtävän suorittamiseen. (Nielsen, 1993) Ihminen kykenee tottumaan melko pitkiinkin viiveisiin, edellyttäen, että viiveen määrä pysyy vakiona. Kokenut operaattori pystyy kumoamaan viiveiden vaikutusta ennakoimalla ohjauskäskyjä. Viiveellä on kuitenkin negatiivinen vaikutus tehtävien suoritusaikaan ja tarkkuuteen, koska osa toimenpiteistä joudutaan suorittamaan arvauksien perusteella. (Miller, 1968) Viiveen vaikutuksen suorituskykyyn ei voida antaa tarkkoja raja-arvoja. Hitaat prosessit pääsääntöisesti sietävät viivettä paremmin kuin nopeat prosessit. Etäoperointi saattaa myös aiheuttaa käyttäjälle liiallisen turvallisuuden tunteen. Kun operaattori ei itse ole läsnä toiminta-alueella, saattaa syntyä virheellinen turvallisuuden tunne, joka johtaa turhiin riskinottoihin. Nämä liialliset riskinotot saattavat johtaa merkittäviin materiaalivahinkoihin, vaikka ihmisten terveys ei olisikaan teleoperoinnin ansiosta vaarassa. Läsnäolon tunteen luominen teleoperointisovelluksessa on hyvin tärkeää, koska se auttaa operaattoria keskittymään tehtävän suorittamiseen. (Nurminen, 2004) Operaattorin läsnäolon tunteen syntymiseen vaikuttaa pääasiallisesti kolme tekijää: informaation laajuus, informaation yhtenevyys sekä mahdollisuus muokata ympäristöä. Informaation laajuudella tarkoitetaan, kuinka paljon informaatiota operaattori saa toiminta alueelta. Mitä useampia aisteja ihminen käyttää alueen tutkimiseen, sitä paremmin hän tuntee olevansa läsnä. Informaation yhtenevyydellä tarkoitetaan saadun informaation sopivuutta toisiinsa. Jos esimerkiksi samasta tapahtumasta aiheutuva kuva ja ääni informaatio havaitaan eri aikaan, eivät informaatiot ole yhteneväisiä. Tällaisessa tilanteessa operaattorin on vaikea päätellä, kumpi informaatio on oikeassa ja näin ollen luottamus informaatioon, sekä sen myötä läsnäolon tunne, katoaa. Mahdollisuus muokata ympäristöä lisää myös läsnäolon tunnetta. (Ruokojärvi, 2007) 6

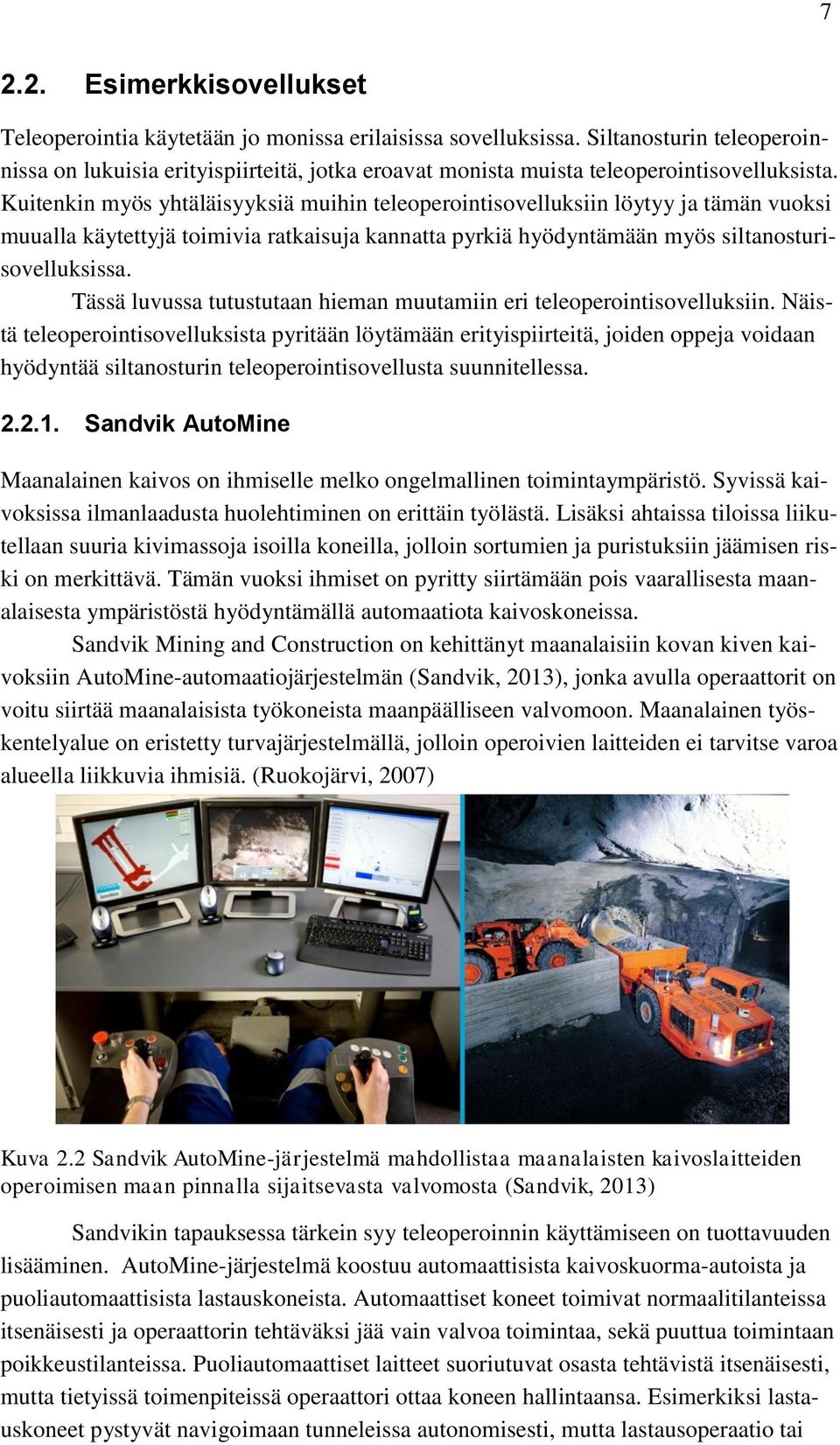

15 Esimerkkisovellukset Teleoperointia käytetään jo monissa erilaisissa sovelluksissa. Siltanosturin teleoperoinnissa on lukuisia erityispiirteitä, jotka eroavat monista muista teleoperointisovelluksista. Kuitenkin myös yhtäläisyyksiä muihin teleoperointisovelluksiin löytyy ja tämän vuoksi muualla käytettyjä toimivia ratkaisuja kannatta pyrkiä hyödyntämään myös siltanosturisovelluksissa. Tässä luvussa tutustutaan hieman muutamiin eri teleoperointisovelluksiin. Näistä teleoperointisovelluksista pyritään löytämään erityispiirteitä, joiden oppeja voidaan hyödyntää siltanosturin teleoperointisovellusta suunnitellessa Sandvik AutoMine Maanalainen kaivos on ihmiselle melko ongelmallinen toimintaympäristö. Syvissä kaivoksissa ilmanlaadusta huolehtiminen on erittäin työlästä. Lisäksi ahtaissa tiloissa liikutellaan suuria kivimassoja isoilla koneilla, jolloin sortumien ja puristuksiin jäämisen riski on merkittävä. Tämän vuoksi ihmiset on pyritty siirtämään pois vaarallisesta maanalaisesta ympäristöstä hyödyntämällä automaatiota kaivoskoneissa. Sandvik Mining and Construction on kehittänyt maanalaisiin kovan kiven kaivoksiin AutoMine-automaatiojärjestelmän (Sandvik, 2013), jonka avulla operaattorit on voitu siirtää maanalaisista työkoneista maanpäälliseen valvomoon. Maanalainen työskentelyalue on eristetty turvajärjestelmällä, jolloin operoivien laitteiden ei tarvitse varoa alueella liikkuvia ihmisiä. (Ruokojärvi, 2007) Kuva 2.2 Sandvik AutoMine-järjestelmä mahdollistaa maanalaisten kaivoslaitteiden operoimisen maan pinnalla sijaitsevasta valvomosta (Sandvik, 2013) Sandvikin tapauksessa tärkein syy teleoperoinnin käyttämiseen on tuottavuuden lisääminen. AutoMine-järjestelmä koostuu automaattisista kaivoskuorma-autoista ja puoliautomaattisista lastauskoneista. Automaattiset koneet toimivat normaalitilanteissa itsenäisesti ja operaattorin tehtäväksi jää vain valvoa toimintaa, sekä puuttua toimintaan poikkeustilanteissa. Puoliautomaattiset laitteet suoriutuvat osasta tehtävistä itsenäisesti, mutta tietyissä toimenpiteissä operaattori ottaa koneen hallintaansa. Esimerkiksi lastauskoneet pystyvät navigoimaan tunneleissa autonomisesti, mutta lastausoperaatio tai

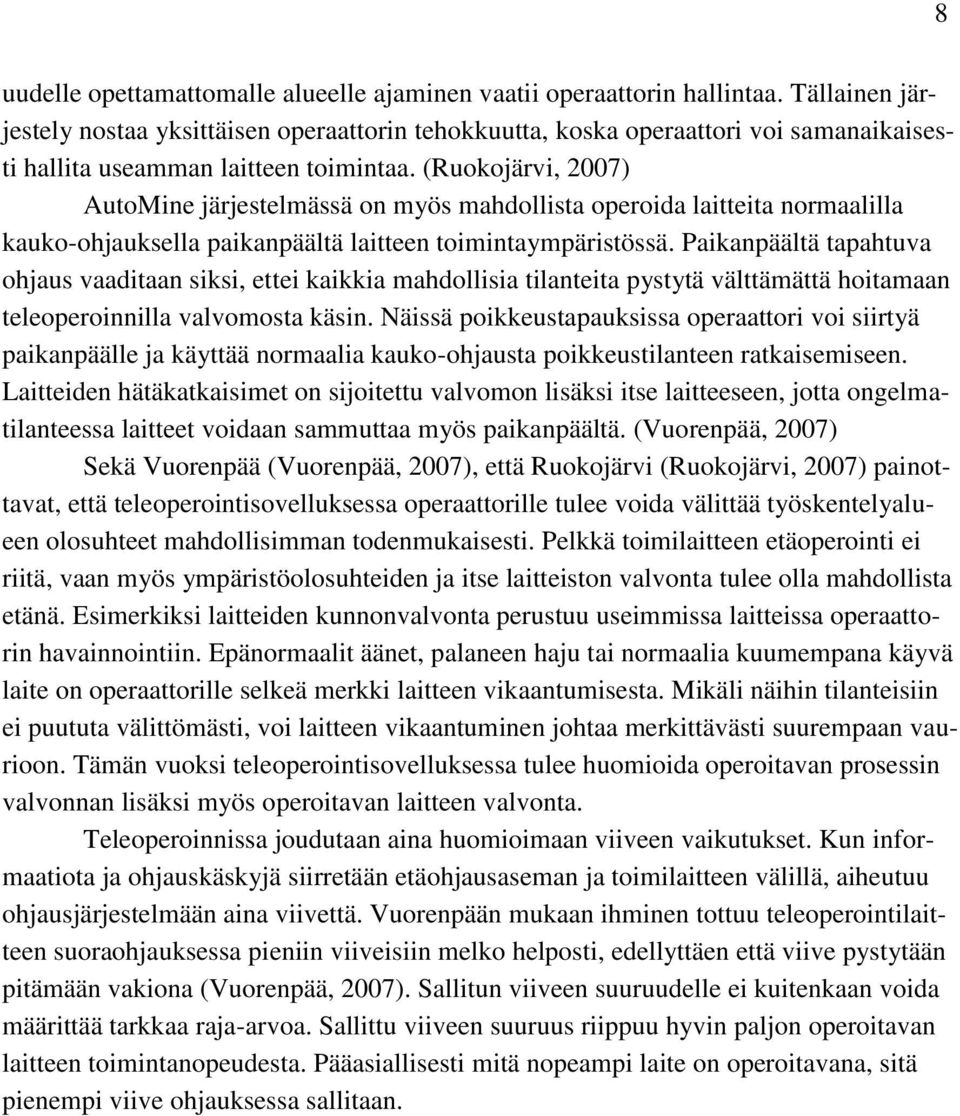

16 uudelle opettamattomalle alueelle ajaminen vaatii operaattorin hallintaa. Tällainen järjestely nostaa yksittäisen operaattorin tehokkuutta, koska operaattori voi samanaikaisesti hallita useamman laitteen toimintaa. (Ruokojärvi, 2007) AutoMine järjestelmässä on myös mahdollista operoida laitteita normaalilla kauko-ohjauksella paikanpäältä laitteen toimintaympäristössä. Paikanpäältä tapahtuva ohjaus vaaditaan siksi, ettei kaikkia mahdollisia tilanteita pystytä välttämättä hoitamaan teleoperoinnilla valvomosta käsin. Näissä poikkeustapauksissa operaattori voi siirtyä paikanpäälle ja käyttää normaalia kauko-ohjausta poikkeustilanteen ratkaisemiseen. Laitteiden hätäkatkaisimet on sijoitettu valvomon lisäksi itse laitteeseen, jotta ongelmatilanteessa laitteet voidaan sammuttaa myös paikanpäältä. (Vuorenpää, 2007) Sekä Vuorenpää (Vuorenpää, 2007), että Ruokojärvi (Ruokojärvi, 2007) painottavat, että teleoperointisovelluksessa operaattorille tulee voida välittää työskentelyalueen olosuhteet mahdollisimman todenmukaisesti. Pelkkä toimilaitteen etäoperointi ei riitä, vaan myös ympäristöolosuhteiden ja itse laitteiston valvonta tulee olla mahdollista etänä. Esimerkiksi laitteiden kunnonvalvonta perustuu useimmissa laitteissa operaattorin havainnointiin. Epänormaalit äänet, palaneen haju tai normaalia kuumempana käyvä laite on operaattorille selkeä merkki laitteen vikaantumisesta. Mikäli näihin tilanteisiin ei puututa välittömästi, voi laitteen vikaantuminen johtaa merkittävästi suurempaan vaurioon. Tämän vuoksi teleoperointisovelluksessa tulee huomioida operoitavan prosessin valvonnan lisäksi myös operoitavan laitteen valvonta. Teleoperoinnissa joudutaan aina huomioimaan viiveen vaikutukset. Kun informaatiota ja ohjauskäskyjä siirretään etäohjausaseman ja toimilaitteen välillä, aiheutuu ohjausjärjestelmään aina viivettä. Vuorenpään mukaan ihminen tottuu teleoperointilaitteen suoraohjauksessa pieniin viiveisiin melko helposti, edellyttäen että viive pystytään pitämään vakiona (Vuorenpää, 2007). Sallitun viiveen suuruudelle ei kuitenkaan voida määrittää tarkkaa raja-arvoa. Sallittu viiveen suuruus riippuu hyvin paljon operoitavan laitteen toimintanopeudesta. Pääasiallisesti mitä nopeampi laite on operoitavana, sitä pienempi viive ohjauksessa sallitaan. 8

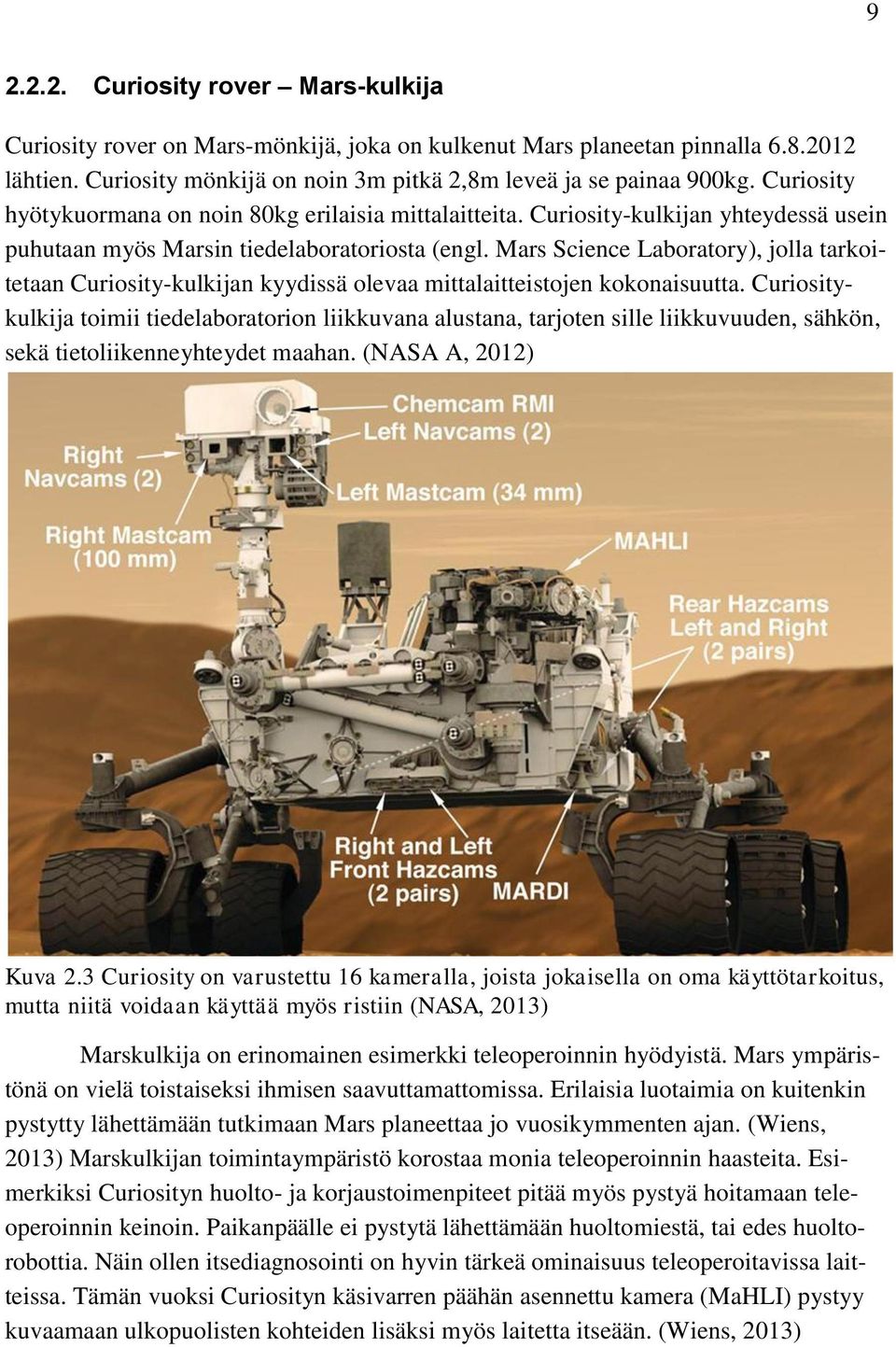

17 Curiosity rover Mars-kulkija Curiosity rover on Mars-mönkijä, joka on kulkenut Mars planeetan pinnalla lähtien. Curiosity mönkijä on noin 3m pitkä 2,8m leveä ja se painaa 900kg. Curiosity hyötykuormana on noin 80kg erilaisia mittalaitteita. Curiosity-kulkijan yhteydessä usein puhutaan myös Marsin tiedelaboratoriosta (engl. Mars Science Laboratory), jolla tarkoitetaan Curiosity-kulkijan kyydissä olevaa mittalaitteistojen kokonaisuutta. Curiositykulkija toimii tiedelaboratorion liikkuvana alustana, tarjoten sille liikkuvuuden, sähkön, sekä tietoliikenneyhteydet maahan. (NASA A, 2012) Kuva 2.3 Curiosity on varustettu 16 kameralla, joista jokaisella on oma käyttötarkoitus, mutta niitä voidaan käyttää myös ristiin (NASA, 2013) Marskulkija on erinomainen esimerkki teleoperoinnin hyödyistä. Mars ympäristönä on vielä toistaiseksi ihmisen saavuttamattomissa. Erilaisia luotaimia on kuitenkin pystytty lähettämään tutkimaan Mars planeettaa jo vuosikymmenten ajan. (Wiens, 2013) Marskulkijan toimintaympäristö korostaa monia teleoperoinnin haasteita. Esimerkiksi Curiosityn huolto- ja korjaustoimenpiteet pitää myös pystyä hoitamaan teleoperoinnin keinoin. Paikanpäälle ei pystytä lähettämään huoltomiestä, tai edes huoltorobottia. Näin ollen itsediagnosointi on hyvin tärkeä ominaisuus teleoperoitavissa laitteissa. Tämän vuoksi Curiosityn käsivarren päähän asennettu kamera (MaHLI) pystyy kuvaamaan ulkopuolisten kohteiden lisäksi myös laitetta itseään. (Wiens, 2013)

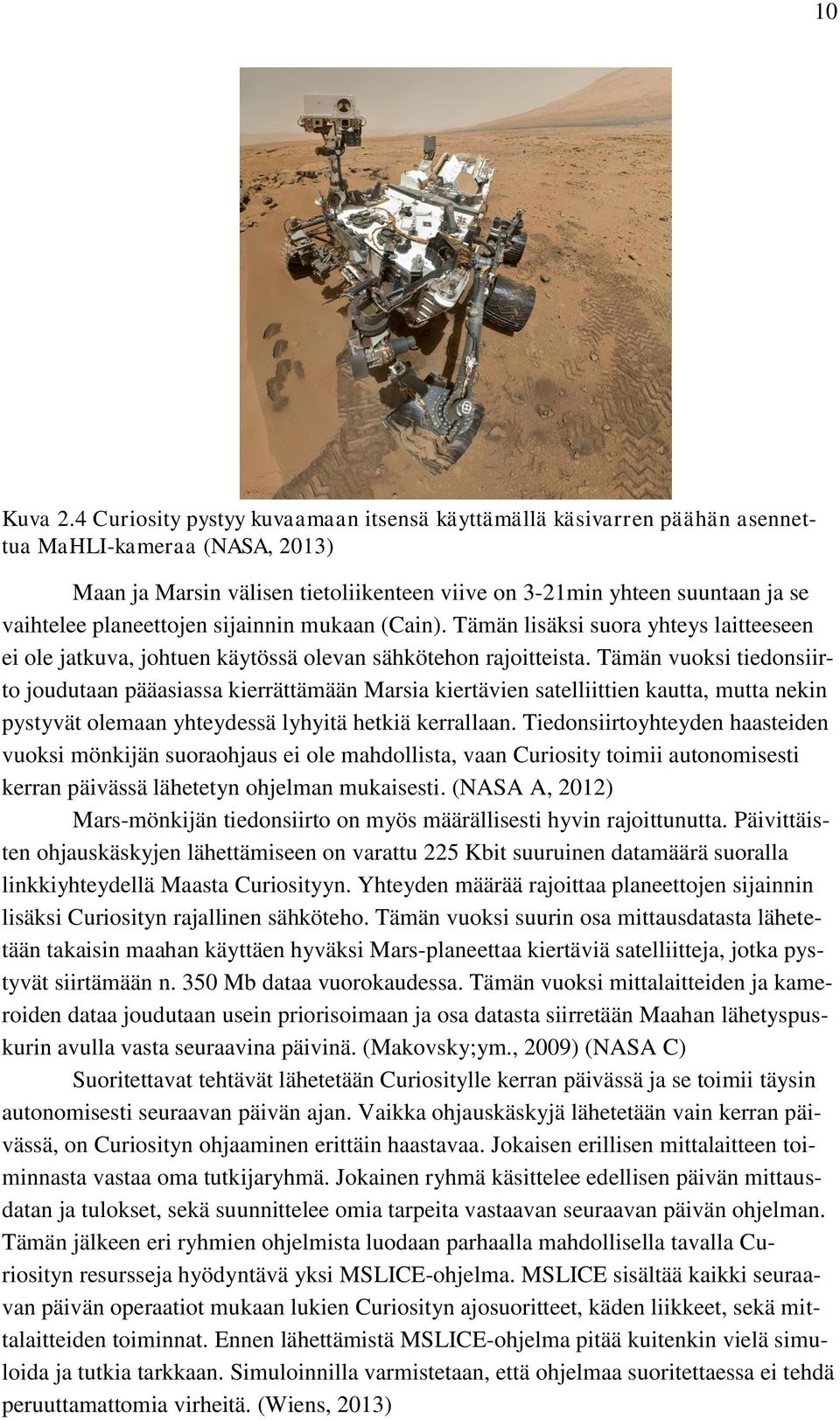

18 10 Kuva 2.4 Curiosity pystyy kuvaamaan itsensä käyttämällä käsivarren päähän asennettua MaHLI-kameraa (NASA, 2013) Maan ja Marsin välisen tietoliikenteen viive on 3-21min yhteen suuntaan ja se vaihtelee planeettojen sijainnin mukaan (Cain). Tämän lisäksi suora yhteys laitteeseen ei ole jatkuva, johtuen käytössä olevan sähkötehon rajoitteista. Tämän vuoksi tiedonsiirto joudutaan pääasiassa kierrättämään Marsia kiertävien satelliittien kautta, mutta nekin pystyvät olemaan yhteydessä lyhyitä hetkiä kerrallaan. Tiedonsiirtoyhteyden haasteiden vuoksi mönkijän suoraohjaus ei ole mahdollista, vaan Curiosity toimii autonomisesti kerran päivässä lähetetyn ohjelman mukaisesti. (NASA A, 2012) Mars-mönkijän tiedonsiirto on myös määrällisesti hyvin rajoittunutta. Päivittäisten ohjauskäskyjen lähettämiseen on varattu 225 Kbit suuruinen datamäärä suoralla linkkiyhteydellä Maasta Curiosityyn. Yhteyden määrää rajoittaa planeettojen sijainnin lisäksi Curiosityn rajallinen sähköteho. Tämän vuoksi suurin osa mittausdatasta lähetetään takaisin maahan käyttäen hyväksi Mars-planeettaa kiertäviä satelliitteja, jotka pystyvät siirtämään n. 350 Mb dataa vuorokaudessa. Tämän vuoksi mittalaitteiden ja kameroiden dataa joudutaan usein priorisoimaan ja osa datasta siirretään Maahan lähetyspuskurin avulla vasta seuraavina päivinä. (Makovsky;ym., 2009) (NASA C) Suoritettavat tehtävät lähetetään Curiositylle kerran päivässä ja se toimii täysin autonomisesti seuraavan päivän ajan. Vaikka ohjauskäskyjä lähetetään vain kerran päivässä, on Curiosityn ohjaaminen erittäin haastavaa. Jokaisen erillisen mittalaitteen toiminnasta vastaa oma tutkijaryhmä. Jokainen ryhmä käsittelee edellisen päivän mittausdatan ja tulokset, sekä suunnittelee omia tarpeita vastaavan seuraavan päivän ohjelman. Tämän jälkeen eri ryhmien ohjelmista luodaan parhaalla mahdollisella tavalla Curiosityn resursseja hyödyntävä yksi MSLICE-ohjelma. MSLICE sisältää kaikki seuraavan päivän operaatiot mukaan lukien Curiosityn ajosuoritteet, käden liikkeet, sekä mittalaitteiden toiminnat. Ennen lähettämistä MSLICE-ohjelma pitää kuitenkin vielä simuloida ja tutkia tarkkaan. Simuloinnilla varmistetaan, että ohjelmaa suoritettaessa ei tehdä peruuttamattomia virheitä. (Wiens, 2013)

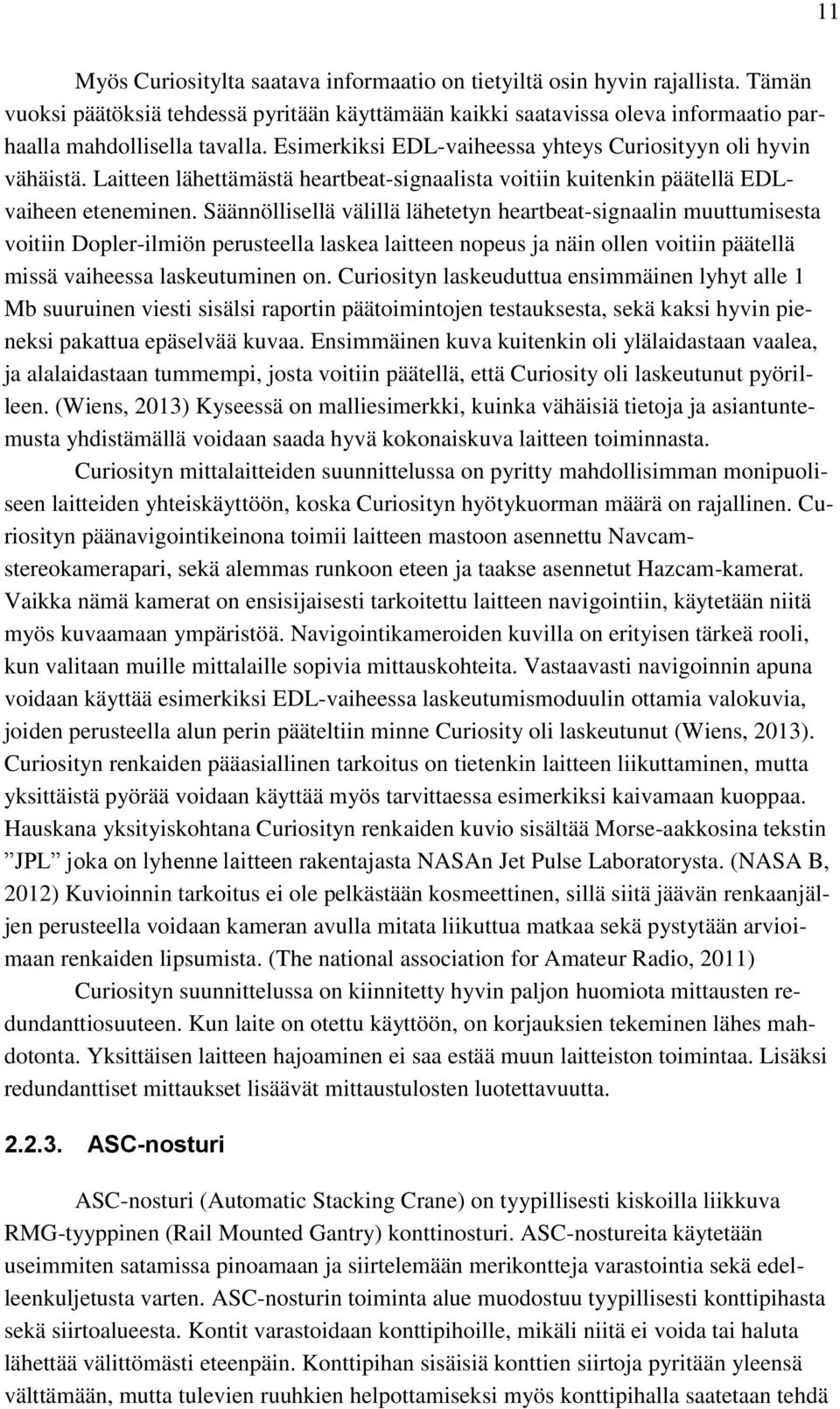

19 11 Myös Curiositylta saatava informaatio on tietyiltä osin hyvin rajallista. Tämän vuoksi päätöksiä tehdessä pyritään käyttämään kaikki saatavissa oleva informaatio parhaalla mahdollisella tavalla. Esimerkiksi EDL-vaiheessa yhteys Curiosityyn oli hyvin vähäistä. Laitteen lähettämästä heartbeat-signaalista voitiin kuitenkin päätellä EDLvaiheen eteneminen. Säännöllisellä välillä lähetetyn heartbeat-signaalin muuttumisesta voitiin Dopler-ilmiön perusteella laskea laitteen nopeus ja näin ollen voitiin päätellä missä vaiheessa laskeutuminen on. Curiosityn laskeuduttua ensimmäinen lyhyt alle 1 Mb suuruinen viesti sisälsi raportin päätoimintojen testauksesta, sekä kaksi hyvin pieneksi pakattua epäselvää kuvaa. Ensimmäinen kuva kuitenkin oli ylälaidastaan vaalea, ja alalaidastaan tummempi, josta voitiin päätellä, että Curiosity oli laskeutunut pyörilleen. (Wiens, 2013) Kyseessä on malliesimerkki, kuinka vähäisiä tietoja ja asiantuntemusta yhdistämällä voidaan saada hyvä kokonaiskuva laitteen toiminnasta. Curiosityn mittalaitteiden suunnittelussa on pyritty mahdollisimman monipuoliseen laitteiden yhteiskäyttöön, koska Curiosityn hyötykuorman määrä on rajallinen. Curiosityn päänavigointikeinona toimii laitteen mastoon asennettu Navcamstereokamerapari, sekä alemmas runkoon eteen ja taakse asennetut Hazcam-kamerat. Vaikka nämä kamerat on ensisijaisesti tarkoitettu laitteen navigointiin, käytetään niitä myös kuvaamaan ympäristöä. Navigointikameroiden kuvilla on erityisen tärkeä rooli, kun valitaan muille mittalaille sopivia mittauskohteita. Vastaavasti navigoinnin apuna voidaan käyttää esimerkiksi EDL-vaiheessa laskeutumismoduulin ottamia valokuvia, joiden perusteella alun perin pääteltiin minne Curiosity oli laskeutunut (Wiens, 2013). Curiosityn renkaiden pääasiallinen tarkoitus on tietenkin laitteen liikuttaminen, mutta yksittäistä pyörää voidaan käyttää myös tarvittaessa esimerkiksi kaivamaan kuoppaa. Hauskana yksityiskohtana Curiosityn renkaiden kuvio sisältää Morse-aakkosina tekstin JPL joka on lyhenne laitteen rakentajasta NASAn Jet Pulse Laboratorysta. (NASA B, 2012) Kuvioinnin tarkoitus ei ole pelkästään kosmeettinen, sillä siitä jäävän renkaanjäljen perusteella voidaan kameran avulla mitata liikuttua matkaa sekä pystytään arvioimaan renkaiden lipsumista. (The national association for Amateur Radio, 2011) Curiosityn suunnittelussa on kiinnitetty hyvin paljon huomiota mittausten redundanttiosuuteen. Kun laite on otettu käyttöön, on korjauksien tekeminen lähes mahdotonta. Yksittäisen laitteen hajoaminen ei saa estää muun laitteiston toimintaa. Lisäksi redundanttiset mittaukset lisäävät mittaustulosten luotettavuutta ASC-nosturi ASC-nosturi (Automatic Stacking Crane) on tyypillisesti kiskoilla liikkuva RMG-tyyppinen (Rail Mounted Gantry) konttinosturi. ASC-nostureita käytetään useimmiten satamissa pinoamaan ja siirtelemään merikontteja varastointia sekä edelleenkuljetusta varten. ASC-nosturin toiminta alue muodostuu tyypillisesti konttipihasta sekä siirtoalueesta. Kontit varastoidaan konttipihoille, mikäli niitä ei voida tai haluta lähettää välittömästi eteenpäin. Konttipihan sisäisiä konttien siirtoja pyritään yleensä välttämään, mutta tulevien ruuhkien helpottamiseksi myös konttipihalla saatetaan tehdä

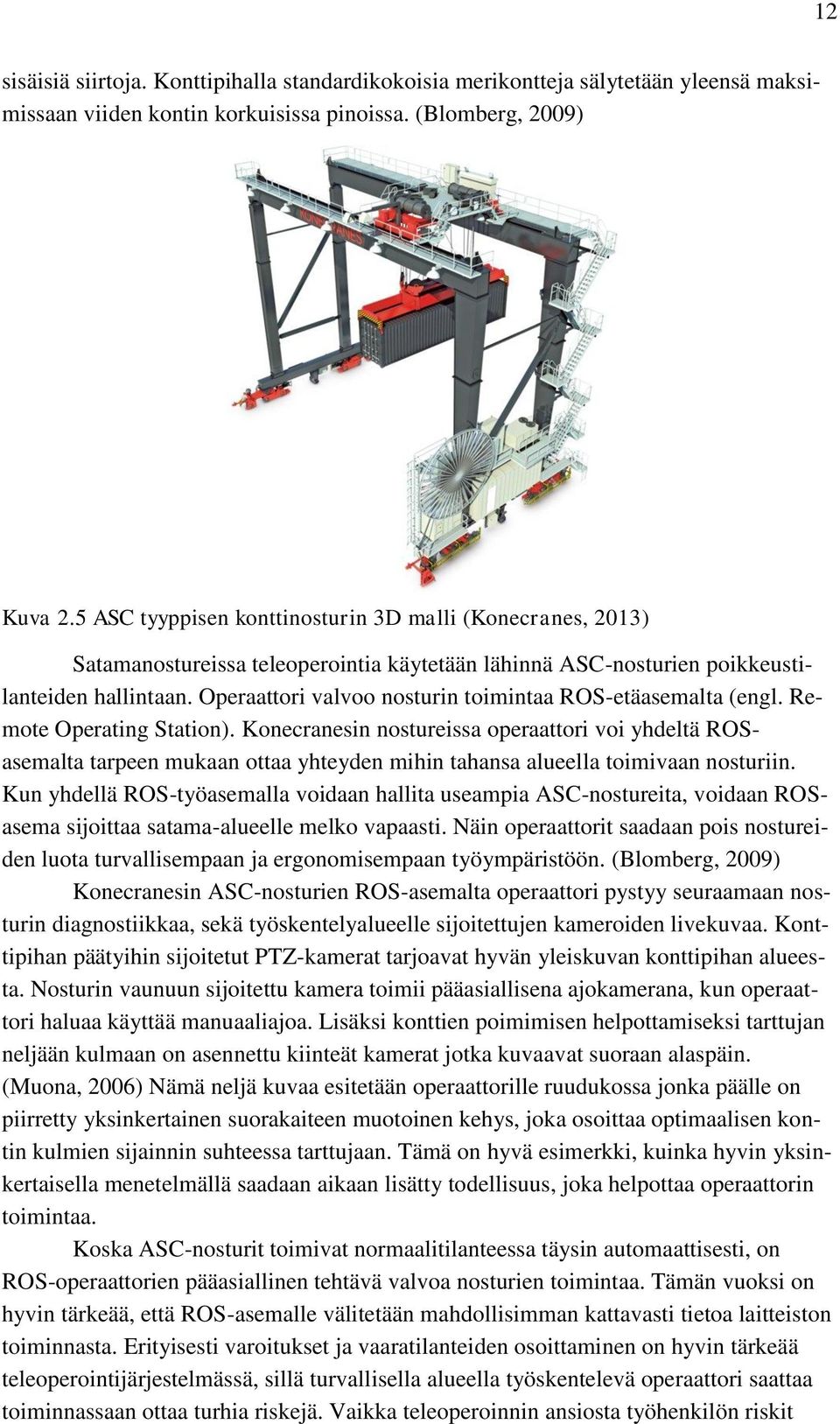

20 12 sisäisiä siirtoja. Konttipihalla standardikokoisia merikontteja sälytetään yleensä maksimissaan viiden kontin korkuisissa pinoissa. (Blomberg, 2009) Kuva 2.5 ASC tyyppisen konttinosturin 3D malli (Konecranes, 2013) Satamanostureissa teleoperointia käytetään lähinnä ASC-nosturien poikkeustilanteiden hallintaan. Operaattori valvoo nosturin toimintaa ROS-etäasemalta (engl. Remote Operating Station). Konecranesin nostureissa operaattori voi yhdeltä ROSasemalta tarpeen mukaan ottaa yhteyden mihin tahansa alueella toimivaan nosturiin. Kun yhdellä ROS-työasemalla voidaan hallita useampia ASC-nostureita, voidaan ROSasema sijoittaa satama-alueelle melko vapaasti. Näin operaattorit saadaan pois nostureiden luota turvallisempaan ja ergonomisempaan työympäristöön. (Blomberg, 2009) Konecranesin ASC-nosturien ROS-asemalta operaattori pystyy seuraamaan nosturin diagnostiikkaa, sekä työskentelyalueelle sijoitettujen kameroiden livekuvaa. Konttipihan päätyihin sijoitetut PTZ-kamerat tarjoavat hyvän yleiskuvan konttipihan alueesta. Nosturin vaunuun sijoitettu kamera toimii pääasiallisena ajokamerana, kun operaattori haluaa käyttää manuaaliajoa. Lisäksi konttien poimimisen helpottamiseksi tarttujan neljään kulmaan on asennettu kiinteät kamerat jotka kuvaavat suoraan alaspäin. (Muona, 2006) Nämä neljä kuvaa esitetään operaattorille ruudukossa jonka päälle on piirretty yksinkertainen suorakaiteen muotoinen kehys, joka osoittaa optimaalisen kontin kulmien sijainnin suhteessa tarttujaan. Tämä on hyvä esimerkki, kuinka hyvin yksinkertaisella menetelmällä saadaan aikaan lisätty todellisuus, joka helpottaa operaattorin toimintaa. Koska ASC-nosturit toimivat normaalitilanteessa täysin automaattisesti, on ROS-operaattorien pääasiallinen tehtävä valvoa nosturien toimintaa. Tämän vuoksi on hyvin tärkeää, että ROS-asemalle välitetään mahdollisimman kattavasti tietoa laitteiston toiminnasta. Erityisesti varoitukset ja vaaratilanteiden osoittaminen on hyvin tärkeää teleoperointijärjestelmässä, sillä turvallisella alueella työskentelevä operaattori saattaa toiminnassaan ottaa turhia riskejä. Vaikka teleoperoinnin ansiosta työhenkilön riskit

21 pienenevät, saattaa onnettomuus johtaa hyvin mittaviin aineellisiin vahinkoihin. (Oksanen, 2013) ASC-nostureiden teleoperointi on periaatteessa hyvin samankaltaista, kuin Sandvikin AutoMine järjestelmän teleoperointi, vaikka toimintaolosuhteet ovat hyvin erilaiset. Molemmissa sovelluksissa on erityisen tärkeää välittää vaaralliset tilanteet operaattorille, jotta turhilta riskinotoilta vältytään. Lisäksi molemmissa yhdeltä työasemalta hallitaan useampia samanlaisia laitteita. Tämän vuoksi operoitavan laitteen helppoon tunnistamiseen tulee kiinnittää huomiota. 13

22 14 3. KOLMIULOTTEISUUS 3.1. Ihmisen syvyysnäkö Ihminen näkee maailman luonnostaan kahdella silmällä ja kolmiulotteisena. Terveen ihmisen näkemä kuva koostuu itseasiassa kahdesta erillisestä kuvasta. Tämän eron avulla ihminen pystyy arvioimaan esimerkiksi ovatko asiat isoja vai pieniä, tai lähestyvätkö ne vai liikkuvatko ne kauemmaksi. Ihmisen aivot etsivät silmien näkemistä kuvista erilaisia syvyysvihjeitä. Varsinainen syvyysvaikutelma syntyy useiden erilaisten syvyysvihjeiden yhdistelmänä. Osan syvyysvihjeistä voi havaita yhdellä silmällä ja osa havaitsemiseen tarvitaan kaksi silmää. Tämän vuoksi syvyysvihjeet voidaan jakaa monokulaarisiin sekä binokulaarisiin syvyysvihjeisiin. (3DUniversity.net) Kun syvyysvihjeitä käytetään tarkoituksellisesti vääriin, saadaan aikaan optisia harhoja. Optinen harha tarkoittaa tilannetta, jossa ihmisen tulkinta näkemästään kuvasta ei vastaa todellisuutta. Optisten harhojen avulla voidaan esimerkiksi kohde saada vaikuttamaan suuremmalta, kuin se todellisuudessa onkaan. (Cambridge in Colour) Monokulaariset syvyysvihjeet Monokulaariset syvyysvihjeet eivät tarvitse kahta kameraa tai silmää ja ne voidaan havaita myös 2D kuvasta. Monokulaarisia syvyysvihjeitä on useita erilaisia. Yksi syvyysvihje perustuu kohteiden suhteelliseen koon tuntemiseen. Vertailemalla tunnettujen kappaleiden kokoja toisiinsa voidaan päätellä kohteiden syvyyssuuntainen sijainti ja järjestys. Etäisyyttä voidaan tunnistaa myös arvioimalla kohteen kokoa. Ihmisellä on melko hyvä käsitys minkä kokoiselta esimerkiksi auto näyttää tietyltä etäisyydeltä katsottaessa. Tämä syvyysvihje saattaa helposti kuitenkin luoda vääränlaisen syvyysvaikutelman, jos kohteen oikea koko poikkeaa arvioidusta koosta. (Goldstein, 2013) Nähtävien kohteiden limittymisen perusteella voidaan päätellä kappaleiden keskinäistä järjestystä. Kohteiden limittyminen ei varsinaisesti auta arvioimaan etäisyyksiä, mutta se on erinomainen vahvistamaan muiden vihjeiden oletuksia. Kuvien limittymisessä on kuitenkin virheen mahdollisuus, mikäli katsoja ei tunne kohdetta ja arvioi sen oikean muodon väärin. (Goldstein, 2013)

23 15 Kuva 3.1 Jos oletetaan että kuvan objektit ovat symmetrisiä, voidaan päätellä että kuvassa vihreä ympyrä on kohteista lähimpänä katsojaa Säännölliset tekstuurit muuttuvat siirryttäessä kauemmas katselijasta. Tämän vuoksi esimerkiksi katsottaessa kahta yhdensuuntaista viivaa, näyttävät ne lähestyvän toisiaan kauemmaksi liikuttaessa. Tämä on hyvin tehokas monokulaarinen syvyysvihje ja menetelmää käytetään hyvin paljon, kun kolmiulotteisesta kohteesta halutaan esittää kaksiulotteinen viivapiirros. Tekstuurin muutos on hyvin vahva syvyysvihje ja tästä syystä se muodostaa myös suuren riskin. Katselualueelle sijoitettu symmetriseltä näyttävä kuvio, joka ei oikeasti olekaan symmetrinen, sekoittaa suurella todennäköisyydellä katsojan havaitseman syvyysvaikutelman. (Goldstein, 2013) Kuva 3.2 Symmetrisien kappaleiden yhdensuuntaiset viivat näyttävät lähestyvän toisiaan siirryttäessä kauemmas katsojasta Ilmaperspektiivillä tarkoitettaan tilannetta jossa kauempana olevat kohteet sumenevat ja näyttävät vaaleammilta. (Mendiburu, 2009) Kun katsojan ja kohteen välinen etäisyys kasvaa, kohteen ja sen taustan välinen kontrasti pienenee, sekä kohteen väri siirtyy kohti taustan väriä. Ilmiö syntyy valon siroamisesta ilmamolekyyleistä ja epäpuhtauksista. Valon aallonpituus vaikuttaa siroamisen voimakkuuteen ja tämän vuoksi ilmaperspektiivi näkyy usein sinisyytenä. (Karttunen) Ilmaperspektiivi on hyvin vähäistä lyhyillä etäisyyksillä, joten teleoperoinnissa ilmaperspektiivistä ei merkittävää hyötyä ole.

24 16 Kuva 3.2 Ilmaperspektiivin vaikutuksesta kuvassa kaukana sijaitsevat kohteet näyttävät sumuisemmilta kuin lähellä olevat kohteet Varjot ja valojen heijastumiset korostavat kappaleen muotoja. Lisäksi jos tunnetaan ympäristön valonlähteiden sijainti, voidaan varjon perusteella arvioida kappaleen sijoittumista valonlähteen ja varjon sijaintien välillä. Sisätiloissa valaistus tulee yleensä pääasiallisesti kattolampuista, jolloin varjosta voidaan melko hyvin seurata kohteen sijoittumista lattiatason yläpuolelle. Jos kuitenkin valaistus on lähtöisin liian monesta pisteestä, ei kunnollista varjoa pääse syntymään ja syvyysvihje heikkenee. (Mendiburu, 2009) Kuva 3.3 Korkealla sijaitseva kappale synnyttää suuren ja epätarkan varjon Binokulaariset syvyysvihjeet Binokulaariset syvyysvihjeet perustuvat silmien näkemien kuvien eroihin. Ihmisen silmät sijaitsevat noin mm:n etäisyydellä toisistaan ja tästä johtuen oikean ja va-

25 17 semman silmän näkemät kuvat eroavat hieman toisistaan. Kyseistä silmien näkemien kuvien eroavaisuudesta verkkokalvoilla, eli retinaalisesta dispariteetista, käytetään yleisesti termiä parallaksi. Mitä kauempana esine on, sitä pienempiä ovat vasemman ja oikean silmän kuvien erot. (Goldstein, 2013) Retinaalisen dispariteetin lisäksi aivot käsittelevät silmämunia liikuttavilta lihaksilta saamaansa tietoa. Katsottaessa lähellä olevia kohteita silmät kääntyvät katsomaan sisäänpäin. Tätä silmien sisäänpäin kääntymistä kutsutaan konvergenssiksi. Konvergenssin vastakohtana on divergenssi eli silmien kääntyminen ulospäin. Divergenssi ei ole ihmiselle luonnollinen tila, sillä divergenssi syntymiseksi katsottavan kohteen tulisi sijaita äärettömyyttä kauempana. Katsottaessa äärettömyyteen silmät katsovat suoraan eteenpäin ilman konvergenssia tai divergenssiä. Tästä ilmiöstä johtuen ihmisen silmät rasittuvat enemmän katsottaessa lähelle, kuin kauas. (Reeve;ym., 2010) (Goldstein, 2013) Toinen tärkeä binokulaarinen syvyysvihje on okkluusio. Okkluusio muodostuu, kun kohde peittyy toisen kohteen taakse. Tällöin vasen silmä saattaa nähdä molemmat kohteet kokonaisuudessaan, kun taas oikea silmä näkee takimmaisen kohteen vain osittain. Aivot kuitenkin käsittelevät molempien silmien informaation ja pystyvät rakentamaan toisesta näkymästä puuttuvan osan toisen näkymän informaatiosta. Katsottaessa liian voimakasta 3D-kuvaa, saattavat kuvat näkyä kahtena, koska aivot eivät enää kykene yhdistämään kuvia joilla on liian suuri parallaksi. Ihmisen silmät pystyvät tarkentamaan kerralla vain yhdelle etäisyydelle. Kun ihminen katsoo kaukana olevaa kohdetta, lähellä olevat kohteet näyttävät sumeilta, sillä silmien erilaiset kuvat on kohdistettu kauemmalle etäisyydelle. Kun siirrytään katsomaan lähempänä olevaa kohdetta, käännetään silmiä sisäänpäin jolloin konvergenssin avulla lähellä olevat kohteet kohdistuvat kuvassa. Tämän vuoksi ainoastaan kohde johon on tarkennettu näyttää terävältä ja muut kohteet näkyvät kahtena D:n edut ja haitat 3D laitteiden käyttö on viime vuosina yleistynyt kuluttajamarkkinoilla merkittävästi. Viihdeteollisuudessa kolmiulotteisuudella pyritään tekemään katsojaan vaikutus ja parantamaan läsnäolon tunnetta. Stereo ja monikanavaääntä on käytetty jo pitkään viihdeteollisuudessa luomaan läsnäolon ja tilan tunnetta. Viime vuosina stereokuvan esittämiseen kykenevien näyttölaitteiden hinnat ovat madaltuneet siinä määrin, että niiden käyttö on yleistynyt kuluttajasovelluksissa. Teleoperointisovelluksen kannalta kolmiulotteisuuden vau-efektillä asiakas voidaan saada kiinnostumaan järjestelmästä. Vau-efekti kuitenkin loppuu melko nopeasti ja kolmiulotteisuudesta pitää saada oikeaakin hyötyä. Stereokuvan avulla operaattorin läsnäolon tunnetta saadaan parannettua. Läsnäolon tunteen parantuminen voi jo itsessään madaltaa teleoperoinnin käyttöönoton kynnystä, koska operaattori tuntee olonsa luonnollisemmaksi. Suurin hyöty 3D kuvasta saadaan kuitenkin oikean syvyysinformaation vuoksi. Siltanosturi, sekä useimmat muut laitteet, toimivat kolmiulotteisessa koordinaa-

26 18 tistossa. Ilman stereokuvan syvyysvihjeitä operaattori joutuu arvioimaan objektien syvyyssijainnin pelkästään monokulaaristen syvyysvihjeiden avulla, jolloin syvyysvaikutelma saattaa jäädä melko heikoksi. Kohteiden kolmiulotteisen sijainnin havaitsemista voidaan 2D-sovelluksessa helpottaa esittämällä kuvaa useammasta eri kuvakulmasta. Tämä kuitenkin joudutaan toteuttamaan käyttämällä useampaa näyttölaitetta, tai vuorottelemalla kameroiden kuvia. 3D-kuvalla tämä sama informaatio voidaan tuoda operaattorille yhdellä stereokuvalla, jolloin operaattori voi keskittyä paremmin laitteen operointiin, kuvakulmien vaihtelemisen sijasta. Laitteiston osalta 2D- ja 3D-teleoperointi järjestelmä eroaa melko vähän. Käytännössä laitteistojen erot rajoittuvat kameraan ja näyttölaitteeseen. Muilta osin teleoperointi voidaan toteuttaa samoilla komponenteilla. 3D-teleoperointijärjestelmä vaatii kuitenkin huomattavasti suuremman määrän laitteiston säätämistä, sillä huonosti säädetty 3D-videokuva aiheuttaa monia ongelmia. Säätämistä ei voida myöskään tehdä täysin valmiiksi ennen teleoperointilaitteiston asentamista toimintaympäristöön, sillä 3Dvideokuvan säätämisessä pitää aina huomioida kaikki järjestelmän osat mukaan lukien työskentely-ympäristö sekä operaattori D:n käytettävyys 3D-kuvan katseleminen on ihmiselle luonnollisempaa, kuin 2D-kuvan katseleminen. 3D-kuva ei kuitenkaan täysin pysty imitoimaan oikeaa maailmaa. 3D-kuva ei esimerkiksi pysty useimmissa sovelluksissa reagoimaan katsojan liikkeisiin, muuttamalla näkyvää kuvakulmaa. 2D-kuvaa katsoessa ihminen saattaa hyväksyä suuremman määrän kuvan virheitä, koska lattea kuva ei tuota yhtä suurta läsnäolon tunnetta. Joillekin ihmisille 3D-videomateriaalin katsominen saattaa tuntua epämiellyttävältä ja aiheuttaa huonovointisuutta. Erilaiset silmien ongelmat saattavat joillain ihmisillä haitata tai jopa täysin estää 3D-materiaalin katsomisen.(mulkerrins, 2010) Usein tapauksissa epämiellyttävä katselukokemus on seurausta aistien ristiriidasta (engl. cue conflict). Aistien ristiriita syntyy, kun ihmisen tekemät havainnot ympäristöstä eivät vastaa toisiaan. (Welchman et al, 2005) Useimmat 3D-elokuvat eivät pyri realistisimpaan syvyysvaikutelmaan, vaan ylikorostetulla syvyysvaikutelmalla yritetään tehdä katsojaan vaikutus. Liian korostetussa syvyysvaikutelmassa on riskinä 3D-efektin hajoaminen, joka herkästi johtaa aistiristiriitaan. Lisäksi huonosti suunniteltuna ylikorostettu syvyysvaikutelma aiheuttaa esimerkiksi liian suurta konvergenssia, joka pitkäkestoisena alkaa herkästi rasittaa katsojan silmiä. Hyvin säädetyllä 3D-järjestelmällä voidaan kuitenkin jopa parantaa katsojan käyttömukavuutta. Normaalia 2D-näyttöä käytettäessä katselijan silmät ovat tarkennettuna näytön pinnan tasolle. Useimmissa tapauksissa tämä taso sijaitsee noin metrin etäisyydellä katsojasta, mikä aiheuttaa katsojan silmiin suuren määrän konvergenssia. Tämän vuoksi pitkä yhtäjaksoinen tietokoneen käyttö aiheuttaa usein silmien väsymistä. Sopivasti säädetyllä 3D-järjestelmällä katsoja silmät tarkentuvat näytönpinnan takapuo-

27 19 lelle. Tällöin silmien konvergenssin määrä saadaan pidettyä hyvin pienenä, jolloin katsojan silmien rasitus vähenee merkittävästi. Tämän hetkisten tutkimusten mukaan 3D-kuvan katsomisella ei ole havaittu merkittäviä terveysriskejä terveellä katsojalla. Kuitenkin joillain käyttäjillä tietyt 3Dlaitteet ja menetelmät saattavat aiheuttaa ongelmia. 3D-materiaalin katselun pitkäaikaisista vaikutuksista ei kuitenkaan ole vielä olemassa kunnollista tutkimusta. (Welchman;ym., 2005) 3.4. Stereokamerat Yksittäisien liikkumattomien stereokuvien kuvaaminen onnistuu täysin normaalilla kameralla ottamalla kuva kahdesta kohtaa ja yhdistämällä ne jälkikäteen. Liikettä kuvattaessa tarvitaan kuitenkin kaksi kameraa, jotka muodostavat stereokameraparin. Täysin normaalit kamerat soveltuvat stereokuvaamisen, mutta laadukkaan lopputuloksen saavuttamiseksi molempien kameroiden tulisi olla identtiset. Stereokamerakäytössä kameraparin asetukset tulee säätää identtisiksi, jotta kuvien välille ei synny asetuksista johtuvia eroja. Myös mahdollinen kuvanvakautus tulee kytkeä pois käytöstä, jotta stereokameroiden optiset akselit eivät pääse liikkumaan itsenäisesti Kameroiden tahdistus Käytettäessä stereokameraparia reaaliaikaisen videokuvan esittämiseen, pitää kameroiden ajoitus olla synkronoitua. Tämän vuoksi stereokuvaamiseen tulisi valita kamerat, joissa on mahdollisuus sulkimen ulkoiseen ohjaamiseen. Mikäli kameroiden sulkimia ei tahdisteta, esitettävät kuvat saattavat olla otettu eri aikaan. Reaaliaikaisessa stereokuvassa kuvia ei voida jälkikäteen tahdistaa, ja näin ollen käyttäjällä saatetaan näyttää kuvapari, joka ei ole otettu samalla hetkellä. Hitaita kohteita kuvattaessa tämä ei tuota ongelmia, mutta nopeasti liikkuvien kohteiden seuraaminen muuttuu epämiellyttäväksi. (Dashwood, 2011) Kameralinssin valinta Kuvattaessa stereokuvaa kannattaa käyttää laajakulmaisia linssejä. Laajakulmaisten linssien käyttö vahvistaa syvyysvaikutelmaa. Vastaavasti telephoto-linsseillä näkökenttä on kapeampi ja putkimaisempi, joka heikentää syvyysvaikutelmaa merkittävästi. Myöskään kalansilmälinssejä ei kannata stereokameroissa käyttää, sillä niiden aiheuttama linssivääristymä saattaa aiheuttaa virheellistä geometrista dispariteettia kuvien välille. (Dashwood, 2011) Interokulaarinen etäisyys Kameroiden välinen etäisyys eli interokulaarinen etäisyys on yksi tärkeimmistä parametreista 3D-kuvaamisessa, koska sillä säädetään syvyysvaikutelman suuruutta. Kuinka
