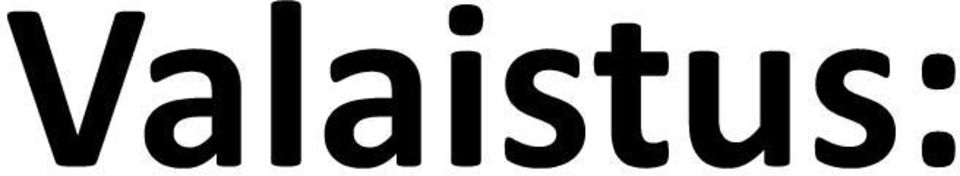

2 Valaistus:

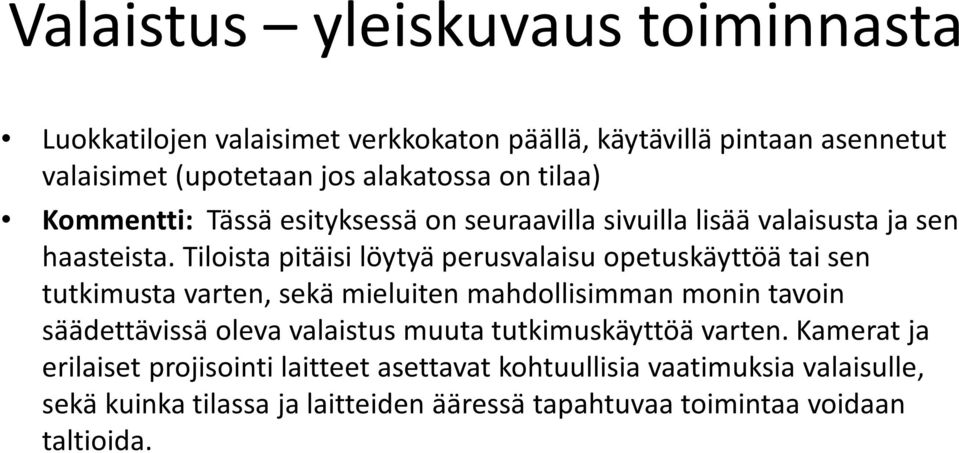

3 Valaistus yleiskuvaus toiminnasta Luokkatilojen valaisimet verkkokaton päällä, käytävillä pintaan asennetut valaisimet (upotetaan jos alakatossa on tilaa) Kommentti: Tässä esityksessä on seuraavilla sivuilla lisää valaisusta ja sen haasteista. Tiloista pitäisi löytyä perusvalaisu opetuskäyttöä tai sen tutkimusta varten, sekä mieluiten mahdollisimman monin tavoin säädettävissä oleva valaistus muuta tutkimuskäyttöä varten. Kamerat ja erilaiset projisointi laitteet asettavat kohtuullisia vaatimuksia valaisulle, sekä kuinka tilassa ja laitteiden ääressä tapahtuvaa toimintaa voidaan taltioida.

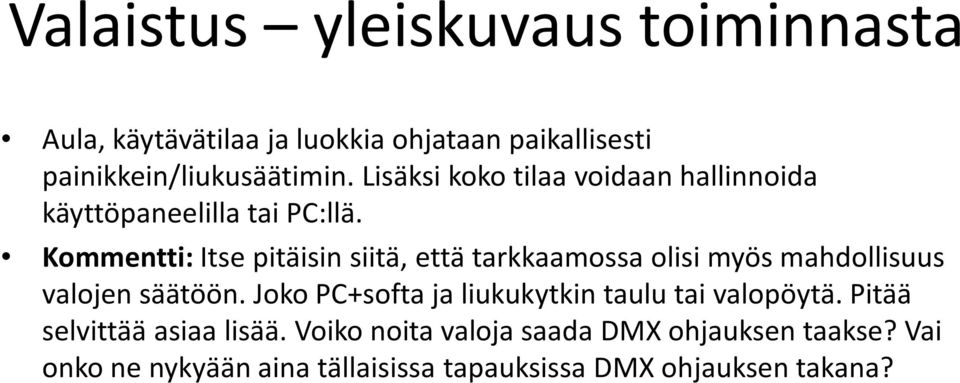

4 Valaistus yleiskuvaus toiminnasta Aula, käytävätilaa ja luokkia ohjataan paikallisesti painikkein/liukusäätimin. Lisäksi koko tilaa voidaan hallinnoida käyttöpaneelilla tai PC:llä. Kommentti: Itse pitäisin siitä, että tarkkaamossa olisi myös mahdollisuus valojen säätöön. Joko PC+softaja liukukytkin taulu tai valopöytä. Pitää selvittää asiaa lisää. Voiko noita valoja saada DMX ohjauksen taakse? Vai onko ne nykyään aina tällaisissa tapauksissa DMX ohjauksen takana?

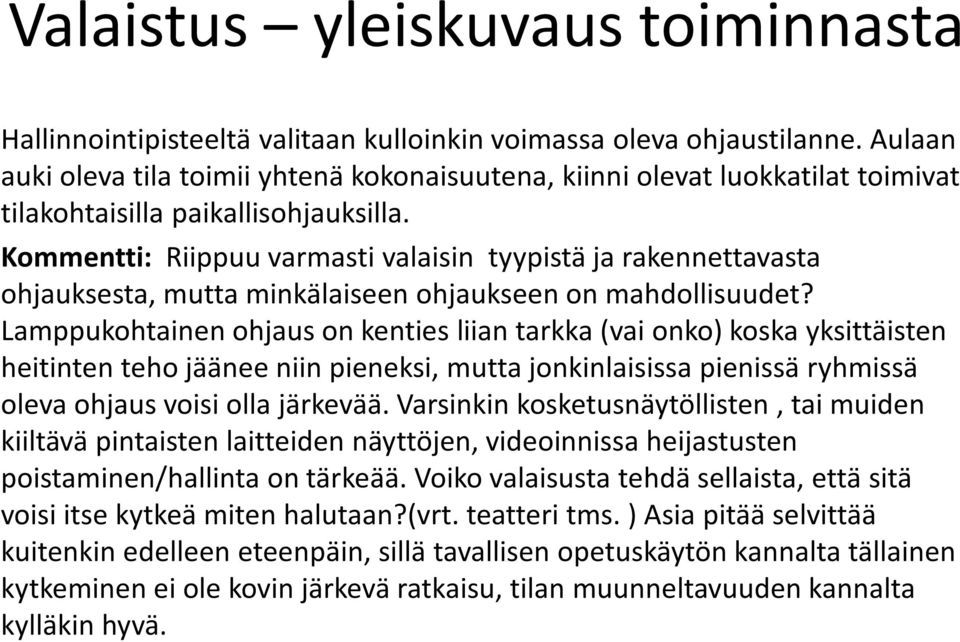

5 Valaistus yleiskuvaus toiminnasta Hallinnointipisteeltä valitaan kulloinkin voimassa oleva ohjaustilanne. Aulaan auki oleva tila toimii yhtenä kokonaisuutena, kiinni olevat luokkatilat toimivat tilakohtaisilla paikallisohjauksilla. Kommentti: Riippuu varmasti valaisin tyypistä ja rakennettavasta ohjauksesta, mutta minkälaiseen ohjaukseen on mahdollisuudet? Lamppukohtainen ohjaus on kenties liian tarkka (vai onko) koska yksittäisten heitinten teho jäänee niin pieneksi, mutta jonkinlaisissa pienissä ryhmissä oleva ohjaus voisi olla järkevää. Varsinkin kosketusnäytöllisten, tai muiden kiiltävä pintaistenlaitteiden näyttöjen, videoinnissa heijastusten poistaminen/hallinta on tärkeää. Voiko valaisusta tehdä sellaista, että sitä voisi itse kytkeä miten halutaan?(vrt. teatteri tms. ) Asia pitää selvittää kuitenkin edelleen eteenpäin, sillä tavallisen opetuskäytön kannalta tällainen kytkeminen ei ole kovin järkevä ratkaisu, tilan muunneltavuuden kannalta kylläkin hyvä.

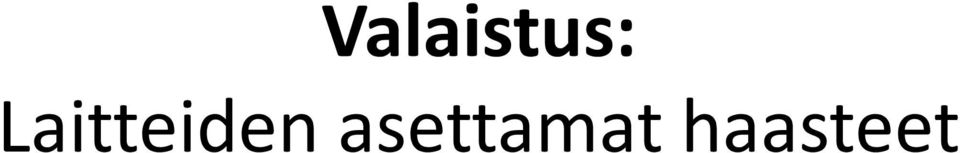

6 Valaistus: Laitteiden asettamat haasteet

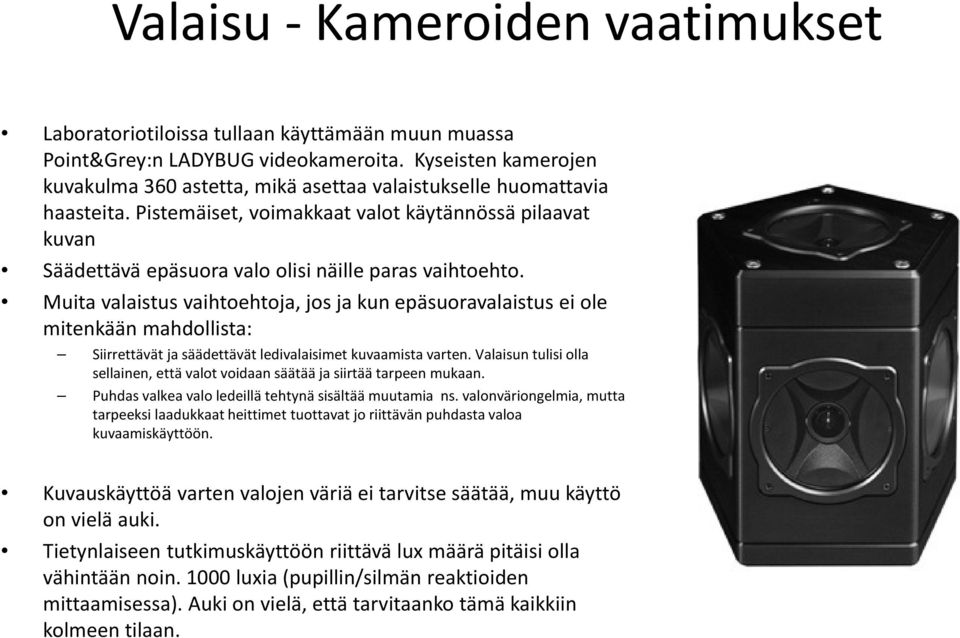

7 Valaisu -Kameroiden vaatimukset Laboratoriotiloissa tullaan käyttämään muun muassa Point&Grey:nLADYBUG videokameroita. Kyseisten kamerojen kuvakulma 360 astetta, mikä asettaa valaistukselle huomattavia haasteita. Pistemäiset, voimakkaat valot käytännössä pilaavat kuvan Säädettävä epäsuora valo olisi näille paras vaihtoehto. Muita valaistus vaihtoehtoja, jos ja kun epäsuoravalaistus ei ole mitenkään mahdollista: Siirrettävät ja säädettävät ledivalaisimet kuvaamista varten. Valaisun tulisi olla sellainen, että valot voidaan säätää ja siirtää tarpeen mukaan. Puhdas valkea valo ledeillä tehtynä sisältää muutamia ns. valonväriongelmia, mutta tarpeeksi laadukkaat heittimet tuottavat jo riittävän puhdasta valoa kuvaamiskäyttöön. Kuvauskäyttöä varten valojen väriä ei tarvitse säätää, muu käyttö on vielä auki. Tietynlaiseen tutkimuskäyttöön riittävä lux määrä pitäisi olla vähintään noin luxia (pupillin/silmän reaktioiden mittaamisessa). Auki on vielä, että tarvitaanko tämä kaikkiin kolmeen tilaan.

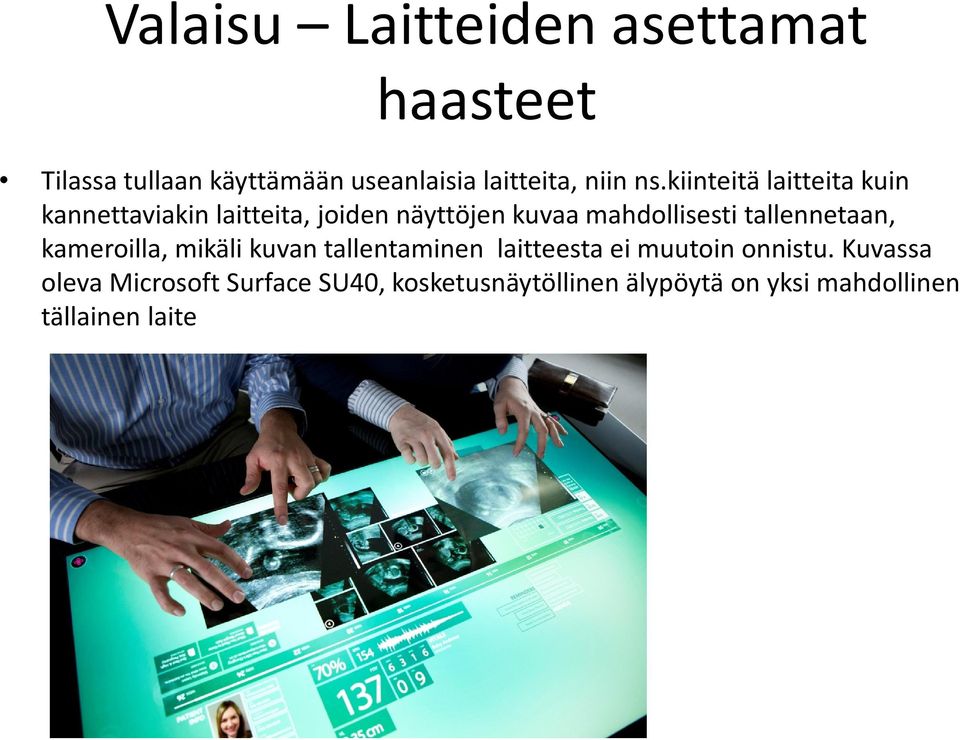

8 Valaisu Laitteiden asettamat haasteet Tilassa tullaan käyttämään useanlaisia laitteita, niin ns.kiinteitälaitteita kuin kannettaviakin laitteita, joiden näyttöjen kuvaa mahdollisesti tallennetaan, kameroilla, mikäli kuvan tallentaminen laitteesta ei muutoin onnistu. Kuvassa oleva Microsoft SurfaceSU40, kosketusnäytöllinen älypöytä on yksi mahdollinen tällainen laite

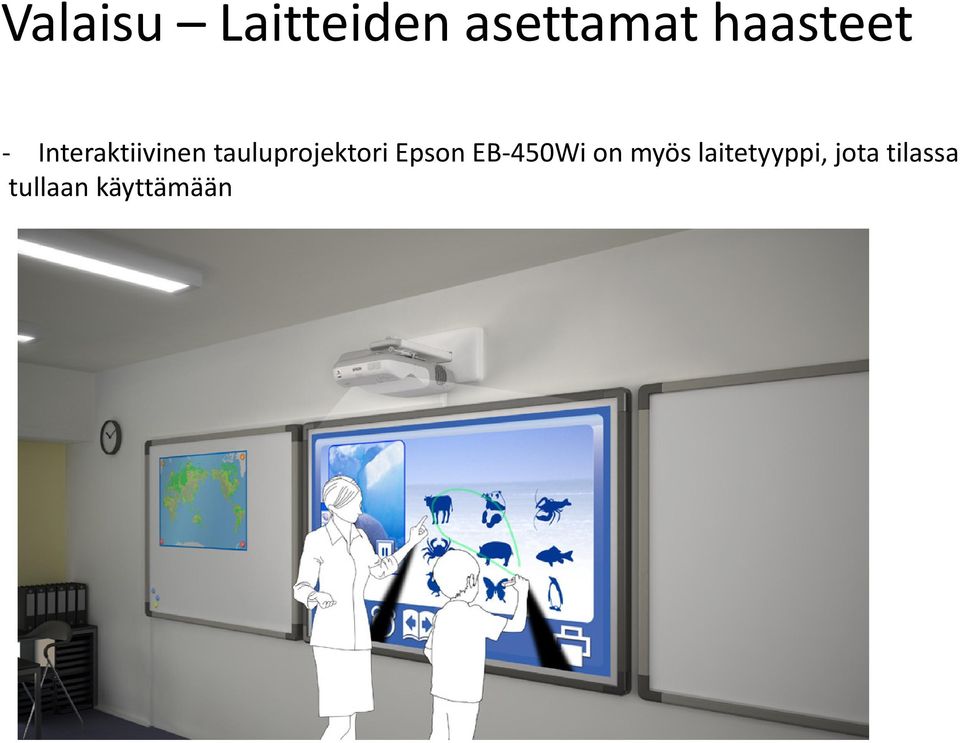

9 Valaisu Laitteiden asettamat haasteet - Interaktiivinen tauluprojektori Epson EB-450Wi on myös laitetyyppi, jota tilassa tullaan käyttämään

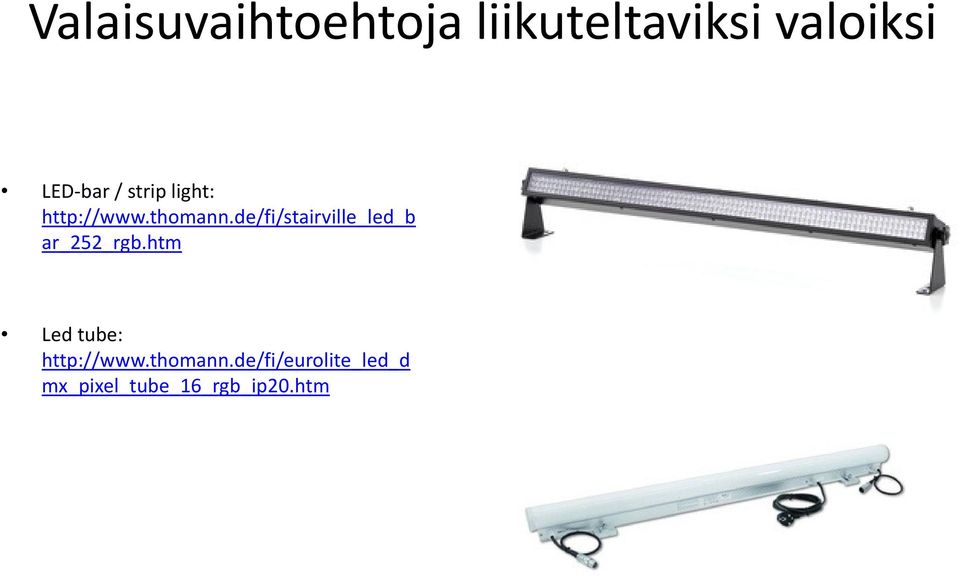

10 Valaisuvaihtoehtoja liikuteltaviksi valoiksi LED-bar/ striplight: ar_252_rgb.htm Led tube: mx_pixel_tube_16_rgb_ip20.htm

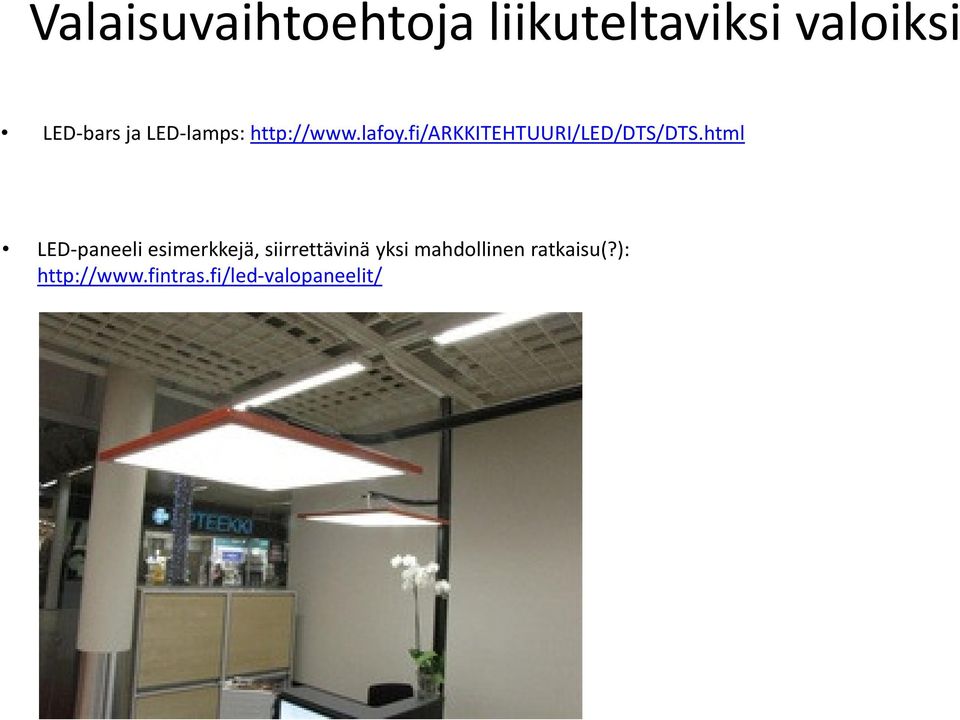

11 Valaisuvaihtoehtoja liikuteltaviksi valoiksi LED-bars ja LED-lamps: LED-paneeli esimerkkejä, siirrettävinä yksi mahdollinen ratkaisu(?):

12 Valaistuksen ohjaus: Pitääkö kaikki tilat olla himmennettävissä, vai riittääkö kolmen luokkatilan säädöt? Kommentti: Monipuolisen käytön kannalta valaisun monipuolinen säätäminen kaikissa kolmessa tilassa olisi hyödyllistä. Lisäksi sitä pitäisi voida säätää niin tarkkaamosta kuin tiloihin sijoitetusta paneelista (AV-räkki tai seinäpilari). Minne sijoitetaan koko tilaa hallinnoiva käyttöpaneeli? Onko valvomo oikea paikka, vai pitääkö paneeliin päästä kaikkien käsiksi? Kommentti: Tiloilla on useammanlaista käyttö näillä näkymin. Kummallekkin ratkaisulle olisi tarvetta. Onko tarvetta säädettävälle valon värisävylle? Kommentti: Tavallista kuvauskäyttöä varten valojen väriä ei tarvitse säätää, muu käyttö on vielä auki. Mikä on tavoiteltava valaistustaso lukseina? Normaali toimistovalaistus 600luksia riittänee? Tätä himmennetään luokkatiloissa tarpeen mukaan. Kommentti: Tietynlaiseen tutkimuskäyttöön riittävä lux määrä pitäisi olla vähintään noin luxia (pupillin/silmän reaktioiden mittaamisessa). Tätä ei välttämättä tarvitse kaikkiin kolmeen tilaan?

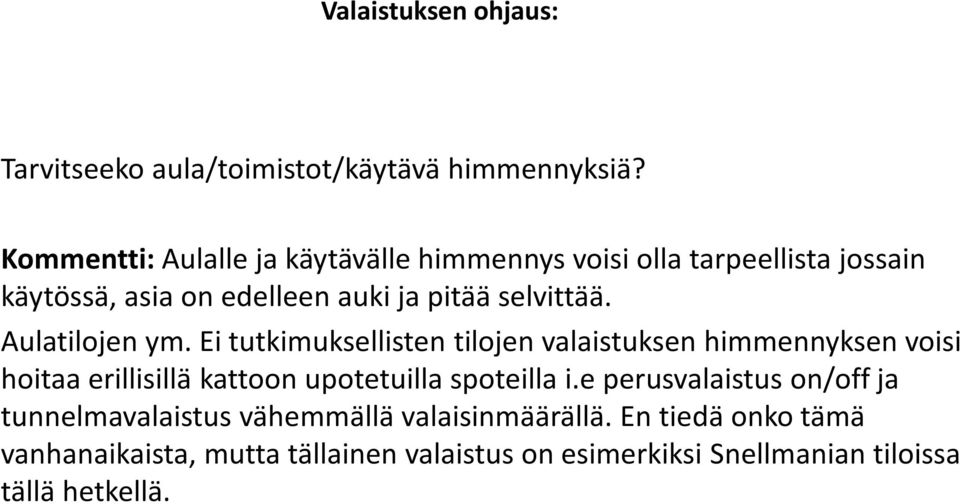

13 Valaistuksen ohjaus: Tarvitseeko aula/toimistot/käytävä himmennyksiä? Kommentti: Aulalle ja käytävälle himmennys voisi olla tarpeellista jossain käytössä, asia on edelleen auki ja pitää selvittää. Aulatilojen ym. Ei tutkimuksellisten tilojen valaistuksen himmennyksen voisi hoitaa erillisillä kattoon upotetuilla spoteilla i.eperusvalaistus on/offja tunnelmavalaistus vähemmällä valaisinmäärällä. En tiedä onko tämä vanhanaikaista, mutta tällainen valaistus on esimerkiksi Snellmaniantiloissa tällä hetkellä.

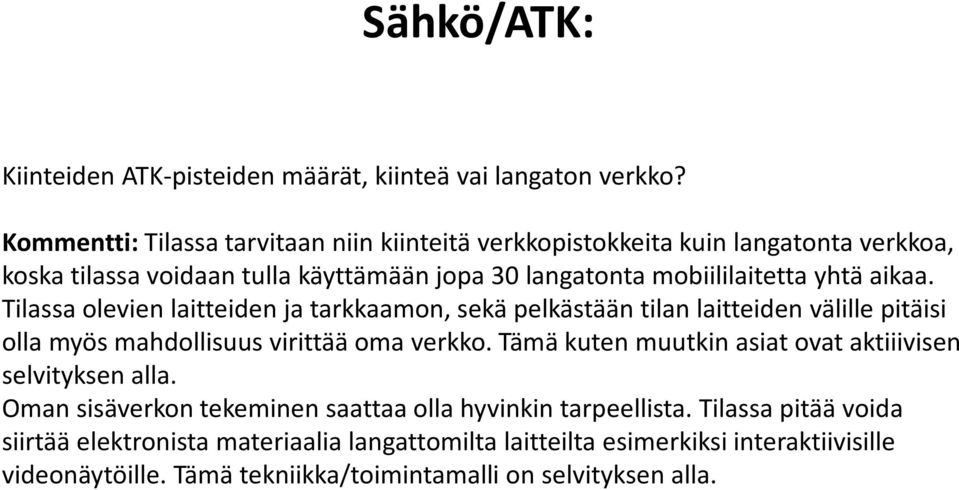

14 Sähkö/ATK: Kiinteiden ATK-pisteiden määrät, kiinteä vai langaton verkko? Kommentti: Tilassa tarvitaan niin kiinteitä verkkopistokkeita kuin langatonta verkkoa, koska tilassa voidaan tulla käyttämään jopa 30 langatonta mobiililaitettayhtä aikaa. Tilassa olevien laitteiden ja tarkkaamon, sekä pelkästään tilan laitteiden välille pitäisi olla myös mahdollisuus virittää oma verkko. Tämä kuten muutkin asiat ovat aktiiivisen selvityksen alla. Oman sisäverkon tekeminen saattaa olla hyvinkin tarpeellista. Tilassa pitää voida siirtää elektronista materiaalia langattomilta laitteilta esimerkiksi interaktiivisille videonäytöille. Tämä tekniikka/toimintamalli on selvityksen alla.

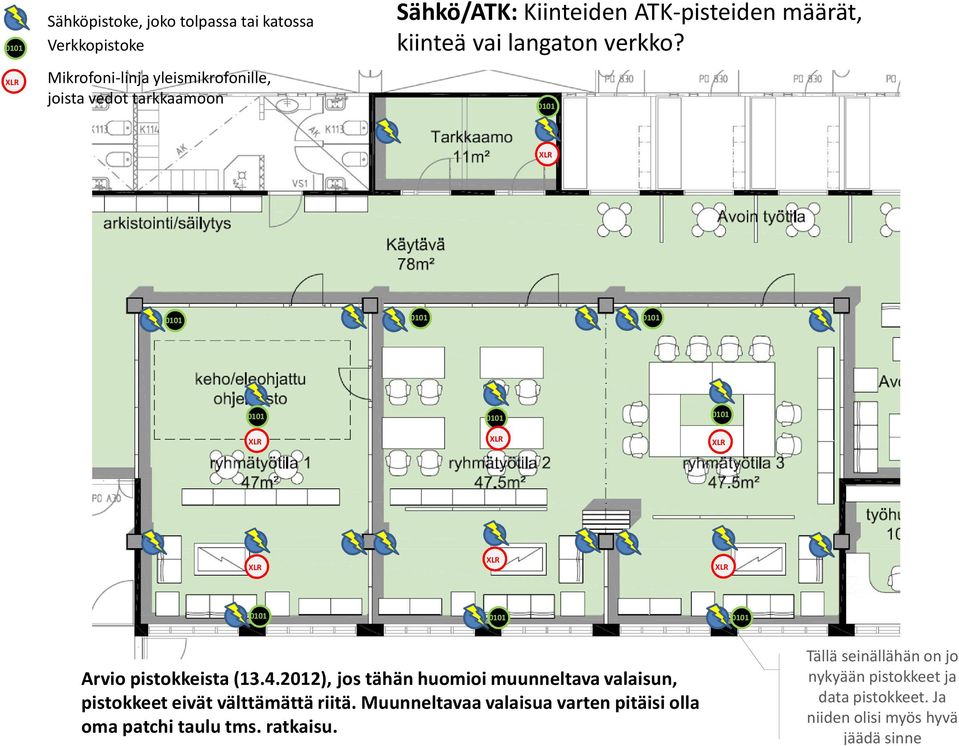

15 0101 XLR Sähköpistoke, joko tolpassa tai katossa Verkkopistoke Mikrofoni-linja yleismikrofonille, joista vedot tarkkaamoon Sähkö/ATK: Kiinteiden ATK-pisteiden määrät, kiinteä vai langaton verkko? 0101 XLR XLR XLR XLR XLR XLR XLR Arvio pistokkeista ( ), jos tähän huomioi muunneltava valaisun, pistokkeet eivät välttämättä riitä. Muunneltavaa valaisua varten pitäisi olla oma patchi taulu tms. ratkaisu. Tällä seinällähän on jo nykyään pistokkeet ja data pistokkeet. Ja niiden olisi myös hyvä jäädä sinne

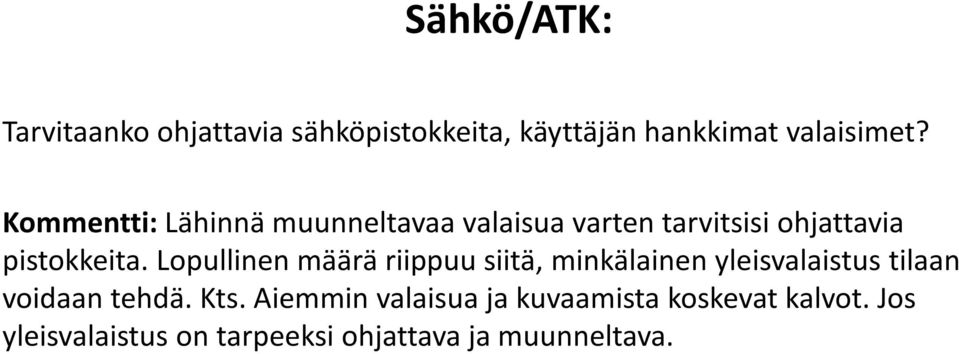

16 Sähkö/ATK: Tarvitaanko ohjattavia sähköpistokkeita, käyttäjän hankkimat valaisimet? Kommentti:Lähinnä muunneltavaa valaisua varten tarvitsisi ohjattavia pistokkeita. Lopullinen määrä riippuu siitä, minkälainen yleisvalaistus tilaan voidaan tehdä. Kts. Aiemmin valaisua ja kuvaamista koskevat kalvot. Jos yleisvalaistus on tarpeeksi ohjattava ja muunneltava.

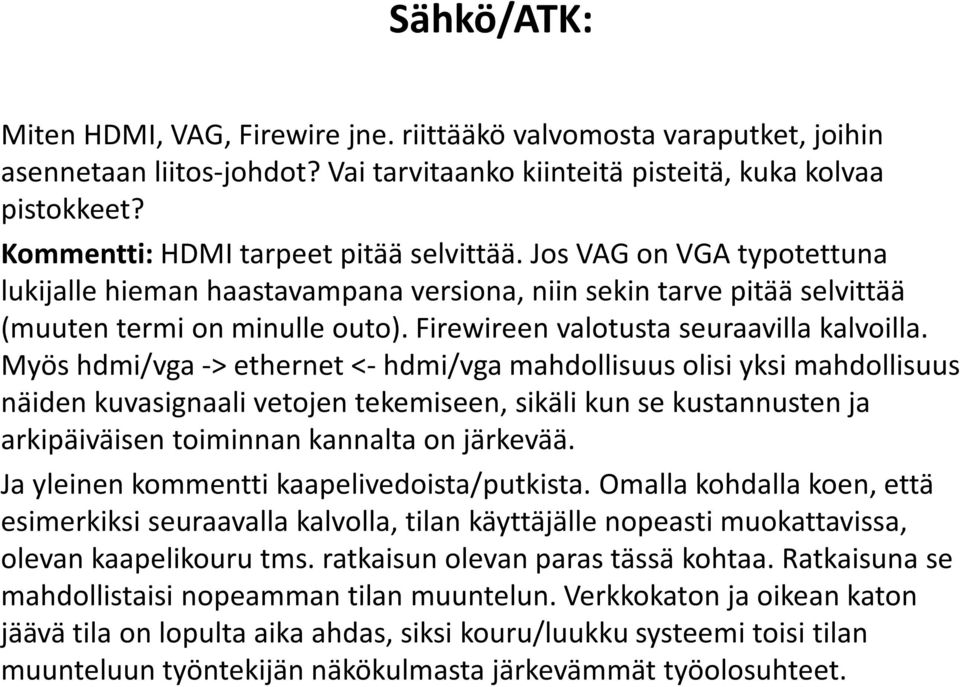

17 Sähkö/ATK: Miten HDMI, VAG, Firewirejne. riittääkö valvomosta varaputket, joihin asennetaan liitos-johdot? Vai tarvitaanko kiinteitä pisteitä, kuka kolvaa pistokkeet? Kommentti: HDMI tarpeet pitää selvittää. Jos VAG on VGA typotettuna lukijalle hieman haastavampana versiona, niin sekin tarve pitää selvittää (muuten termi on minulle outo). Firewireenvalotusta seuraavilla kalvoilla. Myös hdmi/vga-> ethernet<-hdmi/vgamahdollisuus olisi yksi mahdollisuus näiden kuvasignaali vetojen tekemiseen, sikäli kun se kustannusten ja arkipäiväisen toiminnan kannalta on järkevää. Ja yleinen kommentti kaapelivedoista/putkista. Omalla kohdalla koen, että esimerkiksi seuraavalla kalvolla, tilan käyttäjälle nopeasti muokattavissa, olevan kaapelikouru tms. ratkaisun olevan paras tässä kohtaa. Ratkaisuna se mahdollistaisi nopeamman tilan muuntelun. Verkkokaton ja oikean katon jäävä tila on lopulta aika ahdas, siksi kouru/luukku systeemi toisi tilan muunteluun työntekijän näkökulmasta järkevämmät työolosuhteet.

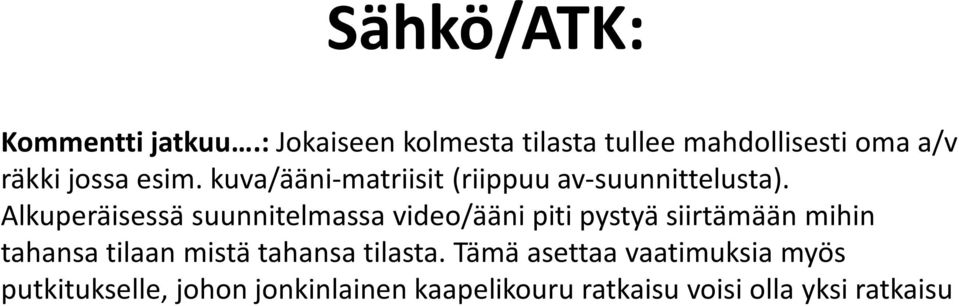

18 Sähkö/ATK: Kommentti jatkuu.: Jokaiseen kolmesta tilasta tullee mahdollisesti oma a/v räkki jossa esim. kuva/ääni-matriisit (riippuu av-suunnittelusta). Alkuperäisessä suunnitelmassa video/ääni piti pystyä siirtämään mihin tahansa tilaan mistä tahansa tilasta. Tämä asettaa vaatimuksia myös putkitukselle, johon jonkinlainen kaapelikouru ratkaisu voisi olla yksi ratkaisu

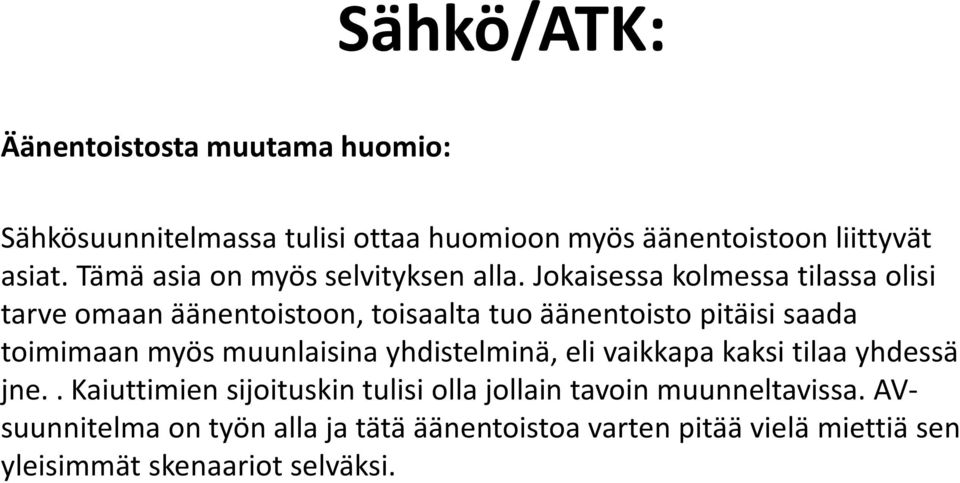

19 Sähkö/ATK: Äänentoistosta muutama huomio: Sähkösuunnitelmassa tulisi ottaa huomioon myös äänentoistoon liittyvät asiat. Tämä asia on myös selvityksen alla. Jokaisessa kolmessa tilassa olisi tarve omaan äänentoistoon, toisaalta tuo äänentoisto pitäisi saada toimimaan myös muunlaisina yhdistelminä, eli vaikkapa kaksi tilaa yhdessä jne.. Kaiuttimien sijoituskin tulisi olla jollain tavoin muunneltavissa. AVsuunnitelma on työn alla ja tätä äänentoistoa varten pitää vielä miettiä sen yleisimmät skenaariot selväksi.

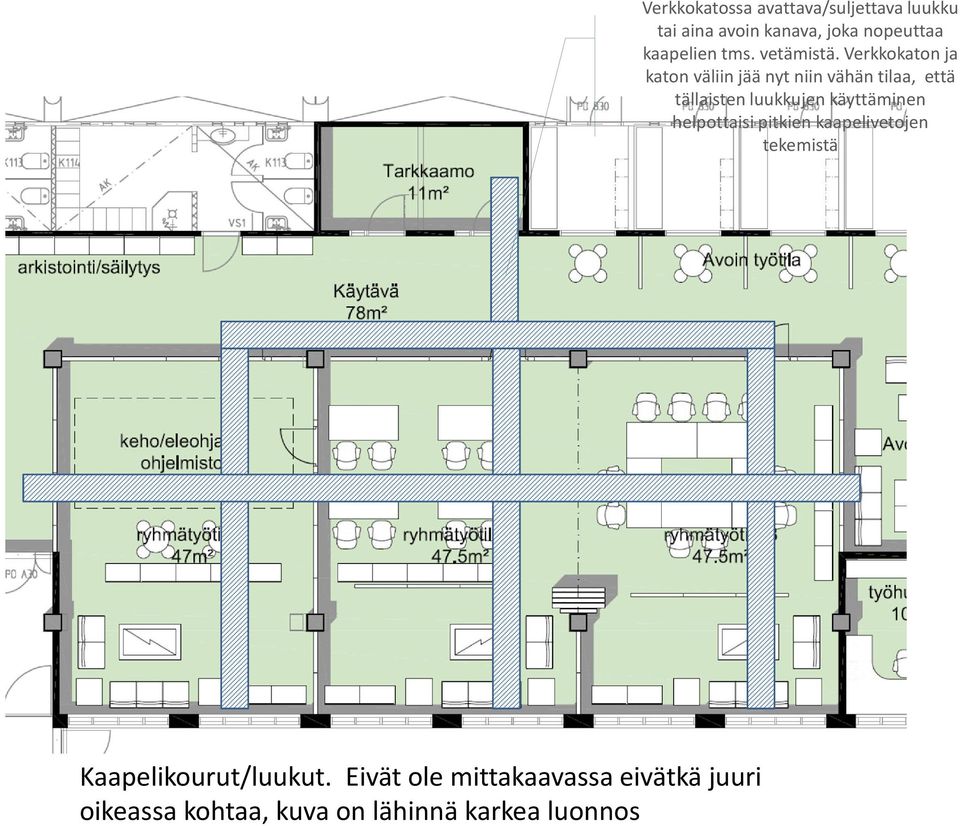

20 Kaapelikourut/luukut. Eivät ole mittakaavassa eivätkä juuri oikeassa kohtaa, kuva on lähinnä karkea luonnos Verkkokatossa avattava/suljettava luukku tai aina avoin kanava, joka nopeuttaa kaapelien tms. vetämistä. Verkkokaton ja katon väliin jää nyt niin vähän tilaa, että tällaisten luukkujen käyttäminen helpottaisi pitkien kaapelivetojen tekemistä

21 Ladybug3 kamera Point&Grey5-port IEEE-1394b Hub/ vastaava Firewire vahvistin Cablemax. length100 m with amplifier Cablemax. length4,5 m without Esimerkki kamerojen sijoittelusta, kamera voivat olla sijoitettuna myös yhteen tilaan. Jos FireWirelleon tällöin tehty kiinteäveto, se ei riitä kolmelle kameralle
