1 T Henkilöturvallisuus ja fyysinen turvallisuus, k-04 Harri Koskenranta Fyysinen turvallisuus : Videovalvontajärjestelmät SUOJAUKSET UHKAT VAHINGOT TURVALLISUUSVALVONTA T KOSKENRANTA 2 KOSKENRANTA 1

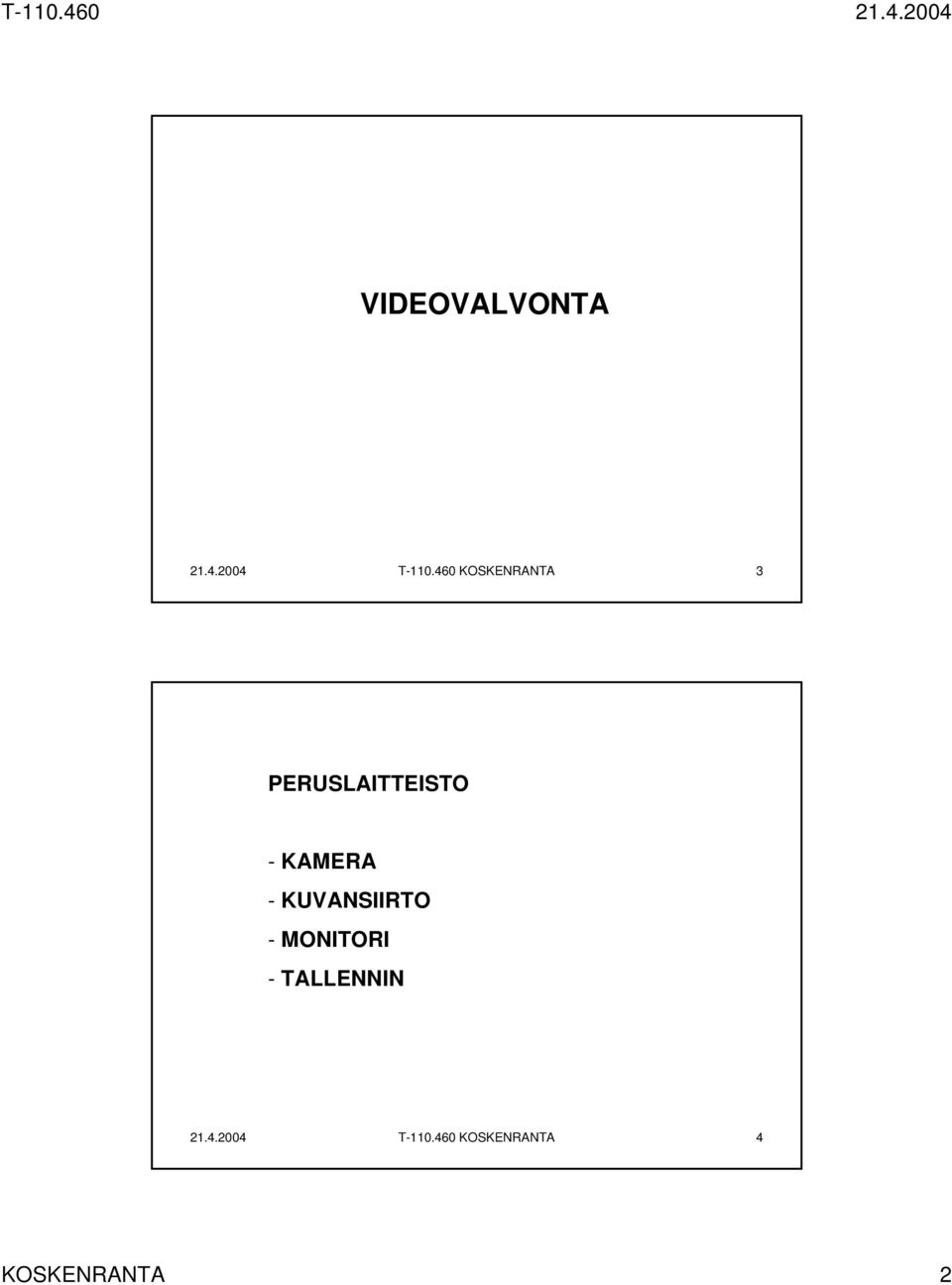

2 VIDEOVALVONTA T KOSKENRANTA 3 PERUSLAITTEISTO - KAMERA - KUVANSIIRTO - MONITORI - TALLENNIN T KOSKENRANTA 4 KOSKENRANTA 2

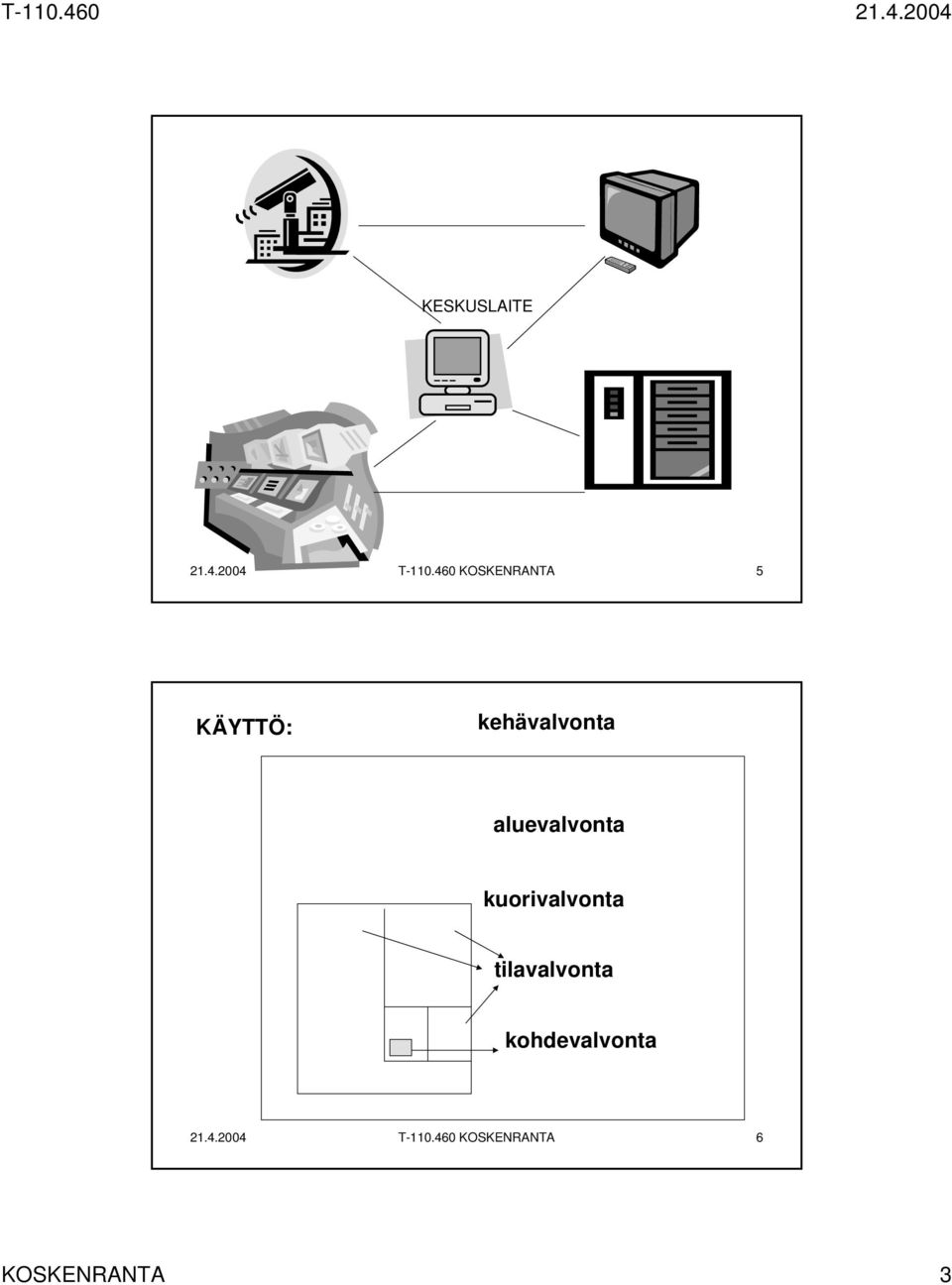

3 KESKUSLAITE T KOSKENRANTA 5 KÄYTTÖ: kehävalvonta aluevalvonta kuorivalvonta tilavalvonta kohdevalvonta T KOSKENRANTA 6 KOSKENRANTA 3

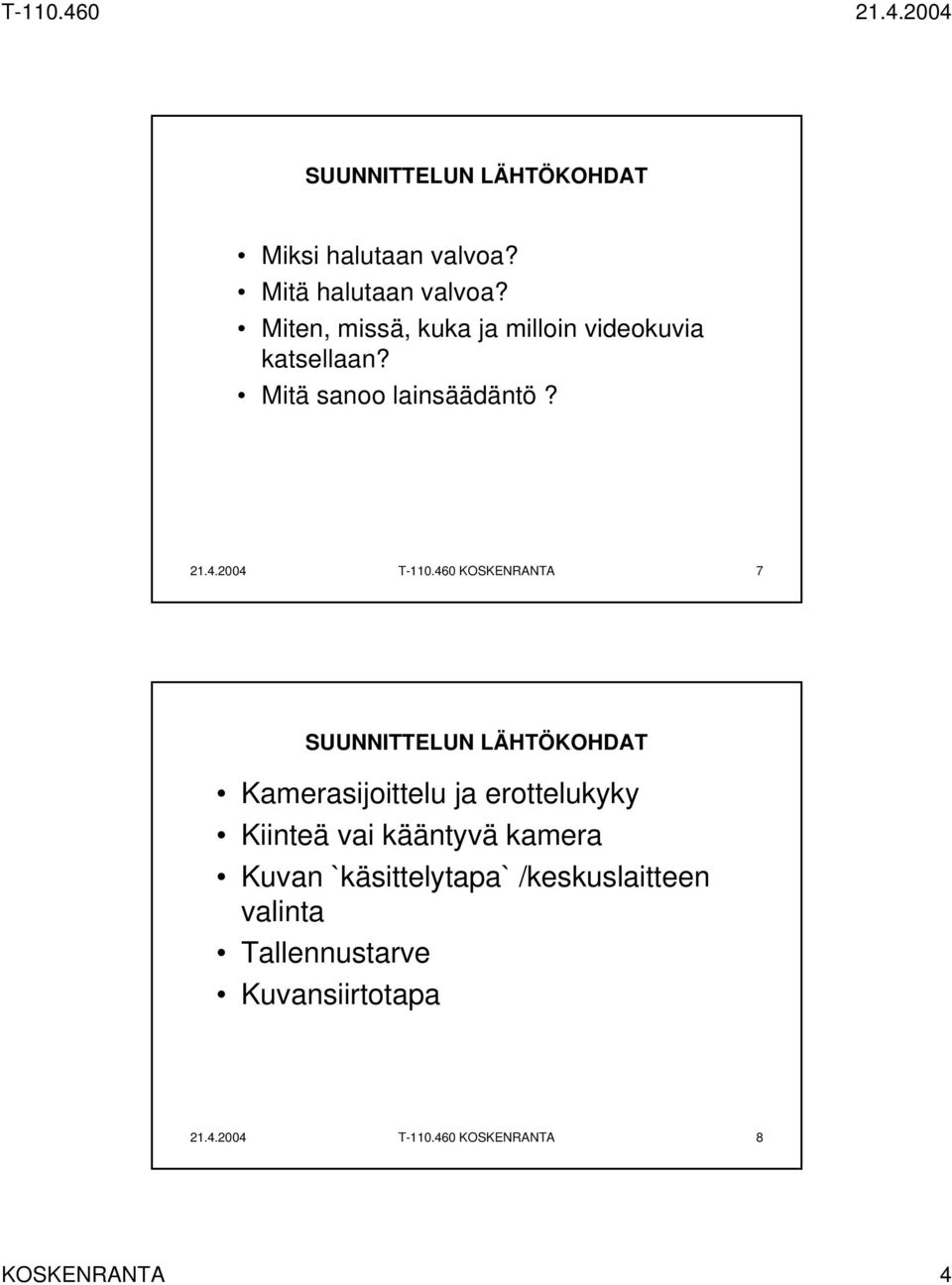

4 SUUNNITTELUN LÄHTÖKOHDAT Miksi halutaan valvoa? Mitä halutaan valvoa? Miten, missä, kuka ja milloin videokuvia katsellaan? Mitä sanoo lainsäädäntö? T KOSKENRANTA 7 SUUNNITTELUN LÄHTÖKOHDAT Kamerasijoittelu ja erottelukyky Kiinteä vai kääntyvä kamera Kuvan `käsittelytapa` /keskuslaitteen valinta Tallennustarve Kuvansiirtotapa T KOSKENRANTA 8 KOSKENRANTA 4

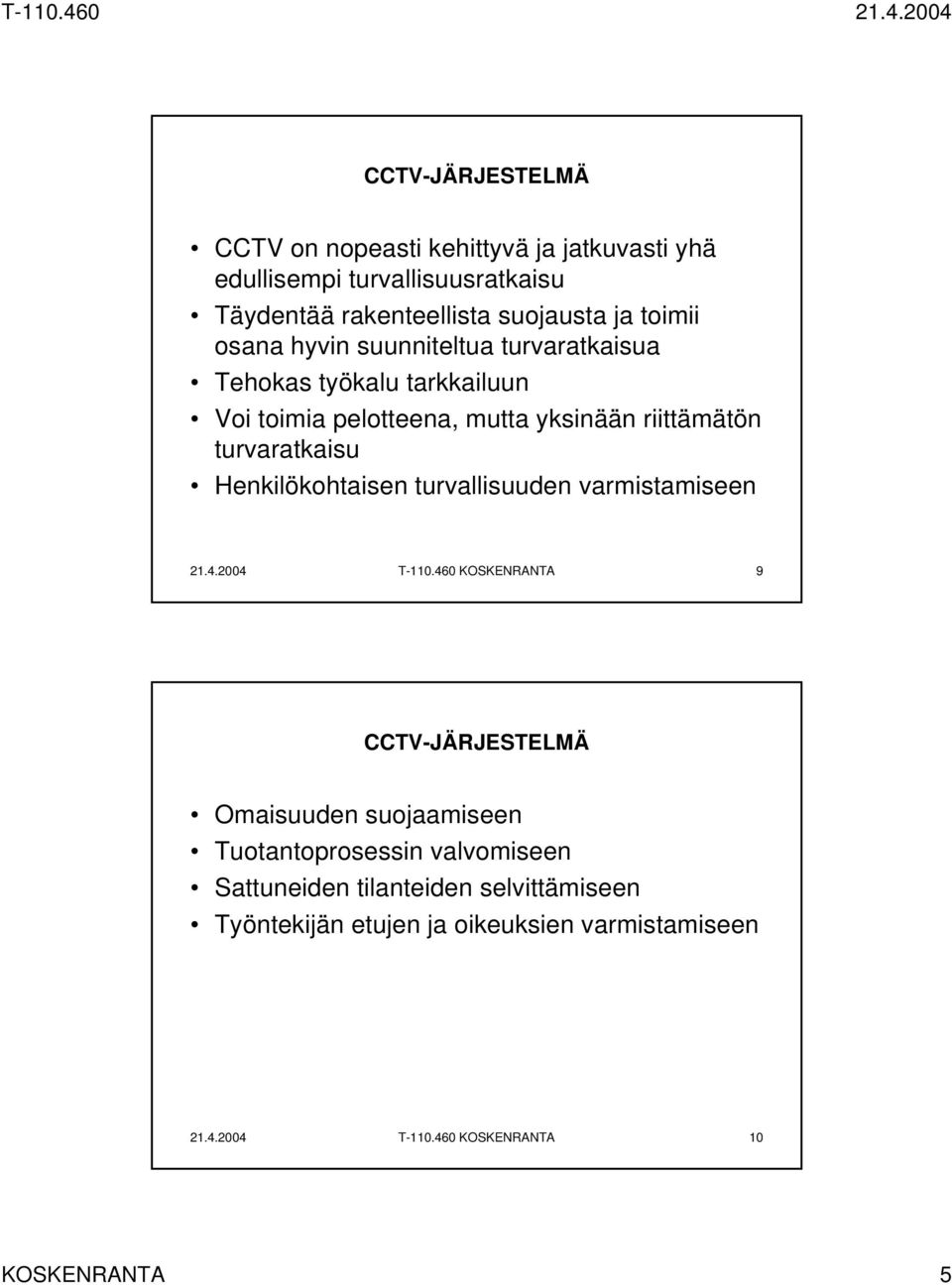

5 CCTV-JÄRJESTELMÄ CCTV on nopeasti kehittyvä ja jatkuvasti yhä edullisempi turvallisuusratkaisu Täydentää rakenteellista suojausta ja toimii osana hyvin suunniteltua turvaratkaisua Tehokas työkalu tarkkailuun Voi toimia pelotteena, mutta yksinään riittämätön turvaratkaisu Henkilökohtaisen turvallisuuden varmistamiseen T KOSKENRANTA 9 CCTV-JÄRJESTELMÄ Omaisuuden suojaamiseen Tuotantoprosessin valvomiseen Sattuneiden tilanteiden selvittämiseen Työntekijän etujen ja oikeuksien varmistamiseen T KOSKENRANTA 10 KOSKENRANTA 5

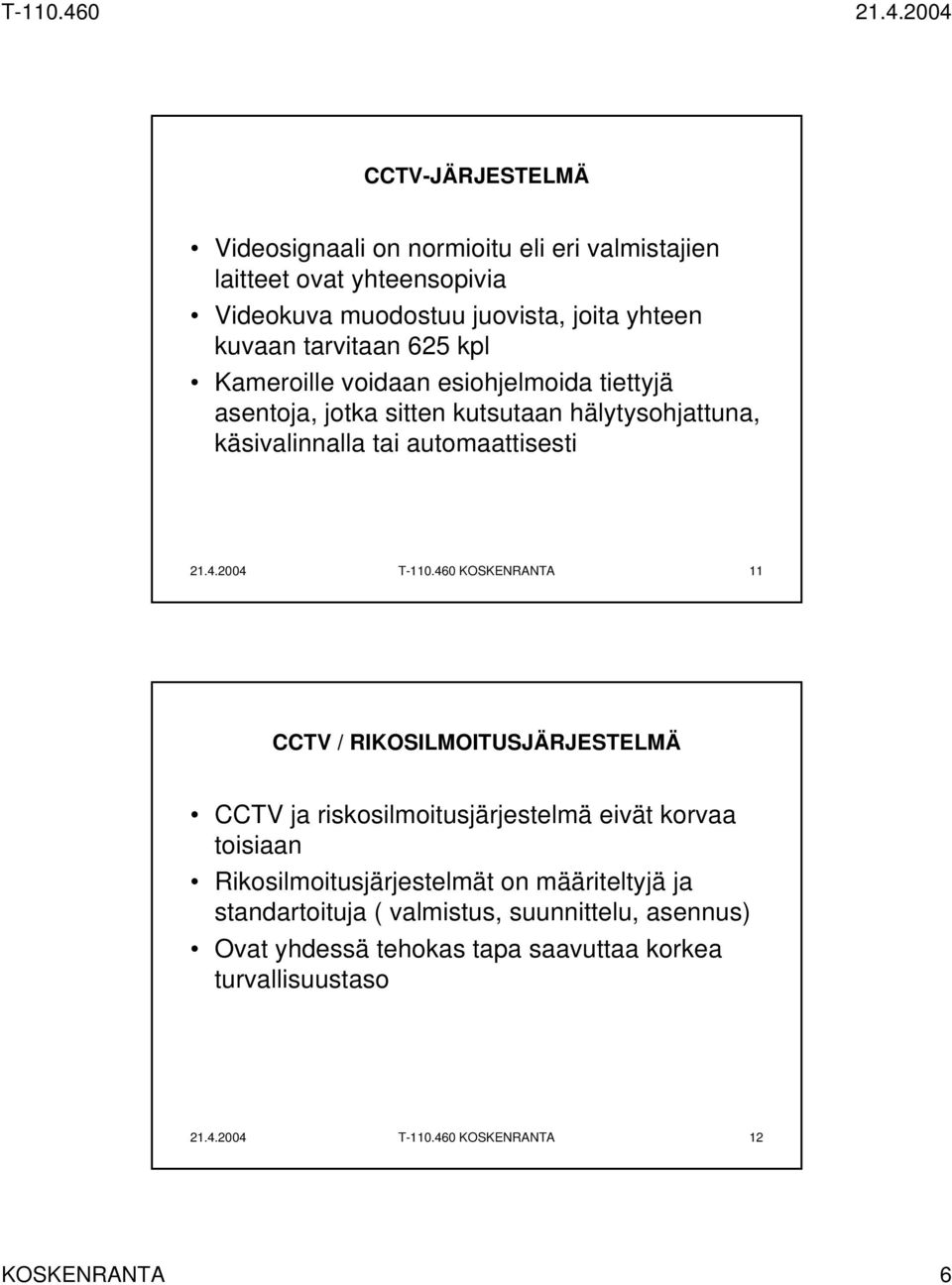

6 CCTV-JÄRJESTELMÄ Videosignaali on normioitu eli eri valmistajien laitteet ovat yhteensopivia Videokuva muodostuu juovista, joita yhteen kuvaan tarvitaan 625 kpl Kameroille voidaan esiohjelmoida tiettyjä asentoja, jotka sitten kutsutaan hälytysohjattuna, käsivalinnalla tai automaattisesti T KOSKENRANTA 11 CCTV / RIKOSILMOITUSJÄRJESTELMÄ CCTV ja riskosilmoitusjärjestelmä eivät korvaa toisiaan Rikosilmoitusjärjestelmät on määriteltyjä ja standartoituja ( valmistus, suunnittelu, asennus) Ovat yhdessä tehokas tapa saavuttaa korkea turvallisuustaso T KOSKENRANTA 12 KOSKENRANTA 6

7 Perustavoite - perustavoite määrittää järjestelmän käyttötarkoitukset ( esim. tunnistaa asiattomat oleskelijat alueella työajan ulkopuolellla ja toimii kulunvalvonnan apuna työaikana) Kohteiden kuvaus - kuka tai mitkä ovat valvonnan kohteina ja kuinka yksityiskohtaisia kuvien tulee olla (yksilöinti, hahmontunnistus, havaitseminen, valvonta) T KOSKENRANTA 13 Havaittava liike - määritellään minkälaista liikettä järjestelmän on tarkoitus havaita ja näyttää Toiminta-ajat - milloin järjestelmän täytyy toimia Kuvien laatu - värilliset / mustavalkoiset - resoluutio T KOSKENRANTA 14 KOSKENRANTA 7

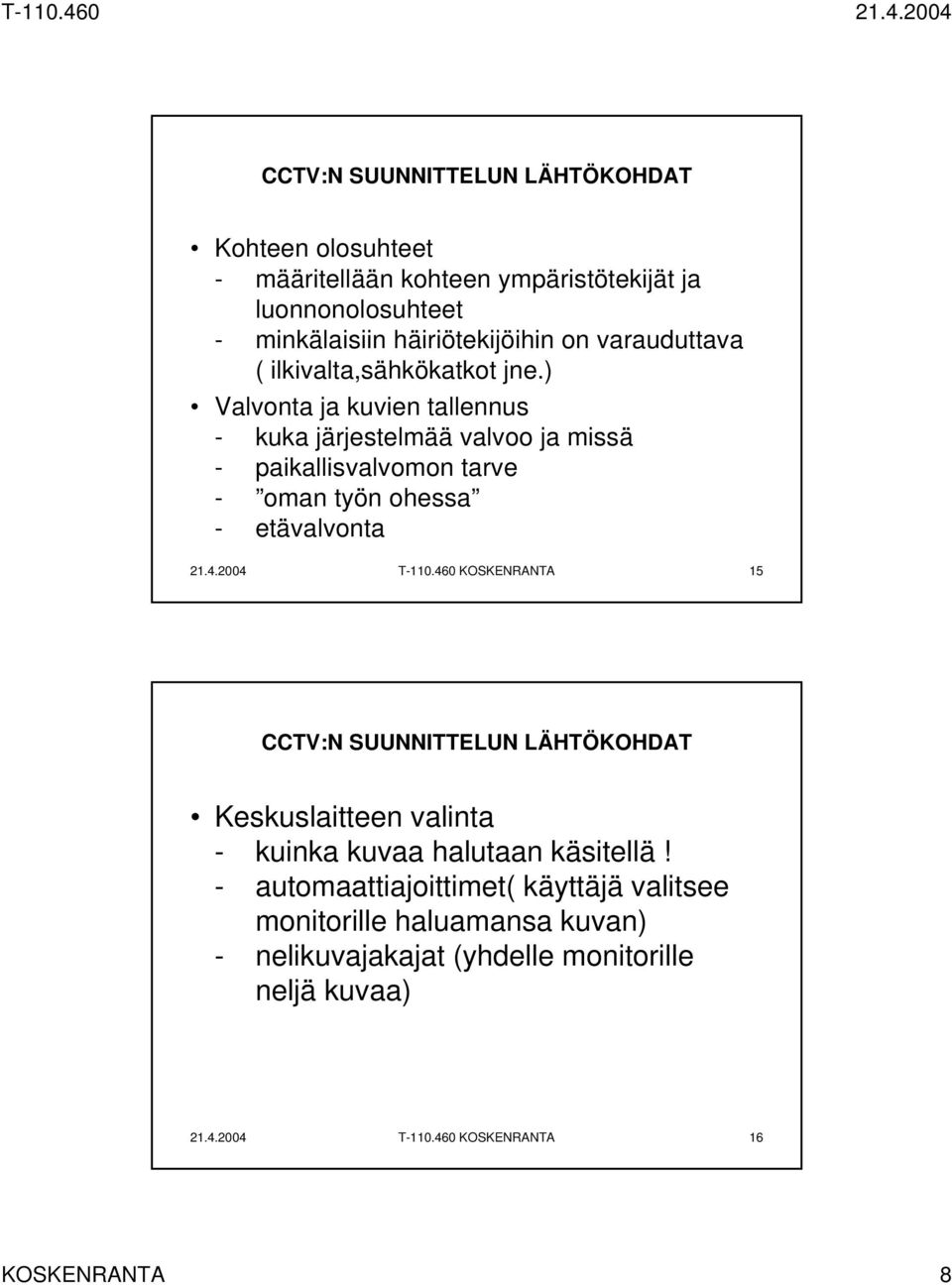

8 Kohteen olosuhteet - määritellään kohteen ympäristötekijät ja luonnonolosuhteet - minkälaisiin häiriötekijöihin on varauduttava ( ilkivalta,sähkökatkot jne.) Valvonta ja kuvien tallennus - kuka järjestelmää valvoo ja missä - paikallisvalvomon tarve - oman työn ohessa - etävalvonta T KOSKENRANTA 15 Keskuslaitteen valinta - kuinka kuvaa halutaan käsitellä! - automaattiajoittimet( käyttäjä valitsee monitorille haluamansa kuvan) - nelikuvajakajat (yhdelle monitorille neljä kuvaa) T KOSKENRANTA 16 KOSKENRANTA 8

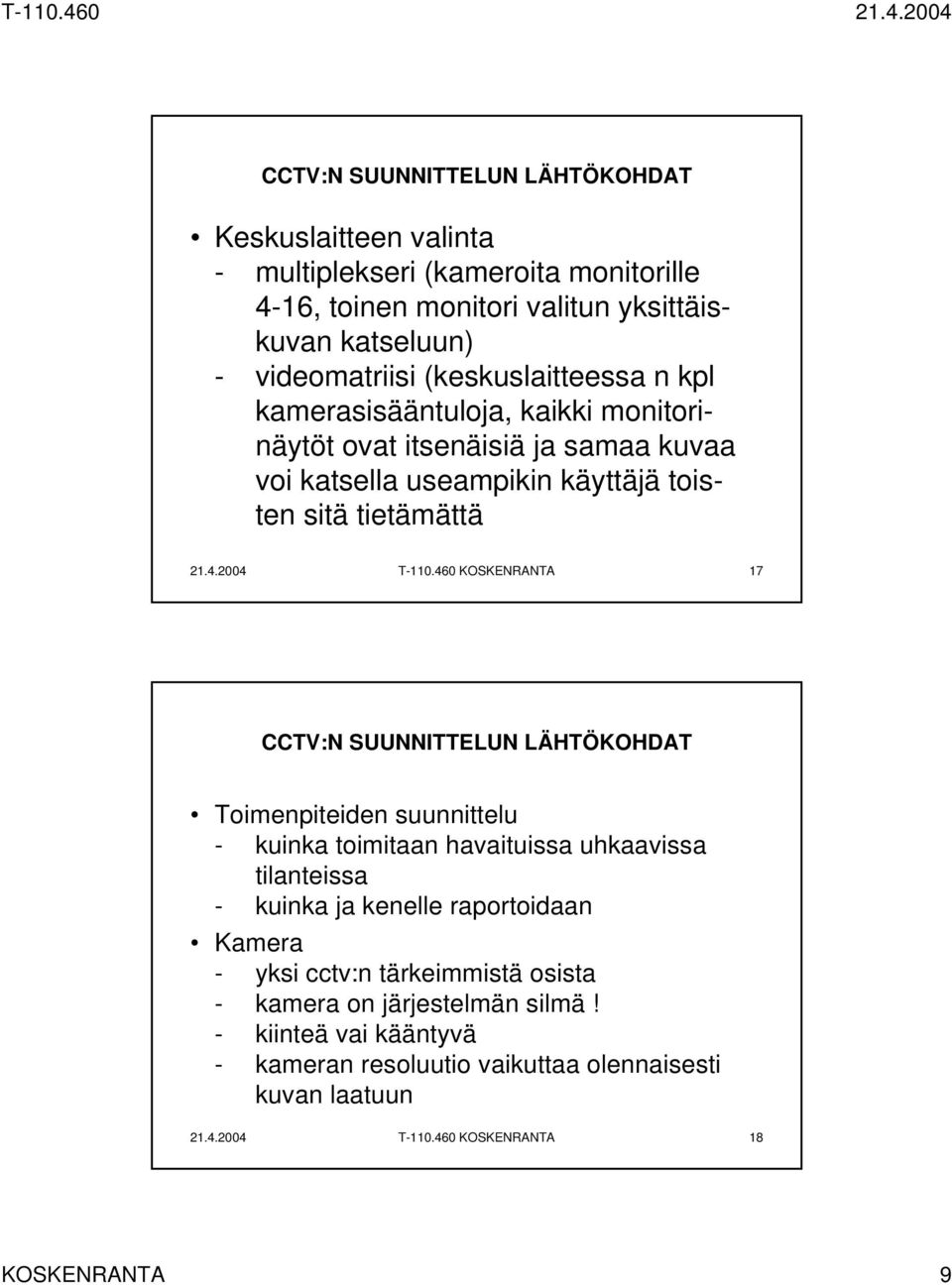

9 Keskuslaitteen valinta - multiplekseri (kameroita monitorille 4-16, toinen monitori valitun yksittäiskuvan katseluun) - videomatriisi (keskuslaitteessa n kpl kamerasisääntuloja, kaikki monitorinäytöt ovat itsenäisiä ja samaa kuvaa voi katsella useampikin käyttäjä toisten sitä tietämättä T KOSKENRANTA 17 Toimenpiteiden suunnittelu - kuinka toimitaan havaituissa uhkaavissa tilanteissa - kuinka ja kenelle raportoidaan Kamera - yksi cctv:n tärkeimmistä osista - kamera on järjestelmän silmä! - kiinteä vai kääntyvä - kameran resoluutio vaikuttaa olennaisesti kuvan laatuun T KOSKENRANTA 18 KOSKENRANTA 9

10 Valaistuksen suunnittelu - kameralle pitää järjestää kameran valoherkkyyden ja linssin valonläpäisyn mukainen valaistus - parhaaseen tulokseen päästään tasaisella valaistuksella - heijastukset, huippuvalot ja voimakas taustavalo ovat ongelmia T KOSKENRANTA 19 Valaistuksen suunnittelu - etäisyyden vaikutus keinovalaistukseen: Keinovalaistuksen taso (E) heikkenee neljäsosaan alkuperäisestä, kun etäisyys (D) kohteeseen kasvaa kasinkertaiseksi eli E = 1 / D² T KOSKENRANTA 20 KOSKENRANTA 10

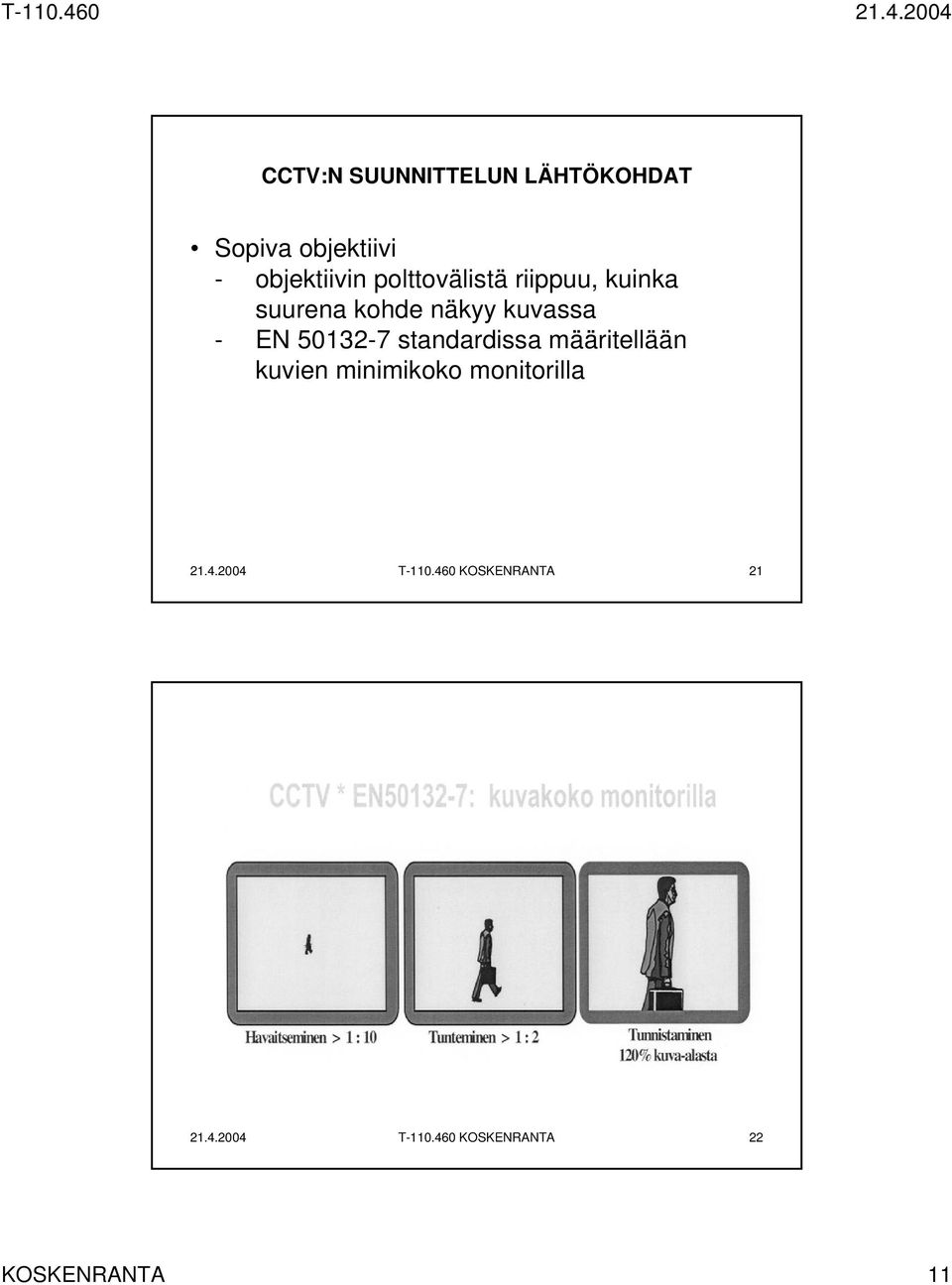

11 Sopiva objektiivi - objektiivin polttovälistä riippuu, kuinka suurena kohde näkyy kuvassa - EN standardissa määritellään kuvien minimikoko monitorilla T KOSKENRANTA T KOSKENRANTA 22 KOSKENRANTA 11

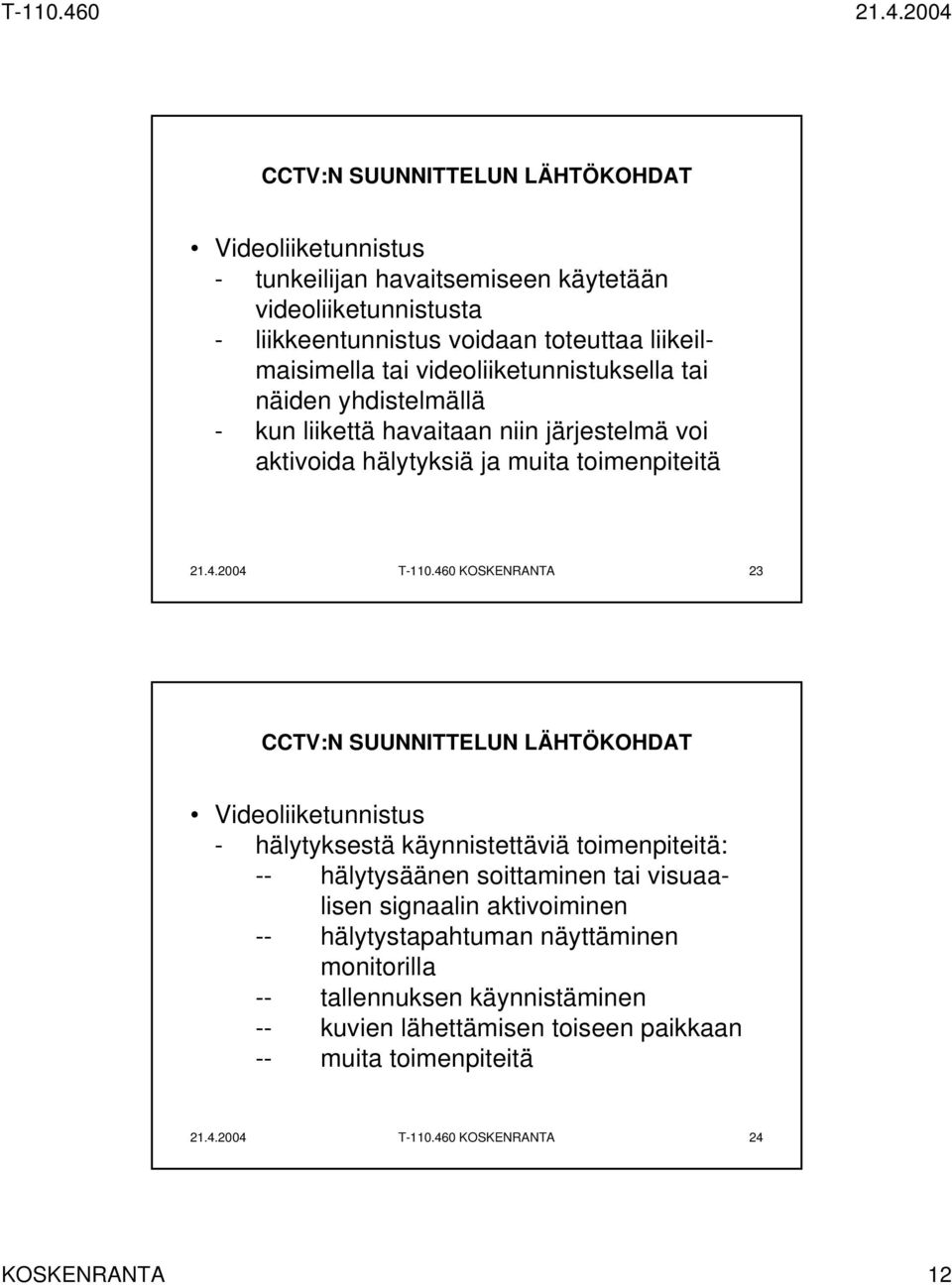

12 Videoliiketunnistus - tunkeilijan havaitsemiseen käytetään videoliiketunnistusta - liikkeentunnistus voidaan toteuttaa liikeilmaisimella tai videoliiketunnistuksella tai näiden yhdistelmällä - kun liikettä havaitaan niin järjestelmä voi aktivoida hälytyksiä ja muita toimenpiteitä T KOSKENRANTA 23 Videoliiketunnistus - hälytyksestä käynnistettäviä toimenpiteitä: -- hälytysäänen soittaminen tai visuaalisen signaalin aktivoiminen -- hälytystapahtuman näyttäminen monitorilla -- tallennuksen käynnistäminen -- kuvien lähettämisen toiseen paikkaan -- muita toimenpiteitä T KOSKENRANTA 24 KOSKENRANTA 12

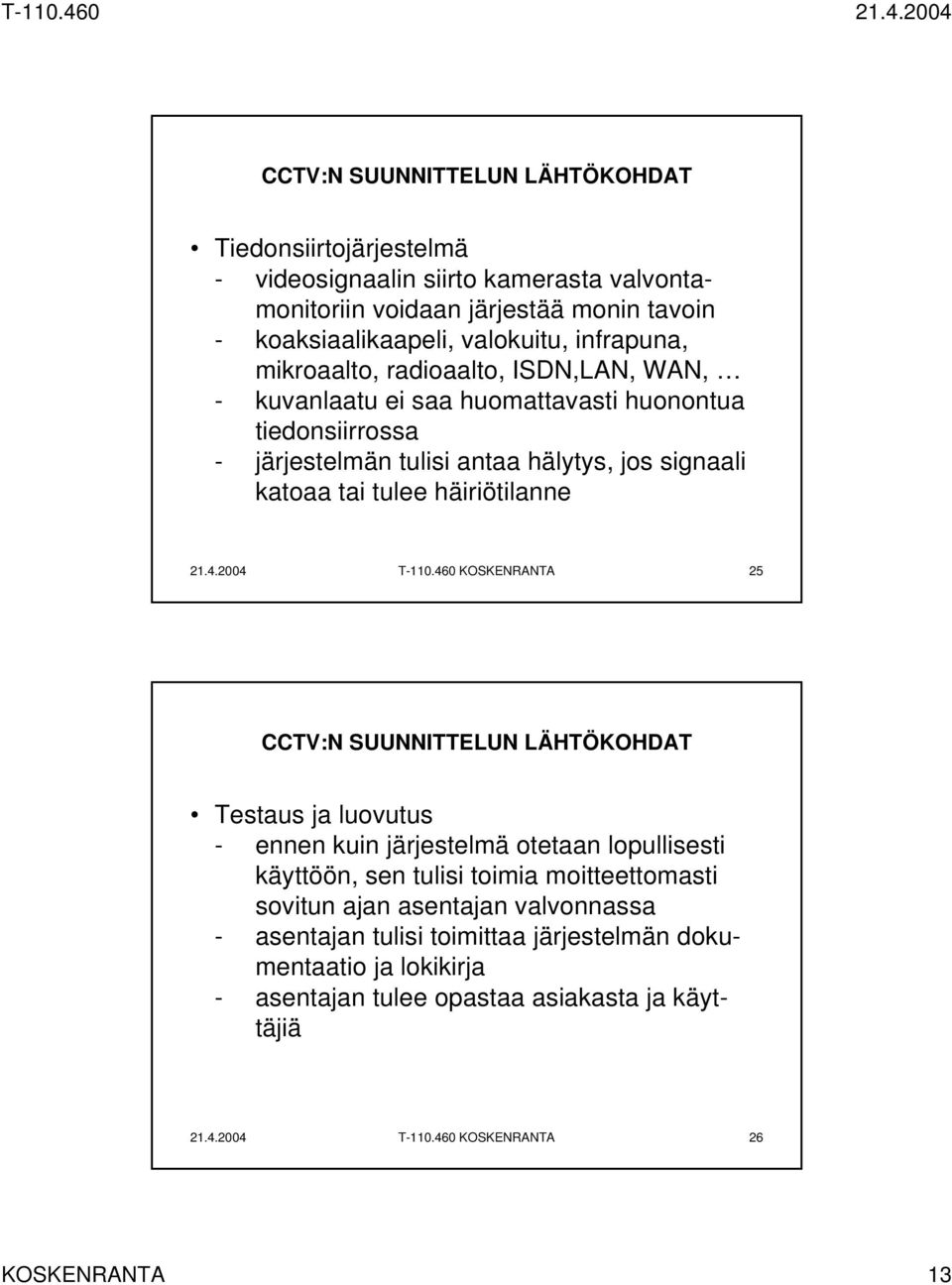

13 Tiedonsiirtojärjestelmä - videosignaalin siirto kamerasta valvontamonitoriin voidaan järjestää monin tavoin - koaksiaalikaapeli, valokuitu, infrapuna, mikroaalto, radioaalto, ISDN,LAN, WAN, - kuvanlaatu ei saa huomattavasti huonontua tiedonsiirrossa - järjestelmän tulisi antaa hälytys, jos signaali katoaa tai tulee häiriötilanne T KOSKENRANTA 25 Testaus ja luovutus - ennen kuin järjestelmä otetaan lopullisesti käyttöön, sen tulisi toimia moitteettomasti sovitun ajan asentajan valvonnassa - asentajan tulisi toimittaa järjestelmän dokumentaatio ja lokikirja - asentajan tulee opastaa asiakasta ja käyttäjiä T KOSKENRANTA 26 KOSKENRANTA 13

14 Huolto ja tarkastukset - asiakkaan tulee järjestää järjestelmän asianmukainen käyttö ja huolto - säännölliset tarkastukset ja huolto-ohjelman edellyttämät huollot ovat välttämättömiä, jotta järjestelmä pysyy toiminkykyisenä - havaitut viat ja poikkeavat toiminnat on dokumentoitava ja analysoitava T KOSKENRANTA T KOSKENRANTA 28 KOSKENRANTA 14

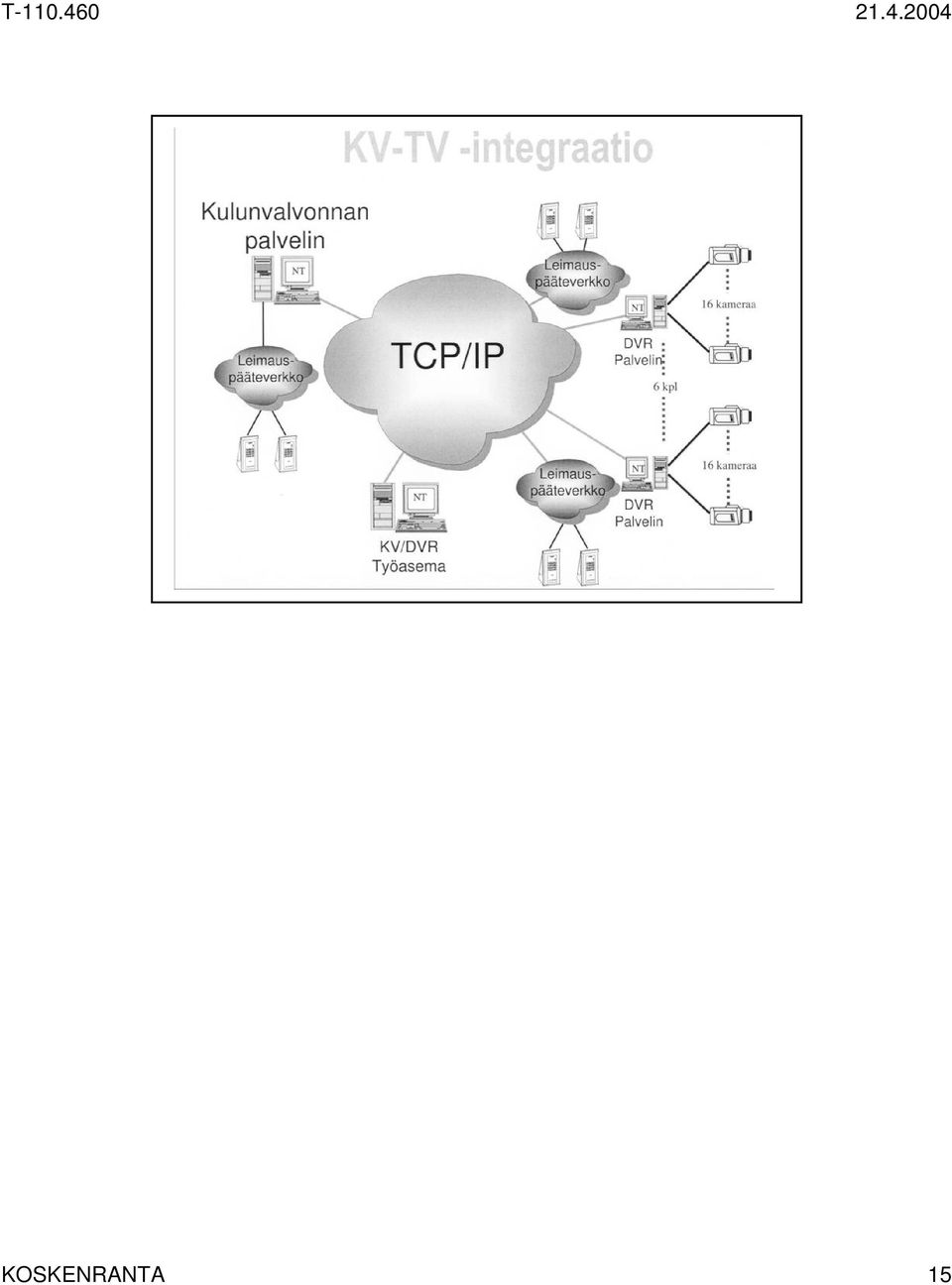

15 T KOSKENRANTA 29 KOSKENRANTA 15
