Versio 9 > X toimintokartta. (päivitetty tammikuu 2011)

Transkriptio

1 Versio 9 > X toimintokartta (päivitetty tammikuu 2011)

2 Analysoi Analysoi-Dynaaminen Analysoi-Ketju Analysoi-Kulma Analysoi-Number Analysoi-Piste Analysoi-Pisteiden väli Analysoi-Profiili Analysoi-Vain Analysoi-Alue/tilavuus Analysoi, Dynaamisesti Analysoi, Ketju Analysoi, Kulma Analysoi, Numero/tietokanta, Numero Analysoi, Sijainti Analysoi, Etäisyys Analysoi, Profiili Analysointi maskilla valintapalkkia käyttäen Analysoi, Tilavuus/alue, 2D-ala Analysoi, Tilavuus/alue, Pinnan ala Analysoi, Tilavuus/alue, Solidin ominaisuudet 1

3 Analysoi pinnat Analysoi-Pinnat-Aseta normaali Analysoi-Pinnat-Kaarevuus Analysoi-Pinnat-Peruspinnat Analysoi-Pinnat-Pienet pinnat Analysoi-Pinnat-Tarkista malli Analysoi-Pinnat-Tarkista normaali Analysoi-Pinnat-Tarkista solidi Muokkaa, Aseta normaali Muokkaa, Muuta normaali Analysoi, Dynaamisesti Analysoi, Tarkista pinnat ja solidit, Tarkista pinnat Analysoi, Tarkista pinnat ja solidit, Tarkista pinnat Analysoi, Tarkista pinnat ja solidit, Tarkista solidi Analysoi, Tarkista pinnat ja solidit, Tarkista pinnat Analysoi, Tarkista pinnat ja solidit, Tarkista solidi 2

4 Ominaisuudet, AutoCursor, Automaattiset keskiviivat Ominaisuudet Tilarivi, Ominaisuudet AutoCursor (vaihto) Automaattiset keskiviivat Kuvaruutu, Konfiguroi, CADasetukset, Keskiviivat (kaarien) AutoCursor asetukssta valinta tai paina [Ctrl]-näppäintä valitesssi alkioita, jolloin AucoCursor-tartunta valinta ohitetaan Asetukset, Konfigurointi, CAD-asetukset 3

5 Konstruktiotaso Konstruktiotaso Konstruktiotaso- = Työkalutaso Konstruktiotaso- =Kuvanto Konstruktiotaso-3D Konstruktiotaso-Alkio Konstruktiotaso-Alta Konstruktiotaso-DZ(-) Konstruktiotaso-DZ(+) Konstruktiotaso-Edellinen Konstruktiotaso-Edestä Konstruktiotaso-Hiirellä Konstruktiotaso-Kierrä Konstruktiotaso-Nimetty Konstruktiotaso-Normaali Konstruktiotaso-Numero Konstruktiotaso-Origo Konstruktiotaso-Päältä Konstruktiotaso-Sivulta Konstruktiotaso-Takaa Konstruktiotaso-Vasen Konstruktiotaso-XZ(-) Konstruktiotaso-XZ(+) Tilarivi, Suunnat Tilarivi, Suunnat Tilarivi, Suunnat, Suunnat = kuvanto Tilarivi, korvattu 2D / 3D valinnalla Tilarivi, Suunnat, Suunnat geometrialla Tilarivi, Suunnat, Alta (Työkoord.) Tilarivi, Suunnat, Sorvaus halkaisija Tilarivi, Suunnat, Sorvaus halkaisija Tilarivi, Suunnat, Edellinen suunta Tilarivi, Suunnat, Päältä (Työkoord.) Poistettu Tilarivi, Suunnat, Kierrä suunta Tilarivi, Suunnat, Nimetty kuvanto Tilarivi, Suunnat, Suunnat normaalin mukaan Poistettu Tilarivi, Suunnat Tilarivi, Suunnat, Päältä (Työkoord.) Tilarivi, Suunnat Tilarivi, Suunnat, Takaa (Työkoord.) Tilarivi, Suunnat, Vasemmalta (Työkoord.) Tilarivi, Suunnat, Sorvaus säde Tilarivi, Suunnat, Sorvaus säde 4

6 Luo kaari, Luo aihiolaatikko, Luo viiste, Luo ympyrä Luo-Aihiolaatikko Luo-Kaari-3 pisteellä Luo-Kaari-Napakoordinaatein-Alkupiste Luo-Kaari-Napakoordinaatein-Keskiöpiste Luo-Kaari-Napakoordinaatein-Kursorilla Luo-Kaari-Napakoordinaatein-Loppupiste Luo-Kaari-Päätepistein Luo-Kaari-Tangentti-1 alkiolle Luo-Kaari-Tangentti-2 alkiolle Luo-Kaari-Tangentti-3 alkiolle Luo-Kaari-Tangentti-Dynaaminen Luo-Kaari-Tangentti-keskiviivalle Luo-Kaari-Tangentti-Pisteestä Luo-Kaari-Ympyrä 2 pisteellä Luo-Kaari-Ympyrä 3 pisteellä Luo-Kaari-Ympyrä piste + kehäpiste Luo-Kaari-Ympyrä piste+ halkaisija Luo-Kaari-Ympyrä piste+ halkaisija Luo-Viiste Luo, Aihiolaatikko Luo, Kaari, Kaari 3 pisteellä Luo, Kaari, Kaari napadoordinaatein Luo, Kaari, Kaari napadoordinaatit Luo, Kaari, Kaari napadoordinaatit Luo, Kaari, Kaari napadoordinaatein Luo, Kaari, Kaari päätepisteillä Luo, Kaari, Kaari tangeeraten Luo, Kaari, Ympyrä kehäpiste / Kaari tangeeraten Luo, Kaari, Ympyrä kehäpiste / Kaari tangeeraten Luo, Kaari, Kaari tangeeraten Luo, Kaari, Kaari tangeeraten Luo, Kaari, Kaari tangeeraten Luo, Kaari, Ympyrä kehäpiste Luo, Kaari, Ympyrä kehäpiste Luo, Kaari, Ympyrä keskiöpiste Luo, Kaari, Ympyrä keskiöpiste Luo, Kaari, Ympyrä keskiöpiste Luo, Viiste, Alkiot ja Luo, Viiste, Ketjut 5

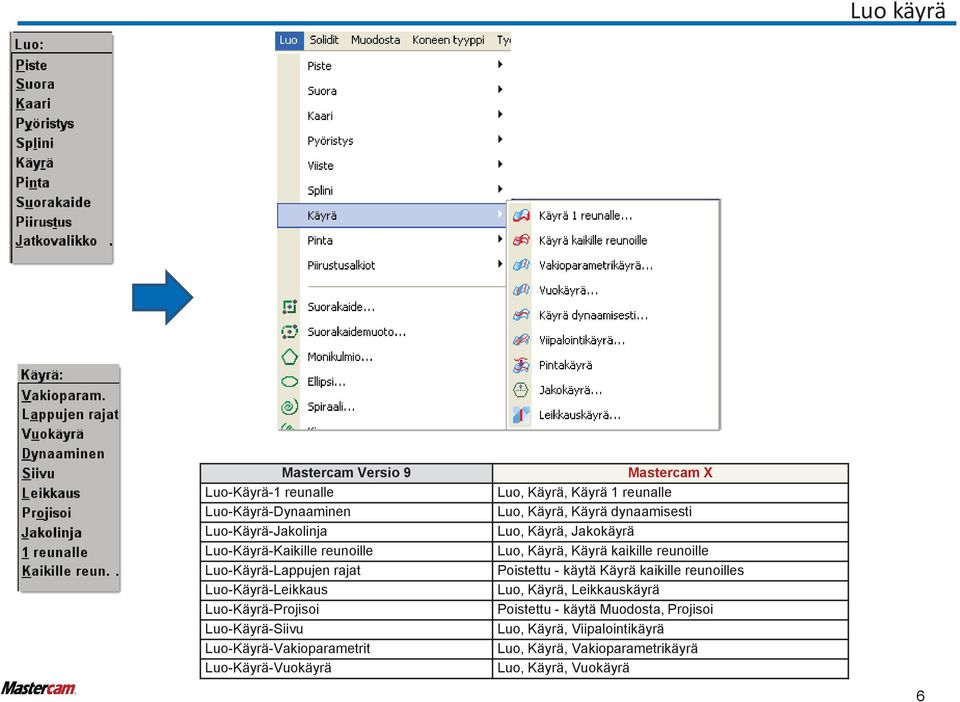

7 Luo käyrä Luo-Käyrä-1 reunalle Luo-Käyrä-Dynaaminen Luo-Käyrä-Jakolinja Luo-Käyrä-Kaikille reunoille Luo-Käyrä-Lappujen rajat Luo-Käyrä-Leikkaus Luo-Käyrä-Projisoi Luo-Käyrä-Siivu Luo-Käyrä-Vakioparametrit Luo-Käyrä-Vuokäyrä Luo, Käyrä, Käyrä 1 reunalle Luo, Käyrä, Käyrä dynaamisesti Luo, Käyrä, Jakokäyrä Luo, Käyrä, Käyrä kaikille reunoille Poistettu - käytä Käyrä kaikille reunoilles Luo, Käyrä, Leikkauskäyrä Poistettu - käytä Muodosta, Projisoi Luo, Käyrä, Viipalointikäyrä Luo, Käyrä, Vakioparametrikäyrä Luo, Käyrä, Vuokäyrä 6

8 Luo mitoitus/piirustus, Luo ellipsi Luo, Jatkovalikko-Ellipsi Luo-Piirustus-Huomautus Luo-Piirustus-Huomautus-Viite Luo-Piirustus-Leikkausviivoitus Luo-Piirustus-Mitoitus-Kaarimitoitus Luo-Piirustus-Mitoitus-Ketjumitoitus Luo-Piirustus-Mitoitus-Kulmamitoitus Luo-Piirustus-Mitoitus-Ordinate Luo-Piirustus-Mitoitus-Parallel Luo-Piirustus-Mitoitus-Perusviiva Luo-Piirustus-Mitoitus-Point Luo-Piirustus-Mitoitus-Pystymitoitus Luo-Piirustus-Mitoitus-Vaakamitoitus Luo-Piirustus-Mitta-apuviiva Luo-Piirustus-Muokkaa useita Luo-Piirustus-Viite Luo, Ellipsi Luo, Piirustusalkiot, Huomautus Luo, Piirustusalkiot, Huomautus Luo, Piirustusalkiot, Leikkausviivoitus Luo, Piirustusalkiot, Mitoitus, Kaarimitoitus Luo, Piirustusalkiot, Mitoitus, Ketjumitoitus Luo, Piirustusalkiot, Mitoitus, Kulmamitoitus Luo, Piirustusalkiot, Mitoitus, Ordinate Luo, Piirustusalkiot, Mitoitus, Parallel Luo, Piirustusalkiot, Mitoitus, Perusviivamitoitus Luo, Piirustusalkiot, Mitoitus, Point Luo, Piirustusalkiot, Mitoitus, Pystymitoitus Luo, Piirustusalkiot, Mitoitus, Vaakamitoitus Luo, Piirustusalkiot, Mitta-apuviiva Luo, Piirustusalkiot, Muokkaa useita Luo, Piirustusalkiot, Viiteviiva 7

9 Luo pyöristys, Luo kirjaimet Luo, Jatkovalikko-Kirjaimet Luo-Pyöristys- 2 alkiota Luo-Pyöristys-Ketjuta Luo, Kirjaimet Luo, Pyöristys, Alkiot Luo, Pyöristys, Ketjut 8

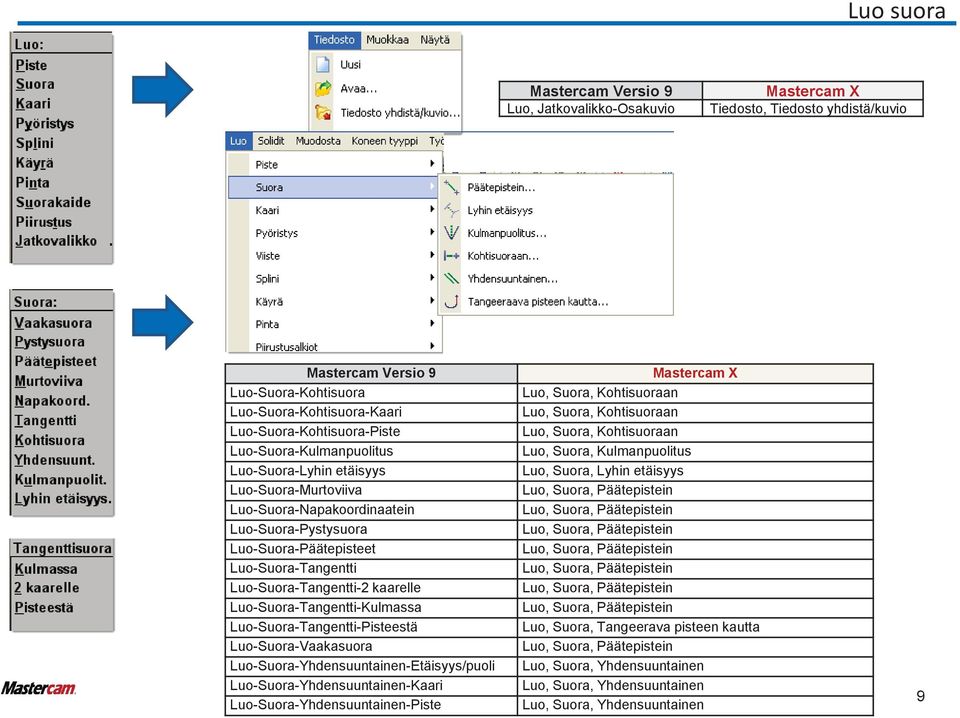

10 Luo suora Luo, Jatkovalikko-Osakuvio Tiedosto, Tiedosto yhdistä/kuvio Luo-Suora-Kohtisuora Luo-Suora-Kohtisuora-Kaari Luo-Suora-Kohtisuora-Piste Luo-Suora-Kulmanpuolitus Luo-Suora-Lyhin etäisyys Luo-Suora-Murtoviiva Luo-Suora-Napakoordinaatein Luo-Suora-Pystysuora Luo-Suora-Päätepisteet Luo-Suora-Tangentti Luo-Suora-Tangentti-2 kaarelle Luo-Suora-Tangentti-Kulmassa Luo-Suora-Tangentti-Pisteestä Luo-Suora-Vaakasuora Luo-Suora-Yhdensuuntainen-Etäisyys/puoli Luo-Suora-Yhdensuuntainen-Kaari Luo-Suora-Yhdensuuntainen-Piste Luo, Suora, Kohtisuoraan Luo, Suora, Kohtisuoraan Luo, Suora, Kohtisuoraan Luo, Suora, Kulmanpuolitus Luo, Suora, Lyhin etäisyys Luo, Suora, Päätepistein Luo, Suora, Päätepistein Luo, Suora, Päätepistein Luo, Suora, Päätepistein Luo, Suora, Päätepistein Luo, Suora, Päätepistein Luo, Suora, Päätepistein Luo, Suora, Tangeerava pisteen kautta Luo, Suora, Päätepistein Luo, Suora, Yhdensuuntainen Luo, Suora, Yhdensuuntainen Luo, Suora, Yhdensuuntainen 9

11 Luo piste, Luo monikulmio Luo-Piste-Alkiota pitkin Luo-Piste-Dynaaminen Luo-Piste-Jatkovalikko-Pienet kaaret Luo-Piste-Jatkovalikko-Pisteverkko Luo-Piste-Jatkovalikko-Reikäkehä Luo-Piste-Kohtisuoraan/etäisyydelle Luo-Piste-Kontrollipiste NURBS Luo-Piste-Length Luo-Piste-Pinnalle projisointi Luo-Piste-Siivu Luo-Piste-Sijainti Luo-Piste-Solmupiste Luo-Jatkovalikko-Monikulmio Luo, Piste, Segment Luo, Piste, Dynaamisesti Luo, Piste, Pienille kaarille Poistettu - käytä Muodosta, Suorakulmainen matriisi Luo, Reikäkehä Luo, Piste, Dynaamisesti Luo, Piste, Solmupisteisiin Luo, Piste, Alkiota pitkin Muodosta, Projisoi Poistettu - käytä Luo, Käyrä, Viipalointikäyrä Luo, Piste, Sijainti Luo, Piste, Solmupisteisiin Luo, Monikulmio 10

12 Luo suorakaide, Luo pinta Luo-Spiraali/kierre Luo, Spiraali ja Luo, Kierre Luo-Suorakaide Luo, Suorakaide Luo-Suorakaide-1 pisteellä Luo, Suorakaidemuoto Luo-Suorakaide-2 pisteellä Luo, Suorakaidemuoto Luo-Pinta-Jatkovalikko-2 pinnan liitos Luo, Pinta, 2 pinnan liitospinta Luo-Pinta-Jatkovalikko-3 pinnan liitos Luo, Pinta, 3 pinnan liitospinta Luo-Pinta-Coons CoonsSurf Chook tekee V9 coons-pintoja 11

13 Luo pinta Luo-Pinta-Jatkovalikko-Primitiivi Luo-Pinta-Jatkovalikko-Pyöristysliitos Luo-Pinta-Jatkovalikko-Solidista Luo-Pinta-Kalvo Luo-Pinta-Offset Luo-Pinta-Pyyhkäisy Luo-Pinta-Pyöristys Luo-Pinta-Pyörähdys Luo-Pinta-Trimaa/jatka Luo-Pinta-Vetopinta Luo-Pinta-Viivoitin Kursorin seuranta (vaihto) Luo, Primitiivi (sama valikko solideille ja pinnoille) Luo, Pinta, 3 pinnan liitospinta Luo, Pinta, Solideista Luo, Pinta, Kalvo/viivoitinpinta Luo, Pinta, Offset Luo, Pinta, Pyyhkäisypinta Luo, Pinta, Pyöristys, Käyriin; Luo, Pinta, Pyöristys, Pintoihin; Luo, Pinta, Pyöristys, Tasoon; Luo, Pinta, Pyörähdypinta Luo, Pinta, Tasaa Luo, Pinta, Vetopinta Luo, Pinta, Kalvo/viivoitinpinta Poistettu - Kursorin seuranta on aina, AutoCursor on käytössä. 12

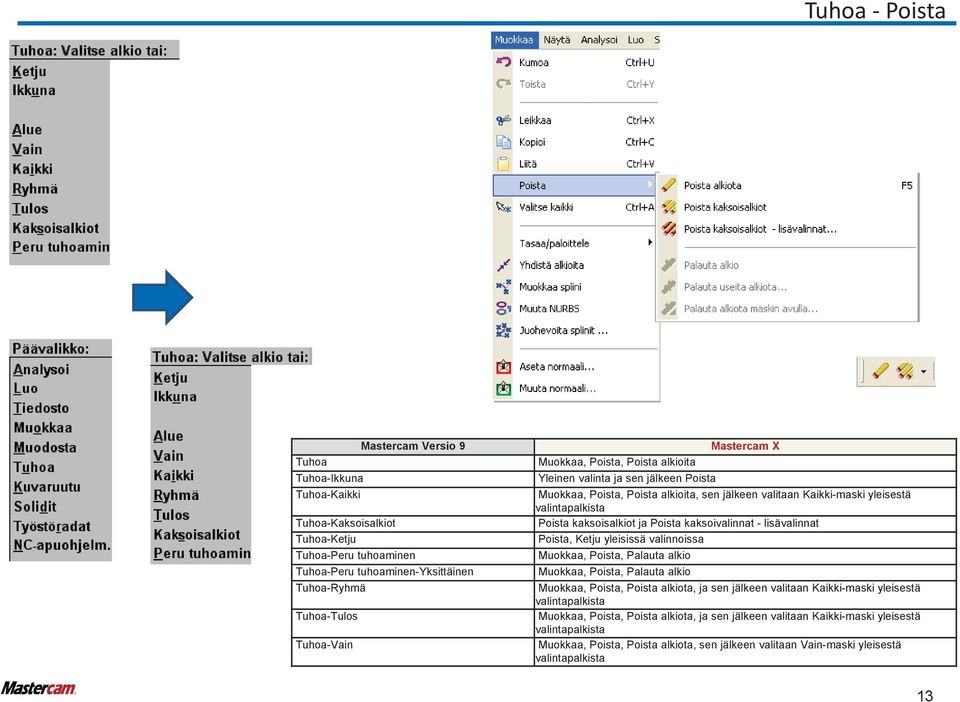

14 Tuhoa - Poista Tuhoa Tuhoa-Ikkuna Tuhoa-Kaikki Tuhoa-Kaksoisalkiot Tuhoa-Ketju Tuhoa-Peru tuhoaminen Tuhoa-Peru tuhoaminen-yksittäinen Tuhoa-Ryhmä Tuhoa-Tulos Tuhoa-Vain Muokkaa, Poista, Poista alkioita Yleinen valinta ja sen jälkeen Poista Muokkaa, Poista, Poista alkioita, sen jälkeen valitaan Kaikki-maski yleisestä valintapalkista Poista kaksoisalkiot ja Poista kaksoivalinnat - lisävalinnat Poista, Ketju yleisissä valinnoissa Muokkaa, Poista, Palauta alkio Muokkaa, Poista, Palauta alkio Muokkaa, Poista, Poista alkiota, ja sen jälkeen valitaan Kaikki-maski yleisestä valintapalkista Muokkaa, Poista, Poista alkiota, ja sen jälkeen valitaan Kaikki-maski yleisestä valintapalkista Muokkaa, Poista, Poista alkiota, sen jälkeen valitaan Vain-maski yleisestä valintapalkista 13

15 Piirustus; Ominaisuudet Piirustus-Yleiset Piirustus-Regeneroi-Automaattinen (vaihto) Piirustus-Regeneroi-Kaikki Piirustus-Regeneroi-Vahvista Piirustus-Regeneroi-Valitse Luo, Piirustusalkiot, Asetukset Luo, Piirustusalkiot, Regeneroi, Automaattinen Luo, Piirustusalkiot, Regeneroi, Kaikki Luo, Piirustusalkiot, Regeneroi, Vahvista Luo, Piirustusalkiot, Regeneroi, Valitse Alkion ominaisuudet (käytä) Alkion ominaisuuksien hallinta C-Hookin käynnistys Tilarivi, Ominaisuudet Tilarivi, Ominaisuudet, Alkion omin. hallinta -painike Asetukset, Suorita lisäohjelma tai [Alt+C] 14

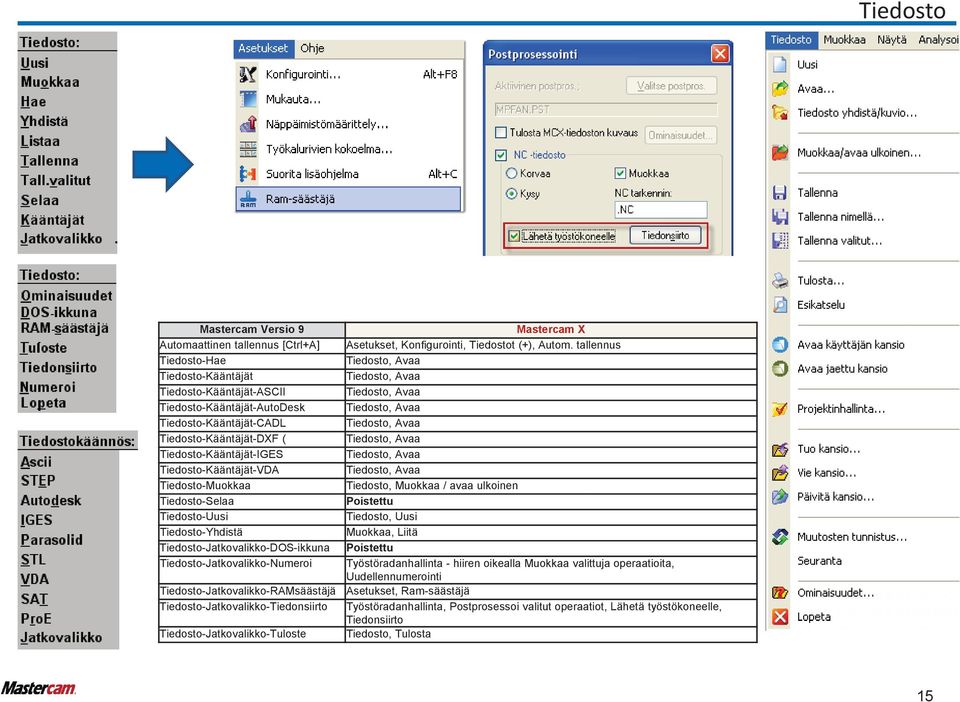

16 Tiedosto Automaattinen tallennus [Ctrl+A] Tiedosto-Hae Tiedosto-Kääntäjät Tiedosto-Kääntäjät-ASCII Tiedosto-Kääntäjät-AutoDesk Tiedosto-Kääntäjät-CADL Tiedosto-Kääntäjät-DXF ( Tiedosto-Kääntäjät-IGES Tiedosto-Kääntäjät-VDA Tiedosto-Muokkaa Tiedosto-Selaa Tiedosto-Uusi Tiedosto-Yhdistä Tiedosto-Jatkovalikko-DOS-ikkuna Tiedosto-Jatkovalikko-Numeroi Tiedosto-Jatkovalikko-RAMsäästäjä Tiedosto-Jatkovalikko-Tiedonsiirto Tiedosto-Jatkovalikko-Tuloste Asetukset, Konfigurointi, Tiedostot (+), Autom. tallennus Tiedosto, Avaa Tiedosto, Avaa Tiedosto, Avaa Tiedosto, Avaa Tiedosto, Avaa Tiedosto, Avaa Tiedosto, Avaa Tiedosto, Avaa Tiedosto, Muokkaa / avaa ulkoinen Poistettu Tiedosto, Uusi Muokkaa, Liitä Poistettu Työstöradanhallinta - hiiren oikealla Muokkaa valittuja operaatioita, Uudellennumerointi Asetukset, Ram-säästäjä Työstöradanhallinta, Postprosessoi valitut operaatiot, Lähetä työstökoneelle, Tiedonsiirto Tiedosto, Tulosta 15

17 Kuvaruutu : varjostus Varjostus päälle/pois 16

18 Ryhmät; Kuvannot Ryhmät Tilarivi, Ryhmät Kuvanto Tilarivi, Kuvanto Kuvanto-Alkio Tilarivi, Kuvanto, Alkion avulla Kuvanto-Alta (esim Nimetty-valinnalla) Tilarivi, Kuvanto, Alta Kuvanto-Dynaaminen Tilarivi, Kuvanto, Dynaaminen kierto Kuvanto-Dynaaminen panorointi Hiirellä, nuolinäppäimillä Kuvanto-Dynaaminen zoomaus Hiirellä Kuvanto-Edestä Tilarivi, Kuvanto, Edestä Kuvanto-Isometrinen Tilarivi, Kuvanto, Isometrinen Kuvanto-Jatkovalikko- = Konstruktiotaso Tilarivi, Kuvanto, Kuvanto = Konstruktiotaso Kuvanto-Jatkovalikko- = Työkalutaso Tilarivi, Kuvanto, Kuvanto = Työkalutaso Kuvanto-Jatkovalikko-Edellinen Tilarivi, Kuvanto, Edellinen kuvanto Kuvanto-Jatkovalikko-Hiirellä Tilarivi, Kuvanto, Dynaaminen kierto Kuvanto-Jatkovalikko-Normaali Tilarivi, Kuvanto, Normaalin kuvanto Kuvanto-Kierrä Tilarivi, Kuvanto, Kierrä kuvantoa ; Dynaaminen kierto Kuvanto-Nimetty Tilarivi, Kuvanto, Nimetty kuvanto Kuvanto-Numero Poistettu Kuvanto-Päältä Tilarivi, Kuvanto, Päältä Kuvanto-Sivulta Tilarivi, Kuvanto, Oikealta Kuvanto-Takaa (esim Nimetty-valinnalla) Tilarivi, Kuvanto, Takaa Kuvanto-Vasen (esim Nimetty-valinnalla) Tilarivi, Kuvanto, Vasemmalta 17

19 Ohje ; Sammuta alkioita Ohje Ohje, Sisältö Kuvaruutu-Jatkovalikko- Sammuta / näytä Kuvaruutu-Jatkovalikko- Sammuta / näytä; palauta Kuvaruutu, Valitse näytettävät alkiot Kuvaruutu, Lisää / poista näytettäviä 18

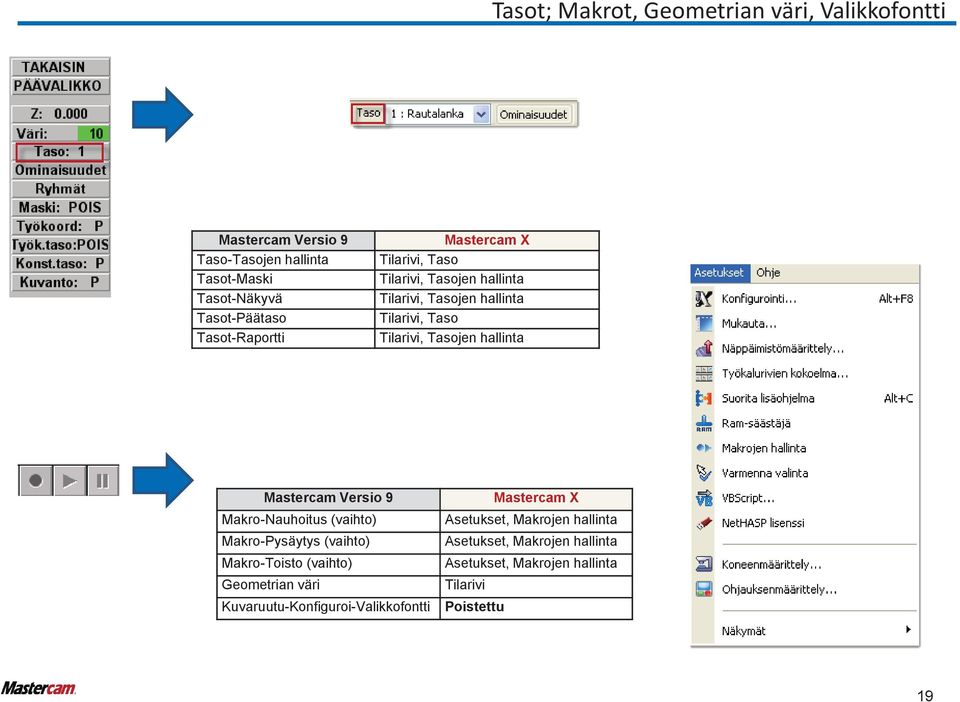

20 Tasot; Makrot, Geometrian väri, Valikkofontti Taso-Tasojen hallinta Tasot-Maski Tasot-Näkyvä Tasot-Päätaso Tasot-Raportti Tilarivi, Taso Tilarivi, Tasojen hallinta Tilarivi, Tasojen hallinta Tilarivi, Taso Tilarivi, Tasojen hallinta Makro-Nauhoitus (vaihto) Makro-Pysäytys (vaihto) Makro-Toisto (vaihto) Geometrian väri Kuvaruutu-Konfiguroi-Valikkofontti Asetukset, Makrojen hallinta Asetukset, Makrojen hallinta Asetukset, Makrojen hallinta Tilarivi Poistettu 19

21 Muokkaa Muokkaa-Jatka Muokkaa-Kaariin Muokkaa-Kontrollipiste NBS Muokkaa-Liitä Muokkaa-Normaali Muokkaa-Paloittele-2 osaan Muokkaa-Paloittele-Cdata suoriksi Muokkaa-Paloittele-Etäisyydeltä Muokkaa-Paloittele-Leikkausviiv, suoriksi Muokkaa-Paloittele-Moneen osaan ; Splini kaariksi Muokkaa-Paloittele-Moneen osaan-kaaret Muokkaa-Paloittele-Piirustusalkiot suoriksi Muokkaa-Raahaa Muokkaa, Tasaa / paloittele, Tasaa / paloittele / jatka Muokkaa, Juohevoita splinit Muokkaa, Muokaa splini Muokkaa, Yhdistä alkioita Muokkaa, Muuta normaali ; Muokkaa, Aseta normaali Muokkaa, Tasaa / paloittele, Paloittele kahteen osaan Poistettu Muokkaa, Tasaa / paloittele, Tasaa / paloittele / jatka Muokkaa, Tasaa / paloittele, Paloittele piirustusalkiot suoriksi Muokkaa, Tasaa / paloittele, Paloittele moneen osaan Muokkaa, Tasaa / paloittele, Paloittele ympyröitä Muokkaa, Tasaa / paloittele, Paloittele piirustusalkiot suoriksi Muodosta, Raahaa 20

22 Muokkaa Muokkaa-Jatka-Pinta Muokkaa-Muodosta NURBS Muokkaa-Tasaa-1 alkio Muokkaa-Tasaa-2 alkiota Muokkaa-Tasaa-3 alkiota Muokkaa-Tasaa-Jaa Muokkaa-Tasaa-Monta alkiota Muokkaa-Tasaa-Pinta-Jaa 2 osaan Muokkaa-Tasaa-Pinta-Käyrillä Muokkaa-Tasaa-Pinta-Pinnoilla Muokkaa-Tasaa-Pinta-Poista rajat Muokkaa-Tasaa-Pinta-Rajattu taso Muokkaa-Tasaa-Pinta-Tasolla Muokkaa-Tasaa-Pinta-Trimmauksen poisto Muokkaa-Tasaa-Pisteeseen Muokkaa-Tasaa-Sulje kaari Luo, Pinta, Pintojen jatkaminen Muokkaa, Muuta NURBS Muokkaa, Tasaa / paloittele, Tasaa / paloittele / jatka Muokkaa, Tasaa / paloittele, Tasaa / paloittele / jatka Muokkaa, Tasaa / paloittele, Tasaa / paloittele / jatka Muokkaa, Tasaa / paloittele, Tasaa / paloittele / jatka Muokkaa, Tasaa / paloittele, Trim Many Luo, Pinta, Pinnan jakaminen Luo, Pinta, Tasaa, Käyriin Luo, Pinta, Tasaa, Pintoihin Luo, Pinta, Rajauksen poisto Luo, Pinta, Rajattu pinta Luo, Pinta, Tasaa, Tasoon Luo, Pinta, Trimmauksen poisto Muokkaa, Tasaa / paloittele, Tasaa / paloittele / jatka Muokkaa, Tasaa / paloittele, Sulje kaari 21

23 NC-apuohjelmat NC-apuohjelmat-Asetuslehti NC-apuohjelmat-Postprosessori-Aja NC-apuohjelmat-Postprosessori-Vaihda NC-apuohjelmat-Postprosessori-Käänteinen NC-apuohjelmat-Simulointi NC-apuohjelmat-Suodatus NC-apuohjelmat-Tarkastus NC-apuohjelmat-Työkalut Työstöradan hallinta, hiiren oikea painike, Asetuslehti Työstöradan hallinta, Postprosessoi valitut operaatiot Asetukset, Ohjauksenmäärittely postprosessorin yhdistäminen ohjaukseen Asetukset, Koneenmäärittely postprosessorin vaihto. Poistettu Työstöradan hallinta, Simuloi valitut operaatiot Poistettu Työstöradan hallinta, Tarkasta valitut operaatiot Työstöradat, Työkalujen hallinta 22

24 Kuvaruutu Kuvaruutu-Jatkovalikko-Keskipiste Kuvaruutu-Jatkovalikko-Pisteverkko Kuvaruutu-Jatkovalikko-Regenerointi Kuvaruutu-Jatkovalikko-Tulostus Kuvaruutu-Jatkovalikko-Yhdistä kuvannot Kuvaruutu-Konfiguroi Kuvaruutu-Muuta ominaisuudet Kuvaruutu-Muuta taso Kuvaruutu-Muuta väri Kuvaruutu-Näytä info (akselit) (ikoni) Kuvaruutu-Näytä kursorin sijainti (ikoni) Kuvaruutu-Piilota, Kuvaruutu-Palauta Kuvaruutu-Pinnan varjostus Kuvaruutu-Pinnan varjostus-varjostus Kuvaruutu-Päätepisteet Kuvaruutu-Sovita (ikoni) Kuvaruutu-Tilastot Kuvaruutu-Uudelleenpiirto (ikoni) Näytä, Suurenna kohteeseen Kuvaruutu, Pisteverkon asetukset Kuvaruutu, Regeneroi näyttölista Tiedosto, Tulosta Kuvaruutu, Yhdistä kuvannot Asetukset, Konfigurointi Analysoi, Alkion ominaisuudet, hiiren oikealla Tilarivillä; Analysoi, Alkion ominaisuudet Analysoi, Alkion ominaisuudet Asetukset, Mukauta, Kuvaruutu-kategoria, Työkoordinaatisto, työk.tason akselistot ikoni Asetukset, Mukauta, Kuvaruutu-kategoria, Kuvaruudun tiedot ikoni Kuvaruutu, Piilota alkiota Kuvaruutu, Varjostusasetukset Kuvaruutu, Varjostusasetukset Luo, Piste, Päätepisteet Näytä, Sovita Kuvaruutu, Tilastot Näytä, Uudelleenpiirto 23

25 Kuvaruutu Kuvaruutu-Jatkovalikko-Ikkunointi Näytä, Ikkunointi Kuvaruutu-Jatkovalikko-Leikepöydälle Kuvaruutu, Kopioi näyttökuva leikepöydälle Kuvaruutu-Pinnan varjostus-studiovarjostus Kuvaruutu, Varjostusasetukset Kuvaruutu-Pienennä Näytä, Pienenneä delliseen / 0.5; Näytä, Pienennä 0,8 Kuvaruutu-Pienennä 0.8 x Näytä, Pienennä 0,8 Kuvaruutu-Suurenna Näytä, Suurenna ikkunalla, Suurenna kohteeseen 24

26 Solidit Solidit-Boolen operaatiot Solidit-Jatkovalikko-Etsi piirteet Solidit-Jatkovalikko-Paksunna Solidit-Jatkovalikko-Piirustus Solidit-Jatkovalikko-Poista sivu Solidit-Jatkovalikko-Primitiivi Solidit-Jatkovalikko-Sivujen päästö Solidit-Jatkovalikko-Trimmaa Solidit-Kalvo Solidit-Kuorirakenne Solidit-Pursotus Solidit-Pyyhkäisy Solidit-Pyöristys Solidit-Pyörähdys Solidit-Viiste Solidit, Boolen lisää Solidit, Boolen poista Solidit, Boolen yhteinen Solidit, Etsi piirteet Solidit, Paksunna Solidit, Piirustus Solidit, Poista sivuja Luo, Primitiivit Solidit, Sivujen päästö Solidit, Trimmaa Solidit, Kalvo Solidit, Kuorirakenne Solidit, Pursotus Solidit, Pyyhkäisy Solidit, Pyöristys Solidit, Pyörähdys Solidit, Viiste 25

27 Työstöradat Työstöradat-Operaatiot Operaationhallinta Työstöradat-Pinta Työstöradat, Pinnan rouhinta; Työstöradat, Pinnan viimeistely Työstöradat-Poraus Työstöradat, Poraus Työstöradat-Profiili Työstöradat, Profiili Työstöradat-Tasku Työstöradat, Tasku Työstöradat-Työmäärittely Työstöradan hallinta, Koneryhmä ominaisuudet Työstöradat-Uusi Työstöradan hallinta, Poista (kaikki) Työstöradat-Jatkovalikko-Kaariradat Työstöradat, Kaariradat Työstöradat-Jatkovalikko-Manuaalinen Työstöradat, Manuaalinen lisäys Työstöradat-Jatkovalikko-Muunnos Työstöradat, Työstöradan muunnos Työstöradat-Jatkovalikko-Pisteet Työstöradat, Pisterata Työstöradat-Jatkovalikko-Rajaaminen Työstöradat, Rajaa Työstöradat-Jatkovalikko-Rautalanka Työstöradat, Rautalankaradat Työstöradat-Jatkovalikko-Solidin poraus Työstöradat, Poraus Työstöradat-Jatkovalikko-Tuo NCI Työstöradat, Tuo NCI Työstöradat-Moniakselinen-Kierto 4aks. Työstöradat, Moniakselinen Työstöradat-Moniakselinen-Kyljellä 5aks. Työstöradat, Moniakselinen Työstöradat-Moniakselinen-Käyrä 5aks. Työstöradat, Moniakselinen Työstöradat-Moniakselinen-Poraus 5aks. Työstöradat, Moniakselinen Työstöradat-Moniakselinen-Vuopinta5aks. Työstöradat, Moniakselinen 26

28 Työstöradat Työstöradat -Mill Työstöradat -Nopea Työstöradat -Otsapinta Työstöradat -Pistosorvaus Työstöradat -Poraus Työstöradat -Rouhinta Työstöradat -Viimeistely Työstöradat -Jatkovalikko-Aihionhallinta Työstöradat -Jatkovalikko-C-akseli Työstöradat -Jatkovalikko-Katkaisu Työstöradat -Jatkovalikko-Kierteitys Työstöradat -Jatkovalikko-Manuaalinen Työstöradat -Jatkovalikko-Muunnos Työstöradat -Jatkovalikko-Piste Työstöradat -Jatkovalikko-Työkiertoteksti Työstöradat, Mill Työstöradat, Nopeasti Työstöradat, Otsapinta Työstöradat, Pistosorvaus Työstöradat, Poraus Työstöradat, Rouhinta Työstöradat, Viimeistely Työstöradat, Aihionhallinta Työstöradat, C-akseli Työstöradat, Katkaisu Työstöradat, Kierteitys Työstöradat, Manuaalinen lisäys Työstöradat, Työstöradan muunnos Työstöradat, Pisterata Työstöradat, Työkierto 27

29 Työstöradat Työstörata- Kaiverrus Työstörata- Moniakselinen Työstörata- Pinta Työstörata- Poraus Työstörata- Profiili Työstörata- Tasaus Työstörata- Tasku Työstöradat- Jatkovalikko-Kaariradat Työstöradat- Jatkovalikko-Manuaalinen Työstöradat, Kaiverrus Työstöradat, Moniakselinen Työstöradat, Pinnan rouhinta Työstöradat, Pinnan viimeistely Työstöradat, Poraus Työstöradat, Profiili Työstöradat, Tasaus Työstöradat, Tasku Työstöradat, Kaariradat Työstöradat, Manuaalinen lisäys Työstöradat- Jatkovalikko-Monikarapora Työstöradat, Monikaraporausradat Työstöradat- Jatkovalikko-Muunnos Työstöradat, Työstöradan muunnos Työstöradat- Jatkovalikko-Rajaaminen Työstöradat, Rajaa Työstöradat -Jatkovalikko-Rautalanka Työstöradat, Rautalankaradat Työstörata- Jatkovalikko-Piste Työstöradat, Pisterata Työstörata- Jatkovalikko-Projisoi Työstöradat, Pinnan rouhinta/viimeistely, Projisointi Työstörata- Jatkovalikko-Tuo NCI Työstöradat, Tuo NCI 28

30 Työkalutaso Työkalutaso Työkalutaso -Alkio Työkalutaso -Edestä Työkalutaso -Kierrä Työkalutaso Nimetty Työkalutaso Normaali Työkalutaso Numero Työkalutaso Pois Työkalutaso Päältä Työkalutaso Sivulta Työkalutaso -Jatkovalikko- = Konstruktiotaso Työkalutaso -Jatkovalikko- = Kuvanto Työkalutaso -Jatkovalikko- Edellinen Tilarivi, Suunnat Tilarivi, Suunnat, Suunnat geometrialla Tilarivi, Suunnat, Edestä (Työkoord.) Tilarivi, Suunnat, Kierrä suuntia Tilarivi, Suunnat, Edellinen suunta Tilarivi, Suunnat, Suunnat normaalin mukaan Poistettu Poistettu Tilarivi, Suunnat, Päältä (Työkoord.) Tilarivi, Suunnat, Vasemmalta / oikealta Tilarivi, Suunnat, Suunnat = Työkoord. Tilarivi, Suunnat, Suunnat = Kuvanto Tilarivi, Suunnat, Edellinen suunta 29

31 Varjostus; Kumoa; Versio; Kuvantojen hallinta; Muodosta Kumoa Varjostus (vaihto) Muokkaa, Kumoa Kuvaruutu, Varjostusasetukset Versio (Alt + V) Työkoordinaatisto / Kuvantojen hallinta Muodosta-Kierrä Muodosta-Litistä Muodosta-Offset Muodosta-Peilaa Muodosta-Profiilin offset Muodosta-Rullaa Muodosta-Siirrä Muodosta-Skaalaa Muodosta-Venytä Ohje, Tietoja Tilarivi, Työkoordinaatisto, Kuvantojen hallinta Muodosta, Rullaa Muodosta, Projisoi Muodosta, Offset Muodosta, Peilaa Muodosta, Profiilin offset Muodosta, Roll Muodosta, Siirrä Muodosta, Skaalaa Muodosta, Raahaa Muodosta, Venytä 30
