1 Asennusohje CleanuX Simple on järjestelmä jolla voit muuttaa olemassa olevat sakokaivosi toimimaan täysiverisen puhdistamon tavoin toimivaksi ja puhdistamaan jätevetesi toimivaksi todetulla tavalla. Puhdistus CleanuX-järjestelmässä perustuu biologiseen moving bed -kantoaineprosessiin, joka mahdollistaa prosessin toimintakykyisenä säilymisen ja nopean palautumisen myös pitkän käyttökatkoksen jälkeen. CleanuX-järjestelmään on myös mahdollista liittää kemia, jolloin puhdistusjärjestelmä kykenee poistamaan tehokkaasti myös fosforin jätevedestä. CleanuX-järjestelmän yksi etu on hajuttomuus, koska toimivassa CleanuX-prosessissa on kaikki vesi lähes täysin puhdasta, niin hajuhaittoja ei esiinny verrattuna useimpiin muihin tapoihin käsitellä jätevettä. CleanuX-prosessin rakentaminen olemassa oleviin tai rakennettaviin sakokaivoihin. CleanuX-prosessi tarvitsee toimiakseen riittävän sakokaivotilavuuden sekä kolme erillistä osastoa. Tilavuus riippuu tarvittavasta puhdistuskapasiteetista ja sitä kautta valittavasta kantoainetyypistä sekä -määrästä. Normaalin viiden (5) hengen talouden asumisjätevedet puhdistava järjestelmä on kuitenkin useimmissa tapauksissa mahdollista rakentaa olemassa oleviin sakokaivoihin, jakamalla virtaussuunnassa viimeinen kaivo kahteen erilliseen osastoon tai rakentamalla kolmas sakokaivo entisten jatkoksi. CleanuX Simple järjestelmässä ensimmäinen sakokaivo saostaa lietteen sekä toimii lietevarastona. Tästä kaivosta liete tyhjennetään entiseen tapaan, muihin kaivoihin ei normaalioloissa tarvitse koskea! Toinen kaivo tai osasto toimii varsinaisena puhdistusyksikkönä, johon asennetaan kantoaine ja ilmastin. Kantoaine on bakteereille koti, joten tauot tai äkilliset kuormitusvaihtelut eivät saa puhdistusprosessia kaatumaan. Kolmas kaivo tai osasto toimii selkeyttimenä, jonka pohjalta pumpataan puhdistusprosessissa syntyvää lietettä varastoitavaksi sakokaivoon ja samalla muodostetaan pumpun käytöllä kaivojen välille virtausta, jolloin kaikki kaivoissa oleva vesi tulee puhdistetuksi ja hajuttomaksi.

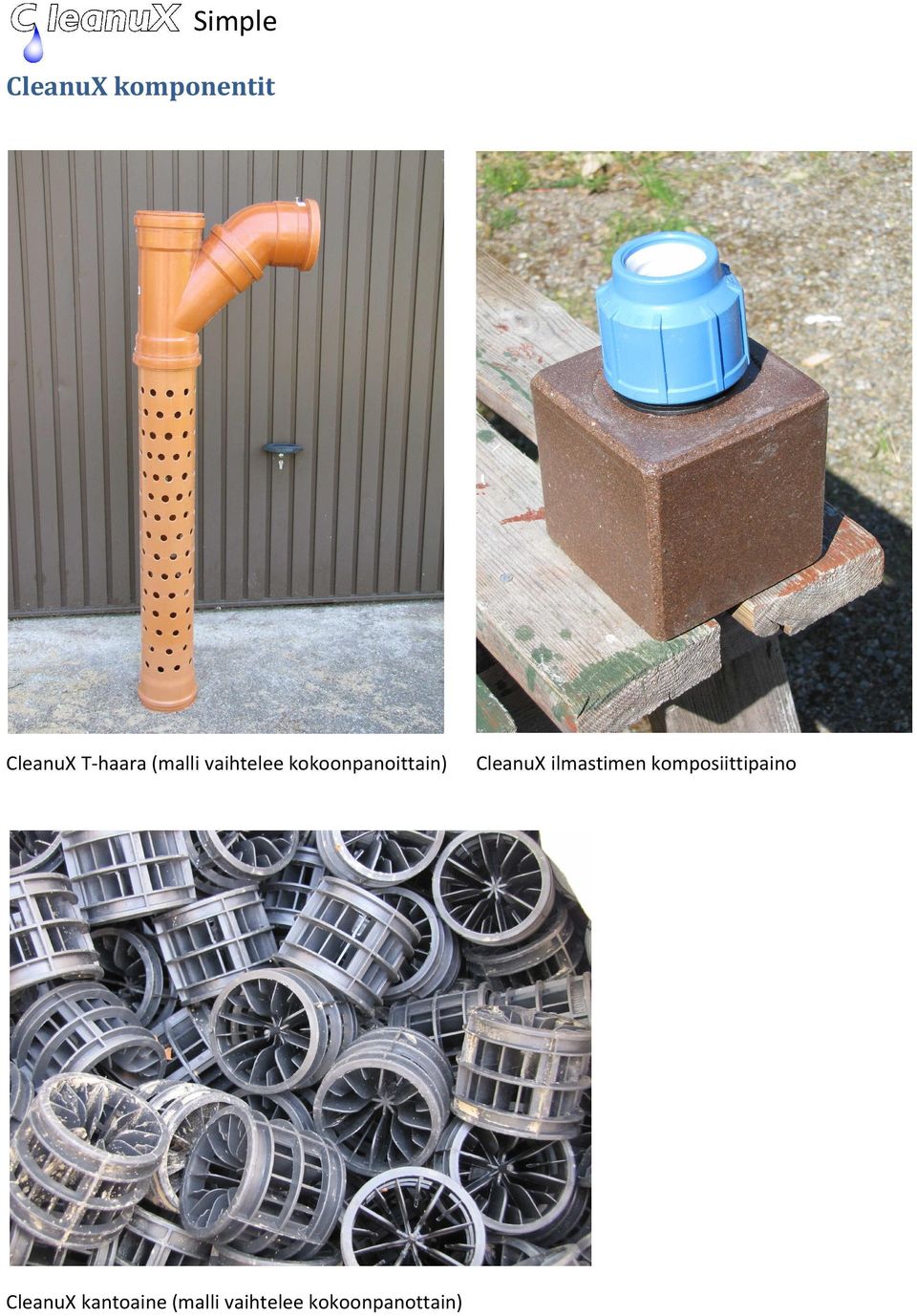

2 Simple CleanuX komponentit CleanuX T-haara (malli vaihtelee kokoonpanoittain) CleanuX kantoaine (malli vaihtelee kokoonpanottain) CleanuX ilmastimen komposiittipaino

3 Simple CleanuX ilmastin asennettuna kaivoon, keskellä lietteenpalautusputki ja oikeassa reunassa T-haara Ilmapuhallin (koko ja malli vaihtelevat kokoonpanottain)

4 Simple Lietteen palautuspumppu CleanuX ohjauskeskus (malli vaihtelee kokoonpanottain)

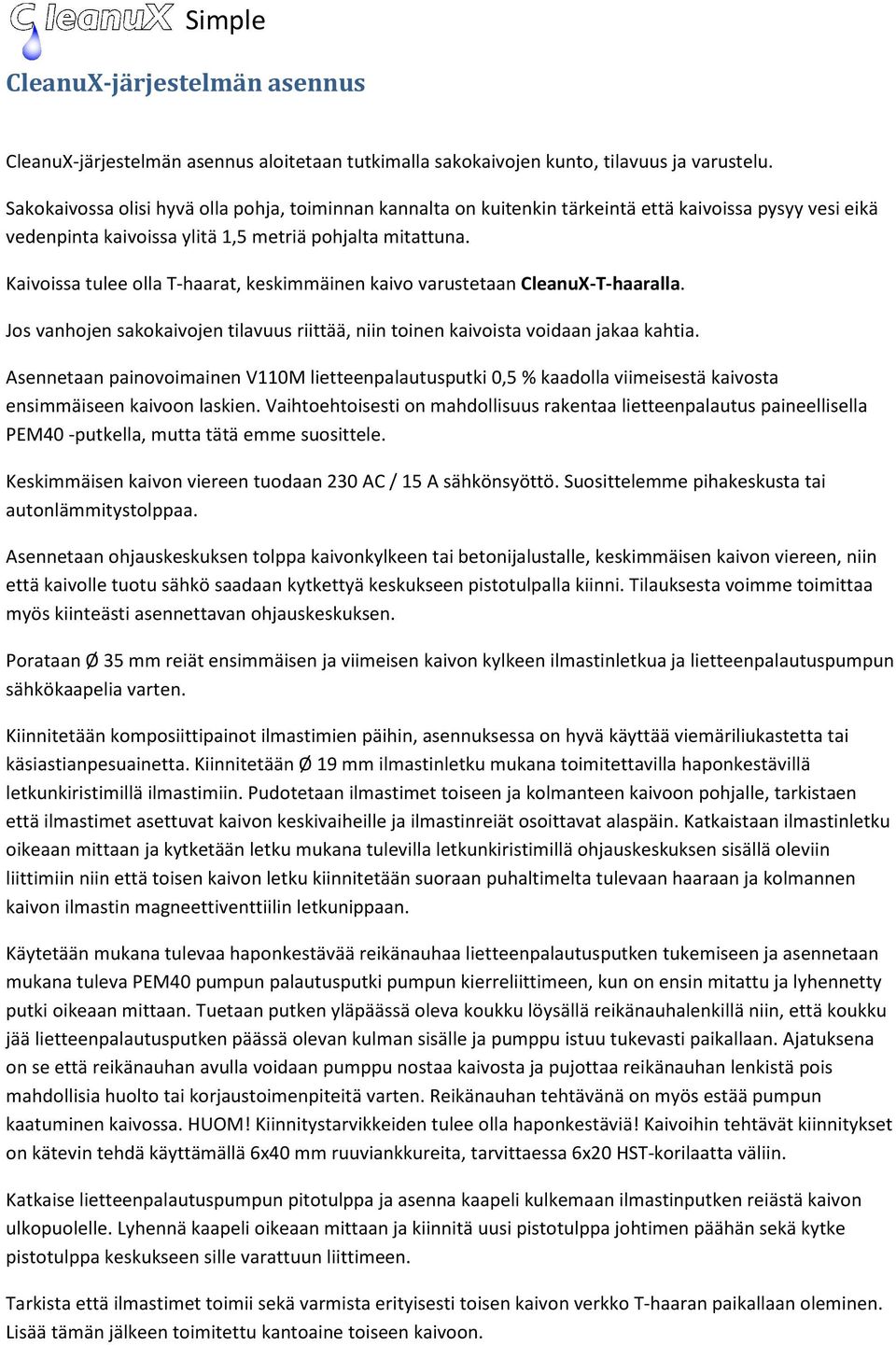

5 CleanuX-järjestelmän asennus CleanuX-järjestelmän asennus aloitetaan tutkimalla sakokaivojen kunto, tilavuus ja varustelu. Sakokaivossa olisi hyvä olla pohja, toiminnan kannalta on kuitenkin tärkeintä että kaivoissa pysyy vesi eikä vedenpinta kaivoissa ylitä 1,5 metriä pohjalta mitattuna. Kaivoissa tulee olla T-haarat, keskimmäinen kaivo varustetaan CleanuX-T-haaralla. Jos vanhojen sakokaivojen tilavuus riittää, niin toinen kaivoista voidaan jakaa kahtia. Asennetaan painovoimainen V110M lietteenpalautusputki 0,5 % kaadolla viimeisestä kaivosta ensimmäiseen kaivoon laskien. Vaihtoehtoisesti on mahdollisuus rakentaa lietteenpalautus paineellisella PEM40 -putkella, mutta tätä emme suosittele. Keskimmäisen kaivon viereen tuodaan 230 AC / 15 A sähkönsyöttö. Suosittelemme pihakeskusta tai autonlämmitystolppaa. Asennetaan ohjauskeskuksen tolppa kaivonkylkeen tai betonijalustalle, keskimmäisen kaivon viereen, niin että kaivolle tuotu sähkö saadaan kytkettyä keskukseen pistotulpalla kiinni. Tilauksesta voimme toimittaa myös kiinteästi asennettavan ohjauskeskuksen. Porataan Ø 35 mm reiät ensimmäisen ja viimeisen kaivon kylkeen ilmastinletkua ja lietteenpalautuspumpun sähkökaapelia varten. Kiinnitetään komposiittipainot ilmastimien päihin, asennuksessa on hyvä käyttää viemäriliukastetta tai käsiastianpesuainetta. Kiinnitetään Ø 19 mm ilmastinletku mukana toimitettavilla haponkestävillä letkunkiristimillä ilmastimiin. Pudotetaan ilmastimet toiseen ja kolmanteen kaivoon pohjalle, tarkistaen että ilmastimet asettuvat kaivon keskivaiheille ja ilmastinreiät osoittavat alaspäin. Katkaistaan ilmastinletku oikeaan mittaan ja kytketään letku mukana tulevilla letkunkiristimillä ohjauskeskuksen sisällä oleviin liittimiin niin että toisen kaivon letku kiinnitetään suoraan puhaltimelta tulevaan haaraan ja kolmannen kaivon ilmastin magneettiventtiilin letkunippaan. Käytetään mukana tulevaa haponkestävää reikänauhaa lietteenpalautusputken tukemiseen ja asennetaan mukana tuleva PEM40 pumpun palautusputki pumpun kierreliittimeen, kun on ensin mitattu ja lyhennetty putki oikeaan mittaan. Tuetaan putken yläpäässä oleva koukku löysällä reikänauhalenkillä niin, että koukku jää lietteenpalautusputken päässä olevan kulman sisälle ja pumppu istuu tukevasti paikallaan. Ajatuksena on se että reikänauhan avulla voidaan pumppu nostaa kaivosta ja pujottaa reikänauhan lenkistä pois mahdollisia huolto tai korjaustoimenpiteitä varten. Reikänauhan tehtävänä on myös estää pumpun kaatuminen kaivossa. HUOM! Kiinnitystarvikkeiden tulee olla haponkestäviä! Kaivoihin tehtävät kiinnitykset on kätevin tehdä käyttämällä 6x40 mm ruuviankkureita, tarvittaessa 6x20 HST-korilaatta väliin. Katkaise lietteenpalautuspumpun pitotulppa ja asenna kaapeli kulkemaan ilmastinputken reiästä kaivon ulkopuolelle. Lyhennä kaapeli oikeaan mittaan ja kiinnitä uusi pistotulppa johtimen päähän sekä kytke pistotulppa keskukseen sille varattuun liittimeen. Tarkista että ilmastimet toimii sekä varmista erityisesti toisen kaivon verkko T-haaran paikallaan oleminen. Lisää tämän jälkeen toimitettu kantoaine toiseen kaivoon.

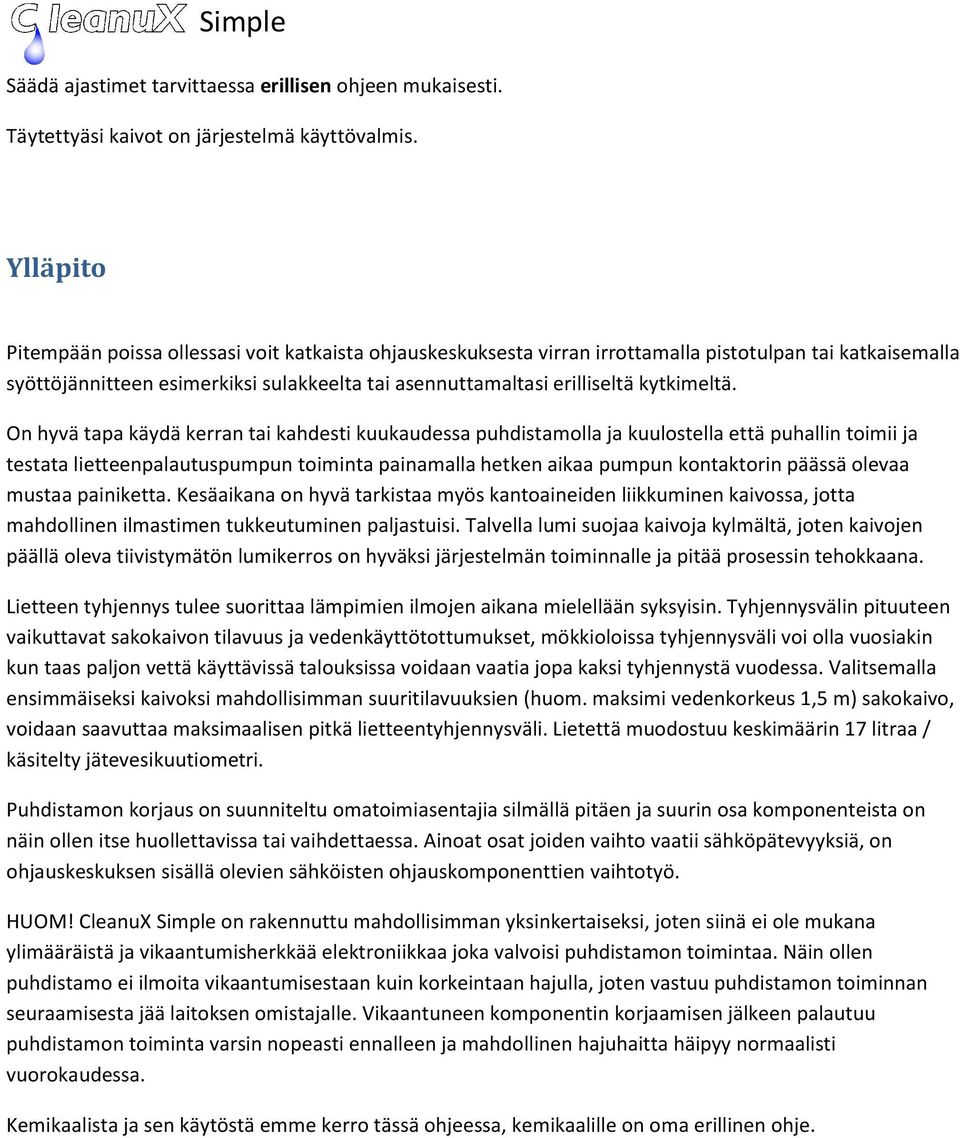

6 Säädä ajastimet tarvittaessa erillisen ohjeen mukaisesti. Täytettyäsi kaivot on järjestelmä käyttövalmis. Ylläpito Pitempään poissa ollessasi voit katkaista ohjauskeskuksesta virran irrottamalla pistotulpan tai katkaisemalla syöttöjännitteen esimerkiksi sulakkeelta tai asennuttamaltasi erilliseltä kytkimeltä. On hyvä tapa käydä kerran tai kahdesti kuukaudessa puhdistamolla ja kuulostella että puhallin toimii ja testata lietteenpalautuspumpun toiminta painamalla hetken aikaa pumpun kontaktorin päässä olevaa mustaa painiketta. Kesäaikana on hyvä tarkistaa myös kantoaineiden liikkuminen kaivossa, jotta mahdollinen ilmastimen tukkeutuminen paljastuisi. Talvella lumi suojaa kaivoja kylmältä, joten kaivojen päällä oleva tiivistymätön lumikerros on hyväksi järjestelmän toiminnalle ja pitää prosessin tehokkaana. Lietteen tyhjennys tulee suorittaa lämpimien ilmojen aikana mielellään syksyisin. Tyhjennysvälin pituuteen vaikuttavat sakokaivon tilavuus ja vedenkäyttötottumukset, mökkioloissa tyhjennysväli voi olla vuosiakin kun taas paljon vettä käyttävissä talouksissa voidaan vaatia jopa kaksi tyhjennystä vuodessa. Valitsemalla ensimmäiseksi kaivoksi mahdollisimman suuritilavuuksien (huom. maksimi vedenkorkeus 1,5 m) sakokaivo, voidaan saavuttaa maksimaalisen pitkä lietteentyhjennysväli. Lietettä muodostuu keskimäärin 17 litraa / käsitelty jätevesikuutiometri. Puhdistamon korjaus on suunniteltu omatoimiasentajia silmällä pitäen ja suurin osa komponenteista on näin ollen itse huollettavissa tai vaihdettaessa. Ainoat osat joiden vaihto vaatii sähköpätevyyksiä, on ohjauskeskuksen sisällä olevien sähköisten ohjauskomponenttien vaihtotyö. HUOM! CleanuX Simple on rakennuttu mahdollisimman yksinkertaiseksi, joten siinä ei ole mukana ylimääräistä ja vikaantumisherkkää elektroniikkaa joka valvoisi puhdistamon toimintaa. Näin ollen puhdistamo ei ilmoita vikaantumisestaan kuin korkeintaan hajulla, joten vastuu puhdistamon toiminnan seuraamisesta jää laitoksen omistajalle. Vikaantuneen komponentin korjaamisen jälkeen palautuu puhdistamon toiminta varsin nopeasti ennalleen ja mahdollinen hajuhaitta häipyy normaalisti vuorokaudessa. Kemikaalista ja sen käytöstä emme kerro tässä ohjeessa, kemikaalille on oma erillinen ohje.

7 Huoltovihko Merkkaa tähän kaikki tekemäsi huolto- ja korjaustoimenpiteet. Myös lietteen tyhjennyksistä tulee pitää kirjaa! PVM Huoltotoimenpide tai korjaus Tekijä
