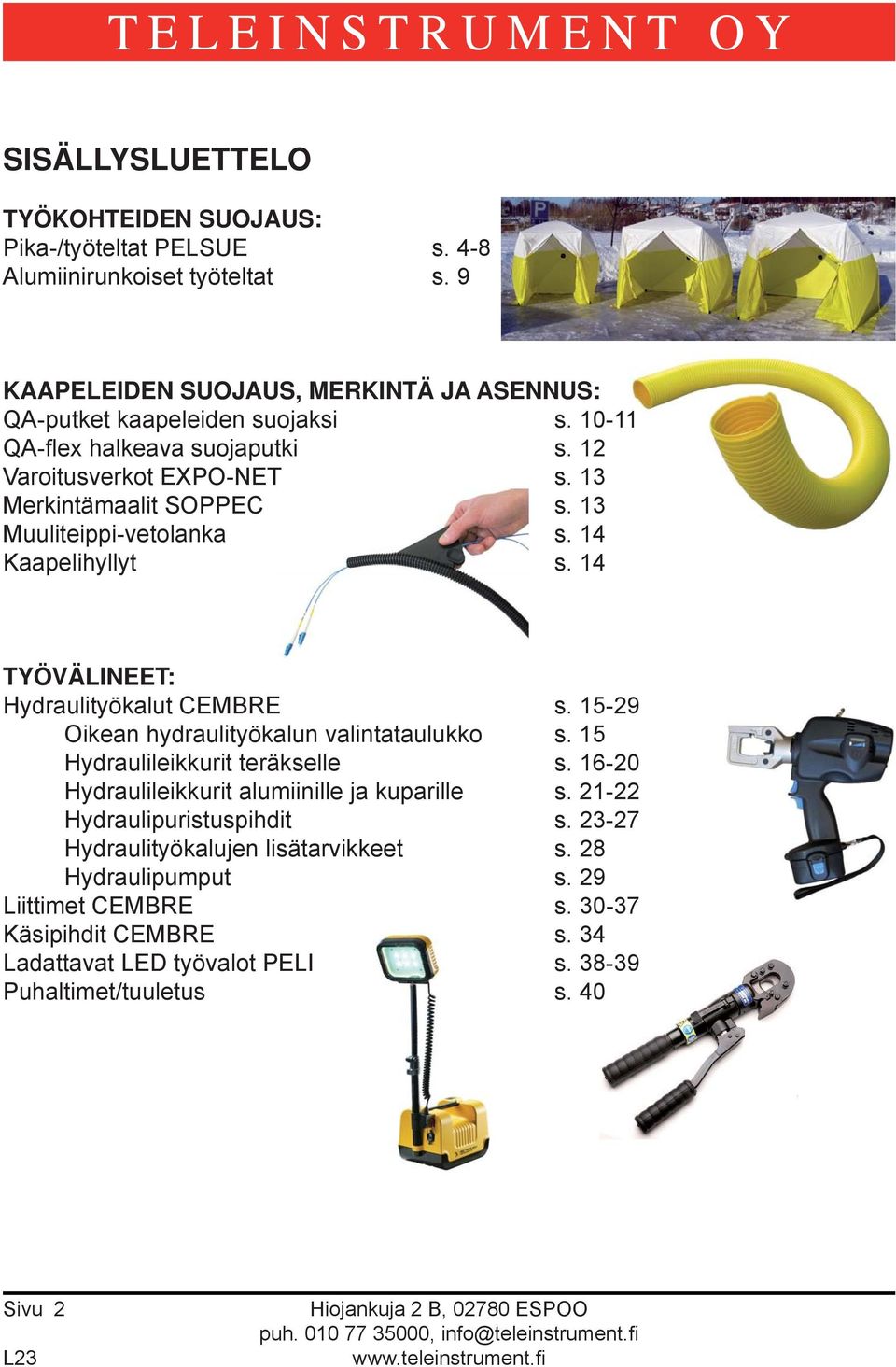

2 SISÄLLYSLUETTELO TYÖKOHTEIDEN SUOJAUS: Pika-/työteltat PELSUE s. 4-8 Alumiinirunkoiset työteltat s. 9 KAAPELEIDEN SUOJAUS, MERKINTÄ JA ASENNUS: QA-putket kaapeleiden suojaksi s QA-fl ex halkeava suojaputki s. 12 Varoitusverkot EXPO-NET s. 13 Merkintämaalit SOPPEC s. 13 Muuliteippi-vetolanka s. 14 Kaapelihyllyt s. 14 TYÖVÄLINEET: Hydraulityökalut CEMBRE s Oikean hydraulityökalun valintataulukko s. 15 Hydraulileikkurit teräkselle s Hydraulileikkurit alumiinille ja kuparille s Hydraulipuristuspihdit s Hydraulityökalujen lisätarvikkeet s. 28 Hydraulipumput s. 29 Liittimet CEMBRE s Käsipihdit CEMBRE s. 34 Ladattavat LED työvalot PELI s Puhaltimet/tuuletus s. 40 Sivu 2

3 KUITUJATKOSKOTELOT JA TELETUOTTEET: Kuitujatkoskotelot TYKOFLEX s Lisätarvikkeet ja aputyökalut TYKOFLEX s Erikoisjatkoskotelot TYKOFLEX s. 46 Kannatinvaijerin pylväskiinnikkeet ja maadoitus s. 47 SYVÄMAADOITUS: Maadoitussauvat ja Cadweld-hitsaus s. 48 TELEINSTRUMENT OY NOUTOVARASTO: HIOJANKUJA 2 B, ESPOO PUH Kehä III Hyttimestarintie Sierakiventie Käynti rakennuksen päädystä Hiojankuja Kauklahdenväylä Sivu 3

4 ALKUPERÄISET PELSUE TYÖTELTAT NOPEA PYSTYTTÄÄ JA PURKAA Aito ja alkuperäinen Pelsue pikateltta. Teltan pystytys käy nopeasti, kun erillisiä irto-osia ei ole. Keltainen alaosa näkyy hyvin liikenteessä ja valkea yläosa luo telttaan tasaisen valon. Teltta toimii sekä kesä- että talviolosuhteissa, jopa -40 C:ssa! PELSUE TELTTOJEN OMINAISUUKSIA: Pelsuen kaksikerroskangas on vedenpitävä ja palosuojattu. Kangas on valikoitu sen lujuuden, homekestävyyden sekä keveyden perusteella. Kestävät valumetalliset keskinivelet, joiden päällä kumiset suojukset Sivuseinien ylälaidoissa suljettavat hyttysverkolliset tuuletusikkunat Lasikuitusauvat ovat joustavat ja kestävät Teltan kupera rakenne luo avaran työskentelytilan Sivuissa ja takana ankkurointinarut Pitävät kumitassut alanurkissa 20 cm leveille helmoille voi kasata lisäpainoja ja ne voi tiivistää maata vasten Lisätilauksesta esim. takaseinään: Kaapeliaukko Putkiaukko Teltta taittuu kasaan hyvin pieneen tilaan säilytyspussiin. Esim. pussissa olevan 6506Z teltan mitat ovat 15x15x140 cm. 60 tai 80 cm korkea kaapeliaukko (vetoketjulla suljettavissa) tai putkiaukko (vetoketjuilla suljettavissa) Sivu 4

5 A-MALLIN TELTAT PELSUE TELTTOJEN KESTÄVÄ PERUSMALLI PYSTYTYS ALLE MINUUTISSA 1,8 m 2,4 m 3 m 6506A 6508A 6510A A-mallin teltta on Pelsue telttojen perusmalli. Teltan pystytys ja kasaaminen käy nopeasti, kun erillisiä irto-osia ei ole. Teltta toimitetaan säilytyspussissa kolmen maakiilan kanssa. Vetoketju keskellä etuseinää/oviaukkoa Suljettavat hyttysverkolliset tuuletusikkunat teltan kummallakin sivulla Ankkurointinarut sivuissa ja takana Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Mitat pussissa (cm) Paino (kg) Lämmitin -aukko Etuseinän vetoketju 6506A 180 x x 15 x Ei 1 x keskellä 6508A 240 x x 15 x Ei 1 x keskellä 6510A 300 x x 20 x Ei 1 x keskellä Lisävarusteet: K-AUKKO60 Kaapeliaukko takaseinään, 60 cm korkea K-AUKKO80 Kaapeliaukko takaseinään, 80 cm korkea PUTKIAUKKO Putkiaukko takaseinään, 60 cm x 30 cm Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 5

6 Z-MALLIN TELTAT KOKO ETUSEINÄ AVAUTUU 6508Z malli 6506Z malli Kaappi 160 cm Kaappi 85 cm PYSTYTYS ALLE MINUUTISSA Pelsuen Z-mallin työteltassa on kaksi vetoketjua etuseinän reunoissa, jolloin koko etuseinän saa avattua ja rullattua ylös. Teltta toimitetaan säilytyspussissa kolmen maakiilan kanssa. Lämmittimen aukko takaseinän alalaidassa (katso kuva s.4) Suljettavat hyttysverkolliset tuuletusikkunat teltan kummallakin sivulla Ankkurointinarut sivuissa ja takana Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Mitat pussissa (cm) Paino (kg) Lämmitin -aukko Etuseinän vetoketju 6506Z 180 x x 15 x 140 9,5 On 2 x sivuilla 6508Z 240 x x 15 x ,5 On 2 x sivuilla 6510Z 300 x x 20 x ,5 On 2 x sivuilla Lisävarusteet: K-AUKKO60 Kaapeliaukko takaseinään, 60 cm korkea K-AUKKO80 Kaapeliaukko takaseinään, 80 cm korkea PUTKIAUKKO Putkiaukko takaseinään, 60 cm x 30 cm Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 6

7 MULTI TELTTA PYSTYTYS ALLE MINUUTISSA SOVELTUU PYLVÄSASENNUKSIIN JA SEINÄÄ VASTEN TEHTÄVIIN ASENNUKSIIN (ESIM. LÄMPÖPUMPUT) Pelsuen monipuolinen pikkuteltta: Teltta toimitetaan säilytyspussissa kahden maakiilan kanssa. Voidaan kiinnittää pylvään ympärille Sekä etu- että takaseinä voidaan sulkea tarralla kokonaan. Pitkät avattavat liepeet asettuvat kaapelien/ putkien päälle tai kaivannon päälle asetettaessa laskeutuvat alas Suljenta pylvään ympärille tarranauhalla. Molemmissa sivuseinissä isot, suljettavat, hyttysverkolliset tuuletusikkunat. Malli Lattiapohjan Korkeus Mitat pussissa Paino Etu- ja takaseinän mitat (cm) keskellä (cm) (cm) (kg) suljenta MULTI 170 x x 15 x 155 7,0 Tarranauhalla Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 7

8 OJA-ASENNUSTELTTA SUURTEN JATKOSTEN TEKEMISEEN PYSTYTYS ALLE MINUUTISSA Oja-asennusteltta on riittävän pitkä suurten putki- ja kaapelijatkosten tekemiseen. Teltta avautuu molemmista päistään. Päätyjen sulkeminen tapahtuu hakasilla useasta eri kohdasta. Teltan sivuilla ja päädyissä on ankkurointinarut sekä sivuilla ylhäällä on neljä suljettavaa hyttysverkollista tuuletusikkunaa. Pituus 4,9 m Teltta toimitetaan säilytyspussissa kuuden maakiilan kanssa. Malli Lattiapohjan Korkeus Mitat pussissa Paino Aukeaminen mitat (cm) keskellä (cm) (cm) (kg) OJATELTTA 240 x x 20 x ,5 Päistä hakasilla X-MALLIN TELTTA PYSTYTYS ALLE MINUUTISSA Pelsuen edullinen vaihtoehto. Toimitetaan säilytyspussissa. Etuseinän saa avattua ja rullattua kokonaan ylös. Ulkopuolella ylänurkissa kiinnityslenkit ankkurointinaruille. Leveät liepeet. Malli Lattiapohjan mitat (cm) Korkeus kulmissa (cm) Paino (kg) Etuseinän vetoketju X6 175 x ,0 2 x sivuilla Varaosat ja korjaus: Meillä on toimittamiemme telttojen varaosa- ja korjauspalvelu. Seuraavia varaosia saa tilattua: keskiniveliä, lasikuitusauvoja, sauvojen päätynuppeja, paikkauskangaspaloja ja saumausainetta. Sivu 8

9 ALUMIINIRUNKOISET TYÖTELTAT Kestävä yhtenäinen alumiinirunko ilman irrallisia osia Heijastimet jokaisessa nurkassa Suljettava lämmitinaukko molemmilla puolilla telttaa Suljettavat tuuletusikkunat Vetoketjulla ja tarralla suljettavat kulkuaukot molemmissa päissä Maaston mukaan säädettävät jalat Kangas palosuojattua, pehmeää PVC-materiaalia Erillinen kaapelin sisäänvientiaukko MALLI A7250 Pituus 2200 mm Leveys 2100 mm Korkeus 1900 mm Paino 22 kg MALLI B7251 (PITKÄ) Pituus 2700 mm Leveys 2100 mm Korkeus 1900 mm Paino 27 kg Pitkät liepeet asettuvat hyvin maata vasten TELTAN PYSTYTYS/PURKU 1-2 MINUUTTIA: Varaosina molempiin telttoihin löytyy erikseen sekä telttakangas että alumiininen runkokehikko, lisäksi löytyy erikseen alumiiniset teltanjalat. Sivu 9

10 QA-PUTKET KAAPELEIDEN SUOJAKSI Halkaisijaa voi muuttaa Taivuteltava, mutta rajoittaa kuitenkin liian jyrkkiä mutkia Iskunkestävää PVC-muovia KÄYTTÖSOVELLUKSET: Korvaamaan jäykät putkikäyrät jakokaappi-, pylväs-, muuntaja- ja kytkinkenttänousuihin Putkien korjaukseen, esim. välivetopaikan suljentaan Erikokoisten putkien yhteensovittamiseen PE-tulppa 100 mm (tinro. 2606) Suojatulpaksi 110 mm QA-putkelle rakennustöiden ajaksi. QA-PUTKET (KELTAISET) Tinro. Halkaisija Pituus Halkaisijan Sähkönro. Pakkauskoko (mm) (m) säätöväli (mm) , kpl/laatikko , kpl/laatikko , kpl/laatikko , kpl/laatikko , kpl/laatikko QA-PUTKET (ORANSSIT) Tinro. Halkaisija Pituus Halkaisijan Sähkönro. Pakkauskoko (mm) (m) säätöväli (mm) , kpl/laatikko , kpl/laatikko MYÖS TUKKUPAKKAUKSET LAVATOIMITUKSINA. KYSY TARJOUS. Sivu 10

11 QA-PUTKEN KÄYTTÖTAPOJA: PILARIIN TAI JAKO- KAAPPIIN ULOSOTTO VERKOSTA Tämäntyyppisessä sovelluksessa QA-putki tuo mahdollisuuden jäykkiin putkikaariin verrattuna järjestellä kaapelit tiettyyn paikkaan jakokaapin sisällä. QA-PUTKEN OMINAISUUKSIA: HALKAISIJAN MUUTTAMINEN QA-putken halkaisija säätyy pyörittämällä putken profi ilia auki tai kiinni, esim. 55 mm oranssin QA-putken halkaisijaa voi muuttaa välillä mm. KIINTEIDEN PUTKIKÄYRIEN KORVAAMINEN QA-putkella voidaan jatkaa mutkapaikoissa ja täten korvata useita erillisosia. JATKAMINEN QA-putki voidaan jatkaa toiseen QA-putkeen pyörittämällä profi ilirakenteet yhteen. TAI QA-putki voidaan jatkaa tavalliseen putkeen pyörittämällä hieman profi ilia auki ja asettamalla se sileän putken päälle ja kiristämällä kiinni. VÄLIVETOPAIKAN SULJENTA KATKAISEMINEN QA-putki voidaan katkaista helposti es puukolla. Puukko työnnetään putken p fi ilin väliin ja käännetään. Sitten putkea taivutetaan ja profi ili aukeaa. ONGELMANRATKAISIJA-PUTKI (QA-PUTKEN KEVYT VERSIO) TAIPUISA RAKENNUSPUTKI, JONKA HALKAISIJAA VOIT MUUTTAA. Toimituspituudet: Halkaisija 75 mm x pituus 650 mm, halkaisijan säätöalue mm, väri musta Halkaisija 100 mm x pituus 650 mm, m halkaisijan säätöalue mm, väri musta Materiaali: PVC-muovi Vesikourut/-rännit Tuuletukseen Tuuletuksen läpiviennit seinässä Sivu 11

12 HALKEAVAT SUOJAPUTKET ULKO- JA SISÄKÄYTTÖÖN KAKSIOSAINEN RAKENNE: 1. SISEMMÄSSÄ PUTKESSA ON URA JOHON JOHTIMET PUJOTETAAN QA-FLEX on halkeava suojaputki, joka on valmistettu liekinkestävästä polypropeenista (PP). Sillä on hyvä kemiallinen sietokyky polttoaineita, alkaaleita, mineraaliöljyjä, bensiiniä, rasvoja ja useimpia liuotinaineita vastaan. KÄYTTÖKOHTEET Soveltuu sisä- ja ulkotiloissa kaapelien mekaaniseksi suojaksi. Samoin myös kaapelien, johtimien, mikrokuitukaapelien ja kytkentäkuitujen niputtamiseen. Asennettavissa mm. koneisiin, laitekaappeihin, talouskojeisiin, moottoriajoneuvoihin sekä kytkentätauluihin. KÄYTTÖLÄMPÖTILA-ALUE - 40 C C (hetkellisesti +130 C) 2. ULOMPI PUTKI SULKEE QA-FLEXIN KOKONAAN UMPINAISEKSI QA-FLEX ASENNUSTYÖKALU Tinro Soveltuu kaapelien pujotukseen QA-fl ex:iin, koot 1-5 (tinro ). MITAT JA TOIMITUSPITUUDET Tinro Halkaisija (mm) Min. Paino taivutussäde Sisä Ulko (mm) (g/m) Toimituspituus/ kieppi (m) QA-fl ex ,4 13, QA-fl ex ,5 18, QA-fl ex ,2 25, QA-fl ex ,4 30, QA-fl ex ,0 41, QA-fl ex , QA-fl ex ,5 79, Sivu 12

13 VAROITUSVERKOT EXPO-NET Varmaan asennusputken ja kaapelin tunnistamiseen sekä kaivuuvahinkojen ehkäisemiseen. ilmoittaa putken/kaapelin tyypin värin avulla ilmoittaa putken/kaapelin omistajan tekstin avulla kertoo metallittomien vesijohtojen ja kuituoptisten kaapelien sijainnin signaalilangan avulla SIGNAALILANGALLISET VAROITUSVERKOT: Leveys: Värit: Toimituspituus: 10 cm Oranssi ja keltainen 500 m/rulla ILMAN SIGNAALILANKAA: Leveys: Värit: Toimituspituus: 10 cm Oranssi ja keltainen 500 m/rulla 30 cm Keltainen 100 m/rulla 50 cm Keltainen 100 m/rulla Lavatoimituksissa verkkoihin voidaan lisätä oma varoitus/ ilmoitusteksti. SOPPEC MERKINTÄMAALIT SOPPEC FLUO T.P. JA PROMARKER merkintämaalit ovat laadukkaita spraymaaleja ammattilaisten käyttöön. OMINAISUUKSIA: maalausjälki tarkkaa ja tasalaatuista myös pikkupakkasessa näkyvät ja peittävät värit tarttuvat hyvin myös kosteille pinnoille kuivuu noin 5 minuutissa purkit tyhjenevät viimeiseen pisaraan asti auki käännettävä korkki suojaa suutinta ja estää tahattomat maalaukset maalin kestävyys 9-12 kk purkkikoko 500 ml VÄRIVALIKOIMA: FLUO T.P. -värit ovat fl uorisoivia kirkkaita värejä. PROMARKER -värit ovat näkyviä mattavärejä. FLUO T.P. punainen oranssi keltainen vihreä sininen PROMARKER punainen valkoinen musta harmaa Sivu 13

14 MUULITEIPPI-VETOLANKA MUULITEIPPI ehkäisee putkien ja käyrien puhkikulumisen ja katkeamisen, ja estää putkeen takertumisen vedossa. Liukastettu vetolanka pienentää kitkaa ja helpottaa vetoa. Soveltuu useasti uudelleenkäyttöön. Muuliteippi voidaan jatkaa muulisolmulla. Pieni venymä parantaa työturvallisuutta ja vähentää vetoakselien rikkoutumista ja takapotkua. Materiaalina vahva, litteä polyesterikudosköysi. VETOLUJUUDET: Tinro. Muuliteippi Muulisolmu Toimituspituus RP 3300N 1500 kp 1300 kp 1000 m RP 6000N 2800 kp 2200 kp 500 m KAAPELIHYLLYT JA TOLPAT Kaapelihyllyt kannattavat kaapeleita ja jatkoksia kaivoissa, kellareissa ja tunneleissa. Muovisiin hyllyihin ei synny korroosiota kuten metalliosiin. Kaapelihyllyt soveltuvat raskaammille kaapeleille mm. kytkentätelineiden sisääntuloissa ja kaapelikaivoissa. Tolpat ovat kaapelihyllyjen seinäkiinnitystä varten Kaapelihyllyt eivät johda sähköä, joten ne ovat turvallisia esimerkiksi johtojen maasulkujen estämiseksi. Kaapelihyllyt on valmistettu lasikuituvahvisteisesta puristetusta muovista. Tolpat ovat alumiinia. TUOTE TINRO. KORKEUS (mm) LEVEYS (mm) PITUUS (mm) PAINO (kg) MAX. KUORMA (kg) KAAPELIHYLLYT Hylly , Hylly , TOLPAT Al-T ,422 Al-T ,300 Sivu 14

15 CEMBRE HYDRAULITYÖKALUT Cembre:n hydraulityökaluissa kaksinopeuksinen toiminta tarkoittaa, että terien/leukojen lähestymisvaihe on nopea, mutta katkaisun/puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Ylipaineventtiili estää hydrauliikan rikkoutumisen ja ilmoittaa naksahtamalla, että riittävä puristusvoima on saavutettu. Katkaisu-/puristuspäät kääntyvät hyvän työasennon saavuttamiseksi sekä avautuvat salvasta, jolloin kaapelin katkaiseminen väliltä on nopeaa ja liittimen asettaminen helppoa. LI-ION AKUT 14,4 V TYÖKALUISSA: - voidaan ladata koska tahansa, eikä varauskyky heikkene - hitaampi itsepurkaus verrattuna Ni-MH akkuihin Akkutoimisissa työkaluissa akun varaus näkyy jokaisen katkaisun jälkeen. Akkutoimiset työkalut toimitetaan kahden akun, pikalaturin ja olkahihnan kanssa kuljetuslaukussa (puristuspihtien kuljetuslaukussa on paikat puristusleuoille). Katkaisuterät ja puristusleuat ovat helposti ja nopeasti vaihdettavissa. KATKAISUTYÖKALUN VALINTATAULUKKO TERÄKSELLE: Teräs (halkaisija mm) Alumiini- & (kupari)sauvojen halkaisija (mm) KATKAISUTYÖKALUN VALINTATAULUKKO ALUMIINILLE JA KUPARILLE: Alumiinin ja kuparin halkaisija (mm) Työkalu 0-50 HT-TC051, B-TC , teräsvahvistetuille esim. ACSR HT-TC051Y, B-TC051Y 0-65 HT-TC065, B-TC HT-TC B-TC095 PURISTUSTYÖKALUN VALINTATAULUKKO: Työkalu (23) HT-TC026, B35-TC025, B-TC026 Erityisesti harusvaijereille, HT-TC026Y halkaisija max. 25 mm (32) HT-TC041, B-TC04, B-TC (38) HT-TC055, B-TC055 Kaapelikengät (mm 2 ) C-liittimet (mm 2 ) Työkalu Li-Ion akku HT45, B35-45, B HT51, B HT131, B131, B135 Sivu 15

16 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE HT-TC026 Kevyt ja varma käsitoiminen hydraulileikkuri teräkselle. max. katkaisuhalkaisija 25 mm paino 3,2 kg mitat: 382 / 129 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta Tarvikkeita: - alaterä HT-TC026 HT-TC026Y - erityisesti harusvaijereille Työkalussa on lujemmat terät harusvaijereita varten ja ylipaineventtiili aukeaa korkeammassa (880 bar) paineessa kuin HT-TC026 (700 bar). max. katkaisuhalkaisija 25 mm paino 3,4 kg mitat: 395 / 129 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta Katkaisukyky seuraavan sivun taulukossa. Tarvikkeita: - alaterä HT-TC026Y B35-TC025 Yhdenkäden erittäin kevyt ja pieni akkukäyttöinen katkaisutyökalu. Yksinopeuksinen katkaisu. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 25 mm mitat: 377 / 66 / 114 mm, paino 3,0 kg työkalun pää kääntyy 180 akku: 9,6V 2,0Ah Ni-MH HT-TC026(Y) leikkurit toimitetaan vahvassa kangaslaukussa, joka voidaan kiinnittää esim. vyölle kiivettäessä mastoon. Sivu 16

17 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE B-TC026 Nopea akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. NOPEA JA KEVYT(4,0 kg) max. katkaisuhalkaisija 25 mm mitat: 295 / 94 / 302 mm, paino 4,0 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Tarvikkeita: - alaterä B-TC026 Katkaisupää aukeaa salvasta Katkaisupää kääntyy 180 Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen Moottorin tehokas tuuletus takaa pitkän käyttöiän Käyttö- ja vapautuspainikkeet helppo käyttää Tasapainoinen työkalu yhden käden käytettäväksi. Mitat: 295 / 94 / 302 mm Tehokas Li-Ion akku: 14,4V 3,0Ah HT-TC026, B35-TC025 ja B-TC026 leikkurien katkaisukyky: Li-Ion akku Materiaali Murtolujuus (da N/mm 2 ) Max. ulkohalkaisija (mm) B35-TC025 (HT-TC026 ja B-TC026) Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim.19x2,3 mm) 11 (esim.19x2,2 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. Duck ja Sustron) x3,60 + 7x2,80 = 22,80 mm = 22,80 mm Teräs Kupari Alumiini Sivu 17

18 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE B-TC04 Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 40 mm paino 7,3 kg mitat: 492 / 100 / 250 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Li-Ion akku Tehokas Li-Ion akku: 14,4V 3,0Ah Katkaisupää on helppo aukaista vetämällä lukitustappi irti B-TC0405 Akkukäyttöinen leikkuri. max. katkaisuhalkaisija 40 mm paino 6,7 kg mitat: 438 / 94 / 298 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Käyttö- ja vapautuspainikkeet helppo käyttää Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen Moottorin tehokas tuuletus takaa pitkän käyttöiän Työkalut toimitetaan teräksisessä kuljetuslaukussa kahden akun, pikalaturin ja olkahihnan kanssa. Tehokas Li-Ion akku: 14,4V 3,0Ah Li-Ion akku Sivu 18

19 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE HT-TC041 Käsitoiminen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 40 mm paino 5,8 kg mitat: 550 / 144 mm työkalun pää kääntyy 180 kaksinopeuksinen toiminta TC04 -KATKAISUPÄÄ Hydraulipumppuun liitettävä katkaisupää. Toimitetaan teräksisessä kuljetuslaukussa. Katso hydraulipumput sivulta 29. max. katkaisuhalkaisija 40 mm max. käyttöpaine 700 bar paino 4,0 kg mitat 311 / 100 mm 3/8 NPT pikaliitin (uros) HT-TC041, B-TC0405 ja TC04 leikkurien katkaisukyky: Materiaali Murtolujuus (da N/mm 2 ) Max. ulkohalkaisija (mm) Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim. 19 x 2,3 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. Finch) (esim. 54 x 4, x 2,62 = 39,20 mm) Teräs Kupari Alumiini Sivu 19

20 CEMBRE HYDRAULILEIKKURIT TERÄKSELLE HT-TC055 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 55 mm mitat: 595 / 144 mm, paino 8,3 kg työkalun pää kääntyy 330 kaksinopeuksinen toiminta Li-Ion akku B-TC055 Tehokas akkukäyttöinen leikkuri. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 55 mm mitat: 483 / 94 / 298 mm, paino 9,1 kg työkalun pää kääntyy 320 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion HT-TC055, B-TC055 ja TC055 leikkurien katkaisukyky: TC055 Hydraulipumppuun liitettävä katkaisupää. Katso hydraulipumput sivulta 29. Toimitetaan teräksisessä kuljetuslaukussa. max. katkaisuhalkaisija 55 mm max. käyttöpaine 700 bar mitat: 357 / 134 mm, paino 6,6 kg Materiaali Murtolujuus (da N/mm 2 ) Max. ulkohalkaisija (mm) Sauvat Köydet & johtimet Kupari Alumiini Almelec Teräsvaijeri ,5 (esim. 19 x 2,3 mm) Teräsvaijeri (säikeitä 200) ACSR (esim. 83 x 4, x 2,80 = 50,00 mm) Teräs Kupari ,5 Alumiini Sivu 20

21 CEMBRE HYDRAULILEIKKURIT ALUMIINILLE JA KUPARILLE HT-TC051Y Käsitoiminen hydraulileikkuri teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm mitat: 503 / 129 mm, paino 4,7 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta HT-TC051 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 50 mm mitat: 497 / 129 mm, paino 4,4 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta B-TC051Y Akkukäyttöinen leikkuri teräsvahvistetuille johtimille (esim. ACSR) ja telekaapeleille. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 50 mm mitat: 414 / 94 / 302 mm, paino 5,1 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion B-TC051 Akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 50 mm mitat: 414 / 94 / 302 mm, paino 5,1 kg työkalun pää kääntyy 90 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Li-Ion akku Sivu 21

22 CEMBRE HYDRAULILEIKKURIT ALUMIINILLE JA KUPARILLE HT-TC065 Käsitoiminen hydraulileikkuri. Toimitetaan kangaslaukussa. max. katkaisuhalkaisija 65 mm mitat: 523 / 129 mm, paino 5,0 kg työkalun pää kääntyy 320 kaksinopeuksinen toiminta Li-Ion akku B-TC065 Akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 65 mm mitat: 445 / 94 / 305 mm, paino 6,1 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion HT-TC0851 Käsitoiminen hydraulileikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 85 mm mitat: 653 / 175 mm, paino 6,6 kg työkalun pää kääntyy 180 kaksinopeuksinen toiminta Li-Ion akku B-TC095 Akkukäyttöinen leikkuri. Toimitetaan muovisessa kuljetuslaukussa. max. katkaisuhalkaisija 95 mm mitat: 527 / 94 / 305 mm, paino 7,1 kg työkalun pää kääntyy 335 kaksinopeuksinen toiminta akku: 14,4V 3,0Ah Li-Ion Sivu 22

23 CEMBRE HYDRAULIPURISTUSPIHDIT HT45 Erittäin kevyt käsitoiminen puristustyökalu. Kahvan palautusjousen ansiosta pumppaaminen onnistuu yhdellä kädellä, jolloin toinen käsi jää vapaaksi liittimen kohdistamiseksi leukojen väliin. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa, jossa säilytyspaikat 20 puristusleukaparille. mitat: 346 / 130 mm, paino 2,0 kg työkalun pää kääntyy 180 puristusvoima 50 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 B35-45D Erittäin kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. Toimitetaan muovisessa kuljetuslaukussa. mitat: 342 / 66 / 108 mm, paino 2,1 kg työkalun pää kääntyy 180 puristusvoima 35 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 Sivu 23

24 CEMBRE AKKUKÄYTTÖINEN HYDRAULIPURISTUSPIHTI B51 50 kn PURISTUSVOIMA Puristuspää aukeaa salvasta NOPEA JA KEVYT(3,7 kg) Puristuspää kääntyy 180 Moottorin tehokas tuuletus takaa pitkän käyttöiän Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen Käyttö- ja vapautuspainikkeet helppo käyttää Tasapainoinen työkalu yhden käden käytettäväksi. Mitat: 297 / 94 / 302 mm Li-Ion akku Tehokas Li-Ion akku: 14,4V 3,0Ah B51 akkukäyttöinen hydraulinen puristuspihti on nopea ja varmatoiminen yhden käden työkalu 5 tonnin puristusvoimalla. Kaksinopeuksinen: Aluksi puristusleuat lähestyvät nopeasti liitintä, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Ylipaineventtiili ilmoittaa naksahtamalla kun täysi puristusvoima on saavutettu. Soveltuu kaapelikengille max. 240 mm 2 ja C-liittimille max. 70 mm 2. Kuljetuslaukussa tarvikkeet ja puristusleuat pysyvät suojassa ja järjestyksessä. Työkalu toimitetaan kuljetuslaukussa, jossa on: - kaksi akkua - älykäs pikalaturi - olkahihna - säilytyspaikat 21 leukaparille - käyttö- ja puristusohje suomeksi käyttämillenne liittimille Sivu 24

25 CEMBRE HYDRAULIPURISTUSPIHDIT SAMAT PURISTUSLEUAT KÄYVÄT KAIKKIIN TÄMÄN SIVUN TYÖKALUIHIN SEKÄ B51 TYÖKALUUN (KTS. EDELLINEN SIVU). B35-50D Erittäin kevyt 9,6V 2,0Ah Ni-MH akulla toimiva puristustyökalu. Yksinopeuksinen puristus. mitat: 372 / 66 / 108 mm, paino 2,4 kg työkalun pää kääntyy 180 puristusvoima 35 kn Sovellusalueet: Max. johdinkoko: C-liittimet 35 mm 2 Kaapelikengät 150 mm 2 HT51 Nopea käsitoiminen puristustyökalu. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 20 puristusleukaparille. mitat: 380 / 130 mm, paino 2,7 kg työkalun pää kääntyy 180 puristusvoima 50 kn Sovellusalueet: Max. johdinkoko: C-liittimet 70 mm 2 Kaapelikengät 240 mm 2 RH50 - PURISTUSPÄÄ 700 baaria kehittävään hydraulipump puun liitettävä puristuspää (3/8 NPT urospika-liit tin). Katso Cembre-hydraulipumput sivulta 29. Toimitetaan muovisessa kuljetuslaukussa. mitat: 196 / 75 mm, paino 1,6 kg max. käyttöpaine 700 bar puristusvoima 50 kn Sovellusalueet: Max. johdinkoko: C-liittimet 70 mm 2 Kaapelikengät 240 mm 2 Sivu 25

26 CEMBRE AKKUKÄYTTÖINEN HYDRAULIPURISTUSPIHTI B131LN-C 130 kn PURISTUSVOIMA Käyttö- ja vapautuspainikkeiden hyvä sijainti Tasapainoinen yhden käden työkalu vapauttaa toisen käden liittimelle. Paino 8,6 kg. Mitat 480 x 100 x 250 mm. Puristuspää kääntyy 180 Tehokas Li-Ion akku: 14,4V 3,0Ah Li-Ion akku Pikalukitus helpottaa puristusleukojen vaihtoa Pään avautuma 42 mm Pistoke 12V ulkoista virtalähdettä varten Moottorin tehokas jäähdytys 130 kn Sininen led-rivi näyttää akun varauksen jokaisen puristuksen jälkeen B131LN-C akkukäyttöinen hydraulinen puristuspihti on nopea ja varmatoiminen 13 tonnia puristava yhden käden työkalu. Kaksinopeuksinen: Aluksi puristusleuat lähestyvät nopeasti liitintä, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi ja tehokkaammaksi. Maksimipaineventtiili ilmoittaa naksahtamalla kun täysi puristusvoima on saavutettu. Soveltuu kaapelikengille max. 400 mm 2 ja C-liittimille max. 185 mm 2. Työkalu toimitetaan kuljetuslaukussa, jossa on: vara-akku akkulaturi olkahihna säilytyspaikat 14 leukaparille käyttö- ja puristusohje suomeksi käyttämillenne liittimille Sivu 26

27 CEMBRE HYDRAULIPURISTUSPIHDIT 130 kn HT131, B131 ja B135 OMINAISUUDET: Puristusvoima: 130 kn Sovellusalueet: Max. johdinkoko: C-liittimet 185 mm 2 Kaapelikengät 400 mm 2 Pään avautuma 25 mm B131, HT131 ja B135 -työkaluista löytyy myös versiot C-, LC- ja UC-puristuspäillä. Pään avautuma 42 mm Pään avautuma 35 mm C-malli LC-malli UC-malli HT131-C Käsitoiminen 13 tonnin hydraulipuristuspihti. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi. Työkalu toimitetaan muovisessa kuljetuslaukussa, jossa on säilytyspaikat 14 puristusleukaparille. mitat: 473 / 144 mm, paino 5,5 kg työkalun pää kääntyy 180 Li-Ion akku B135-C Akkukäyttöinen hydraulipuristuspihti. Kaksinopeuksinen: leukojen lähestymisvaihe on nopea, mutta puristuksen alkaessa nopeus muuttuu automaattisesti hitaammaksi. Kuljetuslaukussa on säilytyspaikat 8 puristusleukaparille. mitat: 361 / 94 / 302 mm, paino 6,4 kg työkalun pää kääntyy 180 akku: 14,4V 3,0Ah Li-Ion Sivu 27

28 CEMBRE AKKUKÄYTTÖISTEN HYDRAULITYÖKALUJEN LISÄTARVIKKEET CFC230N UUSI VERKKOVIRTALATURI (Huom. vanhan mallinen laturi CFC230 ei lataa Li-Ion akkuja.) Li-Ion, Ni-Cd, Ni-MH akuille jännitteiltään 7,2-18 V. CFC12-24ICN UUSI AUTOLATURI (Huom. vanhan mallinen laturi CFC12-24IC ei lataa Li-Ion akkuja.) Akkuja voidaan ladata V tupakansytyttimestä. BPS VERKKOVIRTA-ADAPTERI Työkaluja voidaan käyttää verkkovirralla. Laitetaan työkaluun akun paikalle. Sopii kaikkiin Cembren 14,4 V akkutyökaluihin V 50-60Hz verkkovirralle - Ulostulo 14,4V DC - Johdonpituus 5 m CB1430L UUSI LI-ION AKKU 14,4V 3,0AH (Huom. voidaan ladata CFC230N laturilla, mutta ei vanhemmalla CFC230 laturilla.) Cembren 14,4V akkutyökaluille Li-Ion akku CB1430H NI-MH AKKU 14,4V 3,0AH Cembren 14,4V akkutyökaluille Sivu 28

29 CEMBRE HYDRAULIPUMPUT PURISTUS- JA KATKAISUPÄILLE B70M-P24 AKKUKÄYTTÖINEN HYDRAULIPUMPPU Kannettava 24 V akkukäyttöinen hydraulipumppu tuottaa 700 barin paineen. OMINAISUUDET: Tuottopaine 700 bar Mitat: 390 / 163 / 323 mm Paino ilman varusteita 9,2 kg Pumppu toimitetaan seuraavien varusteiden kanssa: tehokas 24V 3,3Ah Ni-MH akku akkulaturi 3 m joustava letku, uros + naaras 3/8 NPTpikaliittimillä johdollinen kaukosäädin kangassäilytys/kuljetuslaukku ja olkahihna PUMPUSTA ON MYÖS 850 BARIN VERSIO. ERCH Lisävaruste B70M-P24 pumppuun: Hydrauliletku, jossa on samassa pumpun käyttöpainikkeet. Painikkeet ovat letkun päässä, johon kytketään käytettävä hydraulipää. PO7000 HYDRAULI JALKAPUMPPU OMINAISUUDET: Tuottopaine 700 bar Mitat: 680 / 200 / 163 mm Paino 9,8 kg Kaksinopeuksinen jalkapumppu tuottaa 700 barin maksimipaineen. Kaksinopeuksisuus tarkoittaa, että pumppu pumppaa nopeasti siihen asti kunnes kuormitus alkaa. Pumpussa on 3 metrin letku. Paine voidaan vapauttaa vivusta työn kaikissa vaiheissa. Toimitetaan muovisessa säilytyslaukussa. PUMPUSTA ON MYÖS 850 BARIN VERSIO (PO8500) Sivu 29

30 CEMBRE KUPARIKAAPELIKENGÄT A-M CEMBRE PITKÄKAULAISET KUPARIKAAPELIKENGÄT 2A-M 0, mm 2 kuparijohtimille. Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja niissä on tarkastusaukko. Esim. A3-M5 on 16 mm 2 kaapelikenkä 5 mm pultille. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 0,25-1,5 3-6 A03-M.. 1,5-2,5 3-8 A06-M A1-M A2-M A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 A100-M , 20 A120-M , 20 A160-M , 20 A200-M mm 2 karkea- ja hienosäikeisille kuparijohtimille. Kaapelikengät ovat elektrolyyttisesti tinapäällystettyjä ja tarkoitettu täriseviin paikkoihin sekä maadoitukseen. Liittimissä ei ole tarkastusreikää, kosteus eikä vesi pääse tunkeutumaan liitoksiin. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 16 8, 10 2A3-M A5-M A7-M A10-M A14-M A19-M A24-M A30-M A37-M A48-M A60-M A80-M , 20 2A100-M , 20 2A120-M A160-M A200-M.. Sivu 30

31 CEMBRE JATKOHOLKIT L-M CEMBRE RINNAKKAISHOLKIT L-P 0, mm 2 kuparijohtimien jatkamiseen päittäin. Jatkoholkit ovat elektrolyyttisesti tinapäällystettyjä. POIKKIPINTA JATKO- MITAT (mm) (mm 2 ) HOLKKI Øi L 0,25-1,5 L03-M 1,8 15 1,5-2,5 L06-M 2, L1-M 3, L2-M 4, L3-M 5, L5-M 7, L7-M 8, L10-M 10, L14-M 11, L19-M 13, L24-M 15, L30-M 16, L37-M 19, L48-M 21, L60-M 23, L80-M 27, L100-M 30, L120-M 33, L160-M 38, L200-M 44, , mm 2 kuparijohtimien liittämiseen päällekkäin. Rinnakkaisholkit ovat elektrolyyttisesti tinapäällystettyjä. YHTEIS- POIKKIPINTA (mm 2 ) JATKO- HOLKKI MITAT (mm) Øi L 0,25-1,5 L03-P 1,8 6,0 1,5-2,5 L06-P 2,4 6,0 4-6 L1-P 3,6 9,0 10 L2-P 4,6 10,5 16 L3-P 5,8 11,5 25 L5-P 7,0 13,0 35 L7-P 8,9 14,0 50 L10-P 10,0 16,0 70 L14-P 11,3 18,0 95 L19-P 13,5 19,0 120 L24-P 15,2 22,0 150 L30-P 16,7 26,5 185 L37-P 19,2 26,5 240 L48-P 21, L60-P 23,7 43 Sivu 31

32 CEMBRE C-LIITTIMET CEMBRE MAADOITUSJOHTIMET Poikkipinnoille mm 2. C-liittimet on valmistettu korkealuokkaisesta kupariprofi ilista ja ne soveltuvat lukuisiin käyttöihin esimerkiksi maadoitusliitoksiin ja ilmakaapelien liitoksiin. Punosköydet on valmistettu elektrolyyttisestä kuparilangasta. Kaikkia kokoja toimitetaan sekä puhtaana että tinapäällysteisenä kuparina. Esim. FL (kupari) FL ST (tinapäällysteisenä). POIKKIPINTA C-LIITIN (mm 2 ) SUORA HAARA 6-2,5 6-1,5 C6-C ,5 C10-C ,5 C16-C ,5 C25-C C25-C ,5 C35-C C35-C C50-C C50-C ,5 C70-C25N C70-C C70-C C95-C C95-C C95-C C120-C C150-C C150-C C185-C C185-C C240-C120 POIKKI- PINTA (mm 2 ) PULTTI- KOKO (mm) TYYPPI MITAT B N L d 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 8 FL ,5 Sivu 32

33 CEMBRE ALUMIINIKAAPELIKENGÄT AA-M Liittimien alumiinipitoisuus on 99,5 % tai korkeampi. Alumiiniliittimet on tulpattu ja täytetty suojarasvalla liittimien hapettumisen estämiseksi. POIKKIPINTA (mm 2 ) PULTTI- KOKO (mm) KAAPELI- KENKÄ 16 8 AA16-M AA25-M , 10 AA35-M , 14 AA50-M , 14 AA70-M , 14 AA95-M , 14 AA120-M , 14 AA150-M , 14 AA185-M , 14 AA240-M , 14, 16 AA300-M AA400-M AA500-M AA630-M.. CEMBRE JATKOHOLKIT MTMA-GC JA MTMA/1 Liittimien alumiinipitoisuus on 99,5 % tai korkeampi. MTMA-GC jatkoholkkien keskellä on umpinainen väliseinä. MTMA/1 jatkoholkit ovat ilman väliseinää ja soveltuvat samantyyppisten kaapelien jatkamiseen. Alumiiniliittimet on tulpattu ja täytetty suojarasvalla liittimien hapettumisen estämiseksi. POIKKI- PINTA (mm 2 ) JATKO- HOLKKI MITAT (mm) Øi L 10 MTMA10-GC 4,3 90,5 16 MTMA16-GC 5,5 90,5 MTMA16/1 25 MTMA25-GC 6,5 90,5 MTMA25/1 MTMA35-GC 8,0 90,5 35 MTMA35/1 MTMA35-20-GC 8,0 106,5 50 MTMA50-GC 9,0 106,5 MTMA50/1 70 MTMA70-GC 11,0 106,5 MTMA70/1 95 MTMA95-GC 12,5 110,0 MTMA95/1 12,5 106,5 120 MTMA120-GC 13,7 133,0 MTMA120/1 150 MTMA150-GC 15,5 135,0 MTMA150/1 15,5 133,5 185 MTMA185-GC 17,0 143,5 MTMA185/1 240 MTMA240-GC 19,5 143,5 MTMA240/1 MTMAD300-GC 22,5 144,5 300 MTMAD300/1 22,5 135,0 MTMA300-GC 23,3 218,0 400 MTMA400/1 26,0 218,0 500 MTMA500-GC 29,1 218,5 MTMA500-40/1 29,1 218,0 630 MTMA630/1 32,5 218,5 Sivu 33

34 CEMBRE PVC ERISTETYT JATKOHOLKIT Jatkoholkit on valmistettu kuparista ja ovat elektrolyyttisesti päällystettyjä. Käyttölämpötila C (hetkellinen + 90 C). POIKKIPINTA (mm 2 ) LIITIN Ø (mm) L (mm) PAKKAUSKOKO: LAATIKKO/PUSSI (kpl) JATKOHOLKKI 0,2-0,5 PL01-M 3, /100 0,25-1,5 PL03-M 4, /100 1,5-2,5 PL06-M 5, / PL1-M 6, /100 RINNAKKAISHOLKKI 0,25-1,5 PL03-P 4, /100 1,5-2,5 PL06-P 5, /100 CEMBRE MEKAANISET PURISTUSPIHDIT JA LEIKKURIT KT2 leikkuri kuparille max. katkaisuhalkaisija 25 mm Eristämättömille liittimille HN 1: 0,25-10 mm 2 Eristetyille liittimille HP 1: 0,2-2,5 mm 2 HP 3: 0,25-6 mm 2 CEMBRE NIPPUSITEET materiaali PA6.6 öljyjen, rasvojen ja liuottimien kestävä Tuotekoodi Pituus (mm) Leveys (mm) Väri Pakkauskoko (kpl/pussi) G100X2, ,5 Valkoinen 100 G200X3,6N 200 3,6 Musta 100 G300X4,8N 300 4,8 Musta 100 G530X7,6N 530 7,6 Musta 100 Taivutettu kärki Sivu 34 Pyöristetyt reunat

35 CEMBRE ZETAmini KYTKENTÄLIITTIMET Yksipuoliset, yksinapaiset liittimet soveltuvat 0,5-35 mm 2 johtimille. Paloturvalliset polykarbonaatti liittimet ovat toimintavarmoja ja nopeita asentaa. Liittimillä tehdään varma liitos ja taataan pieni ylimenovastus. Johtimien asentaminen liittimeen on helppoa sisäänvientikanavan kartiomaisen muodon ansiosta. johtimien helppo asettelu Nimellisjännite: 450 V Max. käyttölämpötila: 85 C Tiiviysluokitus: IP 20 kiristysruuvi puristus levyn avulla LIITIN JOHTIMEN POIKKI- PINTA (mm 2 ) Z ,5 Z6-1 6 Z Z Z Z LIITTIMEN KAPASITEETTI * (johtimien lkm. x poikkipinta mm 2 ) 2 x 2,5 2-3 x 1,5 2-5 x 1,0 2 x x x 2,5 2-6 x 1,5 2-6 x 1 2 x x x x 2,5 2-6 x 0, x 0, x Ø0,4-0,6 mm 2-10 x 0, x 0,5 (1 x 6) + (4 x 1,5) (1 x 6) + (2 x 2,5) 2-12 x 1, x x 0,75 (1 x 6) + (1 x 4) + (2 x 2,5) + (3 x 1,5) 2 x x x 6 2 x x x 10 2 x x x x x x 2, x 1,5 2-8 x x x 2, x x x 2,5 MITAT (mm) 7,6 x 20 x k23,5 11,5 x 28 x k29 15,6 x 32 x k32,5 18 x 34 x k38 20,8 x 42,5 x k43,5 25 x 45 x k51,5 PAINO (g) PAKKAUS- KOKO 3 500/ / / / / /10 * Eri kaapelikokoja voidaan liittää liittimeen kun johtimien poikkipintojen summa on vähemmän kuin liittimen kaksinkertainen nimellispoikkipinta. Sivu 35

36 Sivu 36 TELEINSTRUMENT OY CEMBRE ZETApiù YKSINAPAISET KYTKENTÄLIITTIMET POTENTIAALIN TASAUKSEEN LIITIN KYTKENTÄ- PAIKKOJA (kpl) KYTKENTÄ- PAIKAN KAPASITEETTI (mm 2 ) MITAT (mm) PAINO (g) Paloturvallisesta polykarbonaatista. Liittimien kartiomainen muoto helpottaa johtimien työntämistä liittimeen ja johtimen puristuslevy takaa pienen ylimenovastuksen vahingoittamatta johtimia. PAKKAUS- KOKO (kpl) Z x23xk27, Z6-3D 23x40xk36,5 18,5 10 Z x23xk27, Z6-5D 35x40xk36,5 26,5 10 Z x43xk28, Z6-6D 23x53xk Z x43xk28, Z6-10D 35x53xk Z x31,3xk Z16-3D 38x50xk44 55,5 15 Z x54xk Z16-4D 27x58xk Z16-5N x31,5xk38 64,5 10 Z16-5ND 61x50xk Z (2 paikkaa) 16 35,5x50xk36, Z16-8D + (6 paikkaa) 6 35,5x57xk Z (2 paikkaa) ,5x32,5xk36, Z16-12D + (10 paikkaa) 6 140,5x50xk Z x48,5xk Z35-3D 53x50xk Z x85xk Z35-4D 37x85xk Z (2 paikkaa) 35 83x41xk Z35-6D + (4 paikkaa) 16 83x49xk MAADOITUSSOVELLUKSIIN: Z35T (1 paikka) 35 58x43xk Z35T-11D + (10 paikkaa) 6 58x53xk47 75 Z35-26D 26 (2 paikkaa) x52xk (24 paikkaa) 10 Z50-10D 10 (2 paikkaa) 50 77,5x55xk (8 paikkaa) 25 D-mallinen liitin on varustettu 35 mm DIN-kiskokiinnikkeellä. Nimellisjännite: 450 V Max. käyttölämpötila: 85 C Paloluokitus: V-0 (UL 94)

37 CEMBRE ZETAblock 2-4 NAPAISET LIITTIMET SÄHKÖKESKUKSIIN JA KYTKENTÄKAAPPEIHIN 100, 125 ja 160A, 2-4 napaiset kytkentäliittimet, joissa on 7, 14 tai 12 kytkentäpaikkaa napaa kohden. ZETAblock kytkentäliittimet soveltuvat sähkökeskuksiin ja kytkentäkaappeihin. Johtimien asennus sekä ylä- että alapuolelta kahdessa kerroksessa (lukuunottamatta Z35-DP14B, vain toisesta suunnasta), pitää johtimet hyvässä järjestyksessä ja mahdollistaa monipuolisen asennuksen. Liittimien kartiomainen muoto helpottaa johtimien työntämistä liittimeen ja johtimen puristuslevy takaa pienen ylimenovastuksen vahingoittamatta johtimia. Runko paloturvallisesta polykarbonaatista Max. käyttöjännite: 800 V Impulssijännite: 8 kv Paloluokitus: V-0 (UL 94) LIITIN NAPOJEN LKM. KYTKENTÄ- PAIKKOJA KYTKENTÄ- PAIKAN KAPASITEETTI (mm 2 ) MAX. KÄYTTÖ- VIRTA HETKELLINEN MAX. VIKAVIRTA MAX. VIRTAPIIKKI MITAT (mm) PAINO (g) Z25-DP (2+5) (2 paikkaa) 25 + (5 paikkaa) A 3 ka 18 ka 70x84xk Z35-DP (2+2+10) (2 paikkaa) 35 + (2 paikkaa) 16 + (10 paikkaa) A 4,2 ka 18 ka 137x83xk Z35-DP14B (2+2+10) (2 paikkaa) 35 + (2 paikkaa) 16 + (10 paikkaa) A 4,2 ka 18 ka 137x44xk Z50-DP (2+4+6) (2 paikkaa) 50 + (4 paikkaa) 25 + (6 paikkaa) A 6 ka 18 ka 150x84xk Sivu 37

38 PELI LADATTAVAT LED TYÖVALOT KOHTEISIIN, JONNE SÄHKÖNVIENTI ON VAIKEAA JA KUN TARVITAAN JOHDOTONTA TEHOKASTA VALAISINTA iskunkestävä polykarbonaatti linssi pitkäikäiset ja tehokkaat ledit Säädettävä 82 cm korkea masto kääntyy joka suuntaan MALLI: P 9430 LED-TYÖVALO Sis. verkkovirtalaturin lumenia 8 tunnin paloajalla 1500 lumenia 15 tunnin paloajalla latausaika 5 tuntia paino 10 kg mitat kasassa: 40x20x23 cm 12 V ulostulo, josta voidaan ladata esim. matkapuhelinta tai muuta kannettavaa laitetta. Kestävä lyijyhyytelöakku Sivu 38

39 9430 KÄYTTÖKUVIA: RATATÖISSÄ ASENNUKSISSA, JOISSA ESIM. ON SÄHKÖT KATKAISTU VÄLIAIKAISISSA TYÖKOHTEISSA, ESIM. TELTASSA KUITU- JATKOSTÖISSÄ MALLI: P 9410 LED-KÄSIVALAISIN Sis. verkkovirtalaturin. Pieni ja kevyt (1,4 kg) kohdekäsivalaisin soveltuu kaukaisten kohteiden valaisuun 740 lumenin valoteho Paloajat: 1h 45min 741 lumenin valoteholla 4h 45min 300 lumenin valoteholla Latausaika: 5 h, Ni-MH akku. Toimitetaan latauspohjan ja muuntajan kanssa. Latauspohja voidaan halutessa asentaa kiinteästi. Latauspohja voidaan kiinnittää kiinteästi esim. seinään tai ajoneuvoon, jolloin sillä on oma paikkansa. vakio- Autoasennus mahdollisuus lisätarvikkeena olevalla latausjohdolla. Sivu 39

40 PUHALTIMET JA TARVIKKEET SULJETTUJEN TILOJEN TUULETUKSEEN SULJETTUJA TILOJA PITÄÄ TUULETTAA ENNEN TYÖSKENTELYÄ JA TYÖSKENTELYN AIKANA, JOTTA SINNE SAADAAN RIITTÄVÄSTI RAITISTA ILMAA MAHDOLLISIMMAN TURVALLISEN TYÖYMPÄRISTÖN LUOMISEKSI. MUUTAMIA SULJETTUJEN TILOJEN VAAROJA: Happivajaus voi ilmetä kun - maaperä, säiliö tai työskentelyssä käytettävä aine reagoi hapen kanssa. - muodostuu kaasua, joka syrjäyttää hapen. Myrkylliset kaasut, savut ja höyryt, jotka voivat - kehittyä viemäreissä, säiliöissä, kaivoissa tai kaivannoissa. - vuotaa tankkeihin ja säiliöihin putkiliitoksista. - aiheutua tehtävästä työstä ja käytettävistä aineista. Tulipalot ja räjähdykset. - Suljetuissa tiloissa oleva ilma saattaa olla hyvinkin räjähdysaltista, koska se ei pääse tuulettumaan normaalisti. Tankkien ja säiliöiden ainejäämät, jotka luovuttavat kaasuja, savua tai höyryjä. Pöly suurina pitoisuuksina (esim. jauhosiiloissa). Toimitamme: 3 Puhaltimet suljettujen tilojen tuuletukseen (jopa 300m tilojen tuuletusta varten) ATEX-hyväksytyt puhaltimet räjähdysvaarallisiin tiloihin Puhallusletkut ja tarvikkeet Pyytäkää lisätietoja ja erillinen luettelo puhaltimistamme. UB20 / 20cm PUHALLIN Tehokas, kevyt ja pieni Hiljainen korkeapaine aksiaalipuhallin Korroosion- ja iskunkestävä Kotelo on kaksiseinämäinen, UV-suojattu, PE-muovia Lämpösuoja estää ylikuumenemisen 4,6 m virtajohto ja IP65-suojattu katkaisin UB20 LETKUKANISTERI Kiinnitetään puhaltimeen nopeasti ja helposti kumilenkeillä. Puhallusletkun saa pakattua kanisterin sisään kuljetuksen ja varastoinnin ajaksi. Pituudet 4,6 m ja 7,2 m. Ilmavirtaus Vapaa 1392 m 3 /h 4,6 m 1x 90 mutka 1120 m 3 /h 4,6 m 2x 90 mutka 949 m 3 /h Propelli 9-lapainen / 20 cm Paino 8 kg Mitat (p/l/k) 330/305/355 mm Melutaso 72 db Sähkösyöttö 230 V, 50 Hz, 190 W Sivu 40

41 TYKOFLEX KUITUJATKOSKOTELOT KAIKILLE KAAPELITYYPEILLE Tykofl exin lukittavat valokaapelijatkoskotelot on valmistettu haponkestävästä ruostumattomasta teräksestä, mikä takaa niiden soveltuvan vaativiin pohjoisen ympäristöoloihin. Koteloiden rakenne ja muotoilu sallivat erilaisten kaapelityyppien käytön samanaikaisesti joustavasti ja monipuolisesti. Kotelot sopivat kaikille kaapelityypeille. Yksinkertainen suljenta ja avaaminen yhdellä pultilla helpottavat käsittelyä. Sama suljentarakenne pitää kotelot tiiviinä sekä yli- että alipaineessa. Asennushetkellä koteloon lisätty kuivausainepakkaus estää kondenssin muodostumisen kotelon sisällä. KOKOAMME HALUTESSANNE KAIKKI JATKOSPAKETIT JATKOSKOHTAISESTI KÄYTTÄMIENNE KAAPELIEN MUKAISESTI. NÄIN JATKOSPAKETISTA EI PUUTU MITÄÄN, EIKÄ YLIMÄÄRÄISIÄ TARVIKKEITA TULE. TF6 JATKOSPAKETIT Sisältävät kaiken tarvittavan jatkoksen tekemiseen. 24 kuidulle: TF6 JATKOSPAKETTI 24k (tinro. 7242) 48 kuidulle: TF6 JATKOSPAKETTI 48k (tinro. 7250) 96 kuidulle: TF6 JATKOSPAKETTI 96k (tinro. 7247) 240 mm TF 6 jatkospakettien sisältö: 24k 48k 96k TF 6 kotelo Multikasetti-jatkoslevyt Kutisteletkut Kuitujatkossuojat Maadoituskenkä mutteri Nippusiteet Alumiiniset liekinsuojat Smirgelikangas Puhdistusliina Kuivausainepakkaus Kierteensuojat Jakokappalesarja kaapelille sis: haaroituskappaleet OET kiristin OET kiristin OET kiristin Ø 4 mm kuitusuoja- 3 m 5 m 6 m putkea 6 pyöreää läpivientiputkea, joista 4 tulpattu kutisteella 300 mm Sivu 41

42 TBK8 JATKOSPAKETIT sisältävät kaiken tarvittavan jatkoksen tekemiseen 96 kuidulle: TBK8 JATKOSPAKETTI 96k (tinro. 7246) 192 kuidulle: TBK8 JATKOSPAKETTI 192k (tinro. 7245) 1 soikea läpivientiputki (kylkiotto mahdollisuus) + 8 pyöreää läpivientiputkea tulpattuna kutisteella JATKOSPAKETTIEN SISÄLLÖT: 96k 192k TBK 8 kotelo 1 1 Multikasetti-jatkoslevyt 4 8 Kutisteletkut 4 4 Kutisteletku + haarakiila Kuitujatkossuojat Maadoituskenkä + mutteri Maadoitusjohdot 2 2 Nippusiteet Tarranauhat 6 6 Alumiiniset liekinsuojat 6 6 Smirgelikangas 1 1 Puhdistusliina 1 1 Kuivausainepakkaus 1 1 Suojaputket 8 8 Jakokappaleet OET kiristin OET kiristin OET kiristin 8 8 TBK8 varastolevy (tinro. 7201) Lisätarvikkeena saatavaa TBK 8 varastolevyä käytetään katkaisemattomien kuitujen säilyttämiseen jatkoskotelossa kun tehdään ns. kylkiotto/midspanhaaroitus. Varastolevyn paikka jatkoskotelossa on jatkoslevyjen alla ja siinä on riittävästi tilaa kahdelletoista 192-kuituisen putkirakenteisen kaapelin kuudestatoista kuituputkesta. Kuituputkien läpivientityökalu (tinro. 7226) Läpivientityökalun avulla estetään kuituputkien lommahdukset kun ne vedetään jatkoskoteloon. Sivu 42

43 TBK10 JATKOSKOTELO (tinro. 7243) 10 pyöreää läpivientiputkea, joista 9 tulpattu kutisteella. TBK10 kotelon mukana tulevat tarvikkeet: Maadoituskenkä + mutteri 2 alumiinista liekinsuojaa Smirgelikangas Puhdistusliina Kuivausainepakkaus TBK 10 jatkoskotelon lisäksi tarvitaan TBK 10 ASENNUSSARJA (tinro. 7233) TBK10 asennussarjan sisältö: 2 multikasetti-jatkoslevyä 9 kutisteletkua 9 jakokappaletta 1 kpl 13 OET kiristin 9 kpl 11 OET kiristintä 9 kpl 9 OET kiristintä Kuitusuojaputket kuitujen läpivetovaijeri 25 nippusidettä 4 tarranauhaa Esim. 4-kuituisia kaapeleita voidaan asentaa jokaiseen läpivientiputkeen kaksi ja siten kotelosta voidaan haaroittaa jopa 18 kaapelia. Alla olevia tarvikkeita tilattavissa erikseen: - Multikasetti-jatkoslevyt (tinro. 7200) - Kuitujatkossuojat Canusa 45 mm (tinro. 7236) - Haarakiila sis. liiman (tinro. 7235) - SPA-U jakokappale (tinro. 7238) TB-XL JATKOSKOTELO (tinro. 7254) TB-XL kotelossa on tilaa 6 x 96 = 576 kuidun jatkamiseen. Kotelo on suunniteltu suurille kuitumäärille, tyypillisesti esim. 432 / 2x192 kuitua tai 4x192 kuidun jatkamiseen. Jatkoslevyt kääntyvät sivulle, jolloin levyllä työskentely helpottuu. Sivu 43

44 TBK8 LISÄTARVIKKEET TF6 LISÄTARVIKKEET Kuituputkien läpivientityökalu (tinro. 7226) Vaakakasetinpidin, aputyökalu (tinro. 7221) Pystykasetinpidin, aputyökalu (tinro. 7222) TBK8 varastolevy (tinro. 7201) Seinä-/telinekulmakiinnike (tinro. 7210) Pylväskiinnike (tinro. 7211) TBK jatkoskotelon työpidin (tinro. 7212) TBK jatkoskotelon työpitimen avulla jatkoskotelon voi kääntää eri asentoon aina työvaiheen vaatimusten mukaan. Pitimen voi kiinnittää ruuveilla suoraan työpöydän reunaan. TBK8 & 10 LISÄTARVIKKEET TBK jatkoskotelon seinäkiinnike (tinro. 7214) Seinäkiinnike pitää TBK-kotelot tukevasti paikallaan. Seinäkiinnike estää kotelon liikkumisen kaikkiin suuntiin myös ylöspäin. TBK kasetinpidin (tinro. 7227) TBK kasetinpitimen avulla jatkoslevyt pysyvät järjestyksessä ja paikoillaan uusia kaapeleita asennettaessa. Ylläolevassa kuvassa TBK jatkoskotelon seinäkiinnike on kiinnitettynä pylväskiinnikkeeseen (tinro. 7211). Sivu 44

45 LISÄTARVIKKEET KAIKILLE TYKOFLEX KOTELOTYYPEILLE: Multikasetti-jatkoslevy, 2 kpl/pakkaus (tinro. 7200) Multikasetissa on 9 kiinteää paikkaa kuitujatkossuojien kiinnittämiseen. Tällä tavalla kasetille voi asentaa 4x9 kpl yksittäiskuidun jatkosta. Multikasetti-jatkoslevy 48k, 2 kpl/pakkaus (tinro. 7202) Kuten edellä, mutta (2x12) kuitujatkossuojien lisäpitimillä eli kasetille mahtuu yhteensä 48 jatkosta. Kuituasennustyökalu (tinro. 7225) Multikasetin kannen aukaisuun ja kuitujen ja kuitujatkossuojien asetteluun. Oetiker-liitinpihti (tinro ) SPA-U -sarja 10 kaapelille (tinro ) Käytetään keskiputkirakenteisten kaapeleiden kuitujen suojaamiseen kuituja jatkettaessa ja päätettäessä. Asennussarjan jakokappale kiinnitetään kaapelin ydinputkeen ns. Oetiker-kiristimellä 6, 12 ja 24-kuituisen kaapelin ydinputkeen käytetään 11 OET kiristintä. 48 ja 96-kuituisen kaapelin ydinputkeen käytetään 13 OET kiristintä. SPA-U -sarja 50 m Ø 4/3 mm kuitusuojaputkea 1 kpl vetojousi 10 kpl jakokappaletta 10 kpl 13 OET kiristintä 10 kpl 11 OET kiristintä 10 kpl 9 OET kiristintä Lisäkutistesarja 2 kaapelille (tinro. 7231) Kutisteet: WCSM 33/8 Kuitujatkosuoja Canusa 45 mm (tinro. 7236) Pakkauskoot: 25 kpl, 50 kpl ja 100 kpl Kutistetulppa mm (tinro. 7237) Painetiiviyden testeri (tinro. 7213) Läpivientien/kutisteiden tiiviyden testaamiseen ennen kotelon sulkemista. Sivu 45

46 TYKOFLEX ERIKOISKOTELOT RANTAJATKO Rantajatkoa käytetään kun vesistökaapeli tuodaan maalle ja jatketaan maakaapelia tai toista vesistökaapelia vasten. Rantajatko sijoitetaan tyypillisesti 120 tai 150 cm betonikaivoon. VK MK RJV RHJ RVM VK RJV = Rantajatko kahden vesistökaapelin välille RHJ = Haaroitus vesistökaapelista maakaapeliin (esim. saari) RVM = Rantajatko vesistökaapelista maakaapeliin VK MK OPGW JATKO OPGW jatkoksessa jatketaan suurjännitelinjan ukkosköyden sisälle asennetut kuidut maakaapelia vastaan. Molempien kaapelien ankkurointi sijoitetaan galvanoidulle asennusalustalle, joka nostetaan suurjännitepylvään alapäähän. Itse jatkaminen tehdään maan pinnalla. LIITINKENTÄLLINEN JATKOSKOTELO (tinro. 7253, 12 x SC-liittimille) Kotelo on tarkoitettu tilanteisiin, jolloin väliaikaisesti tarvitaan kuidun siirtokapasiteettia, esim. vakiokesäjuhlilta tehtävään suoraan lähetykseen. MIKROKAAPELI-JATKOSKOTELO TF240/30 jatkoskotelo on tarkoitettu sovitusjatkoksi perinteisen kaapelin ja mikrokaapelien välille. Jatkoksessa voi myös jatkaa tai haaroittaa mikrokaapelin. Mikrokaapelin sisäänmenoissa ei tarvita kutistamista. Sivu 46
