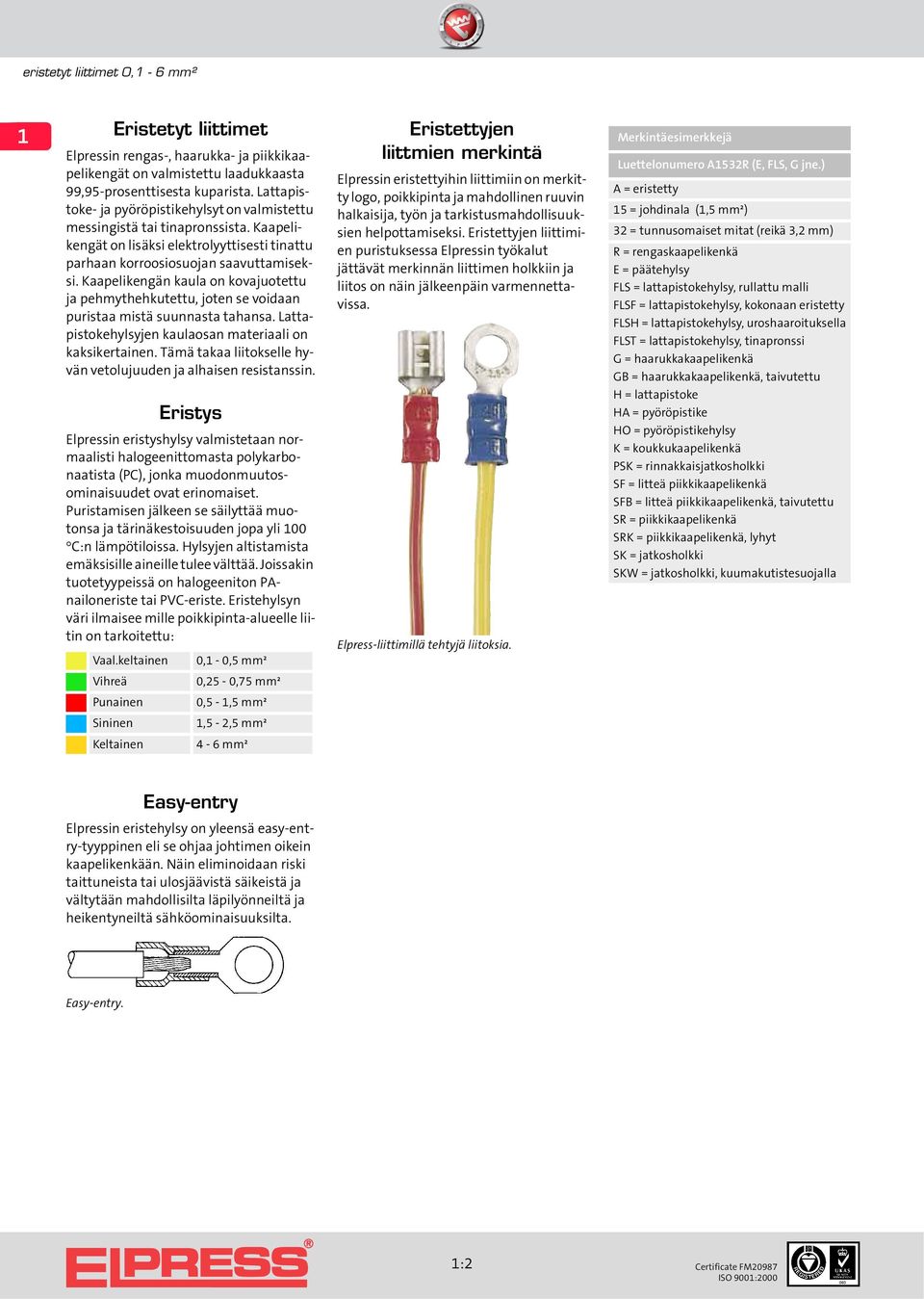

1 eristetyt liittimet 0,1-6 ² 1 tyt liittimet Elpressin rengas-, haarukka- ja piikkikaapelikengät on valmistettu laadukkaasta 99,95-prosenttisesta kuparista. Lattapistoke- ja pyöröpistikehylsyt on valmistettu messingistä tai tinapronssista. Kaapelikengät on lisäksi elektrolyyttisesti tinattu parhaan korroosiosuojan saavuttamiseksi. Kaapelikengän kaula on kovajuotettu ja pehmythehkutettu, joten se voidaan puristaa mistä suunnasta tahansa. Lattapistokehylsyjen kaulaosan materiaali on kaksikertainen. Tämä takaa liitokselle hyvän vetolujuuden ja alhaisen resistanssin. Eristys Elpressin eristyshylsy valmistetaan normaalisti halogeenittomasta polykarbonaatista (PC), jonka muodonmuutosominaisuudet ovat erinomaiset. Puristamisen jälkeen se säilyttää muotonsa ja tärinäkestoisuuden jopa yli 100 C:n lämpötiloissa. Hylsyjen altistamista emäksisille aineille tulee välttää. Joissakin tuotetyypeissä on halogeeniton PAnailoneriste tai PVC-eriste. hylsyn väri ilmaisee mille poikkipinta-alueelle liitin on tarkoitettu: Vaal.keltainen Vihreä Punainen Sininen Keltainen 0,1-0,5 ² 0,25-0,75 ² 0,5-1,5 ² 1,5-2,5 ² 4-6 ² ttyjen liittmien merkintä Elpressin eristettyihin liittimiin on merkitty logo, poikkipinta ja mahdollinen ruuvin halkaisija, työn ja tarkistusmahdollisuuksien helpottamiseksi. ttyjen liittimien puristuksessa Elpressin työkalut jättävät merkinnän liittimen holkkiin ja liitos on näin jälkeenpäin varmennettavissa. Elpress-liittimillä tehtyjä liitoksia. Merkintäesimerkkejä Luettelonumero A1532R (E, FLS, G jne.) A = eristetty 15 = johdinala (1,5 ²) 32 = tunnusomaiset mitat (reikä 3,2 ) R = rengaskaapelikenkä E = päätehylsy FLS = lattapistokehylsy, rullattu malli FLSF = lattapistokehylsy, kokonaan eristetty FLSH = lattapistokehylsy, uroshaaroituksella FLST = lattapistokehylsy, tinapronssi G = haarukkakaapelikenkä GB = haarukkakaapelikenkä, taivutettu H = lattapistoke HA = pyöröpistike HO = pyöröpistikehylsy K = koukkukaapelikenkä PSK = rinnakkaisjatkosholkki SF = litteä piikkikaapelikenkä SFB = litteä piikkikaapelikenkä, taivutettu SR = piikkikaapelikenkä SRK = piikkikaapelikenkä, lyhyt SK = jatkosholkki SKW = jatkosholkki, kuumakutistesuojalla Easy-entry Elpressin eristehylsy on yleensä easy-entry-tyyppinen eli se ohjaa johtimen oikein kaapelikenkään. Näin eliminoidaan riski taittuneista tai ulosjäävistä säikeistä ja vältytään mahdollisilta läpilyönneiltä ja heikentyneiltä sähköominaisuuksilta. Easy-entry. 1:2 Certificate FM20987

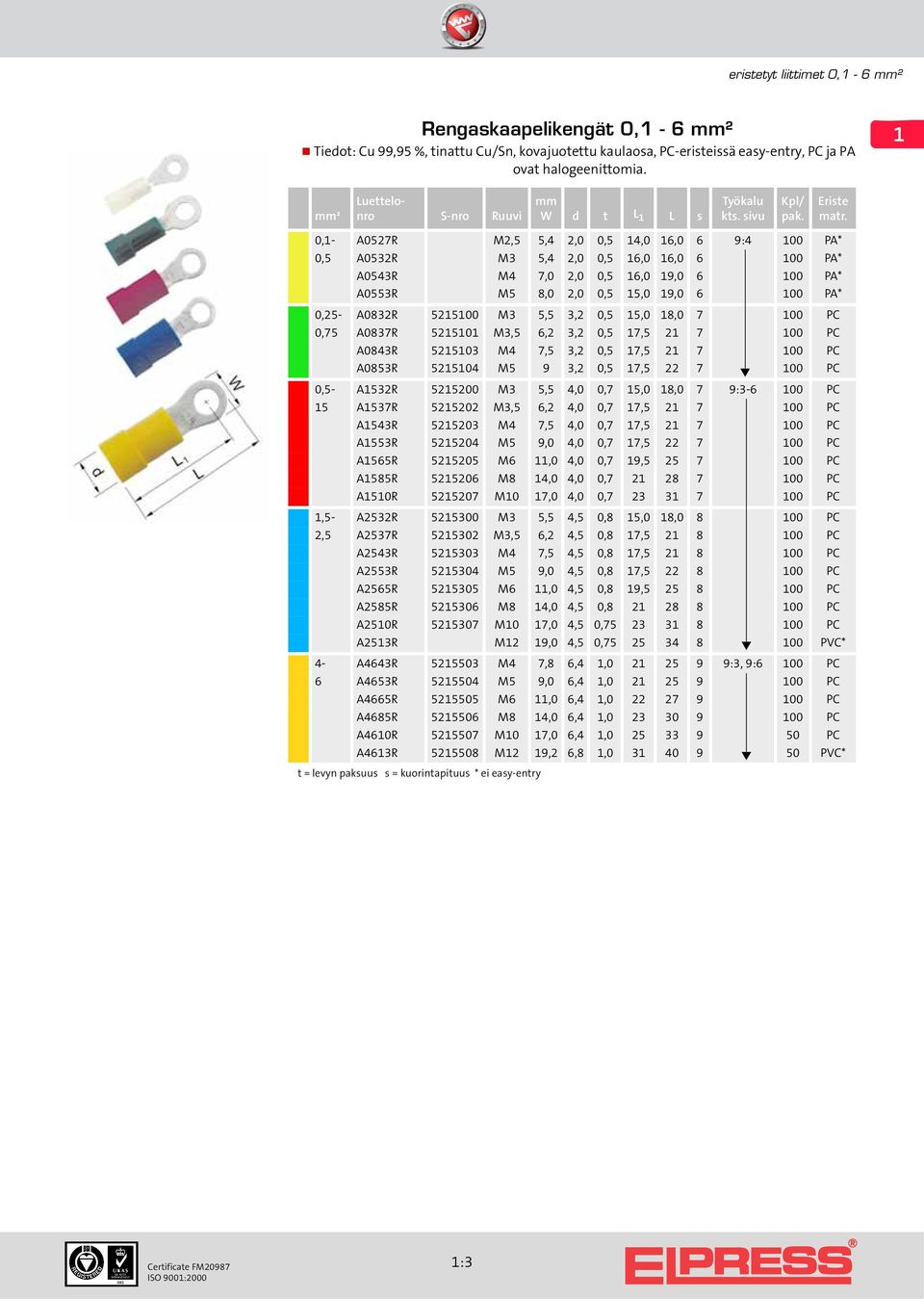

2 eristetyt liittimet 0,1-6 ² Rengaskaapelikengät 0,1-6 ² 1 ² Ruuvi 0,1- A0527R M2,5 5,4 2,0 0,5 14,0 16,0 6 9:4 100 PA* 0,5 A0532R M3 5,4 2,0 0,5 16,0 16, PA* A0543R M4 7,0 2,0 0,5 16,0 19, PA* A0553R M5 8,0 2,0 0,5 15,0 19, PA* 0,25- A0832R M3 5,5 3,2 0,5 15,0 18, PC 0,75 A0837R M3,5 6,2 3,2 0,5 17, PC A0843R M4 7,5 3,2 0,5 17, PC A0853R M5 9 3,2 0,5 17, PC 0,5- A1532R M3 5,5 4,0 0,7 15,0 18,0 7 9: PC 15 A1537R M3,5 6,2 4,0 0,7 17, PC A1543R M4 7,5 4,0 0,7 17, PC A1553R M5 9,0 4,0 0,7 17, PC A1565R M6 11,0 4,0 0,7 19, PC A1585R M8 14,0 4,0 0, PC A1510R M10 17,0 4,0 0, PC 1,5- A2532R M3 5,5 4,5 0,8 15,0 18, PC 2,5 A2537R M3,5 6,2 4,5 0,8 17, PC A2543R M4 7,5 4,5 0,8 17, PC A2553R M5 9,0 4,5 0,8 17, PC A2565R M6 11,0 4,5 0,8 19, PC A2585R M8 14,0 4,5 0, PC A2510R M10 17,0 4,5 0, PC A2513R M12 19,0 4,5 0, PVC* 4- A4643R M4 7,8 6,4 1, :3, 9:6 100 PC 6 A4653R M5 9,0 6,4 1, PC A4665R M6 11,0 6,4 1, PC A4685R M8 14,0 6,4 1, PC A4610R M10 17,0 6,4 1, PC A4613R M12 19,2 6,8 1, PVC* t = levyn paksuus s = kuorintapituus * ei easy-entry Certificate FM :3

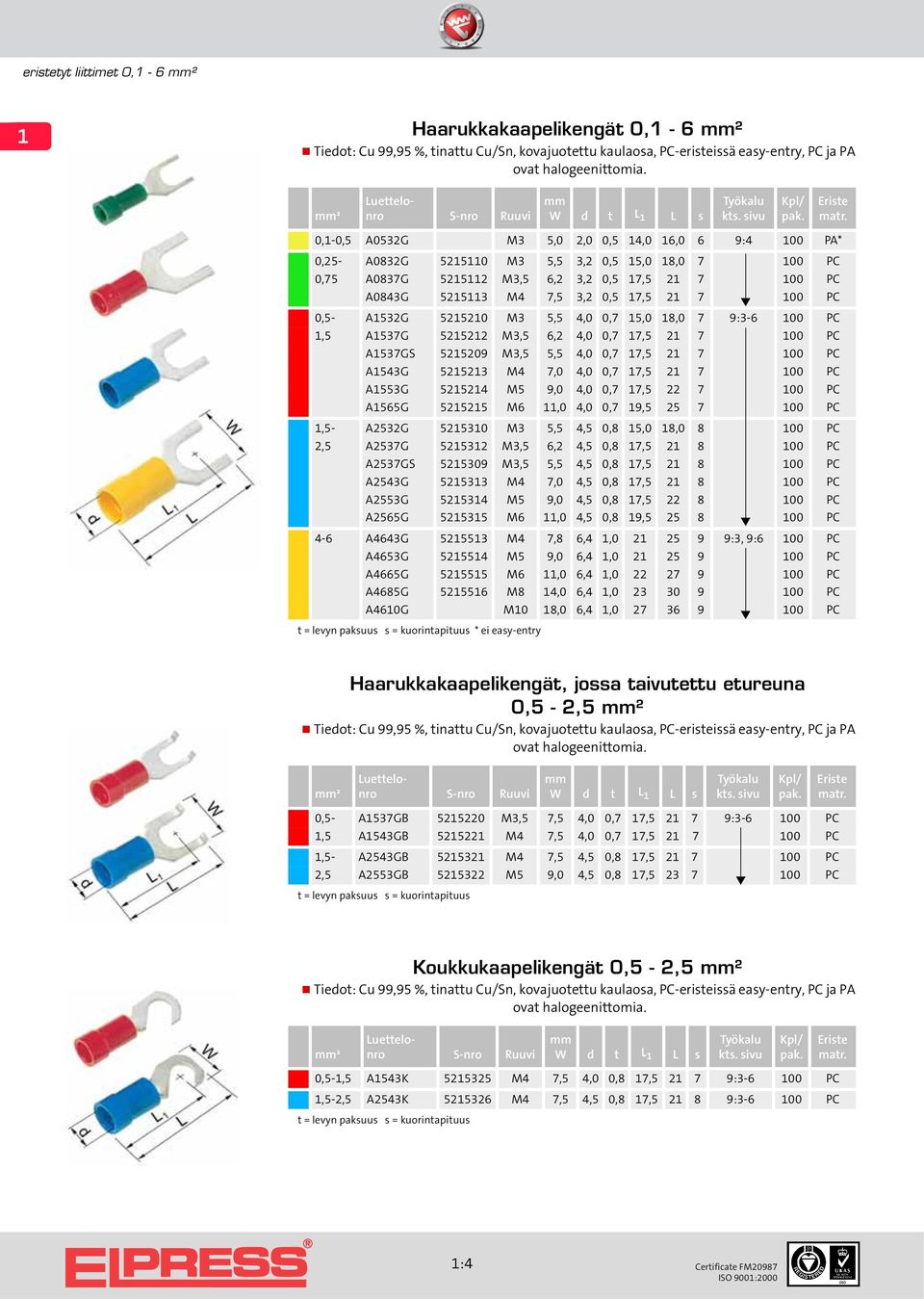

3 eristetyt liittimet 0,1-6 ² 1 Haarukkakaapelikengät 0,1-6 ² ² Ruuvi 0,1-0,5 A0532G M3 5,0 2,0 0,5 14,0 16,0 6 9:4 100 PA* 0,25- A0832G M3 5,5 3,2 0,5 15,0 18, PC 0,75 A0837G M3,5 6,2 3,2 0,5 17, PC A0843G M4 7,5 3,2 0,5 17, PC 0,5- A1532G M3 5,5 4,0 0,7 15,0 18,0 7 9: PC 1,5 A1537G M3,5 6,2 4,0 0,7 17, PC A1537GS M3,5 5,5 4,0 0,7 17, PC A1543G M4 7,0 4,0 0,7 17, PC A1553G M5 9,0 4,0 0,7 17, PC A1565G M6 11,0 4,0 0,7 19, PC 1,5- A2532G M3 5,5 4,5 0,8 15,0 18, PC 2,5 A2537G M3,5 6,2 4,5 0,8 17, PC A2537GS M3,5 5,5 4,5 0,8 17, PC A2543G M4 7,0 4,5 0,8 17, PC A2553G M5 9,0 4,5 0,8 17, PC A2565G M6 11,0 4,5 0,8 19, PC 4-6 A4643G M4 7,8 6,4 1, :3, 9:6 100 PC A4653G M5 9,0 6,4 1, PC A4665G M6 11,0 6,4 1, PC A4685G M8 14,0 6,4 1, PC A4610G M10 18,0 6,4 1, PC t = levyn paksuus s = kuorintapituus * ei easy-entry Haarukkakaapelikengät, jossa taivutettu etureuna 0,5-2,5 ² ² Ruuvi 0,5- A1537GB M3,5 7,5 4,0 0,7 17, : PC 1,5 A1543GB M4 7,5 4,0 0,7 17, PC 1,5- A2543GB M4 7,5 4,5 0,8 17, PC 2,5 A2553GB M5 9,0 4,5 0,8 17, PC t = levyn paksuus s = kuorintapituus Koukkukaapelikengät 0,5-2,5 ² ² Ruuvi 0,5-1,5 A1543K M4 7,5 4,0 0,8 17, : PC 1,5-2,5 A2543K M4 7,5 4,5 0,8 17, : PC t = levyn paksuus s = kuorintapituus 1:4 Certificate FM20987

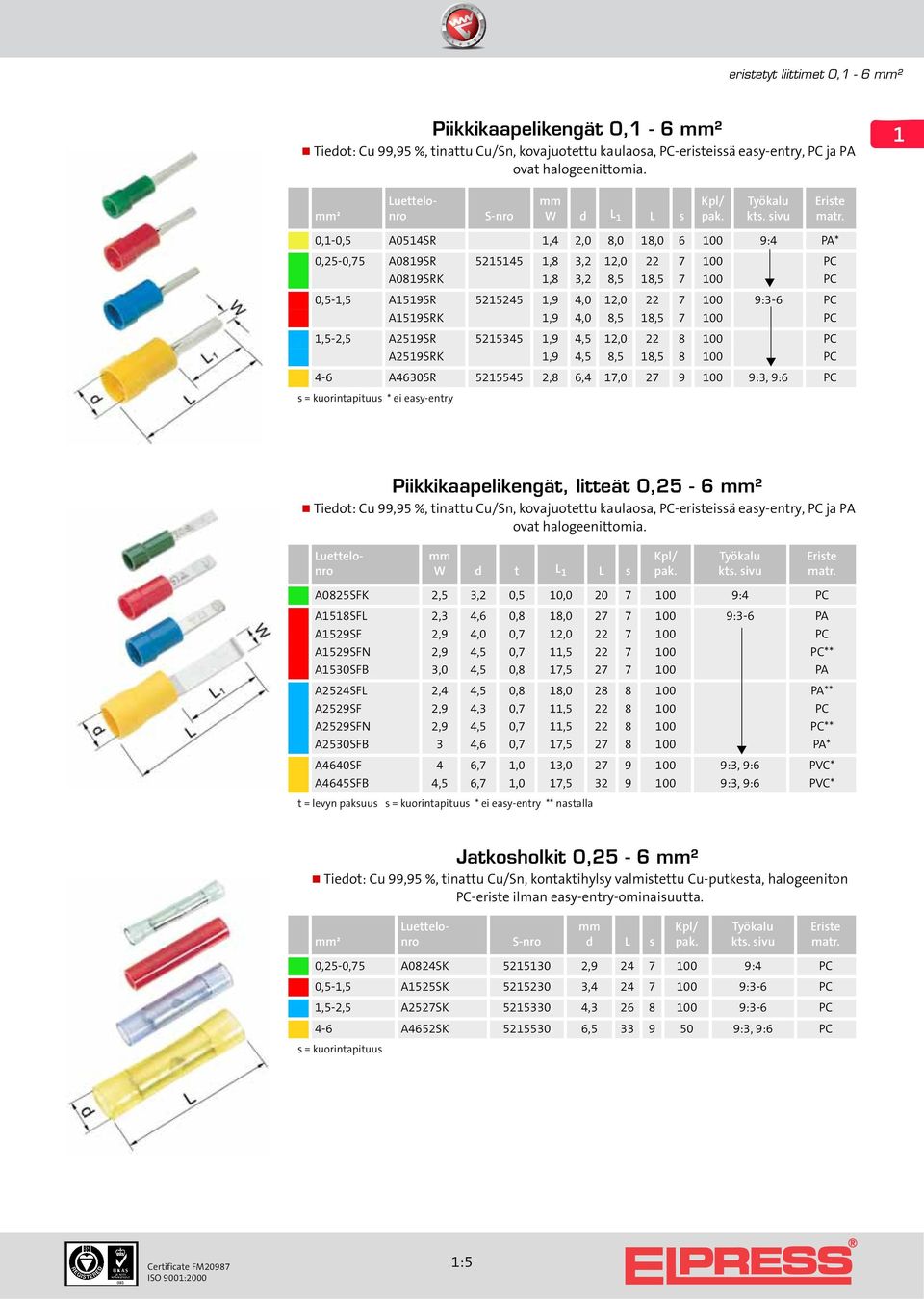

4 eristetyt liittimet 0,1-6 ² Piikkikaapelikengät 0,1-6 ² 1 ² W d L 1 L s 0,1-0,5 A0514SR 1,4 2,0 8,0 18, :4 PA* 0,25-0,75 A0819SR ,8 3,2 12, PC A0819SRK 1,8 3,2 8,5 18, PC 0,5-1,5 A1519SR ,9 4,0 12, :3-6 PC A1519SRK 1,9 4,0 8,5 18, PC 1,5-2,5 A2519SR ,9 4,5 12, PC A2519SRK 1,9 4,5 8,5 18, PC 4-6 A4630SR ,8 6,4 17, :3, 9:6 PC s = kuorintapituus * ei easy-entry Piikkikaapelikengät, litteät 0,25-6 ² A0825SFK 2,5 3,2 0,5 10, :4 PC A1518SFL 2,3 4,6 0,8 18, :3-6 PA A1529SF 2,9 4,0 0,7 12, PC A1529SFN 2,9 4,5 0,7 11, PC** A1530SFB 3,0 4,5 0,8 17, PA A2524SFL 2,4 4,5 0,8 18, PA** A2529SF 2,9 4,3 0,7 11, PC A2529SFN 2,9 4,5 0,7 11, PC** A2530SFB 3 4,6 0,7 17, PA* A4640SF 4 6,7 1,0 13, :3, 9:6 PVC* A4645SFB 4,5 6,7 1,0 17, :3, 9:6 PVC* t = levyn paksuus s = kuorintapituus * ei easy-entry ** nastalla Jatkosholkit 0,25-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kontaktihylsy valmistettu Cu-putkesta, halogeeniton PC-eriste ilman easy-entry-ominaisuutta. ² d L s 0,25-0,75 A0824SK , :4 PC 0,5-1,5 A1525SK , :3-6 PC 1,5-2,5 A2527SK , :3-6 PC 4-6 A4652SK , :3, 9:6 PC s = kuorintapituus Certificate FM :5

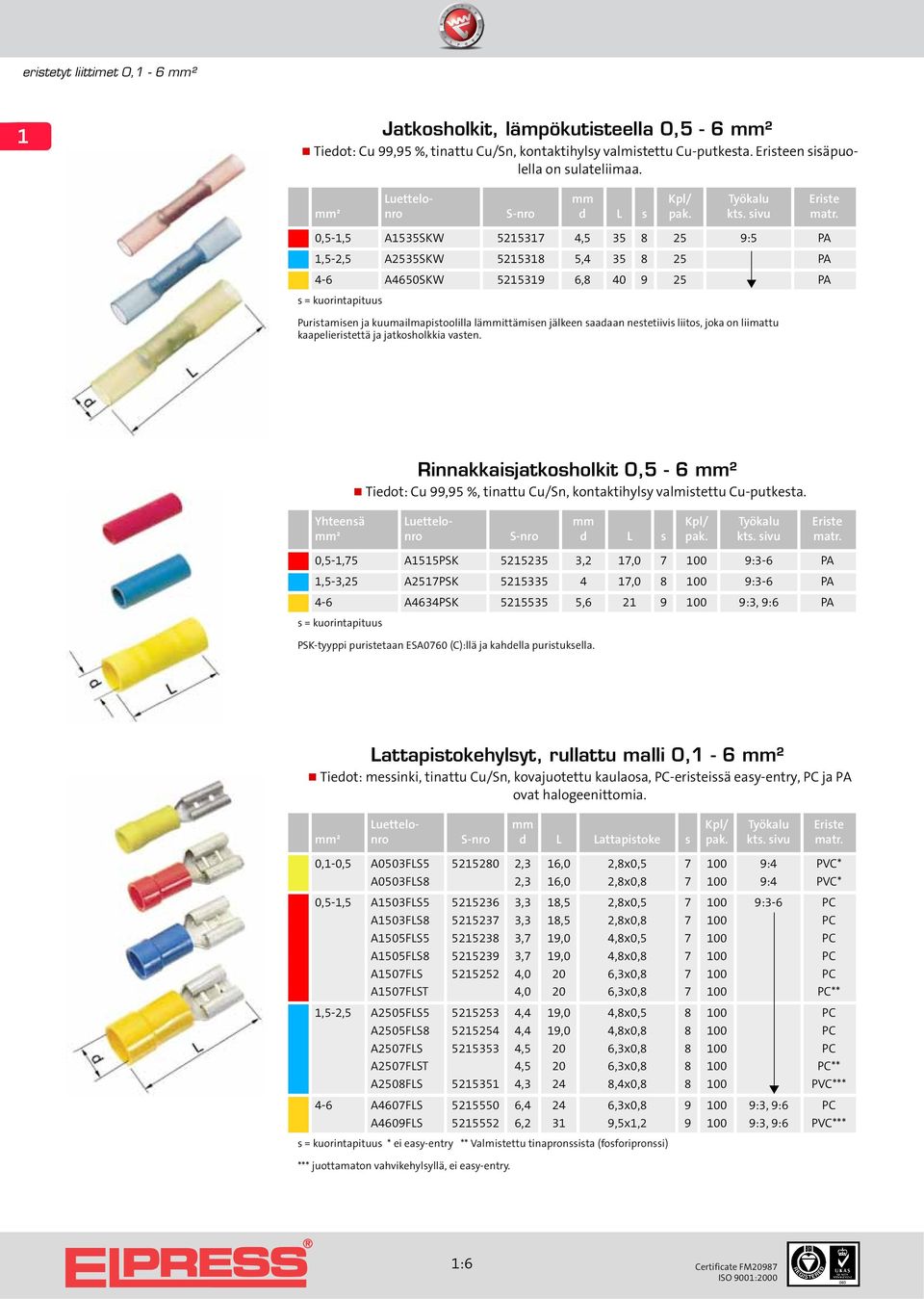

5 eristetyt liittimet 0,1-6 ² 1 Jatkosholkit, lämpökutisteella 0,5-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kontaktihylsy valmistettu Cu-putkesta. en sisäpuolella on sulateliimaa. ² d L s 0,5-1,5 A1535SKW , :5 PA 1,5-2,5 A2535SKW , PA 4-6 A4650SKW , PA s = kuorintapituus Puristamisen ja kuumailmapistoolilla läittämisen jälkeen saadaan nestetiivis liitos, joka on liimattu kaapelieristettä ja jatkosholkkia vasten. Yhteensä ² Rinnakkaisjatkosholkit 0,5-6 ² Tiedot: Cu 99,95 %, tinattu Cu/Sn, kontaktihylsy valmistettu Cu-putkesta. d L s 0,5-1,75 A1515PSK ,2 17, :3-6 PA 1,5-3,25 A2517PSK , :3-6 PA 4-6 A4634PSK , :3, 9:6 PA s = kuorintapituus PSK-tyyppi puristetaan ESA0760 (C):llä ja kahdella puristuksella. Lattapistokehylsyt, rullattu malli 0,1-6 ² Tiedot: messinki, tinattu Cu/Sn, kovajuotettu kaulaosa, PC-eristeissä easy-entry, PC ja PA ² d L Lattapistoke s 0,1-0,5 A0503FLS ,3 16,0 2,8x0, :4 PVC* A0503FLS8 2,3 16,0 2,8x0, :4 PVC* 0,5-1,5 A1503FLS ,3 18,5 2,8x0, :3-6 PC A1503FLS ,3 18,5 2,8x0, PC A1505FLS ,7 19,0 4,8x0, PC A1505FLS ,7 19,0 4,8x0, PC A1507FLS ,0 20 6,3x0, PC A1507FLST 4,0 20 6,3x0, PC** 1,5-2,5 A2505FLS ,4 19,0 4,8x0, PC A2505FLS ,4 19,0 4,8x0, PC A2507FLS ,5 20 6,3x0, PC A2507FLST 4,5 20 6,3x0, PC** A2508FLS ,3 24 8,4x0, PVC*** 4-6 A4607FLS ,4 24 6,3x0, :3, 9:6 PC A4609FLS ,2 31 9,5x1, :3, 9:6 PVC*** s = kuorintapituus * ei easy-entry ** Valmistettu tinapronssista (fosforipronssi) *** juottamaton vahvikehylsyllä, ei easy-entry. 1:6 Certificate FM20987

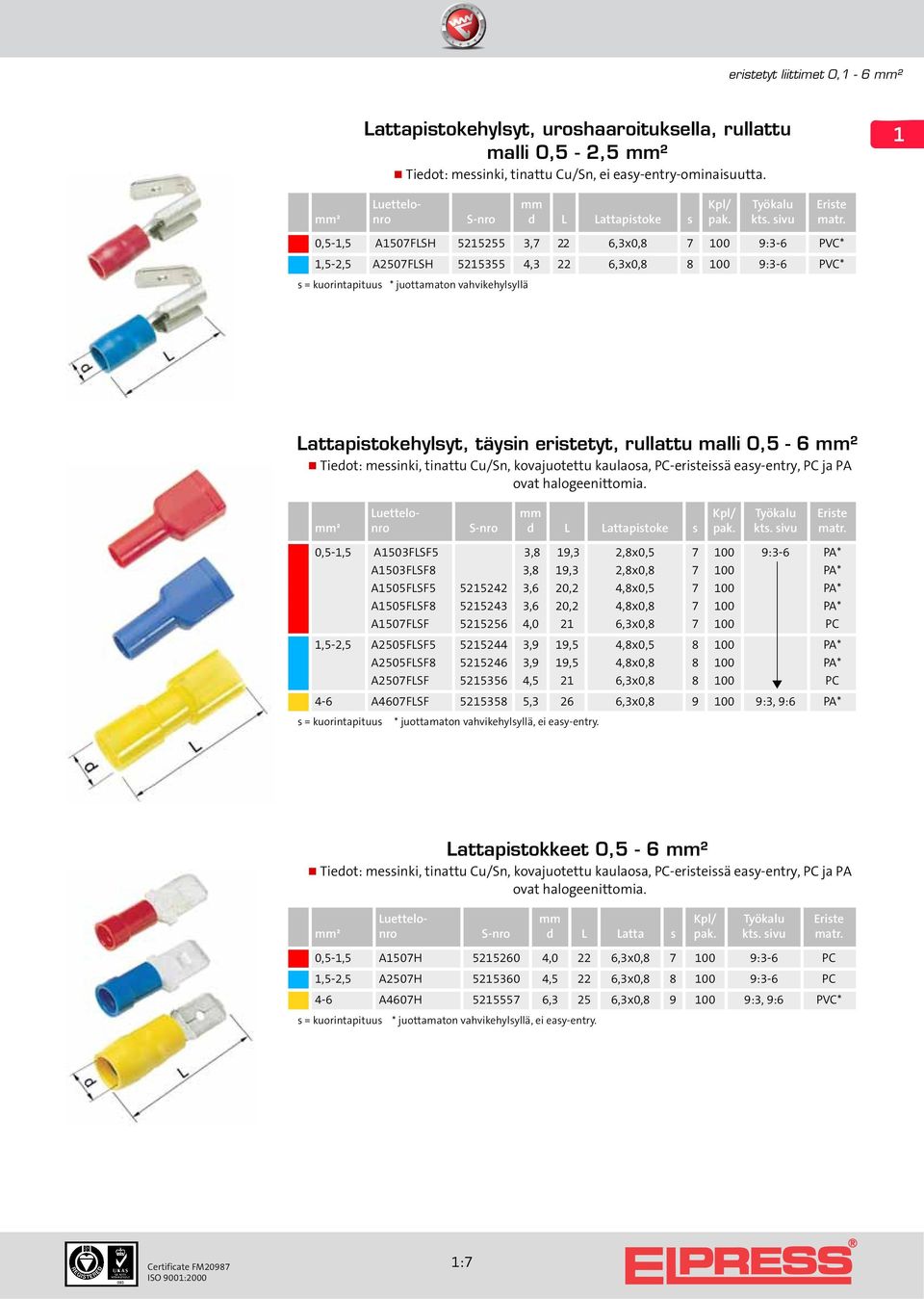

6 eristetyt liittimet 0,1-6 ² Lattapistokehylsyt, uroshaaroituksella, rullattu malli 0,5-2,5 ² Tiedot: messinki, tinattu Cu/Sn, ei easy-entry-ominaisuutta. 1 ² d L Lattapistoke s 0,5-1,5 A1507FLSH ,7 22 6,3x0, :3-6 PVC* 1,5-2,5 A2507FLSH ,3 22 6,3x0, :3-6 PVC* s = kuorintapituus * juottamaton vahvikehylsyllä Lattapistokehylsyt, täysin eristetyt, rullattu malli 0,5-6 ² Tiedot: messinki, tinattu Cu/Sn, kovajuotettu kaulaosa, PC-eristeissä easy-entry, PC ja PA ² d L Lattapistoke s 0,5-1,5 A1503FLSF5 3,8 19,3 2,8x0, :3-6 PA* A1503FLSF8 3,8 19,3 2,8x0, PA* A1505FLSF ,6 20,2 4,8x0, PA* A1505FLSF ,6 20,2 4,8x0, PA* A1507FLSF ,0 21 6,3x0, PC 1,5-2,5 A2505FLSF ,9 19,5 4,8x0, PA* A2505FLSF ,9 19,5 4,8x0, PA* A2507FLSF ,5 21 6,3x0, PC 4-6 A4607FLSF ,3 26 6,3x0, :3, 9:6 PA* s = kuorintapituus * juottamaton vahvikehylsyllä, ei easy-entry. Lattapistokkeet 0,5-6 ² Tiedot: messinki, tinattu Cu/Sn, kovajuotettu kaulaosa, PC-eristeissä easy-entry, PC ja PA ² d L Latta s 0,5-1,5 A1507H ,0 22 6,3x0, :3-6 PC 1,5-2,5 A2507H ,5 22 6,3x0, :3-6 PC 4-6 A4607H ,3 25 6,3x0, :3, 9:6 PVC* s = kuorintapituus * juottamaton vahvikehylsyllä, ei easy-entry. Certificate FM :7

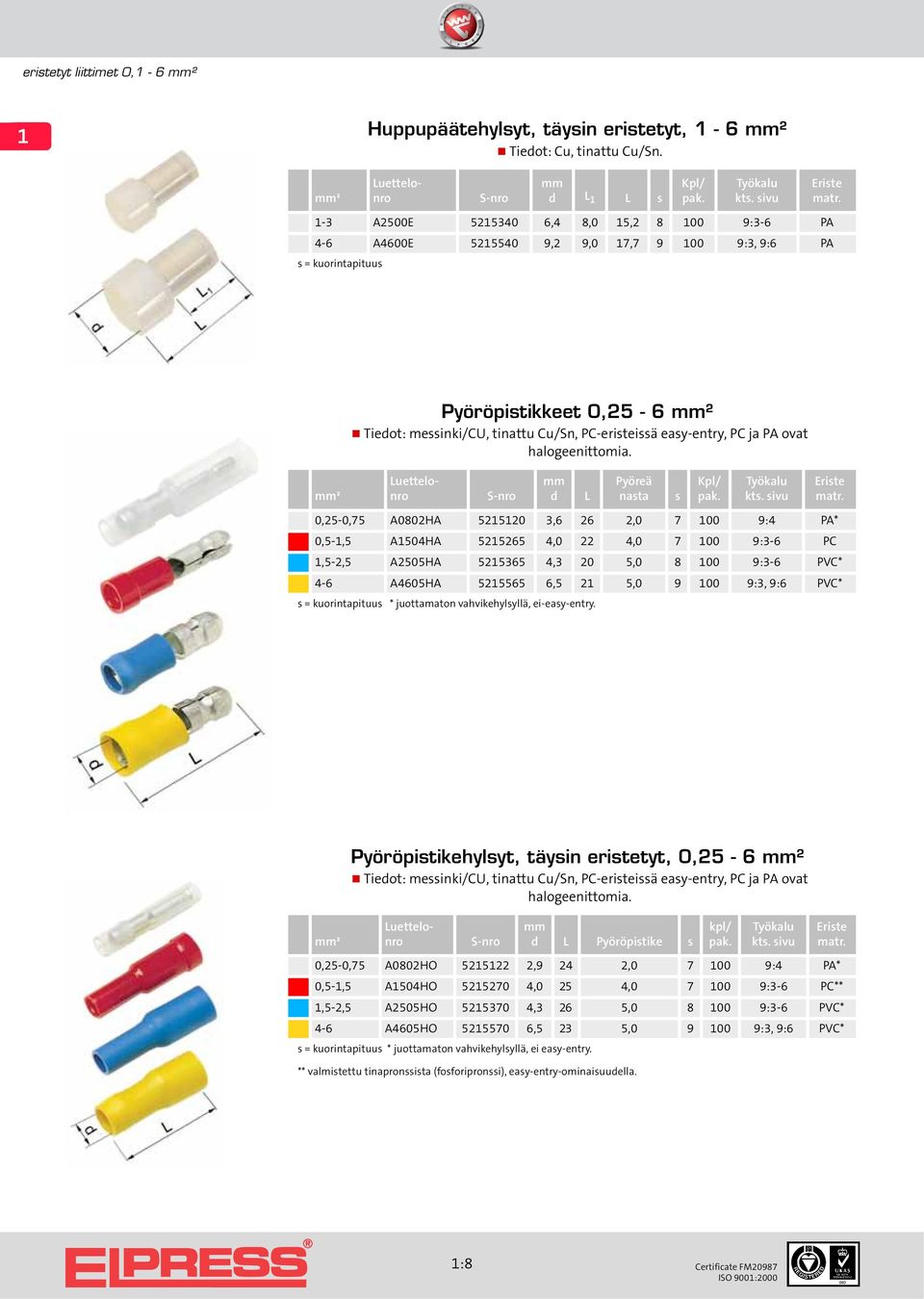

7 eristetyt liittimet 0,1-6 ² 1 Huppupäätehylsyt, täysin eristetyt, 1-6 ² Tiedot: Cu, tinattu Cu/Sn. ² d L 1 L s 1-3 A2500E ,4 8,0 15, :3-6 PA 4-6 A4600E ,2 9,0 17, :3, 9:6 PA s = kuorintapituus ² Pyöröpistikkeet 0,25-6 ² Tiedot: messinki/cu, tinattu Cu/Sn, PC-eristeissä easy-entry, PC ja PA ovat halogeenittomia. d L Pyöreä nasta s 0,25-0,75 A0802HA ,6 26 2, :4 PA* 0,5-1,5 A1504HA ,0 22 4, :3-6 PC 1,5-2,5 A2505HA ,3 20 5, :3-6 PVC* 4-6 A4605HA ,5 21 5, :3, 9:6 PVC* s = kuorintapituus * juottamaton vahvikehylsyllä, ei-easy-entry. ² Pyöröpistikehylsyt, täysin eristetyt, 0,25-6 ² Tiedot: messinki/cu, tinattu Cu/Sn, PC-eristeissä easy-entry, PC ja PA ovat halogeenittomia. d L Pyöröpistike s kpl/ 0,25-0,75 A0802HO ,9 24 2, :4 PA* 0,5-1,5 A1504HO ,0 25 4, :3-6 PC** 1,5-2,5 A2505HO ,3 26 5, :3-6 PVC* 4-6 A4605HO ,5 23 5, :3, 9:6 PVC* s = kuorintapituus * juottamaton vahvikehylsyllä, ei easy-entry. ** valmistettu tinapronssista (fosforipronssi), easy-entry-ominaisuudella. 1:8 Certificate FM20987

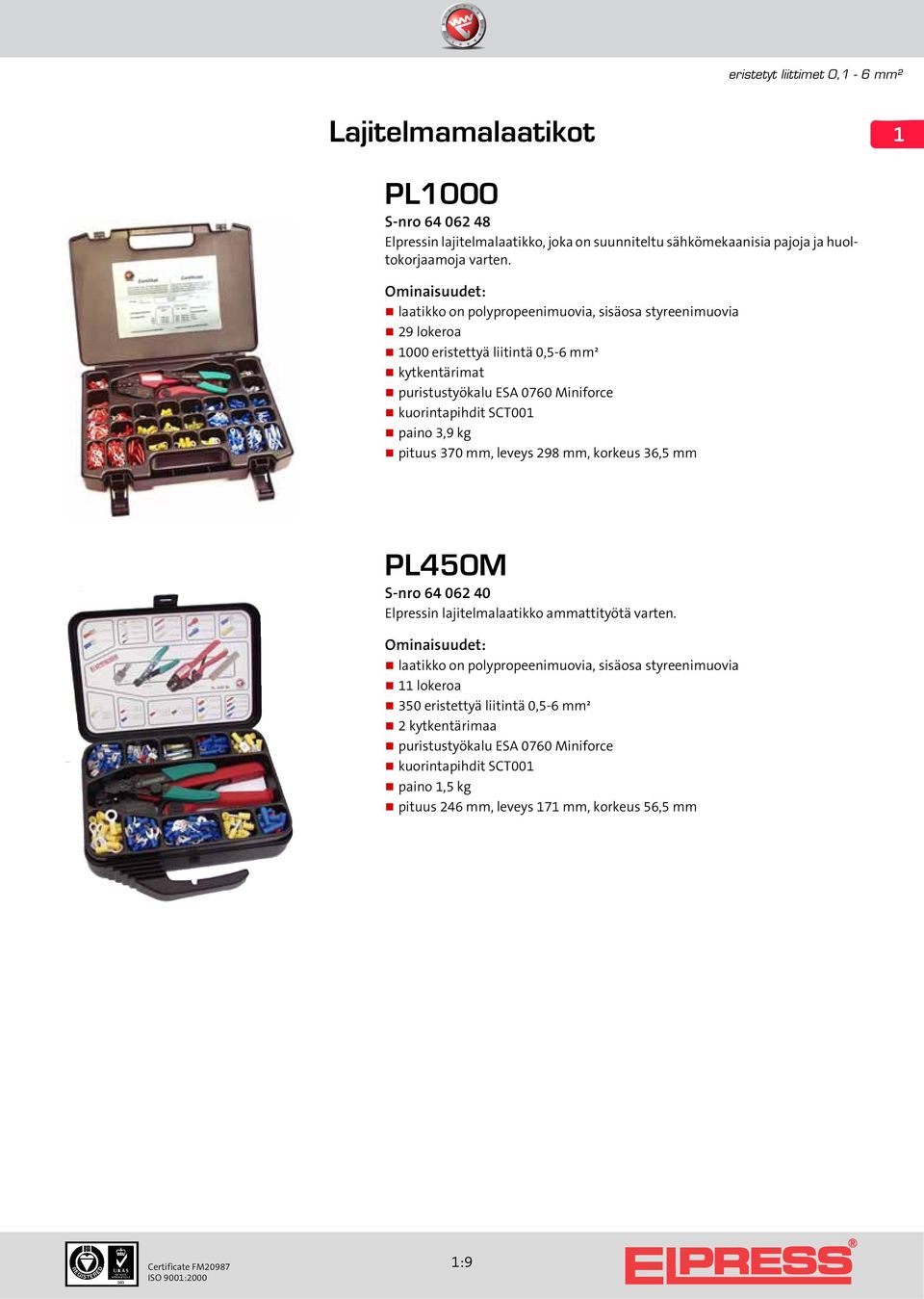

8 eristetyt liittimet 0,1-6 ² Lajitelmamalaatikot 1 PL Elpressin lajitelmalaatikko, joka on suunniteltu sähkömekaanisia pajoja ja huoltokorjaamoja varten. Ominaisuudet: laatikko on polypropeenimuovia, sisäosa styreenimuovia 29 lokeroa 1000 eristettyä liitintä 0,5-6 ² kytkentärimat puristustyökalu ESA 0760 Miniforce kuorintapihdit SCT001 paino 3,9 kg pituus 370, leveys 298, korkeus 36,5 PL450M Elpressin lajitelmalaatikko aattityötä varten. Ominaisuudet: laatikko on polypropeenimuovia, sisäosa styreenimuovia 11 lokeroa 350 eristettyä liitintä 0,5-6 ² 2 kytkentärimaa puristustyökalu ESA 0760 Miniforce kuorintapihdit SCT001 paino 1,5 kg pituus 246, leveys 171, korkeus 56,5 Certificate FM :9

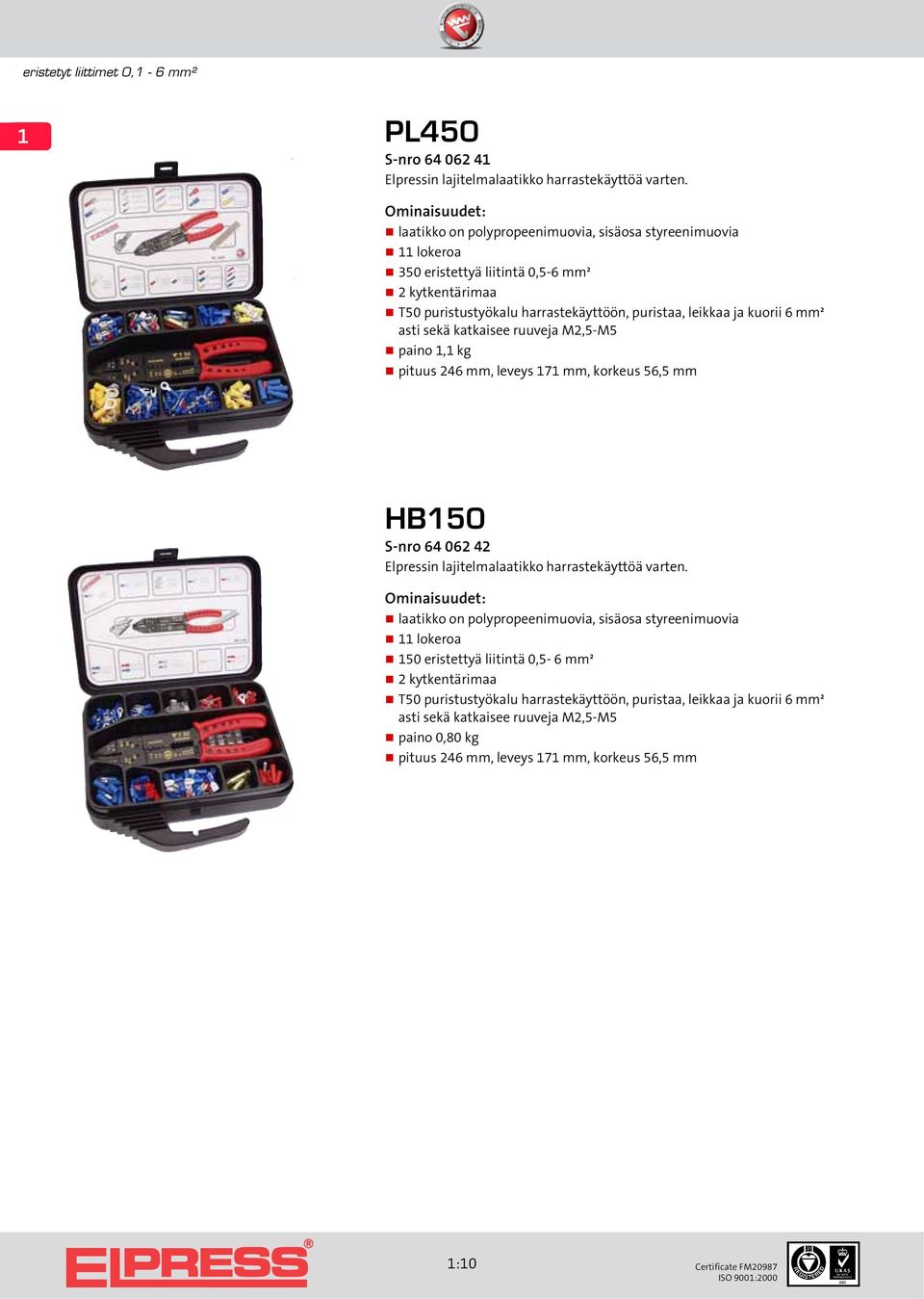

9 eristetyt liittimet 0,1-6 ² 1 PL Elpressin lajitelmalaatikko harrastekäyttöä varten. Ominaisuudet: laatikko on polypropeenimuovia, sisäosa styreenimuovia 11 lokeroa 350 eristettyä liitintä 0,5-6 ² 2 kytkentärimaa T50 puristustyökalu harrastekäyttöön, puristaa, leikkaa ja kuorii 6 ² asti sekä katkaisee ruuveja M2,5-M5 paino 1,1 kg pituus 246, leveys 171, korkeus 56,5 HB Elpressin lajitelmalaatikko harrastekäyttöä varten. Ominaisuudet: laatikko on polypropeenimuovia, sisäosa styreenimuovia 11 lokeroa 150 eristettyä liitintä 0,5-6 ² 2 kytkentärimaa T50 puristustyökalu harrastekäyttöön, puristaa, leikkaa ja kuorii 6 ² asti sekä katkaisee ruuveja M2,5-M5 paino 0,80 kg pituus 246, leveys 171, korkeus 56,5 1:10 Certificate FM20987
