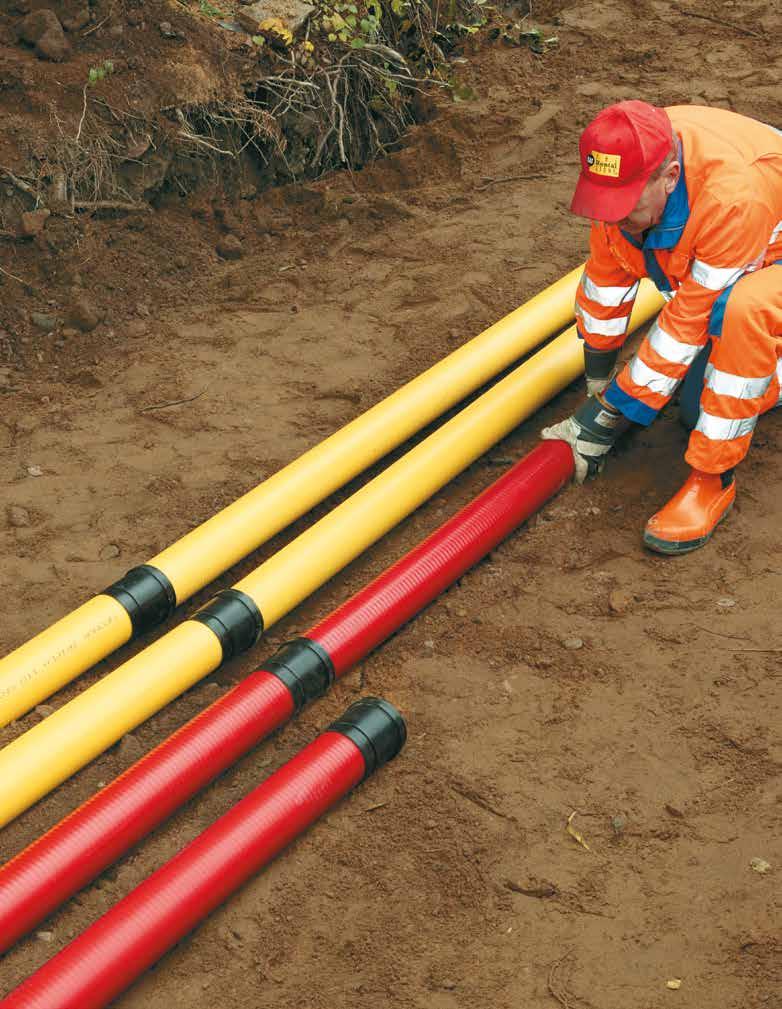

1 Kaapelinsuojajärjestelmä on tarkoitettu maahan asennettavien sähkö ja telekaapelien mekaaniseksi suojaksi liikennettä ja routaa vastaan. kaapelinsuojaputket, niiden osat sekä jatkoskaivot muodostavat kokonaisen järjestelmän kaapelien maaasennuksiin. 279 l Kaapelinsuojaus

2 Kaapelinsuojaus Kaapelinsuojajärjestelmä on tarkoitettu maahan asennettavien sähkö ja telekaapelien mekaaniseksi suojaksi liikennettä ja routaa vastaan. Kaapelinsuojaputket jaetaan standardin SFS 5608 mukaisesti rengasjäykkyyden ja iskulujuuden perusteella lujuusluokkiin A ja B. Suojalevyissä käytetään luokkaa C. Aluokan putkien rengasjäykkyys on 16 kn/m² (SN 16) ja Bluokan 8 kn/m² (SN 8). Tunnistevärit Tunnistevärin ansiosta putken tyyppi on tunnistettavissa myöhempien kaivuutöiden yhteydessä. Keltainen = sähkökaapeleille Punainen = telekaapeleille Lujuusluokan valinta Aluokan (raskas käyttö) putkia käytetään Maanvaraisputkituksissa ja hiekkavaippaisissa kanavissa raskaan liikenteen alueilla sekä katujen ja teiden alituksissa Bluokan (keskiraskas käyttö) putkia käytetään Maanvaraisputkituksissa raskaan liikenteen alueiden ulkopuolella Kevyen liikenteen väylien alituksissa Optomuhvein varustetut PVCputket toimitetaan tiivisteellisinä. Muuten muhvilliset PVCputket voidaan asentaa joko tiivisteellä tai ilman. Vajaapakkauslisä Putkien hinnat on ilmoitettu täysille pakkauksille. Kehikon purkamisesta veloitetaan vajaapakkauslisä, jonka suuruus on 35 euroa (alv 0 %). Vajaapakkauslisä koskee seuraavia tuotteita: kaapelinsuojausjärjestelmä Tripla kaapelinsuojausjärjestelmä Opto 280 l Kaapelinsuojaus

3 PVC kaapelinsuojaputket PVCkaapelinsuojaputket Nimi, luokka, koko x pituus, väri kpl/nippu m/nippu TEL, OPTO B x2,0 6m punainen ,05 17, TEL, OPTO B 100x3,0 6m punainen ,45 48, TEL, OPTO A 100x4,8 6m punainen ,30 78, TEL, OPTO B x2,0 6m keltainen ,05 17, *TEL B 110x3,2 6m keltainen ,15 58, *TEL A 110x5,3 6m keltainen ,40 95, *TEL B 140x4,2 6m keltainen ,00 96, *TEL A 140x6,7 6m keltainen ,75 147,25 * ei sisällä tiivisteuraa, voidaan käyttää Orengastiivistettä PVC kaaret R kpl/pakk TEL, OPTO x45 B punainen ,25 17, TEL, OPTO x90 B punainen , 20, TEL, OPTO 100x45 A punainen ,45 31, TEL, OPTO 100x90 A punainen ,05 39, TEL, OPTO x45 B keltainen ,85 17, TEL, OPTO x90 B keltainen , 20, TEL 110x45 B keltainen ,80 39, TEL 110x90 B keltainen ,90 48, TEL 140x45 B keltainen ,90 86, TEL 140x90 B keltainen ,10 91,88 Tiivisteet PVC kaapelinsuojaputkille Koko * Orengastiiviste * 0,75 0,93 1,10 1,36 1,85 2, l Kaapelinsuojaus

4 Tupla kaapelinsuojaputket Tuplaputket kpl/nippu TEL 110/95 6m B keltainen 29,80 36, TEL 160/140 6m B keltainen 28 67,00 83, TEL 110/95 6m B punainen 29,80 36, TEL 110/95 6m A keltainen 39,45 48, TEL 160/140 6m A keltainen 28 81, 101,06 Kaksoismuhvi Soveltuu myös sadevesijärjestelmä PP:n 110 mm putkiin. Koko M L De ,60 9, ,25 17,67 Kumitiivisteet Tavalliset, luonnonkumia. Koko ,10 2,60 2,40 2, l Kaapelinsuojaus

5 Triplakaapelinsuojausjärjestelmä Putket Materiaali: PE. Muhvissa on kiinteä huulitiiviste. Nimi, luokka, koko x pituus, väri kpl/nippu m/nippu Keltainen B 110/95 x ,80 40, Keltainen A 110/95 x ,00 59, Keltainen B 160/138 x ,90 91, Keltainen A 160/138 x ,95 127, Punainen B 110/95 x 6000 * ,80 40, Punainen A 110/95 x ,00 59, Vihreä B 110/95 x 6000 * ,80 40, Harmaa B 110/95 x 6000 * ,80 40,67 * Taivutuskaaret SN8 Materiaali PE. Väri: musta. Muhvissa kiinteä huulitiiviste. Putken pistopää sisältää myös tiivisteen. Pituus 110kulmalla 1,5 m ja 160kulmalla 1,75m Taivutuskulma ,45 48, Taivutuskulma ,70 78,99 Jäykät kaapelinsuojausjärjestelmän kaaret SN16 Materiaali: PVC. Muhvissa kiinteä huulitiiviste. R x x ,30 71,05 62,65 77,69 Kaapelinsuojaputkien haarat SN16 Materiaali: PVC Haara 110/110 x ,70 174,47 Halkaistu jälkiliittymäsatula Materiaali: PE Huom /110 x ,15 182, l Kaapelinsuojaus

6 Triplakaapelinsuojausjärjestelmä Halkaistu putki Jälkiasennuksiin ja kanavaputkien korjauksiin. Materiaali: PE. Väri: keltainen. Putkien mitoitus ja rengasjäykkyys vastaavat asennusluokkaa B. m/pakk /110 x ,35 109,55 Umpitulpat kpl/pakk Muhvi/pistopää 100 5, 6, Muhvi/pistopää ,30 2, Pistopää 140 6,80 8, Muhvi/pistopää 160 4,45 5,52 Suojatulppa Muhvien väliaikaiseen suojaamiseen rakennusaikana. Sopii sekä muhvi että pistopäähän. de kpl krt/lava /75/110 /1200 1,40 1,74 Kaksoismuhvit sileille putkille Materiaali: PP ja 110 sekä 160 PE. Väri: harmaa ja 110 sekä 160 musta. Muhveissa kiinteät huulitiivisteet. kpl krt/lava Kiinteistöviemärikaksoismuhvi 30/1440 3,55 4, Tripla kaksoismuhvi ,65 15, Tripla kaksoismuhvi ,75 29,45 Lävistysyhteet Koko do L kpl krt/lava /240 20,80 25, l Kaapelinsuojaus

7 Triplakaapelinsuojausjärjestelmä Tiivisteet kpl/pakk Tripla kumitiiviste 110 1,55 1, Tripla kumitiiviste 160 2, 3,10 Tiivisteet de / DN / ,00 8,68 Optokaapelinsuojausjärjestelmä PEputket Liitokset PEjatkoliittimillä. Väri musta PE 40 x 3,75, 0 m 1554, ,27 Muut pidemmät mitat toimitusajalla ja tarjouksen mukaan. Jatkoliitin PEputkille Käyttö: PE putkien vetoa ja painetta kestäviin liitoksiin silloin, kun jatkoliittimen täytyy mennä auran läpi. Materiaali: PP PEjatkoliitin D 40 18,55 23, l Kaapelinsuojaus

8 PEkaapelinsuojausjärjestelmä PEsuojaputket, vetonarulla SN8 Putken sisään asennettu valmiiksi vetonaru. Kiepin molemmat päät tulpattu. m/kieppi kieppi/lava /42 punainen 9 158,45 196, /42 keltainen 9 158,45 196,48 PEsuojaputket m/kieppi kieppi/lava Huom A keltainen ,80 374, B punainen 5 188,60 233, B keltainen 5 188,60 233,86 Jatkoyhteet Huom Jatkoyhde Jatkoyhde, sis. kaksi tiivistettä 1,75 2,17 4,25 5,27 Tiivisteet Tiiviste 1 2,70 3,35 Orengastiiviste Orengastiivistettä käytetään lävistyksissä putken keskittämistä varten. Materiaali: synteettinen kumi. de / DN / 1 4,45 5,52 Umpitulpat Materiaali: PE. Huom Tulppa 1,20 1, l Kaapelinsuojaus

9 Kaapelinsuojausjärjestelmän tarvikkeet Halkaistu putki Jälkiasennuksiin ja kanavaputkien korjauksiin. Putkien mitoitus ja rengasjäykkyys vastaavat asennusluokkaa B. Materiaali: PE. Väri: punainen. Huom m/pakk UVTD 110/100 x ,00 78,12 Varoitusverkko Verkoissa on ruostumaton metallilanka paikantamista varten. Leveys x pituus; väri mm x 0 m; vihreä 453,45 562,28 Suojanauha Kaapelien suojanauha. Väri: keltainen. Materiaali: PE. Lujuusluokka: C. m/rulla XYS 1510, lev. 100 mm ke 68, 84,94 Kaapelinsuojaputkien vetosuppilot Suojaa vedettävää kaapelia putken pään hankaukselta. Materiaali: PVC VS 100 myös Triplalle 21,45 26,60 Jatkoskaivo 11 x 5 Valokaapelien jatkossuoja, muovikannellinen. Materiaali: PEM, rotaatiovalettu Jatkoskaivo, pohja rei itetty 361,40 448, l Kaapelinsuojaus

10 Kaapelinsuojausjärjestelmän tarvikkeet Kaapelinvetokaivo 600 Velokaapelien jatkossuoja, muovikannellinen. Materiaali: PEM, rotaatiovalettu Kaapelinvetokaivo, musta 303,40 376,22 Garden Hub kytkentäkaivo Kytkentäkaivoa käytetään sähkö ja vesijohtojen kytkentään maan alla. Kaivossa voidaan tehdä tarvittavat haaroitukset esim. valaistukselle tai liitokset kasteluletkuille. Korkeus 300 mm, neljä liitosta sähkökaapeleille tai vesiletkuille (max Ø mm). Kansi sopii kaivon molempiin päihin; valittavana liitoskorkeus 100 mm tai 200 mm Kytkentäkaivo ø ,20 52,33 Kourut XYS Pakkaus TEL kouru 75x1m A punainen 270 5, 6, TEL kouru 75x1m A keltainen 270 5,40 6, TEL kouru 90x1 m A keltainen 225 6,10 7,56 Aaltokourut XYS 1090 Pakkaus TEL kouru 75x3m C punainen 480 6,25 7, TEL kouru 75x3m C keltainen 480 6,25 7, l Kaapelinsuojaus
