1 Asennusratkaisuja Nordtest-menetelmän NT VVS 129 Nordtest NT VVS 129 katsotaan olevan LVI-alan vaativin testi. Yhteisen pohjoismaisen testausmenetelmän ainutlaatuisuus on, että siinä ei testata ainoastaan osia vaan koko järjestelmiä. Nordtest-menetelmä huomioi sekä järjestelmäratkaisun että mukaan kuuluvien osien materiaalin. Menetelmän vaatimuksina ovat putkien vaihdettavuus, selvästi havaittavat vuodot sekä jakotukkikaappien tehokas viemäröinti. Menetelmän vaatimuksiin kuuluu myös kiinnitetyt seinäläpiviennit ja saumattomat järjestelmät. Testausmenetelmä syntyi mm. pohjoismaisten vakuutusyhtiöiden, toimialajärjestöjen ja valmistajien välisenä yhteistyönä. Seuraavilla sivuilla esitellään LK Universal -käyttövesijärjestelmän asennusratkaisuja, jotka on suunniteltu ruotsalaisten toimialasäännösten Säker Vatteninstallation mukaan ja hyväksytty Nordtest-menetelmän NT VVS 129 mukaan. Huom! NT VVS 129 koskee ainoastaan putki putkessa -rakenteista 16 mm LK PE-X -putkea. Sisältö LK Seinäläpivientikaari Grip asennettu takaa välipuuhun LK Seinäläpivientikaari Grip asennettu LK Lukituspellin Grip kanssa välipuuhun, kun takimmainen seinä on paikallaan LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat ja kansainvälisen standardin mukainen sekoittajakiinnike LK Putki putkessa märkätilojen seinään, jossa muovimatto ja ruotsalaisen standardin mukainen sekoittajakiinnike/seinäläpivientilevy LK Putki putkessa märkätilojen seinään, jossa muovimatto ja kansainvälisen standardin mukainen sekoittajakiinnike LK Hanakulmarasia asennettu välipuuhun LK Hanakulmarasia kahdelle putkelle asennettu välipuuhun LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa muovimatto LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa keraamiset laatat LK Hanakulmarasia UNI Push V2 putken läpivienti märkätilojen seinään, jossa keraamiset laatat Keittiösekoittajan asennus LK Jatkomuhvi LK Jakotukkikaappi UNI 1

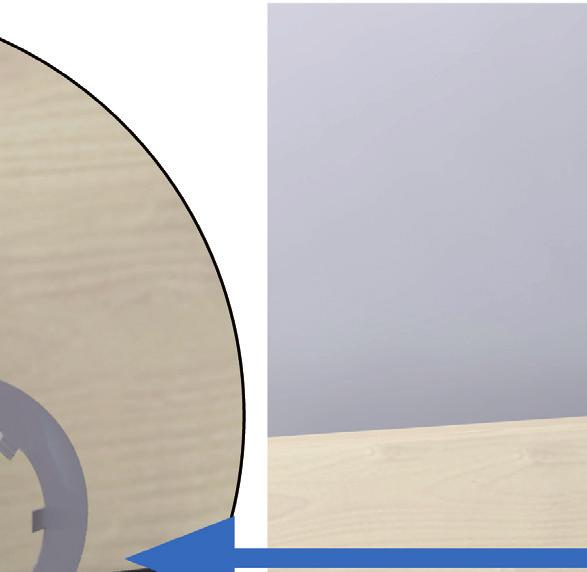

2 LK Seinäläpivientikaari Grip asennettu takaa välipuuhun Etupuolella: LK Universal-putki ja suojaputki katkaistaan niin, että ne ovat vähintään 100 mm valmiista seinästä Ruuvaa kiinni seinäläpivientikaari kolmella ruuvilla (ei tule mukana) LK Seinäläpivientikaari Grip vaatii vähintään 70 mm seinätilan Välipuuhun porataan 32 mm reikä Seinälevy Työvaiheet: Poraa 32 mm:n reikä välipuuhun. Asenna LK Seinäläpivientikaari Grip välipuuhun kolmella ruuvilla (ei tule mukana). Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. HUOMAA! Jos LK PAL Universal-putken jossa on suojaputki (RiR) kanssa käytetään LK Seinäläpivientikaari Grip:iä on asennuksessa käytettävä LK Taivutusjousta, RSK

3 LK Seinäläpivientikaari Grip asennettu LK Lukituspellin Grip kanssa välipuuhun, kun takimmainen seinä on paikallaan LK Seinäläpivientikaari Grip vaatii väh. 70 mm tilan seinässä Etupuolella: LK Universal-putki ja suojaputki katkaistaan niin, että ne ovat vähintään 100 mm valmiista seinästä Paina lukituspeltiä kunnes se ottaa kiinni välipuuhun. Tarkista, että kaari on kunnolla kiinni. Välipuuhun porataan 32 mm:n reikä Seinälevy Työvaiheet: Poraa 32 mm:n reikä välipuuhun. Paina seinäläpivientikaari välipuuhun, kunnes ruuvilaippa tulee vastaan. Aseta LK Lukituspelti Grip seinäläpivientikaaren kaulan yli välipuuhun asti. Tarkista, että kaari on kunnolla kiinni. Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. HUOMAA! Jos LK PAL Universal-putken jossa on suojaputki (RiR) kanssa käytetään LK Seinäläpivientikaari Grip:iä on asennuksessa käytettävä LK Taivutusjousta, RSK

4 LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat Seinälevy ja tiivistyskerros Keraamiset laatat Huom! Jos tiivistyskerros keraamisten laattojen alla on muovimatto, tiivistyskalvo liimataan muovimattoon. LK Tiivistyskalvo, Tuote nro Seinän ruuvireiät täytetään silikonilla LK Universal-putki ja suojaputki katkaistaan sekoittajakiinnikkeen/seinäläpivientilevyn asennusohjeen mukaan LK Läpivientikaulus tasainen asennetaan niin, että laippa on tasaisesti keraamisten laattojen alla Sekoittajakiinnike tai seinäläpivientilevy asennetaan mukana tulevan asennusohjeen mukaan Esimerkkinä on LK Tiivistyskalvon, LK Läpivientikauluksen ja sekoittajakiinnikkeen tai seinäläpivientilevyn asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. LK Tiivistyskalvoja on saatavilla LK:lta, mutta tiivistysurakoitsijan tulee suorittaa asennus sekä vastata tiivistyskerroksen tartuntakyvystä toimialasäännösten mukaan. 4

5 LK Putki putkessa märkätilojen seinään, jossa keraamiset laatat ja kansainvälisen standardin mukainen sekoittajakiinnike Seinälevy ja tiivistyskerros Keraamiset laatat HUOM! Jos keraamisten laattojen alla oleva tiivistyskerros on muovimatto, tiivistyskalvo liimataan muovimattoon LK Tiivistyskalvo tuote nro LK Universal-putki ja suojaputki katkaistaan sekoittajakiinnikkeen asennusohjeen mukaan LK Läpivientikaulus asennetaan niin, että laippa on tasaisesti päällystettä kohden Seinän ruuvinreiät täytetään silikonilla LK Sekoittajakiinnike 1-reikäinen, tuotenro , jossa tiivistys seinää vasten. Ylivuotoputken tulee laskea alaspäin. Esimerkkinä on LK Tiivistyskalvon, LK Läpivientikauluksen ja sekoittajakiinnikkeen tai seinäläpivientilevyn asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. LK Tiivistyskalvoja on saatavilla LK:lta, mutta tiivistysurakoitsijan tulee suorittaa asennus sekä vastata tiivistyskerroksen tartuntakyvystä toimialasäännösten mukaan. 5

6 Asennusohjeet Asennusratkaisuja NT VVS 129 LK Putki putkessa märkätilojen seinään, jossa muovimatto ja ruotsalaisen standardin mukainen sekoittajakiinnike/seinäläpivientilevy Esimerkkinä on LK Läpivientikauluksen ja sekoittajakiinnikkeen tai seinäläpivientilevyn asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. Seinässä, jossa muovipäällyste toimii sekä tiivistys- että päällystekerroksena, sekoittajakiinnike tai tarkoituksenmukainen seinäläpivientilevy voi toimia putkiläpiviennin ja seinän tiivistyskerroksen välisenä tiivistyksenä. Tässä tapauksessa muovimatto toimii tiivistyskerroksena, minkä takia tiivistysurakoitsijan tulee tiivistää suojaputken ja muovimaton väli huolellisesti toimialasäännösten mukaan. Kaikki asennusvaiheet tehdään ruotsalaisten toimialasäännösten Säker Vatteninstallation mukaan. 6

7 Asennusohjeet Asennusratkaisuja NT VVS 129 LK Putki putkessa märkätilojen seinään, jossa muovimatto ja kansainvälisen standardin mukainen sekoittajakiinnike Esimerkkinä on LK Läpivientikauluksen ja 1-reikäisen LK Sekoittajakiinnikkeen asennus LK Putki putkessa -järjestelmään LK Seinäläpivientikaaren Grip kanssa. Tässä tapauksessa muovimatto toimii tiivistyskerroksena, minkä takia tiivistysurakoitsijan tulee tiivistää suojaputken ja muovimaton väli huolellisesti toimialasäännösten mukaan. 7

8 LK Hanakulmarasia asennettu välipuuhun LK Hanakulmarasia, kiinnitetään välipuuhun kuudella ruuvilla Välipuu mm Seinäpalkki väh. 70 mm Työvaiheet Asenna välipuu palkkien väliin. Ruuvaa LK Hanakulmarasia kiinni sopivaan paikkaan. Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. 8

9 LK Hanakulmarasia kahdelle putkelle asennettu välipuuhun LK Hanakulmarasia UNI kahdelle putkelle, ruuvataan välipuuhun kahdella ruuvilla Seinäpalkki väh. 45 mm Välipuu 22 väh. 70 mm Keraamiset laatat Työvaiheet Asenna välipuu palkkien väliin. Kiinnitä kahden putken LK Hanakulmarasia välipuuhun. Ruuvaa LK Hanakulmarasia kiinni LK Hanakulmarasian kiinnikkeeseen. Tee putkitus ja kiinnitä suojaputki LK Naulakannakkeilla tai LK Kiinnityslevyillä. 9

10 Asennusohjeet Asennusratkaisuja NT VVS 129 LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa muovimatto LK Liitäntäkytkin tiivistyksellä seinää vasten. Kierreliitos hanakulmarasian kulmanippaan tiivistetään pellavalla ja kierretahnalla. Esimerkkinä on seinäläpivientilevyn sisältävän LK Liitäntäkytkimen asennus LK Putki putkessa järjestelmään LK Hanakulmarasian kanssa. Seinässä, jossa muovimatto toimii sekä tiivistys- että päällystekerroksena, sekoittajakiinnike tai tarkoituksenmukainen seinäläpivientilevy voi toimia putkiläpiviennin ja seinän tiivistyskerroksen välisenä tiivistyksenä. Tässä tapauksessa muovimatto toimii tiivistyskerroksena, minkä takia tiivistysurakoitsijan tulee tiivistää hanakulmarasian ja muovimaton väli huolellisesti toimialasäännösten mukaan. 10

11 LK Hanakulmarasia putken läpivienti märkätilojen seinään, jossa keraamiset laatat Seinälevy ja tiivistyskerros Keraamiset laatat HUOM! Jos keraamisten laattojen alla oleva tiivistyskerros on muovimatto, tiivistyskalvo liimataan muovimattoon Casco Superset liimalla. LK Tiivistyskalvo tuote nro Seinäläpivienti katkaistaan valmiin seinän tasalle. Läpiviennille porataan 50 mm reikä. Kytkentäliitin, tuotenro jossa tiivistys seinää vasten. Kierreliitos kohti rasian kulmanippaa tiivistetään pellavalla ja kierrepastalla. Esimerkkinä on seinäläpivientilevyn sisältävän LK Liitäntäkytkimen asennus LK Putki putkessa - järjestelmään LK Hanakulmarasian kanssa. LK Tiivistyskalvoja on saatavilla LK:lta, mutta tiivistysurakoitsijan tulee suorittaa asennus sekä vastata tiivistyskerroksen tartuntakyvystä toimialasäännösten mukaan. 11

12 LK Hanakulmarasia UNI Push - putken läpivienti märkätilojen seinään, jossa keraamiset laatat LK Tiivistyskalvo Hanakulmarasia Push tuote nro Seinälevy ja tiivistyskerros Läpiviennille porataan 54 mm reikä. Hanakulmarasian kaulus katkaistaan noin 5 mm:iin valmiista seinästä LK Rasiajyrsimellä UNI tuote nro Keraamiset laatat Esimerkissä on asennettu LK Hanakulmarasia UNI Push LK Putki putkessa -järjestelmään. LK Tiivistyskalvoja on saatavilla LK:lta, mutta tiivistysurakoitsijan tulee suorittaa asennus sekä vastata tiivistyskerroksen tartuntakyvystä toimialasäännösten mukaan. 12

13 Keittiösekoittajan asennus Keittiösekoittaja, jossa liitosputki kuparista Keittiösekoittaja, jossa liitosputki PEX-putkea Soft-pex Astianpesukoneen liitäntä LK PE-X Universal-putki Astianpesukoneen liitäntä LK PE-X- ja PAL Universal-putki Laajenemisvara Laajenemisvara Keittiösekoittajat, jossa on liitosputki kupariputkesta, kannakoidaan mahdollisimman lähelle liitintä ja liitäntäjohtoa. Keittiösekoittajassa, jossa on liitosputki PEX-putkesta, liitosputki kannakoidaan mahdollisimman lähelle liitintä. Kaikki asennusvaiheet tehdään toimialasäännösten mukaan. LK Käyttövesijärjestelmä 16 mm PE-X putki putkessa -rakenteella on hyväksytty NT VVS 129 mukaan. Kun läpivienti LK PE-X ja PAL Universal -putkelle RiR liitetään ilman hankulmarasiaa esim. keittiö- tai pesutelinesekoittajaan, niin LK PE-x PAL -putken ja sekoittajan liitäntäputken välisen siirtymän kulma pitää kiinnittää. Tämä tehdään vaikkapa kierreliitoksella varustetulla seinäprikalla. 13

14 LK Jatkomuhvi LK Jatkomuhvi, Tuote nro ja Tarkoitus on tiivistää suojaputket. (Ei liittimiä.) LK Jatkomuhvi on suunniteltu LK Putki putkessa -järjestelmän suojaputkien liitoksiin. Voiteluaineen tai rasvan käyttö on suositeltavaa ennen tiivistysmuhvin pujottamista suojaputken päälle. LK Käyttövesijärjestelmä on hyväksytty NT VVS 129 mukaan. 14

15 LK Jakotukkikaappi UNI LK Jakotukki UNI, Tuote nro Ylivuotoputki johdetaan huoneeseen, jossa on lattiakaivo tai vesieristetty lattia Jakotukkikaappi on Nordtest NT VVS 129 -periaatteen ydin. Tarkoitus on johtaa mahdollinen vuotovesi jakotukkikaappiin ja sieltä ylivuotoputken kautta viemäriin. LK Jakotukkukaapin UNI asennusta varten, katso erillinen asennusohje. 15
