1 Näkymätön näkyväksi vedenalaisten putkilinjojen tarkastukset monikeilainkaikuluotaimella VRT on työskennellyt jo kymmenien vesihuoltolaitosten kanssa Suomessa ja Euroopassa. Yrityksemme vahvuuksiin kuuluu koko 3D-toimitusketjun hallinta mittauksista tulosten analysointiin. Omat mittausinsinöörimme hoitavat kentällä ensiluokkaisen pistepilviaineiston keräämisen ja toimistollamme tehty jälkilaskenta ja prosessointi varmistavat selkeän ja tarkan visuaalisen kuvan rakenteista. Rakennetarkastajillamme on Liikenneviraston taitorakennetarkastajan pätevyys ja satojen vedenalaisten tarkastusten tuoma kokemus ja kehitystiimimme asiantuntemus varmistaa sen, että 3D-aineisto on asiakkaan käytettävissä ennennäkemättömän helposti.

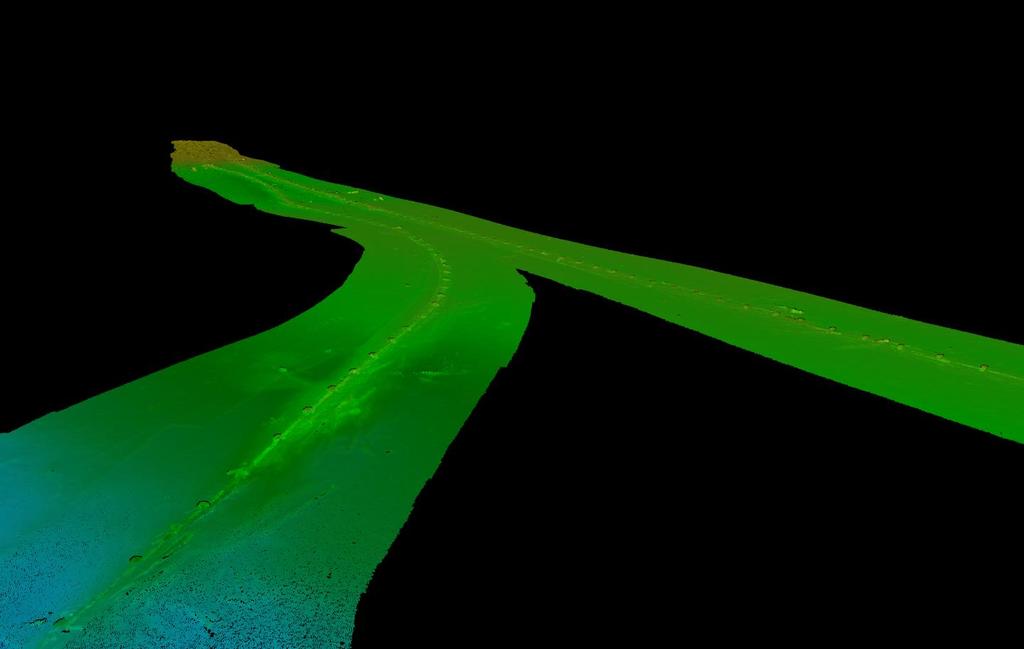

2 3D-datan hyödyntämistä putkilinjan elinkaaren kaikissa vaiheissa Tarkka 3D-data vedenalaisista olosuhteista ja vesihuoltoinfran kunnosta on hyödyksi kaikissa putkilinjan elinkaaren vaiheissa suunnittelusta ylläpitoon ja lopulta purkamiseen. Ennen kaikuluotainteknologian hyödyntämistä vedenalaiseen maailmaan on kurkistettu lähinnä sukeltajien avulla, kun putkilinjan kuntoa on haluttu tarkastella tai epäilty vaurio löytää. Sukellustutkimukset kilometrien, jopa kymmenien kilometrien, mittaisille putkistoille ovat kuitenkin varsin hitaita toimenpiteitä, ja suomalaisissa sameissa vesissä joudutaan usein sukeltamaan lähes näppituntumalla. Kaikuluotaamalla saadaan nopeasti ja kustannustehokkaasti kristallinkirkas, paikkatietoon sidottu kokonaiskuva putkistosta ja läheisestä pohja-alueesta, jolloin mahdolliset vauriot ja riskipaikat voidaan tunnistaa helposti ja niiden tarkka sijainti tiedetään. Dataa pystytään myös vertaamaan aiempiin tarkastuksiin helpommin, kuin sukellustarkastuksista saatuja aineistoja, mikä mahdollistaa ennakoivan kunnossapidon ja sen myötä kustannussäästöt. Työn eri vaiheissa oli jatkuvasti tieto missä mennään mittausten ja tulosten toimittamisen suhteen. Palvelu oli ammattimaista, asiantuntevaa ja asiakaslähtöistä. Arto Löppönen, verkostoinsinööri, Lempäälän vesi

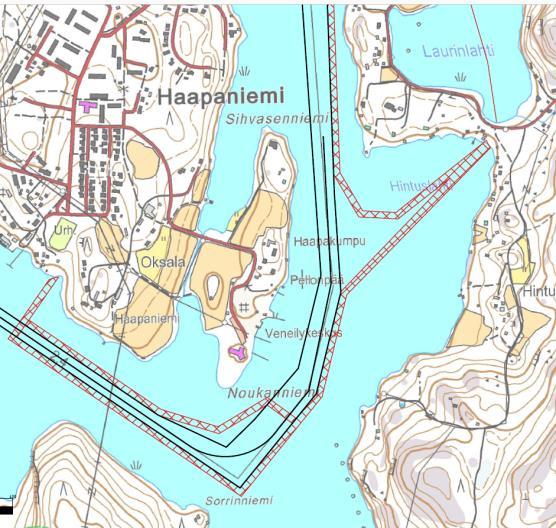

3 Uuden putkilinjan suunnittelu Uuden putkilinjan rakennustyö alkaa huolellisesta suunnittelusta. Usein linjat suunnitellaan karttojen perusteella tietämättä, mitä mahdollisia yllätyksiä vedenpinnan alla piilee. Suunnittelun tueksi tehtävä pohjan kaikuluotaus kertoo, mikäli suunnitellulla reitillä on syvänteitä, suuria kiviä tai muita esteitä tai jos läheinen vanha putkilinja ei olekaan siellä, missä sen karttojen mukaan pitäisi olla vaan risteää suunnitellun linjan kanssa. Tällöin riskipaikat voidaan välttää ja linjauksia tarvittaessa muuttaa jo ennen rakennustöiden aloittamista. VRT:n erikoisalaa on yksityiskohtainen 3D-data, jolloin myös pohjasta kerätty aineisto antaa tarkan kuvan suunnitellun linjauksen olosuhteista ja topografiasta. Rakentamisvaiheen laadunvalvonta Putkilinjan rakennustöiden aikana VRT:n ketterällä tutkimusveneellä voidaan käydä varmentamassa asennuksen laatua ja asennetun putkilinjan lopullista sijaintia. Hyvin suunniteltukin putkilinja voi upotuksen yhteydessä päätyä hieman eri paikkaan, kuin oli tarkoitus tai linjaan jäädä mutkia, jotka aiheuttavat turhaa painetta putkelle. Lopputarkastuksen yhteydessä nähdään, että käytännön toteutus ja rakentamisen laatu vastaa suunniteltua. Tarkastuksessa saadaan myös lähtötieto, johon tulevia ylläpidon aikaisia tarkastustuloksia voidaan verrata.

4 Putkilinjan elinkaaresta suurin osa on ylläpitoa Putkilinjan elinkaari voi olla jopa kymmeniä vuosia, joten ylläpidon toimenpiteet näyttelevät tärkeää roolia vesihuollossa. Vesihuoltoverkoston kunto on taloudellisesti tärkeä tekijä kunnille ja vesilaitoksille, sillä vuodot aiheuttavat merkittävääkin talousveden hävikkiä; esimerkiksi Euroopan maissa talousveden hävikki on yleisesti yli 20 % ja pahimmillaan jopa 60 % tuotetusta talousvedestä (Euroopan komission raportti 2014). Tulevaisuudessa ilmastonmuutos aiheuttaa haasteita vesihuollolle, joten on yhä tärkeämpää pitää hyvää huolta verkostosta hävikin minimoimiseksi. Viemärilinjojen kunnosta huolehtiminen kuuluu myös ympäristövastuullisen vesialan toimijan agendalle, jotta mahdolliset vuodot eivät pääse kuormittamaan herkkiä vesistöjä. Putkiston kuntotarkastukset kaikuluotaamalla antavat täsmällisen tiedon tilanteesta; ovatko painot ehjiä ja paikallaan, onko putken päälle kertynyt materiaalia tai onko sen alla kappaleita tai tyhjätilaa. Vertaamalla tuloksia lähtötietoon nähdään, mikäli putkeen kohdistuu esimerkiksi virtausten aiheuttamaa ylimääräistä painetta putken siirtyminen tai sedimentin kasaantuminen voivat olla merkkejä tästä. Tarvittavat korjaustoimenpiteet tai ennakoivat ylläpitotoimet voidaan tarkastuksen tulosten avulla suunnitella kustannustehokkaasti.

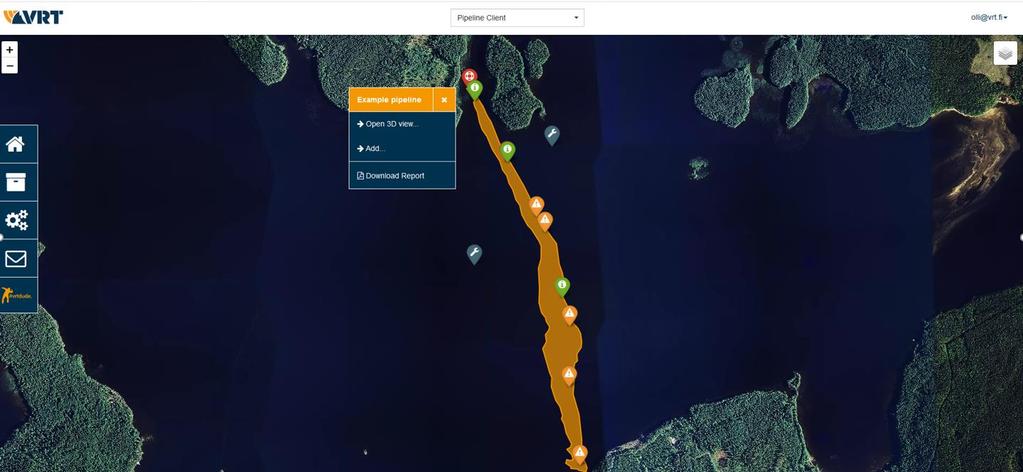

5 3D-datan hyödyntäminen on tehty helpoksi 3D-aineistojen hyödyntäminen on perinteisesti vaatinut kalliita erikoisohjelmistoja ja osaamista. VRT:n kehittämä helppokäyttöinen verkkopalvelu VRT BIM tuo 3D-aineistot jokaisen saataville ja helpottaa siten vedenalaisten tarkastusten tulosten hyödyntämistä sekä tiedon jakamista vesihuollon parissa toimiville tahoille. Verkkopalvelussa asiakas voi itse tarkastella putkilinjaa 3Dnäkymässä karttapohjaan sidottuna, tehdä mittauksia tai ottaa koordinaatteja vaurioista. Palvelusta voi ladata kirjallisen raportin, joka sisältää VRT:n tarkastajan huomiot mahdollisista vaurioista tai riskipaikoista tämä raportti käydään myös asiakkaan kanssa aina läpi tarkastuksen jälkeen. Digitalisaation määrä rakennusprojekteissa on kasvanut huimaa vauhtia, mikä mahdollistaa vieläkin tarkemman tiedon tallentamisen. Digitaalista aineistoa voidaan jo hyödyntää eri tavoin rakennusprojektien suunnittelussa, ylläpidossa ja hallinnassa, ja teknologia lisää hyödyntämismahdollisuuksia tulevaisuudessa koko ajan enemmän. Kimmo Järvinen, rakennuttajapäällikkö, Jyväskylän Energia

6 Kiinnostuitko? Ota meihin yhteyttä! Laita sähköpostia osoitteeseen tai käy tutustumassa nettisivuihimme
