1 Kiinteistökohtainen jätevesien käsittely Antti Heinonen Insinööritoimisto HYS Oy

2 Jätevesien käsittelyn järjestäminen....on varmasti talouden yksi suurimmista hankinnoista..ei ole mikään heräteostos..kannattaa kilpailuttaa..voi olla helppo ja edullinen toteuttaa kun tiedetään mitä tehdään..kannattaa suunnitella kunnolla..

.ei ole mikään heräteostos..kannattaa kilpailuttaa.

3 1. Yhteys kuntaan Miten toimin? Kunnan viranomaiselta saat tiedon seuraavista asioista: Vesihuoltolaitosten toiminta-alueet (ulottuuko verkosto kiinteistöllesi lähiaikoina) Jos päädytään omaan järjestelmään, on kunnan määriteltävä kyseisen kohteen vaativuuden mukaan suunnittelijan vähimmäispätevyys (kunnilla on yleensä listoja hyväksytyistä suunnittelijoista). Yhteystietoja myös 2. Yhteys suunnittelijaan Jätevesisuunnitelma pitää toimittaa kuntaan sekä rakennusluvan että toimenpideluvan yhteydessä Suunnitelma kannattaa ehdottomasti teettää ammattilaisella

Jos päädytään omaan järjestelmään, on kunnan määriteltävä kyseisen kohteen vaativuuden mukaan suunnittelijan vähimmäispätevyys (kunnilla on

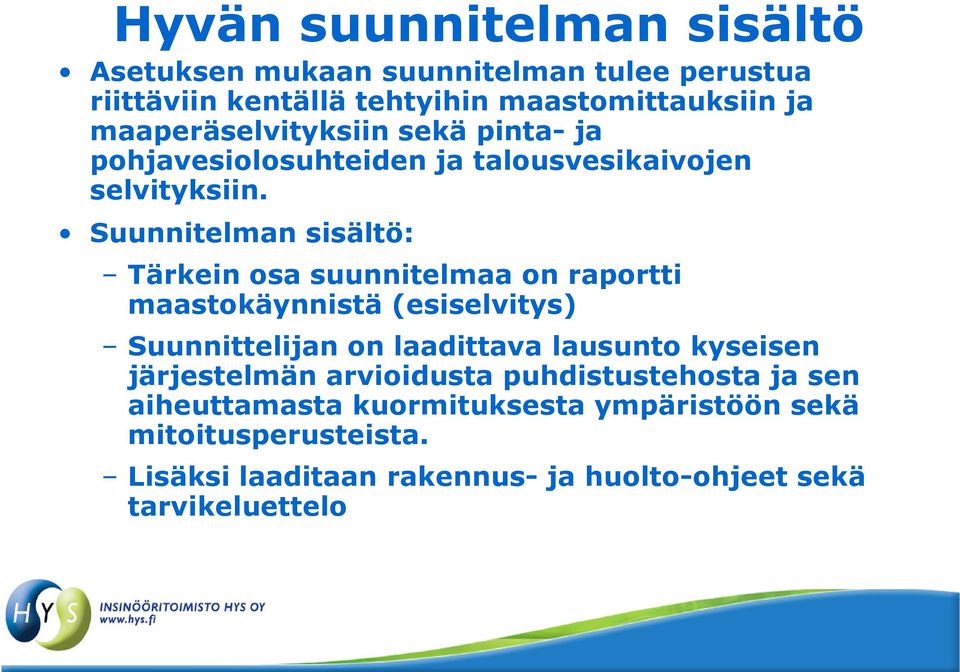

4 Hyvän suunnitelman sisältö Asetuksen mukaan suunnitelman tulee perustua riittäviin kentällä tehtyihin maastomittauksiin ja maaperäselvityksiin sekä pinta- ja pohjavesiolosuhteiden ja talousvesikaivojen selvityksiin. Suunnitelman sisältö: Tärkein osa suunnitelmaa on raportti maastokäynnistä (esiselvitys) Suunnittelijan on laadittava lausunto kyseisen järjestelmän arvioidusta puhdistustehosta ja sen aiheuttamasta kuormituksesta ympäristöön sekä mitoitusperusteista. Lisäksi laaditaan rakennus- ja huolto-ohjeet sekä tarvikeluettelo

Suunnitelman sisältö: Tärkein osa suunnitelmaa on raportti maastokäynnistä (esiselvitys) Suunnittelijan on laadittava lausunto

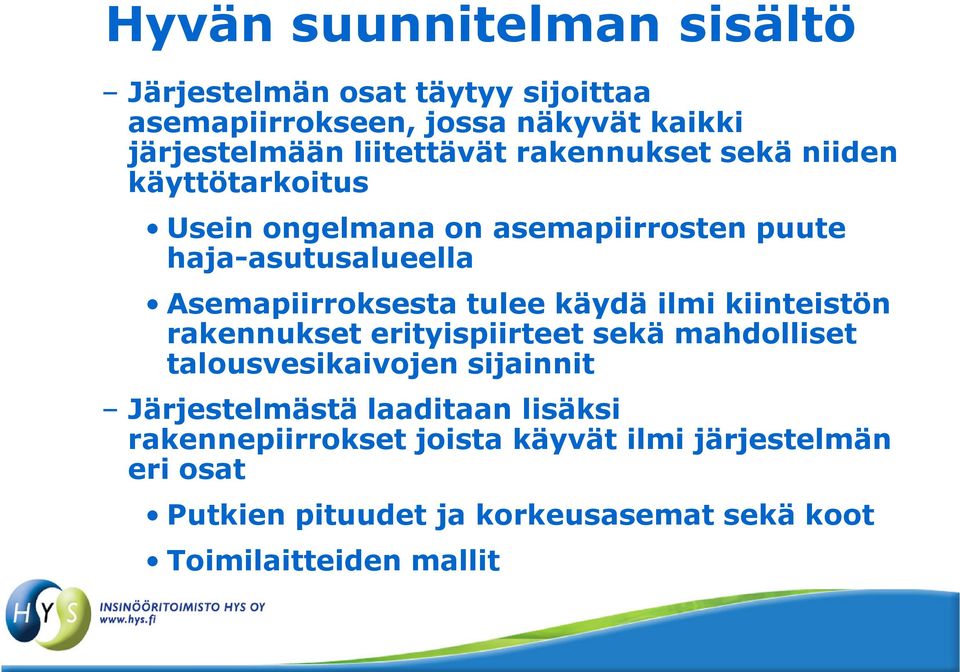

5 Hyvän suunnitelman sisältö Järjestelmän osat täytyy sijoittaa asemapiirrokseen, jossa näkyvät kaikki järjestelmään liitettävät rakennukset sekä niiden käyttötarkoitus Usein ongelmana on asemapiirrosten puute haja-asutusalueella Asemapiirroksesta tulee käydä ilmi kiinteistön rakennukset erityispiirteet sekä mahdolliset talousvesikaivojen sijainnit Järjestelmästä laaditaan lisäksi rakennepiirrokset joista käyvät ilmi järjestelmän eri osat Putkien pituudet ja korkeusasemat sekä koot Toimilaitteiden mallit

käydä ilmi kiinteistön rakennukset erityispiirteet sekä mahdolliset talousvesikaivojen sijainnit Järjestelmästä laaditaan

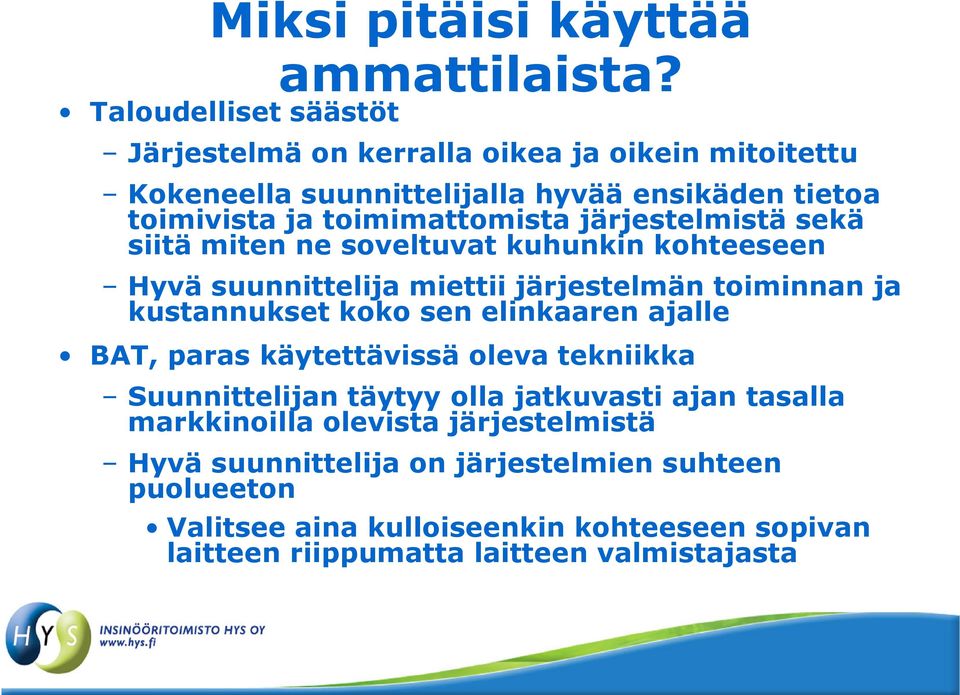

6 Miksi pitäisi käyttää ammattilaista? Taloudelliset säästöt Järjestelmä on kerralla oikea ja oikein mitoitettu Kokeneella suunnittelijalla hyvää ensikäden tietoa toimivista ja toimimattomista järjestelmistä sekä siitä miten ne soveltuvat kuhunkin kohteeseen Hyvä suunnittelija miettii järjestelmän toiminnan ja kustannukset koko sen elinkaaren ajalle BAT, paras käytettävissä oleva tekniikka Suunnittelijan täytyy olla jatkuvasti ajan tasalla markkinoilla olevista järjestelmistä Hyvä suunnittelija on järjestelmien suhteen puolueeton Valitsee aina kulloiseenkin kohteeseen sopivan laitteen riippumatta laitteen valmistajasta

järjestelmistä sekä siitä miten ne soveltuvat kuhunkin kohteeseen Hyvä suunnittelija miettii järjestelmän toiminnan ja kustannukset koko sen elinkaaren

7 Miksi pitäisi käyttää ammattilaista? Suunnitelmista tulee selkeät ja standardien mukaiset Piirrosmerkit Kaikki suunnitelmat sisältävät samat osat Yhteenveto tehdään kunnan omalle lomakkeelle (jos sellainen on) Helpottaa toimintaa kunnassa Suunnittelija on aina yhteydessä kohdekuntaan erityismääräyksien huomioimiseksi

suunnitelmat sisältävät samat osat Yhteenveto tehdään kunnan omalle lomakkeelle

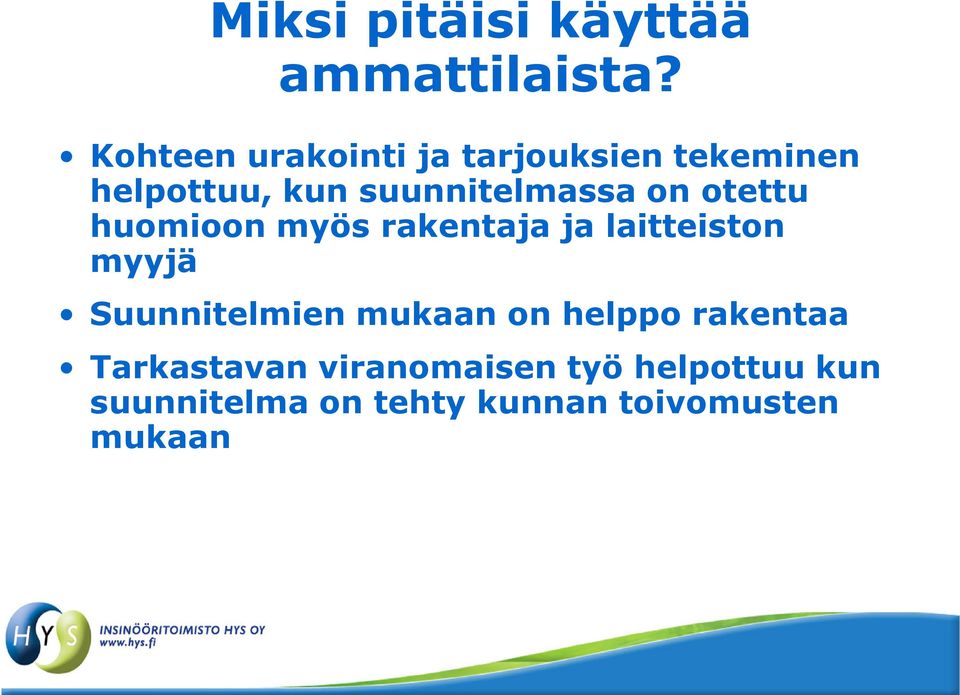

8 Miksi pitäisi käyttää ammattilaista? Kohteen urakointi ja tarjouksien tekeminen helpottuu, kun suunnitelmassa on otettu huomioon myös rakentaja ja laitteiston myyjä Suunnitelmien mukaan on helppo rakentaa Tarkastavan viranomaisen työ helpottuu kun suunnitelma on tehty kunnan toivomusten mukaan

on otettu huomioon myös rakentaja ja laitteiston myyjä Suunnitelmien

10 Jätevesijärjestelmänvalinta Järjestelmä tulee valita jokaiselle kiinteistölle erikseen Valintaan vaikuttavat useat tekijät: 1.Kiinteistön koko Pienelle tontille maaperäkäsittelyn tekeminen on yleensä hankalaa ellei mahdotonta 2.Kiinteistön sijainti Varsinkin pohjavesialueella sijaitsevat kiinteistöt kaventavat valinnan mahdollisuuksia Sijainti saattaa vaikuttaa myös puhdistamon lokatyhjennysmahdollisuuksiin

Kiinteistön koko Pienelle tontille maaperäkäsittelyn tekeminen on yleensä hankalaa ellei mahdotonta 2.

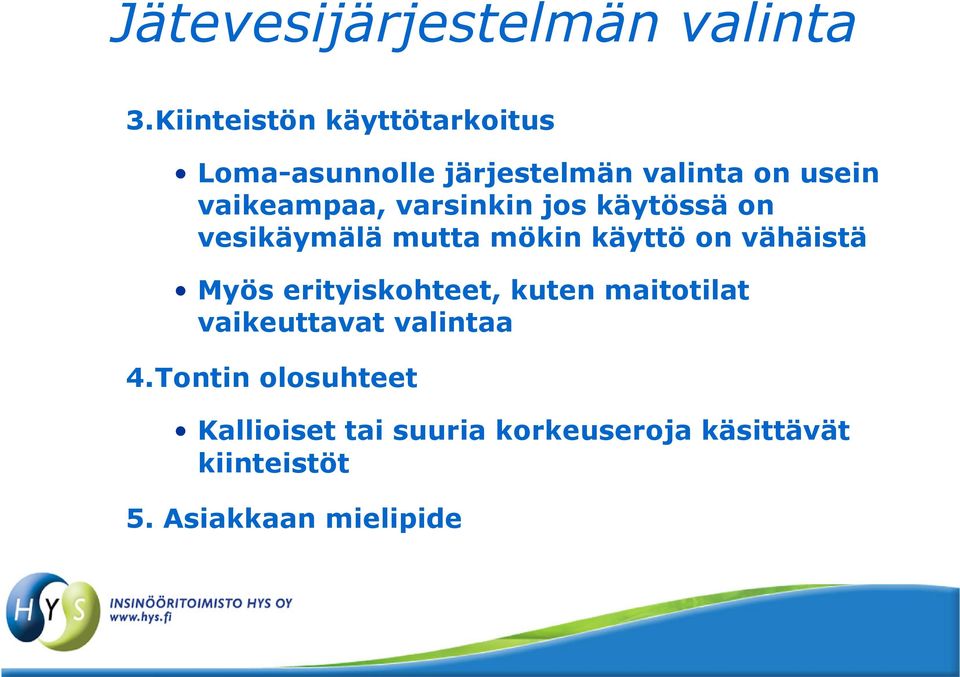

11 Jätevesijärjestelmänvalinta 3.Kiinteistön käyttötarkoitus Loma-asunnolle järjestelmän valinta on usein vaikeampaa, varsinkin jos käytössä on vesikäymälä mutta mökin käyttö on vähäistä Myös erityiskohteet, kuten maitotilat vaikeuttavat valintaa 4.Tontin olosuhteet Kallioiset tai suuria korkeuseroja käsittävät kiinteistöt 5. Asiakkaan mielipide

varsinkin jos käytössä on vesikäymälä mutta mökin käyttö on vähäistä Myös

12 Jätevesijärjestelmänvalinta 6. Jäteveden laatu Varsinkin mökkikohteet (harmaa/musta) Erityiskohteet Yleensä valitaan muutama kiinteistölle soveltuva vaihtoehto jotka esitellään asiakkaalle Lopullisen valinnan ja suunnittelun kohteen tekee asiakas, Suunnitelmat laaditaan yhdestä vaihtoehdosta (kuntien toivomus)

valitaan muutama kiinteistölle soveltuva vaihtoehto jotka esitellään

13 Jätevesijärjestelmänvalinta Eri puhdistusmenetelmien ominaisuuksia Maaperäimeytys Mökkikohteet Tilantarve voi olla suuri Harmaat vedet Harvoin kaikki jätevedet Ei pohjavesialueelle Maaperäsuodatus Kaikille jätevesille tehostetulla fosforinpoistolla (pl. ns lievennetyt alueet)

Harvoin kaikki jätevedet Ei pohjavesialueelle Maaperäsuodatus

14 Jätevesijärjestelmänvalinta Vaatii ison tilan tontilta Vaatii sopivan korkeuseron Sopii hyvin satunnaiseen käyttöön Erillisviemäröinti Varustelluille loma-asunnoille käytännöllinen Vaatii tilaa Rakennuksen sisällä tulee olla erilliset putket Rakennuksen sisällä tulee olla erilliset putket mustille ja harmaille vesille

loma-asunnoille käytännöllinen Vaatii tilaa Rakennuksen sisällä tulee olla

15 Maaimeyttämö MAAPUHDISTAMOT Maasuodattamo Jätevesi puhdistuu maapuhdistamoissa mekaanisest kemiallisesti ja biologisesti

16 MAAPUHDISTAMOT Useamman kiinteistön yhteiskäsittely Voidaan rakentaa, myös suodatus Maasuodattamo tehostetulla fosforin poistolla

17 MAAPUHDISTAMOIDEN PLUSSAT JA MIINUKSET + Vähäinen huollon tarve + Perusmenetelmien hinnat vertailukelpoisia viemäröintikustannuksiin verrattuna - Puhdistusteho laskee erityisesti fosforin osalta - Suuri tilan tarve - Maamassat vaihdettava vuoden välein - Puhdistus perustuu mikrobitoimintaan, joka ei salli pitkiä kuormittamattomia kausia

erityisesti fosforin osalta - Suuri tilan tarve - Maamassat vaihdettava 15-20 vuoden

18 Jätevesijärjestelmänvalinta Biologiset suodattimet Soveltuvat hyvin vähäisten vesien käsittelyyn esimerkiksi loma-asunnoilla Pienpuhdistamot Kaikkien vesien käsittelyyn Menee pieneen tilaan tontilla Vaatii sähköjen vetämisen Tarvitsee jatkuvaa kuormitusta (ei loma-asunnolle)

Pienpuhdistamot Kaikkien vesien käsittelyyn Menee pieneen tilaan

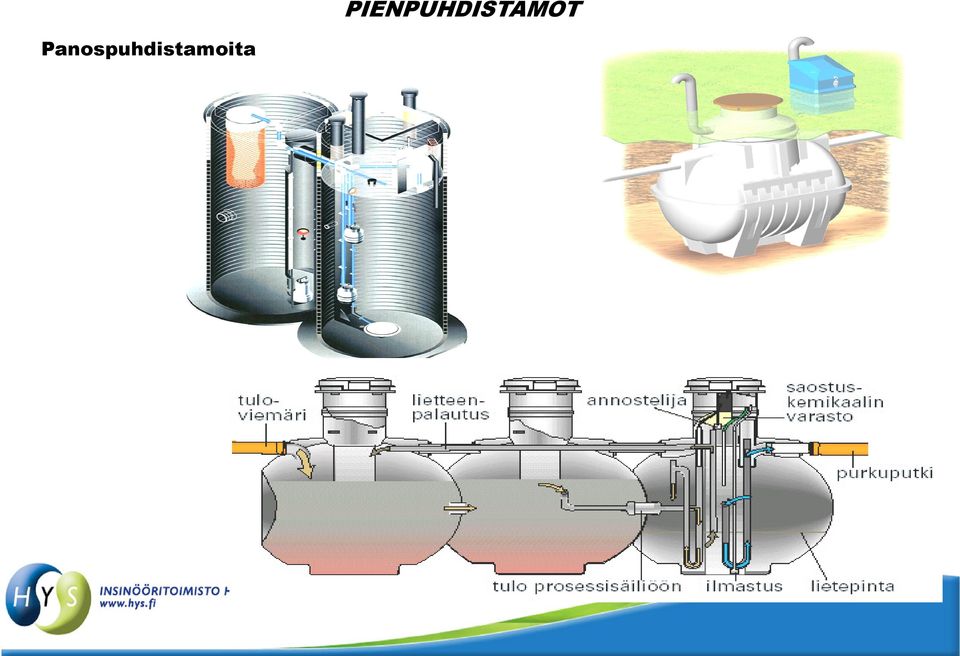

19 Panospuhdistamoita PIENPUHDISTAMOT

20 Biologiset suodatinpuhdistamot PIENPUHDISTAMOT

21 Insinööritoimisto HYS Oy Insinööritoimisto HYS Oy on sitoutumaton, laitteistovalmistajasta riippumaton suunnittelutoimisto HYS Oy on tehnyt yli 600 erilaista yksittäisen talouden jätevesien käsittelysuunnitelmaa, kaikki yksilöllisesti, juuri asukkaan tarpeiden ja kiinteistön ominaisuuksien mukaan HYS Oy:ssä työskentelevällä Antti Heinosella on FISE Oy:n myöntämä Hajaasutuksen vesihuollon suunnittelijan A-pätevyys HYS huomioi aina myös vanhojen rakenteiden käyttömahdollisuudet (esim. hyväkuntoiset vanhat saostuskaivot voidaan usein hyödyntää uudessa järjestelmässä) Lähtökohtana on suunnitella sellainen järjestelmä, joka on järkevä ja edullinen sen käyttäjälle, ei myydä mahdollisimman kallista järjestelmää Muita varmasti puolueettomia jätevesisuunnittelijoita ja sitoutumatonta tietoa löydät osoitteesta
