2 Sisällysluettelo Yhteystiedot... 3 Taajuusmuutos... 4 Taajuusmuutos aikataulu... 5 UHF -antennit... 6 VHF -antennit... 8 LTE suotimet... 9 Mastovahvistinpaketti Mastosuodin UHF -esivahvistin Pientalovahvistimet LEM AT 406 SAW Päävahvistin LEM AT 405 SAW Päävahvistin LEM ATv 450 SAW Päävahvistin Ikusi ONE 118 Päävahvistin Kathrein MSK 30 -Mittalaite Digiair PRO T2/C

3 ANTENNITEKNIIKAA AMMATTILAISILLE Yhteystiedot Ammattielektroniikan myyntiin ja järjestelmäasennuksiin liittyvissä asioissa Teitä palvelevat: Pertti Kauko Avainasiakaspäällikkö puh Jani Väisänen Aluepäällikkö puh Otto Hartikainen Aluepäällikkö puh Pasi Löppönen Myyntijohtaja Puh Gsm Osoite: Laatuantenni Oy, Rälssintie 4, HELSINKI Puhelinnumero: +358 (0) (Varalla: ) Faksi: +358 (0) Sähköpostit: Myymälä on avoinna ma pe klo

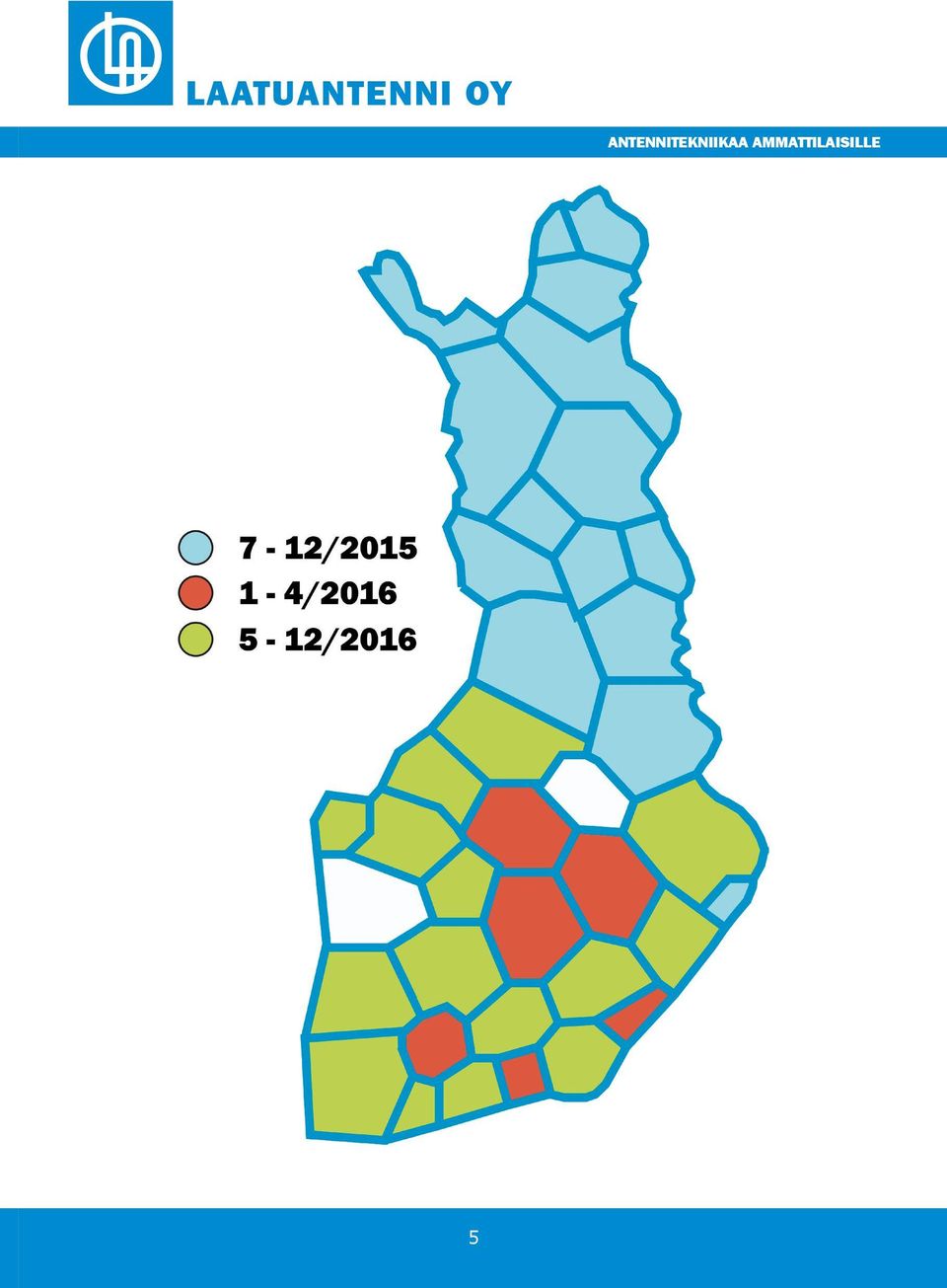

4 Taajuusmuutos 700MHz Osa antennitelevisioverkon käyttämistä taajuuksista siirtyy vuoden 2017 alussa langattoman 700MHz laajakaistan käyttöön. Taajuusmuutokset ovat välttämättömiä kaikissa yhteisantennikiinteistöissä: kerrostalot, rivitalot ja paritalot. Antennitelevision taajuusalueen muuttuessa, on lähetystaajuuksia järjesteltävä uudelleen. Tämän vuoksi huomattava määrä Digitan UHF-taajuusalueen lähetysverkon päälähettimien ja täytelähettimien käyttämistä taajuuksista muuttuu. Käyttöön jäävät UHF kanavat E21-E48. Taajuusmuutos tulee käytännössä vaikuttamaan kaikkiin suomalaisiin antenni-tv-kotitalouksiin seuraavan 2016 vuoden aikana. Kyseessä onkin digi-tv-ajan suurin kuluttajiin vaikuttava verkkomuutos. Kaikkien yhteisantennijärjestelmien päävahvistimet on viritettävä sen jälkeen. Kun uudet taajuudet on otettu alueella käyttöön tulee antennijärjestelmän päävahvistin virittää uudelleen. Päävahvistin voidaan joutua uusimaan uudelleenvirityksen yhteydessä, joten vanhojen antennijärjestelmien kunto on hyvä tarkistuttaa etukäteen. Tämän vuoksi yhteisantennikiinteistöjä hoitavien isännöitsijöiden kannattaa olla yhteydessä paikalliseen antenniurakoitsijaan jo nyt koska on tärkeää ennakoida antennijärjestelmien viritystarve, ja myös varauduttava ruuhkiin antennijärjestelmien muutostöissä. Päälähetinasemilla tehtävien taajuusmuutosten jälkeen televisiolähetykset lähetetään rinnakkain sekä uusilla että vanhoilla taajuuksilla 1-4 viikon ajan, jolloin antenniurakoitsijoiden on tehtävä taloyhtiöissä viritystyöt. Antenniurakoitsijan tehtyä viritystyöt kiinteistössä on taloyhtiön asukkaiden tehtävä televisioiden tai digiboksien kanavahaku uudelleen. Useimmat tv-vastaanottimet tekevät kanavahaun automaattisesti. Taloyhtiöiden velvollisuus on tiedottaa asukkaille ajankohdasta, jolloin kanavahaku on tehtävä. Siirtovelvoite eli niin kutsuttu must carry sääntely perustuu tietoyhteiskuntakaaren 227 :ään. Siirtovelvoitteen alaisia televisiokanavia ovat : YLE TV1 HD, YLE TV2 HD, YLE FEM HD, YLE TEEMA HD nämä näkyvät DNA VHF verkkojen peittoalueella. Asunto-osakeyhtiön, kiinteistöosakeyhtiön tai muun niihin verrattavan yhteisantennijärjestelmän ylläpitäjän on huolehdittava siitä, että edellä mainitut ohjelmistot ja palvelut ovat käyttäjien saatavilla Omakotitaloissa ja niissä pientaloissa, joissa ei ole yhteisantennijärjestelmää, ei yleensä tarvita muutostöitä. Mikäli antennijärjestelmä on kunnossa, riittää television tai digiboksin kanavahaku sen jälkeen, kun taajuusmuutokset alueella on tehty. Lisätietoa taajuusmuutosten tarkemmista aikatauluista löytyy. ja Viestintäviraston verkkosivuilta. 4

5 5 ANTENNITEKNIIKAA AMMATTILAISILLE

6 ANTENNITEKNIIKAA AMMATTILAISILLE UHF-antennit ISKRA UHF-antennit ovat mekaanisesti kestäviä ja ominaisuuksiltaan suorituskykyisiä antenneja, joissa on suuri vahvistus ja hyvä etutakasuhde - ihanteellisia digitaalisten TVsignaalien vastaanottoon. Kaikissa ISKRA UHF- antennimalleissamme on LTE 700 SAW-suodin. LTE 700 -suodatin päästää läpi taajuusalueen MHz eli kanavat E21-E48, mutta leikkaa pois taajuusalueen 694 MHz:stä ylöspäin. LTE 700-suodatin leikkaa pois jyrkästi sekä LTE700 kaistan että GSM 900-matkapuhelinverkon taajuusalueen. ISKRA SAW -suodatintekniikka takaa häiriöttömän UHFsignaalin vastaanoton häiriöalttiissakin vastaanottoolosuhteessa. R TEKNISET TIEDOT Tyyppi LAi 27 LTE700 LAi 44 LTE 700 LAi 91 LTE700 LAi 47 Triplex Snro Impedanssi Ω Kanavat Elementit Vahvistus Etutakasuhde db Avauskulma H/V >26 37 /42 70,6 N >27 33 /41 121,6 N >30 28 /37 150,0 N /35 90,2 N 1190 db 6 Tuuli- Pituus kuorma 120 mm km/h

7 UHF-antennit ENGEL-antennit ovat ammattilaisen antenneja, joissa on suuri vahvistus ja hyvä suuntaavuus - ihanteellisia digitaalisten TV-signaalien vastaanottoon. Engel-antennien asennettavuus on huippuluokkaa. Symmetrointimuuntaja voidaan asennuksen ajaksi irrottaa antennin rungosta ja painaa paikoilleen kaapelin kytkennän jälkeen. Kaapelin kytkentä suoritetaan F-liittimellä, mikä tekee liitoksesta varman ja luotettavan. F-liitin suojataan antennin mukana toimitetta-valla kumitiivisteellä. Engel-antennit on pakattu tilaa säästäen takaheijastin irrotettuna ja antennin runko kahteen osaan jaettuna. TEKNISET TIEDOT Tyyppi Snro Impedanssi Ω AN 6000 LTE700 AN 6001 LTE700 AN 6021 LTE700 AN 6008 LTE700 UHF-alueen antennit mastoille Ø mm (AN6021B Ø mm) Kanavat E kpl db db Elementit Maksimivahvistus Etutakasuhde Avauskulma Tuulikuorma (150 km/h) Pituus ,9 Kp , Kp , Kp ,5 Kp 1000 mm 7

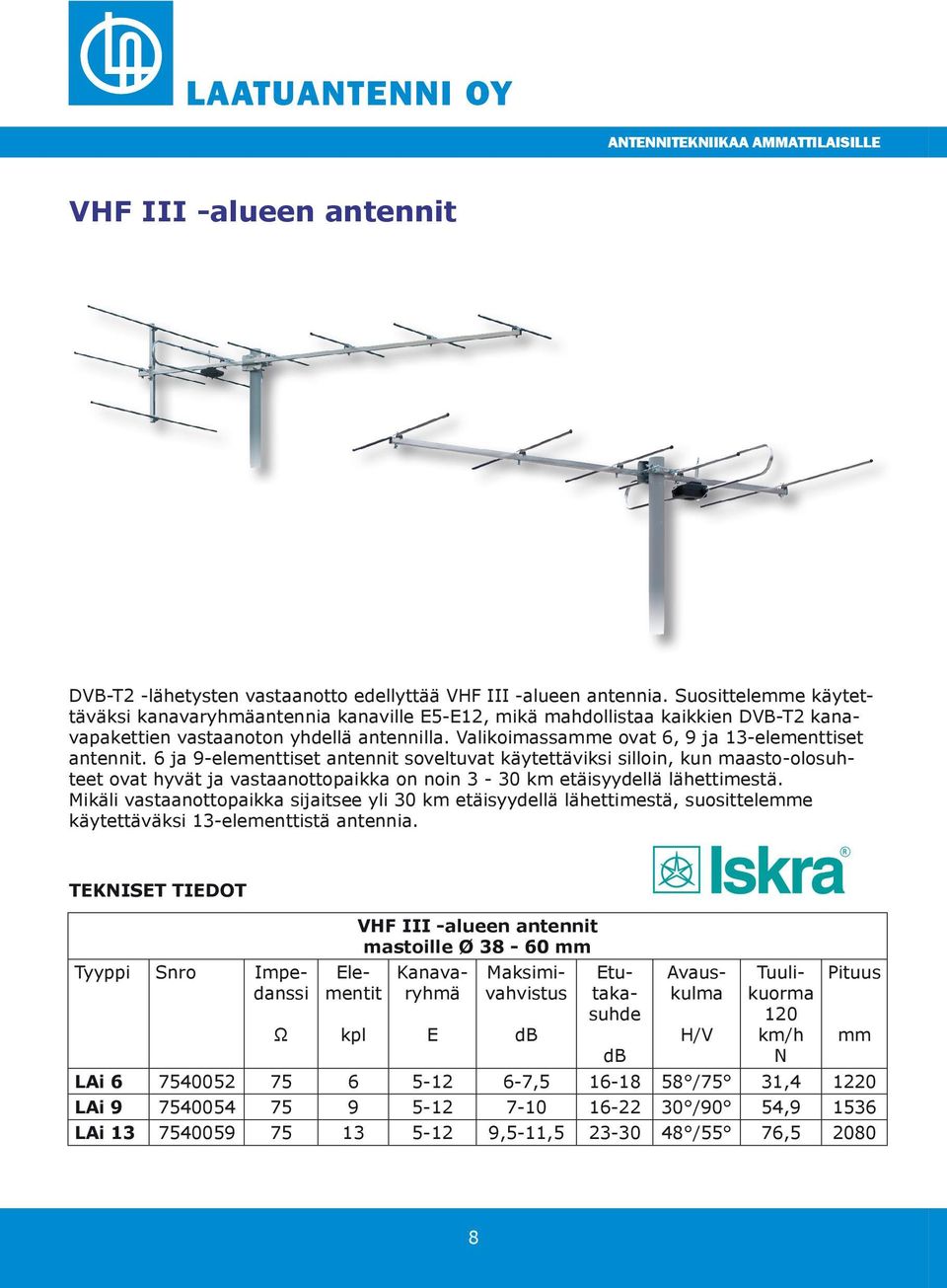

8 VHF III -alueen antennit DVB-T2 -lähetysten vastaanotto edellyttää VHF III -alueen antennia. Suosittelemme käytettäväksi kanavaryhmäantennia kanaville E5-E12, mikä mahdollistaa kaikkien DVB-T2 kanavapakettien vastaanoton yhdellä antennilla. Valikoimassamme ovat 6, 9 ja 13-elementtiset antennit. 6 ja 9-elementtiset antennit soveltuvat käytettäviksi silloin, kun maasto-olosuhteet ovat hyvät ja vastaanottopaikka on noin 3-30 km etäisyydellä lähettimestä. Mikäli vastaanottopaikka sijaitsee yli 30 km etäisyydellä lähettimestä, suosittelemme käytettäväksi 13-elementtistä antennia. R TEKNISET TIEDOT Ω kpl VHF III -alueen antennit mastoille Ø mm E db db H/V Tyyppi Snro Impedanssi Elementit Kanavaryhmä Maksimivahvistus Etutakasuhde Avauskulma Tuulikuorma 120 km/h N Pituus LAi , /75 31, LAi /90 54, LAi ,5-11, /55 76, mm 8

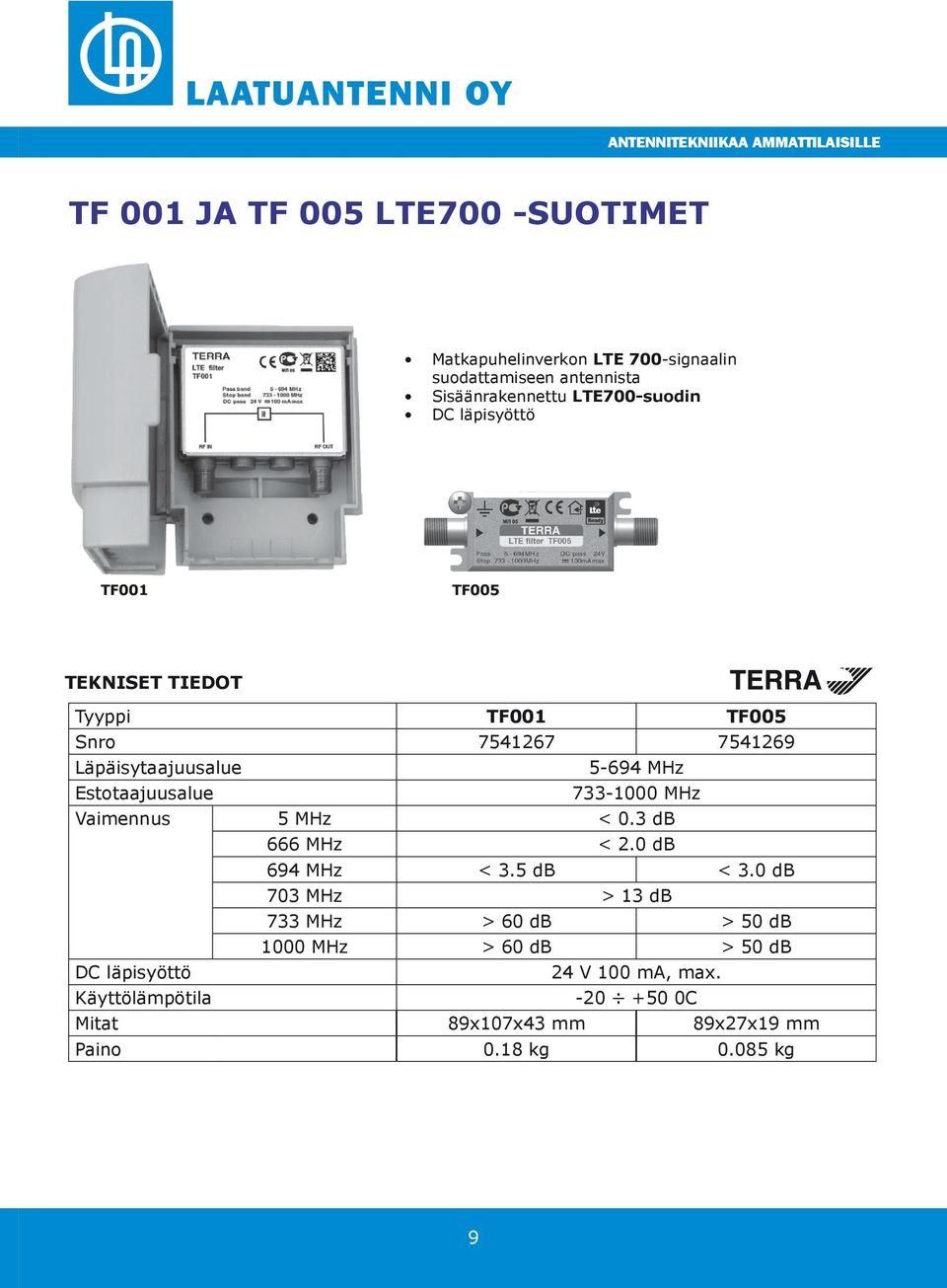

9 TF 001 JA TF 005 LTE700 -SUOTIMET Matkapuhelinverkon LTE 700-signaalin suodattamiseen antennista Sisäänrakennettu LTE700-suodin DC läpisyöttö TF001 TF005 TEKNISET TIEDOT Tyyppi TF001 TF005 Snro Läpäisytaajuusalue MHz Estotaajuusalue MHz Vaimennus 5 MHz < 0.3 db 666 MHz < 2.0 db 694 MHz < 3.5 db < 3.0 db 703 MHz > 13 db 733 MHz > 60 db > 50 db 1000 MHz > 60 db > 50 db DC läpisyöttö 24 V 100 ma, max. Käyttölämpötila C Mitat 89x107x43 mm 89x27x19 mm Paino 0.18 kg kg 9

10 MA 080TKIT MASTOVAHVISTINPAKETTI Terra MA 080TKIT mastovahvistinpaketti sisältää mastoon asennettavan vahvistiminen sekä tämän virtalähteen. MA 080T mastovahvistin Aluekohtaiset sisääntulot FM/III/UHF Sisäänrakennettu LTE700-suodin UHF-tulossa Säädettävä vahvistus jokaisella alueella Virransyöttö antennikaapelia pitkin Säänkestävä kotelointi PI 008 virtalähde Syöttää käyttöjännitteen mastovahvistimelle koaksiaali- kaapelin kautta 12 V DC / 100 ma Oikosulku- ja ylikuormitussuojattu Kaksi RF-ulostuloa 10

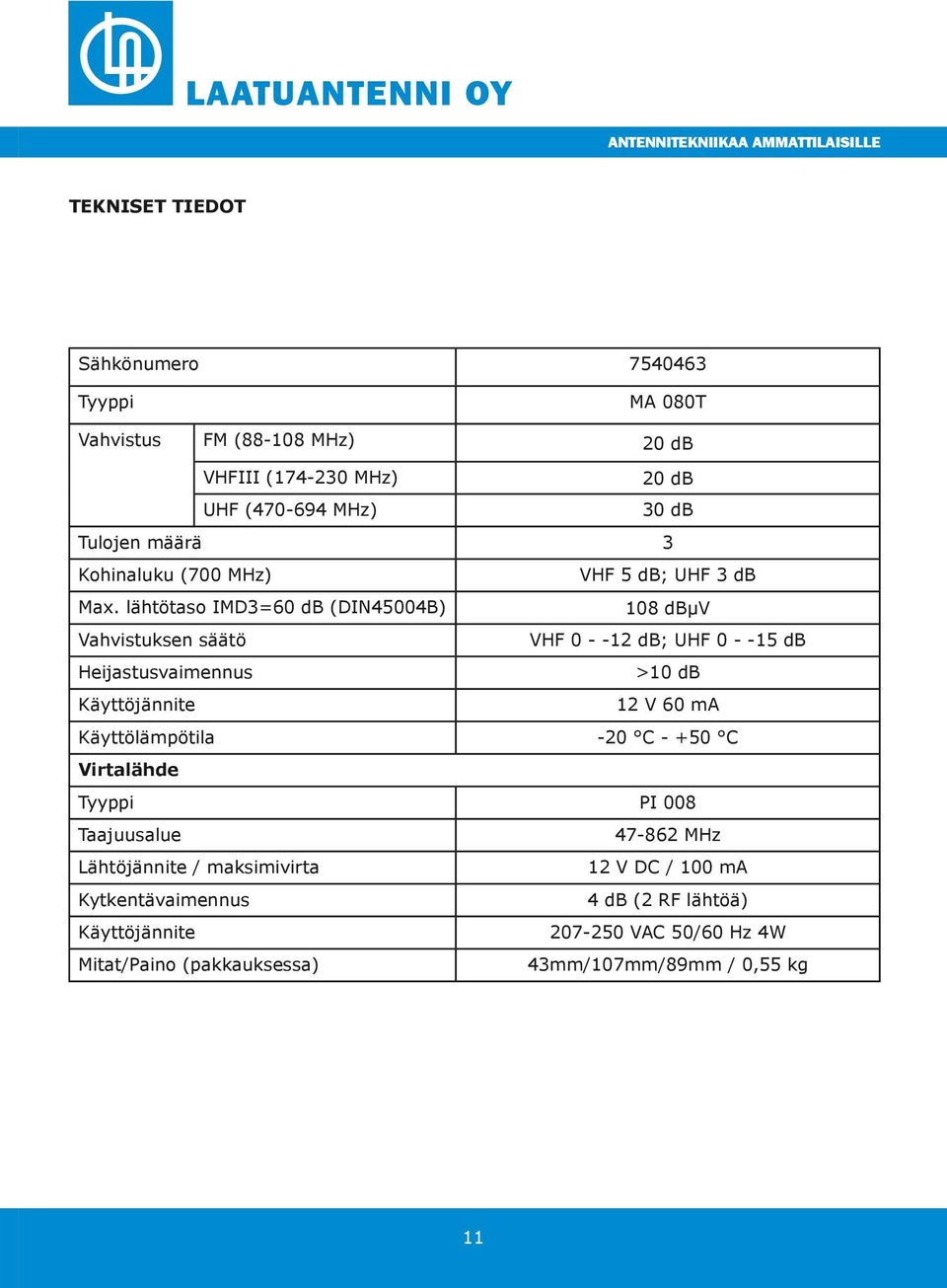

11 TEKNISET TIEDOT Sähkönumero Tyyppi MA 080T Vahvistus FM ( MHz) 20 db VHFIII ( MHz) 20 db UHF ( MHz) 30 db Tulojen määrä 3 Kohinaluku (700 MHz) VHF 5 db; UHF 3 db Max. lähtötaso IMD3=60 db (DIN45004B) 108 dbμv Vahvistuksen säätö VHF db; UHF db Heijastusvaimennus >10 db Käyttöjännite 12 V 60 ma Käyttölämpötila -20 C C Virtalähde Tyyppi PI 008 Taajuusalue MHz Lähtöjännite / maksimivirta 12 V DC / 100 ma Kytkentävaimennus 4 db (2 RF lähtöä) Käyttöjännite VAC 50/60 Hz 4W Mitat/Paino (pakkauksessa) 43mm/107mm/89mm / 0,55 kg 11

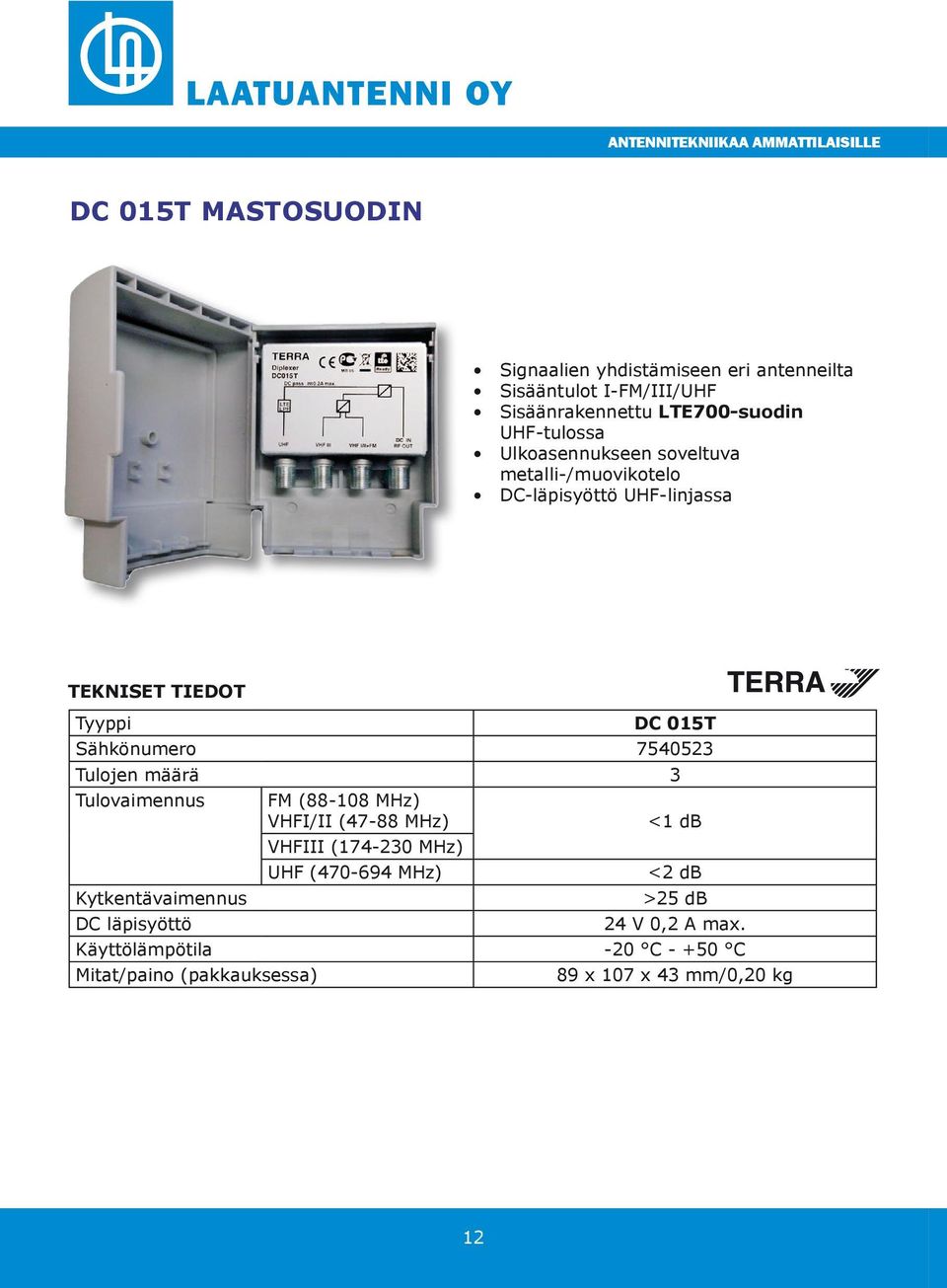

12 DC 015T MASTOSUODIN Signaalien yhdistämiseen eri antenneilta Sisääntulot I-FM/III/UHF Sisäänrakennettu LTE700-suodin UHF-tulossa Ulkoasennukseen soveltuva metalli-/muovikotelo DC-läpisyöttö UHF-linjassa TEKNISET TIEDOT Tyyppi DC 015T Sähkönumero Tulojen määrä 3 Tulovaimennus Kytkentävaimennus DC läpisyöttö FM ( MHz) VHFI/II (47-88 MHz) VHFIII ( MHz) UHF ( MHz) <1 db <2 db >25 db 24 V 0,2 A max. Käyttölämpötila -20 C C Mitat/paino (pakkauksessa) 89 x 107 x 43 mm/0,20 kg 12

13 AB 011T UHF ESIVAHVISTIN Terran AB 011T UHF-esivahvistimessa on sisäänrakennettu LTE700-suodin eli soveltuu käytettäväksi TV verkoissa, joissa käytetään UHF kanavia E21-E48. Pienikohinainen yhden tulon esivahvistin Sisäänrakennettu LTE700-suodin 13 db/26 db valittava vahvistus Ulkoasennuksiin soveltuva kotelointi Käyttöjännitteen syöttö lähtöliittimen kautta Säteilytiivis metallikotelointi muovikotelon sisällä TEKNISET TIEDOT Tyyppi AB 011T Snro Taajuusalue MHz Lähtöjä 1 Tuloja 1 Vahvistus (valittavissa kytkimellä) Max lähtötaso IMD3=60 db (DIN45004B) Heijastusvaimennus Kohinaluku Virran kulutus 13-26dB 108 dbµv > 10 db UHF 1.3 db (600 MHz) V / 60 ma. Käyttölämpötila C Mitat/Paino (pakkaus) 135 x 180 x 52 mm /0,7 kg 13

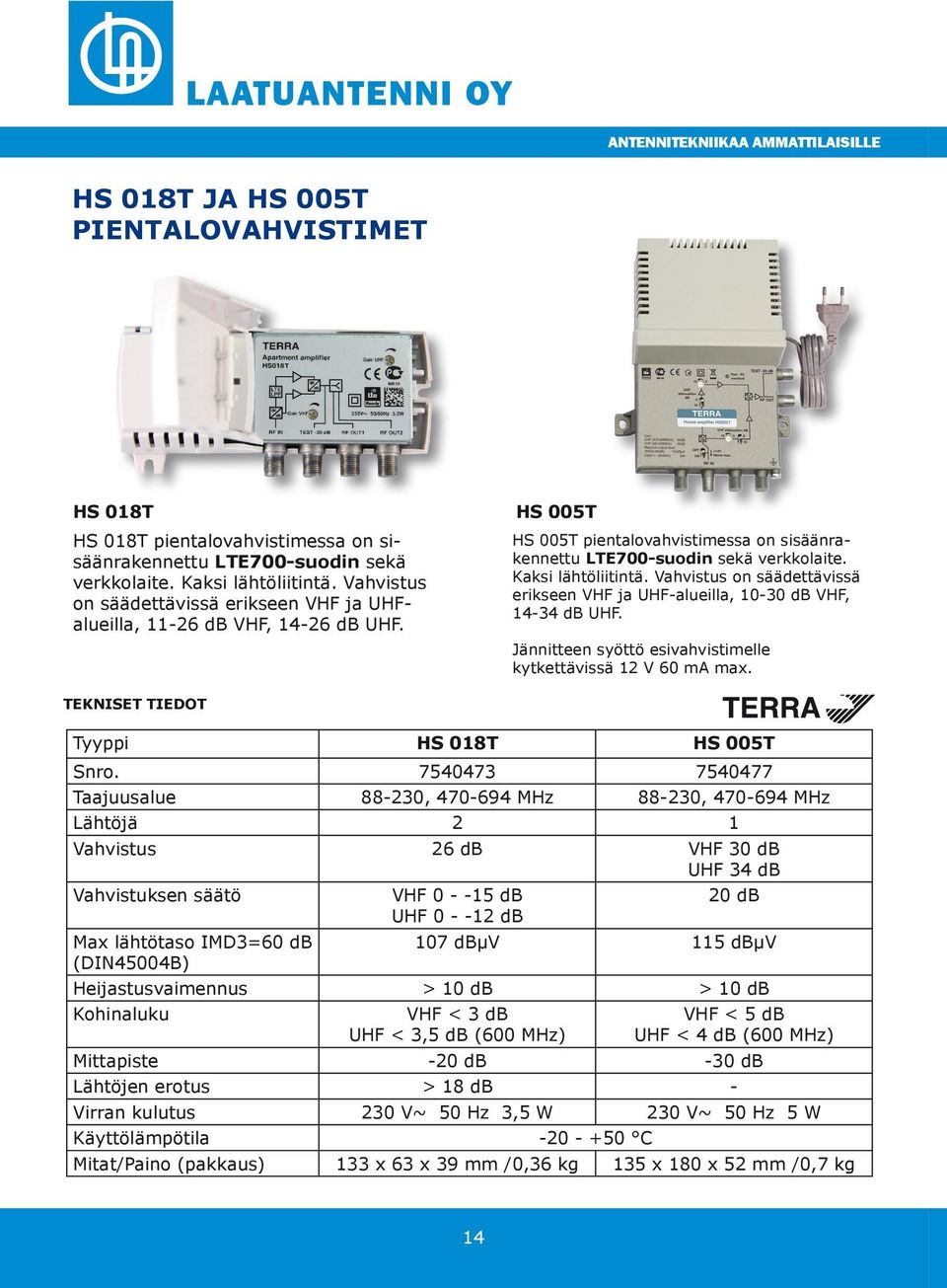

14 HS 018T JA HS 005T PIENTALOVAHVISTIMET HS 018T HS 018T pientalovahvistimessa on sisäänrakennettu LTE700-suodin sekä verkkolaite. Kaksi lähtöliitintä. Vahvistus on säädettävissä erikseen VHF ja UHFalueilla, db VHF, db UHF. HS 005T HS 005T pientalovahvistimessa on sisäänrakennettu LTE700-suodin sekä verkkolaite. Kaksi lähtöliitintä. Vahvistus on säädettävissä erikseen VHF ja UHF-alueilla, db VHF, db UHF. Jännitteen syöttö esivahvistimelle kytkettävissä 12 V 60 ma max. TEKNISET TIEDOT Tyyppi HS 018T HS 005T Snro Taajuusalue , MHz , MHz Lähtöjä 2 1 Vahvistus 26 db VHF 30 db UHF 34 db Vahvistuksen säätö Max lähtötaso IMD3=60 db (DIN45004B) VHF db UHF db 20 db 107 dbµv 115 dbµv Heijastusvaimennus > 10 db > 10 db Kohinaluku VHF < 3 db UHF < 3,5 db (600 MHz) VHF < 5 db UHF < 4 db (600 MHz) Mittapiste -20 db -30 db Lähtöjen erotus > 18 db - Virran kulutus 230 V~ 50 Hz 3,5 W 230 V~ 50 Hz 5 W Käyttölämpötila C Mitat/Paino (pakkaus) 133 x 63 x 39 mm /0,36 kg 135 x 180 x 52 mm /0,7 kg 14

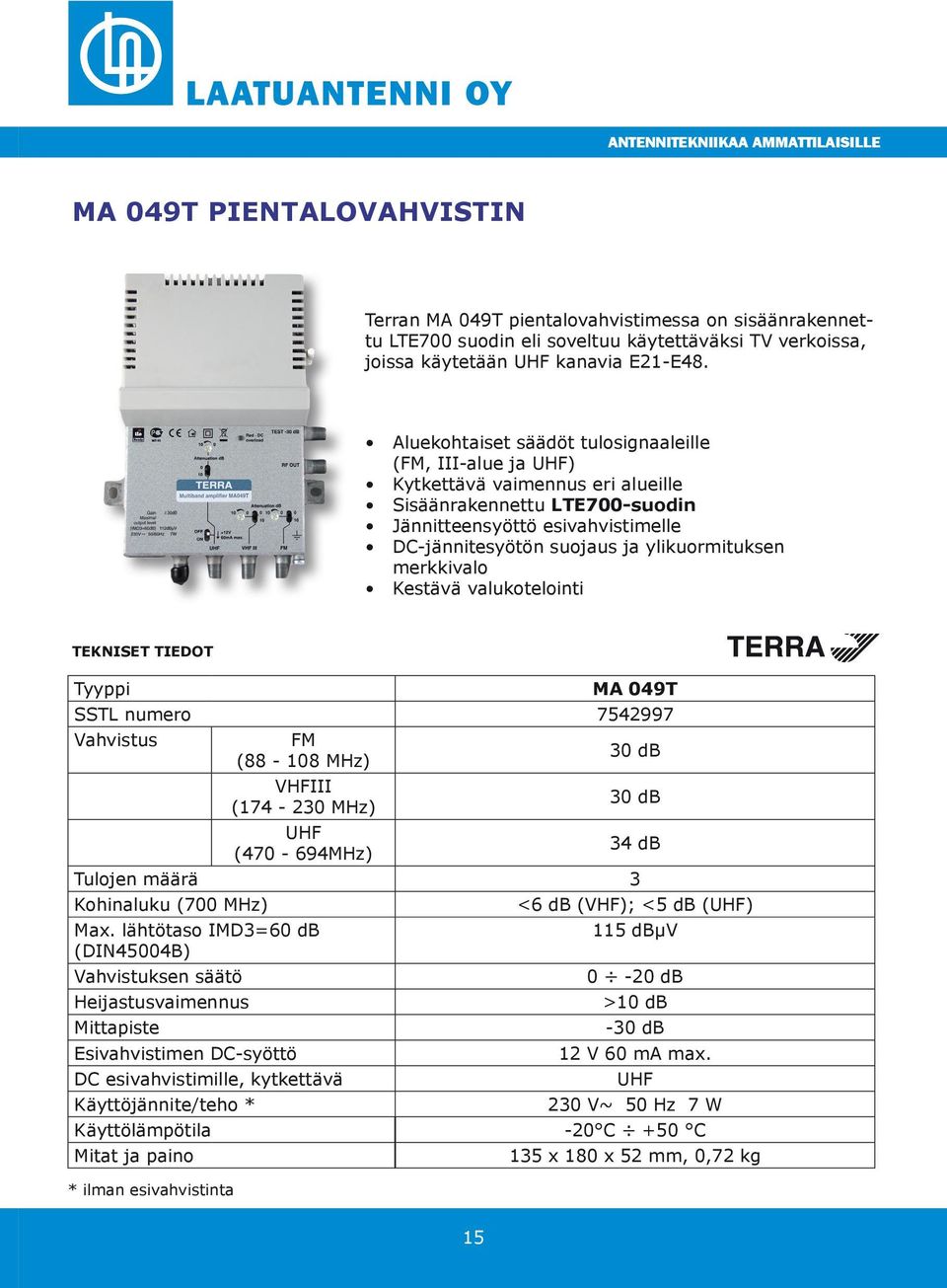

15 MA 049T PIENTALOVAHVISTIN Terran MA 049T pientalovahvistimessa on sisäänrakennettu LTE700 suodin eli soveltuu käytettäväksi TV verkoissa, joissa käytetään UHF kanavia E21-E48. Aluekohtaiset säädöt tulosignaaleille (FM, III-alue ja UHF) Kytkettävä vaimennus eri alueille Sisäänrakennettu LTE700-suodin Jännitteensyöttö esivahvistimelle DC-jännitesyötön suojaus ja ylikuormituksen merkkivalo Kestävä valukotelointi TEKNISET TIEDOT Tyyppi MA 049T SSTL numero Vahvistus FM ( MHz) VHFIII ( MHz) UHF ( MHz) 30 db 30 db 34 db Tulojen määrä 3 Kohinaluku (700 MHz) Max. lähtötaso IMD3=60 db (DIN45004B) Vahvistuksen säätö Heijastusvaimennus Mittapiste Esivahvistimen DC-syöttö DC esivahvistimille, kytkettävä Käyttöjännite/teho * <6 db (VHF); <5 db (UHF) 115 dbµv 0-20 db >10 db -30 db 12 V 60 ma max. UHF 230 V~ 50 Hz 7 W Käyttölämpötila -20 C +50 C Mitat ja paino * ilman esivahvistinta 135 x 180 x 52 mm, 0,72 kg 15

16 AT406SAW Ohjelmoitava AT406SAW soveltuu omilla antenneilla olevien kiinteistöjen päävahvistimeksi. UHF- tulot on LTE- suotimilla. Tämä takaa vahvistimen häiriöttömän toiminnan voimakkaankin LTE- kentän alueella olevissa vastaanottoolosuhteissa. Ominaisuuksia mm: Ohjelmointi laiteen etupaneellissa olevilla painikkeilla, erillistä ohjelmointilaitetta ei tarvita Ohjelmointi mahdollista myös Androind laitteella tai PC:llä Tallenna eri alueiden kanavataulukot helposti androidlaitteellesi tai PC:lle 6 ohjelmoitavaa UHF-kanavanippua, VHF III- ja FM-alue Tulot: 2 UHF, 1 VHF III ja 1 FM+VHF I Automaattinen kanavienhaku ja lähtötasonsäätö Kompakti koko - helppo sijoittaa 16

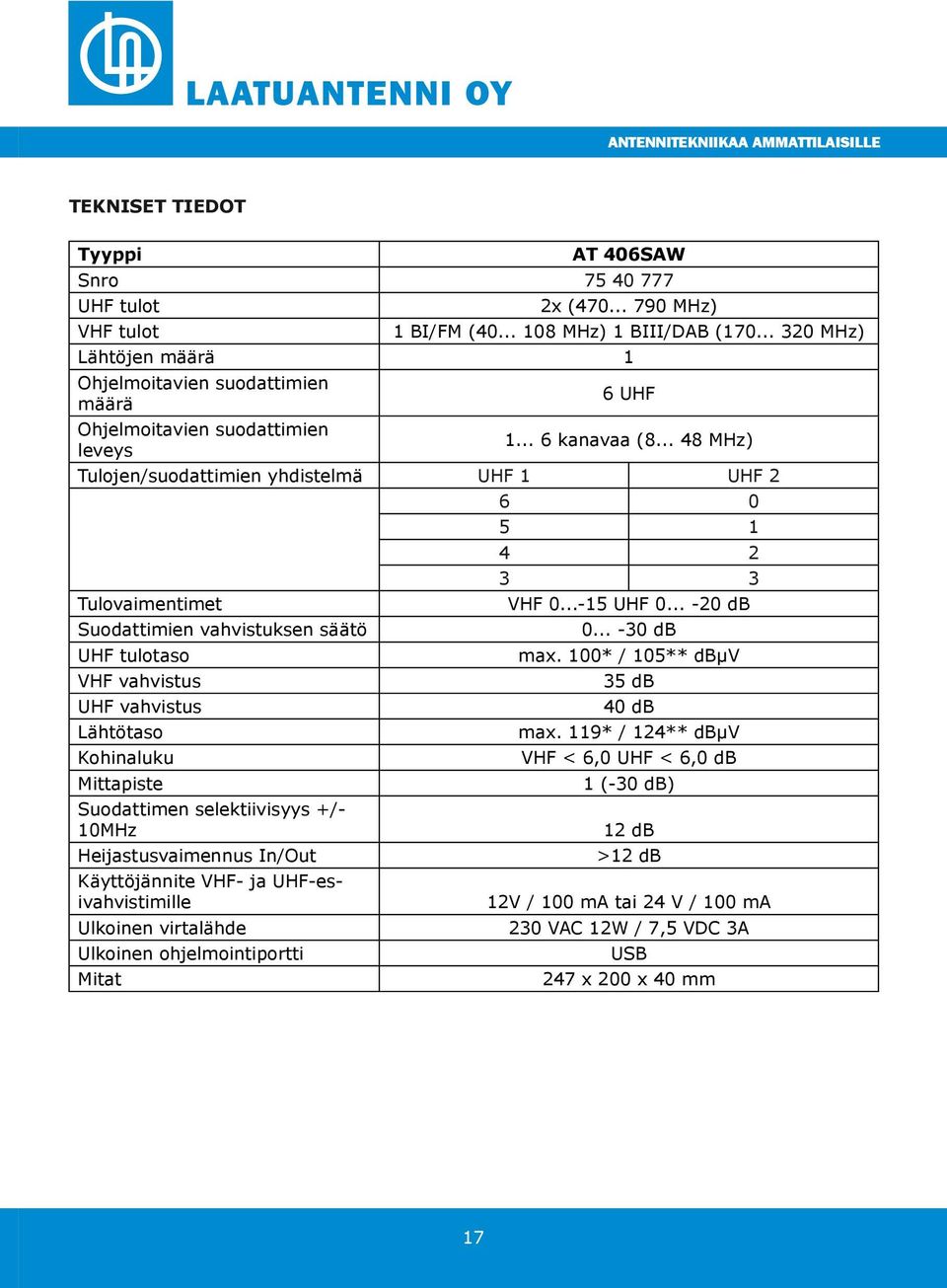

17 TEKNISET TIEDOT Tyyppi AT 406SAW Snro UHF tulot VHF tulot 2x ( MHz) 1 BI/FM ( MHz) 1 BIII/DAB ( MHz) Lähtöjen määrä 1 Ohjelmoitavien suodattimien määrä Ohjelmoitavien suodattimien leveys 6 UHF kanavaa ( MHz) Tulojen/suodattimien yhdistelmä UHF 1 UHF 2 Tulovaimentimet Suodattimien vahvistuksen säätö UHF tulotaso VHF vahvistus UHF vahvistus Lähtötaso Kohinaluku Mittapiste Suodattimen selektiivisyys +/- 10MHz Heijastusvaimennus In/Out Käyttöjännite VHF- ja UHF-esivahvistimille Ulkoinen virtalähde Ulkoinen ohjelmointiportti Mitat VHF UHF db db max. 100* / 105** dbμv 35 db 40 db max. 119* / 124** dbμv VHF < 6,0 UHF < 6,0 db 1 (-30 db) 12 db >12 db 12V / 100 ma tai 24 V / 100 ma 230 VAC 12W / 7,5 VDC 3A USB 247 x 200 x 40 mm 17

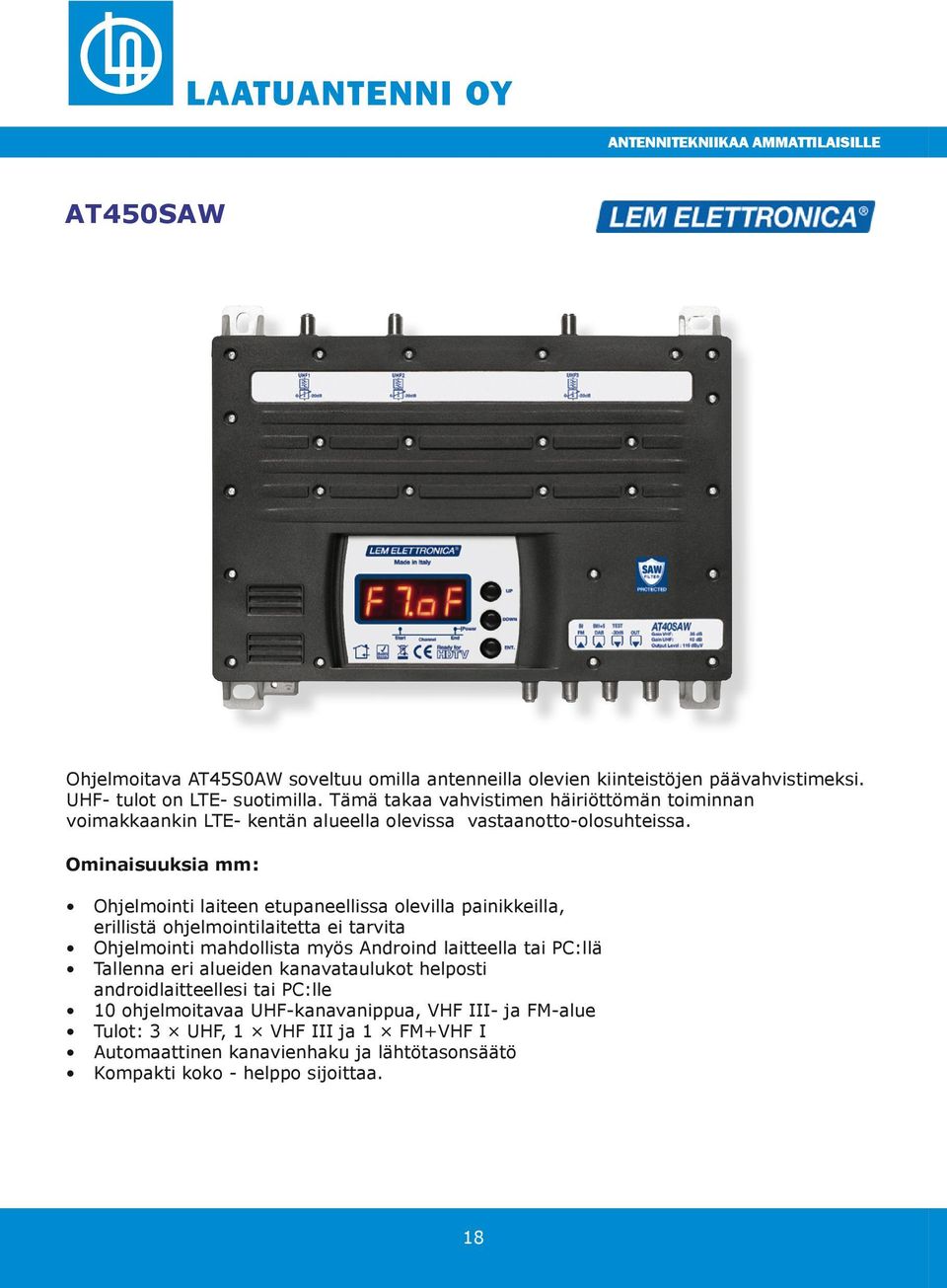

18 AT450SAW Ohjelmoitava AT45S0AW soveltuu omilla antenneilla olevien kiinteistöjen päävahvistimeksi. UHF- tulot on LTE- suotimilla. Tämä takaa vahvistimen häiriöttömän toiminnan voimakkaankin LTE- kentän alueella olevissa vastaanotto-olosuhteissa. Ominaisuuksia mm: Ohjelmointi laiteen etupaneellissa olevilla painikkeilla, erillistä ohjelmointilaitetta ei tarvita Ohjelmointi mahdollista myös Androind laitteella tai PC:llä Tallenna eri alueiden kanavataulukot helposti androidlaitteellesi tai PC:lle 10 ohjelmoitavaa UHF-kanavanippua, VHF III- ja FM-alue Tulot: 3 UHF, 1 VHF III ja 1 FM+VHF I Automaattinen kanavienhaku ja lähtötasonsäätö Kompakti koko - helppo sijoittaa. 18

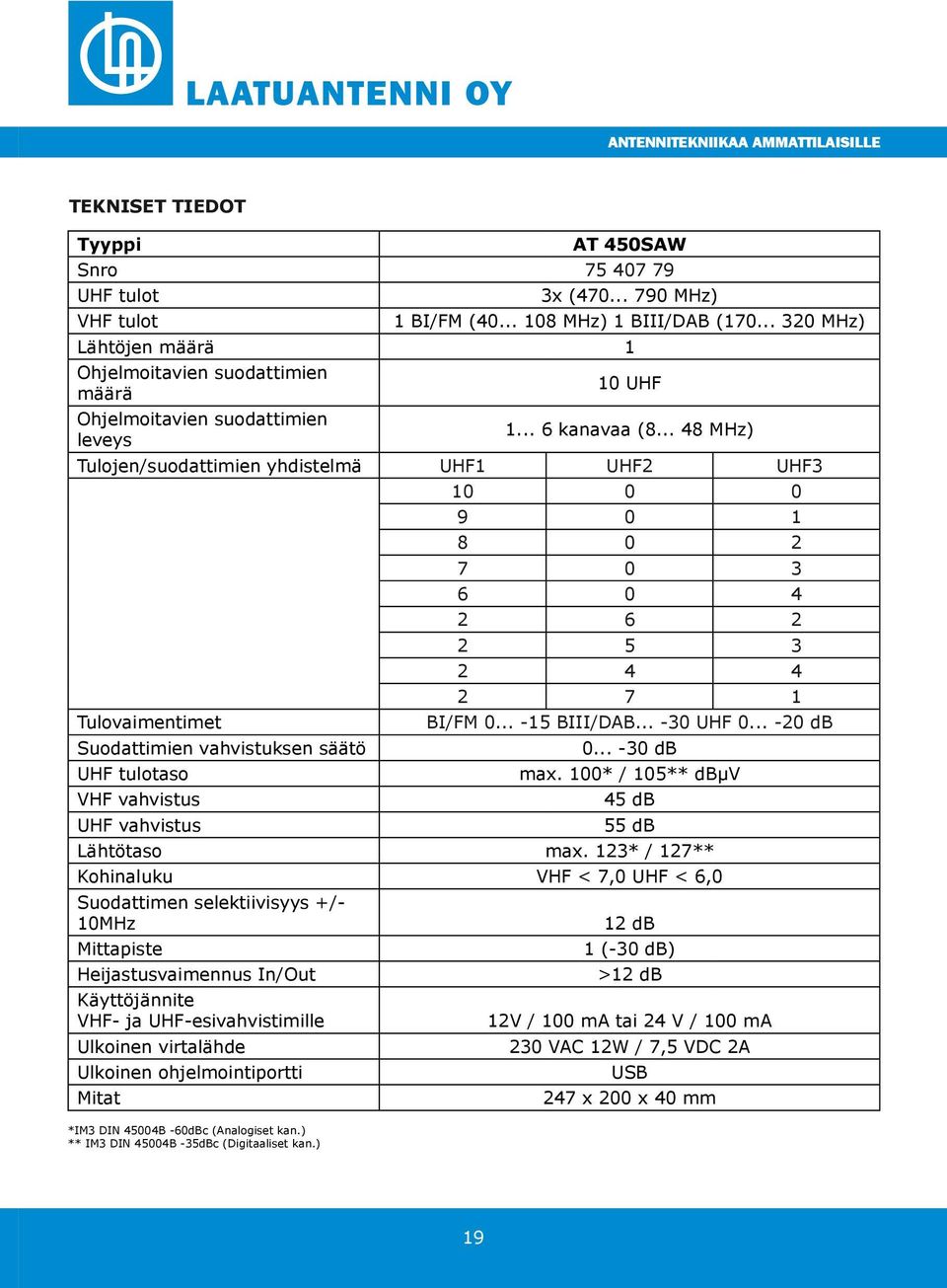

19 TEKNISET TIEDOT Tyyppi AT 450SAW Snro UHF tulot VHF tulot 3x ( MHz) 1 BI/FM ( MHz) 1 BIII/DAB ( MHz) Lähtöjen määrä 1 Ohjelmoitavien suodattimien määrä Ohjelmoitavien suodattimien leveys 10 UHF kanavaa ( MHz) Tulojen/suodattimien yhdistelmä UHF1 UHF2 UHF3 Tulovaimentimet Suodattimien vahvistuksen säätö UHF tulotaso VHF vahvistus UHF vahvistus BI/FM BIII/DAB UHF db db max. 100* / 105** dbμv 45 db 55 db Lähtötaso max. 123* / 127** Kohinaluku VHF < 7,0 UHF < 6,0 Suodattimen selektiivisyys +/- 10MHz Mittapiste Heijastusvaimennus In/Out Käyttöjännite VHF- ja UHF-esivahvistimille Ulkoinen virtalähde Ulkoinen ohjelmointiportti Mitat *IM3 DIN 45004B -60dBc (Analogiset kan.) ** IM3 DIN 45004B -35dBc (Digitaaliset kan.) 12 db 1 (-30 db) >12 db 12V / 100 ma tai 24 V / 100 ma 230 VAC 12W / 7,5 VDC 2A USB 247 x 200 x 40 mm 19

20 ATV450SAW Ohjelmoitava ATV450SAW soveltuu omilla antenneilla olevien kiinteistöjen päävahvistimeksi. UHF- tulot on LTE- suotimilla. Tämä takaa vahvistimen häiriöttömän toiminnan voimakkaankin LTE- kentän alueella olevissa vastaanotto-olosuhteissa. Ominaisuuksia mm: Ohjelmointi laiteen etupaneellissa olevilla painikkeilla, erillistä ohjelmointilaitetta ei tarvita Ohjelmointi mahdollista myös Androind laitteella tai PC:llä Tallenna eri alueiden kanavataulukot helposti androidlaitteellesi tai PC:lle 6 ohjelmoitavaa UHF- ja 4 VHF III-kanavanippua, FM-alue Tulot: 2 UHF, 1 VHF III ja 1 FM+VHF I Automaattinen kanavienhaku ja lähtötasonsäätö Kompakti koko - helppo sijoittaa 20

21 TEKNISET TIEDOT Tyyppi ATV 450SAW Snro UHF tulot VHF tulot 2 x ( MHz) 1 BI/FM ( MHz) 1 BIII/DAB ( MHz) Lähtöjen määrä 1 Ohjelmoitavien suodattimien määrä Ohjelmoitavien suodattimien leveys 6 UHF + 4 VHF kanavaa ( MHz) Tulojen/suodattimien yhdistelmä UHF1 UHF2 BIII/DAB Tulovaimentimet Suodattimien vahvistuksen säätö UHF tulotaso VHF vahvistus UHF vahvistus Lähtötaso BI/FM BIII/DAB UHF db db max. 100* / 105** dbμv 45 db 55 db max. 123*/127** dbμv Kohinaluku VHF < 7,0 UHF < 6,0 Mittapiste Suodattimen selektiivisyys +/- 10MHz Heijastusvaimennus In/Out Käyttöjännite VHF- ja UHF-esivahvistimille Ulkoinen virtalähde Ulkoinen ohjelmointiportti Mitat *IM3 DIN 45004B -60dBc (Analogiset kan.) ** IM3 DIN 45004B -35dBc (Digitaaliset kan.) 1 (-30 db) 12 db >12 db 12V / 100 ma tai 24 V / 100 ma 230 VAC 12W / 7,5 VDC 2A USB 247 x 200 x 40 mm 21

22 IKUSI ONE 118 Ominaisuudet Ohjelmointi laitteen kannessa olevalla kytkimellä, erillistä ohjelmointisäädintä ei tarvita Automaattinen asennustoiminto Kaikki asetukset tallentuvat automaattisesti muistiin Uudelleenohjelmoitavissa 10 ohjelmoitavaa UHF-kanavanippua (muxia) + VHF-kanavaniput (muxit) kiinteistön antenniverkkoon 1-5 kanavan kaistaleveydelle Maaverkon tulot (I-ULA/III/UHF) Automaattinen tasojen tasaus ja vahvistuksen säätö (AGC = Automatic gain control) Ohjelmoitujen asetusten kopiointi, joka on siirrettävissä toiseen laitteeseen Ohjelmallinen LTE-esto* 22

23 TEKNISET TIEDOT Tyyppi ONE118 Snro Alue I-ULA III UHF1 UHF2 UHF3 Tuloja Kaistaleveys MHz /790* Tuloasetukset (ohjelmoitavia suotimia/ tulo) Vahvistus db /55 (valittavissa) Vahvistuksen säätö db Kohinaluku db <6 <6 <6 Optimaalinen tulotaso dbµv / Heijastusvaimennus db >10 >10 >10 Selektiivisyys (±10 MHz päässä) Tulojen välinen erotusvaimennus db >10 db - - >20 AGC toleranssi db - - ±1 Käyttöjännite esivahvistimelle V Max. esivahvistimen virta ma Lähtö Lähtötaso (IMD3-60dB, DIN 45004B) TV dbµv Lähtötason säätö db 20 Heijastusvaimennus db >10 Mittapiste db -30 Toiminta Käyttöjännite V Virrankulutus/Teho A/W 0.25 A/25 W Käyttölämpötila C Verkkoliitin IEC C

24 Kathrein MSK 30 -Mittalaite Kathreinin mittalaiteuutuus MSK 30 on hintalaatu suhteeltaan kilpailukykyinen ja erittäin monipuolinen. Ominaisuuksia mm: Kaikki modulaatiot: DVB-T/T2, DVB-C ja DVB-S/S2; SD ja HD Mittaustietojen automaattinen tallennus mittalaitteen muistiin USB portti mittaustietojen purkamiseksi PC:lle ja pöytäkirjoiksi Spektrianalysaattori ja konstellaatiokuva Muokattavat kanavataulukot Helppokäyttöinen ja kevyt (1,2kg) MSK 30 dekooderi avaa kuvat näyttöön kaikilla modulaatioilla ja salaamattomilla kanavilla. Tyyppi Kathrein MSK 30 Snro Viritin Taajuusalue DVB-C/-T/-T2, DAB, TV, FM [MHz] Taajuusalue DVB-S/-S2 [MHz] Taajuusaskellus [khz] Kaapeli/TV/FM: 50, Sat: 100 TV standardit B/G, I, D/K, M, N Satelliittivastaanotin DVB-S/-S2 Modulaatio QPSK, 8PSK Code rate (FEC) DVB-S 1/2, 2/3, 3/4, 5/6, 7/8 Code rate (FEC) DVB-S2 1/2, 2/3, 3/4, 5/6, 8/9, 9/10, 2/5, 3/5 Symbolinopeus [MS/s] 2-45 (DVB-S), 2-45 (DVB-S2) BER 1E E-2 (pre Viterbi) MER [db] 25 Terrestrial viritin DVB-T/-T2/-H DVB-T modulaatio QPSK, 16/64 QAM DVB-T2 modulaatio QPSK, 16/64/256 QAM FFT mode DVB-T [k] 2, 8 FFT mode DVB-T2 [k] 1, 2, 4, 8, 16, 32 Guard interval DVB-T 1/4, 1/8, 1/16, 1/32 Guard interval DVB-T2 1/4, 1/8, 1/16, 1/32, 1/128, 19/128, 19/256 Code rate (FEC) DVB-T 1/2, 2/3, 3/4, 5/6, 7/8 Code rate (FEC) DVB-T2 1/2, 2/3, 3/4, 5/6, 7/8, 3/5, 4/5 24

25 Tekniset tiedot Kaistanleveys [MHz] 6, 7, 8 BER 1E E-2 (pre Viterbi) MER [khz] 36 Kaapeliviritin DVB-C (J83 A) Modulaatio DVB-C [QAM] 16/32/64/128/256 Symbolinopeus [MS/s] BER 1E E-2 (pre RS) MER [db] 40 TV järjestelmä Väriprofiilit PAL, SECAM, NTSC Ääni FM, NICAM ja AM ääni Pakkaus MPEG-2; MPEG-4/AVC DVB transport stream Bittivirta Voidaan mitata Mbit/s Tasonmittaus Mittausalue [dbμv] Mittaustarkkuus [db] Typ. ± 1.5 Analoginen ilmaisin TV: huippuarvo, Sat/FM: keskiarvo Digitaalinen ilmaisin Keskiarvo Näyttö Monitor 4.3 TFT kosketus värinäyttö (480 x 272 pikseliä) Sat etsin (ääni) Tason mukaan muuttuva piippaus Virtalähde Lithium/ion ladattava paristo [Ah/Wh/V] 2.6/19/7.4 Verkkovirta (Erillinen verkkolaite) [V] V (50/60 Hz) DC ulkoinen [V] 12 Jännitesyöttö Jännite [V] 5/13/18 Virta [ma] Max. 500 Ohjaussignaalit 22 khz, DiSEqCTM1.2, SCR/SCD2 single cable system Liitännät RF tulo (impedanssi) [Ω] 75 (F-liitin) Video sisääntulo Analogivideo (RCA) USB portti 1 x socket, USB 1.1 DC virtaliitin 12 V [mm] DC-liitin 2.5/5.5 Yleistä Suojausstandardit Suojausluokka II (AC/DC verkkolaite), VDE EN Mitat (L K S) [mm] 185 x 125 x 44 Paino [kg] n

26 Digiair Pro T2/C Soveltuu DVB-T, DVB-T2, DVB-C ja analogisiin signaalimittauksiin Kätevä spektrianalysaattori MHz taajuudelle Selkeä MER, BER- ja C/N-lukeman näyttö Graafinen signaalitason näyttö ja dbuv-lukema Näyttää yhden kanavan lukeman ja palkin tai kuusi kanavaa samanaikaisesti tai koko alueen spektrin Kanavalistat ja suosikkilistat Maksimi näyttötoiminto Käyttöjännite mastovahvistimelle 0V, 5V, 12V ja 24V Myyntipakkaus sisältää kantolaukun, akut, verkkolaitteen ja autolaturin Digiair Pro T2/C on kehitetty maaverkon antennien tarkkaan suuntaamiseen ja säätöön. Digiair Pro T2/C on mikroprosessori-ohjattu ja siten luotettava ja tarkka. Signaalivoimakkuus esitetään LCD-näytöllä. Analogitilassa näytöllä on yksi kanava tai kuusi kanavaa samanaikaisesti. Voit myös valita spektrin katselun. Digitaalisessa tilassa näkyvät antenni- sekä kaapelisignaalin BER (bittivirhesuhde) ja C/N (kantoaalto-kohinasuhde). UCB (korjaamattomat bitit) -lukemat on helppo lukea. Lisäksi Digiair Pro T2/C:llä voidaan tarkkailla antennin signaalitasoa äänimerkin avulla (mitä korkeampi ääni sitä vahvempi signaali). Digiair Pro T2/C on erittäin herkkä ja mittaa heikoimmatkin signaalit. Digiair Pro T2/C voi syöttää jännitettä (5/12 volttia) ulkoiselle aktiiviantennille. Toiminto on oikosulkusuojattu automaattisulakkeella. Digiair Pro T2/C ladataan ulkoisella DC-verkkolaitteella volttia. Digiair Pro T2/C toimii 8 x AA ladattavilla akuilla. Laite toimiib vähintään 2 tuntia täyteen ladatuilla akuilla. Digiair Pro T2/C sisältää useita toimintoja, se on helppokäyttöinen laite kompaktissa paketissa. 26

27 Tekniset tiedot Tyyppi Digiair Pro T2/C Snro Tulotaajuus Tulotaso Vaimennin Tuloimpedanssi Antenniliitäntä Mittausjärjestelmä Digitaalinen Analoginen Signaalitason lukema Digitaalinen Analoginen Jännitesyöttö Laturi Näyttö Tehon kulutus Akut Paino Mitat Varusteet MHz dbuv Päällä/pois päältä (noin -20 db) 75 Ohm F-liitin, oikosulkusuojattu - PRE-BER (bittivirhesuhde ennen demodulaatiokorjausta) - POST-BER (bittivirhesuhde demodulaatiokorjauksen jälkeen) - C/N (kantoaalto-kohinasuhde) - MER (modulaatiovirhesuhde, DVB-T/T2) Yksi palkki näyttää kanavan lukeman ja palkin tai 6 palkkia näyttää kuuden kanavan voimakkuuden Spektrinäyttö Signaalitason vaihtelua ilmoittava ääni-indikaattor BER- ja C/N-arvot dbuv maxhold-toiminnolla 0V, 5V, 12V ja 24V 10 15V DC (keskipiikki+) LCD, 128 x 64 pikseliä, taustavalo 500 ma 8 x AA ladattavat akut 0,7 kg 185 x 115 x 50 mm Verkkolaite 12V DC 1A, suojakotelo, autolaturi, akut ja kantolaukku 27
