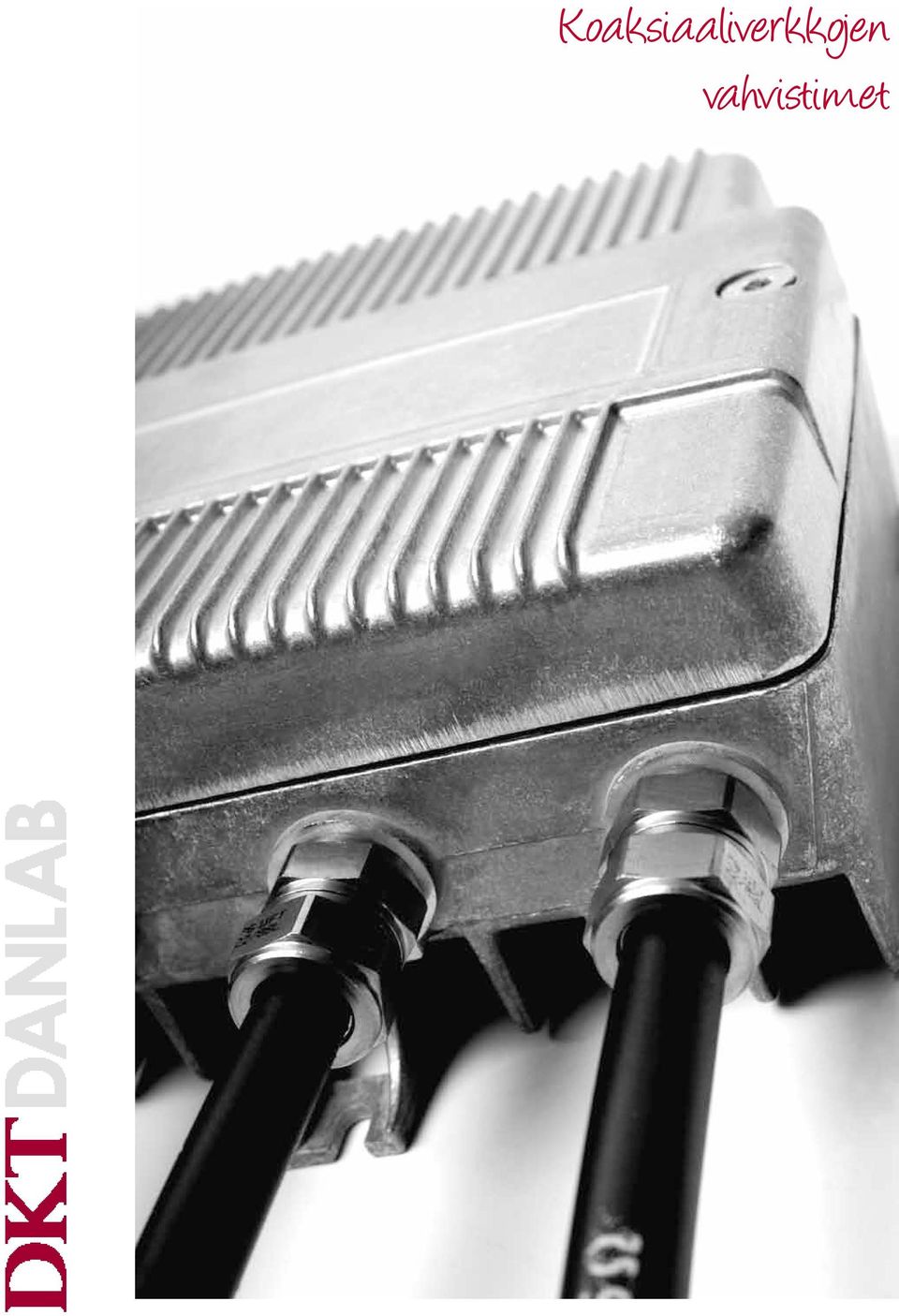

1 Koaksiaaliverkkojen vahvistimet

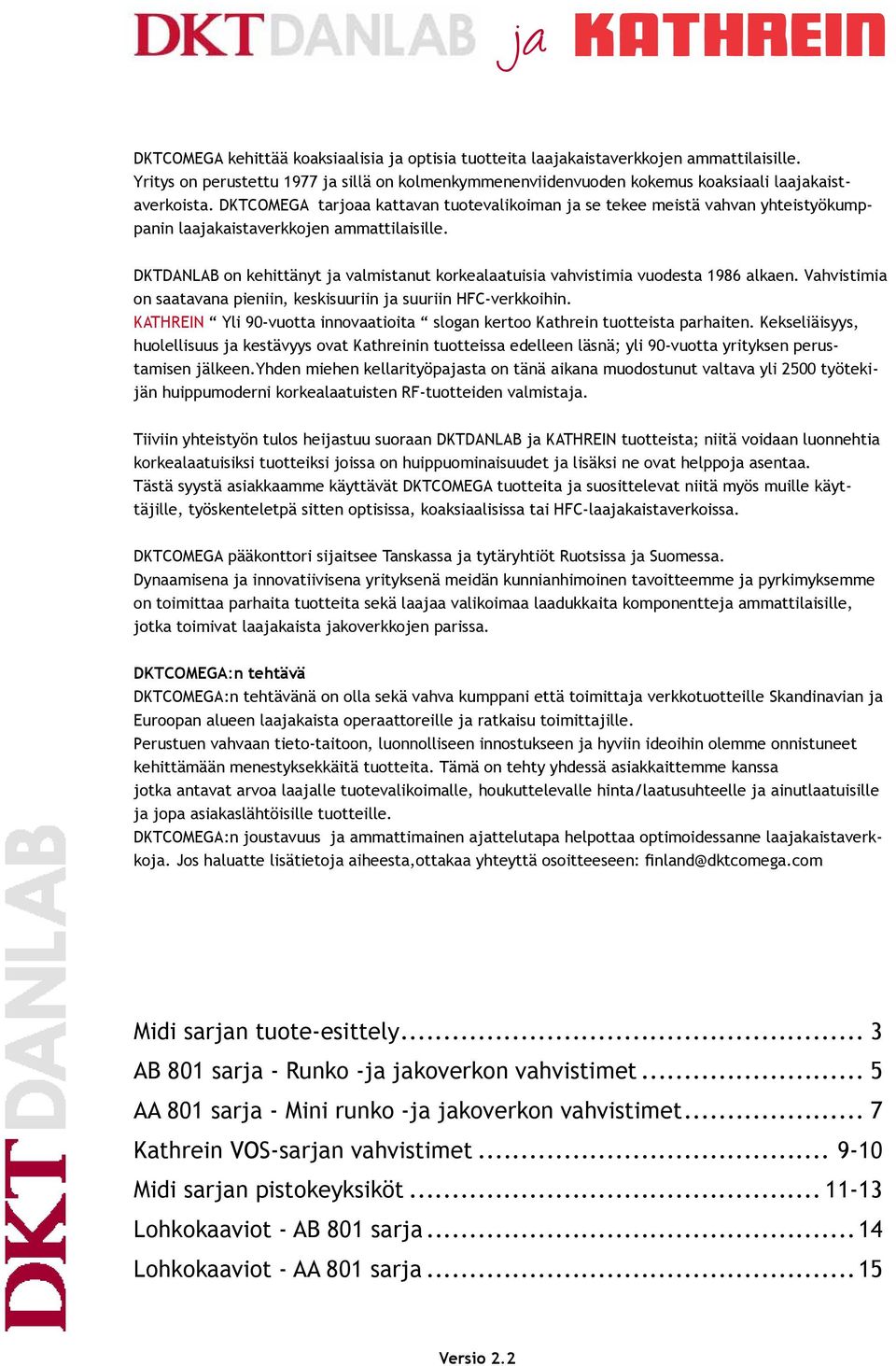

2 ja DKTCOMEGA kehittää koaksiaalisia ja optisia tuotteita laajakaistaverkkojen ammattilaisille. Yritys on perustettu 1977 ja sillä on kolmenkymmenenviidenvuoden kokemus koaksiaali laajakaistaverkoista. DKTCOMEGA tarjoaa kattavan tuotevalikoiman ja se tekee meistä vahvan yhteistyökumppanin laajakaistaverkkojen ammattilaisille. DKTDANLAB on kehittänyt ja valmistanut korkealaatuisia vahvistimia vuodesta 1986 alkaen. Vahvistimia on saatavana pieniin, keskisuuriin ja suuriin HFC-verkkoihin. KATHREIN Yli 90-vuotta innovaatioita slogan kertoo Kathrein tuotteista parhaiten. Kekseliäisyys, huolellisuus ja kestävyys ovat Kathreinin tuotteissa edelleen läsnä; yli 90-vuotta yrityksen perustamisen jälkeen.yhden miehen kellarityöpajasta on tänä aikana muodostunut valtava yli 2500 työtekijän huippumoderni korkealaatuisten RF-tuotteiden valmistaja. Tiiviin yhteistyön tulos heijastuu suoraan DKTDANLAB ja KATHREIN tuotteista; niitä voidaan luonnehtia korkealaatuisiksi tuotteiksi joissa on huippuominaisuudet ja lisäksi ne ovat helppoja asentaa. Tästä syystä asiakkaamme käyttävät DKTCOMEGA tuotteita ja suosittelevat niitä myös muille käyttäjille, työskenteletpä sitten optisissa, koaksiaalisissa tai HFC-laajakaistaverkoissa. DKTCOMEGA pääkonttori sijaitsee Tanskassa ja tytäryhtiöt Ruotsissa ja Suomessa. Dynaamisena ja innovatiivisena yrityksenä meidän kunnianhimoinen tavoitteemme ja pyrkimyksemme on toimittaa parhaita tuotteita sekä laajaa valikoimaa laadukkaita komponentteja ammattilaisille, jotka toimivat laajakaista jakoverkkojen parissa. DKTCOMEGA:n tehtävä DKTCOMEGA:n tehtävänä on olla sekä vahva kumppani että toimittaja verkkotuotteille Skandinavian ja Euroopan alueen laajakaista operaattoreille ja ratkaisu toimittajille. Perustuen vahvaan tieto-taitoon, luonnolliseen innostukseen ja hyviin ideoihin olemme onnistuneet kehittämään menestyksekkäitä tuotteita. Tämä on tehty yhdessä asiakkaittemme kanssa jotka antavat arvoa laajalle tuotevalikoimalle, houkuttelevalle hinta/laatusuhteelle ja ainutlaatuisille ja jopa asiakaslähtöisille tuotteille. DKTCOMEGA:n joustavuus ja ammattimainen ajattelutapa helpottaa optimoidessanne laajakaistaverkkoja. Jos haluatte lisätietoja aiheesta,ottakaa yhteyttä osoitteeseen: Midi sarjan tuote-esittely... 3 AB 801 sarja - Runko -ja jakoverkon vahvistimet... 5 AA 801 sarja - Mini runko -ja jakoverkon vahvistimet... 7 Kathrein VOS-sarjan vahvistimet Midi sarjan pistokeyksiköt Lohkokaaviot - AB 801 sarja...14 Lohkokaaviot - AA 801 sarja...15 Versio 2.2

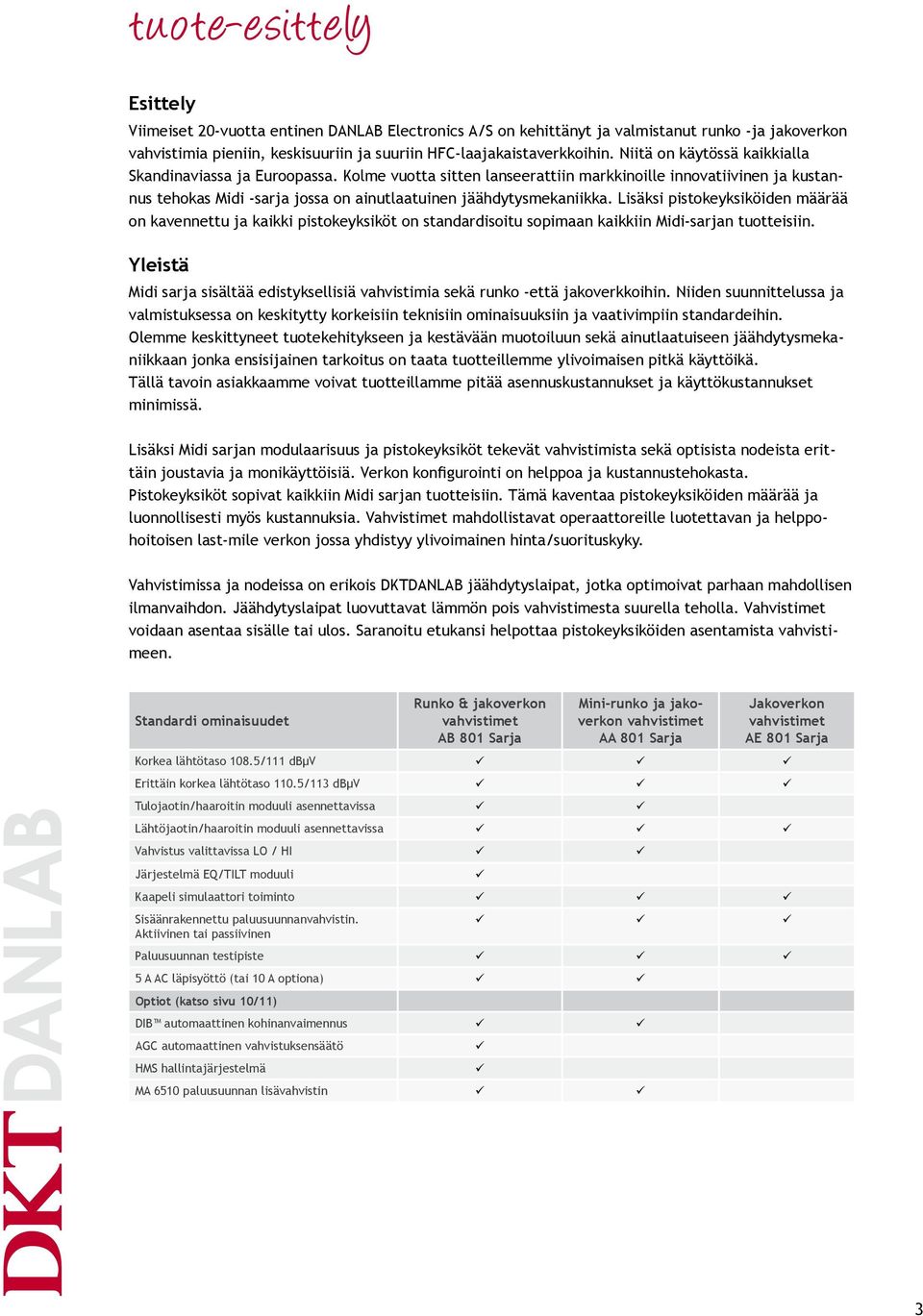

3 tuote-esittely Esittely Viimeiset 20-vuotta entinen DANLAB Electronics A/S on kehittänyt ja valmistanut runko -ja jakoverkon vahvistimia pieniin, keskisuuriin ja suuriin HFC-laajakaistaverkkoihin. Niitä on käytössä kaikkialla Skandinaviassa ja Euroopassa. Kolme vuotta sitten lanseerattiin markkinoille innovatiivinen ja kustannus tehokas Midi -sarja jossa on ainutlaatuinen jäähdytysmekaniikka. Lisäksi pistokeyksiköiden määrää on kavennettu ja kaikki pistokeyksiköt on standardisoitu sopimaan kaikkiin Midi-sarjan tuotteisiin. Yleistä Midi sarja sisältää edistyksellisiä vahvistimia sekä runko -että jakoverkkoihin. Niiden suunnittelussa ja valmistuksessa on keskitytty korkeisiin teknisiin ominaisuuksiin ja vaativimpiin standardeihin. Olemme keskittyneet tuotekehitykseen ja kestävään muotoiluun sekä ainutlaatuiseen jäähdytysmekaniikkaan jonka ensisijainen tarkoitus on taata tuotteillemme ylivoimaisen pitkä käyttöikä. Tällä tavoin asiakkaamme voivat tuotteillamme pitää asennuskustannukset ja käyttökustannukset minimissä. Lisäksi Midi sarjan modulaarisuus ja pistokeyksiköt tekevät vahvistimista sekä optisista nodeista erittäin joustavia ja monikäyttöisiä. Verkon konfigurointi on helppoa ja kustannustehokasta. Pistokeyksiköt sopivat kaikkiin Midi sarjan tuotteisiin. Tämä kaventaa pistokeyksiköiden määrää ja luonnollisesti myös kustannuksia. Vahvistimet mahdollistavat operaattoreille luotettavan ja helppohoitoisen last-mile verkon jossa yhdistyy ylivoimainen hinta/suorituskyky. Vahvistimissa ja nodeissa on erikois DKTDANLAB jäähdytyslaipat, jotka optimoivat parhaan mahdollisen ilmanvaihdon. Jäähdytyslaipat luovuttavat lämmön pois vahvistimesta suurella teholla. Vahvistimet voidaan asentaa sisälle tai ulos. Saranoitu etukansi helpottaa pistokeyksiköiden asentamista vahvistimeen. Standardi ominaisuudet Runko & jakoverkon vahvistimet AB 801 Sarja Mini-runko ja jakoverkon vahvistimet AA 801 Sarja Jakoverkon vahvistimet AE 801 Sarja Korkea lähtötaso 108.5/111 dbμv Erittäin korkea lähtötaso 110.5/113 dbμv Tulojaotin/haaroitin moduuli asennettavissa Lähtöjaotin/haaroitin moduuli asennettavissa Vahvistus valittavissa LO / HI Järjestelmä EQ/TILT moduuli Kaapeli simulaattori toiminto Sisäänrakennettu paluusuunnanvahvistin. Aktiivinen tai passiivinen Paluusuunnan testipiste 5 A AC läpisyöttö (tai 10 A optiona) Optiot (katso sivu 10/11) DIB automaattinen kohinanvaimennus AGC automaattinen vahvistuksensäätö HMS hallintajärjestelmä MA 6510 paluusuunnan lisävahvistin 3

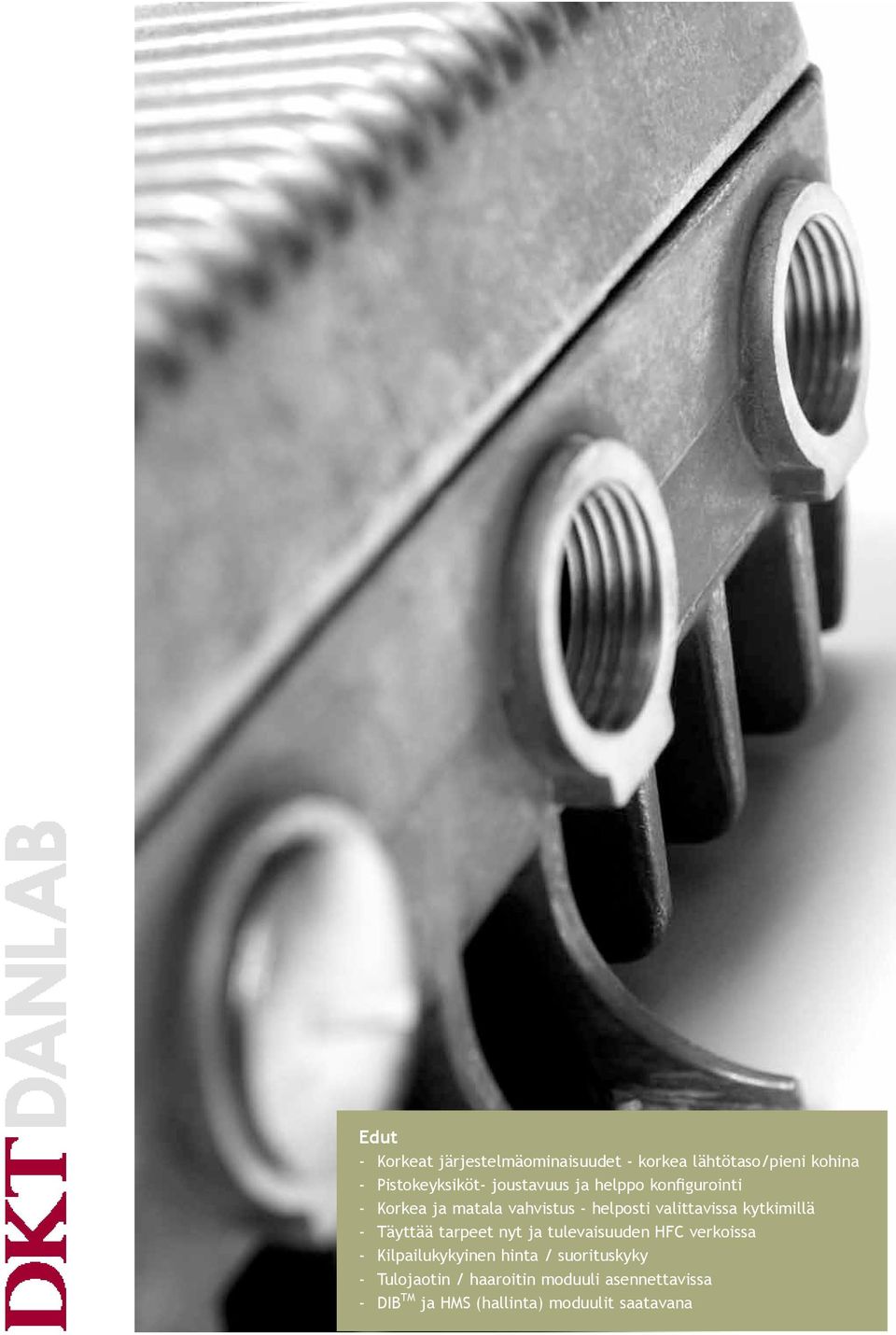

4 Edut - Korkeat järjestelmäominaisuudet - korkea lähtötaso/pieni kohina - Pistokeyksiköt- joustavuus ja helppo konfigurointi - Korkea ja matala vahvistus - helposti valittavissa kytkimillä - Täyttää tarpeet nyt ja tulevaisuuden HFC verkoissa - Kilpailukykyinen hinta / suorituskyky - Tulojaotin / haaroitin moduuli asennettavissa - DIB TM ja HMS (hallinta) moduulit saatavana

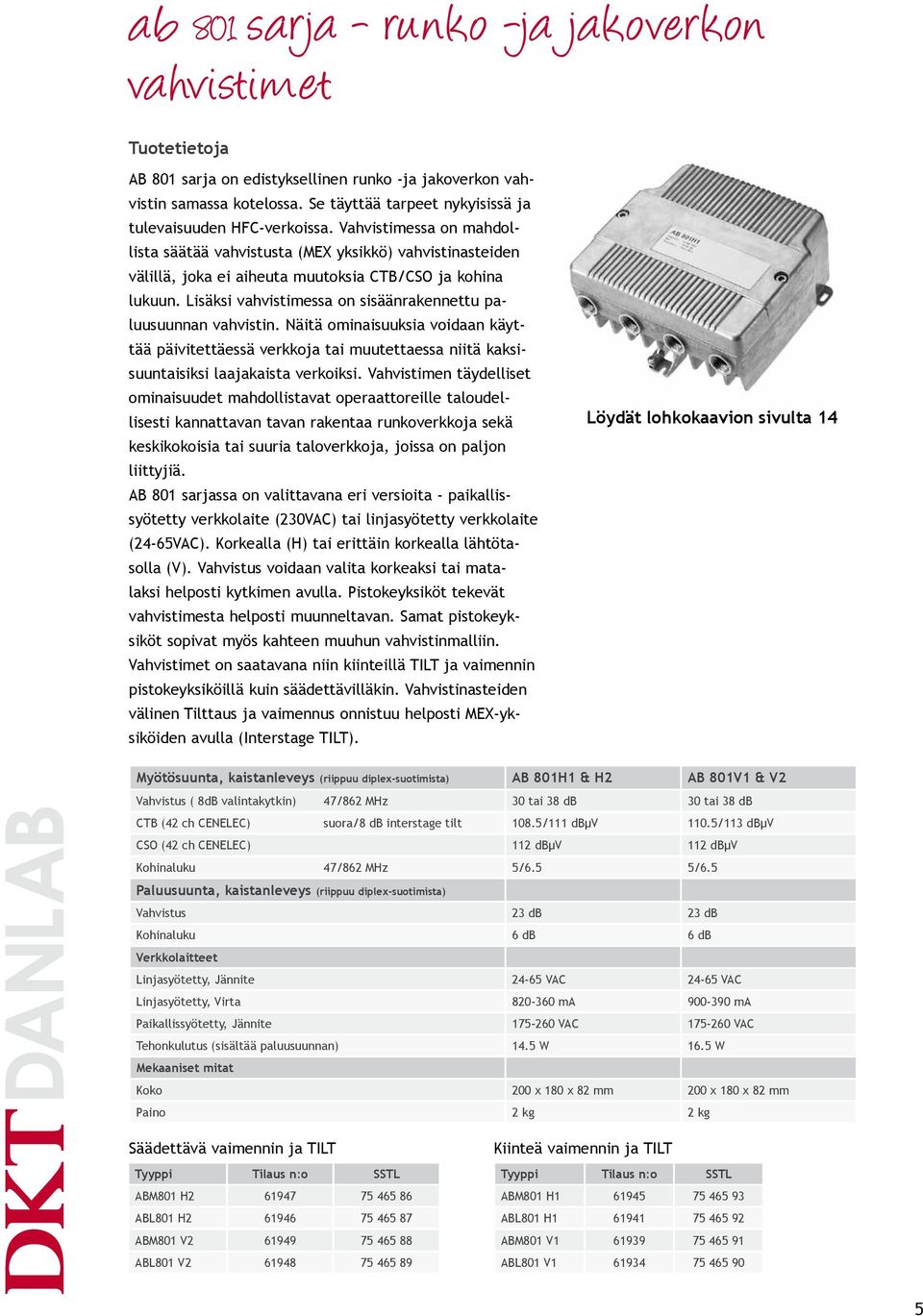

5 ab 801 sarja - runko -ja jakoverkon vahvistimet Tuotetietoja AB 801 sarja on edistyksellinen runko -ja jakoverkon vahvistin samassa kotelossa. Se täyttää tarpeet nykyisissä ja tulevaisuuden HFC-verkoissa. Vahvistimessa on mahdollista säätää vahvistusta (MEX yksikkö) vahvistinasteiden välillä, joka ei aiheuta muutoksia CTB/CSO ja kohina lukuun. Lisäksi vahvistimessa on sisäänrakennettu paluusuunnan vahvistin. Näitä ominaisuuksia voidaan käyttää päivitettäessä verkkoja tai muutettaessa niitä kaksisuuntaisiksi laajakaista verkoiksi. Vahvistimen täydelliset ominaisuudet mahdollistavat operaattoreille taloudellisesti kannattavan tavan rakentaa runkoverkkoja sekä keskikokoisia tai suuria taloverkkoja, joissa on paljon liittyjiä. AB 801 sarjassa on valittavana eri versioita - paikallissyötetty verkkolaite (230VAC) tai linjasyötetty verkkolaite (24-65VAC). Korkealla (H) tai erittäin korkealla lähtötasolla (V). Vahvistus voidaan valita korkeaksi tai matalaksi helposti kytkimen avulla. Pistokeyksiköt tekevät vahvistimesta helposti muunneltavan. Samat pistokeyksiköt sopivat myös kahteen muuhun vahvistinmalliin. Vahvistimet on saatavana niin kiinteillä TILT ja vaimennin pistokeyksiköillä kuin säädettävilläkin. Vahvistinasteiden välinen Tilttaus ja vaimennus onnistuu helposti MEX-yksiköiden avulla (Interstage TILT). Löydät lohkokaavion sivulta 14 Myötösuunta, kaistanleveys (riippuu diplex-suotimista) AB 801H1 & H2 AB 801V1 & V2 Vahvistus ( 8dB valintakytkin) 47/862 MHz 30 tai 38 db 30 tai 38 db CTB (42 ch CENELEC) suora/8 db interstage tilt 108.5/111 dbμv 110.5/113 dbμv CSO (42 ch CENELEC) 112 dbμv 112 dbμv Kohinaluku 47/862 MHz 5/6.5 5/6.5 Paluusuunta, kaistanleveys (riippuu diplex-suotimista) Vahvistus 23 db 23 db Kohinaluku 6 db 6 db Verkkolaitteet Linjasyötetty, Jännite VAC VAC Linjasyötetty, Virta ma ma Paikallissyötetty, Jännite VAC VAC Tehonkulutus (sisältää paluusuunnan) 14.5 W 16.5 W Mekaaniset mitat Koko 200 x 180 x 82 mm 200 x 180 x 82 mm Paino 2 kg 2 kg Säädettävä vaimennin ja TILT Tyyppi Tilaus n:o SSTL ABM801 H ABL801 H ABM801 V ABL801 V Kiinteä vaimennin ja TILT Tyyppi Tilaus n:o SSTL ABM801 H ABL801 H ABM801 V ABL801 V

6 Edut - Korkeat järjestelmäominaisuudet - korkea lähtötaso/pieni kohina - Pistokeyksiköt- joustavuus ja helppo konfigurointi - Korkea ja matala vahvistus - helposti valittavissa kytkimillä - Täyttää tarpeet nyt ja tulevaisuuden HFC verkoissa - Kilpailukykyinen hinta / suorituskyky - Tulojaotin / haaroitin moduuli asennettavissa

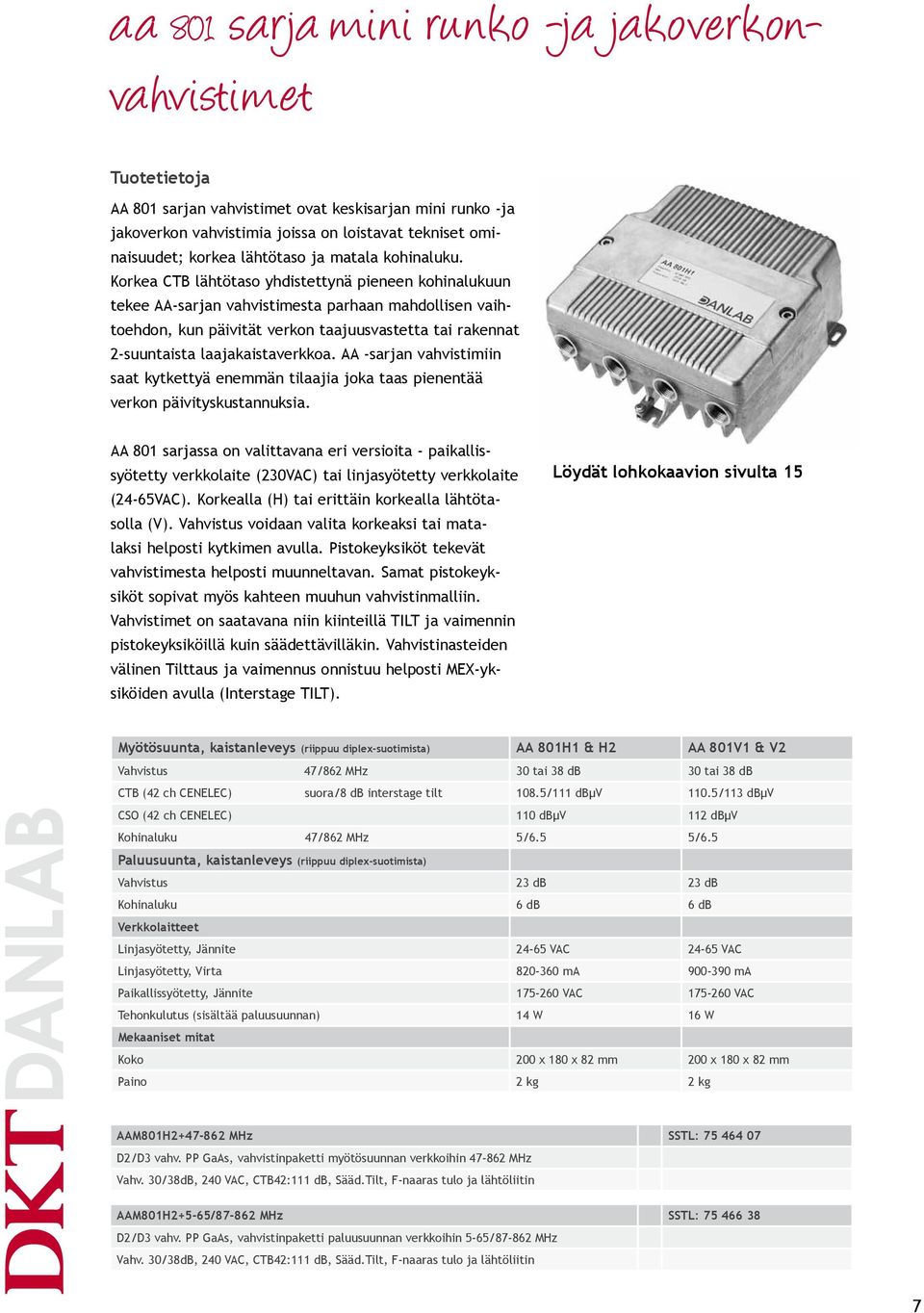

7 aa 801 sarja mini runko -ja jakoverkonvahvistimet Tuotetietoja AA 801 sarjan vahvistimet ovat keskisarjan mini runko -ja jakoverkon vahvistimia joissa on loistavat tekniset ominaisuudet; korkea lähtötaso ja matala kohinaluku. Korkea CTB lähtötaso yhdistettynä pieneen kohinalukuun tekee AA-sarjan vahvistimesta parhaan mahdollisen vaihtoehdon, kun päivität verkon taajuusvastetta tai rakennat 2-suuntaista laajakaistaverkkoa. AA -sarjan vahvistimiin saat kytkettyä enemmän tilaajia joka taas pienentää verkon päivityskustannuksia. AA 801 sarjassa on valittavana eri versioita - paikallissyötetty verkkolaite (230VAC) tai linjasyötetty verkkolaite (24-65VAC). Korkealla (H) tai erittäin korkealla lähtötasolla (V). Vahvistus voidaan valita korkeaksi tai matalaksi helposti kytkimen avulla. Pistokeyksiköt tekevät vahvistimesta helposti muunneltavan. Samat pistokeyksiköt sopivat myös kahteen muuhun vahvistinmalliin. Vahvistimet on saatavana niin kiinteillä TILT ja vaimennin pistokeyksiköillä kuin säädettävilläkin. Vahvistinasteiden välinen Tilttaus ja vaimennus onnistuu helposti MEX-yksiköiden avulla (Interstage TILT). Löydät lohkokaavion sivulta 15 Myötösuunta, kaistanleveys (riippuu diplex-suotimista) AA 801H1 & H2 AA 801V1 & V2 Vahvistus 47/862 MHz 30 tai 38 db 30 tai 38 db CTB (42 ch CENELEC) suora/8 db interstage tilt 108.5/111 dbμv 110.5/113 dbμv CSO (42 ch CENELEC) 110 dbμv 112 dbμv Kohinaluku 47/862 MHz 5/6.5 5/6.5 Paluusuunta, kaistanleveys (riippuu diplex-suotimista) Vahvistus 23 db 23 db Kohinaluku 6 db 6 db Verkkolaitteet Linjasyötetty, Jännite VAC VAC Linjasyötetty, Virta ma ma Paikallissyötetty, Jännite VAC VAC Tehonkulutus (sisältää paluusuunnan) 14 W 16 W Mekaaniset mitat Koko 200 x 180 x 82 mm 200 x 180 x 82 mm Paino 2 kg 2 kg AAM801H MHz SSTL: D2/D3 vahv. PP GaAs, vahvistinpaketti myötösuunnan verkkoihin MHz Vahv. 30/38dB, 240 VAC, CTB42:111 db, Sääd.Tilt, F-naaras tulo ja lähtöliitin AAM801H2+5-65/ MHz SSTL: D2/D3 vahv. PP GaAs, vahvistinpaketti paluusuunnan verkkoihin 5-65/ MHz Vahv. 30/38dB, 240 VAC, CTB42:111 db, Sääd.Tilt, F-naaras tulo ja lähtöliitin 7

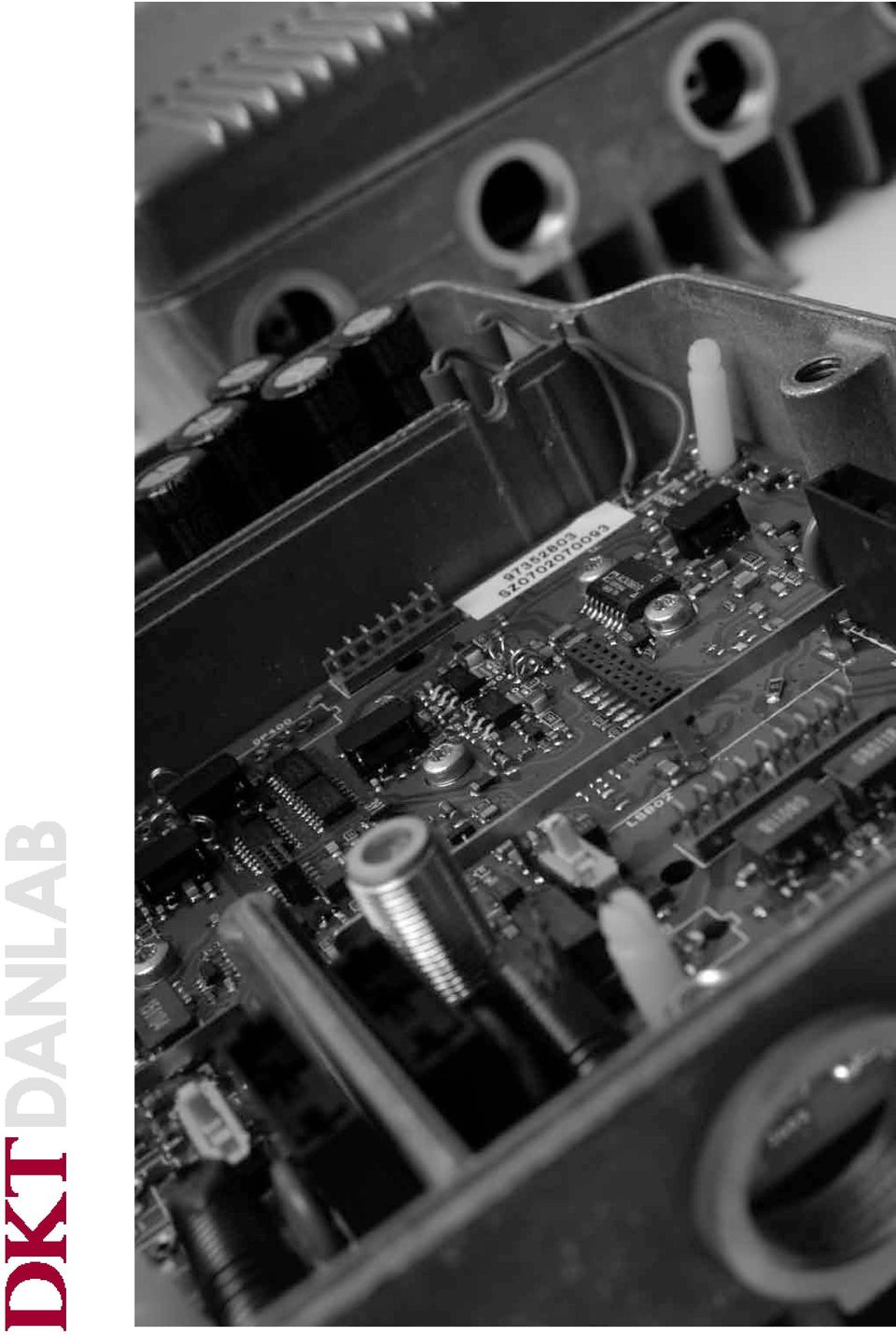

8

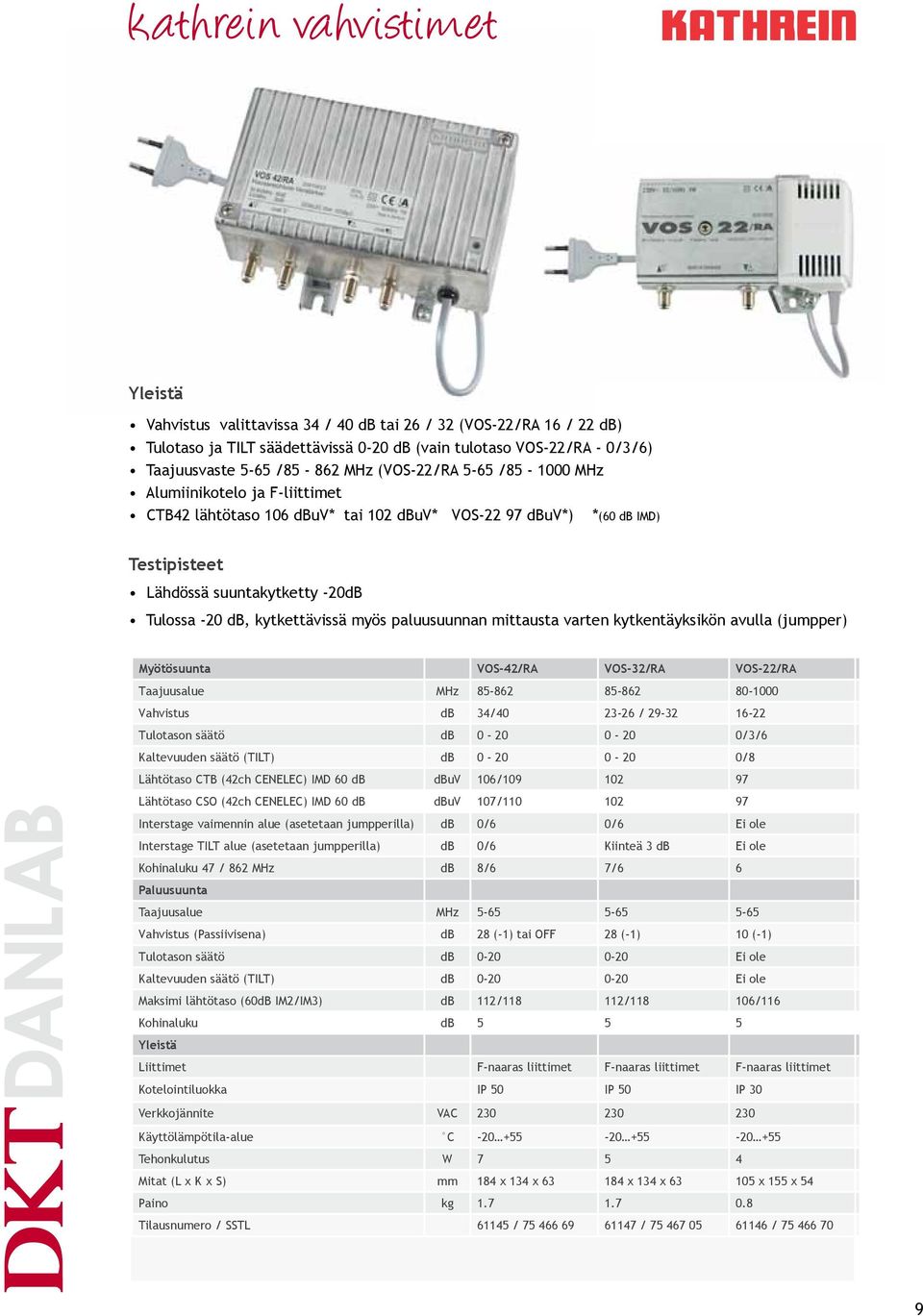

9 kathrein vahvistimet Yleistä Vahvistus valittavissa 34 / 40 db tai 26 / 32 (VOS-22/RA 16 / 22 db) Tulotaso ja TILT säädettävissä 0-20 db (vain tulotaso VOS-22/RA - 0/3/6) Taajuusvaste 5-65 / MHz (VOS-22/RA 5-65 / MHz Alumiinikotelo ja F-liittimet CTB42 lähtötaso 106 dbuv* tai 102 dbuv* VOS dbuv*) *(60 db IMD) ipisteet Lähdössä suuntakytketty Tulossa -20 db, kytkettävissä myös paluusuunnan mittausta varten kytkentäyksikön avulla (jumpper) Myötösuunta VOS-42/RA VOS-32/RA VOS-22/RA Taajuusalue MHz Vahvistus db 34/ / Tulotason säätö db /3/6 Kaltevuuden säätö (TILT) db /8 Lähtötaso CTB (42ch CENELEC) IMD 60 db dbuv 106/ Lähtötaso CSO (42ch CENELEC) IMD 60 db dbuv 107/ Interstage vaimennin alue (asetetaan jumpperilla) db 0/6 0/6 Ei ole Interstage TILT alue (asetetaan jumpperilla) db 0/6 Kiinteä 3 db Ei ole Kohinaluku 47 / 862 MHz db 8/6 7/6 6 Paluusuunta Taajuusalue MHz Vahvistus (Passiivisena) db 28 (-1) tai OFF 28 (-1) 10 (-1) Tulotason säätö db Ei ole Kaltevuuden säätö (TILT) db Ei ole Maksimi lähtötaso (60dB IM2/IM3) db 112/ / /116 Kohinaluku db Yleistä Liittimet F-naaras liittimet F-naaras liittimet F-naaras liittimet Kotelointiluokka IP 50 IP 50 IP 30 Verkkojännite VAC Käyttölämpötila-alue C Tehonkulutus W Mitat (L x K x S) mm 184 x 134 x x 134 x x 155 x 54 Paino kg Tilausnumero / SSTL / / /

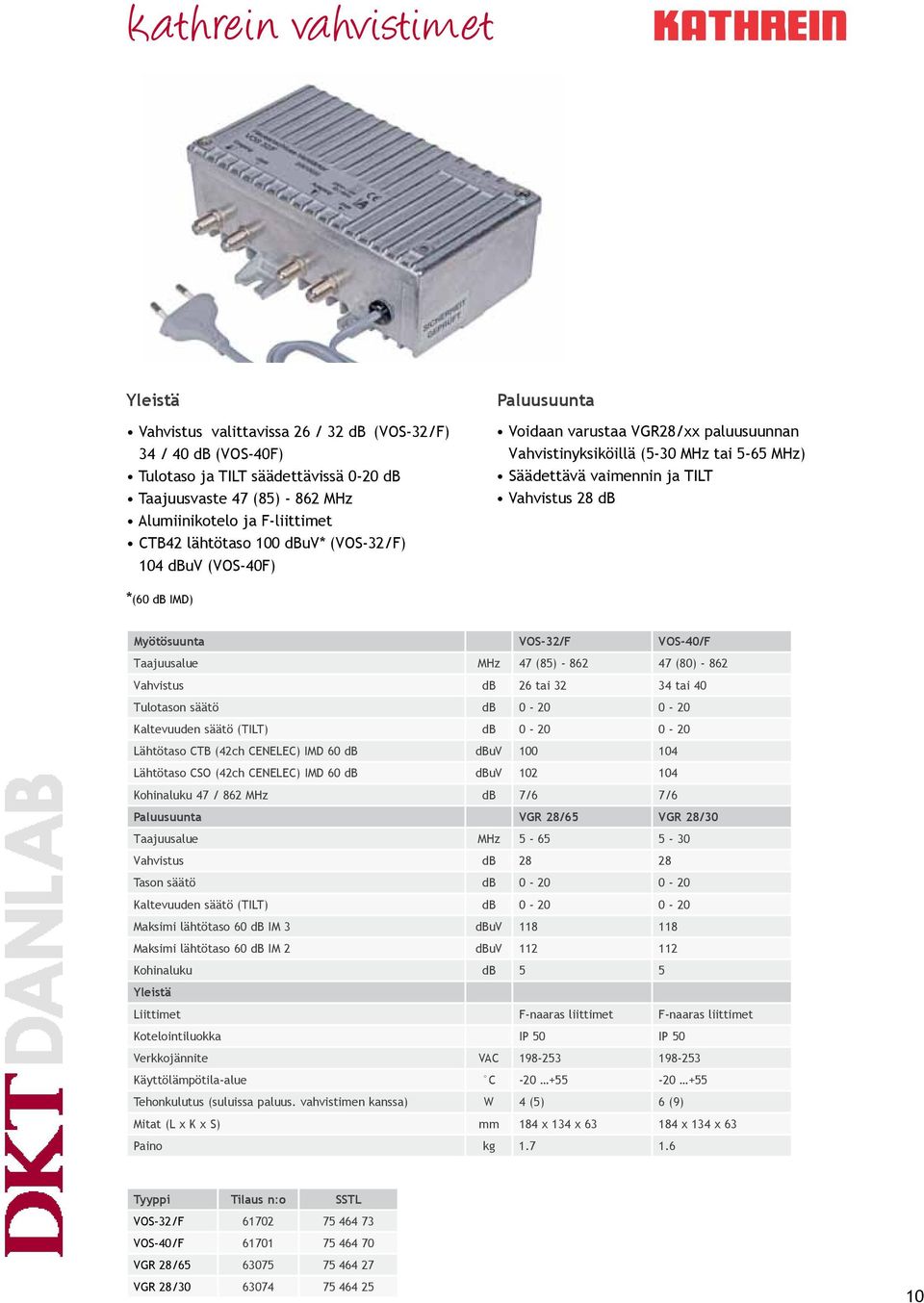

10 kathrein vahvistimet Yleistä Vahvistus valittavissa 26 / 32 db (VOS-32/F) 34 / 40 db (VOS-40F) Tulotaso ja TILT säädettävissä 0-20 db Taajuusvaste 47 (85) MHz Alumiinikotelo ja F-liittimet CTB42 lähtötaso 100 dbuv* (VOS-32/F) 104 dbuv (VOS-40F) Paluusuunta Voidaan varustaa VGR28/xx paluusuunnan Vahvistinyksiköillä (5-30 MHz tai 5-65 MHz) Säädettävä vaimennin ja TILT Vahvistus 28 db *(60 db IMD) Myötösuunta VOS-32/F VOS-40/F Taajuusalue MHz 47 (85) (80) Vahvistus db 26 tai tai 40 Tulotason säätö db Kaltevuuden säätö (TILT) db Lähtötaso CTB (42ch CENELEC) IMD 60 db dbuv Lähtötaso CSO (42ch CENELEC) IMD 60 db dbuv Kohinaluku 47 / 862 MHz db 7/6 7/6 Paluusuunta VGR 28/65 VGR 28/30 Taajuusalue MHz Vahvistus db Tason säätö db Kaltevuuden säätö (TILT) db Maksimi lähtötaso 60 db IM 3 dbuv Maksimi lähtötaso 60 db IM 2 dbuv Kohinaluku db 5 5 Yleistä Liittimet F-naaras liittimet F-naaras liittimet Kotelointiluokka IP 50 IP 50 Verkkojännite VAC Käyttölämpötila-alue C Tehonkulutus (suluissa paluus. vahvistimen kanssa) W 4 (5) 6 (9) Mitat (L x K x S) mm 184 x 134 x x 134 x 63 Paino kg Tyyppi Tilaus n:o SSTL VOS-32/F VOS-40/F VGR 28/ VGR 28/

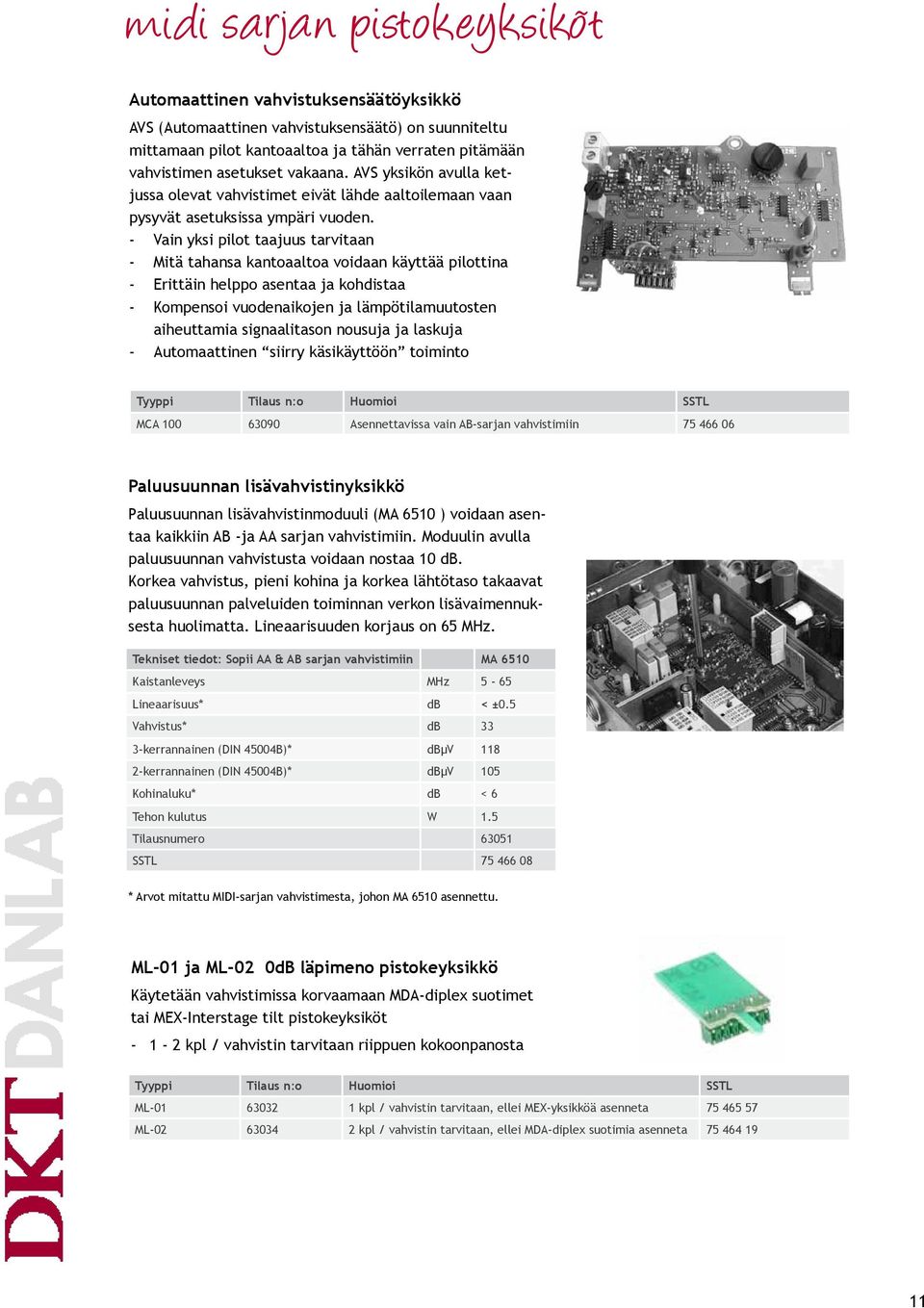

11 midi sarjan pistokeyksiköt Automaattinen vahvistuksensäätöyksikkö AVS (Automaattinen vahvistuksensäätö) on suunniteltu mittamaan pilot kantoaaltoa ja tähän verraten pitämään vahvistimen asetukset vakaana. AVS yksikön avulla ketjussa olevat vahvistimet eivät lähde aaltoilemaan vaan pysyvät asetuksissa ympäri vuoden. - Vain yksi pilot taajuus tarvitaan - Mitä tahansa kantoaaltoa voidaan käyttää pilottina - Erittäin helppo asentaa ja kohdistaa - Kompensoi vuodenaikojen ja lämpötilamuutosten aiheuttamia signaalitason nousuja ja laskuja - Automaattinen siirry käsikäyttöön toiminto Tyyppi Tilaus n:o Huomioi SSTL MCA Asennettavissa vain AB-sarjan vahvistimiin Paluusuunnan lisävahvistinyksikkö Paluusuunnan lisävahvistinmoduuli (MA 6510 ) voidaan asentaa kaikkiin AB -ja AA sarjan vahvistimiin. Moduulin avulla paluusuunnan vahvistusta voidaan nostaa 10 db. Korkea vahvistus, pieni kohina ja korkea lähtötaso takaavat paluusuunnan palveluiden toiminnan verkon lisävaimennuksesta huolimatta. Lineaarisuuden korjaus on 65 MHz. Tekniset tiedot: Sopii AA & AB sarjan vahvistimiin MA 6510 Kaistanleveys MHz 5-65 Lineaarisuus* db < ±0.5 Vahvistus* db 33 3-kerrannainen (DIN 45004B)* dbμv kerrannainen (DIN 45004B)* dbμv 105 Kohinaluku* db < 6 Tehon kulutus W 1.5 Tilausnumero SSTL * Arvot mitattu MIDI-sarjan vahvistimesta, johon MA 6510 asennettu. ML-01 ja ML-02 0dB läpimeno pistokeyksikkö Käytetään vahvistimissa korvaamaan MDA-diplex suotimet tai MEX-Interstage tilt pistokeyksiköt kpl / vahvistin tarvitaan riippuen kokoonpanosta Tyyppi Tilaus n:o Huomioi SSTL ML kpl / vahvistin tarvitaan, ellei MEX-yksikköä asenneta ML kpl / vahvistin tarvitaan, ellei MDA-diplex suotimia asenneta

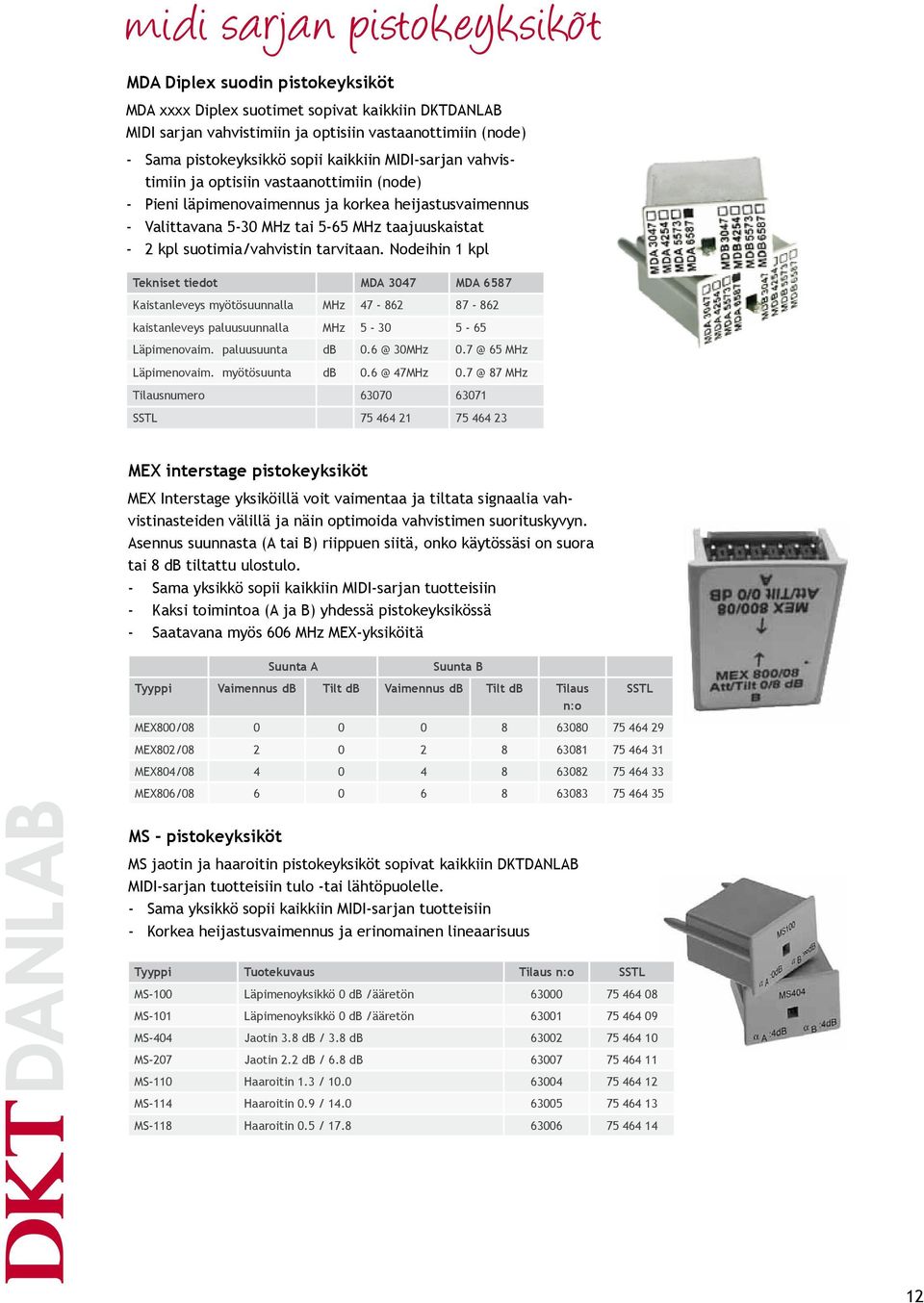

12 midi sarjan pistokeyksiköt MDA Diplex suodin pistokeyksiköt MDA xxxx Diplex suotimet sopivat kaikkiin DKTDANLAB MIDI sarjan vahvistimiin ja optisiin vastaanottimiin (node) - Sama pistokeyksikkö sopii kaikkiin MIDI-sarjan vahvistimiin ja optisiin vastaanottimiin (node) - Pieni läpimenovaimennus ja korkea heijastusvaimennus - Valittavana 5-30 MHz tai 5-65 MHz taajuuskaistat - 2 kpl suotimia/vahvistin tarvitaan. Nodeihin 1 kpl Tekniset tiedot MDA 3047 MDA 6587 Kaistanleveys myötösuunnalla MHz kaistanleveys paluusuunnalla MHz Läpimenovaim. paluusuunta db 30MHz 65 MHz Läpimenovaim. myötösuunta db 47MHz 87 MHz Tilausnumero SSTL MEX interstage pistokeyksiköt MEX Interstage yksiköillä voit vaimentaa ja tiltata signaalia vahvistinasteiden välillä ja näin optimoida vahvistimen suorituskyvyn. Asennus suunnasta (A tai B) riippuen siitä, onko käytössäsi on suora tai 8 db tiltattu ulostulo. - Sama yksikkö sopii kaikkiin MIDI-sarjan tuotteisiin - Kaksi toimintoa (A ja B) yhdessä pistokeyksikössä - Saatavana myös 606 MHz MEX-yksiköitä Suunta A Suunta B Tyyppi Vaimennus db Tilt db Vaimennus db Tilt db Tilaus SSTL n:o MEX800/ MEX802/ MEX804/ MEX806/ MS - pistokeyksiköt MS jaotin ja haaroitin pistokeyksiköt sopivat kaikkiin DKTDANLAB MIDI-sarjan tuotteisiin tulo -tai lähtöpuolelle. - Sama yksikkö sopii kaikkiin MIDI-sarjan tuotteisiin - Korkea heijastusvaimennus ja erinomainen lineaarisuus Tyyppi Tuotekuvaus Tilaus n:o SSTL MS-100 Läpimenoyksikkö 0 db /ääretön MS-101 Läpimenoyksikkö 0 db /ääretön MS-404 Jaotin 3.8 db / 3.8 db MS-207 Jaotin 2.2 db / 6.8 db MS-110 Haaroitin 1.3 / MS-114 Haaroitin 0.9 / MS-118 Haaroitin 0.5 /

13 midi sarjan pistokeyksiköt JXP Oranssiset pistokeyksiköt Oranssit JPX pistokeyksiköt sopivat kaikkiin DKTDANLAB MIDI-sarjan tuotteisiin - Voidaan käyttää sekä vaimennin että TILT yksikkönä - Saatavana 1 db välein alueelle 1-26 db Tyyppi Vaimennin yks. (db) Tilt yksikkönä (db) Tilaus n:o SSTL JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT Tyyppi Vaimennin yks. (db) Tilt yksikkönä (db Tilaus n:o JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT JXP-OT

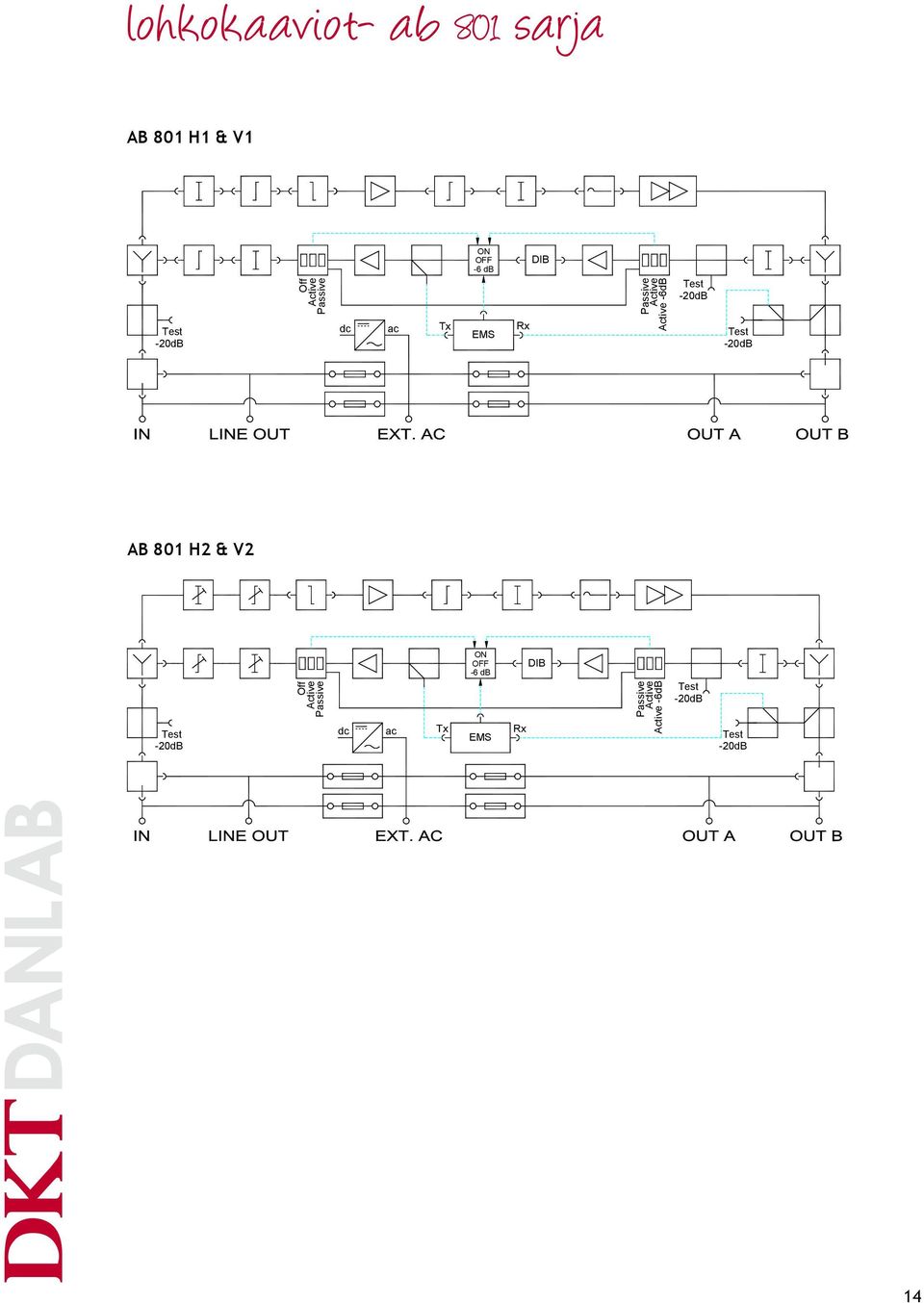

14 lohkokaaviot- ab 801 sarja AB 801 H1 & V1 Off Active Passive dc ON OFF -6 db ac Tx Rx EMS DIB Active Passive Active -6dB AB 801 H2 & V2 Off Active Passive dc ON OFF -6 db ac Tx Rx EMS DIB Active Passive Active -6dB 14

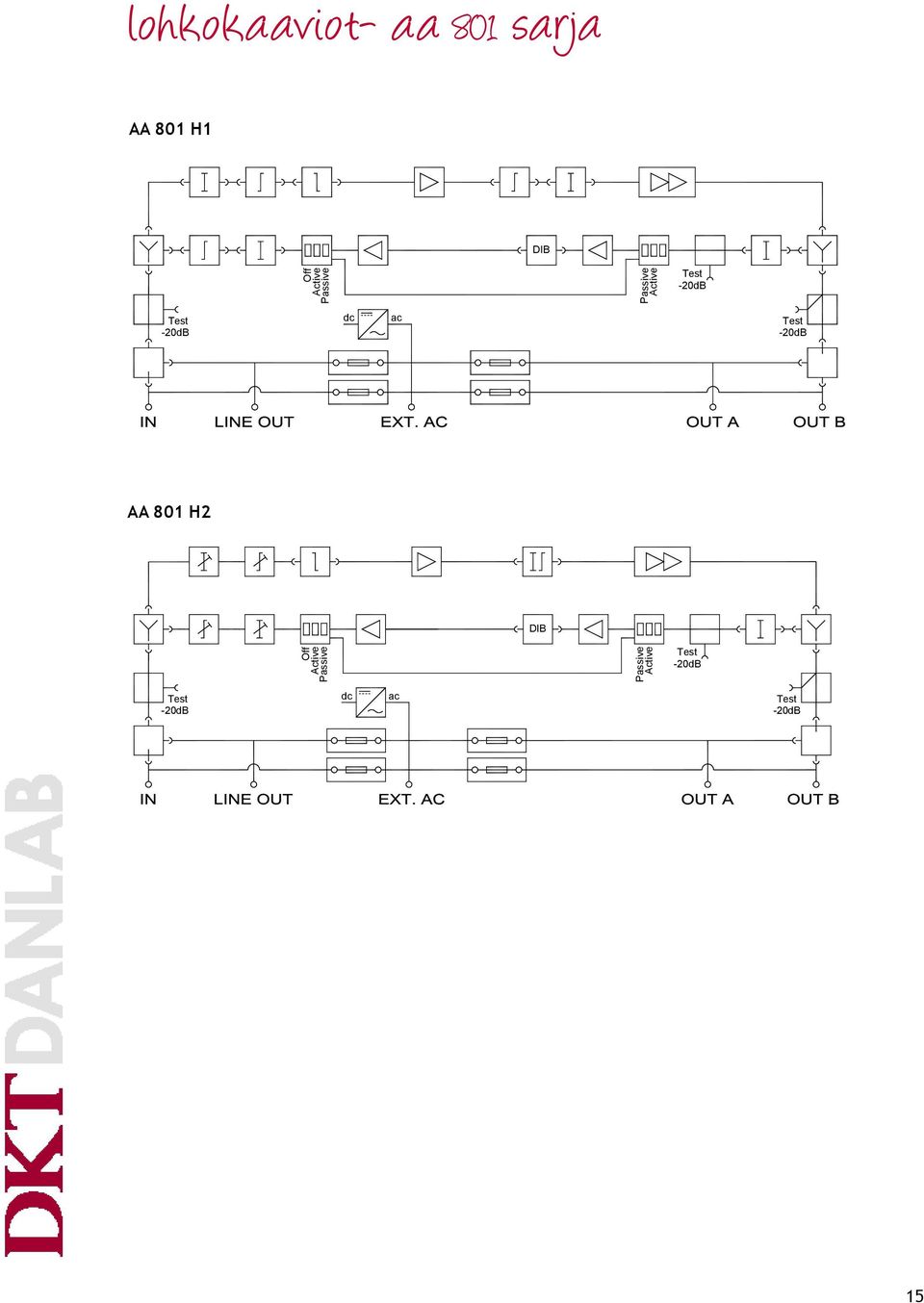

15 lohkokaaviot- aa 801 sarja AA 801 H1 Off Active Passive DIB Active Passive dc ac AA 801 H2 DIB Off Active Passive Active Passive dc ac 15
