1 SMART progap-6 Digi-TV-toistin DVB-T ja DVB-H signaaleille KÄYTTÖOHJE RF-Tuote Oy, Telakkatie Teijo FINLAND puh , fax

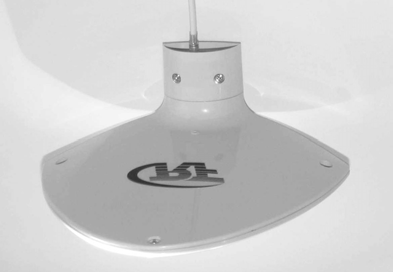

2 I. Käyttötarkoitus SMART progap-6 on maanpäällisten DVB-T ja DVB-H digitv-kanavien välittämiseen tarkoitettu toistin, periaatteessa pienitehoinen alilähetin. Yhdessä vastaanottavan- ja lähettävän antennin kanssa voidaan kerrostaloon, liikerakennukseen, hotelliin ym. vastaavaan kohteeseen toteuttaa langaton digitv-verkko, joka korvaa rakennuksen kiinteän antenniverkon kaapeleineen ja tekee mahdolliseksi vastaanottaa digitvohjelmia kiinteistön alueella paikasta riippumatta. Järjestelmän vastaanottoantenni on tavanomainen kiinteistön katolle sijoitettu UHF-alueen TV-antenni. Lähetysantennina käytetään erityisesti tähän käyttötarkoitukseen kehitettyä koteloitua UHF-antennia, jolla on suhteellisen laaja säteilykuvio. Lähetysantenni sijoitetaan tavallisesti rakennuksen jokaiseen porraskäytävään. Langattomassa digitv-järjestelmässä jokainen digitv-vastaanotin varustetaan omalla pienellä sisäantennillaan. Järjestelmän perusrakenne on esitetty alla olevassa kuvassa 1. Kuva 1. Langattoman digitv-järjestelmän rakenne

3 II. Toimintaperiaate SMART progap-6 on suuren vahvistuksen ja lähtötason omaava UHF-alueen vahvistin. Se muodostuu pienikohinaisesta esivahvistimesta joita seuraa kuusi erillistä selektiivistä UHF-kanavavahvistinta. Kukin näistä on varustettu portaattomalla käyttötaajuuden- sekä vahvistuksen säädöllä. Näitä seuraa yhteinen lähtötason säädöllä varustettu päätevahvistin. Toistimessa on automaattinen vahvistuksensäätö (AGC), jonka avulla toistimen lähtöteho pysyy asetetun suuruisena tulotasojen vaihteluista riippumatta. III. Toistimen asennus ja käyttöönotto Langattoman digitv-järjestelmän toteuttaminen sisältää muutamia tyypillisestä yhteisantennivahvistimen asennuksesta poikkeavia seikkoja, jotka on tunnettava ja otettava huomioon. Toistin on laite, joka vahvistaa siihen syötetyt DVB-signaalit ja lähettää samalla taajuudella edelleen. Tämän vuoksi on mahdollista, että järjestelmä saattaa tietyissä olosuhteissa ruveta värähtelemään. Tämä voidaan kuitenkin tehokkaasti estää toimimalla jäljempänä annettujen ohjeiden mukaisesti. 1. Vastaanottoantenni ja minimitulotaso Järjestelmän toiminnan kannalta on välttämätöntä, että vastaanottoantennilta toistimen saatava tulotaso on vähintään 60 dbµv. Tämän vuoksi vastaanottoantennin vahvistuksen tulee olla tarpeeksi suuri ja antennin sijoitukseen tulee olla sellainen, että siitä saatava signaalitaso on riittävä. Tarvittaessa voidaan käyttää SMART pre2 esivahvistinta. 2. Lähetysantenni Järjestelmän lähetysantennina käytetään logperiodista SMART Digit-antennia, joka on koteloitu ja suunniteltu langattoman järjestelmän vaatimukset täyttäväksi. Tyypillisessä kerrostalokohteessa jokainen porraskäytävä on varustettava omalla lähetysantennillaan. Suurissa kohteissa on tarpeen asentaa vähintään kaksi antennia jokaiseen porraskäytävään. Signaalin jakamiseen useammalle lähetysantenneille käytetään normaaleja antennijaottimia. Lähetysantenni voidaan asentaa suoraan seinälle tai kattoon. Tarvittaessa voidaan käyttää erillistä tukimastoa tai- jalkaa. Antennia ei pidä asentaa toistimen välittömään läheisyyteen. Kuva 2. Digit-lähetysantenni seinäasennuksessa

4 3. Erotusvaimennus Jotta vältetään järjestelmän itsevärähtely, pitää varmistaa, että vastaanottoantennin ja lähetysantennin välinen erotusvaimennus on riittävä. Vaadittavan erotusvaimennus on 20 db suurempi kuin toistimelta vaadittava vahvistus, eli: minimi erotusvaimennus = 20 db + lähtötaso [dbµv] tulotaso vastaanottoantennilta [dbµv] Esimerkki: - lähtötaso 50 mw / kanava = 126 dbµv, - tulotaso antennilta 60 dbµv, vaadittava erotusvaimennus on : = 86 db Lähetys- ja vastaanottontennin välinen erotusvaimennus mitataan seuraavasti: 1. Kytke antennimittari tai spektrianalysaattori vastaanottoantenniin ja etsi kunkin käytettävän DVB-Tkanavan läheisyydestä tyhjä ja mahdollisimman häiriötön kanava. ( häiriötaso < 20 dbµv ) 2. Käytä mittauslähettimenä esim. TM-8 TV-modulaattoria. Aseta sen lähtötasoksi 110 dbµv. 3. Aseta mittauslähettimen lähtötaajuus alimmalle mittauskanavalle ja kytke testisignaali lähetysantenniin. 4. Mittaa vastaanottoantennista tuleva testisignaalin taso. 5. Jos testisignaalin taso on niin alhainen, että sitä ei voida mitata, on erotus varmasti riittävä. 6. Erotusvaimennus on: 110 dbµv antennimittarilla mitatun signaalin taso. 7. Toista mittaus muilla mittauskanavilla. 4. Toistimen säätäminen SMART progap-6:ssa on kuusi kanavavahvistinta P1...P6, joissa jokaisessa on kaksi säätöä: Alempi ( ) on monikerrospotentiometrillä toteutettu taajuussäätö, jolla suoritetaan halutun taajuuden valinta. Sen yläpuolella on ko. kanavan vahvistuksensäätö. Toistimessa ylinnä on -symbolilla varustettu lähtötason säätö. Toistimen rungon alareunassa on pienikokoinen liitin, josta voidaan mitata laitteen AGC-jännite. Säätimien ja liittimien sijainit on esitetty alla olevassa kuvassa. Kuva 2. Toistimen liittimien ja säätimien sijainti

5 Toistimen säätäminen voidaan aloittaa n. 15 minuutin kuluttua käyttöjännitteen kytkemisestä. Säätämisen tavoitteena on: - valita halutut digitv-kanavat - asettaa ne tasoltaan samaksi - säätää toistimen lähtötaso halutuksi - varmistaa, että toistimen automaattisen tasonsäädön (AGC) toiminta-alue on oikein asetettu. 1. Varmista, että haluttujen kanavien tulotaso on dbµv, käytä tarvittaessa SMART pre2 esivahvistinta. Huom: varmista, että mikään UHF-alueen kanava ei tule toistimeen yli 85 dbµv tasolla, käytä tarvittaessa sopivaa vaimenninta. 2. Kytke vastaanottoantennilta tuleva kaapeli toistimen tuloon IN. 3. Kytke tasomittari vahvistimen lähtöön OUT. Käytä mittalaitteesta riipuen vaimenninta. 4. Aseta kaikki säädöt aluksi ääriasentoon myötäpäivään, joka vastaa UHF-alueen yläpäätä. 5. Aseta käyttöön tulevien kanavavahvistimien tasonsäädöt keskiasentoon, muut tasonsäädöt minimiin. 6. Säädä käyttöön tulevien vahvistimien taajuussäädöistä halutut signaalit maksimitasoon. Mikäli käyttöön tulee vierekkäisiä, tai kahden kanavan välein olevia kanavia, pitää näille valita vahvistimet P1... P8 siten, että ei käytetä vierekkäisiä kanavavahvistimia. 7. Säädä valitut signaalit keskenään samalle tasolle ja lisäksi siten, että AGC-jännite asettuu välille 3...4,5 V Huomaa, että AGC:n vaikutuksesta kanavakohtaiset tasonsäädöt vaikuttavat hieman toisiinsa mutta eivät toistimen kokonaislähtötasoon. 8. Säädä toistimen lähtötaso halutuksi -säätimellä. Suurin mahdollinen lähtötaso voidaan todeta antennimittaria käytettäessä BER-lukeman avulla. Mikäli käytetään spektrianalysaattoria, muodostuu DVB-T signaaliin viereen näkyvät olkapäät. Näiden tulee jäädä tasolle < 40 dbc. Alla on kuvattu DVB-T-signaalin spektri, kun toistimen maksimilähtötaso on saavutettu. Kuva 3. DVB-T signaalin spektri maksimilähtötasolla. 8. Varmista lopuksi, että toistimen AGC-jännite on edelleen välillä 3...4,5 V. Mikäli näin ei ole, pitää kanavakohtaisia tasonsäätimiä hienosäätää siten, että AGC-jännite asettuu välille V. 5. Muuta asennuksessa huomioitavaa Mikäli toistin asennetaan erilliseen laitekaappiin, pitää huolehtia, että laitteen riittävä jäähdytys varmistetaan. Toistin kehittää hukkalämpöä suuritehoisen laajakaistavahvistimen verran, joten laitekaapin ala- ja ylä reunassa tulee olla n. 50 cm2 suuruiset tuuletusreijät.

6 IV. TEKNISET TIEDOT Kanavamäärä 6 kpl Lähtötaso mw Vahvistus 70 db AGC-alue 35 db Kaistaleveys - 3 db 14 MHz Vaimennus viereisillä kan. N db N db Harhalähetteet MHz -36 dbc < 1 GHz -36 dbm > 1 GHz -30 dbm Kanavakohtainen tasonsäätö 15 db Maksimi tulotaso 80 dbµv Minimi tulotaso 60 dbµv Taajuusalue MHz Nimellisimpedanssi 75 ohm. EMC-ominaisuudet EN mukaisesti Tehon kulutus 15 W Mitat 230 x 160 x 50 mm Paino 1 kg 0523
