A2B transmodulaattorit AlkuSivu

Koko: px

Aloita esitys sivulta:

Download "A2B transmodulaattorit AlkuSivu"

Sinikka Ahonen
7 vuotta sitten
Katselukertoja:

1 A2B transmodulaattorit AlkuSivu Paul Kumlin

2 Esityslista A2B esittely EXM sarjan esittely ESX-200 DVB-S/S2 transmodulator => QAM/COFDM/ASI/IPTV ETX-100 COFDM transmodulator => QAM/COFDM/ASI/IPTV Lisätarvikkeet Esimerkki konfigurointeja Hallinnointi

3 A2B yritys esittely A2B Electronics AB kehittää ja tuottaa tuotteita TV:n, Radion ja data:n jakelu ja kommunikaatio puolelle. Pää kohderyhmä on digitaalisen TV lähetyksen siirto Kaapeli-TV:n, satelliittiin ja DVB-T lähetyksien välissä A2B Electronics on perustettu 1986, Maaliskuusta 1997 lähtien he ovat keskittyneet Digitaaliseen TV:seen joka oli melko uutta silloin. A2B Sijaitsee Ruotsissa Motala

EXM Headend esittely EXM sarjan tuotteet ovat tarkoitettu talonyhtiöille ketkä haluavat Seuraavaa: Lisää kanavia mitkä toimivat nykyisellä digiboxilla (COFDM / QAM verkossa)

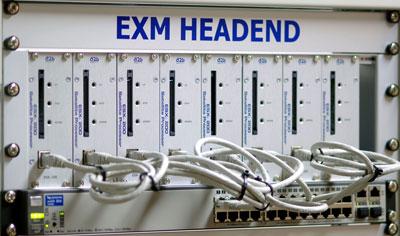

4 EXM Headend esittely EXM sarjan tuotteet ovat tarkoitettu talonyhtiöille ketkä haluavat Seuraavaa: Lisää kanavia mitkä toimivat nykyisellä digiboxilla (COFDM / QAM verkossa) Salatut kanavat vapaana kaikille talonyhtiön asiakkaille Kaikki helposti asennettavissa ja hallittavissa. Yksinkertainen mutta monipuolinen järjestelmä. Yhdessä kanavanipussa

5 ESX-200 Satelliitti vastaanotin ja COFDM, QAM, IP ja ASI transmodulaattori DVB-S/S2 vastaanotin MPEG2 SD / HD yhteensopiva MPEG4 SD / HD yhteensopiva ASI vastaanotin Transmodulaattori COFDM ulostulolla (Softa optio) Transmodulaattori QAM ulostulolla (Softa optio) ASI Ulostulo remux funktiolla. (Softa optio) IP ulostulo (Softa optio) Anaalogi ulostulolla Common Interface moduuli paikka

6 Liitännät ja ulkoasu Common Interface paikka Virta ledi Vastaanotton Hälytys Antenni Sisään DC in (virta) A/V ulos Ulostulon hälytys Ethernet portti (RJ45) Ylläpitoa, asetuksia ja IPTV ulostuloa varten ASI Sisään ketjutusta varten ASI ulos ketjutusta varten RF Ulos COFDM/QAM

7 QPSK/8PSK Satellite Receiver Input Frequency Input Level Spectral inversion Input impedance MHz -65 to -25 dbm Yes, Auto for C-band LNB 75 Ω LNB voltage 22kHz to LNB Auto Max input TS bit rate Auto, Off or 13/18V programmable Max. 400 ma. (short circuit protected) On or Off programmable 90 Mbit/s, S2 and 8PSK 72 Mbit/s, S and QPSK DVB compliance DVB-S (EN ) DVB-S2 (EN ) Jokainen ETX-200 sarjan vastaanotin sisältää remuxin jolla voidaan remuxata 2 transport stream sisääntuloista. Transport streemit voidaan vastaanottaa Satelliitista tai ASI:sta. Seuraavat komponentit voidaan remultiplexata: Audio, Video, Textitys, PAT, PMT, NIT, EIT, TDT, CAT, SDT

8 ETX-200 DVB-T Vastaanotin ja COFDM, QAM, IP ja ASI transmodulaattori DVB-T vastaanotin MPEG2 SD / HD yhteensopiva MPEG4 SD / HD yhteensopiva ASI vastaanotin Transmodulaattori COFDM ulostulolla (Softa optio) Transmodulaattori QAM ulostulolla (Softa optio) ASI Ulostulo remux funktiolla. (Softa optio) IP ulostulo (Softa optio) Anaalogi ulostulolla Common Interface moduuli paikka

9 Liitännät ja ulkoasu Common Interface paikka Virta ledi Vastaanotton Hälytys Antenni Sisään DC in (virta) A/V ulos Ulostulon hälytys Ethernet portti (RJ45) Ylläpitoa, asetuksia ja IPTV ulostuloa varten ASI Sisään ketjutusta varten ASI ulos ketjutusta varten RF Ulos COFDM/QAM

10 COFDM Terestrial Receiver Specifikaatiot Input Frequency MHz /centre freq.) Input freq step size 250 khz Input level range -70 to -30 dbm *) Input impedance 75 Ω Input return loss 12 db C/N limit 18 db *) Bandwith DVB compliance Automatic mode change recovery 6/7/8 Mhz DVB-T Yes *) QEF reception with test signal: 8k, 64QAM, 1/8 guard interval, 2/3 FEC Jokainen ETX-200 sarjan vastaanotin sisältää remuxin jolla voidaan remuxata 2 transport stream sisääntuloista. Transport streemit voidaan vastaanottaa Terestriaalista tai ASI:sta. Seuraavat komponentit voidaan remultiplexata: Audio, Video, Textitys, PAT, PMT, NIT, EIT, TDT, CAT, SDT

11 Ulostulot EXM sarjan vastaanottimista QAM COFDM ASI IP (etupaneelin eth.rj45) Composite Video/audio A/V ulos ASI ulos RF Ulos COFDM/QAM

12 QAM Modulation (Optio) QAM modes 16, 32, 64, 128 or 256 QAM Symbol rate Mbaud/s MER (at RF out) > 38 db for 256-QAM DVB compliance DVB-C (EN ) QAM output frequency Output level PSI/SI management Remultiplexing MHz (1 khz step) Min 105 dbuv ( MHz) Min 100 dbuv ( MHz) Yes Yes

13 COFDM Modulation (Optio) COFDM mode 2K Guard interval 1/32 FEC 7/8 MER >34 db DVB compliance DVB-T (EN ) Max output bit rate COFDM output frequency Output level PSI/SI management Remultiplexing 32 Mbit/s (8 MHz bandwidth) MHz (1 khz step) Min 100 dbuv ( MHz) Min 95 dbuv ( MHz) Yes Yes

14 ASI input(optio) output ASI bit rate 270 Mbit/s Max payload bit rates: Input bit rate 55 Mbit/s *) Output bit rate 55 Mbit/s *) PCR restamping Yes PSI/SI management Remultiplexing Yes Yes *) The input, output and throughput bit rate is highly dependent on the type of application that is run in the unit.

15 IP in/out (Optio) Input bit rate 55 Mbit/s Output bit rate 55 Mbit/s *) Connector RJ45 (same as control) Output protocol PSI/SI management Remultiplexing UDP, Multicast Yes Yes *) With single TS to IP.

16 Max bittinopeudet COFDM / QAM Kanaville Output signal Modulation Baudrate/BW Max bitrate(mb/s) 85% COFDM 64QAM 8 MHz 31,67 26,92 COFDM 64QAM 7 MHz 27,71 23,55 COFDM 64QAM 6 MHz 23,75 20,19 QAM 16QAM Mbaud/s 25,34 21,54 QAM 32QAM Mbaud/s 31,68 26,93 QAM 64QAM Mbaud/s 38,01 32,31 QAM 128QAM Mbaud/s 44,35 37,70 QAM 256QAM Mbaud/s 50,69 43,08 Suositus max bittinopeus on 85% lasketusta max bittinopeudesta SatcoDX netti sivulta voi käydä tarkistaa kanavan bitti nopeuksia

17 Esimerkkejä ratkaisuista

18 Esimerkki 1. Taloyhtiölle urheilukanava paketti Eurosport 1 Eurosport 2 Kanavat tulevat samasta transponderista josta ne vastaanotetaan, puretaan salaus ja laitetaan COFDM:nä Antenni verkkoon Alle 1000 alv0%

19 Esimerkki 2. Taloyhtiölle Dokumentti/uutis/Luontokanava paketti Discovery Channel Animal Planet CNN International BBC World Deutche welle Kanavat tulevat eri transponderista josta ne vastaanotetaan, puretaan salaus ja laitetaan COFDM:nä Antenni verkkoon

20 Kokopaketin hinta n alv0%

21 EPP W DC virtalähde a2b virtalähde E sarjan tuotteille Ulostulo 7,5V / 100W / 2A 11 erillistä ulostulo Sisääntulo jännite V ESP W DC virtalähde 3.2A / 7.5V / 15W

22 Muut lisätarvikkeet Rack asennus kaappi 10 unittia + Poweri.

23 Kaapelit DC virta jumpperi kaapeli. ASI jumpperi kaapelit

24 WEB Hallinta a2b EXM sarja on täysin web hallittavissa joten Kaikki configuraatiot/asetukset voi tehdä etäisesti.

25 WEB Hallinta Sisääntulo asetukset

26 WEB Hallinta: ASI ulostulo asetukset

27 WEB Hallinta: QAM ulostulo asetukset

28 WEB: Hallinta COFDM ulostulo asetukset

29 WEB Hallinta: IP ulostulo asetukset

30 WEB Hallinta: ulostulon palvelu asetukset

31 WEB Hallinta: Common Interface (CA Moduulin valikot)

32 Kiitos mielen kiinnostuksestanne!! Kysymyksiinne vastaamme ilomielin
