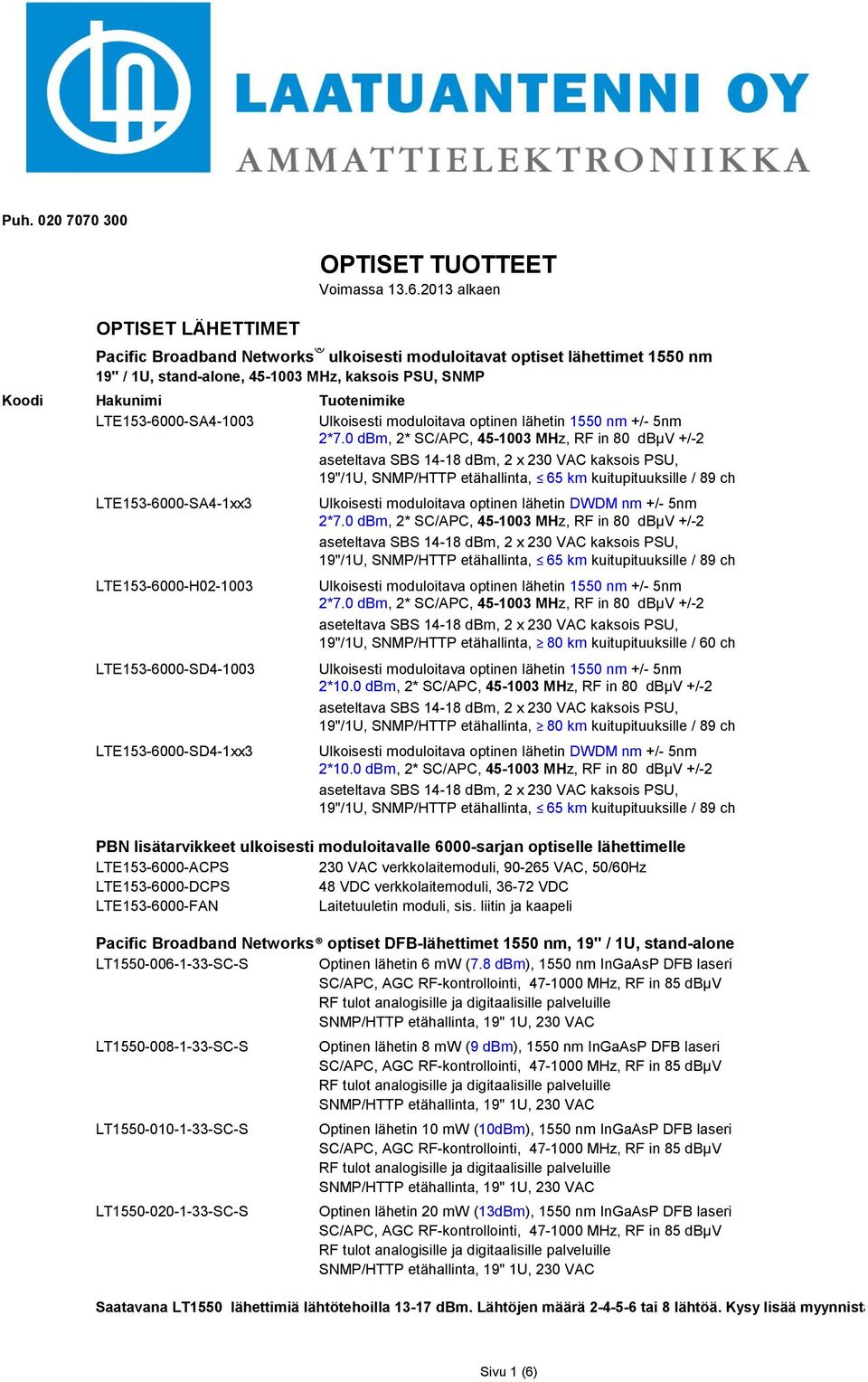

OPTISET TUOTTEET Voimassa alkaen

Transkriptio

1 Puh OPTISET LÄHETTIMET OPTISET TUOTTEET Voimassa alkaen Pacific Broadband Networks ulkoisesti moduloitavat optiset lähettimet 1550 nm 19" / 1U, stand-alone, MHz, kaksois PSU, SNMP LTE SA Ulkoisesti moduloitava optinen lähetin 1550 nm +/- 5nm 2*7.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 19"/1U, SNMP/HTTP etähallinta, 65 km kuitupituuksille / 89 ch LTE SA4-1xx3 LTE H LTE SD LTE SD4-1xx3 Ulkoisesti moduloitava optinen lähetin DWDM nm +/- 5nm 2*7.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 19"/1U, SNMP/HTTP etähallinta, 65 km kuitupituuksille / 89 ch Ulkoisesti moduloitava optinen lähetin 1550 nm +/- 5nm 2*7.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 19"/1U, SNMP/HTTP etähallinta, 80 km kuitupituuksille / 60 ch Ulkoisesti moduloitava optinen lähetin 1550 nm +/- 5nm 2*10.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 19"/1U, SNMP/HTTP etähallinta, 80 km kuitupituuksille / 89 ch Ulkoisesti moduloitava optinen lähetin DWDM nm +/- 5nm 2*10.0 dbm, 2* SC/APC, MHz, RF in 80 dbµv +/-2 19"/1U, SNMP/HTTP etähallinta, 65 km kuitupituuksille / 89 ch PBN lisätarvikkeet ulkoisesti moduloitavalle 6000-sarjan optiselle lähettimelle LTE ACPS 230 VAC verkkolaitemoduli, VAC, 50/60Hz LTE DCPS 48 VDC verkkolaitemoduli, VDC LTE FAN Laitetuuletin moduli, sis. liitin ja kaapeli Pacific Broadband Networks optiset DFB-lähettimet 1550 nm, 19" / 1U, stand-alone LT SC-S Optinen lähetin 6 mw (7.8 dbm), 1550 nm InGaAsP DFB laseri LT SC-S LT SC-S LT SC-S Optinen lähetin 8 mw (9 dbm), 1550 nm InGaAsP DFB laseri Optinen lähetin 10 mw (10dBm), 1550 nm InGaAsP DFB laseri Optinen lähetin 20 mw (13dBm), 1550 nm InGaAsP DFB laseri Saatavana LT1550 lähettimiä lähtötehoilla dbm. Lähtöjen määrä tai 8 lähtöä. Kysy lisää myynnistä. Sivu 1 (6)

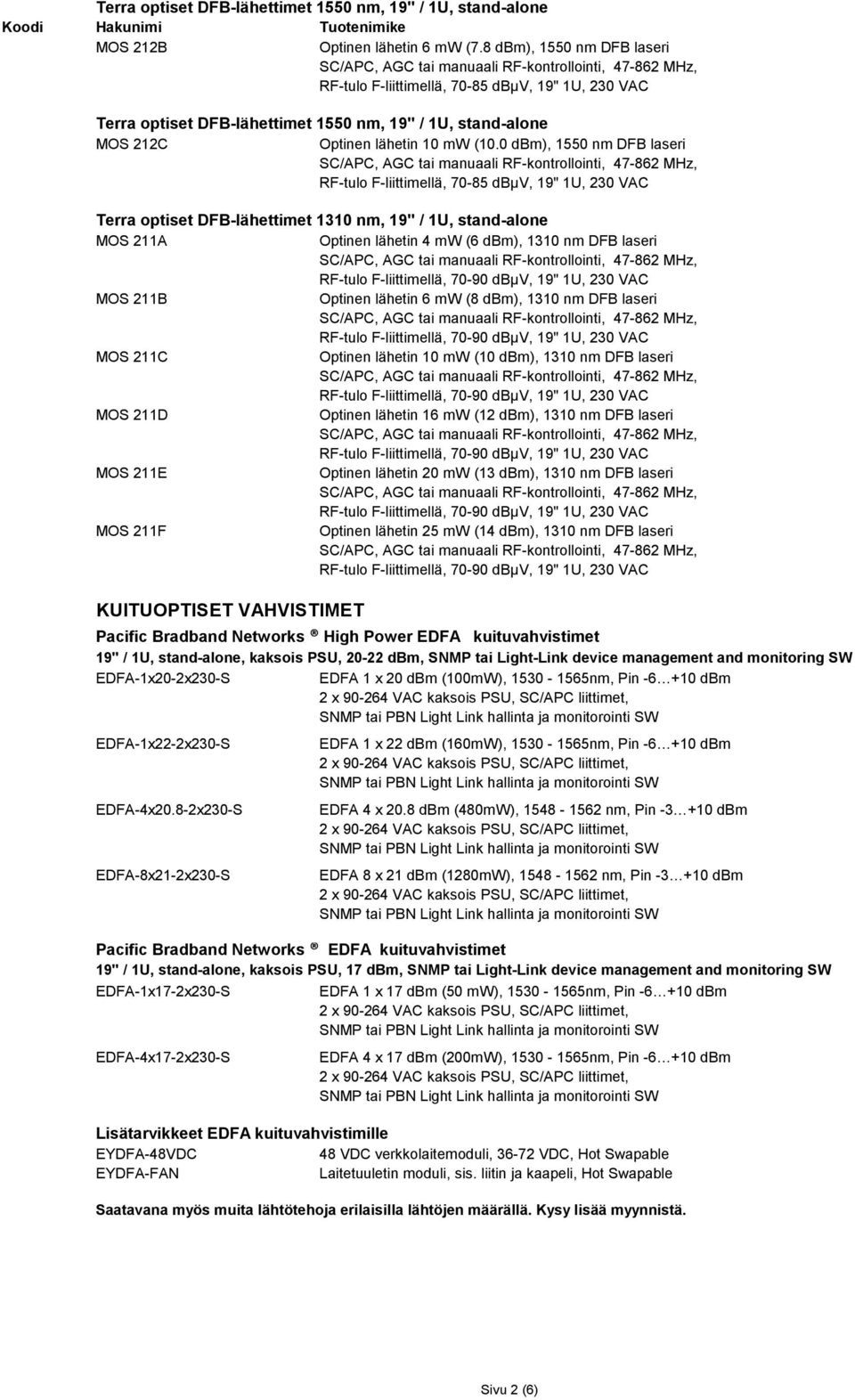

2 Terra optiset DFB-lähettimet 1550 nm, 19" / 1U, stand-alone MOS 212B Optinen lähetin 6 mw (7.8 dbm), 1550 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC Terra optiset DFB-lähettimet 1550 nm, 19" / 1U, stand-alone MOS 212C Optinen lähetin 10 mw (10.0 dbm), 1550 nm DFB laseri RF-tulo F-liittimellä, dbµv, 19" 1U, 230 VAC Terra optiset DFB-lähettimet 1310 nm, 19" / 1U, stand-alone MOS 211A Optinen lähetin 4 mw (6 dbm), 1310 nm DFB laseri MOS 211B Optinen lähetin 6 mw (8 dbm), 1310 nm DFB laseri MOS 211C Optinen lähetin 10 mw (10 dbm), 1310 nm DFB laseri MOS 211D Optinen lähetin 16 mw (12 dbm), 1310 nm DFB laseri MOS 211E Optinen lähetin 20 mw (13 dbm), 1310 nm DFB laseri MOS 211F Optinen lähetin 25 mw (14 dbm), 1310 nm DFB laseri KUITUOPTISET VAHVISTIMET Pacific Bradband Networks High Power EDFA kuituvahvistimet 19" / 1U, stand-alone, kaksois PSU, dbm, SNMP tai Light-Link device management and monitoring SW EDFA-1x20-2x230-S EDFA 1 x 20 dbm (100mW), nm, Pin dbm EDFA-1x22-2x230-S EDFA-4x20.8-2x230-S EDFA-8x21-2x230-S EDFA 1 x 22 dbm (160mW), nm, Pin dbm EDFA 4 x 20.8 dbm (480mW), nm, Pin dbm EDFA 8 x 21 dbm (1280mW), nm, Pin dbm Pacific Bradband Networks EDFA kuituvahvistimet 19" / 1U, stand-alone, kaksois PSU, 17 dbm, SNMP tai Light-Link device management and monitoring SW EDFA-1x17-2x230-S EDFA-4x17-2x230-S EDFA 1 x 17 dbm (50 mw), nm, Pin dbm EDFA 4 x 17 dbm (200mW), nm, Pin dbm Lisätarvikkeet EDFA kuituvahvistimille EYDFA-48VDC 48 VDC verkkolaitemoduli, VDC, Hot Swapable EYDFA-FAN Laitetuuletin moduli, sis. liitin ja kaapeli, Hot Swapable Saatavana myös muita lähtötehoja erilaisilla lähtöjen määrällä. Kysy lisää myynnistä. Sivu 2 (6)

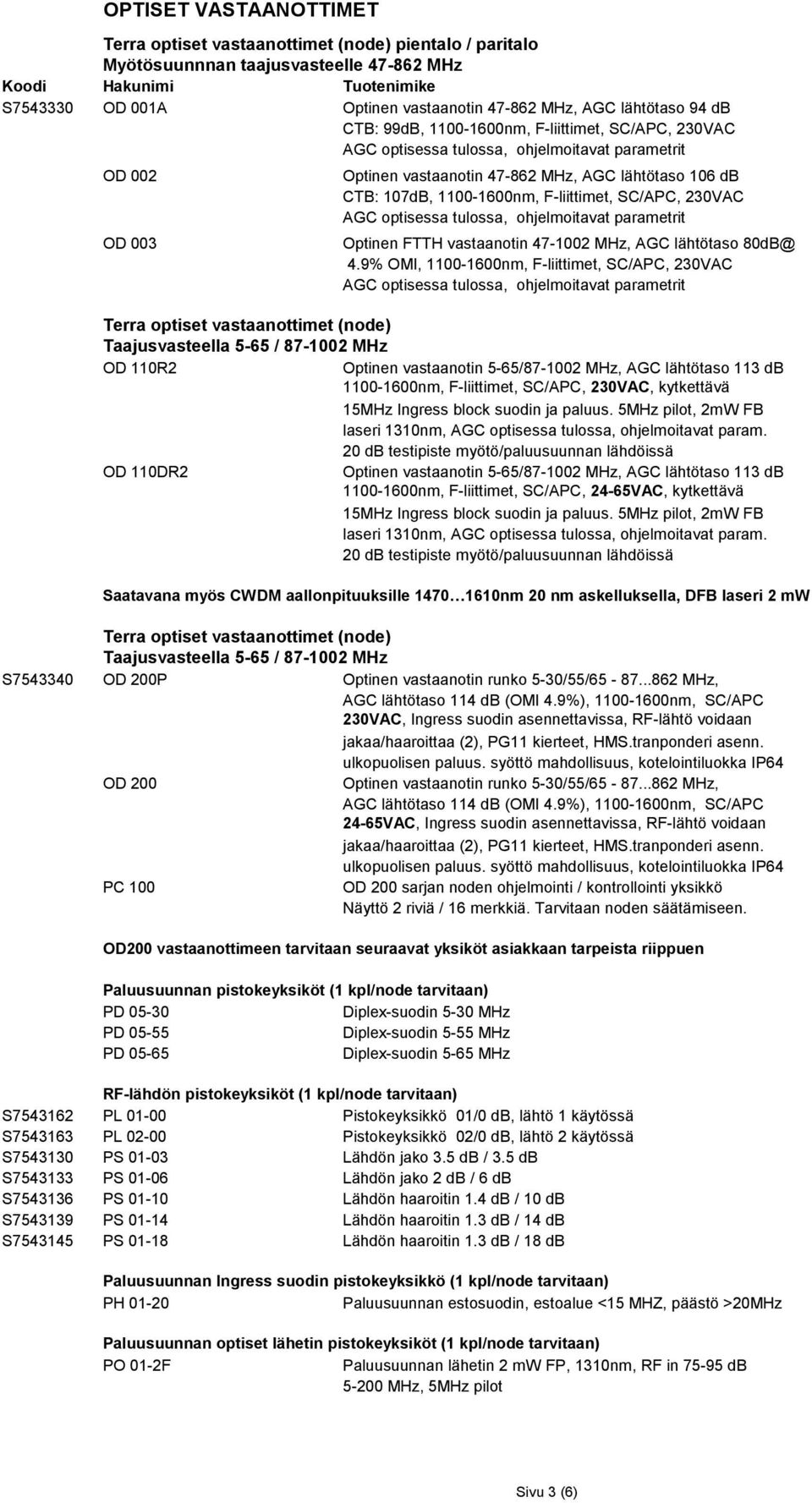

3 OPTISET VASTAANOTTIMET Terra optiset vastaanottimet (node) pientalo / paritalo Myötösuunnnan taajusvasteelle MHz S OD 001A Optinen vastaanotin MHz, AGC lähtötaso 94 db CTB: 99dB, nm, F-liittimet, SC/APC, 230VAC AGC optisessa tulossa, ohjelmoitavat parametrit OD 002 OD 003 Optinen vastaanotin MHz, AGC lähtötaso 106 db CTB: 107dB, nm, F-liittimet, SC/APC, 230VAC AGC optisessa tulossa, ohjelmoitavat parametrit Optinen FTTH vastaanotin MHz, AGC lähtötaso 80dB@ 4.9% OMI, nm, F-liittimet, SC/APC, 230VAC AGC optisessa tulossa, ohjelmoitavat parametrit Terra optiset vastaanottimet (node) Taajusvasteella 5-65 / MHz OD 110R2 Optinen vastaanotin 5-65/ MHz, AGC lähtötaso 113 db nm, F-liittimet, SC/APC, 230VAC, kytkettävä 15MHz Ingress block suodin ja paluus. 5MHz pilot, 2mW FB laseri 1310nm, AGC optisessa tulossa, ohjelmoitavat param. 20 db testipiste myötö/paluusuunnan lähdöissä OD 110DR2 Optinen vastaanotin 5-65/ MHz, AGC lähtötaso 113 db nm, F-liittimet, SC/APC, 24-65VAC, kytkettävä 15MHz Ingress block suodin ja paluus. 5MHz pilot, 2mW FB laseri 1310nm, AGC optisessa tulossa, ohjelmoitavat param. 20 db testipiste myötö/paluusuunnan lähdöissä Saatavana myös CWDM aallonpituuksille nm 20 nm askelluksella, DFB laseri 2 mw Terra optiset vastaanottimet (node) Taajusvasteella 5-65 / MHz S OD 200P Optinen vastaanotin runko 5-30/55/ MHz, AGC lähtötaso 114 db (OMI 4.9%), nm, SC/APC 230VAC, Ingress suodin asennettavissa, RF-lähtö voidaan jakaa/haaroittaa (2), PG11 kierteet, HMS.tranponderi asenn. ulkopuolisen paluus. syöttö mahdollisuus, kotelointiluokka IP64 OD 200 Optinen vastaanotin runko 5-30/55/ MHz, AGC lähtötaso 114 db (OMI 4.9%), nm, SC/APC 24-65VAC, Ingress suodin asennettavissa, RF-lähtö voidaan jakaa/haaroittaa (2), PG11 kierteet, HMS.tranponderi asenn. ulkopuolisen paluus. syöttö mahdollisuus, kotelointiluokka IP64 PC 100 OD 200 sarjan noden ohjelmointi / kontrollointi yksikkö Näyttö 2 riviä / 16 merkkiä. Tarvitaan noden säätämiseen. OD200 vastaanottimeen tarvitaan seuraavat yksiköt asiakkaan tarpeista riippuen Paluusuunnan pistokeyksiköt (1 kpl/node tarvitaan) PD Diplex-suodin 5-30 MHz PD Diplex-suodin 5-55 MHz PD Diplex-suodin 5-65 MHz RF-lähdön pistokeyksiköt (1 kpl/node tarvitaan) S PL Pistokeyksikkö 01/0 db, lähtö 1 käytössä S PL Pistokeyksikkö 02/0 db, lähtö 2 käytössä S PS Lähdön jako 3.5 db / 3.5 db S PS Lähdön jako 2 db / 6 db S PS Lähdön haaroitin 1.4 db / 10 db S PS Lähdön haaroitin 1.3 db / 14 db S PS Lähdön haaroitin 1.3 db / 18 db Paluusuunnan Ingress suodin pistokeyksikkö (1 kpl/node tarvitaan) PH Paluusuunnan estosuodin, estoalue <15 MHZ, päästö >20MHz Paluusuunnan optiset lähetin pistokeyksiköt (1 kpl/node tarvitaan) PO 01-2F Paluusuunnan lähetin 2 mw FP, 1310nm, RF in db MHz, 5MHz pilot Sivu 3 (6)

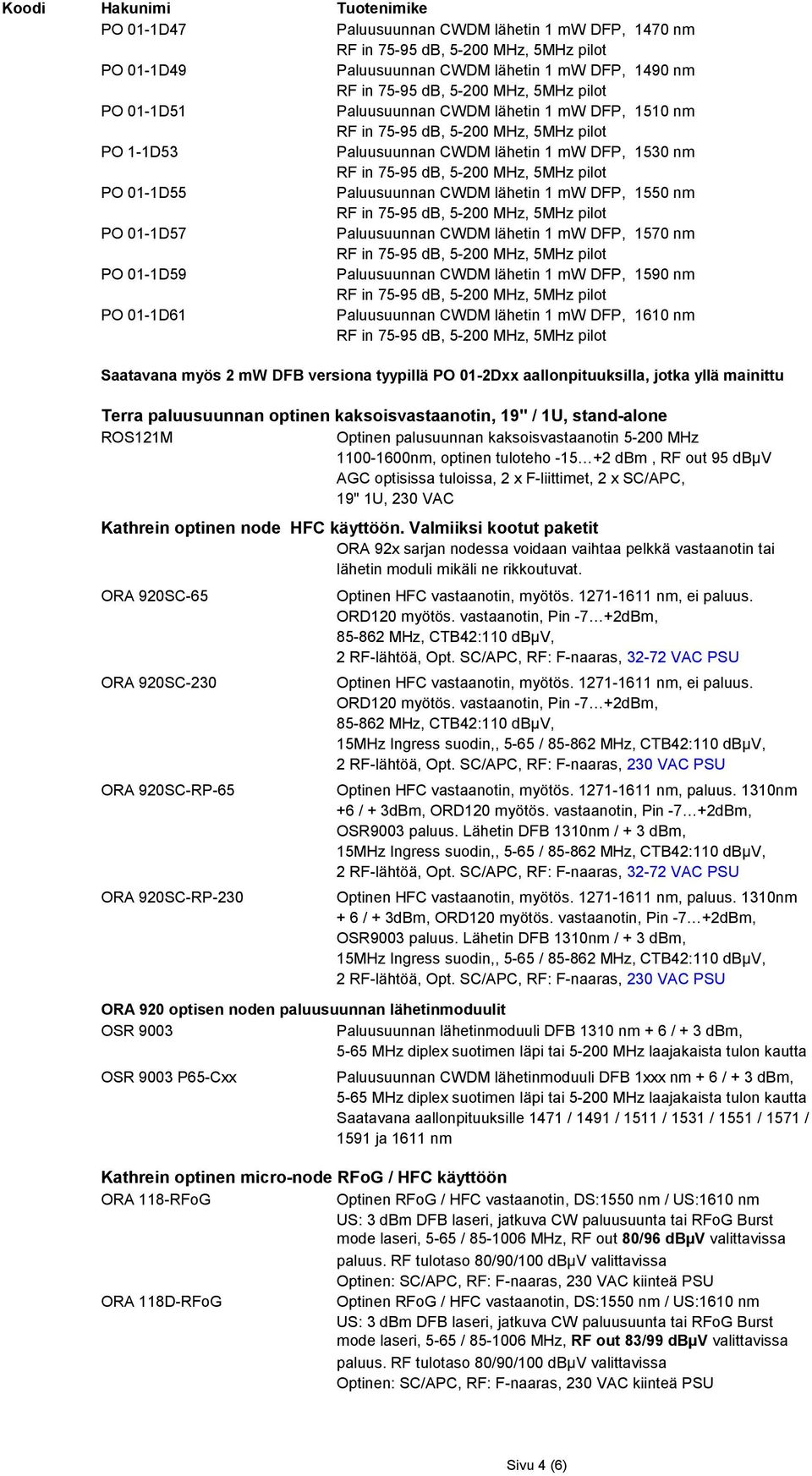

4 PO 01-1D47 Paluusuunnan CWDM lähetin 1 mw DFP, 1470 nm PO 01-1D49 Paluusuunnan CWDM lähetin 1 mw DFP, 1490 nm PO 01-1D51 Paluusuunnan CWDM lähetin 1 mw DFP, 1510 nm PO 1-1D53 Paluusuunnan CWDM lähetin 1 mw DFP, 1530 nm PO 01-1D55 Paluusuunnan CWDM lähetin 1 mw DFP, 1550 nm PO 01-1D57 Paluusuunnan CWDM lähetin 1 mw DFP, 1570 nm PO 01-1D59 Paluusuunnan CWDM lähetin 1 mw DFP, 1590 nm PO 01-1D61 Paluusuunnan CWDM lähetin 1 mw DFP, 1610 nm Saatavana myös 2 mw DFB versiona tyypillä PO 01-2Dxx aallonpituuksilla, jotka yllä mainittu Terra paluusuunnan optinen kaksoisvastaanotin, 19" / 1U, stand-alone ROS121M Optinen palusuunnan kaksoisvastaanotin MHz nm, optinen tuloteho dbm, RF out 95 dbµv AGC optisissa tuloissa, 2 x F-liittimet, 2 x SC/APC, 19" 1U, 230 VAC Kathrein optinen node HFC käyttöön. Valmiiksi kootut paketit ORA 92x sarjan nodessa voidaan vaihtaa pelkkä vastaanotin tai lähetin moduli mikäli ne rikkoutuvat. ORA 920SC-65 ORA 920SC-230 ORA 920SC-RP-65 ORA 920SC-RP-230 Optinen HFC vastaanotin, myötös nm, ei paluus. ORD120 myötös. vastaanotin, Pin -7 +2dBm, MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, VAC PSU Optinen HFC vastaanotin, myötös nm, ei paluus. ORD120 myötös. vastaanotin, Pin -7 +2dBm, MHz, CTB42:110 dbµv, 15MHz Ingress suodin,, 5-65 / MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, 230 VAC PSU Optinen HFC vastaanotin, myötös nm, paluus. 1310nm +6 / + 3dBm, ORD120 myötös. vastaanotin, Pin -7 +2dBm, OSR9003 paluus. Lähetin DFB 1310nm / + 3 dbm, 15MHz Ingress suodin,, 5-65 / MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, VAC PSU Optinen HFC vastaanotin, myötös nm, paluus. 1310nm + 6 / + 3dBm, ORD120 myötös. vastaanotin, Pin -7 +2dBm, OSR9003 paluus. Lähetin DFB 1310nm / + 3 dbm, 15MHz Ingress suodin,, 5-65 / MHz, CTB42:110 dbµv, 2 RF-lähtöä, Opt. SC/APC, RF: F-naaras, 230 VAC PSU ORA 920 optisen noden paluusuunnan lähetinmoduulit OSR 9003 Paluusuunnan lähetinmoduuli DFB 1310 nm + 6 / + 3 dbm, 5-65 MHz diplex suotimen läpi tai MHz laajakaista tulon kautta OSR 9003 P65-Cxx Paluusuunnan CWDM lähetinmoduuli DFB 1xxx nm + 6 / + 3 dbm, 5-65 MHz diplex suotimen läpi tai MHz laajakaista tulon kautta Saatavana aallonpituuksille 1471 / 1491 / 1511 / 1531 / 1551 / 1571 / 1591 ja 1611 nm Kathrein optinen micro-node RFoG / HFC käyttöön ORA 118-RFoG Optinen RFoG / HFC vastaanotin, DS:1550 nm / US:1610 nm US: 3 dbm DFB laseri, jatkuva CW paluusuunta tai RFoG Burst mode laseri, 5-65 / MHz, RF out 80/96 dbµv valittavissa paluus. RF tulotaso 80/90/100 dbµv valittavissa Optinen: SC/APC, RF: F-naaras, 230 VAC kiinteä PSU ORA 118D-RFoG Optinen RFoG / HFC vastaanotin, DS:1550 nm / US:1610 nm US: 3 dbm DFB laseri, jatkuva CW paluusuunta tai RFoG Burst mode laseri, 5-65 / MHz, RF out 83/99 dbµv valittavissa paluus. RF tulotaso 80/90/100 dbµv valittavissa Optinen: SC/APC, RF: F-naaras, 230 VAC kiinteä PSU Sivu 4 (6)

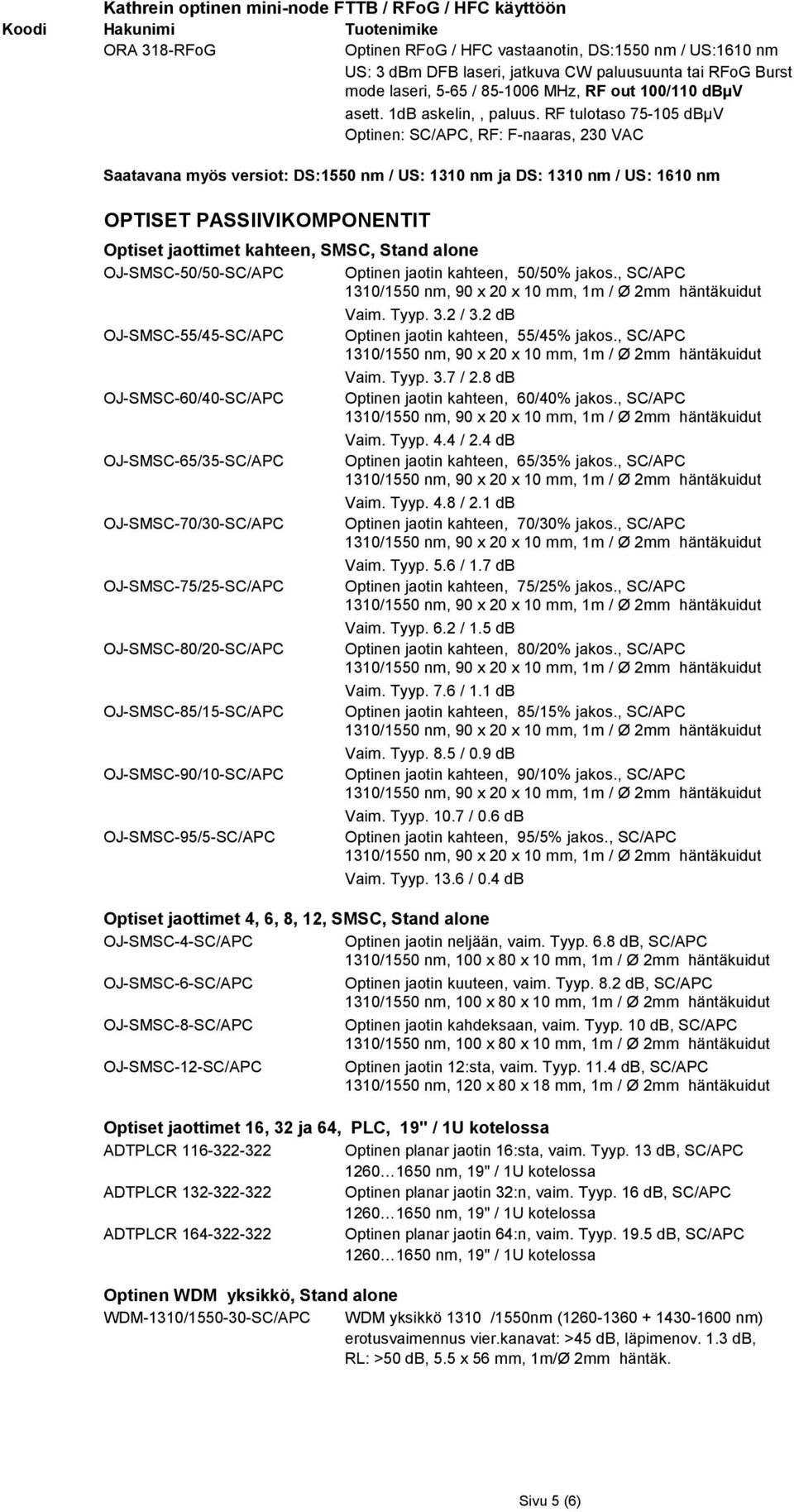

5 Kathrein optinen mini-node FTTB / RFoG / HFC käyttöön ORA 318-RFoG Optinen RFoG / HFC vastaanotin, DS:1550 nm / US:1610 nm US: 3 dbm DFB laseri, jatkuva CW paluusuunta tai RFoG Burst mode laseri, 5-65 / MHz, RF out 100/110 dbµv asett. 1dB askelin,, paluus. RF tulotaso dbµv Optinen: SC/APC, RF: F-naaras, 230 VAC Saatavana myös versiot: DS:1550 nm / US: 1310 nm ja DS: 1310 nm / US: 1610 nm OPTISET PASSIIVIKOMPONENTIT Optiset jaottimet kahteen, SMSC, Stand alone OJ-SMSC-50/50-SC/APC Optinen jaotin kahteen, 50/50% jakos., SC/APC OJ-SMSC-55/45-SC/APC OJ-SMSC-60/40-SC/APC OJ-SMSC-65/35-SC/APC OJ-SMSC-70/30-SC/APC OJ-SMSC-75/25-SC/APC OJ-SMSC-80/20-SC/APC OJ-SMSC-85/15-SC/APC OJ-SMSC-90/10-SC/APC OJ-SMSC-95/5-SC/APC Vaim. Tyyp. 3.2 / 3.2 db Optinen jaotin kahteen, 55/45% jakos., SC/APC Vaim. Tyyp. 3.7 / 2.8 db Optinen jaotin kahteen, 60/40% jakos., SC/APC Vaim. Tyyp. 4.4 / 2.4 db Optinen jaotin kahteen, 65/35% jakos., SC/APC Vaim. Tyyp. 4.8 / 2.1 db Optinen jaotin kahteen, 70/30% jakos., SC/APC Vaim. Tyyp. 5.6 / 1.7 db Optinen jaotin kahteen, 75/25% jakos., SC/APC Vaim. Tyyp. 6.2 / 1.5 db Optinen jaotin kahteen, 80/20% jakos., SC/APC Vaim. Tyyp. 7.6 / 1.1 db Optinen jaotin kahteen, 85/15% jakos., SC/APC Vaim. Tyyp. 8.5 / 0.9 db Optinen jaotin kahteen, 90/10% jakos., SC/APC Vaim. Tyyp / 0.6 db Optinen jaotin kahteen, 95/5% jakos., SC/APC Vaim. Tyyp / 0.4 db Optiset jaottimet 4, 6, 8, 12, SMSC, Stand alone OJ-SMSC-4-SC/APC Optinen jaotin neljään, vaim. Tyyp. 6.8 db, SC/APC 1310/1550 nm, 100 x 80 x 10 mm, 1m / Ø 2mm häntäkuidut OJ-SMSC-6-SC/APC OJ-SMSC-8-SC/APC OJ-SMSC-12-SC/APC Optinen jaotin kuuteen, vaim. Tyyp. 8.2 db, SC/APC 1310/1550 nm, 100 x 80 x 10 mm, 1m / Ø 2mm häntäkuidut Optinen jaotin kahdeksaan, vaim. Tyyp. 10 db, SC/APC 1310/1550 nm, 100 x 80 x 10 mm, 1m / Ø 2mm häntäkuidut Optinen jaotin 12:sta, vaim. Tyyp db, SC/APC 1310/1550 nm, 120 x 80 x 18 mm, 1m / Ø 2mm häntäkuidut Optiset jaottimet 16, 32 ja 64, PLC, 19" / 1U kotelossa ADTPLCR Optinen planar jaotin 16:sta, vaim. Tyyp. 13 db, SC/APC nm, 19" / 1U kotelossa ADTPLCR Optinen planar jaotin 32:n, vaim. Tyyp. 16 db, SC/APC nm, 19" / 1U kotelossa ADTPLCR Optinen planar jaotin 64:n, vaim. Tyyp db, SC/APC nm, 19" / 1U kotelossa Optinen WDM yksikkö, Stand alone WDM-1310/ SC/APC WDM yksikkö 1310 /1550nm ( nm) erotusvaimennus vier.kanavat: >45 db, läpimenov. 1.3 db, RL: >50 db, 5.5 x 56 mm, 1m/Ø 2mm häntäk. Sivu 5 (6)

6 Optinen CWDM yksikkö, Stand alone, aallonpituutta CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC CWDM /1550-SC/APC CWDM yksikkö 1310 nm nm / 1550 nm, SC/APC Optinen GPON triplexeri yksikkö, Stand alone, aallonpituutta CWDM-4-GPON-SC/APC GPON triplexeri yksikkö 1310/1470/ 1550 /1610 nm, SC/APC Optinen CWDM yksikkö, Stand alone, ja aallonpituutta CWDM /1550-SC/APC CWDM yksikkö 1310 nm /1530/1550/1570 nm läpimenov. 1.5 db, RL: >50 db, 100 x 80 x 10 mm, 1m/Ø 2mm häntäk., SC/APC CWDM /1550-SC/APC CWDM yksikkö 1310 nm+1470/ /1610 nm läpimenov. 2.7 db, RL: >50 db, 126 x 96 x 15 mm, 1m/Ø 2mm häntäk., SC/APC Optiset vaimentimet SC/APC VT-VAIM-SC/APC-1 Optinen vaimennin, 1 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-2 Optinen vaimennin, 2 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-3 Optinen vaimennin, 3 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-4 Optinen vaimennin, 4 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-5 Optinen vaimennin, 5 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-6 Optinen vaimennin, 6 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-7 Optinen vaimennin, 7 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-8 Optinen vaimennin, 8 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-9 Optinen vaimennin, 9 db +/-0.5dB, nm, RL>60dB, VT-VAIM-SC/APC-10 Optinen vaimennin, 10 db +/-0.5dB, nm, RL>60dB, TOIMITUSEHDOT Ammattielektroniikkatuotteet Hinnat: Voimassa: Muutokset: Toimitusehto: Rahti: Rahtivapaa toimitus: Pakkaus- ja käsittelykulut: Pienlaskutuslisä: Maksuehto: Viivästyskorko: Muistutukset: Palautukset: Takuu: ALV 0% / ALV 24% kappale- tai metrihintoja. Laatuantenni Oy:n tuotehinnasto 2013 Ammattielektroniikka / Optiset tuotteet on voimassa toistaiseksi. Kaikki oikeudet pidätetään. Pidätämme oikeuden hintoja ja laitteita koskeviin muutoksiin ilman ennakkoilmoitusta. Vapaasti varastossamme Helsingissä pakattuna normaali pakkaukseen. Veloitamme laskun yhteydessä. Lähetyksen arvon ylittäessä 500,00 (ALV=0%) toimitamme sen matkahuollolla vastaanottajaa lähinnä olevaan matkahuollon toimipisteeseen rahtivapaasti, poislukien poikkeuksellisen tilaavievät- tai painavatlähetykset. Hinnat sisältävät normaalit pakkaus- ja käsittelykulut, erikoispakkaukset sekä EUR- ja FINkuormalavat veloitamme erikseen kulujen mukaan. Alle 50 tilauksesta perimme 5.00 pienlaskutuslisän. (hinnat ALV=0%). Tiliasiakkaille 14 pv netto. Korkolain mukainen. Toimitusta tai laskua koskevat tehtävä 8 päivän sisällä niiden saapumisesta. Palautukset ja hyvitykset käsitellään tapauskohtaisesti ja niistä sovittava aina etukäteen myyjän kanssa kk. Takuu korvaa ainoastaan laitteen korjauksen, ei välillisiä kustannuksia. Laitteen vaihtamiseen liittyvät kustannukset eivät kuulu takuun piiriin. Yhteystiedot: Laatuantenni Oy Rälssintie 4, HELSINKI Puhelin: , telefax S-posti: etunimi.sukunimi@laatuantenni.fi Web: Sivu 6 (6)
