1 Profiilijärjestelmä Ikkunoiden energiatehokkaaseen asennukseen

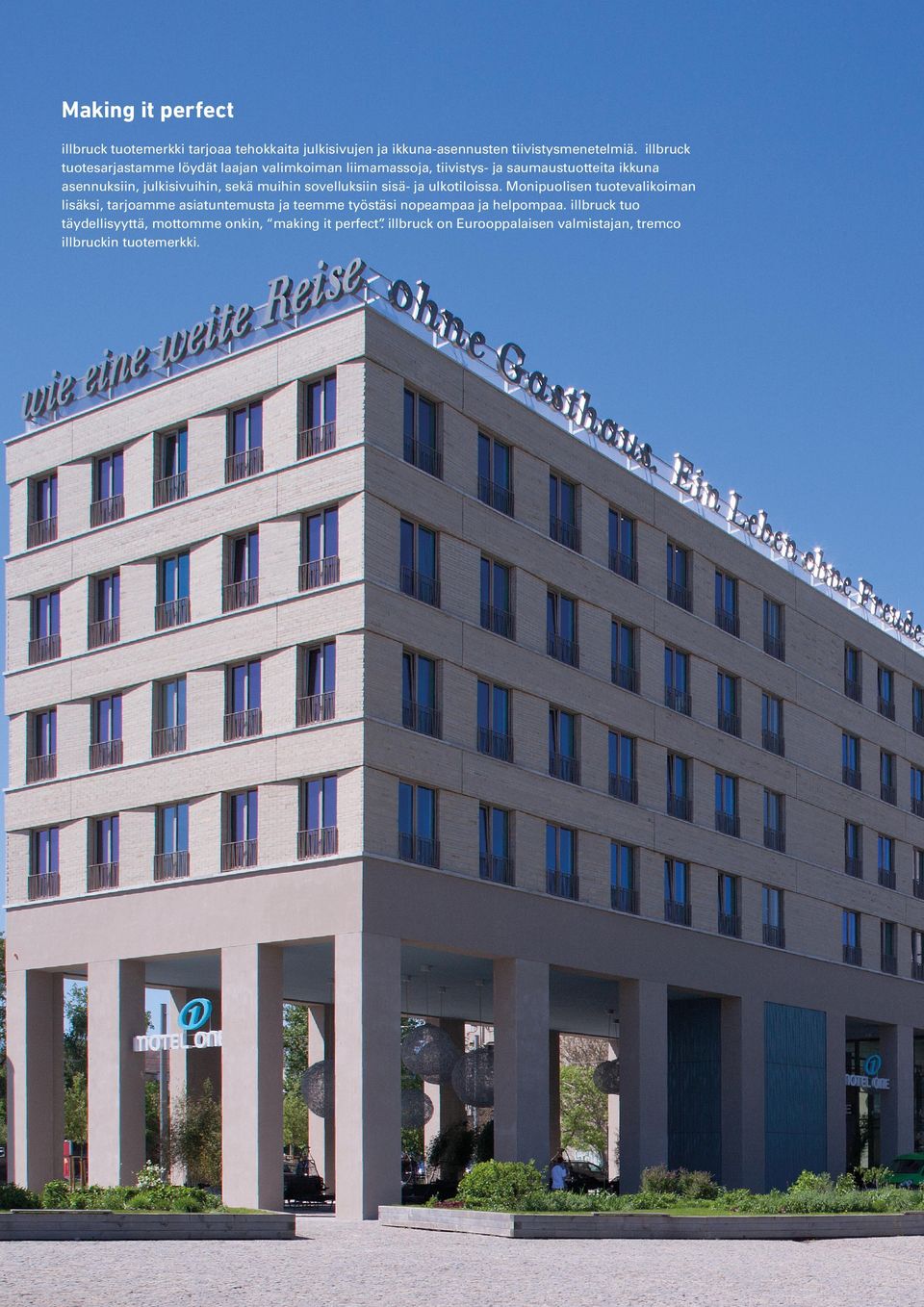

2 Making it perfect illbruck tuotemerkki tarjoaa tehokkaita julkisivujen ja ikkuna-asennusten tiivistysmenetelmiä. illbruck tuotesarjastamme löydät laajan valimkoiman liimamassoja, tiivistys- ja saumaustuotteita ikkuna asennuksiin, julkisivuihin, sekä muihin sovelluksiin sisä- ja ulkotiloissa. Monipuolisen tuotevalikoiman lisäksi, tarjoamme asiatuntemusta ja teemme työstäsi nopeampaa ja helpompaa. illbruck tuo täydellisyyttä, mottomme onkin, making it perfect. illbruck on Eurooppalaisen valmistajan, tremco illbruckin tuotemerkki. 2

3 Energiatehokkuutta illbruckin Profiilijärjestelmällä Profiilijärjestelmä on kantavaan seinään kiinnityskarmiksi kiinnitettävä eristysjärjestelmä, joka antaa ikkunoille tehokkaimman mahdollisen lämmöneristyksen. Se on kehitetty ikkuna-asennuksen ammattilaisille, kerrostalojen, liikerakennusten ja hotellien lisälämmöneristyksiin. Järjestelmä vastaa uusiin energiahaasteisiin. Saksassa energiansäästövaatimukset (EnEV) 2014 edellyttävät, että energiankulutusta vähennettään 30%. Tämä edellyttää uudenlaisia ratkaisuja ikkunoiden asennustekniikoihin. Profiilijärjestelmä on kehitetty vastaamaan näihin haasteisiin. Järjestelmä on IFT Rosenheimin testaama ja hyväksymä ja sille on myönnetty ympäristöpalkinto econstar jo vuonna Järjestelmässä käytetyt profiilit ovat valmistettu kierrätysmateriaaleista, nauhoilla on EC1Plus merkinnät ja liimamassa on illbruckin edistykselliseen SP-teknologiaan pohjautuva, isosyanaattivapaa, lähes hajuton liima. 3

4 Järjestelmän tuotteet PR010 Kiinnitysprofiili PR012 Eristeprofiili PR010 on L-muotoinen ikkunan kiinnitysprofiili ja se on valmistettu kierrätysmateriaaleja hyödyntäen. Profiilia on saatavana neljää eri kokoa. Profiili valitaan seinän eristepaksuuden mukaisesti 140 mm, 160 mm, 180 mm tai 200 mm kokoisista profiileista. Profiilin kiinnityspohja on 120 mm leveä ja se tarjoaa erittäin hyvän kiinnityssuhteen ikkunan ympärille rakentuvalle kehykselle. SP340 Asennusliima SP340 Asennusliima on kehitetty Profiilijärjestelmää varten. Liimalla on hyvin vahva alkutartunta ja se mahdollistaa profiilien kiinnittämisen ilman erillistä, mekaanista, väliaikasta tukea. Liima on illbruckin edistykselliseen SP-teknologiaan pohjautuva, isosyanaattivapaa, lähes hajuton ja sitä voidaan käyttää sisälla ja ulkona. AT140 Primer AT140 Primer parantaa ja varmistaa profiilien kiinnitysliimauksen tartunnan profiilin ja seinän välille. Se voidaan levittää myös kosteille alustoille. Primerin käyttö on ensisijaisen tärkeää tiiviin tartunnan varmistamiseksi. TP600 Paisuva nauha Ikkunapuitteen ja ulkoseinän väliin asennettava eriste. Se on akryylipolymeerilla kyllästetty, esipuristettu polyuretaanivaahtonauha, joka turpoaa asennuksen jälkeen, tantaen ideaalitiiveyden. ME500 Ikkunafoili Profiilien välinen liitos suositellaan tiivistettäväksi ME500 Ikkunafoililla. 4

5 Järjestelmän kokoonpano Vaihtoehto FM330 Elastinen vaahto Umpisoluinen pohjanauha ja SP525 Saumausmassa 3. PR010 Kiinnikeprofiili 4. PR012 Eristeprofiili 5. AT140 Primer ja SP340 Asennusliima 6. TP600 Paisuva nauha 7 7. Verkotuslaasti ja verkko 8. Dryvit Pinnoite 8 6 Vaihtoehto Umpisoluinen pohjanauha ja SP525 Saumausmassa 2. FM330 Elastinen vaahto PR010 Kiinnikeprofiili 4. PR012 Eristeprofiili 5. AT140 Primer ja SP340 Asennusliima 6 6. TP600 Paisuva nauha 5

6 Asennusohjeet 1. Katkaise profiilit oikean pituiseksi ikkunan ala-, ylä- ja sivukarmeihin (kuva 1). Muista varmistaa ikkuna-aukon ympärysmitat; vanhojen talojen ikkunakoot voivat vaihdella. Varmista myös profiilin oikea syvyys suunnitelmista, jos karmin ulkopinta halutaan samaan tasoon ikkuna karmisyvyyden kanssa. Profiilia voidaan kaventaa syvyys suunnassa pöytäsirkkelillä tarvittaessa. Ikkuna aukko on hyvä säilyttää saman kokoisena yhtenäiselle eristys paksuudelle. Profiilin pituus on 1400 mm ja niiden jatkaminen voidaan suorittaa suuremmissa aukoissa suoraan puskuliitoksen avulla. Puskuliitos alustat primeroidaan ja kiinnitys suoritetaan SP340 Asennusliimalla. 2. Poraa profiiliin 1 kiinnitysreikä profiilin keskelle valmiiksi myöhempää kiinnitystä varten (kuva 2). Profiiliin tarvitsee tehdä vain 1 mekaaninen kiinnitys varmistukseksi, jos ikkunan paino tulee osittain kantavan rakenteen päälle. Mikäli uusi ikkuna tulee koko painoltaan uuden profiilin ympärille, on kiinnityspisteitä lisättävä tasaisin 300 mm välein. 3. Puhdista kaikki pinnat irtonaisesta pölystä, rasvasta, sementtiliimasta ja jäästä ym. Proffilit kannaattaa säilyttää tehdas pakkauksessa. 4. Alustan ja profiilin on oltava kuivia. Primerointi on suoritettava vähintään 10 mm leveydeltä kummallekin reunalle liiman alustaksi (kuvat 3 ja 4). Primerin kuivumisaika on minuuttia. 5. Levitä SP340 asennusliima profiiliin. 6. Asenna alaprofiili tarkasti paikoilleen, niin että aukon alareuna on tasainen alustakantavan rakenteen kanssa. SP340 asennusliima toimii lämpötilan ollessa 5-40 oc astetta. Kiinnitä alaprofiilin keskimmäinen ruuvi varmuuden vuoksi ennen sivuprofiileiden asennustyötä. 7. Asenna pystyprofiilit paikoilleen, sekä viimeisenä yläprofiili. Muista levittää asennusliima myös pystyprofiilien päihin. Varmista aukon suoruus ja ristimitta tarpeen mukaan ennen profiilin keskelle tulevaa mekaanista ruuvikiinnitystä. Ruuvin kanta on saatava tasan profiilin pinnan kanssa (kuva 7). 8. Mekaanisen kiinnityksen jälkeen eristeprofiilit voi liimata paikoilleen SP340 asennusliimalla. Tämän jälkeen on myös ikkunat asennetavissa paikoilleen. Ikkunan profiilin välinen liitos suositellaan tiivistettäväksi ME500 window foililla, joka on 50 mm butyylikaistainen hyörysulkuteippi (kuva 8). 6

7 1. Katkaise PR010 Kiinnitysprofiilit oikeaan mittaan. 2. Esiporaa kiinnitysreiät profiileihin 3. Primeroi puhdas profiili. 4. Primeroi puhdas alusta. 5. Levitä SP340 Asennusliima. 6. Asenna alaprofiili paikoilleen 7. Asenna sivu- ja yläprofiilit paikoilleen. 8. Asenna PR012 Eristeprofiilit. Tämän jälkeen ikkunan voi asentaa paikoilleen. 7

8 tremco illbruck Int. GmbH - sivuliike Suomessa Vanha Porvoontie VANTAA Suomi Finland Puhelin Faksi info.fi@tremco-illbruck.com
