1 Asennusohje kesäkuu 2015 Icopal Green Viherkaton räystäspellit 1

2 Asennusohje Icopal Green Viherkaton räystäspellit Viherkaton räystäspeltejä on saatavana kaksi eri mallia: alaräystäälle tarkoitettu rei itetyllä korotusosalla varustettu alaräystäspelti sekä päätyräystäälle tarkoitettu umpinaisella korotusosalla varustettu päätyräystäspelti. Lisäksi on saatavana valmiit lisätarvikkeet ala- ja päätyräystäiden liitoksiin (sisä- ja ulkokulmat, molempia oikea- sekä vasenkätiset), ylä- ja päätyräystäiden liitoksiin sekä harjan päätykappaleet. Pakkauksissa on mukana käyttötarkoitukseen soveltuvat ruuvit ja niihin sopiva ruuvauskärki. Alaräystäspelti (rei itetty korotusosa) Päätyräystäspelti (umpinainen korotusosa) Tekniset tiedot ja mitat Materiaaliltaan Viherkaton räystäspellit ovat haponkestävää terästä. Materiaalin paksuus on 0,7 mm. Räystäspelleissä on Kattoliiton suosituksen mukainen laipan leveys, min. 150 mm. Käyttökohteet Räystäspeltien käyttökohteena ovat kevytrakenteiset viherkatot, joissa on ohut kasvualusta. Ne soveltuvat niin loiville kuin jyrkillekin viherkatoille. Korotusosan korkeus on 86 mm joten tuote ei sovellu paksulla kasvualustalla tehtäviin tai käännetyllä rakenteella toteutettavaan viherkattoon. 2

Lisäksi on saatavana valmiit lisätarvikkeet ala- ja päätyräystäiden liitoksiin (sisä- ja ulkokulmat, molempia oikea- sekä vasenkätiset), ylä- ja päätyräystäiden liitoksiin sekä harjan päätykappaleet.

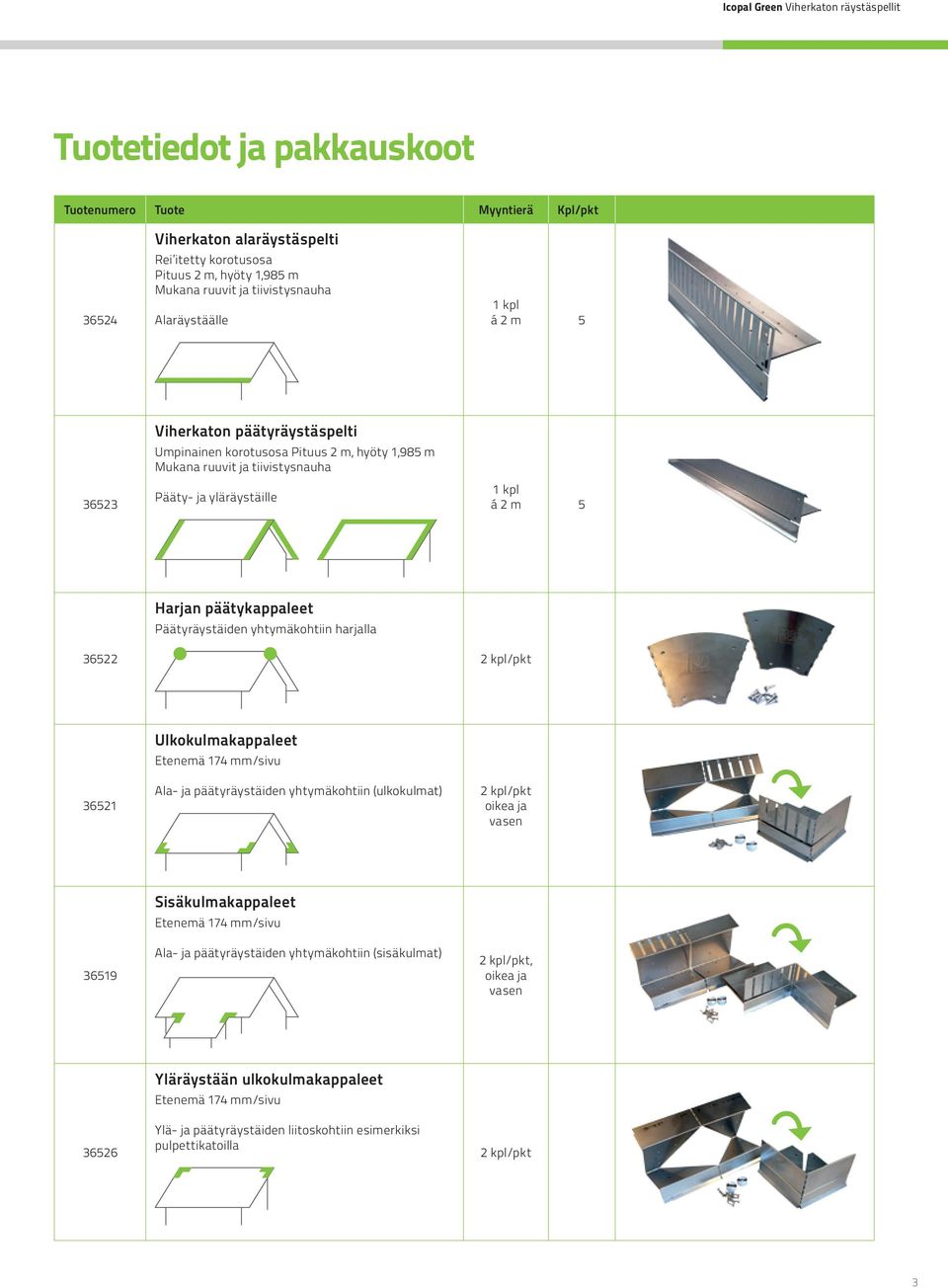

3 Icopal Green Viherkaton räystäspellit Tuotetiedot ja pakkauskoot Tuotenumero Tuote Myyntierä Kpl/pkt Viherkaton alaräystäspelti Rei itetty korotusosa Pituus 2 m, hyöty 1,985 m Mukana ruuvit ja tiivistysnauha Alaräystäälle 1 kpl á 2 m Viherkaton päätyräystäspelti Umpinainen korotusosa Pituus 2 m, hyöty 1,985 m Mukana ruuvit ja tiivistysnauha Pääty- ja yläräystäille 1 kpl á 2 m Harjan päätykappaleet Päätyräystäiden yhtymäkohtiin harjalla 2 kpl/pkt Ulkokulmakappaleet Etenemä 174 mm/sivu Ala- ja päätyräystäiden yhtymäkohtiin (ulkokulmat) 2 kpl/pkt oikea ja vasen Sisäkulmakappaleet Etenemä 174 mm/sivu Ala- ja päätyräystäiden yhtymäkohtiin (sisäkulmat) 2 kpl/pkt, oikea ja vasen Yläräystään ulkokulmakappaleet Etenemä 174 mm/sivu Ylä- ja päätyräystäiden liitoskohtiin esimerkiksi pulpettikatoilla 2 kpl/pkt 3

36522 Harjan päätykappaleet Päätyräystäiden yhtymäkohtiin harjalla 2 kpl/pkt 36521 Ulkokulmakappaleet Etenemä 174 mm/sivu Ala- ja päätyräystäiden yhtymäkohtiin (ulkokulmat) 2 kpl/pkt oikea ja vasen

Asennusohje Määrälaskentaohje-esimerkki Alla olevan ylhäältä päin kuvatun harjakaton menekit lasketaan seuraavasti: Alaräystään pituus yhteensä 10+10 = 20 m -> 10 kpl Viherkaton alaräystäspeltejä á

Päätyräystään pituus yhteensä 5+5+5+5+1,5+1,5 = 23 m = 12 kpl Viherkaton päätyräystäspeltejä á 1,985 m 1 pkt Harjan päätykappaleita (sis. 2 kpl/pkt) 3 pkt Ulkokulmakappaleita (sis.

4 Asennusohje Määrälaskentaohje-esimerkki Alla olevan ylhäältä päin kuvatun harjakaton menekit lasketaan seuraavasti: Alaräystään pituus yhteensä = 20 m -> 10 kpl Viherkaton alaräystäspeltejä á 1,985 m (2 tukkupakkausta). Kulmakappaleiden etenemä 174 mm / sivu. Päätyräystään pituus yhteensä ,5+1,5 = 23 m = 12 kpl Viherkaton päätyräystäspeltejä á 1,985 m 1 pkt Harjan päätykappaleita (sis. 2 kpl/pkt) 3 pkt Ulkokulmakappaleita (sis. 2 kpl/pkt, oikea ja vasen) 1 pkt Sisäkulmakappaleita (sis. 2 kpl/pkt, oikea ja vasen) (Noin 5 tuubia Icopal Butyylimassaa) Asennus Räystäspellit asennetaan aina ennen vedeneristyksen pintakermiä (esim. juurisuojattu Icopal Graviflex-kumibitumipintakermi), mahdollisen aluskermin (esim. Icopal Polar) päälle. Ennen asennusta varmistetaan että peltien laipat ovat puhtaat ja kuivat. Peltien katkaisuun ja työstöön soveltuu kulmahiomakone ja haponkestävälle teräkselle tarkoitettu katkaisulaikka. 4

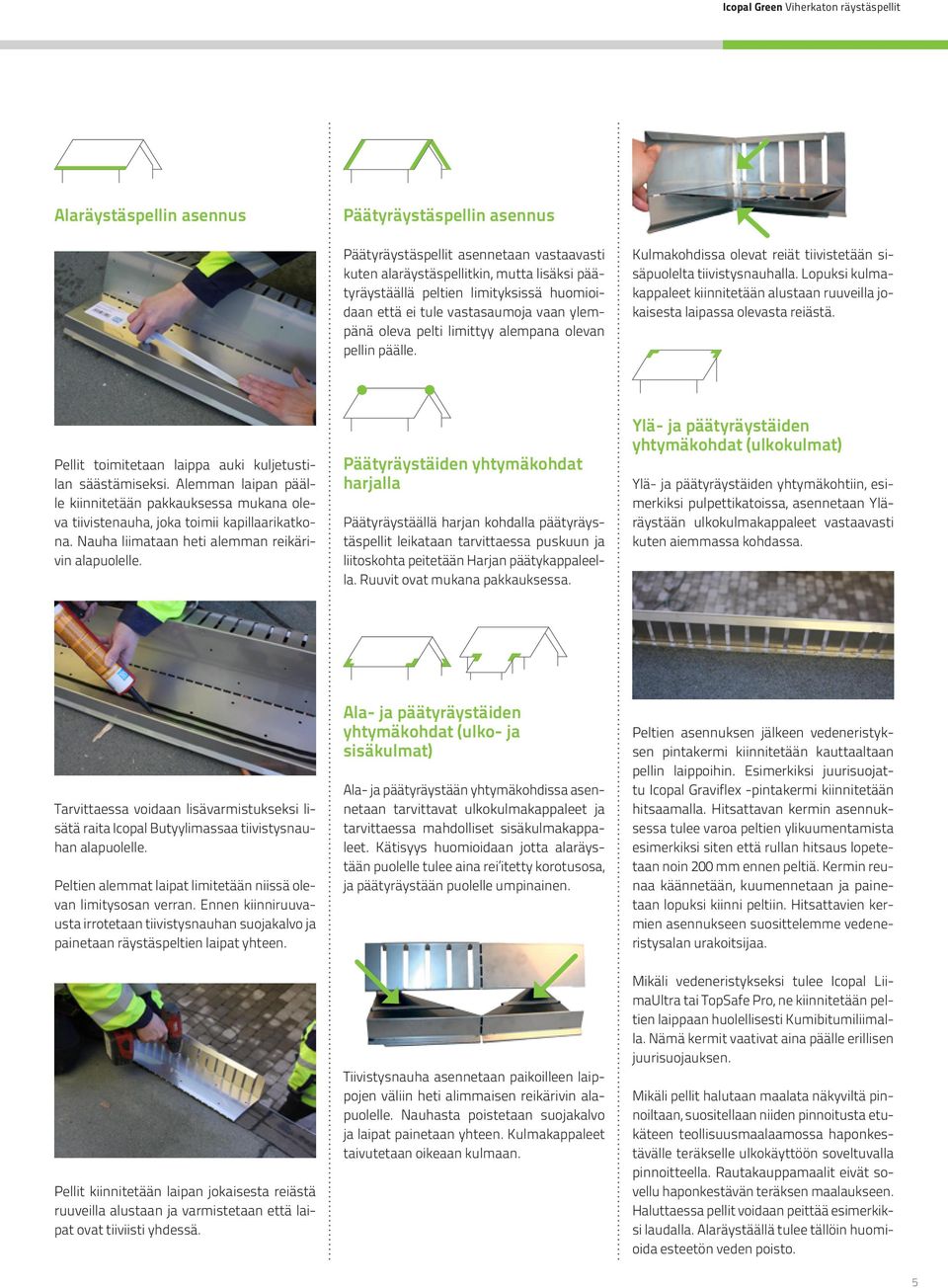

5 Icopal Green Viherkaton räystäspellit Alaräystäspellin asennus Päätyräystäspellin asennus Päätyräystäspellit asennetaan vastaavasti kuten alaräystäspellitkin, mutta lisäksi päätyräystäällä peltien limityksissä huomioidaan että ei tule vastasaumoja vaan ylempänä oleva pelti limittyy alempana olevan pellin päälle. Kulmakohdissa olevat reiät tiivistetään sisäpuolelta tiivistysnauhalla. Lopuksi kulmakappaleet kiinnitetään alustaan ruuveilla jokaisesta laipassa olevasta reiästä. Pellit toimitetaan laippa auki kuljetustilan säästämiseksi. Alemman laipan päälle kiinnitetään pakkauksessa mukana oleva tiivistenauha, joka toimii kapillaarikatkona. Nauha liimataan heti alemman reikärivin alapuolelle. Päätyräystäiden yhtymäkohdat harjalla Päätyräystäällä harjan kohdalla päätyräystäspellit leikataan tarvittaessa puskuun ja liitoskohta peitetään Harjan päätykappaleella. Ruuvit ovat mukana pakkauksessa. Ylä- ja päätyräystäiden yhtymäkohdat (ulkokulmat) Ylä- ja päätyräystäiden yhtymäkohtiin, esimerkiksi pulpettikatoissa, asennetaan Yläräystään ulkokulmakappaleet vastaavasti kuten aiemmassa kohdassa. Tarvittaessa voidaan lisävarmistukseksi lisätä raita Icopal Butyylimassaa tiivistysnauhan alapuolelle. Peltien alemmat laipat limitetään niissä olevan limitysosan verran. Ennen kiinniruuvausta irrotetaan tiivistysnauhan suojakalvo ja painetaan räystäspeltien laipat yhteen. Pellit kiinnitetään laipan jokaisesta reiästä ruuveilla alustaan ja varmistetaan että laipat ovat tiiviisti yhdessä. Ala- ja päätyräystäiden yhtymäkohdat (ulko- ja sisäkulmat) Ala- ja päätyräystään yhtymäkohdissa asennetaan tarvittavat ulkokulmakappaleet ja tarvittaessa mahdolliset sisäkulmakappaleet. Kätisyys huomioidaan jotta alaräystään puolelle tulee aina rei itetty korotusosa, ja päätyräystään puolelle umpinainen. Tiivistysnauha asennetaan paikoilleen laippojen väliin heti alimmaisen reikärivin alapuolelle. Nauhasta poistetaan suojakalvo ja laipat painetaan yhteen. Kulmakappaleet taivutetaan oikeaan kulmaan. Peltien asennuksen jälkeen vedeneristyksen pintakermi kiinnitetään kauttaaltaan pellin laippoihin. Esimerkiksi juurisuojattu Icopal Graviflex -pintakermi kiinnitetään hitsaamalla. Hitsattavan kermin asennuksessa tulee varoa peltien ylikuumentamista esimerkiksi siten että rullan hitsaus lopetetaan noin 200 mm ennen peltiä. Kermin reunaa käännetään, kuumennetaan ja painetaan lopuksi kiinni peltiin. Hitsattavien kermien asennukseen suosittelemme vedeneristysalan urakoitsijaa. Mikäli vedeneristykseksi tulee Icopal LiimaUltra tai TopSafe Pro, ne kiinnitetään peltien laippaan huolellisesti Kumibitumiliimalla. Nämä kermit vaativat aina päälle erillisen juurisuojauksen. Mikäli pellit halutaan maalata näkyviltä pinnoiltaan, suositellaan niiden pinnoitusta etukäteen teollisuusmaalaamossa haponkestävälle teräkselle ulkokäyttöön soveltuvalla pinnoitteella. Rautakauppamaalit eivät sovellu haponkestävän teräksen maalaukseen. Haluttaessa pellit voidaan peittää esimerkiksi laudalla. Alaräystäällä tulee tällöin huomioida esteetön veden poisto. 5

Lopuksi kulmakappaleet kiinnitetään alustaan ruuveilla jokaisesta laipassa olevasta reiästä. Pellit toimitetaan laippa auki kuljetustilan säästämiseksi.

6 Icopal Läntinen teollisuuskatu Espoo Puhelin: Sähköposti: 6/2015
