1 RUUKKI ROOF SENSOR KÄYTTÖOPAS RUUKKI ROOF SENSOR. TIEDÄT KATON KESTÄVÄN. 3

2 RUUKKI ROOF SENSOR KÄYTTÖOPAS 1 JÄRJESTELMÄKUVAUS 2 TOIMINNAN KULMAKIVET 4 OMISTAJAN PIKAOPAS 8 OHJELMISTONHALLINTA 9 LISÄMITTAUKSET JÄRJESTELMÄKUVAUS Ruukki Roof Sensor -kattoanturi on osa Ruukki Sensor Network -konseptia, joka seuraa rakennuksen vaipan tilaa. Roof Sensor -kattoanturin tarkoitus ja tavoite on mitata ja visualisoida Ruukin kantavista poimulevyistä rakennettujen kattojen lumikuormaa. Järjestelmä tuottaa arvokasta tietoa kiinteistön turvallisuus- ja huoltopäätösten tueksi. Koska todellista lumikuormaa on vaikea arvioida paljaalla silmällä, vaaditaan todellisia mittaustuloksia. Koska muita keinoja ei ole ollut saatavilla, tarkkoja tuloksia on saatu vain kiipeämällä katolle ja mittaamalla lumikuorma. Roof Sensor -kattoanturin, katon rakennesuunnittelutietojen ja laajan materiaalituntemuksen avulla voidaan mitata kattojen lumikuormat tarkasti ilman katolle kiipeämistä. Järjestelmän avulla on myös mahdollista arvioida ja optimoida tarvittavat huoltotoimet vertaamalla katon mitattua lumikuormaa säätietoihin. Kun katon tilaa seurataan Roof Sensor -ohjelmistolla, vältytään turhilta huolloilta ja tarkistuksilta, katolle kiipeämisiltä ja lumenpoistolta, joiden seurauksena voi aiheutua muita vahinkoja, lisäkustannuksia tai jopa vammoja. 4 1

3 JÄRJESTELMÄN TOIMINTA PERUSTUU NELJÄÄN KULMAKIVEEN 1. Katon rakennesuunnittelu Ruukin POIMU-mitoitusohjelmalla 2. Ruukin kantavat metallipoimulevyt ja niiden varmennus (osoitteesta 3. Katon rakennesuunnitelman mukaisesti asentajan oikein sijoittamat Ruukki Roof Sensor -kattoanturit 4. Oikein määritellyt parametrit Roof Sensor -sovelluksessa, joka on saatavilla Poimu-ohjelmistoista Jos yksikin järjestelmän kulmakivistä toteutetaan tai määritetään huolimattomasti, Ruukki ei voi taata järjestelmän tarkoituksenmukaista toimintaa tai tarkkuutta. Järjestelmän käyttöä muihin tarkoituksiin ei ole testattu eikä tarkoituksenmukaista toimintaa voida taata. Asennuksen jälkeen Roof Sensor -järjestelmän ja -sovelluksen tarkoitus on lisätä käyttäjän mielenrauhaa. Lisätietoa järjestelmästä Roof Sensor -sovellus on itsenäinen järjestelmä, joka tarvitsee muutaman watin sähköä toimiakseen. Se antaa paikallisia visuaalisia varoituksia ja seuraa katon kuormaa ilman verkkoselainta. Lisätietoja voi tarkastella verkkoselaimella lähiverkossa (jopa ilman internet-yhteyttä, erillisiä sopimuksia tai kuukausimaksuja). Ruukki Roof Sensor -sovelluksen avulla rajapinnassa voi tarkastella, hallinnoida ja testata antureiden mittauksia sekä tarkistaa antureiden sijainnit. Mittauspisteen tila ilmoitetaan usealla tavalla, ja se voidaan visualisoida eri käyttäjille. Järjestelmä tallentaa paikallisesti antureiden mittaushistorian, mikä mahdollistaa lumikuorman kehityksen tarkastelun. Tietoa voidaan myös uudelleenohjata muihin tietojärjestelmiin parittamalla järjestelmä verkkotekniikan tai kiinteistöautomaatiojärjestelmän kanssa (päälle/pois-relekytkentä). Näin voidaan välittää tietoa varoitustiloista (tai testata järjestelmää). Suurelle katolle voidaan suunnitella useita valvontapisteitä, ja useita järjestelmiä voidaan liittää helposti yhteen suuren pinta-alan kattavan mittausverkoston luomiseksi. Järjestelmä voidaan liittää myös toisiin kiinteistöautomaatiojärjestelmiin ja pilvessä toimiviin tilanne- ja varmuuskopiojärjestelmiin, jos Roof Sensor -järjestelmän etäkäyttöä varten on luotu tarvittavat yhteydet. Roof Sensor -järjestelmää voidaan laajentaa bluetooth-lisämittausantureilla. Järjestelmä on myös osa laajempaa Sensor Network -konseptia, joka on suunniteltu rakennuksen vaipan kokonaisvaltaiseen kuntomonitorointiin. Konseptin tavoitteena on havaita vaipparakenteiden vikatilanteet ja osaltaan taata rakennuksen arvon säilyminen. Otamme Ruukkilla mielellämme vastaan palautetta ja toiveita mahdollisista muista mittaus- ja seurantatarpeista. Järjestelmän yksinkertaisin käyttö perustuu anturipisteisiin sijoitettuihin varoitusvaloihin. Varoitusvalon väri, keltainen tai punainen, ilmaisee katon kuormitusasteen. Katon lumikuormituksen yleistilannetta, usean mittauspisteen erillisiä tietoja ja kerättyjä historiatietoja voi tarkastella tarkemmin useimmilla älypuhelimilla, tableteilla ja tietokoneilla, joissa on nykyaikainen selain ja mahdollisuus luoda yhteys Roof Sensor -järjestelmään. Sovellus hyödyntää verkkoselaintekniikkaa, ja verkkoselain toimii käyttäjän rajapintana. 2 3

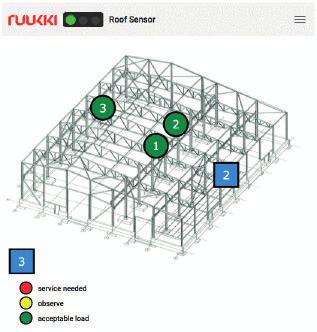

4 OMISTAJAN PIKAOPAS Katon lumikuorma Katon mittauspisteillä on visuaaliset valoilmaisimet. Ruukki Roof Sensor -anturit antavat tietoa lumikuormasta käyttämällä kattoantureiden seuraavia värivaloilmaisimia nestekidepaneelissa: Sopiva kuorma: ei valoa kattoanturissa (vihreä liikennevalo Roof Sensor -käyttöliittymän asiakasotsikossa) Tarkkaile tilannetta: Keltainen pyörivä valo kattoanturissa (keltainen liikennevalo Roof Sensor -käyttöliittymän otsikossa) Huoltoa vaaditaan: Punainen vilkkuva valo kattoanturissa (punainen liikennevalo Roof Sensor -käyttöliittymän asiakasotsikossa, BAS-lisävaroitus päällä) Tarkkaile tilannetta keltaisen valon merkitys Hitaasti pyörivä ja vilkkuva keltainen valo palaa katolla, kun lumikuorma on saavuttanut suunnittelijan määrittelemän ominaiskuorman tason. Tilanne on vielä turvallinen katon suunnitelmien mukaisesti, mutta katolta kannattaa poistaa lunta, jos kovan lumisateen ennustetaan jatkuvan pidemmän aikaa. Ilmoita tilanteesta kiinteistönhuoltoon. Kannattaa myös tarkistaa alueen sääennuste. Mahdollisesti kytketyt releyhteydet kiinteistöautomaatiojärjestelmiin ovat yhä auki eikä varoituksia lähetetä vielä. Huoltoa vaaditaan punaisen valon merkitys Punainen valo syttyy, kun lumikuorma on saavuttanut 80 % siitä arvosta, jossa metallikatto saavuttaa lopullisen murtorajatilansa. Jos lunta sataa lisää, kattoon saattaa tulla pysyviä muodonmuutoksia ja tilanne muuttuu vakavammaksi ja vaaralliseksi. Harkitse lumen poistamista tai rakennuksesta poistumista. Tietojen löytäminen ja selaimen yhdistäminen Ruukki Roof Sensor -järjestelmään (LAN-lähiverkko / langaton WLAN-lähiverkko) 1. Valitse Ruukki Roof Sensor (SSID) käytettävistä WLAN-verkoista. 2. Mikäli verkko kysyy salasanaa, se on Ruukki Roof Sensor 3. Mene selaimella osoitteeseen (tai Kun saavut (tai sivustolle määrittämään Roof Sensor -ohjelmiston asetuksia, selaimesi saattaa antaa varoituksen epäluotettavasta sivustosta. Tästä on kuitenkin turvallista jatkaa eteenpäin. Katon lumikuorman liikennevalot selaimen sivun otsikossa Mahdollisesti kytketyt releyhteydet. Esimerkiksi jos yhden anturin arvo on yli määritellyn lumikuorma-arvon, liikennevalot kuvaavat tämän anturin lumikuormaa. Pääset tilanäkymä sivulle napsauttamalla liikennevaloja. Tilanäkymässä on lisätietoja yksittäisistä mittauspisteistä ja niiden lukemista. Esimerkki käyttäjän näkymästä: lumikuorma-antureiden kuvakkeet ovat pyöreitä ja numeroituja. Värit kuvastavat kuorman tilaa: vihreä, keltainen tai punainen. Taustakuvan avulla voi paikantaa antureiden sijainnin. Tämä tekee käyttäjänäkymästä ymmärrettävämmän. Taustakuvaa voi muuttaa ja siihen voi lisätä esimerkiksi ilmakuvan rakennuksesta, jotta on helpompi ymmärtää, missä anturit ovat rakennuksen ulkopuolella. Mahdollisesti kytketyt releyhteydet kiinteistöautomaatiojärjestelmiin suljetaan ja varoitukset lähetetään. 4 5

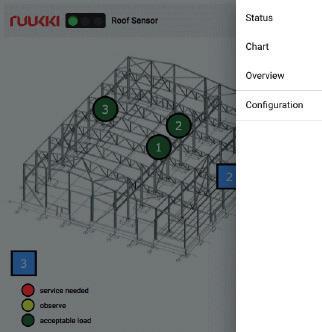

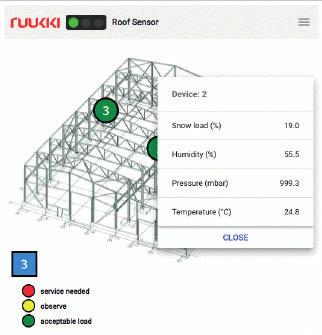

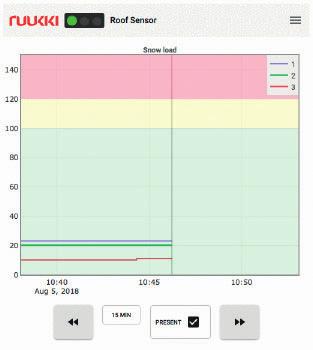

5 Viimeisimmät numeeriset tiedot yksittäisestä mittauspisteestä saadaan napsauttamalla mittauspisteen sijaintikuvaketta. Neliönmallisilla kuvakkeilla kuvatut lisä-bluetooth-anturit toimivat samalla tavalla. KAAVIO CHART-näkymässä voi selata ja tarkastella lumikuorman historiatietoja. Aikajanaa voi muuttaa. Jos eksyt aikajanalla, napsauta PRESENT-painiketta, niin palaat nykyhetkeen. Suuremmissa selainikkunoissa numeeriset arvot saadaan asettamalla hiiren osoitin mittauskäyrän päälle. Tarvittaessa yhden mittausnäkymän voi eristää ja valita napsauttamalla taulukon painikkeita (1, 2, 3...). Valikot Valikosta voi valita tila-, kaavio-, yleistieto- ja konfiguraationäkymien välillä. TILA Yleistietoja-näkymässä kerrotaan Ruukki Roof Sensor -ohjelmiston tarkoitus ja käyttö. Sisällöltään se vastaa tätä lukemaasi dokumenttia. 6 7

6 KONFIGURAATIO-näkymä Yleinen käyttäjä näkee myös asennustiedot. Huom! Salasana on pakko vaihtaa, kun asetuksia muutetaan ensimmäistä kertaa. Kirjoita uusi vaihtamasi salasana ylös tai paina se hyvin mieleesi, jotta voit hallinnoida myöhemmin muutoksia ja asetuksiasi. Jos hävität salasanasi, se menetetään pysyvästi. Järjestelmä toimii edelleen, mutta muutosten tekeminen ei onnistu ilman uudelleen asennusta. Anturin asetusten muuttaminen tai antureiden kalibrointi toteutuu vain, jos kirjaat syyn muutoksille. Kommentti- ja tallennusajankohta tallentuu tietokantaan, josta muutoksia voi selata myöhemmin. Tällä toiminnolla voidaan myös kirjata muistiinpanoja. LISÄMITTAUKSET Ruukki Roof Sensor -kattoanturi on osa Sensor Network -konseptia, joka seuraa rakennuksen vaipan olosuhteita ja tuottaa arvokasta tietoa rakennuksen tehokkaan käytön edistämiseksi ja rakennuksen arvon kasvattamiseksi. Laatikossa on Bluetooth-mittauslaite (BT-laite), jolla voi mitata itse valitsemaansa kohdetta. Käyttöesimerkki 1: erillisten tilojen, tuotteiden tai laitteiden tiedot, jos niiden lämpötilaa, kosteutta tai painetta ei mitata, mutta haluttaisiin mitata. OHJELMISTONHALLINTA Asennukseen sekä asetusten tai käyttäjäkuvakkeiden muuttamiseen tarvitaan salattua HTTPS-yhteyttä, käyttäjätunnusta ja salasanaa. Pidä mielessä, että eri selaimet voivat käyttäytyä eri tavalla ja varoittaa suojaamattomasta yhteydestä. Tästä on kuitenkin turvallista jatkaa eteenpäin. Mahdolliset ohjelmistopäivitykset toteutetaan myös täältä. Koska järjestelmä toimii lähiverkossa, on sinun todennäköisesti ladattava päivitystiedosto laitteellesi valmiiksi etukäteen päivittämistä varten. Käyttöesimerkki 2: BT-laite voidaan asettaa lattian tasoon, jolloin saadaan tietoa tietyn työtilan lattianrajan lämpötilasta ja voidaan vertailla sitä katon tason lämpötilaan. Näin saadaan ymmärrystä tilan pystysuuntaisista lämpötilanvaihteluista ja ilman kerroksellisuudesta. Vielä lisämittauksista ei tallennu historiatietoja, mutta tämä toiminto lisätään päivitysten yhteydessä. Jos sinulla on rakennuksesi seurantaan, mittaamiseen tai käyttöön liittyviä tarpeita, anna rohkeasti palautetta Ruukille. Otamme tarpeesi ja ideasi todesta. 8 9

7 10
