1 Asennusopas EnergyWatch, Smart Plug ja Smart Temp Android

2 Sisällysluettelo Ennen asennusta Tietoa tuotteista 3 Vaihe 1/7 Ennen asennuksen aloittamista 4 Vaihe 2/7 Tilin luominen 5 Vaihe 3/7 Sovelluksen lataaminen 6 Vaihe 4/7 Uuden laitteen lisääminen 7 Vaihe 5/7 Sovelluksen asentaminen laitteeseen 8 Vaihe 6/7 Laitteen yhdistäminen verkkoon 9 Vaihe 7/7 Uuden laitteen nimeäminen 10 Muiden laitteiden lisääminen 11 Asennus EnergyWatchin asennus sähkömittariin 12 Asennuksen jälkeen EnergyWatchin käytön aloittaminen 14 Asennuksen jälkeen Smart Plugin käytön aloittaminen 15 Asennuksen jälkeen Smart Tempin käytön aloittaminen 16

3 Ennen asennusta Tietoa tuotteista Smart Plug Smart Plug on pistorasiaan liitettävä laite, jota ohjataan mobiilisovelluksen avulla. Siinä on kolme toimintoa: è Sähkölaitteiden etäohjaus. è Kolme valinnaista ohjausaikataulua. è Sähkönkulutuksen mittaus. EnergyWatch EnergyWatch on sähkömittariin liitettävä tallennin. Se tallentaa sähkönkulutustiedot ja auttaa säästämään energiaa. è Kodin energiasyöppöjen tunnistaminen. è Voit alentaa sähkönkulutustasi jopa 20 prosentilla. è Seuraa sähkönkulutustasi reaaliaikaisesti tietokoneen tai mobiililaitteen avulla. Smart Temp Smart Temp on EnergyWatch-tiliin yhdistettävä lämpötila-anturi, joka mittaa sisä- ja ulkolämpötiloja. è Näet mobiilisovelluksesta tämän hetkisen lämpötilan sekä tiedot korkeimmasta ja matalimmasta lämpötilasta. è Näet mobiilisovelluksesta lämpötilan historiatiedot. è Voit seurata lämpötilan vaikutusta sähkönkulutukseen. 3 Lisätietoja tuotteista osoitteesta vattenfall.fi

4 Vaihe 1/7 Ennen asennuksen aloittamista Smart Plug-, Smart Temp- tai EnergyWatch-laitteen asennukseen tarvitaan: è Älypuhelin tai Android-taulutietokone. è Langaton lähiverkko (WiFi) ja sen salasana. è Asennettava laite. 4 Lisätietoja tuotteista osoitteesta vattenfall.fi

5 Vaihe 2/7 Tilin luominen Laitteen käyttö edellyttää käyttäjätilin luomista. Jos sinulla on jo EnergyWatch-tili, voit jättää tämän vaiheen väliin. Mene osoitteeseen luomaan tili. Luo tili. Noudata ohjeita. Muista tallentaa käyttäjätunnus ja salasana. Tarvitset niitä kirjautuessasi sovellukseen. 5 Lisätietoja tuotteista osoitteesta vattenfall.fi

6 Vaihe 3/7 Sovelluksen lataaminen Luotuasi tilin on aika ladata sovellus. Mene Google Playhin. Lataa ja asenna EnergyWatchsovellus. Sovellus on ladattu. 6 Lisätietoja tuotteista osoitteesta vattenfall.fi

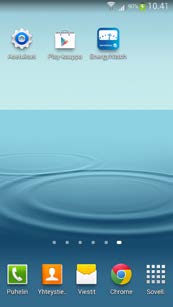

7 Vaihe 4/7 Uuden laitteen lisääminen Seuraavaksi avaa sovellus ja lisää uusi laitteesi. Käynnistä sovellus. Sovellus käynnistyy. Kirjaudu sisään omilla tiedoillasi. Tallenna ne seuraavaa kertaa varten. Valitse, onko lisättävä laite Energy- Watch-, Smart Plugvai Smart Temp -laite. Uusi EnergyWatch Uusi Smart Plug Uusi Smart Temp Aseta paristot EnergyWatch-laitteeseen. Noudata ohjeita ja napsauta "Jatka". Kytke Smart Plug pistorasiaan. Noudata ohjeita ja napsauta "Jatka". Aseta paristot Smart Temp -laitteeseen. Noudata ohjeita ja napsauta "Jatka". 7 Lisätietoja tuotteista osoitteesta vattenfall.fi

8 Vaihe 5/7 Sovelluksen asentaminen laitteeseen Nyt tarkistetaan, että laitteesi kommunikoi älypuhelimesi tai Android-taulutietokoneesi kanssa. Poistu sovelluksesta ja siirry puhelimen WiFiasetuksiin. Avaa Asetukset. Valitse verkko, jonka nimi alkaa kirjaimilla EW tai on EnergyWatchNet. Palaa sovellukseen. Sovellus on nyt yhteydessä laitteeseesi. 8 Lisätietoja tuotteista osoitteesta vattenfall.fi

9 Vaihe 6/7 Laitteen yhdistäminen verkkoon Siihen tarvitset langattoman lähiverkkosi (WiFi) nimen ja salasanan. Valitse langaton lähiverkko. Anna verkon salasana. Napsauta Yhdistä laite verkkoon. Odota, kunnes laite on muodostanut yhteyden verkkoon. 9 Lisätietoja tuotteista osoitteesta vattenfall.fi

10 Vaihe 7/7 Uuden laitteen nimeäminen Laitteesi on nyt yhteydessä kotiverkkoosi. Ennen käytön aloittamista sille on hyvä antaa nimi. Anna laitteelle nimi ja napsauta Valmis. Nimeämäsi laite tulee näkyviin laiteluetteloon. Huomaa: Jos olet asentamassa EnergyWatch-laitetta, sinun tarvitsee asentaa lukija sähkömittariin. Lue lisää asennuksesta kohdasta EnergyWatchin asentaminen sähkömittariin (sivu 12). 10 Lisätietoja tuotteista osoitteesta vattenfall.fi

11 Muiden laitteiden lisääminen Jos sinulla on useampia laitteita, toistat saman toimenpiteen. Jos haluat lisätä useampia laitteita, napsauta +-merkkiä. Poistu sovelluksesta ja siirry puhelimen WiFiasetuksiin. Avaa Asetukset. Valitse verkko, jonka nimi alkaa kirjaimilla EW tai on EnergyWatchNet. Palaa sovellukseen. Napsauta Lisää yllä olevaan verkkoon. Odota, kunnes laite on muodostanut yhteyden verkkoon. Anna laitteelle nimi ja napsauta Valmis. Nimeämäsi laite tulee näkyviin laiteluetteloon. Jos haluat lisätä useampia laitteita, napsauta +-merkkiä. 11 Lisätietoja tuotteista osoitteesta vattenfall.fi

12 EnergyWatchin asentaminen sähkömittariin Yhdistä lukija ja tallennin toimitukseen sisältyvällä kaapelilla. Lukijan asentaminen ja tallentimen sijoittaminen paikoilleen. Irrota lukija kiinnikelevystä kiertämällä sitä vastapäivään. Käännä lukija ja aseta kytkin joko näkymättömälle (IR) tai näkyvälle (LED) valolle sähkömittarisi tyypin mukaan. EnergyWatch käyttää sähkömittarin merkkivaloa mittarin lukemiseen. Ota selvää, missä sähkömittarisi merkkivalo sijaitsee. Merkkivalon taajuus lukee yleensä merkkivalon vieressä, esimerkiksi imp/ kwh tai imp/kwh. Merkkivalon taajuus näkyy yleensä merkkivalon vieressä. Puhdista sähkömittarin merkkivalon ympärys rasvasta ja liasta. Pidä kiinnikelevyä sähkömittaria vasten ja aseta kiinnikelevyn reikä sähkömittarin merkkivalon päälle sen mukaan, onko merkkivalo näkymätön vai näkyvä. Katso kiinnikelevyn tekstiä. Irrota sen jälkeen kiinnikelevyn suojakalvo ja paina kiinnikelevykiinni sähkömittariin mahdollisimman tarkasti. Merkkivalon tulee näkyä reiästä. Asenna lukija kiinnikelevyn pikakiinnikkeisiin kiertämällä sitä myötäpäivään. Mikäli merkkivalon taajuus ei ole 1 000, kirjaudu käyttäjätiliisi osoitteessa energywatch.fi ja muuta sähkömittarin merkkivalon taajuus kohdassa "Ominaisuudet". Tämä on erittäin tärkeää, sillä EnergyWatchin arvot ovat muuten virheelliset. Tarkista, että lukija lukee impulsseja oikein painamalla lukijan valkoista painiketta muutaman sekunnin ajan. Lukijan punaisen merkkivalon pitäisi alkaa vilkkua sähkönkulutuksen mukaan. Jos kulutus on vähäistä, merkkivalo saattaa vilkkua vain muutaman sekunnin välein. Lisää kuvaesimerkkejä erimallisista sähkömittareista ja niiden merkkivalojen sijaintikohdista on osoitteessa vattenfall.fi/energywatch. Sivustolla on myös tietoa siitä, onko sähkömittarin merkkivalossa näkyvä (LED) vai näkymätön valo (IR). 12 Lisätietoja tuotteista osoitteesta vattenfall.fi

13 Tallentimen sijoittaminen Kun kaikki vaikuttaa toimivan oikein, voit ruuvata tallentimen kannen kiinni. Ulkoisen virtalähteen kytkeminen micro-usb-liitäntään Uusiin EnergyWatch-versioihin voidaan kytkeä ulkoiseksi virtalähteeksi micro-usb-laturi vähentämään paristojen vaihdon tarvetta. Uudet laiteversiot tunnistaa siitä, että lukijan etuosassa on musta painike valkoisen sijasta. Micro-USB-liitäntä on lukijan yläpuolella. Laitteen toiminnan tarkastaminen Avaa tallentimen kansi. Paina lukijan valkoista/mustaa painiketta noin 1 sekunnin ajan. Tallentimen merkkivalot syttyvät. Seuraa merkkivalojen toimintaa ja vertaa sitä merkkivalojen tulkintaohjeisiin. Sähkömittari sisätiloissa Jos sähkömittari on sisätiloissa tai paikassa, jossa se on suojassa kosteudelta ja tuulelta, voit sijoittaa tallentimen vapaasti. Sen voi sijoittaa esimerkiksi pystyyn hyllytasolle tai ruuvata kiinni seinään. EnergyWatchin merkkivalojen tulkitseminen Tallentimessa on neljä merkkivaloa. Ensimmäinen merkkivalo on lähinnä johtoa. Kun laite toimii oikein, merkkivalot toimivat seuraavasti: Ensimmäinen merkkivalo vilkkuu kerran sekunnissa. Toinen merkkivalo palaa jatkuvasti. Kolmas merkkivalo vilkkuu himmeästi 2 5 sekunnin välein. Sähkön säästämiseksi merkkivalot ovat yleensä sammuksissa. Nähdäksesi merkkivalot sinun tulee painaa valkoista/mustaa painiketta. Sähkömittari ulkotiloissa Tallennin kestää Suomen ilmasto-olosuhteita, jos se kiinnitetään pystysuoraan julkisivun reunan tai vastaavan alle. Kiinnitysreikiä on kaksi: yksi yläreunassa ja yksi alareunassa. Kiinnitä tallennin kaapeli alaspäin, jotta laatikon sisään ei pääse kosteutta. Suosittelemme, että tallennin asennetaan sähkökaapin läheisyyteen, jotta signaali siirtyy häiriöttä ja paristot kestävät mahdollisimman pitkään. 13 Lisätietoja tuotteista osoitteesta vattenfall.fi

14 Asennuksen jälkeen EnergyWatchin käytön aloittaminen Sovelluksesta voit seurata EnergyWatchin tallentamia tietoja. Sovelluksesta voit seurata EnergyWatchin tallentamia tietoja. Jos haluat muuttaa EnergyWatchisi asetuksia tai poistaa sen, mene kohtaan Asetukset. Saat käyttöösi edistyneemmän ja ominaisuuksiltaan laajemman ohjelmaversion kirjautumalla osoitteeseen energywatch.fi ja napsauttamalla "Aloita EnergyWatch". Esimerkkikuva on EnergyWatchin verkkoversiosta. Voit ladata EnergyWatch-käyttöoppaan osoitteesta vattenfall.fi/energywatch. 14 Lisätietoja tuotteista osoitteesta vattenfall.fi

15 Asennuksen jälkeen Smart Plugin käytön aloittaminen Nyt voit alkaa etäohjata sähkölaitteitasi ja mitata niiden kulutusta. Kohdasta Laitteet näet verkkoon yhdistämäsi Smart Plugit. Voit ohjelmoida Smart Plugiin jopa 3 eri ohjausaikataulua. Näet, paljonko sähköä laite kuluttaa ja mitä sen käyttö maksaa. Näet kulutustiedoista, milloin Smart Plug on ollut päällä, pois päältä tai pois internetistä sekä kuluneen sähkön määrän. Jos haluat muuttaa Smart Plugiasi tai poistaa sen, mene kohtaan Asetukset. 15 Lisätietoja tuotteista osoitteesta vattenfall.fi

16 Asennuksen jälkeen Smart Tempin käytön aloittaminen Nyt voit seurata sisä- ja ulkolämpötiloja reaaliaikaisesti ja tallennettuina historiatietoina. Smart Temp -laite mittaa lämpötilan itse laitteesta ja johdon päässä olevasta ulkoisesta anturista. Ulkoinen anturi on tarkoitettu ensisijaisesti ulkolämpötilan mittaamiseen esimerkiksi ikkunan ulkopuolelta, mutta sillä voi mitata myös muita lämpötiloja. Voit esimerkiksi mitata akvaarioveden lämpötilan. Smart Temp tulee näkyviin laiteluetteloon. Kuvassa se näkyy ylimpänä. Laite näyttää sisä- ja ulkolämpötilan. Smart Temp voi mitata kahta eri lämpötilaa ja esittää ne erilaisina kuvaajina. Se näyttää korkeimman, matalimman ja keskimääräisen lämpötilan. Lämpötilat näytetään graafisesti myös eri ajanjaksoilta. Jos haluat muuttaa Smart Tempiäsi tai poistaa sen, mene kohtaan Asetukset. 16 Lisätietoja tuotteista osoitteesta vattenfall.fi

17 Vattenfall Oy Sähkönmyynti Asiakaspalvelu Tammikuu
