1 Asennusohje InCapsa

2 Kuvaus Lindab InCapsa -järjestelmä on kehitetty helpottamaan kanavien asennusta, kannakointia ja kotelointia huonetiloissa. Lindab InCapsa -järjestelmä sisältää erilaisia tuotteita, joista muodostuu ratkaisut useimpiin tilanteisiin. Lindab InCapsan avulla kanaviston kannakoiminen on helpompaa kuin perinteisellä menetelmällä. Kanavajärjestelmä saadaan asennettua koteloinnin taakse muutamalla yksinkertaisella vaiheella. Lindab InCapsa soveltuu suoriin seiniin ja 90-asteen kulmiin. Kalteviin seinämiin sekä pyöristettyihin kulmiin tulee käyttää jotain muuta ratkaisua. Järjestelmää valmistetaan kolmessa koossa, jotka ovat Ø 100, Ø 125 ja Ø 160 kanaville sopivia. InCapsan edut Kaikki saadaan asennettua kerralla Yksi työntekijä usean sijaan Rakenne on helppo asentaa ja purkaa Säästää aikaa ja rahaa Samaa koteloa voidaan hyödyntää muihinkin järjestelmiin Voidaan asentaa asukkaiden ollessa paikalla Sisällys Komponentit... 3 Suunnittelu ja mittaus... 4 Seinäläpiviennit... 4 Kannakelistat ja asennuskannakkeet... 5 Tukipalat...7 Kanavien kannakointi... 8 Etulevyt ja listat...8 Kanavamuunnot...10 Päädyt...12 Sähkörasiat Läpiviennit Paikkausväri

3 Järjestelmän osat Kannakelista, CSR Rasiapala, CACR Tukipala, CSP Etulevy, CP Liitoslista, CPJ Asennuskannake, CC Pääty, CG Sisäkulma, CCI Ulkokulma, CCO Tarra, CIP 3

4 Tarvittavat tai työtä helpottavat välineet Porakone Kiinnitystulpat Ruuvit Suorakulma Vatupassi Kynä Mitta Peltisakset Suunnittelu ja mittaus Nauhaleikkuri Pihdit Kumivasara Muut tarvikkeet Lindabin kanavat ja osat Lindabin tulo- ja poistoventtiilit Suunnittele tarkkaan tilaan tarkoitettu järjestelmä. Aloita rakentaminen nurkista niin, että kannakelistat ja etulevyt kohtaavat suorien osuuksien keskikohdassa. Mittaa tila ja määrittele, kuinka pitkiä kannakelistojen ja etulevyjen on oltava. Suunnittele asennus niin, että kannakelistojen ja etulevyjen liitokset olisivat limittäin, jotta ne eivät osuisi samaan paikkaan. Näin kotelo on tukevammin kiinnitetty. Pyri suunnittelussa myös siihen, että etulevyillä on mahdollisimman vähän liitoksia. Seinäläpiviennit Tee seinään läpiviennit kanavia varten. Läpimenevän kanavan kanssa samankokoista asennuskannaketta voi mainiosti käyttää avuksi, jotta läpivientiaukko saadaan oikeaan kohtaan. Etulevyn koko Kanavan koko Kannakeaukko Katosta läpiviennin keskelle

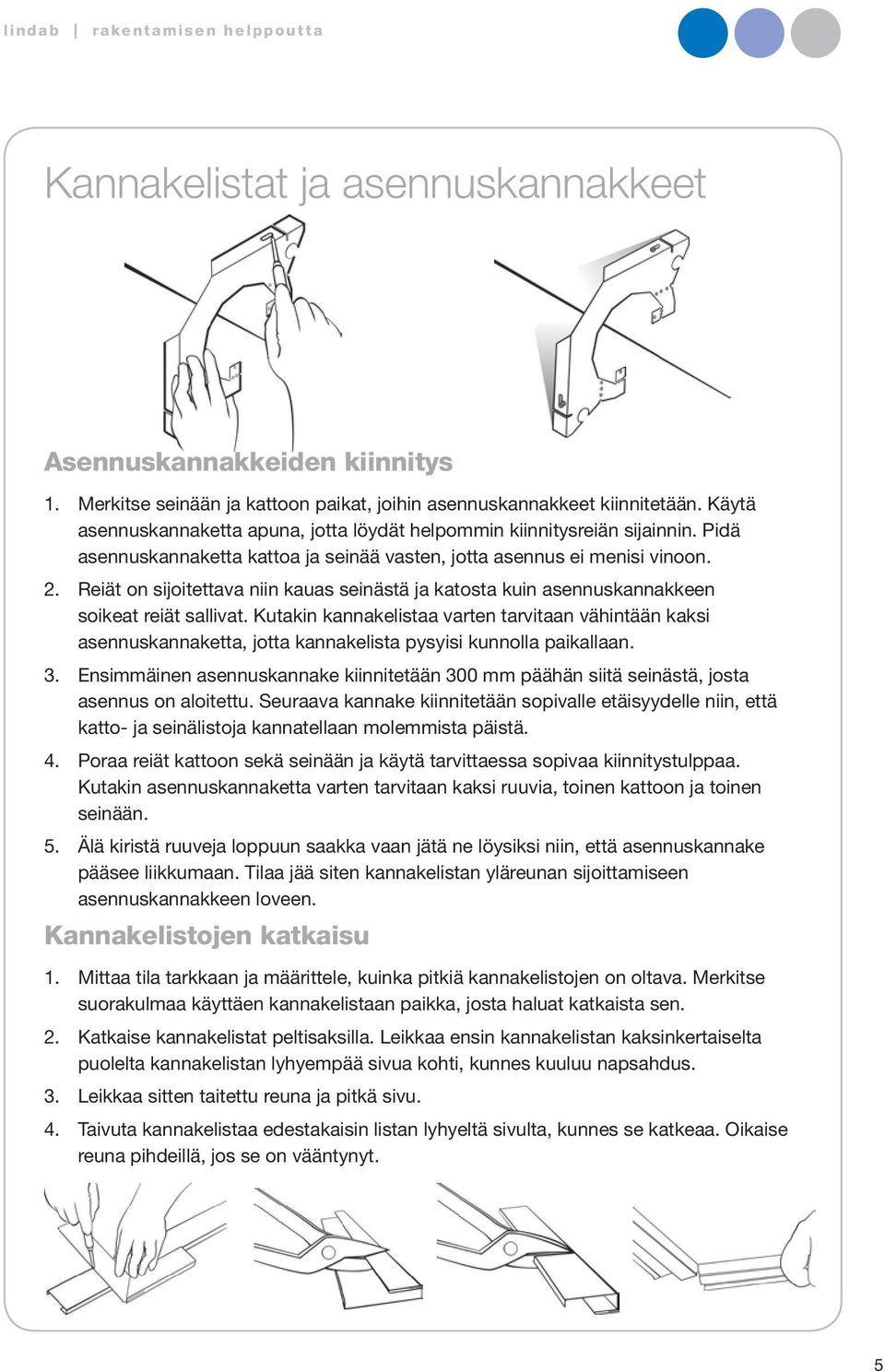

5 Kannakelistat ja asennuskannakkeet Asennuskannakkeiden kiinnitys 1. Merkitse seinään ja kattoon paikat, joihin asennuskannakkeet kiinnitetään. Käytä asennuskannaketta apuna, jotta löydät helpommin kiinnitysreiän sijainnin. Pidä asennuskannaketta kattoa ja seinää vasten, jotta asennus ei menisi vinoon. 2. Reiät on sijoitettava niin kauas seinästä ja katosta kuin asennuskannakkeen soikeat reiät sallivat. Kutakin kannakelistaa varten tarvitaan vähintään kaksi asennuskannaketta, jotta kannakelista pysyisi kunnolla paikallaan. 3. Ensimmäinen asennuskannake kiinnitetään 300 mm päähän siitä seinästä, josta asennus on aloitettu. Seuraava kannake kiinnitetään sopivalle etäisyydelle niin, että katto- ja seinälistoja kannatellaan molemmista päistä. 4. Poraa reiät kattoon sekä seinään ja käytä tarvittaessa sopivaa kiinnitystulppaa. Kutakin asennuskannaketta varten tarvitaan kaksi ruuvia, toinen kattoon ja toinen seinään. 5. Älä kiristä ruuveja loppuun saakka vaan jätä ne löysiksi niin, että asennuskannake pääsee liikkumaan. Tilaa jää siten kannakelistan yläreunan sijoittamiseen asennuskannakkeen loveen. Kannakelistojen katkaisu 1. Mittaa tila tarkkaan ja määrittele, kuinka pitkiä kannakelistojen on oltava. Merkitse suorakulmaa käyttäen kannakelistaan paikka, josta haluat katkaista sen. 2. Katkaise kannakelistat peltisaksilla. Leikkaa ensin kannakelistan kaksinkertaiselta puolelta kannakelistan lyhyempää sivua kohti, kunnes kuuluu napsahdus. 3. Leikkaa sitten taitettu reuna ja pitkä sivu. 4. Taivuta kannakelistaa edestakaisin listan lyhyeltä sivulta, kunnes se katkeaa. Oikaise reuna pihdeillä, jos se on vääntynyt. 5

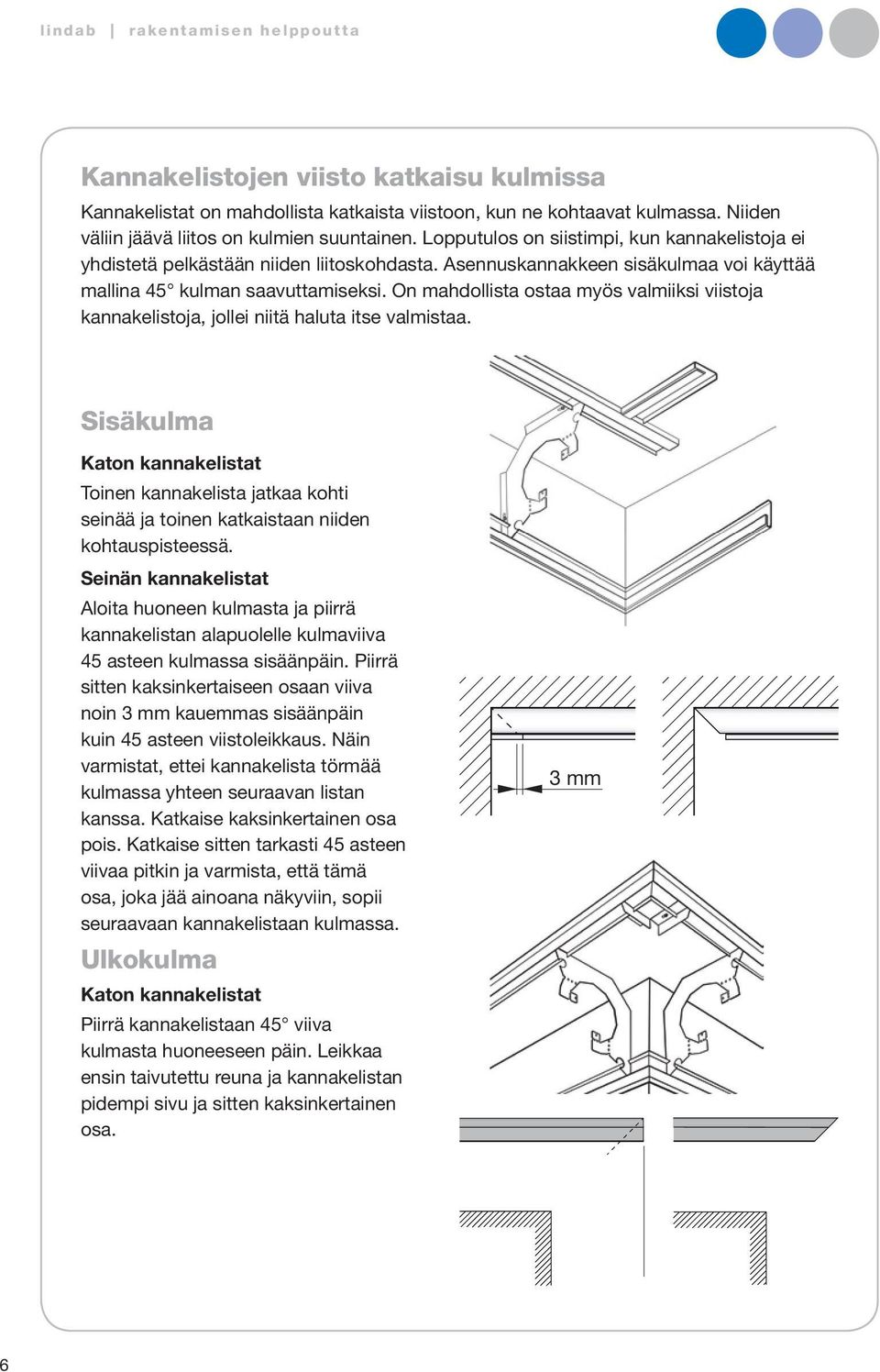

6 Kannakelistojen viisto katkaisu kulmissa Kannakelistat on mahdollista katkaista viistoon, kun ne kohtaavat kulmassa. Niiden väliin jäävä liitos on kulmien suuntainen. Lopputulos on siistimpi, kun kannakelistoja ei yhdistetä pelkästään niiden liitoskohdasta. Asennuskannakkeen sisäkulmaa voi käyttää mallina 45 kulman saavuttamiseksi. On mahdollista ostaa myös valmiiksi viistoja kannakelistoja, jollei niitä haluta itse valmistaa. Sisäkulma Katon kannakelistat Toinen kannakelista jatkaa kohti seinää ja toinen katkaistaan niiden kohtauspisteessä. Seinän kannakelistat Aloita huoneen kulmasta ja piirrä kannakelistan alapuolelle kulmaviiva 45 asteen kulmassa sisäänpäin. Piirrä sitten kaksinkertaiseen osaan viiva noin 3 mm kauemmas sisäänpäin kuin 45 asteen viistoleikkaus. Näin varmistat, ettei kannakelista törmää kulmassa yhteen seuraavan listan kanssa. Katkaise kaksinkertainen osa pois. Katkaise sitten tarkasti 45 asteen viivaa pitkin ja varmista, että tämä osa, joka jää ainoana näkyviin, sopii seuraavaan kannakelistaan kulmassa. Ulkokulma Katon kannakelistat Piirrä kannakelistaan 45 viiva kulmasta huoneeseen päin. Leikkaa ensin taivutettu reuna ja kannakelistan pidempi sivu ja sitten kaksinkertainen osa. 3 mm 6

7 Seinän kannakelistat Aloita kulmasta ja anna kannakelistan mennä 15 mm yli. Piirrä 45 asteen kulmaviiva kulmasta huoneeseen päin. Piirrä sitten kannakelistan pidemmälle sivulle sekä taivutetulle reunalle viiva kulman reunan mukaisesti. Leikkaa ensin taivutettu reuna ja pidempi sivu. Leikkaa seuraavaksi pala irti leikkaamalla taivutettua reunaa pitkin. Leikkaa sitten kulman viivaa pitkin lyhyeltä sivulta. 15 Kannakelistojen kiinnitys 1. Aloita panemalla ensimmäinen kannakelista seinään asennuskannakkeiden taakse. Kiristä ruuvit niin, että kannakelista pysyy paikallaan, mutta sitä voi jatkuvasti säätää. Tarkista, että kannakelista menee seinään saakka ja että se on vaakasuorassa. 2. Tee samoin vastaavalle kattoon tulevalle kannakelistalle. Kiristä ruuvit ja pane seuraava kannakelista asennuskannakkeiden taakse. Tarkista, että se on tiiviisti kiinni edellisessä kannakkeessa ja että raiteet seuraavat toisiaan. Kiristä sitten ruuvit ja jatka samanlailla muiden kannakelistojen osalta. Tukipalat Mikäli kannakelistojen kiinnitys tarvitsee vahvistusta, voi käyttää apuna tukipaloja. Tukipalojen käyttöä suositellaan erityisesti kiinnitettäessä kannakelistoja katon ulkokulmiin sekä paikkoihin, joissa ei ole mahdollista käyttää asennuskannakkeita. 7

8 Kanavien kannakointi 1. Taivuta asennuskannakkeiden taivutuspalat niin, että kanavajärjestelmä voidaan työntää asennuskannakkeisiin. 2. Pane kanavajärjestelmä asennuskannakkeisiin ja taivuta taivutuspalojen suuret kulmat takaisin niin, että kanavat pysyvät paikallaan. Vetoniittien avulla taivutuspalojen pieniä kulmia voi käyttää kanavajärjestelmän kiinnittämiseksi asennuskannakkeisiin. Etulevyt ja listat Huolitellumman ulkonäön saamiseksi on mietittävä, mihin etulevyjen väliset liitokset tulevat. Yritä saada liitokset asennettua tasaisin välimatkoin symmetrian luomiseksi. 1. Aloita seinäläpiviennistä ja kiinnitä kaksi sisäliitoslistaa siihen etulevyn päähän, joka kiinnitetään seinään. Ruuvaa ulkoliitos sisäliitoksiin kiinni neljällä liitosruuvilla. Pane ulkoliitos tiiviisti etulevyä vasten ja aloita kahdella ruuvilla, jotka tulevat kauimmas seinästä ja katosta. 2. Kiinnitä etulevy liitoslistoihin painamalla etulevyn taivutettu reuna kattokannakelistan uraan ja sitten seinäkannakelistan uraan. Asenna ne niin, että sisäliitoslistat tulevat seinää vasten. 3. Kiinnitä kaksi sisäliitoslistaa asennetun etulevyn vapaaseen päähän. 4. Napsauta seuraava etulevy kannakelistoihin niin, että sen toinen pää tulee edellisen etulevyn sisäliitoksia vasten. Asenna etulevyt oikein jo alussa, koska niitä on vaikea työntää sivusuunnassa. 5. Kiinnitä etulevyn toiseen päähän kaksi sisäliitoslistaa. Jatka etulevyjen asentamista, kunnes asennettava alue päättyy tai kulma tulee vastaan. 8

9 6. Kiinnitä kaksi sisäliitoslistaa siihen etulevyn viimeisen päähän, joka ei tule etulevyjä kohti. 7. Pidä etulevyä asennettujen etulevyjen päällä ja merkitse siihen asennetun etulevyn sisäliitoksen kohta. 8. Merkitse suorakulman avulla, mistä kohdasta aiot katkaista etulevyn ja käytä leikkuria sen katkaisemiseen. Suorista reuna pihdeillä, jos se on vääntynyt. 9. Irrota etulevyjen suojakalvo. Etulevyn kummankin puolen sisäliitoslistat on kiinnitettävä niin, että etulevyn voisi irrottaa mahdollisimman helposti ja etteivät sisäliitokset purista sitä etulevyä, joka halutaan irrottaa. Etulevyn aukot 1. Merkitse etulevyyn aukon paikka. 2. Käytä mallina kappaletta, jolla on samat mitat kuin etulevyn sisällä olevalla kanavajärjestelmällä. Pane kappale oikean välimatkan päähän etulevyn yläreunasta alla olevan taulukon mukaisesti ja piirrä reiän ääriviivat huopakynällä. 3. Poraa 10 mm reikä noin 10 mm:n päähän viivasta. Käytä peltisaksia ja leikkaa pienempi reikä. Leikkaa sitten koko reikä sopivan kokoiseksi niin, että on mahdollista viedä tarvittava osa siitä läpi. Etulevyn koko Kanavan koko Mitta etulevyn yläreunasta aukon reunaan , ,

10 Kanavamuunnot Etulevyn koko 2. Kanavan koko 3. Etulevyn koko 4. Kanavan koko 5. Muunto 6. Läpivientiaukon läpimitta 7. Mitta katosta läpivientiaukon keskelle TCPU TCPMU BU TCPU TCPMU BU TCPU TCPMU BU TCPMU BU TCPMU BU TCPMU BU TCPMU BU TCPU

11 Etulevyn koko 2. Kanavan koko 3. Etulevyn koko 4. Kanavan koko 5. Muunto 6. Läpivientiaukon läpimitta 7. Mitta katosta läpivientiaukon keskelle TCPU TCPMU BU TCPU TCPMU BU TCPU TCPMU BU TCPMU BU TCPMU BU TCPMU BU TCPMU BU TCPU

12 Päädyt Jos kanavajärjestelmä päättyy keskelle seinää, on mahdollista joko jatkaa etulevyjen asentamista seuraavaan seinään asti tai käyttää päätykappaletta, joka kiinnitetään etulevyyn liitoslistan avulla. Lindab suosittelee, että järjestelmä lopetetaan seinää vasten, jolloin ulkoasusta tulee viimeistelty. Sähkörasiat Sähkörasian luo on jätettävä tyhjää tilaa rasiapalan pituudelta, jos seinäkannakelista kulkee sähkörasian yli. Asenna purkulista etulevyyn niin, että se pysyy tiukasti kiinni etulevyssä. Purkulistan tulisi seurata mukana, jos etulevy poistetaan, jotta sähkörasiaan päästäisiin käsiksi. Asennuksen siisteyden varmistamiseksi sähkörasia ei saa olla paksumpi kuin 3 mm. Jos sähkörasia jää kanavajärjestelmän taakse, sijoita sen eteen liukuliitin niin, että kanava on helpompi purkaa rasian edestä. Pane etulevyyn ilmoituskyltti, jos sähkörasia jää etulevyn sisään piiloon. Asennuskannakkeiden kahta Ø 16 mm:n reikää voi käyttää sähköputkien kiinnittämiseen. Putket sijoitetaan paikalleen joko työntämällä sivulta tai taivuttamalla levyn kulmat sivuun. Tämän jälkeen putket johdetaan sisään ja taivutetaan kulmat takaisin. Läpiviennit Pystysuoriin vesijohtoihin törmättäessä tehdään etulevyyn reikä, jotta vesijohdot pääsevät läpi. Reikä tehdään noin mm mittaiseksi. Reiän peittämiseksi ja siistin asennuksen varmistamiseksi etulevyn päälle sijoitetaan jaettavissa oleva aluslaatta. Kun seinään on vedetty sähköjohto pystysuoraan, seinäkannakelistaan jätetään reikä, joka on 6 mm suurempi kuin sähköjohdon läpimitta. Sähköjohdon ympärys tiivistetään sitten pehmeällä saumausmassalla. 12
