Käyttö-jaasennusohjeet FDF6046 FDF9046 Liesikupu

Transkriptio

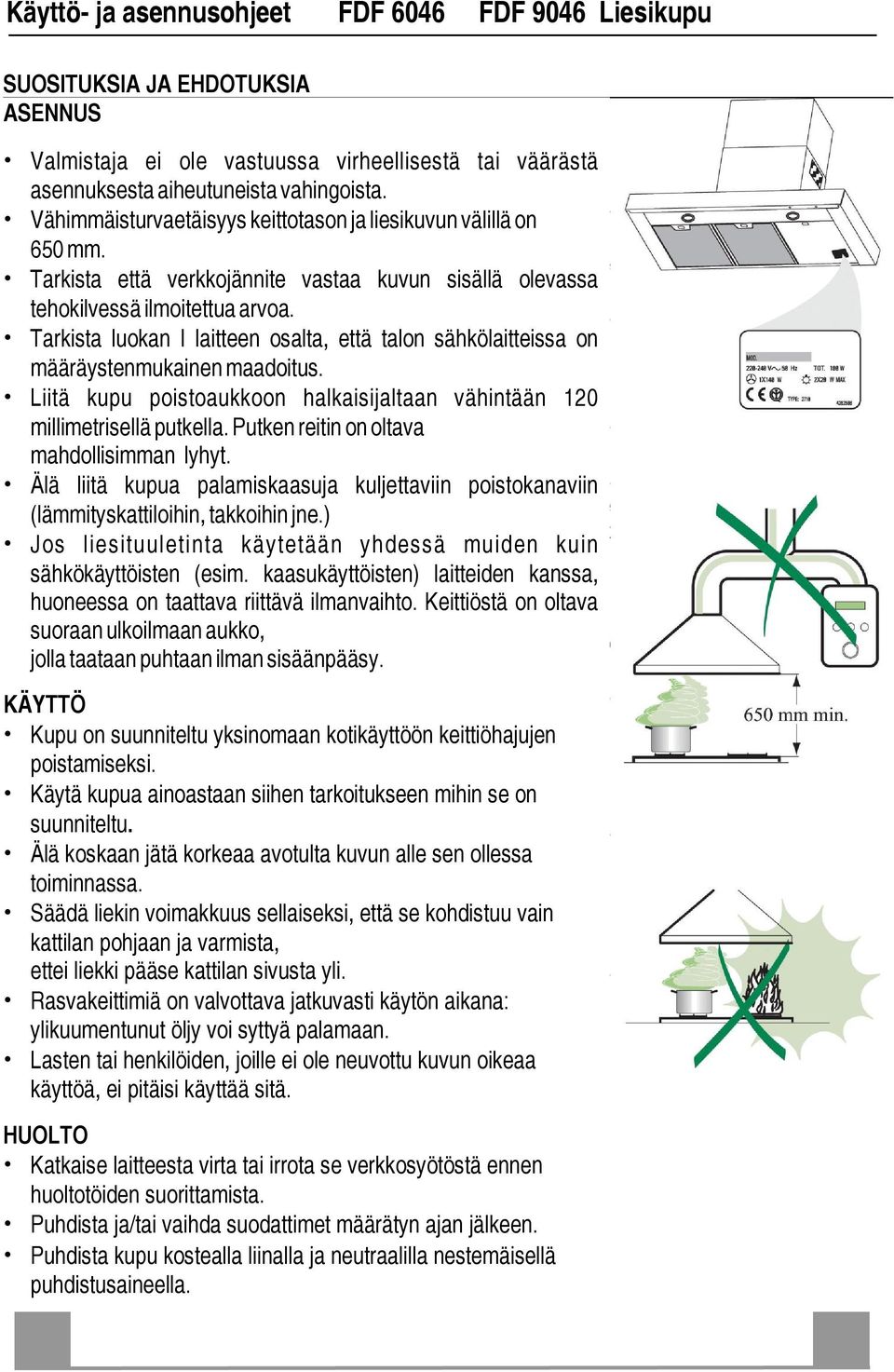

1 Käyttö-jaasennusohjeet FDF6046 FDF9046 Liesikupu SUOSITUKSIA JA EHDOTUKSIA ASENNUS KÄYTTÖ Kupu on suunniteltu yksinomaan kotikäyttöön keittiöhajujen poistamiseksi. Käytä kupua ainoastaan siihen tarkoitukseen mihin se on suunniteltu. Älä koskaan jätä korkeaa avotulta kuvun alle sen ollessa toiminnassa. Säädä liekin voimakkuus sellaiseksi, että se kohdistuu vain kattilan pohjaan ja varmista, etteiliekkipääse kattilan sivusta yli. Rasvakeittimiä on valvottava jatkuvastikäytön aikana: ylikuumentunut öljy voisyttyä palamaan. Lasten taihenkilöiden, joille eiole neuvottu kuvun oikeaa käyttöä, ei pitäisikäyttää sitä. HUOLTO Valmistaja ei ole vastuussa virheellisestä tai väärästä asennuksestaaiheutuneistavahingoista. Vähimmäisturvaetäisyyskeittotasonjaliesikuvunvälilläon 650mm. Tarkista että verkkojännite vastaa kuvun sisällä olevassa tehokilvessäilmoitettuaarvoa. Tarkista luokan Ilaitteen osalta, että talon sähkölaitteissa on määräystenmukainenmaadoitus. Liitä kupu poistoaukkoon halkaisijaltaan vähintään 20 millimetriselläputkella.putkenreitinonoltava mahdollisimman lyhyt. Älä liitä kupua palamiskaasuja kuljettaviin poistokanaviin (lämmityskattiloihin,takkoihinjne.) Jos liesituuletinta käytetään yhdessä muiden kuin sähkökäyttöisten (esim. kaasukäyttöisten) laitteiden kanssa, huoneessa on taattava riittävä ilmanvaihto. Keittiöstä on oltava suoraanulkoilmaanaukko, jollataataanpuhtaanilmansisäänpääsy. Katkaise laitteesta virta taiirrota se verkkosyötöstä ennen huoltotöiden suorittamista. Puhdista ja/taivaihda suodattimet määrätyn ajan jälkeen. Puhdista kupu kostealla liinalla ja neutraalilla nestemäisellä puhdistusaineella.

2 OMINAISUUDET Mitat Viite Määrä Tuotteen komponentit Kupu, joka sisältää hallintalaitteet, valot, puhaltimen, suodattimet Komponentit Teleskooppihormi,jossaon: Yläosa Alaosa Supistusmuhvi ø50-20mm 2 Poistoilmaliitännän jatko Poistoilmaliitäntä Viite Määrä Asennuskomponentit a 2c Määrä Hormin yläosankannatinkiskot Ilmanpoistoliitännän tuki Pistotulpat Ruuvit 4,2x44,4 Ruuvit 2,9x9,5 Asiakirjat Ohjekirja 5

3 ASENNUS Seinään poraus jakannatinkiskon kiinnitys Seinämerkintä: Piirrä kohtisuora viiva tukiseinälle ylös kattoonastitai mahdollisimman korkealle keskellealuetta, johon kupu asennetaan; Piirrä vaakasuora viiva 650 mmetäisyydelle keittotason yläpuolelle. Asenna seinäkannatin 7.2. seinälle noin-2 mmetäisyydelle katostatai maksimikorkeudesta siten, että kannattimienkeskikohta (ura)on kohtisuoran viivan kohdalla. Merkitse ruuvien paikat seinäkannatinkiskon läpi. Asenna kannatin 7.2. seinälle Xmmensimmäisenkannatinkiskon alapuolelle (X=mukanatoimitetun hormin yläosan korkeus) siten että keskikohta (ura) on kohtisuoran viivan kohdalla. Merkitse ruuvien paikat seinäkannatinkiskon läpi. Merkitse tarkistuspiste 6 mmetäisyydelle kohtisuorasta viivasta ja 320 mm etäisyydelle vaakasuoranviivan yläpuolelle. Toistatämä toimenpide toisella puolella. Poraa ø8mmreiät kaikkiin merkittyihin kohtiin. Aseta pistotulpat reikiin. Kiinnitä alakannatin 7.2. käyttäenmukana toimitettuja 2a ruuveja(4,2 x44,4). Kiinnitä yläkannatin 7.2.ja ilmanpoistoliitännän tuki 7.3 yhteen käyttäen 2 mukana toimitettua 2a ruuvia(4,2x44,4). Aseta paikalleen mukana toimitetut kaksiruuvia 2a (4,2 x44,4) kuvun kiinnitysreikiinjättäen 5-6 mmväli seinän ja ruuvin pään väliin. 6

4 Kuvun asennus Ennenkuvunliittämistäkiristäkuvunasennuspisteissä sijaitsevat kaksi ruuvia Vr. Ripustakupuruuveihin 2a. Kiristätäysintukiruuvit 2a. Säädä ruuvejavr suoristaaksesikupu. Liitännät POISTOILMALIITÄNTÄ Poistoilmaliitännässä kupuvoidaanliittäähormiinkäyttäenjokojoustavaa tai jäykkääputkea(läpimitaltaan 50tai20mm)asentajanvalinnanmukaan. Käyttäessäsiø20mm putkeaasetasupistusmuhvi9 kuvun ilmanpoistoaukkoon. Kiinnitäputkipaikalleenkäyttäensopivia kiinnittimiä(eivätkuulu toimitukseen). Poistamahdolliset aktiivihiilisuodattimet. KIERTOILMALIITÄNTÄ Pane liitoskappale5liitännäntukeen 7.3. Asetaliitännän jatko4.sivuttainliitäntään 5. Varmista ettäjatkon4. poistoaukko onvaaka-jakohtisuorasti suorassalinjassahorminpoistoaukkojenkanssa. Liitäpoistoilmaliitäntä5 kuvun poistoaukkoonkäyttäenjokojoustavaa tai jäykkääputkeaø50mm asentajanvalinnanmukaan. Varmista ettäaktiivihiilisuodattimet onasetettupaikoilleen. 7

5 SÄHKÖLIITÄNTÄ Liitäkupusähköverkkoonkaksinapaisenkytkimenkautta, jonkakosketinvälionvähintään3mm. Poista rasvasuodattimet (katso kohta Huolto)javarmista, että kaapelinjatkos onpantuoikeinpuhaltimen pistorasiaan. Hormin asennus Ylempi hormi Taivutahiukanylemmänhorminmolempia sivujaja kiinnitä ne kannatinkiskojen7.2. taaksevarmistaenettäneovat hyvinpaikallaan. Kiinnitäsivut kannatinkiskoihin mukanatoimitetuilla4 ruuvilla 2c(2,9x9,5). Varmista että ilmanpoistoliitäntä onsuorassalinjassa hormin poistoaukkojenkanssa. Alempi hormi Taivutahiukanhorminmolempiasivujajakiinnitäne ylemmän hormin jaseinän väliinvarmistaenettäneovat hyvinpaikallaan. Kiinnitäalempi osasivuttain kupuunmukana toimitetuilla 2 ruuvilla 2c(2,9x9,5). 8

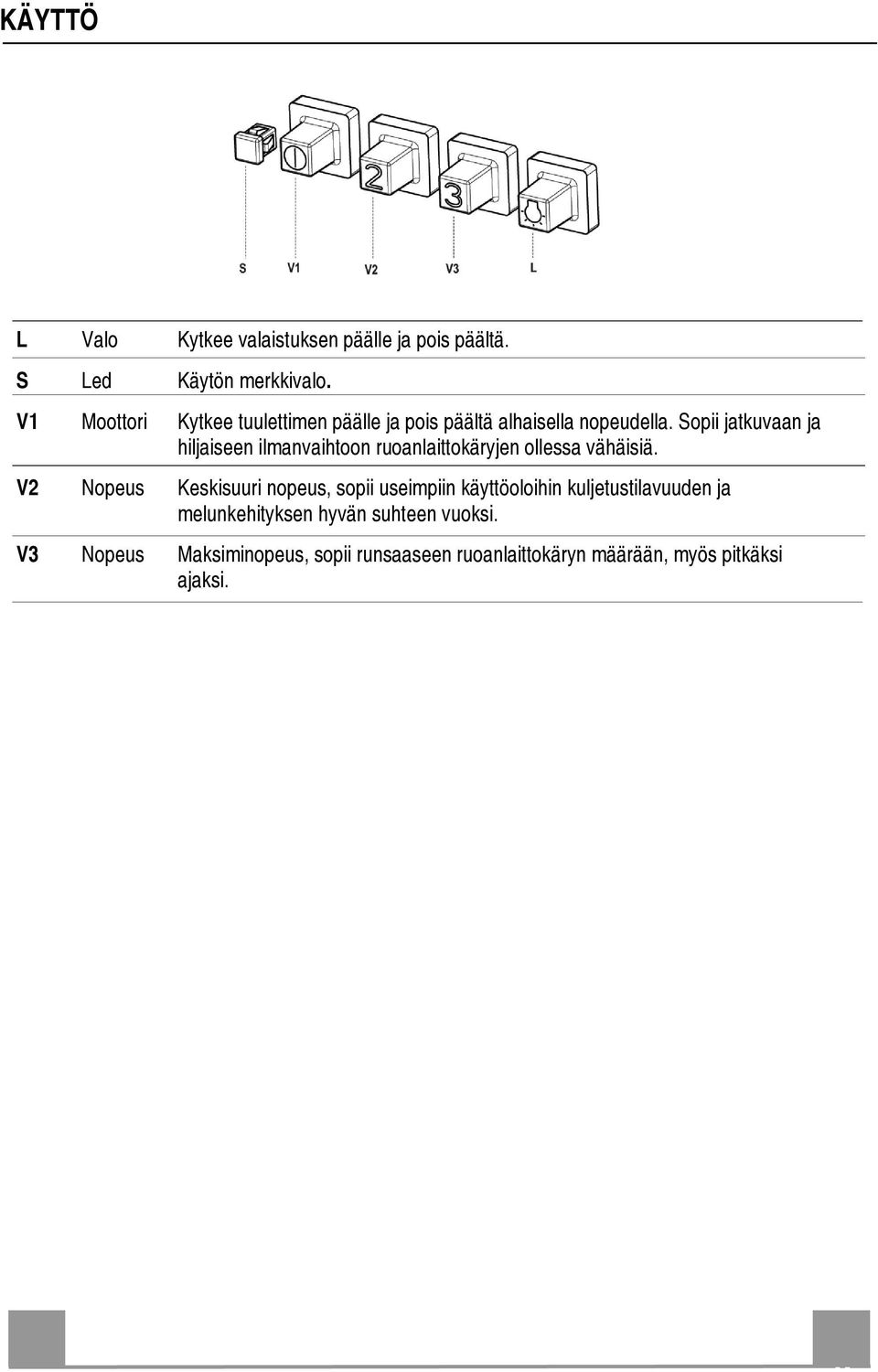

6 KÄYTTÖ L S Led Käytön merkkivalo. V V2 V3 Valo Moottori Nopeus Nopeus Kytkee valaistuksenpäälleja pois päältä. Kytkee tuulettimenpäälle japois päältä alhaisellanopeudella. Sopii jatkuvaan ja hiljaiseenilmanvaihtoon ruoanlaittokäryjenollessavähäisiä. Keskisuuri nopeus, sopii useimpiin käyttöoloihin kuljetustilavuudenja melunkehityksen hyvän suhteenvuoksi. Maksiminopeus, sopii runsaaseenruoanlaittokäryn määrään, myös pitkäksi ajaksi. 9

7 HUOLTO Rasvasuodattimet ITSEKANTAVIEN METALLIRASVASUODATTIMIENPUHDISTUS Suodattimet on pestävä kahden kuukaudenkäytönjälkeen taiuseamminkäytön ollessa erityisen runsasta jane voi pestä astianpesukoneessa. Irrotasuodattimet yksi kerrallaantyöntämälläniitäkohti kuvuntakaosaaja vetämällä alaspäinsamanaikaisesti. Pesesuodattimet javarotaivuttamastaniitä. Anna niiden kuivuaennenasettamistatakaisin. Kunlaitat suodattimet takaisinpaikalleen varmista, että kahvatovat ulospäin. Aktiivihiilisuodatin ( kiertoilmamalli) AKTIIVIHIILISUODATTIMENVAIHTAMINEN Suodatintaei voi pestä eikä uusiaja se onvaihdettava noin 4kuukauden käytönjälkeentaiuseamminkäytön ollessarunsasta. Irrotametallirasvasuodattimet. Irrotakyllästetty aktiivihiilisuodatinvapauttamalla kiinnityskoukut. Asetauusi suodatinpaikalleen kiinnittämällä se oikeaan asentoon. Kiinnitämetallirasvasuodattimet takaisin paikalleen. LAMPUNVAIHTAMINEN Valaistus 40Whehkulamppu. Irrotalampunpidikkeen ruuvi. Vedälampunpidikealas. Irrotalamppuja vaihda toiseensamanlaiseen. Panelampunpidiketakaisinpäinvastaisessa järjestyksessä. 2 0

8 Symboli tuotteessa taisen pakkauksessa ilmoittaa, että tätätuotettaeisaa käsitellä kotitalousjätteenä. Sen sijaanse onluovutettavaasianmukaiseen sähkö- jaelektroniikkalaitteidenkierrätykseentarkoitettuun keräyspisteeseen. Varmistaessasitämäntuotteenasianmukaisenhävityksen autat estämään mahdollisiakielteisiävaikutuksia ympäristöllejaihmistenterveydelle, jotka muutenvoisivat seurata tämän tuotteen epäasianmukaisestajätteenkäsittelystä. Tämäntuotteenkierrätyksestä saat lisätietoa oman kaupunkisiviranomaisilta, jätteenkuljetuspalvelusta tai liikkeestä, josta ostit tuotteen.
