BellaStone-tuotteiden asennusohjeet KIVIPANEELIT Tärkeää Tutustu paikallisiin rakennusmääräyksiin ja noudata niitä. Harkitessaan Kivipaneelin käyttöä

Transkriptio

1 BellaStone-tuotteiden asennusohjeet KIVIPANEELIT Tärkeää Tutustu paikallisiin rakennusmääräyksiin ja noudata niitä. Harkitessaan Kivipaneelin käyttöä valmistaja suosittelee ennen kaikkea, että asentajat arvioivat paikallisia rakennusjärjestysvaatimuksia. Pitäkää rakennusvalvonnan vähimmäisvaatimukset mielessä jolloin lisätoimenpiteet saattavat tarjota parempaa turvaa kosteutta vastaan. Vaikka Kivipaneeli ei vaadi, sisätiloissa eikä sokkelissa, rimoituksen käyttöä paneelin takana, on tärkeää huomata että julkisivu verhouksessa tuuletus järjestetään asianmukaisesti. Kuljetus ja varastointi Muista seuraavat asiat, kun säilytät tuotetta työmaalla: Pidä pakkaukset kuivina. Älä varastoi tuotteita paikkaan, missä lämpötila saattaa nousta yli + 54 C:een, kuten asfaltilla helteen aikana tai umpinaisen pressun alla. Kun tilaat kuljetusta, ilmoita, ettei päälle lastausta hyväksytä. Painumisriski. Tarvittavat työkalut Tarvitset Kivipaneelin asentamiseen seuraavia työkaluja: Ruuvinväännin Mittanauha Liitulinja Käsisirkkeli (hieno terä) Suorakulma Työtaso Timpurinkynä Suojalasit Massapuristin (silikonipistooli) Vesi-/laservaaka Myös sahasta, akkuporakoneesta yms. joka kodin työkaluista on hyötyä. Kiinnikkeet Kun valitset Kivipaneeleille kiinnitystarvikkeita, suosittelemme, että selvität mahdolliset erikoisvaatimukset paikalliselta rakennusvalvojalta. Valmistaja suosittelee korroosionkestäviä ruuveja, joiden koko on vähintään 6 ja pituus vähintään 70 mm. 1

2 2 Kivipaneeliseinäjärjestelmän perusosat Z-paneeli Kulmakappale 1300 mm x 610 mm 300 x 610 mm Laatikossa 5 kpl Laatikossa 3 kpl Kiinnikkeet Viimeistelyhiekka Viimeistelytuubi (laatikossa) (laatikossa) (tilattava erikseen) Betonilista Betonilistan kiinnike 3810 x 70 mm 180 x 60 mm Laatikossa 4 kpl Laatikossa 10 kpl

3 3 Kulmien teko valmiin kulmakappaleen avulla 1. Vedä rakennuksen kulmiin kummankin seinän puolelle luotisuora liitulinja noin 20 cm etäisyydelle kulmasta. Tämä linja toimii alku- ja päätepisteenä Kivipaneelille. 2. Asenna Kivipaneeli kohdistamalla sen pää äsken piirtämääsi liitulinjaan ja käyttämällä apuna luotilankaa. 3. Kun seinäpanelointi on valmis, asenna Quoin-kivikulma-kulmakappaleet asettamalla yksi kiinnike kulman kummallekin puolelle ja ruuvaamalla ne seinään. Jokainen kulmakappale lukkiutuu aina edellisen päälle samalla tavoin kuin Kivipaneelikin lukkiutuu edelliseen paneeliin. 4. Voit tehdä kulmat myös ilman erillisiä kulmakappaleita sahaamalla kulmaan tulevat Kivipaneelit jiiriin. Sisäkulmat täytyy aina tehdä jiiriin sahaamalla. Sauman viimeistelyyn on saatavana viimeistelymassaa (tilattava erikseen). Kulman teko ilman valmista kulmakappaletta 1. Määritä kulman kohta mittaamalla tai asettamalla Kivipaneeli paikalleen. Katso kuva. Piirrä sahausviiva paneelin selkäpuolelle. On tärkeää että seinät ovat kohtalaisen kohtisuoria. Tämä ratkaisu vaatii tarkkuutta. 2. Mittaa tästä linjasta eteenpäin 45 mm, piirrä siihen kohtaan linja ja vielä seuraava linja ensimmäisestä 90 mm päähän. Näin saat sahauslinjat. 3. Sahaa käsi- tai pöytäsirkkelillä 45 mm syvä pintaan nähden kohtisuora ura pitkin keskimmäistä piirtämääsi linjaa. Tämä sahaus saattaa lävistää Kivipaneelin muutamasta kohdasta, mutta se ei ole vaarallista.

4 4 4. Säädä saha sitten 45 asteen kulmaan. Leikkaa molemmat sivut piirtämistäsi linjoista keskileikkausta kohti. Nämä leikkaukset eivät saa mennä syvemmälle kuin ensimmäinen leikkaus, joten muista säätää sahaussyvyyttä. Puhdista lopuksi ura. 5. Taita paneeli 90 asteen kulmaan ja kiinnitä ainakin kahdella kiinnittimellä kummaltakin puolelta. Sisäkulman asennus 1. Leikkaa Kivipaneeli jiiriin toisin päin kuin ulkokulma. Leikkaa paneeli tällä kertaa kokonaan poikki. 2. Viimeistele sauma. Muistiinpanoja:

5 5 Kivipaneelin asennusperiaate Kivipaneelin asennus sujuu parhaiten vasemmalta oikealle. Älä puske paneeleja liian kovaa toisiinsa. Se voi aiheuttaa vaikeuksia seuraavalla rivillä. Varmista ennen kiinnitystä, että paneeli on lukkiutunut kaikilta sivuilta. Asenna paneelit porrastamalla saumakohdat. Käytä kiinnityksessä ehdottomasti Kivipaneelin omia kiinnikkeitä. Kiinnikkeiden asentaminen noin 15 cm Aloituslista Kalkkilinja 6 cm Asennettavan kiven alareuna 1. Piirrä aloituslistaa varten vaakasuora liitulinja, niin saat varmasti asennettua paneelit oikein

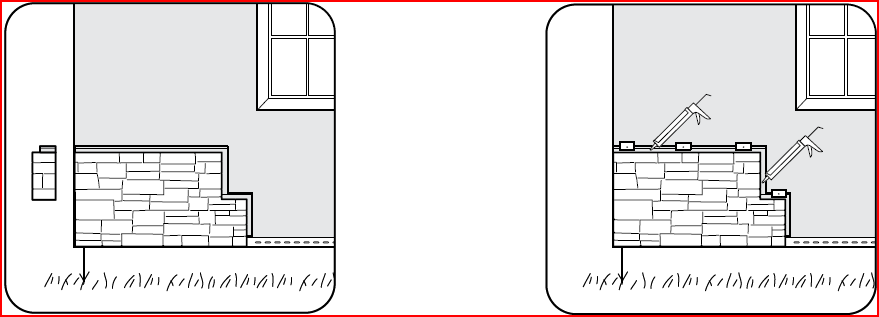

6 6 2. Mittaa Kivipaneelin asennusseinän alin kohta. Piirrä vaakasuora liitulinja 6 cm tämän kohdan yläpuolelle. 3. Kiinnitä aloituslista tähän linjaan cm välein. Ensimmäinen juoksu Paneelirakenteen suunnittelu saattaa vaihdella paneloitavan seinän koon, ikkunoiden ja ovien sijainnin yms. mukaan. Muista kuitenkin aina asennuksen perussäännöt. Kivipaneelin ensimmäinen rivi määrittelee koko seinän. Mittaamalla seinän pituuden saat laskettua, mistä ensimmäinen paneeli kannattaa katkaista, niin ei jää turhia hukkapaloja. Esimerkki yhdestä aloituksesta. Paneelin asennus Aloita leikkaamalla pois Z-paneelin vasen yläkulma. Laita irrotettu pala talteen myöhempää käyttöä varten. Levitä tiivistysaine kuvan osoittamalla tavalla. Jatka paneelien asentamista koko seinän leveydeltä. Katkaise viimeinen paneeli oikean mittaiseksi ja aloita seuraava rivi edellisen rivin viimeisestä paneelista pois leikkaamallasi palalla.

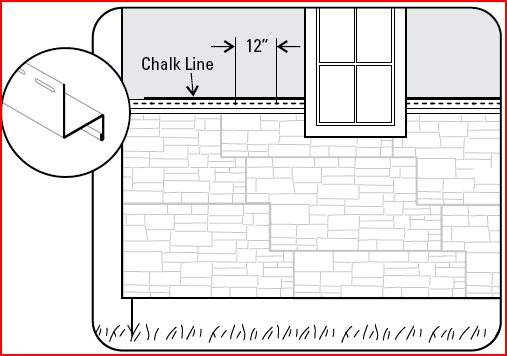

7 7 Kivilistan asennus ylimmäisen paneelirivin päälle 1. Kiinnitä alumiininen pohjalaippa ruuveilla. Käytä tarvittaessa liimaa, jottei kosteus pääse paneelien taakse. 2. Työnnä Kivilistaa paikalleen kuvan mukaisesti, kunnes se istuu täydellisesti. 3. Käytä liimaa tai massaa kosteussulkuna sekä alumiinisen laipan että Kivilistan asennuksessa. Vinyylitippalistan asennus Kun asennat Kivipaneelia vain osaan seinää, voit käyttää tippalistaa estämään kosteuden pääsyn paneelin taakse. 1. Asenna tippalista suoraan Kivipaneelin yläosan päälle ruuvaamalla se kiinni noin 15 cm välein. 2. Tippalista viimeistelee Kivipaneelin asennuksen ja peittää kiinnikkeet. 3. Olet nyt valmis jatkamaan yläosan verhouksen asentamista esim. vinyylilautapaneelilla.

8 8 Kivipaneelin saumojen viimeistely Saumojen viimeistely vaikuttaa olennaisesti siihen, kuinka aidon näköinen kivipaneelilla tehdystä seinästä tulee. Viimeistely ei ole välttämätöntä Kivipaneelin rakenteen vuoksi, mutta se on välttämätöntä oikean esteettisen vaikutelman saavuttamisen kannalta. Viimeistelyn voi tehdä, kun elementtien asennus on muutoin valmis. Käytä tarkoitukseen valmistettua saumamassaa. Saumausmassa ei kuulu toimitukseen, vaan se on tilattava erikseen. Pursota massa saumaan. Käsittele vain pieni määrä saumoja kerrallaan, että ehdit viimeistellä ne ennen kuin saumausmassa "nahoittuu. Paina massa tiiviisti saumaan tikulla. Ota sitten saumahiekkaa kostutettuun pensseliin ja levitä hiekkaa saumaan koko ajan lisäten. Saumahiekka kuuluu toimitukseen. Käsittele kaikki saumat samalla tavalla. Betonilistan viimeistely Todennäköisesti betonilistojen päädyt pitää viimeistellä sen jälkeen, kun olet katkaissut ne sopivan mittaisiksi. Viimeistelyaine kuuluu toimitukseen. Huomaa: Päätypintojen täytyy olla puhtaat ja kuivat. Anna viimeistellyn pinnan kuivua rauhassa ja suojaa se kuivumisen ajaksi sateelta, jäätymiseltä jne. Sekoita väri perusteellisesti. Levitä väriä käsiteltävälle alueelle esim. kittiveitsen avulla. Anna kuivua. Suojaa pintoja kuivumisen ajan kosteudelta ja jäätymiseltä.

9 9 KIVIPYLVÄÄT Kivipylväs näyttää aidolta käsin lohkotulta ja muuratulta pylväältä. Se näyttää ja tuntuu aidolta kiveltä koska se on valmistettu komposiitista, joka sisältää aitoa murskattua kiveä. Kivipylväs on erityisen monikäyttöinen tuote. Vain mielikuvitus on rajana, kun suunnittelet rakennus- tai maisemointihanketta. Pylväitä voi myös pinota päällekkäin. Vain kaksi osaa: pylväs ja kansi. Pylvään rakenne Kivipylväs ei ole rakenteellinen elementti, vaan se on suunniteltu pikemminkin parantamaan rakenteellisten elementtien, kuten kantavien rakenteiden ilmettä. Pylväs on suunniteltu yhteensopivaksi tavallisten puisten ja metallisten pylväiden kanssa.

10 10 Pylvään yläosaan on merkitty muutamia mallikokoja helpottamaan suunnittelua ja mittaamista. Metallitolppa 40 mm Puutolppa 150 mm Metallitolppa 60 mm Puutolppa 100 mm Poista oikeankokoinen kappale käyttämällä sopivaa leikkaustyökalua. Pylvään Asennus 1. Asenna tolppa tukevasti ja ehdottomasti kohtisuoraan. Tolpan pitää olla muutama tuuma korkeampi kuin siihen asennettava Kivipylväs. 2. Kun olet leikannut Kivipylvääseen tolpan kokoisen aukon, tee tolppaan merkki puoli tuumaa Kivipylvään huipun yläpuolelle. 3. Katkaise tolppa merkittyyn korkeuteen. 4. Kiinnitä Kivipylväs tolppaan ruuveilla. Jos käytät metallitolppaa, poraa siihen valmiiksi reiät Kivipylvään kiinnitystä varten.

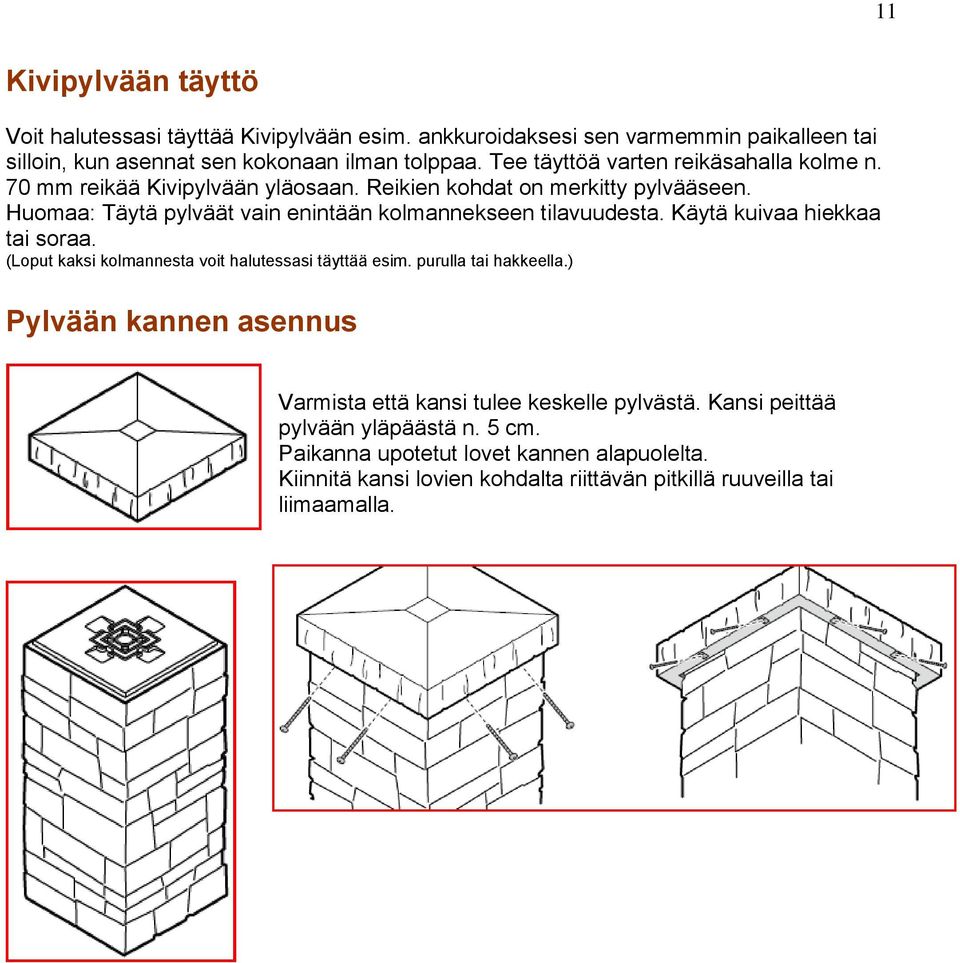

11 11 Kivipylvään täyttö Voit halutessasi täyttää Kivipylvään esim. ankkuroidaksesi sen varmemmin paikalleen tai silloin, kun asennat sen kokonaan ilman tolppaa. Tee täyttöä varten reikäsahalla kolme n. 70 mm reikää Kivipylvään yläosaan. Reikien kohdat on merkitty pylvääseen. Huomaa: Täytä pylväät vain enintään kolmannekseen tilavuudesta. Käytä kuivaa hiekkaa tai soraa. (Loput kaksi kolmannesta voit halutessasi täyttää esim. purulla tai hakkeella.) Pylvään kannen asennus Varmista että kansi tulee keskelle pylvästä. Kansi peittää pylvään yläpäästä n. 5 cm. Paikanna upotetut lovet kannen alapuolelta. Kiinnitä kansi lovien kohdalta riittävän pitkillä ruuveilla tai liimaamalla.

12 12 Kivipylväiden käyttö aidassa Kivipylväät voidaan liittää useimpiin aitamalleihin. Yhdistämisen voi tehdä monella tapaa. Alla esitellään kaksi vaihtoehtoa. Asenna Kivipylväs kuten edellä on kerrottu. Voit pinota kivipylväitä päällekkäin saadaksesi haluamasi korkuisen pylvään. Huomaa: Jos asennat Kivipylvääseen kannen, pylvään oltava hieman korkeampi kuin aitaelementin. Kivipylvään asennus puuaitaan: Asenna aitatolppa Kivipaneelin viereen. Käytä toista tolppaa liitepisteenä ja asenna aita aitavalmistajan ohjeiden mukaisesti. Kivipylvään asennus vinyyliaitaan: Merkitse aitakaiteiden sijainti Kivipylvääseen. Leikkaa pylvääseen sopivan kokoiset aukot kaiteita varten. Tolppa kivipylvään vieressä Aitakaiteen asennusreikä Aitakaiteen lovettu pää Pinotut pylväät Aitakaide asennettuna Asenna aita valmistajan ohjeiden mukaan.
