1 Plena DVD Player-Tuner fi Asennus- ja käyttöohjeet PLN-DVDT

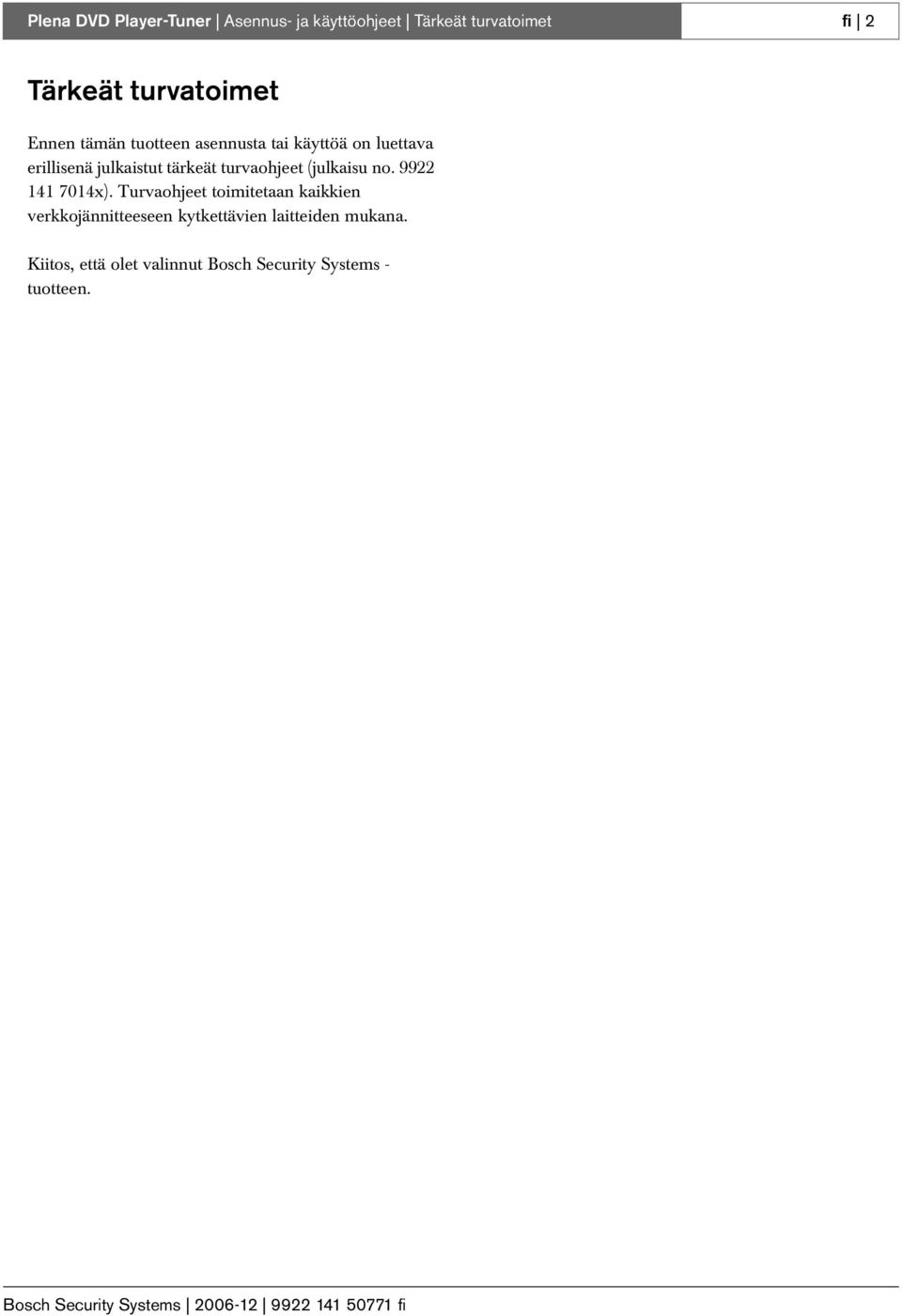

2 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Tärkeät turvatoimet fi 2 Tärkeät turvatoimet Ennen tämän tuotteen asennusta tai käyttöä on luettava erillisenä julkaistut tärkeät turvaohjeet (julkaisu no x). Turvaohjeet toimitetaan kaikkien verkkojännitteeseen kytkettävien laitteiden mukana. Kiitos, että olet valinnut Bosch Security Systems - tuotteen.

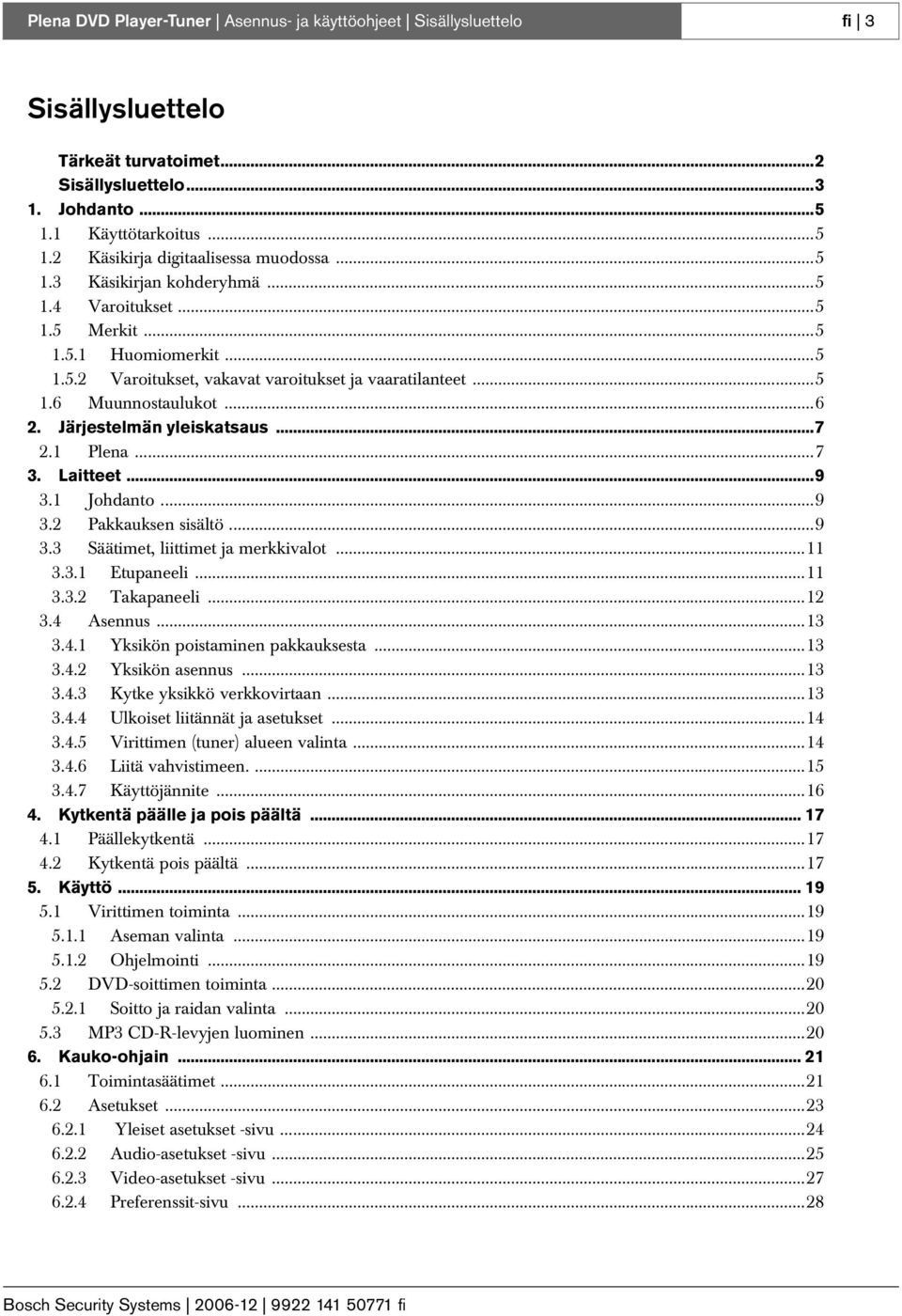

3 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Sisällysluettelo fi 3 Sisällysluettelo Tärkeät turvatoimet...2 Sisällysluettelo Johdanto Käyttötarkoitus Käsikirja digitaalisessa muodossa Käsikirjan kohderyhmä Varoitukset Merkit Huomiomerkit Varoitukset, vakavat varoitukset ja vaaratilanteet Muunnostaulukot Järjestelmän yleiskatsaus Plena Laitteet Johdanto Pakkauksen sisältö Säätimet, liittimet ja merkkivalot Etupaneeli Takapaneeli Asennus Yksikön poistaminen pakkauksesta Yksikön asennus Kytke yksikkö verkkovirtaan Ulkoiset liitännät ja asetukset Virittimen (tuner) alueen valinta Liitä vahvistimeen Käyttöjännite Kytkentä päälle ja pois päältä Päällekytkentä Kytkentä pois päältä Käyttö Virittimen toiminta Aseman valinta Ohjelmointi DVD-soittimen toiminta Soitto ja raidan valinta MP3 CD-R-levyjen luominen Kauko-ohjain Toimintasäätimet Asetukset Yleiset asetukset -sivu Audio-asetukset -sivu Video-asetukset -sivu Preferenssit-sivu...28

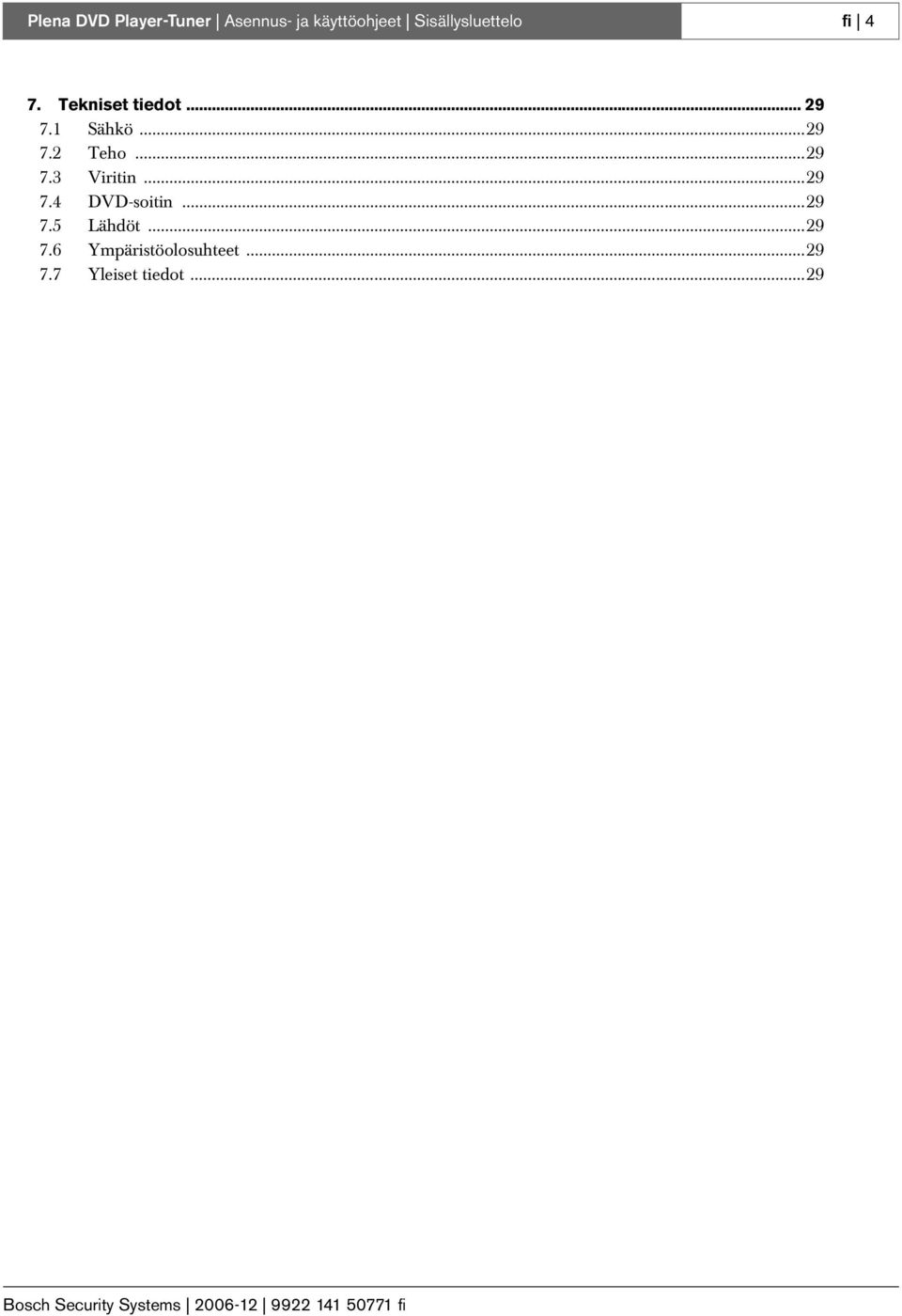

4 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Sisällysluettelo fi 4 7. Tekniset tiedot Sähkö Teho Viritin DVD-soitin Lähdöt Ympäristöolosuhteet Yleiset tiedot...29

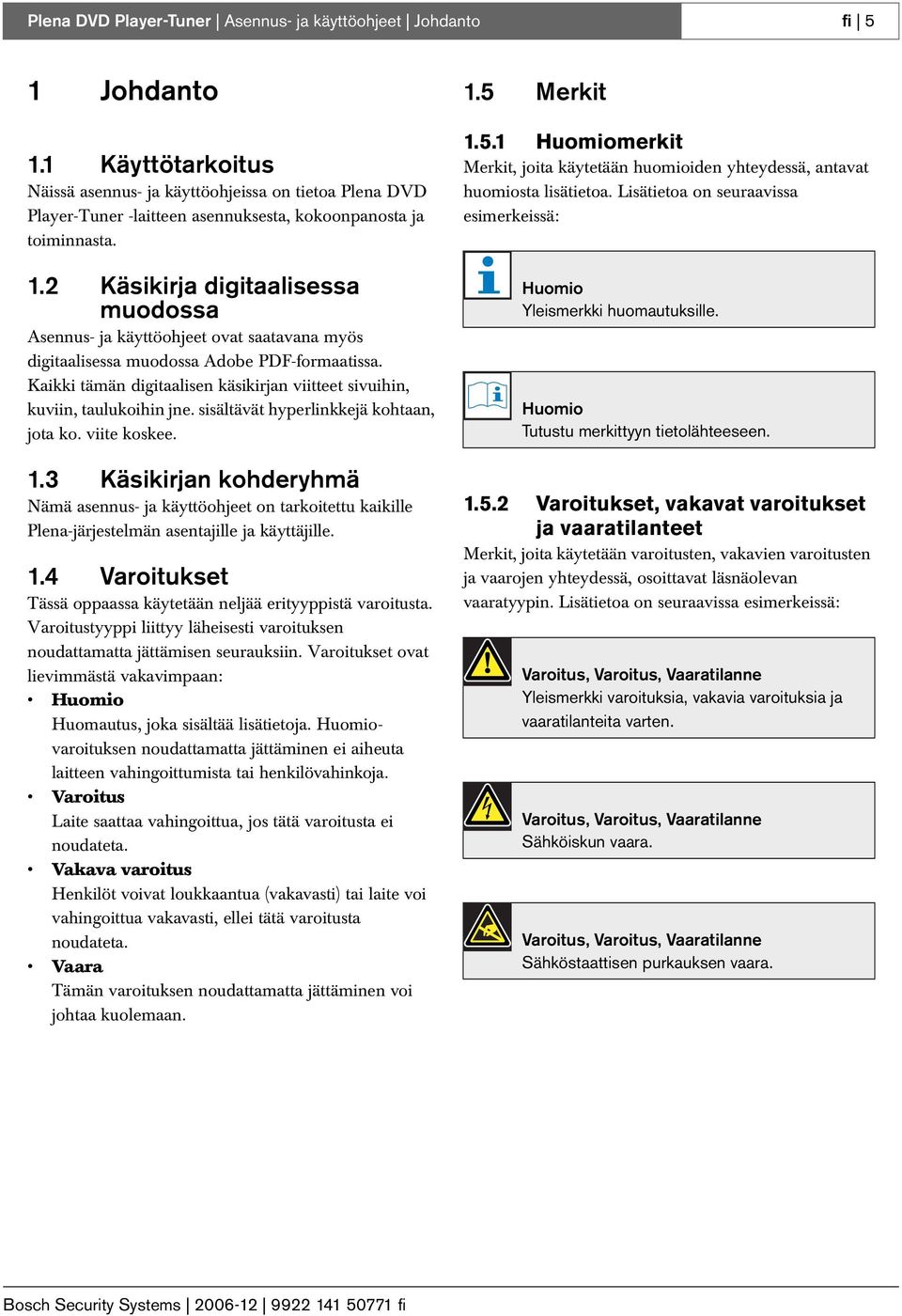

5 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Johdanto fi 5 1 Johdanto 1.1 Käyttötarkoitus Näissä asennus- ja käyttöohjeissa on tietoa Plena DVD Player-Tuner -laitteen asennuksesta, kokoonpanosta ja toiminnasta. 1.2 Käsikirja digitaalisessa muodossa Asennus- ja käyttöohjeet ovat saatavana myös digitaalisessa muodossa Adobe PDF-formaatissa. Kaikki tämän digitaalisen käsikirjan viitteet sivuihin, kuviin, taulukoihin jne. sisältävät hyperlinkkejä kohtaan, jota ko. viite koskee. 1.3 Käsikirjan kohderyhmä Nämä asennus- ja käyttöohjeet on tarkoitettu kaikille Plena-järjestelmän asentajille ja käyttäjille. 1.4 Varoitukset Tässä oppaassa käytetään neljää erityyppistä varoitusta. Varoitustyyppi liittyy läheisesti varoituksen noudattamatta jättämisen seurauksiin. Varoitukset ovat lievimmästä vakavimpaan: Huomio Huomautus, joka sisältää lisätietoja. Huomiovaroituksen noudattamatta jättäminen ei aiheuta laitteen vahingoittumista tai henkilövahinkoja. Varoitus Laite saattaa vahingoittua, jos tätä varoitusta ei noudateta. Vakava varoitus Henkilöt voivat loukkaantua (vakavasti) tai laite voi vahingoittua vakavasti, ellei tätä varoitusta noudateta. Vaara Tämän varoituksen noudattamatta jättäminen voi johtaa kuolemaan. 1.5 Merkit Huomiomerkit Merkit, joita käytetään huomioiden yhteydessä, antavat huomiosta lisätietoa. Lisätietoa on seuraavissa esimerkeissä: Huomio Yleismerkki huomautuksille. Huomio Tutustu merkittyyn tietolähteeseen Varoitukset, vakavat varoitukset ja vaaratilanteet Merkit, joita käytetään varoitusten, vakavien varoitusten ja vaarojen yhteydessä, osoittavat läsnäolevan vaaratyypin. Lisätietoa on seuraavissa esimerkeissä: Varoitus, Varoitus, Vaaratilanne Yleismerkki varoituksia, vakavia varoituksia ja vaaratilanteita varten. Varoitus, Varoitus, Vaaratilanne Sähköiskun vaara. Varoitus, Varoitus, Vaaratilanne Sähköstaattisen purkauksen vaara.

6 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Johdanto fi Muunnostaulukot Tässä käyttöohjeessa käytetään SI-yksiköitä pituuden, painon, lämpötilan jne. ilmaisemiseen. Ne voidaan muuttaa ei-metrisen järjestelmän yksiköiksi alla olevien tietojen avulla. taulukko 1.1: Pituusyksikköjen muuntaminen. 1 tuuma = 25,4 mm 1 mm = 1,00000 mm 1 tuuma = 2,54 cm 1 cm = 10,0000 mm 1 jalka = 0,3048 m 1 m = 100,000 cm 1 maili = 1,609 km 1 km = 1,000 km taulukko 1.2: Painoyksikköjen muuntaminen 1 naula = 0,4536 kg 1 kg = 1,0000 kg taulukko 1.3: Paineyksikköjen muuntaminen 1 psi = 68,95 hpa 1 hpa = 0,0145 psi Huomio 1 hpa = 1 mbar. F = 9 -- C C = -- ( F 32) 9

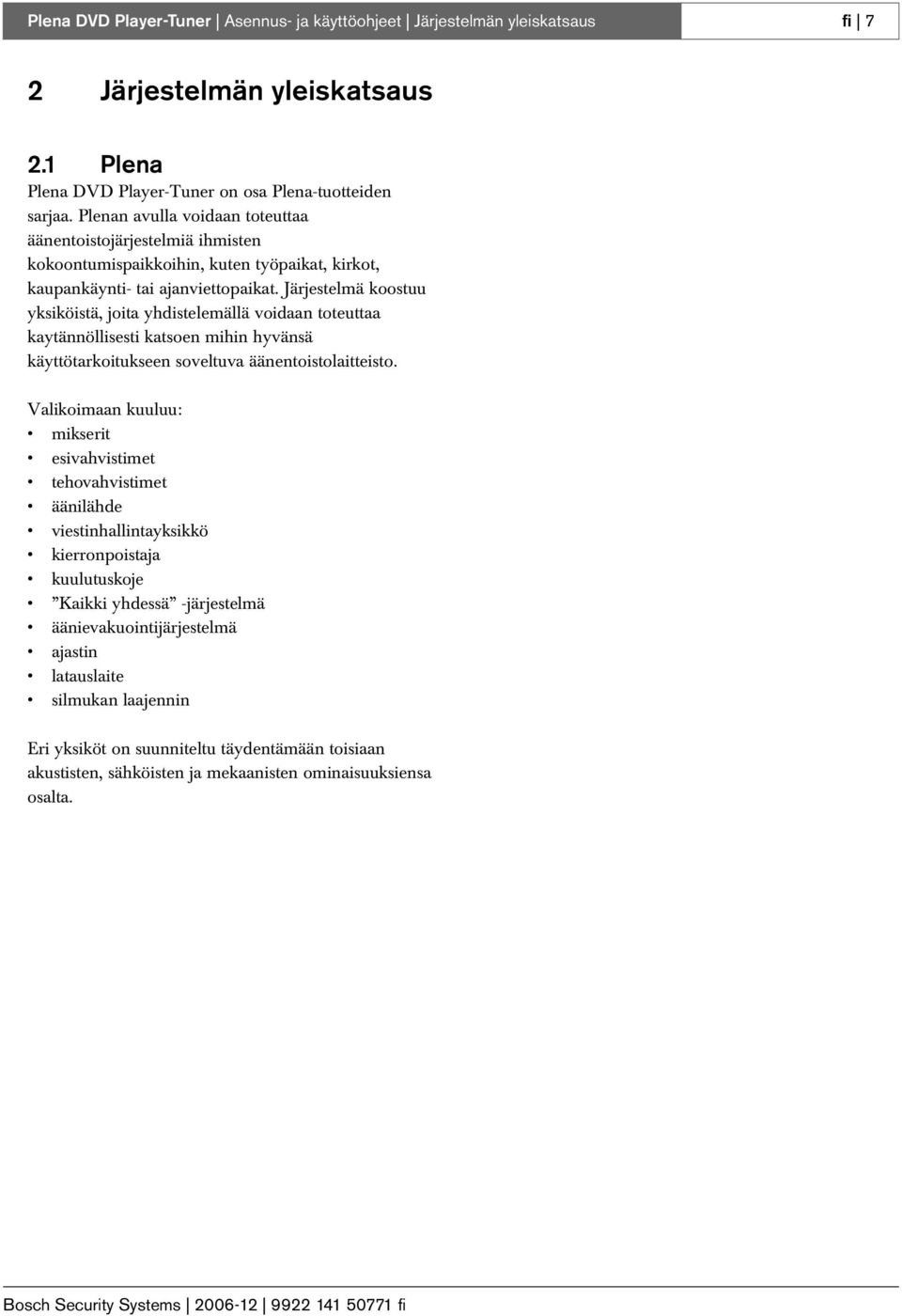

7 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Järjestelmän yleiskatsaus fi 7 2 Järjestelmän yleiskatsaus 2.1 Plena Plena DVD Player-Tuner on osa Plena-tuotteiden sarjaa. Plenan avulla voidaan toteuttaa äänentoistojärjestelmiä ihmisten kokoontumispaikkoihin, kuten työpaikat, kirkot, kaupankäynti- tai ajanviettopaikat. Järjestelmä koostuu yksiköistä, joita yhdistelemällä voidaan toteuttaa kaytännöllisesti katsoen mihin hyvänsä käyttötarkoitukseen soveltuva äänentoistolaitteisto. Valikoimaan kuuluu: mikserit esivahvistimet tehovahvistimet äänilähde viestinhallintayksikkö kierronpoistaja kuulutuskoje Kaikki yhdessä -järjestelmä äänievakuointijärjestelmä ajastin latauslaite silmukan laajennin Eri yksiköt on suunniteltu täydentämään toisiaan akustisten, sähköisten ja mekaanisten ominaisuuksiensa osalta.

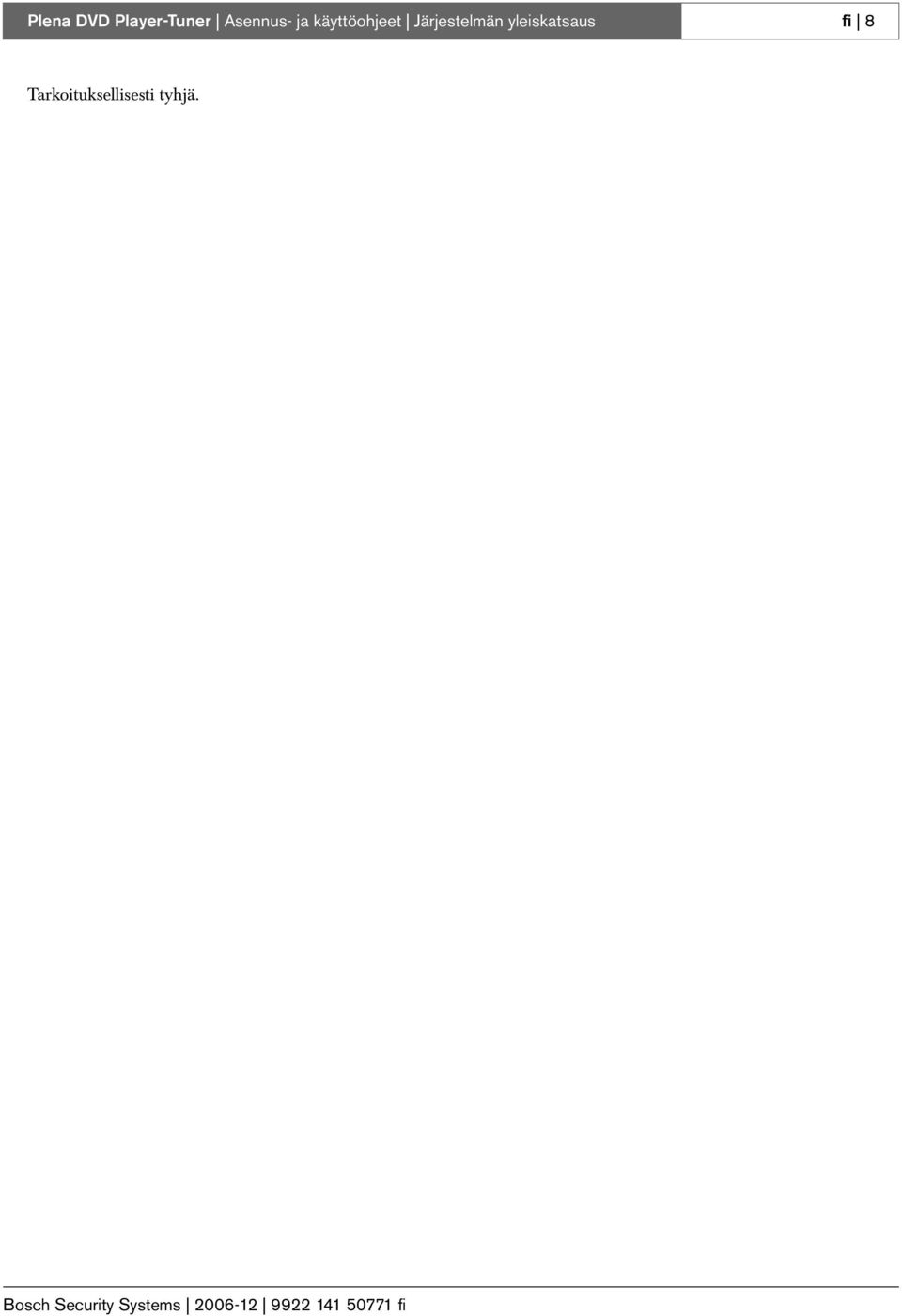

8 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Järjestelmän yleiskatsaus fi 8 Tarkoituksellisesti tyhjä.

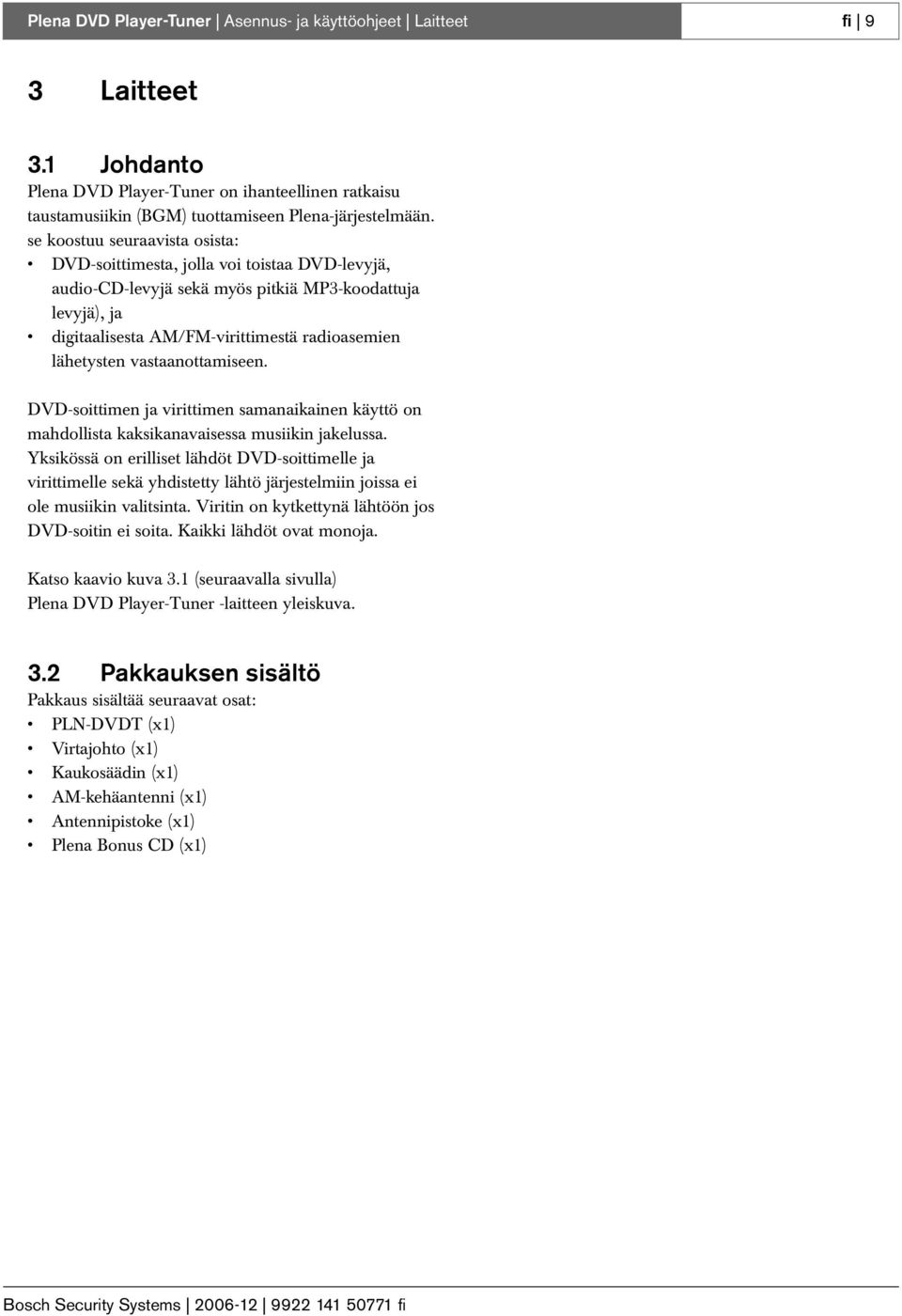

9 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi 9 3 Laitteet 3.1 Johdanto Plena DVD Player-Tuner on ihanteellinen ratkaisu taustamusiikin (BGM) tuottamiseen Plena-järjestelmään. se koostuu seuraavista osista: DVD-soittimesta, jolla voi toistaa DVD-levyjä, audio-cd-levyjä sekä myös pitkiä MP3-koodattuja levyjä), ja digitaalisesta AM/FM-virittimestä radioasemien lähetysten vastaanottamiseen. DVD-soittimen ja virittimen samanaikainen käyttö on mahdollista kaksikanavaisessa musiikin jakelussa. Yksikössä on erilliset lähdöt DVD-soittimelle ja virittimelle sekä yhdistetty lähtö järjestelmiin joissa ei ole musiikin valitsinta. Viritin on kytkettynä lähtöön jos DVD-soitin ei soita. Kaikki lähdöt ovat monoja. Katso kaavio kuva 3.1 (seuraavalla sivulla) Plena DVD Player-Tuner -laitteen yleiskuva. 3.2 Pakkauksen sisältö Pakkaus sisältää seuraavat osat: PLN-DVDT (x1) Virtajohto (x1) Kaukosäädin (x1) AM-kehäantenni (x1) Antennipistoke (x1) Plena Bonus CD (x1)

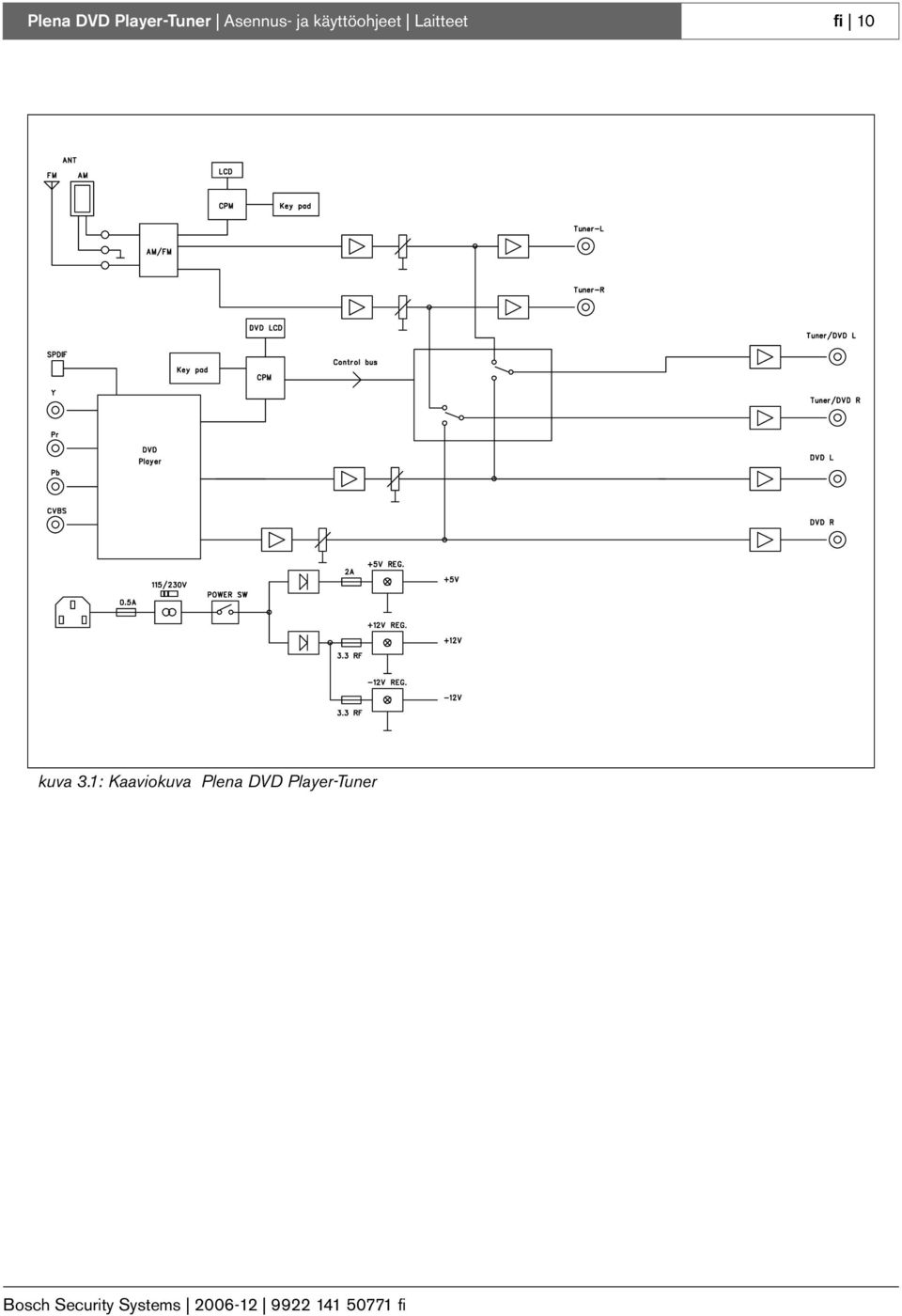

10 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi 10 kuva 3.1: Kaaviokuva Plena DVD Player-Tuner

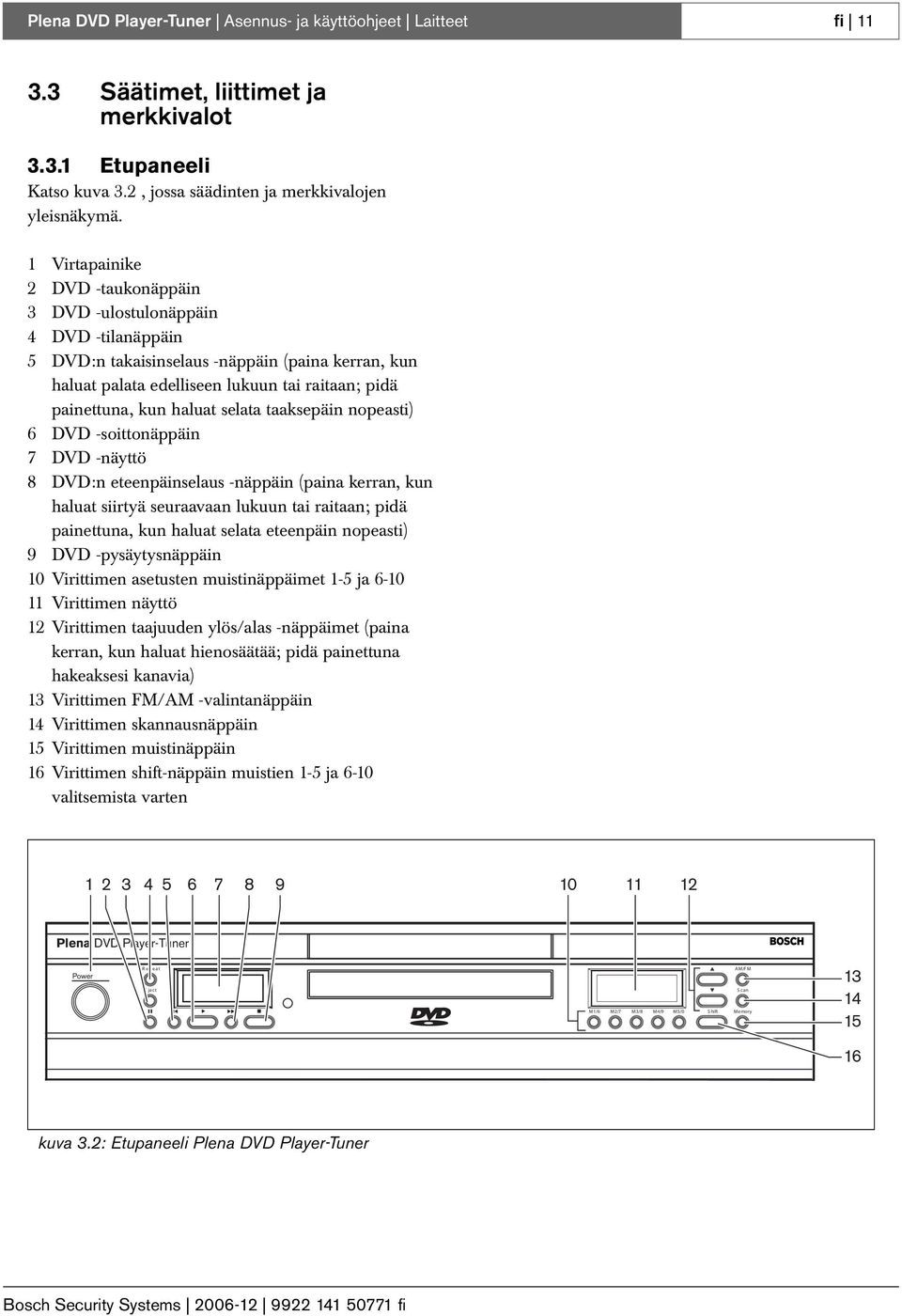

11 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi Säätimet, liittimet ja merkkivalot Etupaneeli Katso kuva 3.2, jossa säädinten ja merkkivalojen yleisnäkymä. 1 Virtapainike 2 DVD -taukonäppäin 3 DVD -ulostulonäppäin 4 DVD -tilanäppäin 5 DVD:n takaisinselaus -näppäin (paina kerran, kun haluat palata edelliseen lukuun tai raitaan; pidä painettuna, kun haluat selata taaksepäin nopeasti) 6 DVD -soittonäppäin 7 DVD -näyttö 8 DVD:n eteenpäinselaus -näppäin (paina kerran, kun haluat siirtyä seuraavaan lukuun tai raitaan; pidä painettuna, kun haluat selata eteenpäin nopeasti) 9 DVD -pysäytysnäppäin 10 Virittimen asetusten muistinäppäimet 1-5 ja Virittimen näyttö 12 Virittimen taajuuden ylös/alas -näppäimet (paina kerran, kun haluat hienosäätää; pidä painettuna hakeaksesi kanavia) 13 Virittimen FM/AM -valintanäppäin 14 Virittimen skannausnäppäin 15 Virittimen muistinäppäin 16 Virittimen shift-näppäin muistien 1-5 ja 6-10 valitsemista varten Plena DVD Player-Tuner Repeat Eject AM/FM Scan M1/6 M2/7 M3/8 M4/9 M5/0 S hift Memory kuva 3.2: Etupaneeli Plena DVD Player-Tuner

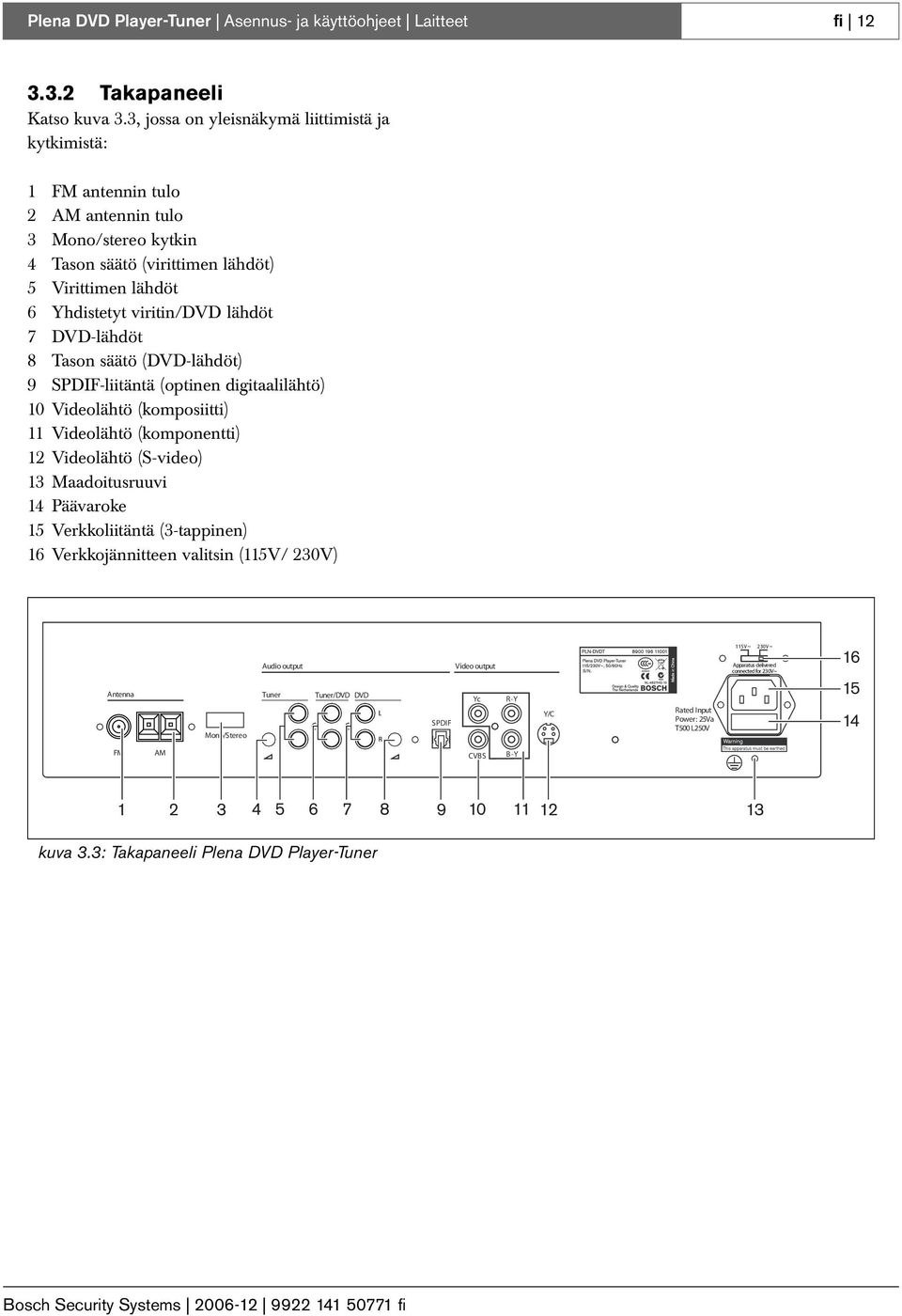

12 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi Takapaneeli Katso kuva 3.3, jossa on yleisnäkymä liittimistä ja kytkimistä: 1 FM antennin tulo 2 AM antennin tulo 3 Mono/stereo kytkin 4 Tason säätö (virittimen lähdöt) 5 Virittimen lähdöt 6 Yhdistetyt viritin/dvd lähdöt 7 DVD-lähdöt 8 Tason säätö (DVD-lähdöt) 9 SPDIF-liitäntä (optinen digitaalilähtö) 10 Videolähtö (komposiitti) 11 Videolähtö (komponentti) 12 Videolähtö (S-video) 13 Maadoitusruuvi 14 Päävaroke 15 Verkkoliitäntä (3-tappinen) 16 Verkkojännitteen valitsin (115V/ 230V) Antenna Mono/Stereo Audio output Tuner Tuner/DVD DVD SPDIF Video output Yc R-Y Y/C Rated Input Power: 25Va T500 L250V 115V~ 230V~ Apparatus delivered connected for 230V~ FM AM CVBS B-Y kuva 3.3: Takapaneeli Plena DVD Player-Tuner

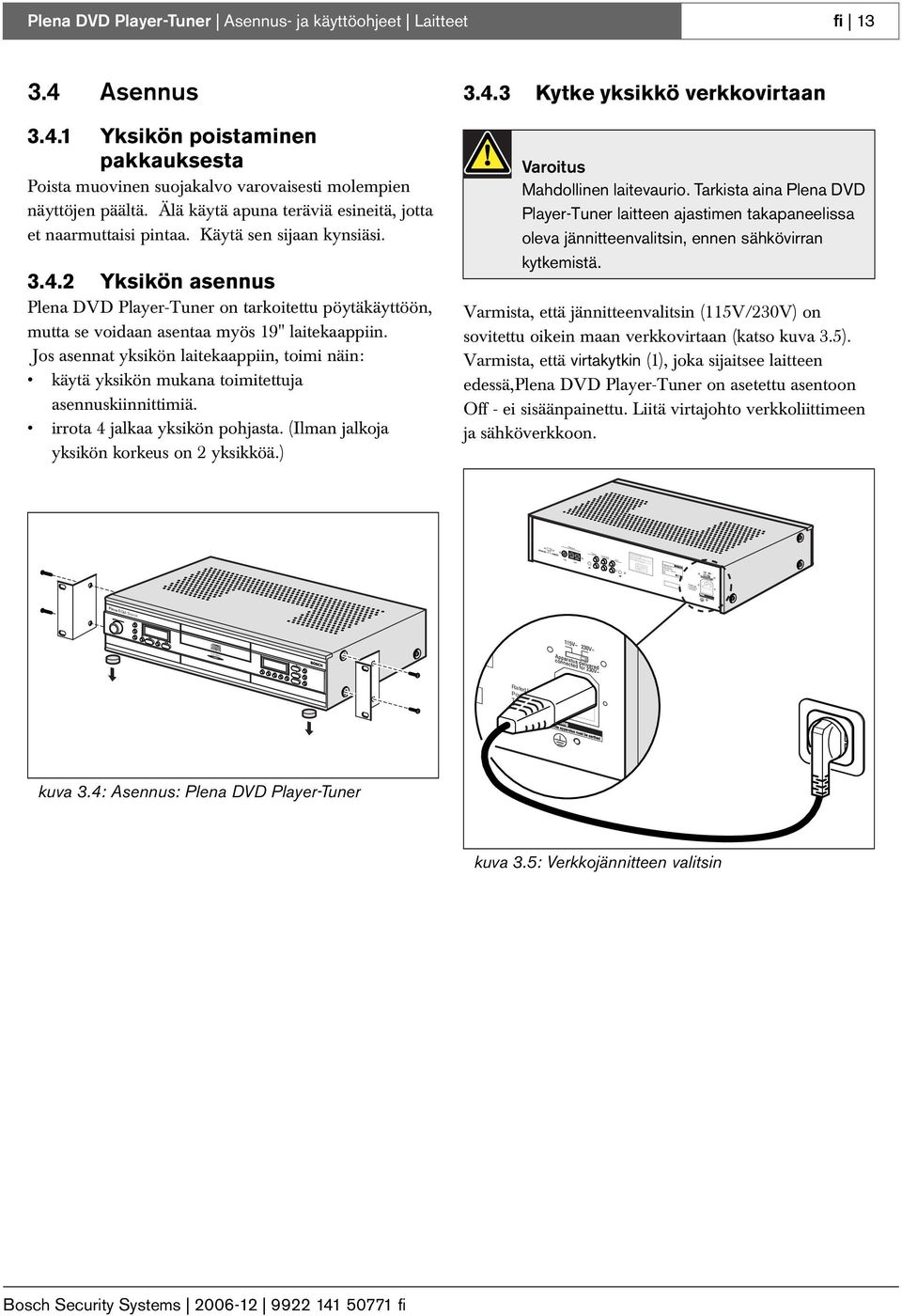

13 Plena BGM Source Power Repeat Program CD/MP3 FM/AM Scan Antenna FM AM Rated Input Power: 25VA T 0.5L250V Tuner Tuner/CD CD CLASS 1 LASER PRODUCT PRODUIT LASER CLASSE 1 LASER KLASSE 1 PRODUKT IEC LBB 1961/ /230V~,50/60Hz WK. S/N. Rated Input Power: 25VA T0.5L250V Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi Asennus Yksikön poistaminen pakkauksesta Poista muovinen suojakalvo varovaisesti molempien näyttöjen päältä. Älä käytä apuna teräviä esineitä, jotta et naarmuttaisi pintaa. Käytä sen sijaan kynsiäsi Yksikön asennus Plena DVD Player-Tuner on tarkoitettu pöytäkäyttöön, mutta se voidaan asentaa myös 19" laitekaappiin. Jos asennat yksikön laitekaappiin, toimi näin: käytä yksikön mukana toimitettuja asennuskiinnittimiä. irrota 4 jalkaa yksikön pohjasta. (Ilman jalkoja yksikön korkeus on 2 yksikköä.) Kytke yksikkö verkkovirtaan Varoitus Mahdollinen laitevaurio. Tarkista aina Plena DVD Player-Tuner laitteen ajastimen takapaneelissa oleva jännitteenvalitsin, ennen sähkövirran kytkemistä. Varmista, että jännitteenvalitsin (115V/230V) on sovitettu oikein maan verkkovirtaan (katso kuva 3.5). Varmista, että virtakytkin (1), joka sijaitsee laitteen edessä,plena DVD Player-Tuner on asetettu asentoon Off - ei sisäänpainettu. Liitä virtajohto verkkoliittimeen ja sähköverkkoon. DANGER: INVISIBLE LASER RADIATION WHEN OPEN. AVOID DIRECT EXPOSURE TOBEAM. DANGER: RADIATIONS INVISIBLES DU LASER EN CAS D'OUVERTURE. EVITER TOUT EXPOSITION DIRECTE AU FAISCEAU. VORSICHT:UNSICHTBARE LASERSTRAHLUNG,WENN ABDECKUNG GE-FFNET.NICHT DEM STRAHL AUSSETZEN. Folder M1/6 M2/7 M3/8 M4/9 M5/10 Program kuva 3.4: Asennus: Plena DVD Player-Tuner kuva 3.5: Verkkojännitteen valitsin

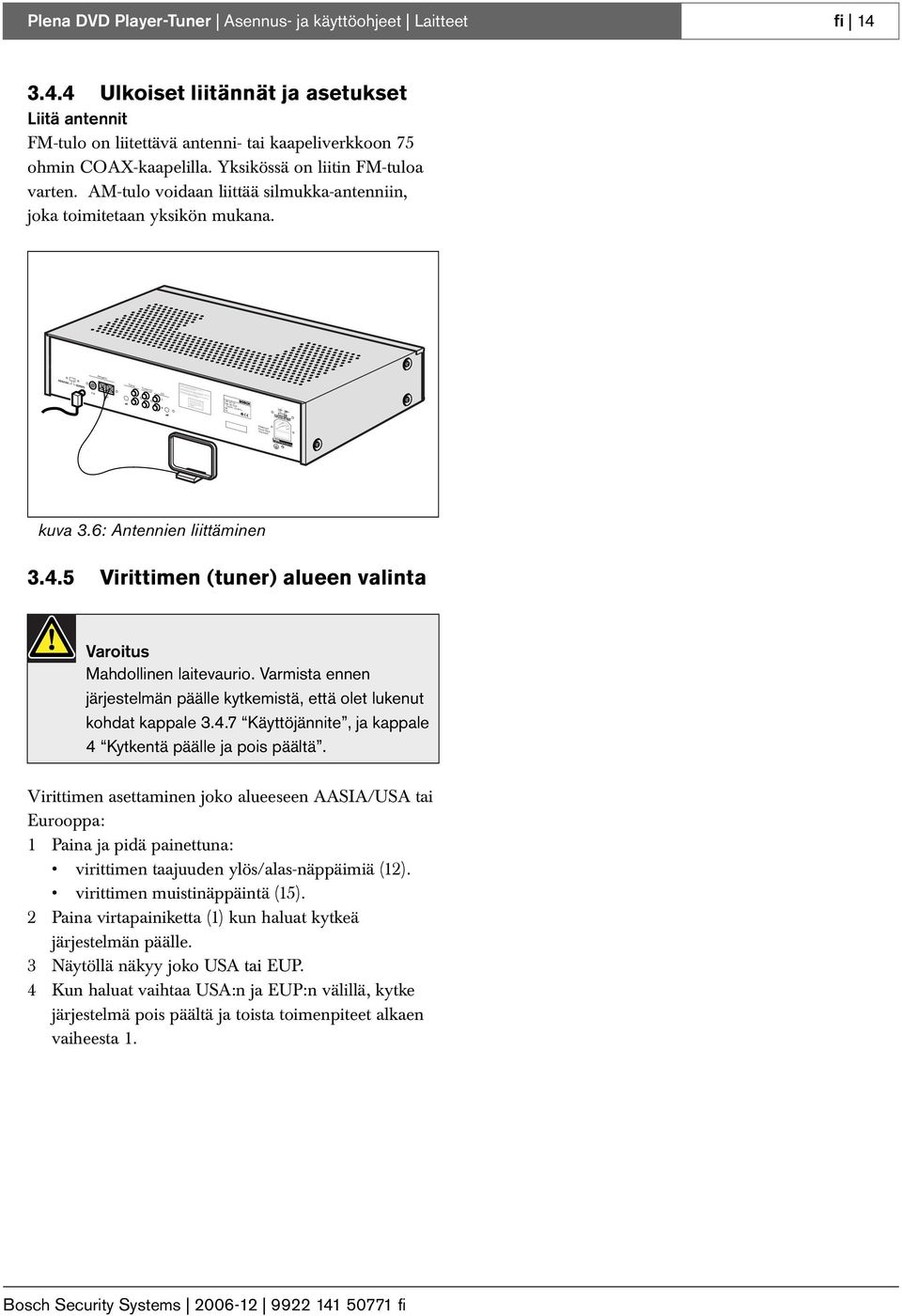

14 Antenna Tuner Tuner/CD CLASS 1 LASER PRODUCT PRODUIT LASERCLASSE 1 LASER KLASSE 1 PRODUKT IEC LBB 1961/ /230V~,50/60Hz WK. S/N. Rated Input Power: 25VA T0.5L250V Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi Ulkoiset liitännät ja asetukset Liitä antennit FM-tulo on liitettävä antenni- tai kaapeliverkkoon 75 ohmin COAX-kaapelilla. Yksikössä on liitin FM-tuloa varten. AM-tulo voidaan liittää silmukka-antenniin, joka toimitetaan yksikön mukana. DANGER: INVISIBLE LASER RADIATION WHEN OPEN. AVOID DIRECT EXPOSURE TOBEAM. DANGER: RADIATIONS INVISIBLES DU LASER EN CAS D'OUVERTURE. EVITER TOUT EXPOSITION DIRECTE AU FAISCEAU. FM AM CD VORSICHT:UNSICHTBARE LASERSTRAHLUNG,WENN ABDECKUNG GE-FFNET.NICHT DEM STRAHL AUSSETZEN. kuva 3.6: Antennien liittäminen Virittimen (tuner) alueen valinta Varoitus Mahdollinen laitevaurio. Varmista ennen järjestelmän päälle kytkemistä, että olet lukenut kohdat kappale Käyttöjännite, ja kappale 4 Kytkentä päälle ja pois päältä. Virittimen asettaminen joko alueeseen AASIA/USA tai Eurooppa: 1 Paina ja pidä painettuna: virittimen taajuuden ylös/alas-näppäimiä (12). virittimen muistinäppäintä (15). 2 Paina virtapainiketta (1) kun haluat kytkeä järjestelmän päälle. 3 Näytöllä näkyy joko USA tai EUP. 4 Kun haluat vaihtaa USA:n ja EUP:n välillä, kytke järjestelmä pois päältä ja toista toimenpiteet alkaen vaiheesta 1.

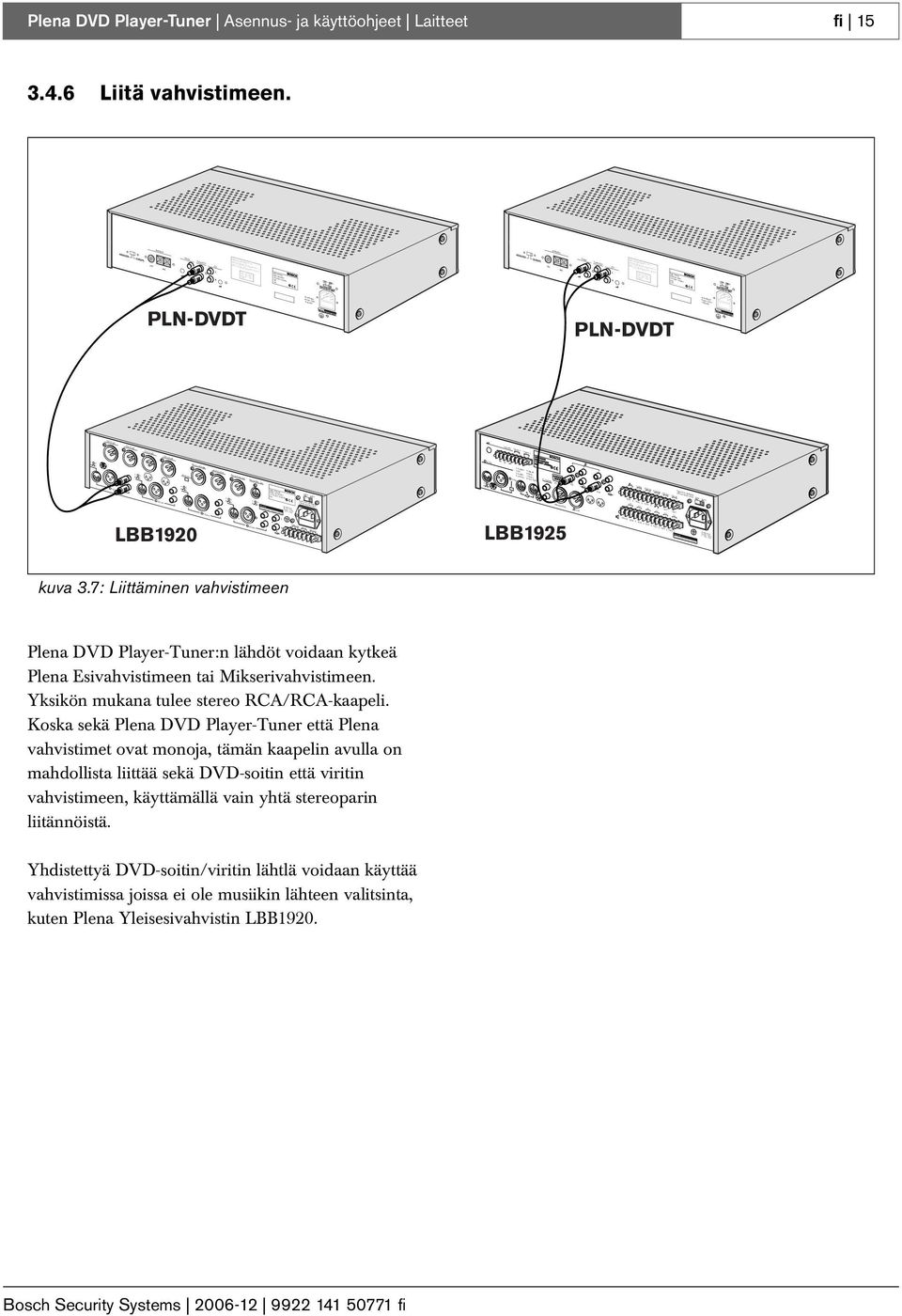

15 G ND Antenna G ND Tuner Ins/C asc Tuner/CD CD 1-0 CLAS S 1 LASER PR ODU CT PR ODU IT LASER CLAS S E 1 LASER K LAS S E 1 PR ODU KT IEC Warning LBB 1961/ /230V~,50/60Hz WK. S/N. R ated input P ower : 25VA L R 5.Allcall 6.Data- 115V Tel/E MG Trigger 1 Trigger 2 3.Audio- L B B 1925/ L R Antenna C D Tuner Tuner/CD Aux G ND CD In 100V 100V CLAS S 1 LAS ER PR ODUCT PR ODU IT LAS ER CLAS S E1 LAS ER K LAS S E 1 PR ODU K T IEC LBB 1961/ /230V~,50/60Hz WK. S/N. Apparatus delivired Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi Liitä vahvistimeen. DANGER: INVIS IBLE LAS E R R ADIATION W HE N OPEN. AVOID DIR ECT E X POS U R E TO B E AM. DANG ER : INVIS IBLE LAS E R R ADIATION W HE N OPEN. AVOID DIR ECT EX POS U R E TO B E AM. DANGER: R ADIATIONS INVIS IBLES DU LAS E R EN CAS D'OU VERTU R E. EVITER TOUT EX POS ITION DIR ECTE AU FAIS CEAU. VOR S ICHT:U N S ICHTBA R E LASERSTR AHLU NG,W ENN ABDECKUNG G E-FFNET.NIC HT DEM STR AHL AU S S ETZEN. DANG ER : R ADIATIONS INVIS IBLES DU LAS E R EN CAS D'OU VERTUR E. EVITER TOUT EX POS ITION DIRECTE AU FAIS CEAU. VOR S ICHT:UN S ICHT B A R E LASERS TR AHLU NG,W ENN ABDECKUNG G E-FFNET.NIC HT DEM S TR AHL AU SSETZEN. FM AM FM AM PLN-DVDT Rated Input Power: 25VA T0.5L250V PLN-DVDT RatedInput Power: 25VA T0.5L250V Dir.Out1 Dir.Out2 Dir.Out3 Dir.Out4 Ins/C asc/e mgln /Line 0 115/230V~,50/60Hz No Audio+ 2.0V Ins/C ascout Master Line Out Master Mic. Out LBB 1920/ /Line 4.24Vd.c. 7.Data+ 8.Chs.G ND P C AudioIn R S /230V~,50/60Hz No. 230V- Apparatus delivired connected for 230V- MasterOut + - G ND C all In 20kHzIn Override 24V Out 24V In 0 100V 0 100V 0 Z1 Z2 Z3 Z4 Z5 Z6 connected for 230V- 115V- 230V- 1/Line 2/Line 3/Line 4/Line LBB1920 This apparatus must be earthed T0.5AL 250V EMG Out DC In DC Out +24V- +24V- LBB1925 Out +24V - +24V - 100V/ V 0 100V 0 100V 0 100V 0 100V 0 Warning This apparatus must be earthed R ated input P ower :50VA T1.0AL 250V kuva 3.7: Liittäminen vahvistimeen Plena DVD Player-Tuner:n lähdöt voidaan kytkeä Plena Esivahvistimeen tai Mikserivahvistimeen. Yksikön mukana tulee stereo RCA/RCA-kaapeli. Koska sekä Plena DVD Player-Tuner että Plena vahvistimet ovat monoja, tämän kaapelin avulla on mahdollista liittää sekä DVD-soitin että viritin vahvistimeen, käyttämällä vain yhtä stereoparin liitännöistä. Yhdistettyä DVD-soitin/viritin lähtlä voidaan käyttää vahvistimissa joissa ei ole musiikin lähteen valitsinta, kuten Plena Yleisesivahvistin LBB1920.

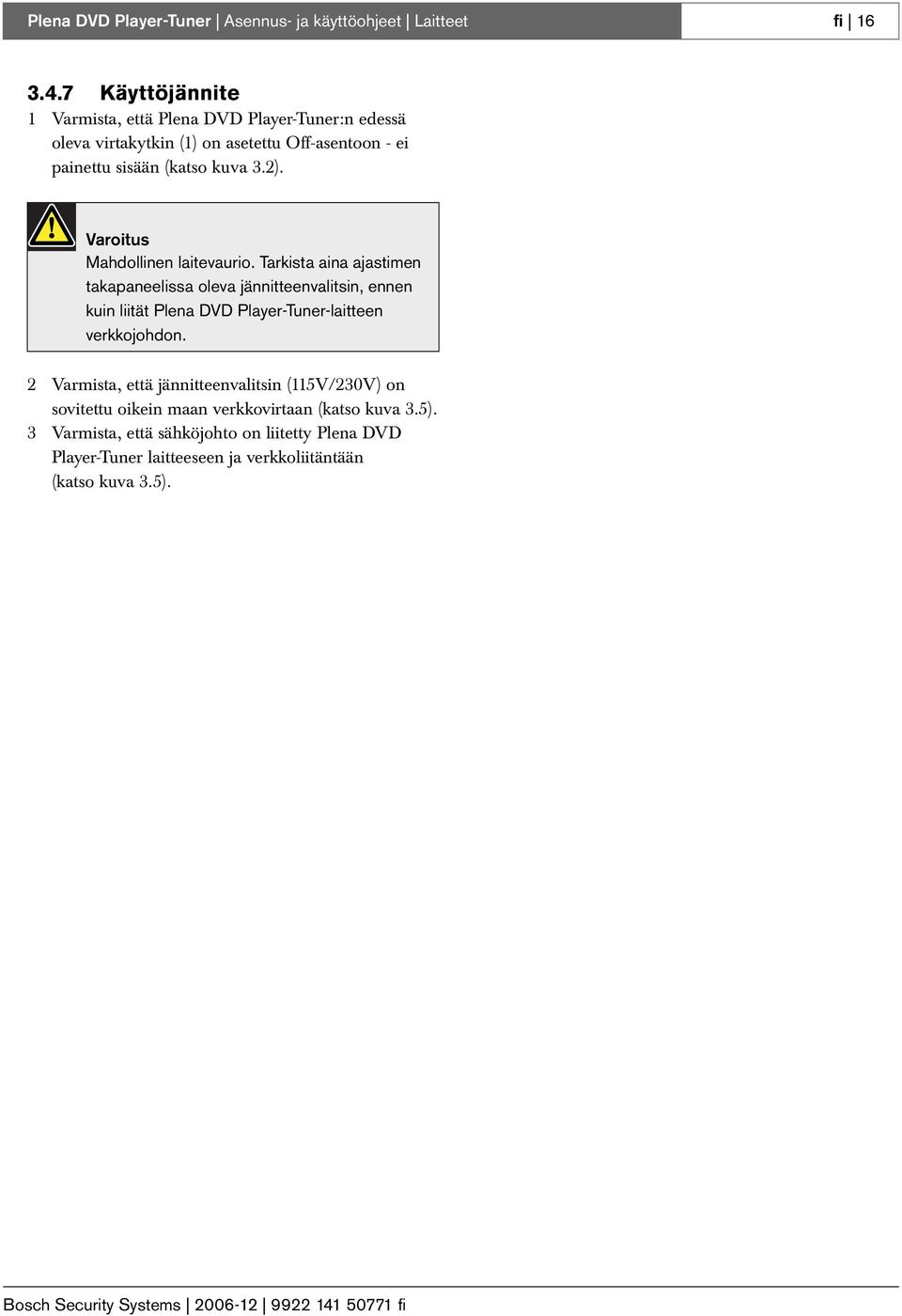

16 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Laitteet fi Käyttöjännite 1 Varmista, että Plena DVD Player-Tuner:n edessä oleva virtakytkin (1) on asetettu Off-asentoon - ei painettu sisään (katso kuva 3.2). Varoitus Mahdollinen laitevaurio. Tarkista aina ajastimen takapaneelissa oleva jännitteenvalitsin, ennen kuin liität Plena DVD Player-Tuner-laitteen verkkojohdon. 2 Varmista, että jännitteenvalitsin (115V/230V) on sovitettu oikein maan verkkovirtaan (katso kuva 3.5). 3 Varmista, että sähköjohto on liitetty Plena DVD Player-Tuner laitteeseen ja verkkoliitäntään (katso kuva 3.5).

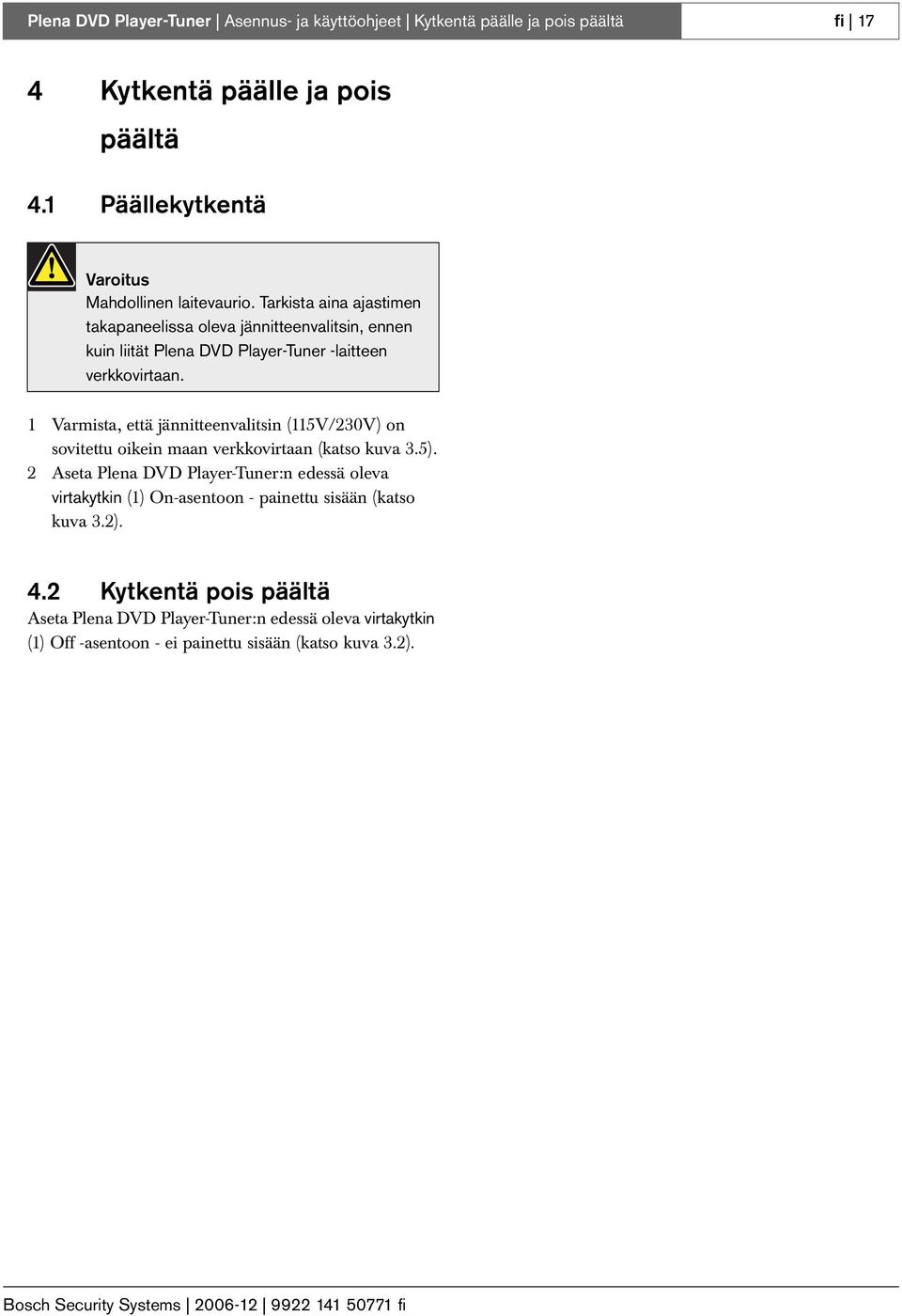

17 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kytkentä päälle ja pois päältä fi 17 4 Kytkentä päälle ja pois päältä 4.1 Päällekytkentä Varoitus Mahdollinen laitevaurio. Tarkista aina ajastimen takapaneelissa oleva jännitteenvalitsin, ennen kuin liität Plena DVD Player-Tuner -laitteen verkkovirtaan. 1 Varmista, että jännitteenvalitsin (115V/230V) on sovitettu oikein maan verkkovirtaan (katso kuva 3.5). 2 Aseta Plena DVD Player-Tuner:n edessä oleva virtakytkin (1) On-asentoon - painettu sisään (katso kuva 3.2). 4.2 Kytkentä pois päältä Aseta Plena DVD Player-Tuner:n edessä oleva virtakytkin (1) Off -asentoon - ei painettu sisään (katso kuva 3.2).

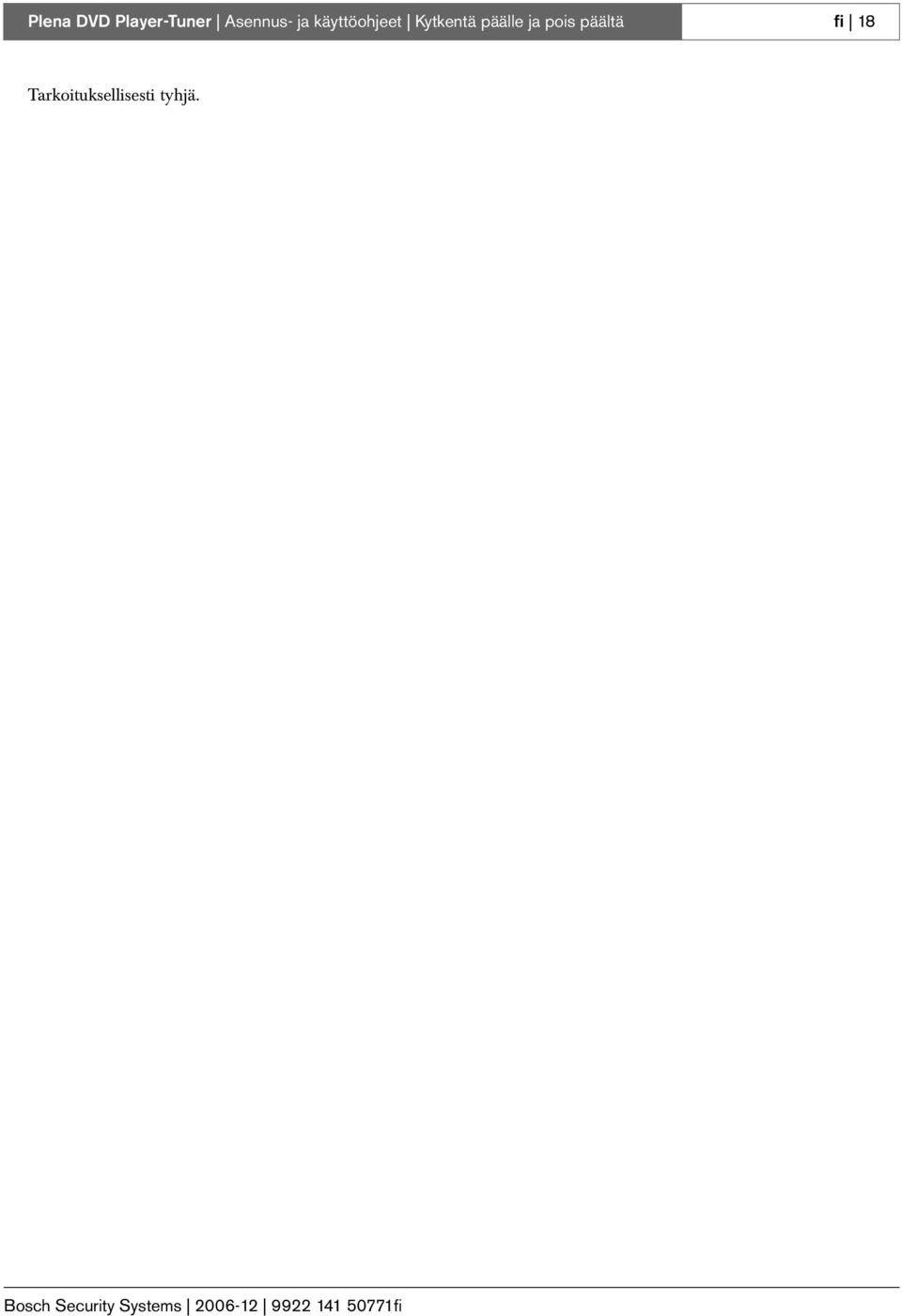

18 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kytkentä päälle ja pois päältä fi 18 Tarkoituksellisesti tyhjä. Bosch Security Systems fi

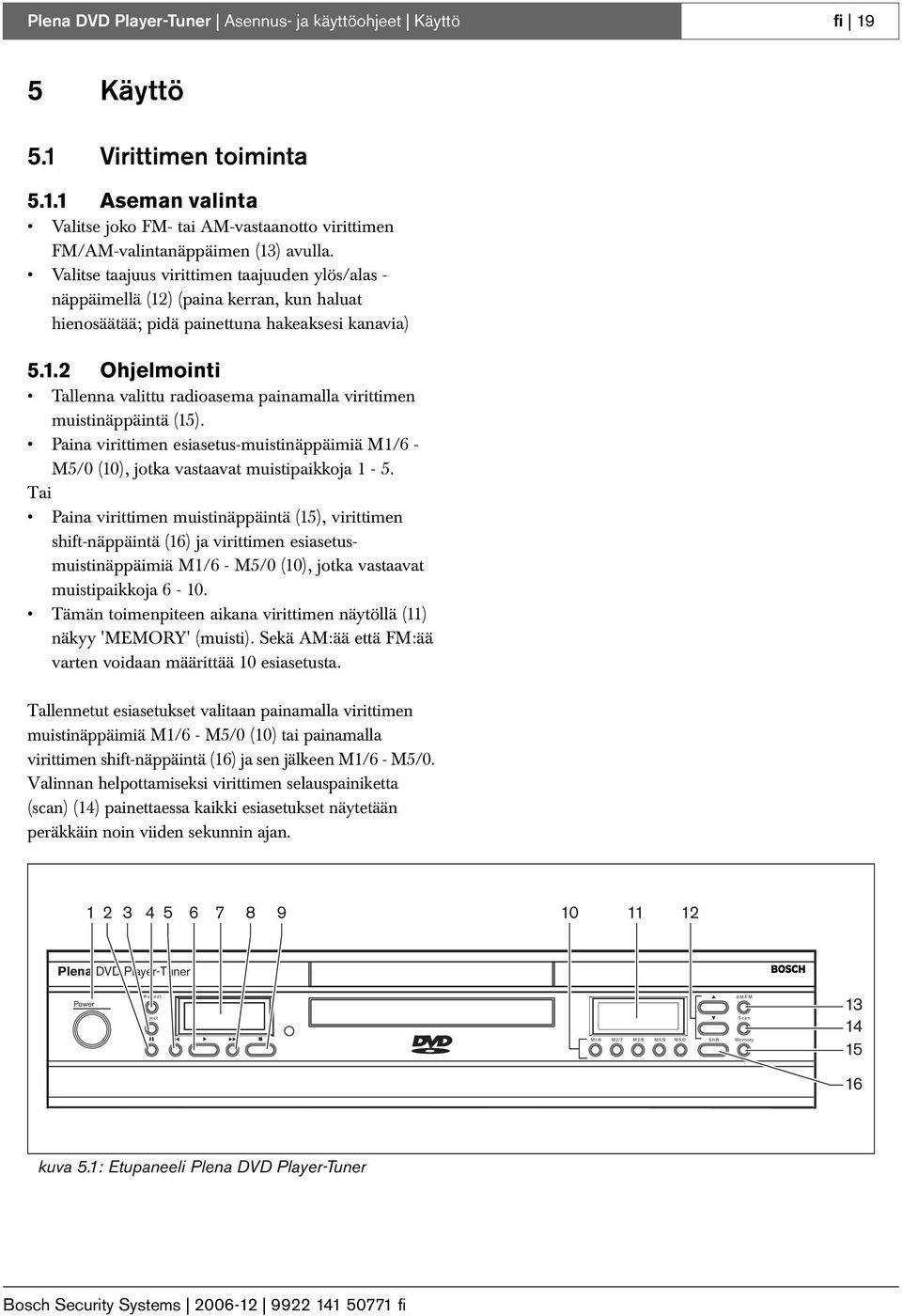

19 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Käyttö fi 19 5 Käyttö 5.1 Virittimen toiminta Aseman valinta Valitse joko FM- tai AM-vastaanotto virittimen FM/AM-valintanäppäimen (13) avulla. Valitse taajuus virittimen taajuuden ylös/alas - näppäimellä (12) (paina kerran, kun haluat hienosäätää; pidä painettuna hakeaksesi kanavia) Ohjelmointi Tallenna valittu radioasema painamalla virittimen muistinäppäintä (15). Paina virittimen esiasetus-muistinäppäimiä M1/6 - M5/0 (10), jotka vastaavat muistipaikkoja 1-5. Tai Paina virittimen muistinäppäintä (15), virittimen shift-näppäintä (16) ja virittimen esiasetusmuistinäppäimiä M1/6 - M5/0 (10), jotka vastaavat muistipaikkoja Tämän toimenpiteen aikana virittimen näytöllä (11) näkyy 'MEMORY' (muisti). Sekä AM:ää että FM:ää varten voidaan määrittää 10 esiasetusta. Tallennetut esiasetukset valitaan painamalla virittimen muistinäppäimiä M1/6 - M5/0 (10) tai painamalla virittimen shift-näppäintä (16) ja sen jälkeen M1/6 - M5/0. Valinnan helpottamiseksi virittimen selauspainiketta (scan) (14) painettaessa kaikki esiasetukset näytetään peräkkäin noin viiden sekunnin ajan Plena DVD Player-Tuner Repeat Eject AM/FM Scan M1/6 M2/7 M3/8 M4/9 M5/0 S hift Memory kuva 5.1: Etupaneeli Plena DVD Player-Tuner

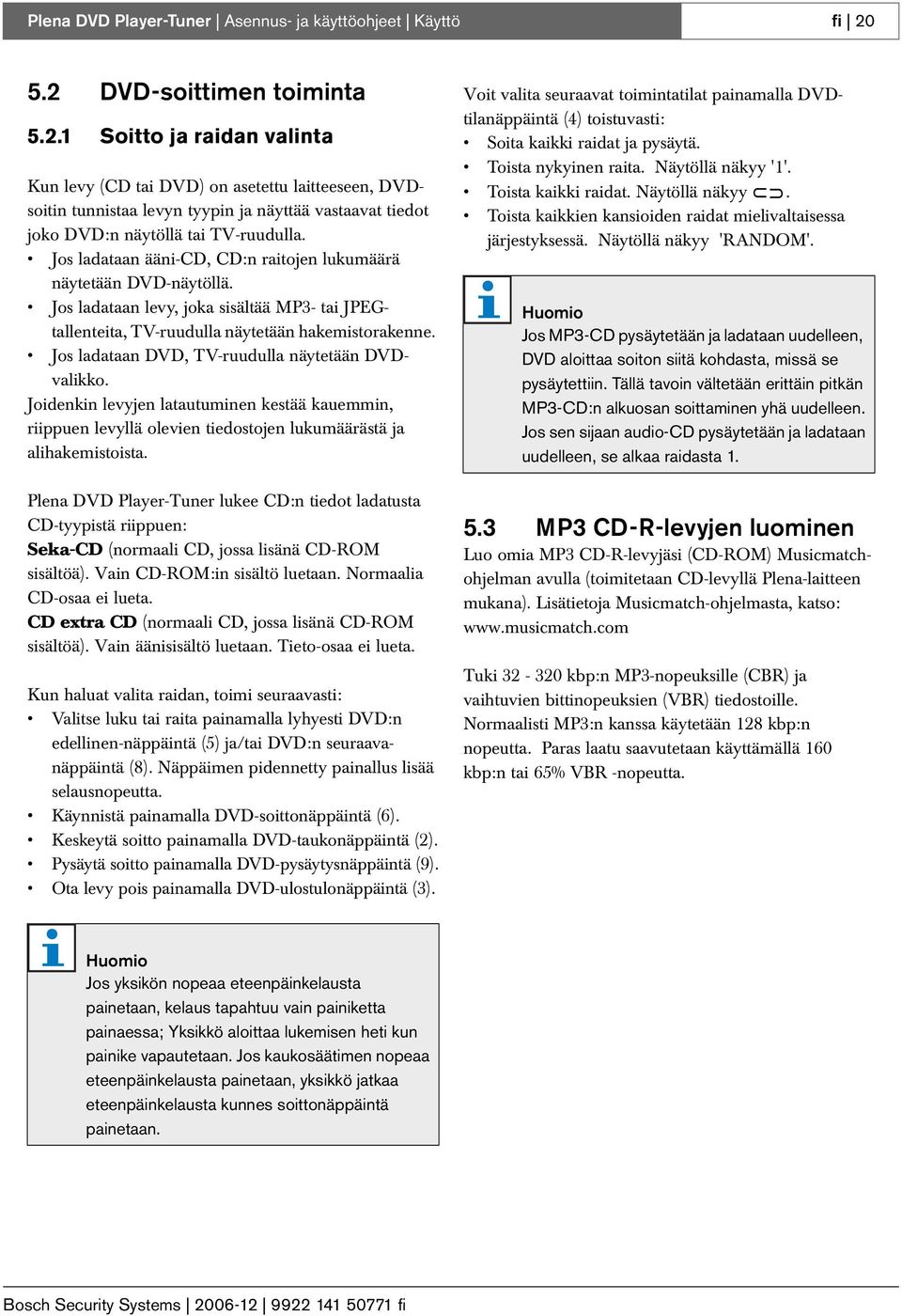

20 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Käyttö fi DVD-soittimen toiminta Soitto ja raidan valinta Kun levy (CD tai DVD) on asetettu laitteeseen, DVDsoitin tunnistaa levyn tyypin ja näyttää vastaavat tiedot joko DVD:n näytöllä tai TV-ruudulla. Jos ladataan ääni-cd, CD:n raitojen lukumäärä näytetään DVD-näytöllä. Jos ladataan levy, joka sisältää MP3- tai JPEGtallenteita, TV-ruudulla näytetään hakemistorakenne. Jos ladataan DVD, TV-ruudulla näytetään DVDvalikko. Joidenkin levyjen latautuminen kestää kauemmin, riippuen levyllä olevien tiedostojen lukumäärästä ja alihakemistoista. Voit valita seuraavat toimintatilat painamalla DVDtilanäppäintä (4) toistuvasti: Soita kaikki raidat ja pysäytä. Toista nykyinen raita. Näytöllä näkyy '1'. Toista kaikki raidat. Näytöllä näkyy. Toista kaikkien kansioiden raidat mielivaltaisessa järjestyksessä. Näytöllä näkyy 'RANDOM'. U U Huomio Jos MP3-CD pysäytetään ja ladataan uudelleen, DVD aloittaa soiton siitä kohdasta, missä se pysäytettiin. Tällä tavoin vältetään erittäin pitkän MP3-CD:n alkuosan soittaminen yhä uudelleen. Jos sen sijaan audio-cd pysäytetään ja ladataan uudelleen, se alkaa raidasta 1. Plena DVD Player-Tuner lukee CD:n tiedot ladatusta CD-tyypistä riippuen: Seka-CD (normaali CD, jossa lisänä CD-ROM sisältöä). Vain CD-ROM:in sisältö luetaan. Normaalia CD-osaa ei lueta. CD extra CD (normaali CD, jossa lisänä CD-ROM sisältöä). Vain äänisisältö luetaan. Tieto-osaa ei lueta. Kun haluat valita raidan, toimi seuraavasti: Valitse luku tai raita painamalla lyhyesti DVD:n edellinen-näppäintä (5) ja/tai DVD:n seuraavanäppäintä (8). Näppäimen pidennetty painallus lisää selausnopeutta. Käynnistä painamalla DVD-soittonäppäintä (6). Keskeytä soitto painamalla DVD-taukonäppäintä (2). Pysäytä soitto painamalla DVD-pysäytysnäppäintä (9). Ota levy pois painamalla DVD-ulostulonäppäintä (3). 5.3 MP3 CD-R-levyjen luominen Luo omia MP3 CD-R-levyjäsi (CD-ROM) Musicmatchohjelman avulla (toimitetaan CD-levyllä Plena-laitteen mukana). Lisätietoja Musicmatch-ohjelmasta, katso: Tuki kbp:n MP3-nopeuksille (CBR) ja vaihtuvien bittinopeuksien (VBR) tiedostoille. Normaalisti MP3:n kanssa käytetään 128 kbp:n nopeutta. Paras laatu saavutetaan käyttämällä 160 kbp:n tai 65% VBR -nopeutta. Huomio Jos yksikön nopeaa eteenpäinkelausta painetaan, kelaus tapahtuu vain painiketta painaessa; Yksikkö aloittaa lukemisen heti kun painike vapautetaan. Jos kaukosäätimen nopeaa eteenpäinkelausta painetaan, yksikkö jatkaa eteenpäinkelausta kunnes soittonäppäintä painetaan.

21 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi 21 6 Kauko-ohjain 6.1 Toimintasäätimet 1 Asetusnäppäin (katso Asetukset sivulla sivu 23) 2 DVD -ulostulonäppäin 3 DVD-luvun ja CD-raidan valintanäppäimet DVD-luvun ja CD-raidan valintanäppäin 0 5 DVD-luvun ja CD-raidan valintanäppäin DVD:n seuraava-näppäin, valitsee seuraavan luvun tai sivun (6 raitaa) 7 Monitoimintoiset DVD-näppäimet (vasen/oikea): DVD:n ja CD:n seuraava-näppäimet Asetus-navigointinäppäimet (katso sivu 23) 8 Enter-näppäin (asetusten vahvistamista varten) 9 Eteenpäinkelausnäppäin 10 Monitoimintoiset DVD-näppäimet (ylös/alas): DVD:n ja CD:n seuraava-näppäimet Asetus-navigointinäppäimet (katso sivu 23) 11 DVD -taukonäppäin 12 DVD -soittonäppäin 13 Äänenvoimakkuuden lisäysnäppäin (plus) 14 Äänenvoimakkuuden vähennysnäppäin (miinus) 15 Virittimen muistinäppäin 4/9 16 Virittimen muistinäppäin 3/8 17 Virittimen AM/FM -valintanäppäin 18 Virittimen muistinäppäin 19 Virittimen skannausnäppäin 20 Virittimen taajuus alas -näppäin (paina kerran, kun haluat hienosäätää; pidä painettuna hakeaksesi kanavia) 21 Virittimen taajuus ylös -näppäin (paina kerran, kun haluat hienosäätää; pidä painettuna hakeaksesi kanavia) 22 Virittimen shift-näppäin 23 Virittimen muistinäppäin 5/0 24 Virittimen muistinäppäin 2/7 25 Virittimen muistinäppäin 1/6 26 OSD-näppäin 27 DVD Zoom -näppäin (laajentaa TV -ruudun kuvan. Käytä monitoimintonäppäimiä (7 ja 10) liikuttaaksesi ruudun zoomausaluetta) 28 DVD -pysäytysnäppäin 29 Taaksepäinkelausnäppäin 30 DVD:n edellinen-näppäin, valitsee edellisen luvun tai sivun (6 raitaa) 31 Äänenvoimakkuuden mykistysnäppäin 32 Tekstitys-näppäin (näyttää tai piilottaa tekstityksen) 33 DVD:n valikkonäppäin (näyttää DVD:n kontekstivalikon) 34 DVD -tilanäppäin 35 DVD:n otsikkonäppäin (näyttää DVD:n otsikkovalikon)

22 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi kuva 6.1: Kauko-ohjain

23 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi Asetukset Tässä jaksossa on tietoja asetusvaihtoehdoista. Paina kauko-ohjaimen asetus-näppäintä siirtyäksesi asetusvalikkoon. Esiin tulee "Yleiset asetukset -sivu". Katso kohta kuva General Setup Page.. TV Display PS 4:3 stretch Angle Mark On 4:3 full OSD Lang ENG 16:9 Captions Off Screen Saver Off Last Memory On Normal TV Pan Scan kuva 6.2: Yleiset asetukset -sivu Käytä vasenta ja oikeaa navigointinäppäintä (7) valitaksesi eri asetussivujen välillä. Käytettävissä ovat seuraavat sivut: Yleiset asetukset -sivu (katso sivu 24) Ohje: Selaa valikkoa takaisinpäin vasemmalla navigointinäppäimellä ja palaa sivun yläosassa oleviin kuvakkeisiin. Huomio Kun olet valinnut vaihtoehdon, se näytetään "Nykyiset asetukset"-sarakkeessa (taulukon toinen sarake). Lisäksi se näkyy korostettuna "Asetusvalinnat"-sarakkeessa (taulukon kolmas sarake). Napsauta peruuta-kuvaketta, kun haluat poistua asetusvalikosta. Seuraavissa taulukoissa on yleisesitys kaikista asetussivuista. Suositeltava asetus laajanäytölle on 16:9. Suositeltava asetus 4:3 -näytölle on 4:3 täysi. Näin varmistetaan, että kaikki tiedot näkyvät, mukaan lukien tekstitys. Katso kohta kappale 6.2.1, Yleiset asetukset -sivu. Huomio Kyseisten asetuksien vaikutus riippuu myös näyttötyypistä. Audio-asetukset -sivu (katso sivu 25) Video-asetukset -sivu (katso sivu 27) Preferenssit-sivu (katso sivu 28) Kun olet valinnut sivun, käytä ylös/alas - navigointinäppäimiä (10) selataksesi valikko-asetuksia. Pysähdy sen asetuksen kohdalle, jota haluat muuttaa, ja käytä oikeaa navigointinäppäintä siirtyäksesi asetusvalinnat-sarakkeeseen. Kun olet sarakkeen sisällä, valitse haluamasi vaihtoehto ylös/alasnavigointinäppäimillä ja vahvista asetus painamalla Enter-näppäintä (8).

24 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi Yleiset asetukset -sivu Huomio Maasta riippuen joidenkin näyttöjen asettelu voi poiketa esitetystä. Asetukset Nykyinen Asetusvalinnat Kommentit asetus (vain esimerkki) TV-näyttö PS 4:3 kuvasuhde (PS) Pan Scan 4:3 -suhde 4:3 täysi (LB) Letter Box -näkymä 16:9 Laajakuva Angle Mark On On Off OSD Lang Eng Englanti Kiina Ranska Espanja Portugali Hollanti Saksa Italia Otsakkeet Off On Off Näytönsäästäjä Off On Off Viimeisin muisti Off On DVD-soitin muistaa viimeisimmän luvun tai raidan ja palauttaa kyseisen luvun tai raidan uudelleenkäynnistettäessä Off DVD-soitin ei muista viimeistä lukua tai raitaa

25 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi Audio-asetukset -sivu Asetukset SPDIFasetukset Nykyinen asetus (vain esimerkki) Asetusvalinnat Kommentit Paina Enter-näppäintä, kun haluat siirtyä SPDIFasetukset -sivulle SPDIF-lähtö PCM SPDIF pois SPDIF / RAW SPDIF / PCM Kun tämä asetus on valittuna, PCM-kanava L / R voidaan asettaa manuaalisesti (katso alapuolella oleva taulukko) Manuaalinen Kun tämä asetus on valittuna, CD, Dolby Digital, DTS, MPEG ja PCM-kanava L / R voidaan asettaa manuaalisesti (katso alapuolella oleva taulukko) CD PCM SPDIF pois Asetusten määrittäminen mahdollista vain, jos "Manuaalinen" on valittuna "SPDIF-lähdössä" (katso yllä oleva taulukko) SPDIF / RAW SPDIF / PCM Dolby Digital PCM SPDIF pois Asetusten määrittäminen mahdollista vain, jos "Manuaalinen" on valittuna "SPDIF-lähdössä" (katso yllä oleva taulukko) SPDIF / RAW SPDIF / PCM DTS PCM SPDIF pois Asetusten määrittäminen mahdollista vain, jos "Manuaalinen" on valittuna "SPDIF-lähdössä" (katso yllä oleva taulukko) SPDIF / RAW SPDIF / PCM MPEG PCM SPDIF pois Asetusten määrittäminen mahdollista vain, jos "Manuaalinen" on valittuna "SPDIF-lähdössä" (katso yllä oleva taulukko) SPDIF / RAW SPDIF / PCM PCM-kanava L / R PCM SPDIF L / R Asetussten määrittäminen mahdollista vain, jos SPDIF / PCM tai Manuaalinen" on valittuna "SPDIF-lähdössä" (katso yllä oleva taulukko) SPDIF LS / RS SPDIF C / LFE LPCM Out 48 K 48 K 96 K

26 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi 26 Audio-asetukset -sivu (jatkuu) Asetukset Dolby Digital - asetus Nykyinen asetus (vain esimerkki) Asetusvalinnat Kommentit Paina Enter-näppäintä, kun haluat siirtyä Dolby Digital -asetukset -sivulle Dual Mono STR Stereo L - Mono R - Mono Mix - Mono Dynamic Full Ei äänenvoimakkuuden kontrastin variointia. Kätevä, kun katselet myöhään illalla. 3/4 Kontrasti on säädetty asetukseen 3/4: pientä voimakkuuden kontrastin variointia. 1/2 Kontrasti on säädetty asetukseen 1/2: keskikokoista voimakkuuden kontrastin variointia. 1/4 Kontrasti on säädetty asetukseen 1/4: suurta voimakkuuden kontrastin variointia. Off voimakkuuden kontrasti on määritetty DVD:ssä HDCD Paina Enter-näppäintä, kun haluat siirtyä HDCDasetukset -sivulle (HDCD = High Definition CD) Suodatin 1x Off 1x 1x high definition 2x 2x high definition

27 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi Video-asetukset -sivu Asetukset Nykyinen asetus (vain esimerkki) Asetusvalinnat Komponentit YUV Off YUV Kommentit Kun tämä asetus on valittuna, TV Mode voidaan asettaa manuaalisesti (katso alapuolella oleva taulukko) TV Mode Limitys Limitys Asetusten määrittäminen mahdollista vain, jos YUV on valittuna "Komponenteissa" (katso yllä oleva taulukko) Huomautus: Jos tämän vaihtoehdon valitsemisen jälkeen esiin ei tule kuvaa, paina kauko-ohjaimen P-SCAN-näppäintä säätääksesi TV-Mode -tilan TV:si edellyttämään asetukseen. P - Scan Asetusten määrittäminen mahdollista vain, jos YUV on valittuna "Komponenteissa" (katso yllä oleva taulukko) Huomautus: Jos tämän vaihtoehdon valitsemisen jälkeen esiin ei tule kuvaa, paina kauko-ohjaimen P-SCAN-näppäintä säätääksesi TV-Mode -tilan TV:si edellyttämään asetukseen. Laatu Paina Enter-näppäintä, kun haluat siirtyä Videon laatu - asetukset -sivulle Terävyys Mid (keski) Korkea Medium Matala Kirkkaus Paina Enter-näppäintä, kun haluat siirtyä kirkkausasetuksiin. Säädä kirkkaus vasemman ja oikean navigointinäppäimen avulla ja vahvista asetus painamalla Enter-näppäintä. Kontrasti Paina Enter-näppäintä, kun haluat siirtyä kontrastiasetuksiin. Säädä kontrasti vasemman ja oikean navigointinäppäimen avulla ja vahvista asetus painamalla Enter-näppäintä. Gamma Ei mitään Korkea Medium Matala Ei mitään Sävy Paina Enter-näppäintä, kun haluat siirtyä sävyasetuksiin. Säädä sävyä vasemman ja oikean navigointinäppäimen avulla ja vahvista asetus painamalla Enter-näppäintä. Saturaatio Paina Enter-näppäintä, kun haluat siirtyä saturaatiosetuksiin. Säädä saturaatio vasemman ja oikean navigointinäppäimen avulla ja vahvista asetus painamalla Enter-näppäintä. Luma Delay 1T 0T 1T

28 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Kauko-ohjain fi Preferenssit-sivu Asetukset Nykyinen Asetusvalinnat Kommentit asetus (vain esimerkki) TV-tyyppi NTSC PAL MULTI NTSC PBC On On Off Audio Eng Englanti Ranska Espanja Kiina Japani Korea Venäjä Thai Tekstitys Eng Samat kielet kuin Katso Audio-asetukset Audioasetuksissa Levyvalikko Eng Samat kielet kuin Katso Audio-asetukset Audioasetuksissa Lapsilukko 1 Kid Saf 1 Kid Saf 2 G 3 PG 4 PG 13 5 PGR 6 R 7 NC 17 8 Aikuiset Oletus Reset Lataa tehtaan oletusasetukset

29 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Tekniset tiedot fi 29 7 Tekniset tiedot 7.1 Sähkö Asento Tehon maksimikulutus 7.2 Teho Taajuusvaste Särö 230/115 Vac, ±10%, 50/60 Hz 25 VA max. 3 Hz -20 khz (+1/ db tasolla nimellisestä lähtötehosta) nimellisestä lähtötehosta, 1 khz 7.4 DVD-soitin Audio-CD Taajuusvaste 20 Hz - 20 khz (+1/-3 db) Särö <0.1% S/N > 80 db MP3 CD/CD-R Tuetut bittinopeudet Yleiset tiedot Tietopuskuri (suojaus) Elinikä Muisti raidan valintaa varten CBR 32 kbps kbps ja VBR, mono ja stereo 8 MB > CD:n soittosykliä 999 raitaa (MP3), 99 raitaa (audio-cd) 7.3 Viritin Viritysalue FM AM Herkkyys FM AM MHz (EUROPE, 50 khz) MHz (ASIA/AMERICA, 100 khz) khz (EUROPE, 9 khz) khz (ASIA/AMERICA, 10 khz) 2 µv (26 db S/N) 30 µv (20 db S/N) 7.5 Lähdöt Lähdöt (stereo RCA, myös mono valittavissa) Nimellistaso Impedanssi 1V tasonsäädöllä 1kOhm 7.6 Ympäristöolosuhteet C C <95% Teho Taajuusvaste 30 Hz - 15 khz (+1/-3 db, FM) Särö <1% S/N > 63 db (1 mv, FM) 7.7 Yleiset tiedot Käyttölämpötila-alue Varastointilämpötila-alue Ilman suhteellinen kosteus Sähkömagneettin EN en säteily Sähkömagneettisten EN häiriöiden sieto Turvallisuus EN Mitat 88 x 430 x 320 mm (19 leveä, 2U korkea) Paino n. 6 kg

30 Plena DVD Player-Tuner Asennus- ja käyttöohjeet Tekniset tiedot fi 30 Tarkoituksellisesti tyhjä.

31

32 Jos haluat saada lisätietoja, vieraile osoitteessa Bosch Security Systems B.V. Oikeus tietojen muutoksen pidätetään fi
