OHJEET SUOMI MEDIA PLAYER KOTELO CMP-MOBPLAY10 CMP-MOBPLAY30. Vaihe 2: Nosta levyä varovasti ja irrota se siirtämällä sitä taaksepäin.

Transkriptio

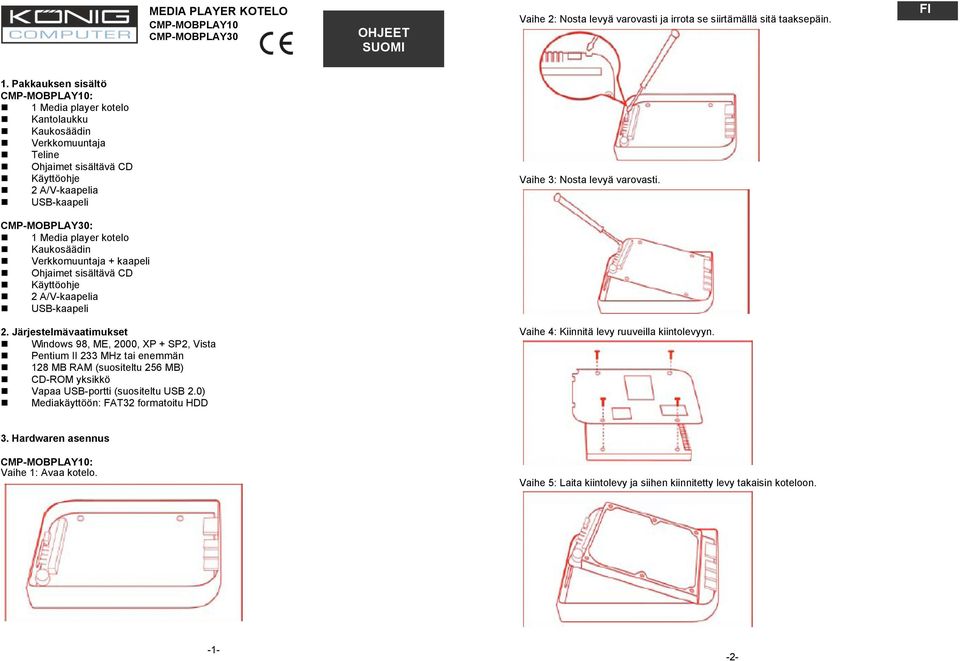

1 MEDIA ER KOTELO CMP-MOB10 CMP-MOB30 OHJEET SUOMI Vaihe 2: Nosta levyä varovasti ja irrota se siirtämällä sitä taaksepäin. 1. Pakkauksen sisältö 1 Media player kotelo Kantolaukku Kaukosäädin Verkkomuuntaja Teline Ohjaimet sisältävä CD Käyttöohje 2 A/V-kaapelia USB-kaapeli Vaihe 3: Nosta levyä varovasti. 1 Media player kotelo Kaukosäädin Verkkomuuntaja + kaapeli Ohjaimet sisältävä CD Käyttöohje 2 A/V-kaapelia USB-kaapeli 2. Järjestelmävaatimukset Windows 98, ME, 2000, XP + SP2, Vista Pentium II 233 MHz tai enemmän 128 MB RAM (suositeltu 256 MB) CD-ROM yksikkö Vapaa USB-portti (suositeltu USB 2.0) Mediakäyttöön: FAT32 formatoitu HDD Vaihe 4: Kiinnitä levy ruuveilla kiintolevyyn. 3. Hardwaren asennus Vaihe 1: Avaa kotelo. Vaihe 5: Laita kiintolevy ja siihen kiinnitetty levy takaisin koteloon

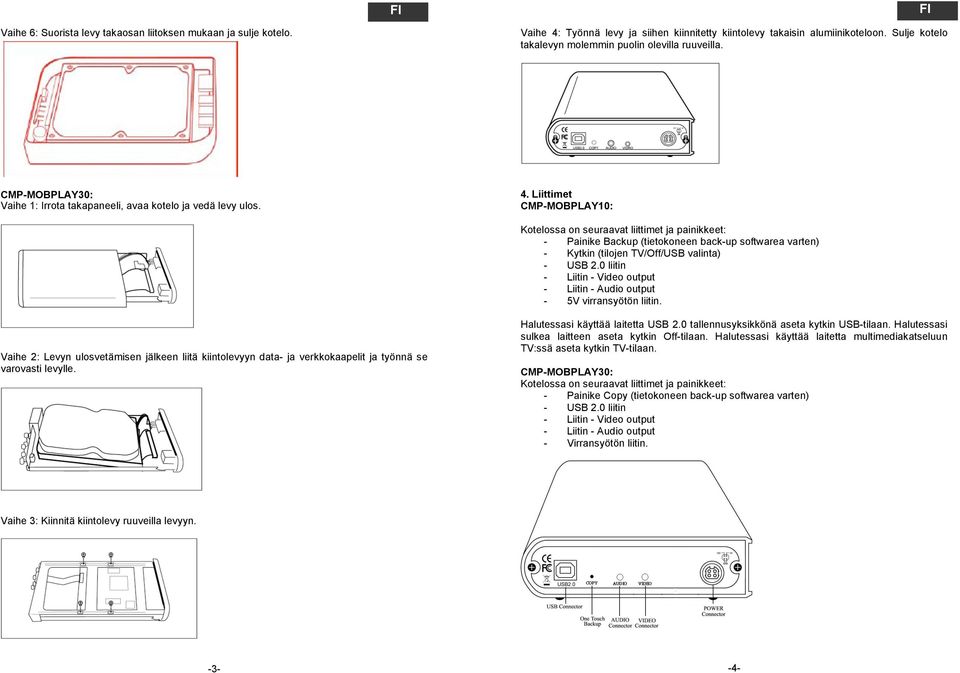

2 Vaihe 6: Suorista levy takaosan liitoksen mukaan ja sulje kotelo. Vaihe 4: Työnnä levy ja siihen kiinnitetty kiintolevy takaisin alumiinikoteloon. Sulje kotelo takalevyn molemmin puolin olevilla ruuveilla. Vaihe 1: Irrota takapaneeli, avaa kotelo ja vedä levy ulos. 4. Liittimet Kotelossa on seuraavat liittimet ja painikkeet: - Painike Backup (tietokoneen back-up softwarea varten) - Kytkin (tilojen TV/Off/USB valinta) - USB 2.0 liitin - Liitin - Video output - Liitin - Audio output - 5V virransyötön liitin. Vaihe 2: Levyn ulosvetämisen jälkeen liitä kiintolevyyn data- ja verkkokaapelit ja työnnä se varovasti levylle. Halutessasi käyttää laitetta USB 2.0 tallennusyksikkönä aseta kytkin USB-tilaan. Halutessasi sulkea laitteen aseta kytkin Off-tilaan. Halutessasi käyttää laitetta multimediakatseluun TV:ssä aseta kytkin TV-tilaan. Kotelossa on seuraavat liittimet ja painikkeet: - Painike Copy (tietokoneen back-up softwarea varten) - USB 2.0 liitin - Liitin - Video output - Liitin - Audio output - Virransyötön liitin. Vaihe 3: Kiinnitä kiintolevy ruuveilla levyyn

3 5. Kaukosäätimen toiminnot Kaukosäätimessä on seuraavat toiminnot CMP-MOB10 laitetta varten: Painike UP DOWN LEFT RIGHT PHOTO MUSIC VIDEO LE MAIN MENU SETUP Toiminto Toisto tai valinnan suorittaminen. Tila PHOTO. Tila MUSIC. Tila VIDEO. Tila LE. Siirtyminen päävalikkoon. Medialaitteen asetukset ja niiden sovittaminen. CMP-MOB30 laitetta varten: Painike Toiminto OK Toisto tai valinnan suorittaminen. UP DOWN LEFT RIGHT PHOTO Tila PHOTO. MUSIC Tila MUSIC. VIDEO Tila VIDEO. LE Tila LE. MAIN MENU Siirtyminen päävalikkoon. SETUP Medialaitteen asetukset ja niiden sovittaminen. INFO REV PAUSE FWD NEXTPAGE PREVIEW STOP NEXT VOL+ VOL - MUTE AUDIO REPEAT SLIDESHOW ROTATE ZOOM TRANSITION Tiedostoa koskevien tietojen näyttö. Music- tai Video-tilan edellinen kohta. Tiedoston toiston keskeytys. Music- tai Video-tilan seuraava kohta. Toiston jatkaminen. Seuraavalle sivulle. Edellinen tiedosto. Toiston pysäytys. Seuraava tiedosto. Äänenvoimakkuuden nostaminen. Äänenvoimakkuuden laskeminen. Äänen vaimennus. Äänikanavan valinta. Uusinta photo-, music- tai videotilassa. Musiikin soitto kuvien katselun yhteydessä. Kuvien kääntäminen. Kuvien suurennus. Mahdollistaa siirtotilan valinnan. INFO REV PAUSE FWD LASTPAGE NEXTPAGE PREVIEW STOP NEXT VOL+ VOL - MUTE AUDIO REPEAT SLIDESHOW ROTATE ZOOM TRANSITION TV/VGA Tiedostoa koskevien tietojen näyttö. Music- tai Video-tilan edellinen kohta. Tiedoston toiston keskeytys. Music- tai Video-tilan seuraava kohta. Viimeiselle sivulle. Toiston jatkaminen. Seuraavalle sivulle. Edellinen tiedosto. Toiston pysäytys. Seuraava tiedosto. Äänenvoimakkuuden nostaminen. Äänenvoimakkuuden laskeminen. Äänen vaimennus. Äänikanavan valinta. Uusinta photo-, music- tai videotilassa. Musiikin soitto kuvien katselun yhteydessä. Kuvien kääntäminen. Kuvien suurennus. Mahdollistaa siirtotilan valinnan. Näytön muutos VGA tai TV

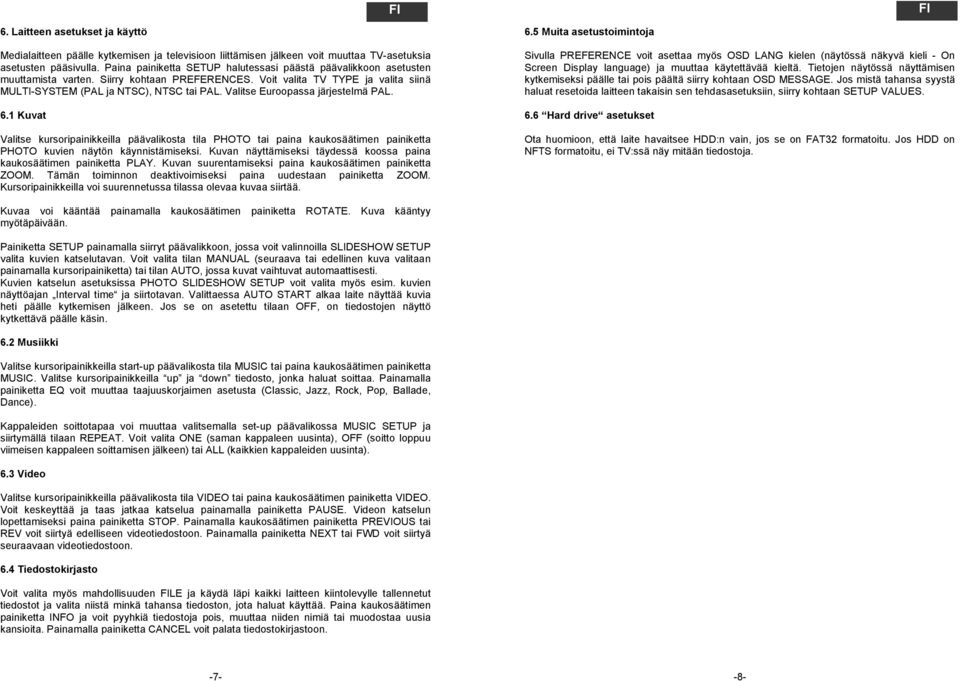

4 6. Laitteen asetukset ja käyttö Medialaitteen päälle kytkemisen ja televisioon liittämisen jälkeen voit muuttaa TV-asetuksia asetusten pääsivulla. Paina painiketta SETUP halutessasi päästä päävalikkoon asetusten muuttamista varten. Siirry kohtaan PREFERENCES. Voit valita TV TYPE ja valita siinä MULTI-SYSTEM (PAL ja NTSC), NTSC tai PAL. Valitse Euroopassa järjestelmä PAL. 6.1 Kuvat Valitse kursoripainikkeilla päävalikosta tila PHOTO tai paina kaukosäätimen painiketta PHOTO kuvien näytön käynnistämiseksi. Kuvan näyttämiseksi täydessä koossa paina kaukosäätimen painiketta. Kuvan suurentamiseksi paina kaukosäätimen painiketta ZOOM. Tämän toiminnon deaktivoimiseksi paina uudestaan painiketta ZOOM. Kursoripainikkeilla voi suurennetussa tilassa olevaa kuvaa siirtää. 6.5 Muita asetustoimintoja Sivulla PREFERENCE voit asettaa myös OSD LANG kielen (näytössä näkyvä kieli - On Screen Display language) ja muuttaa käytettävää kieltä. Tietojen näytössä näyttämisen kytkemiseksi päälle tai pois päältä siirry kohtaan OSD MESSAGE. Jos mistä tahansa syystä haluat resetoida laitteen takaisin sen tehdasasetuksiin, siirry kohtaan SETUP VALUES. 6.6 Hard drive asetukset Ota huomioon, että laite havaitsee HDD:n vain, jos se on FAT32 formatoitu. Jos HDD on NFTS formatoitu, ei TV:ssä näy mitään tiedostoja. Kuvaa voi kääntää painamalla kaukosäätimen painiketta ROTATE. Kuva kääntyy myötäpäivään. Painiketta SETUP painamalla siirryt päävalikkoon, jossa voit valinnoilla SLIDESHOW SETUP valita kuvien katselutavan. Voit valita tilan MANUAL (seuraava tai edellinen kuva valitaan painamalla kursoripainiketta) tai tilan AUTO, jossa kuvat vaihtuvat automaattisesti. Kuvien katselun asetuksissa PHOTO SLIDESHOW SETUP voit valita myös esim. kuvien näyttöajan Interval time ja siirtotavan. Valittaessa AUTO START alkaa laite näyttää kuvia heti päälle kytkemisen jälkeen. Jos se on asetettu tilaan OFF, on tiedostojen näyttö kytkettävä päälle käsin. 6.2 Musiikki Valitse kursoripainikkeilla start-up päävalikosta tila MUSIC tai paina kaukosäätimen painiketta MUSIC. Valitse kursoripainikkeilla up ja down tiedosto, jonka haluat soittaa. Painamalla painiketta EQ voit muuttaa taajuuskorjaimen asetusta (Classic, Jazz, Rock, Pop, Ballade, Dance). Kappaleiden soittotapaa voi muuttaa valitsemalla set-up päävalikossa MUSIC SETUP ja siirtymällä tilaan REPEAT. Voit valita ONE (saman kappaleen uusinta), OFF (soitto loppuu viimeisen kappaleen soittamisen jälkeen) tai ALL (kaikkien kappaleiden uusinta). 6.3 Video Valitse kursoripainikkeilla päävalikosta tila VIDEO tai paina kaukosäätimen painiketta VIDEO. Voit keskeyttää ja taas jatkaa katselua painamalla painiketta PAUSE. Videon katselun lopettamiseksi paina painiketta STOP. Painamalla kaukosäätimen painiketta PREVIOUS tai REV voit siirtyä edelliseen videotiedostoon. Painamalla painiketta NEXT tai FWD voit siirtyä seuraavaan videotiedostoon. 6.4 Tiedostokirjasto Voit valita myös mahdollisuuden LE ja käydä läpi kaikki laitteen kiintolevylle tallennetut tiedostot ja valita niistä minkä tahansa tiedoston, jota haluat käyttää. Paina kaukosäätimen painiketta INFO ja voit pyyhkiä tiedostoja pois, muuttaa niiden nimiä tai muodostaa uusia kansioita. Painamalla painiketta CANCEL voit palata tiedostokirjastoon

5 Turvallisuusohjeet: Jos laite tarvitsee huoltoa, saa sen avata ja korjata ainoastaan valtuutettu asentaja, asiantuntematon käsittely aiheuttaa sähköiskuvaaran. Irrota laite virtalähteestä ja muista laitteista jos sen käytössä ilmenee ongelmia. TAKUU: Takuuvastuu ja korvausvelvollisuus raukeavat, jos tuotteeseen on tehty mitä tahansa muutoksia tai jos sitä on käsitelty asiaankuulumattomalla tavalla. Yleistä: Laitteiden malleja ja ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.
