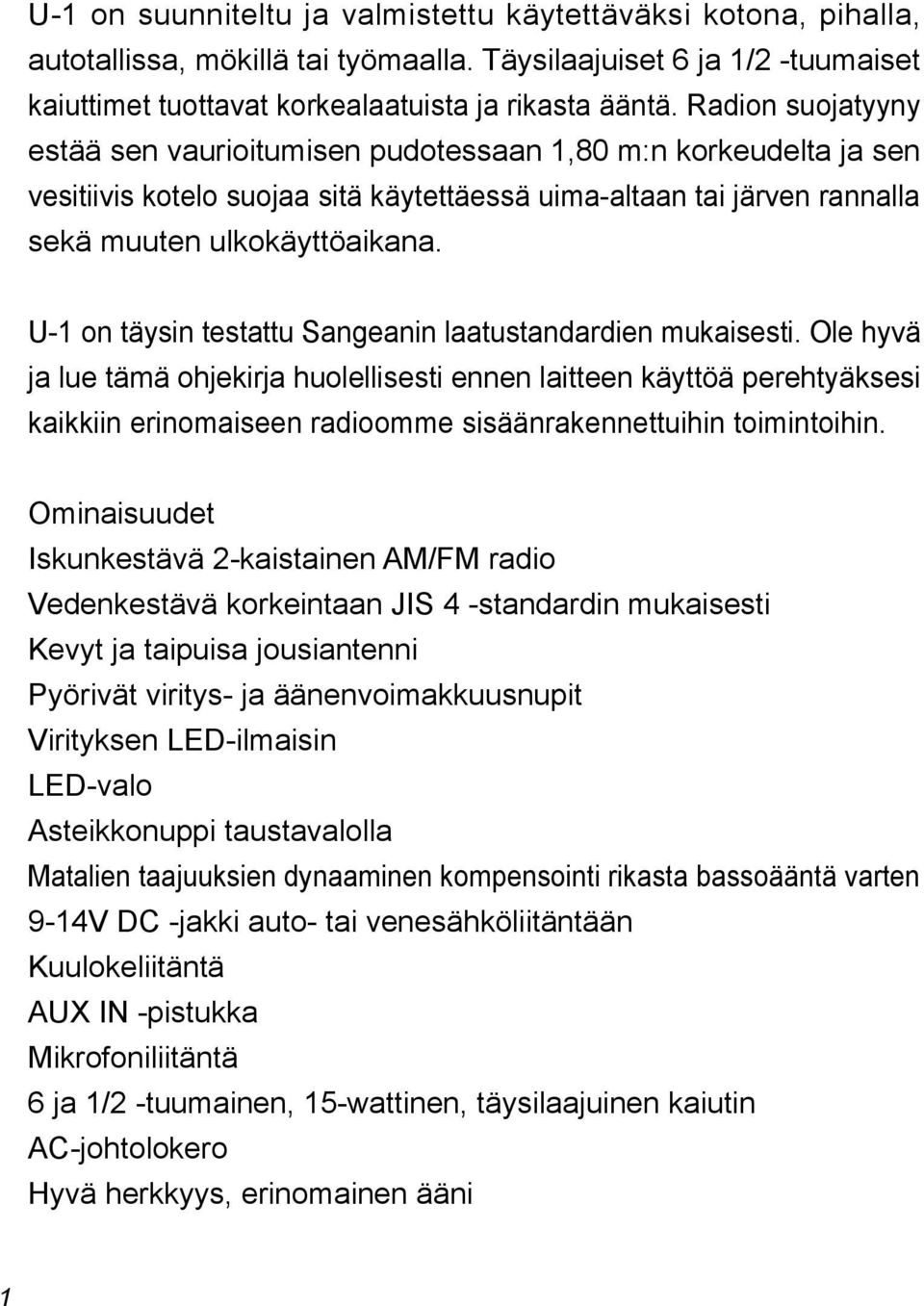

2 U-1 on suunniteltu ja valmistettu käytettäväksi kotona, pihalla, autotallissa, mökillä tai työmaalla. Täysilaajuiset 6 ja 1/2 -tuumaiset kaiuttimet tuottavat korkealaatuista ja rikasta ääntä. Radion suojatyyny estää sen vaurioitumisen pudotessaan 1,80 m:n korkeudelta ja sen vesitiivis kotelo suojaa sitä käytettäessä uima-altaan tai järven rannalla sekä muuten ulkokäyttöaikana. U-1 on täysin testattu Sangeanin laatustandardien mukaisesti. Ole hyvä ja lue tämä ohjekirja huolellisesti ennen laitteen käyttöä perehtyäksesi kaikkiin erinomaiseen radioomme sisäänrakennettuihin toimintoihin. Ominaisuudet Iskunkestävä 2-kaistainen AM/FM radio Vedenkestävä korkeintaan JIS 4 -standardin mukaisesti Kevyt ja taipuisa jousiantenni Pyörivät viritys- ja äänenvoimakkuusnupit Virityksen LED-ilmaisin LED-valo Asteikkonuppi taustavalolla Matalien taajuuksien dynaaminen kompensointi rikasta bassoääntä varten 9-14V DC -jakki auto- tai venesähköliitäntään Kuulokeliitäntä AUX IN -pistukka Mikrofoniliitäntä 6 ja 1/2 -tuumainen, 15-wattinen, täysilaajuinen kaiutin AC-johtolokero Hyvä herkkyys, erinomainen ääni 1

U-1 on täysin testattu Sangeanin laatustandardien mukaisesti.

3 1 FIN

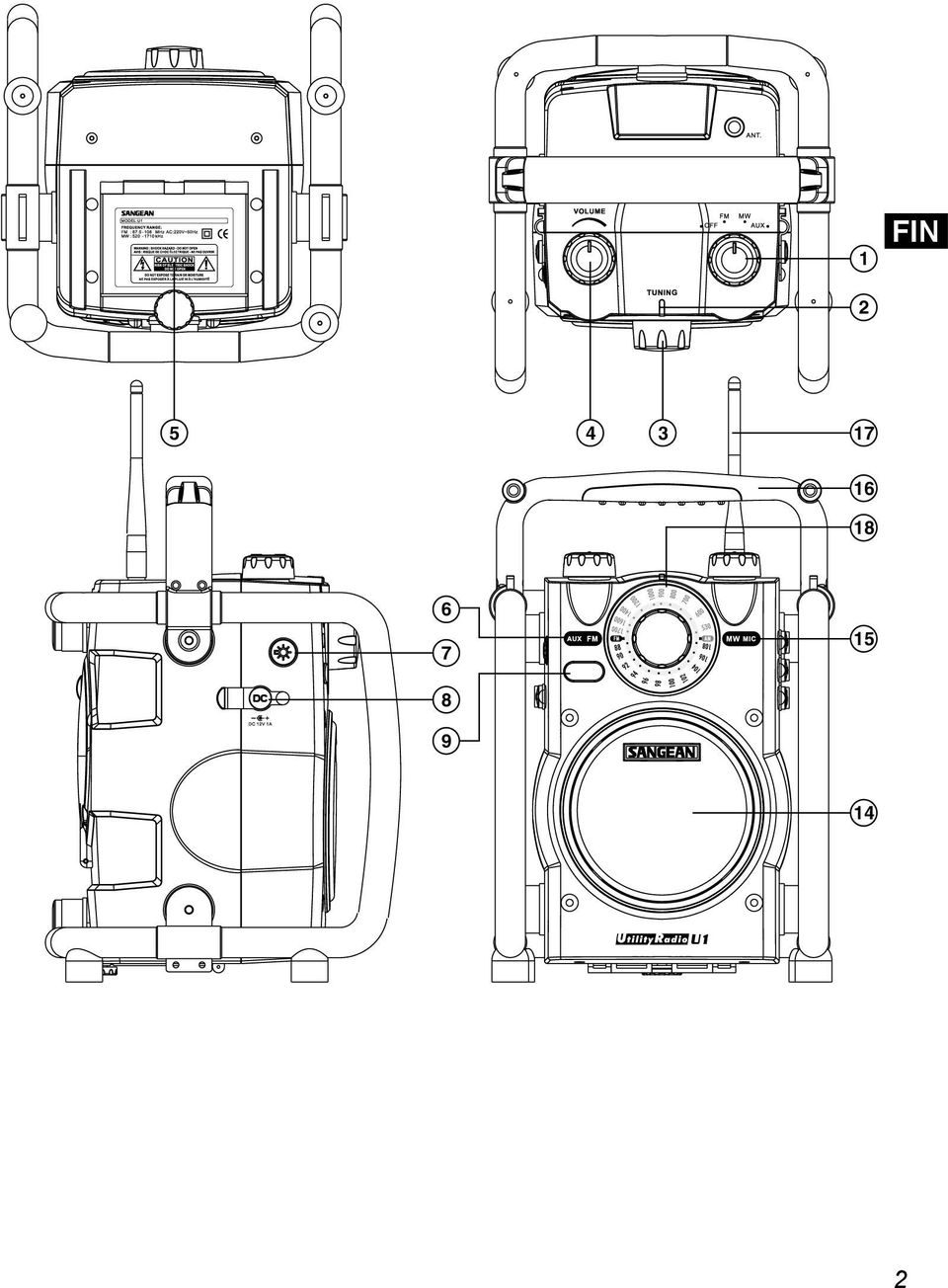

4 Ohjaus Pääkytkin ja AM/FM/AUX -kytkin Virityksen LED-ilmaisin Viritys Äänenvoimakkuuden säätö Akkulokero AUX/FM -kaistan ilmaisin LED-valokytkin 9-14V DC IN -jakki auto- tai venesähköliitäntään LED-valo Mikrofoniliitäntä AUX IN -pistukka Kuulokeliitäntä Avattava AC-johtolokero Kaiutin AM-kaistan/Mikrofonin ilmaisin Kantokahva Kevyt ja taipuisa jousiantenni Asteikkonuppi

LED-valo 10 11 12 13 14 15 16 17 18 Mikrofoniliitäntä AUX IN -pistukka Kuulokeliitäntä Avattava

5 1. Radion virransyöttö Akkukäyttö Akkujen asentamiseksi ensin käännä akkutilan kansi vastapäivään ja irrota se. Asenna 6 D-kokoisia (UM-1) akkua akkutilaan. Varmista, että paristot on syötetty kaavan mukaisesti. Sulje akkutila kääntämällä kansi myötäpäivään. Mikäli radiota ei käytetä pidempiaikaisesti, paristot suositellaan poistamaan laitteesta. FIN 2. AC-käyttö Ennen kuin kytket AC-virtajohdon AC-pistukkaan varmista, että sen jännitearvo on oikea. Mikäli radiossa on akkuja ja samalla käytetään AC -virransyöttöä, paristovirta katkaistaan automaattisesti. Aseta AC-johtolokeron kansi OPEN-asentoon, irrota kansi ja sylinteri sekä vedä AC-johto kunnes se yltää AC-pistorasiaan. Käytön jälkeen voit piilottaa AC-johdon toimimalla päinvastaisessa järjestyksessä. 3. DC IN -pistukan käyttö Radioon voidaan myös syöttää virtaa DC IN -liitännän avulla 9-14 V -jännitteellä. Tämä ratkaisu mahdollistaa radion ulkokäytön autossa tai veneellä. 4

AC-käyttö Ennen kuin kytket AC-virtajohdon AC-pistukkaan varmista, että sen jännitearvo on oikea.

6 1. Radion käyttö FM-kaistalla Kytke radio päälle kääntämällä pääkytkin (Power) FM-asentoon. Tällöin FM-kaistan ilmaisin myös palaa. 2. Kierrä viritysnuppia (Tuning) halutun aseman valitsemiseksi. FM-kaistalla viritysasteikon yksikkönä käytetään MHz (Megahertz). Virityksen LED-ilmaisin kytkeytyy päälle, mikäli radioasema viritetään oikein. 3. Aseta äänenvoimakkuutta (Volume) sopivalle tasolle. 4. Radion sammuttamiseksi käännä pääkytkin OFF-asentoon. 5. Kevyttä jousiantennia käytetään FM-kaistan vastaanottamista varten AM-kaistan käyttö (MW) Kytke radio päälle kääntämällä pääkytkin AM-asentoon. Tällöin AM-kaistan ilmaisin palaa. Kierrä viritysnuppia (Tuning) halutun aseman virittämiseksi. AM-kaistalla viritysasteikon yksikkönä käytetään khz (kilohertz). Virityksen LED-ilmaisin kytkeytyy päälle, mikäli radioasema viritetään oikein. Käännä radiota parasta AM-kaistan vastaanottoa varten. Aseta äänenvoimakkuutta (Volume) sopivalle tasolle. Radion sammuttamiseksi käännä pääkytkin OFF-asentoon. 5

4. Radion sammuttamiseksi käännä pääkytkin OFF-asentoon. 5. Kevyttä jousiantennia käytetään FM-kaistan vastaanottamista varten. 1. 2. 3. 4. 5. AM-kaistan käyttö (MW) Kytke radio päälle kääntämällä pääkytkin AM-asentoon.

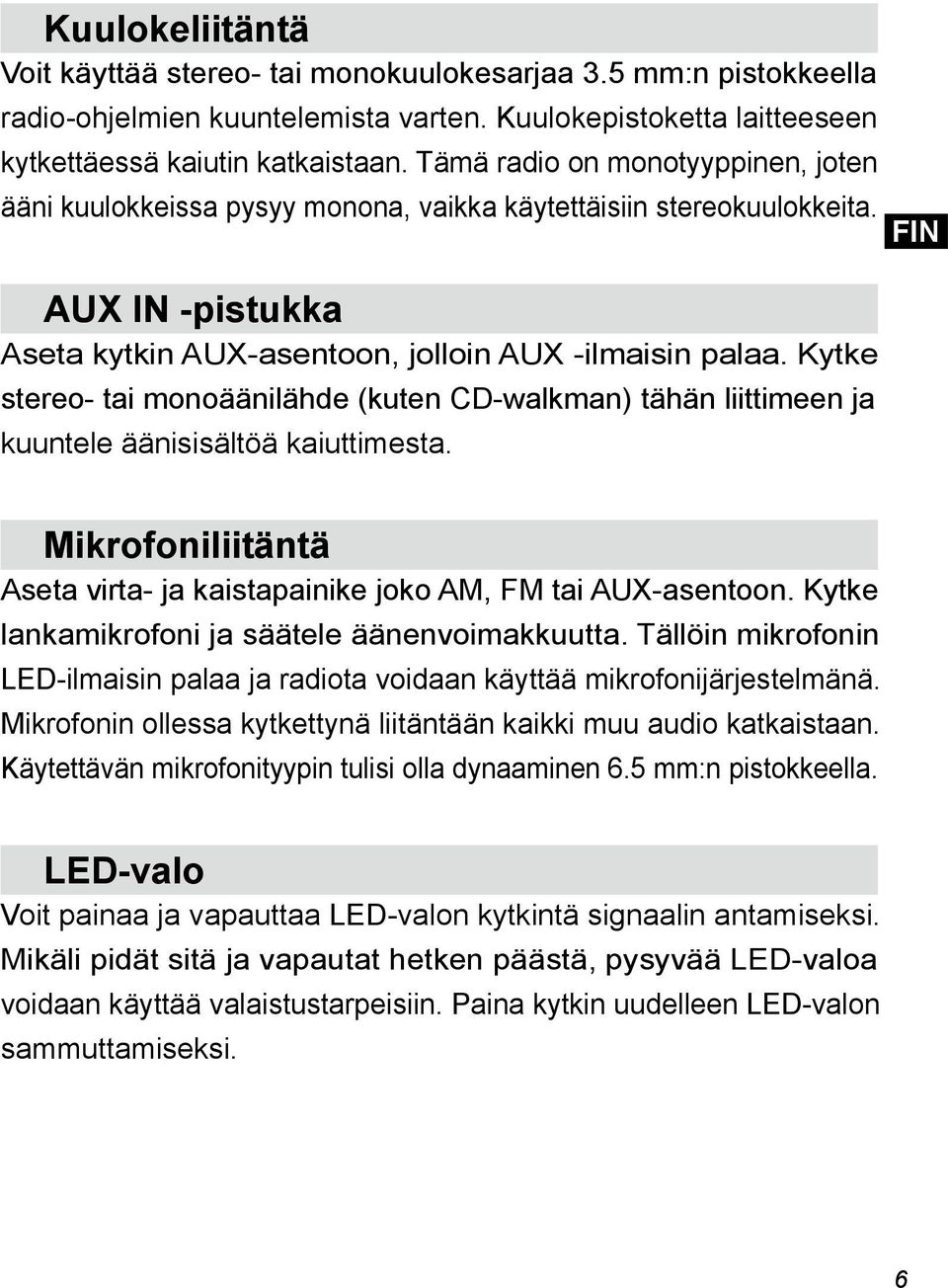

7 Kuulokeliitäntä Voit käyttää stereo- tai monokuulokesarjaa 3.5 mm:n pistokkeella radio-ohjelmien kuuntelemista varten. Kuulokepistoketta laitteeseen kytkettäessä kaiutin katkaistaan. Tämä radio on monotyyppinen, joten ääni kuulokkeissa pysyy monona, vaikka käytettäisiin stereokuulokkeita. FIN AUX IN -pistukka Aseta kytkin AUX-asentoon, jolloin AUX -ilmaisin palaa. Kytke stereo- tai monoäänilähde (kuten CD-walkman) tähän liittimeen ja kuuntele äänisisältöä kaiuttimesta. Mikrofoniliitäntä Aseta virta- ja kaistapainike joko AM, FM tai AUX-asentoon. Kytke lankamikrofoni ja säätele äänenvoimakkuutta. Tällöin mikrofonin LED-ilmaisin palaa ja radiota voidaan käyttää mikrofonijärjestelmänä. Mikrofonin ollessa kytkettynä liitäntään kaikki muu audio katkaistaan. Käytettävän mikrofonityypin tulisi olla dynaaminen 6.5 mm:n pistokkeella. LED-valo Voit painaa ja vapauttaa LED-valon kytkintä signaalin antamiseksi. Mikäli pidät sitä ja vapautat hetken päästä, pysyvää LED-valoa voidaan käyttää valaistustarpeisiin. Paina kytkin uudelleen LED-valon sammuttamiseksi. 6

Kytke stereo- tai monoäänilähde (kuten CD-walkman) tähän liittimeen ja kuuntele äänisisältöä kaiuttimesta. Mikrofoniliitäntä Aseta virta- ja kaistapainike joko AM, FM tai AUX-asentoon.

8 Tekninen erittely Taajuusalue: FM MHz AM khz AC-käyttö: AC 120 V/60 Hz/25 W (USA) tai AC 230 V/50 Hz/25 W (Eurooppa) Paristotyyppi: 6 x UM-1 (D-koko) DC IN: 12V/1A keskinapa positiivinen (käyttöjännite 9-14V), 55 mm halkaisija. Lähtövirta: 4 W 10% 100 DC paristo 9 V. 7 W 10% 100 AC 230 V tai 110V. Kuulokeliitäntä: halkaisija 3.5 mm, stereojakki yksikorvinen lähtöääni Antoteho: 5 mw + 5 mw AUX IN -pistukka halkaisija 3.5 mm, stereojakki sekoitettu mono Ottoherkkyys: 250m Vrms, jos lähtö 100 Hz Ottoimpedanssi: 47 kohm 7

12V/1A keskinapa positiivinen (käyttöjännite 9-14V), 55 mm halkaisija. Lähtövirta: 4 W 10% T.H.D. @ 100 Hz @ DC paristo 9 V. 7 W 10% T.H.D. @ 100 Hz @ AC 230 V tai 110V.

9 Mikrofoniliitäntä: 6.5 mm halkaisijaltaan, sopii dynaamiselle vokaalimikrofonille. Kaiutin: 6.5 tuumaa, 8 ohmia, 15 W, täysilaajuinen Sisäantennijärjestelmä: Sisäänrakennettu AM-ferriittiantenni Sisäänrakennettu irrotettava taipuisa FM-jousiantenni FIN LED-valo: 3 x valkoinen LED, virrankulutus 50 ma Paristokäyttöaika: Noin 30 tuntia käyttäen alkaliparistoja 50 mw:n antoteholla. Mitat: 260 x 370 x 350 mm Paino: noin 4.2 kg. Joutuessasi hävittämään tämän tuotteen tulevaisuudessa, ole hyvä ja huomioi seuraavat asiat: Elektroniikkajätettä ei saa heittää talousjätteiden joukkoon. Ole hyvä ja luovuta tuote asianmukaiseen jätehuoltolaitokseen. Tarvittaessa hae neuvoa kierrätyksestä paikallisilta viranomaisilta tai jälleenmyyjältä. (direktiivi sähkö- ja elektroniikkalaiteromusta) 8

virrankulutus 50 ma Paristokäyttöaika: Noin 30 tuntia käyttäen alkaliparistoja 50 mw:n antoteholla. Mitat: 260 x 370 x 350 mm Paino: noin 4.2 kg.
