KÄYTTÖOHJE. Pro-Ject Tuner Box S

Transkriptio

1 KÄYTTÖOHJE Pro-Ject Tuner Box S

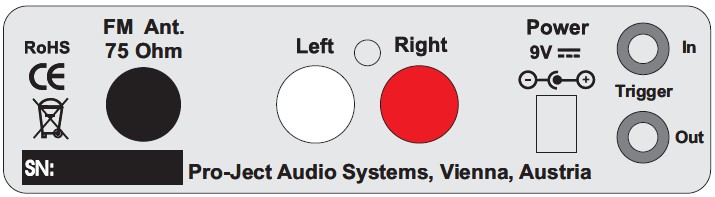

2 Hyvä musiikinystävä, Onnittelut PRO-JECT-ULA-virittimen hankkimisesta. Lue huolellisesti tämä ohje, jotta kytket laitteen oikein ja saat siten parhaan mahdollisen äänenlaadun. Sähköiskuvaara. Tärkeää. Säästä energiaa Ellet aio käyttää laitetta pitkään aikaan tai olet lähdössä vaikka lomalle, irrota laite verkosta. Kytke silloin laite ensin valmiustilaan ennen kuin irrotat verkkojohdon. Liitännät Tee kytkennät ennen kuin kytket laitetta verkkoon tai vahvistimeen! Tarkista, että kytket kanavat oikein päin: oikea kanava on yleensä merkitty punaisella, ja vasen kanava mustalla tai valkoisella. Laitteen kytkeminen vahvistimeen Jos käytössäsi on Pro-Ject-vahvistin, kytke Tuner Box S sen In 1 -tuloliitäntään. Jos käytät muun valmistajan vahvistinta, kytke Tuner Box S sen Tuner-tuloliitäntään. Antenniliitäntä Kytke antenni koaksiaalista antennikaapelia käyttäen FM Ant -liitäntään. Virran kytkentä muiden laitteiden välityksellä Tuner Box S:ssä on Trigger-liitännät, joita käyttämällä laite saadaan kytkeytymään päälle/pois muiden laitteiden ohjaamana. Jos käytössäsi on Pro-Ject Pre Box S, kytke Tuner Box S sen In 1 -tuloliitäntään ja yhdistä herätevirtakaapeli Pro-Ject Pre Box S:n Trigger Switch -liitännästä Tuner Box S:n Trigger In -liitäntään. Herätesignaali voidaan siirtää eteenpäin järjestelmän muihin laitteisiin Trigger Out -liitäntää käyttämällä. Laitteen mukana on toimitettu kaksi 45 cm mittaista herätevirtakaapelia. Voit tarvittaessa käyttää myös pidempiä (myydään erikseen). Älä käytä herätevirtaliitäntöjä muihin tarkoituksiin. Älä käytä herätevirtaliitäntää jos olet kytkenyt Tuner Box S:n Pro-Ject Pre Box S:n johonkin muuhun kuin In 1 -tuloliitäntään. Kytke kaikki laitteet pois päältä ennen kuin irrotat tai kytket herätevirtajohtoja. 2 Audio Trade GmbH Pro-Ject Tuner Box SI Revision

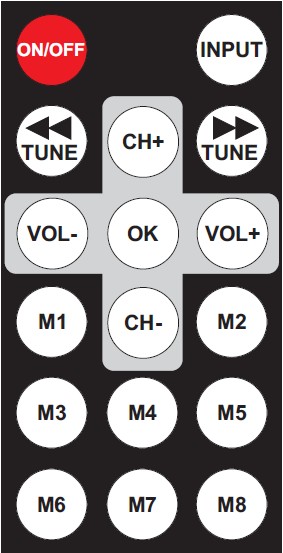

3 Kytkeminen vahvistimeen Laitteen mukana on virtalähde, josta laite saa käyttösähkönsä. Tarkista, että virtalähteessä mainittu käyttöjännite on oikein. Virtalähteestä tuleva virtajohto kytketään Tuner Box S:n takalevyssä olevaan liitäntään, joka on merkitty Power 9V. Kytke johto ennen kuin kytket virtalähteen verkkoon. Kaukosäädin Virtapainike. Lyhyt painallus mykistää/palauttaa äänen. Äänenvoimakkuus. Ei käytössä. Yli 3 sekunnin mittainen painallus vaihtaa asemien hakutapaa. Valittavana ovat MANUAL (käsin) ja AUTO (automaattinen). Asemien virittäminen käsin (MANUAL) Asemien haku 50 khz portain. Asemien virittäminen automaattisesti (AUTO) Asemien automaattinen haku alaspäin/ylöspäin taajuuskaistalla. Asemien tallentaminen muistiin (STORE) Hae kuuluviin haluamasi asema ja paina painiketta kaksi kertaa peräkkäin. Näyttöön tulee teksti STORE. Valitse muistipaikka, johon haluat aseman tallentaa painelemalla painiketta tai. Voit valita muistipaikaksi suoraan myös jonkin väliltä M1-M8 painamalla vastaavan muistipaikan numeroa. Paina, jolloin asema tallentuu ja näyttöön tulee ilmoitus STORED. Kyseiseen muistipaikkaan mahdollisesti aikaisemmin tallennettu asema poistuu muistista. Asemien haku muistista Muistipaikkoihin M1-M8 tallennetut asemat voi hakea kuuluviin suoraan painamalla vastaavan muistipaikan numeroa. Muita muistipaikkoja (9-99) voi selata painikkeilla ja. Audio Trade GmbH Pro-Ject Phono Box II Revision /

4 Automaattinen parhaiten kuuluvien asemien tallennus muistiin Painikkeen pitkä painallus aloittaa ja vahvistaa automaattisen tallennuksen. Lisäksi se tyhjentää koko muistin painettaessa sitä tallennuksen aikana. pitää muistissa hyvin kuuluvat asemat ja korvaa heikoimmin kuuluvat paremmilla. Käyttö Virrankytkentä Vasemmassa reunassa oleva virtapainike kytkee laitteen päälle/valmiustilaan. Sininen merkkivalo kertoo laitteen olevan päällä. Jos laite on yhdistetty Pro-Ject-etuvahvistimeen herätevirtakaapelilla, se kytkeytyy automaattisesti päälle kun äänilähteeksi valitaan In 1 -tuloliitäntä. Kun äänilähdettä vaihdetaan, Tuner Box S kytkeytyy valmiustilaan. Näytön kirkkauden ja värin säätö Paina etulevyn oikeassa reunassa olevaa tähdellä merkittyä painiketta yli kolmen sekunnin ajan, jolloin pääset asetusvalikkoon. Voit säätää näytön kirkkautta painikkeilla. Asetusvaihtoehdot ovat DIM1-DIM4 ja DIM MAX. Asetus display off tarkoittaa, että näyttö on pois päältä. Värinsäädöt vähentää, lisää punaista vähentää, lisää vihreää vähentää, lisää sinistä Asetus on nähtävillä näytön ylärivillä ja se tallentuu muistiin kun poistut asetusvalikosta. palauttaa käyttöön näytön tehdasasetukset. Poistu valikosta painamalla. 4 Audio Trade GmbH Pro-Ject Tuner Box SI Revision

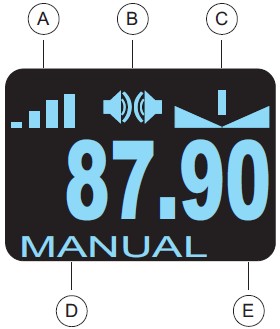

5 Näyttö A Signaalin voimakkuus B Stereovastaanotto C Hienoviritys D Viritystapa. Tähtipainike vaihtaa hakutapaa. E Viritetty taajuus F Monovastaanotto Asemien virittäminen käsin Paina tähtipainiketta yli kolmen sekunnin ajan toistuvasti kunnes näytössä lukee MANUAL. lisää taajuutta 50 khz portain, vastaavasti alentaa sitä. Asema on viritetty kuulumaan stereofonisesti kun A Signaalin voimakkuuspalkit ovat kaikki näkyvissä B Näytössä näkyy kaksi kaiutinsymbolia (yksi symboli merkitsee monovastaanottoa) C Hienovirityskuvakkeen pystyviiva on palkkien keskellä Asemien virittäminen automaattisesti Paina tähtipainiketta yli kolmen sekunnin ajan toistuvasti kunnes näytössä lukee AUTO. aloittaa haun taajuuskaistalla eteenpäin, ja vastaavasti taaksepäin. Asemien tallentaminen muistiin Laitteen muistiin voidaan tallentaa jopa 99 asemaa. Viritä kuuluviin haluamasi asema. Paina sen jälkeen kaksi kertaa peräkkäin tähtipainiketta, jolloin näyttöön tulee teksti STORE. Valitse haluamasi muistipaikka nuolipainikkeilla ja. Tallenna asema muistiin painamalla tähtipainiketta. Näyttöön tulee ilmoitus STORED. Kyseiseen muistipaikkaan mahdollisesti aikaisemmin tallennettu asema poistuu muistista. Muistipaikkojen käyttö Paina tähtipainiketta yli kolmen sekunnin ajan toistuvasti kunnes näytössä lukee MEMORY. Valitse haluamasi muistipaikka nuolipainikkeilla ja. Audio Trade GmbH Pro-Ject Phono Box II Revision /

6 Tekniset tiedot Pro-Ject Tuner Box S Taajuusalue: 87,5-108 MHz (50 khz portain) Muistipaikkojen määrä: 99 Taajuusvaste: 20 Hz - 20 khz ±1 db Häiriöetäisyys: 50 db Harmoninen kokonaissärö: 0,05 %/ f 75 khz, 1 khz Kanavaerotus: Herkkyys: Antenniliitäntä: Linjalähtöliitäntä: Herätevirtaliitäntä: Lähtöjännite: Virtalähde: Virrankulutus: Mitat: L x K x S: Paino: 30 db/ f 75 khz, 1 khz 7dB/µV mono, 17dB/µV stereo 1 x koaksiaali-din RCA 12V DC 0,775 Vrms Ulkoinen verkkovirtamuuntaja 9V/300 ma AC 9 V/70 ma DC 103 x 36 x 115 mm 565 g ilman virtalähdettä Huolto Jos laitteen toiminnassa on ongelmia, ota yhteys valtuutettuun jälleenmyyjään. Takuu Takuu ei kata huolimattomasta ja käyttöohjeiden vastaisesta käytöstä aiheutuneita vikoja ja vaurioita. Takuu raukeaa jos tuotteeseen on tehty muutoksia tai sitä on yritetty huoltaa muussa kuin maahantuojan valtuuttamassa huoltoliikkeessä. PRO-JECT on rekisteröity tuotemerkki, jonka omistaa H. Lichtenegger. Tämä ohjeen oikeudet omistaa Audio Trade GmbH Copyright Kaikki oikeudet pidätetään. Tässä ohjeessa olevat tekniset tiedot perustuvat ohjeen painatushetkellä voimassa oleviin tietoihin. Valmistaja pidättää oikeuden muuttaa tietoja ilman erillistä ilmoitusta tuotekehityksen ja tuotantoprosessin vaatimusten johdosta. 6 Audio Trade GmbH Pro-Ject Tuner Box SI Revision
