Marantz CDR310 - pikaohje

Transkriptio

1 Marantz CDR310 - pikaohje 1. Power switch Virtakytkin, liu uta sivulle. 2. DISPLAY button Painikkeesta muutetaan näytön tietoja. 3. LIGHT button Painamalla kerran näytön valo syttyy 3 sekunniksi.pidä painettuna sekunnin ajan, jolloin näytön valo palaa jatkuvasti. 4. MAKE CD button Äänitetty materiaali poltetaan CD:lle tästä painikkeesta, kun laite on stop-tilassa. 5. HD/CD button Stop-tilassa vaihdetaan HD-äänitys/toisto-tilan ja CD-toistotilan välillä.(hd = kovalevy). 6. JOG Wheel / Enter button, - REC LEVEL control Pyörää pyörittämällä säädetään äänitystasoa, kun laite äänittää tai on rec pause -tilassa. - Track selection Pyörittämällä valitaan raita, jota halutaan toistaa, kun laite on stop-, pause- tai toistotilassa. - MENU mode Pyörittämällä valitaan menu-valikon kohteita, kun laite on menu-tilassa. Painamalla pyörää valitaan valikon kohde. CANCEL-nappia painamalla peruutetaan valinta. 7. Internal speakers Äänitettyä materiaalia voidaan kuunnella sisäänrakennetuista kaiuttimista. Jos laitteeseen on kytketty kuulokkeeet, kaiuttimet mykistyvät. 8. MIC (internal microphone) Sisäänrakennettu mikrofoni. 9. CHARGE indicator LED-valo vilkkuu, kun ladattavia pattereita ladataan. LED-valo sammuu, kun patterit ovat latautuneet. 10. Display Näyttö

2 11. MENU/STORE button - MENU Kun laite on stop-tilassa, painiketta painamalla päästään muuttamaan laitteen asetuksia. Pyöritä JOG-pyörää valitaksesi valikon kohteita. - STORE Painiketta painamalla tallennetaan menu-valikon asetukset. - REC BALANCE Vasemman ja oikean kanavan tasapainoa voidaan säätää painamalla painike pohjaan ja pyörittämällä JOG-pyörää. 12. F.REV button Toistotilassa pikakelaus taaksepäin. Kun toisto on paussilla, painiketta painamalla etsitään raitoja taaksepäin kelaten. 13. F.FWD button Toistotilassa pikakelaus eteenpäin. Kun toisto on paussilla, painiketta painamalla etsitään raitoja eteenpäin kelaten. 14. CANCEL button Menu-tilassa painiketta painamalla peruutetaan menu-valikossa tehdyt muutokset. 15. PLAY / PAUSE Nappia painamalla aloitetaan toisto tai keskeytetään se. 16. STOP button Äänityksen ollessa käynnissä painiketta painamalla pysäytetään äänitys ja tallennetaan äänitetty raita. Toiston ollessa käynnissä painiketta painamlla pysäytetään toisto. 17. REC PAUSE button Kun laite on stop-tilassa, painiketta painamalla laite menee rec pause -tilaan. Äänitystasoa voidaan säätää rec pause -tilassa. Äänityksen ollessa käynnissä äänitys keskeytetään painiketta painamalla. 18. REC button Kun laite on stop-tilassa tai rec pause -tilassa, äänitys aloitetaan painiketta painamalla. Äänitys pysäytetään STOP-painiketta painamalla. Kun Manual Trk on päällä (ON), äänityksen aikana painiketta painamalla tallennetaan siihen mennessä äänitetty raita ja aloitetaan uusi raita. 19. REC indicator REC-valo palaa jatkuvasti, kun äänitys on käynnissä ja vilkkuu, kun äänitys on keskeytetty (rec pause -tila). 20. UNDO button Kun äänitys on pysäytetty, painiketta painamalla poistetaan viimeisin äänitetty raita.

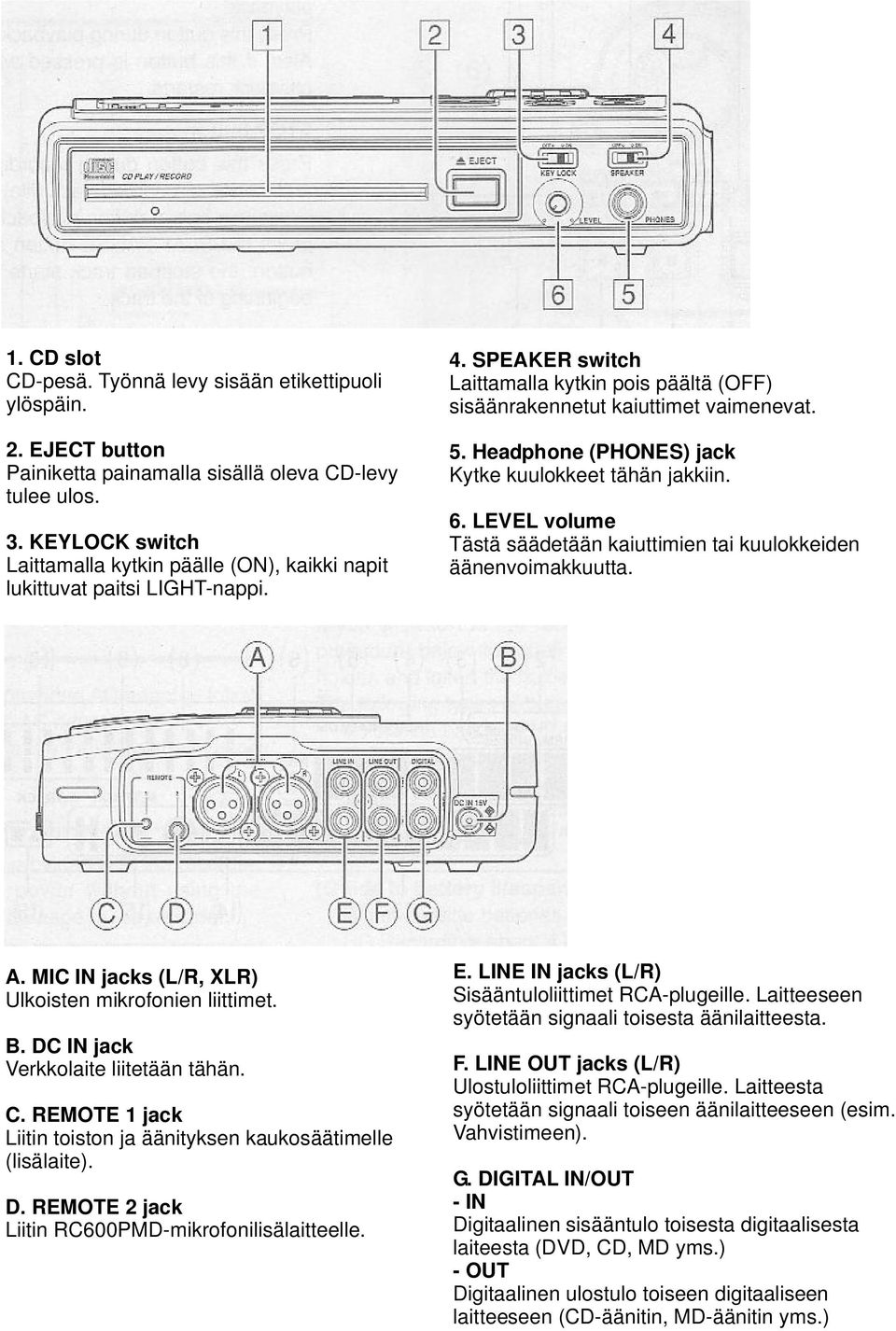

3 1. CD slot CD-pesä. Työnnä levy sisään etikettipuoli ylöspäin. 2. EJECT button Painiketta painamalla sisällä oleva CD-levy tulee ulos. 3. KEYLOCK switch Laittamalla kytkin päälle (ON), kaikki napit lukittuvat paitsi LIGHT-nappi. 4. SPEAKER switch Laittamalla kytkin pois päältä (OFF) sisäänrakennetut kaiuttimet vaimenevat. 5. Headphone (PHONES) jack Kytke kuulokkeet tähän jakkiin. 6. LEVEL volume Tästä säädetään kaiuttimien tai kuulokkeiden äänenvoimakkuutta. A. MIC IN jacks (L/R, XLR) Ulkoisten mikrofonien liittimet. B. DC IN jack Verkkolaite liitetään tähän. C. REMOTE 1 jack Liitin toiston ja äänityksen kaukosäätimelle (lisälaite). D. REMOTE 2 jack Liitin RC600PMD-mikrofonilisälaitteelle. E. LINE IN jacks (L/R) Sisääntuloliittimet RCA-plugeille. Laitteeseen syötetään signaali toisesta äänilaitteesta. F. LINE OUT jacks (L/R) Ulostuloliittimet RCA-plugeille. Laitteesta syötetään signaali toiseen äänilaitteeseen (esim. Vahvistimeen). G. DIGITAL IN/OUT - IN Digitaalinen sisääntulo toisesta digitaalisesta laiteesta (DVD, CD, MD yms.) - OUT Digitaalinen ulostulo toiseen digitaaliseen laitteeseen (CD-äänitin, MD-äänitin yms.)

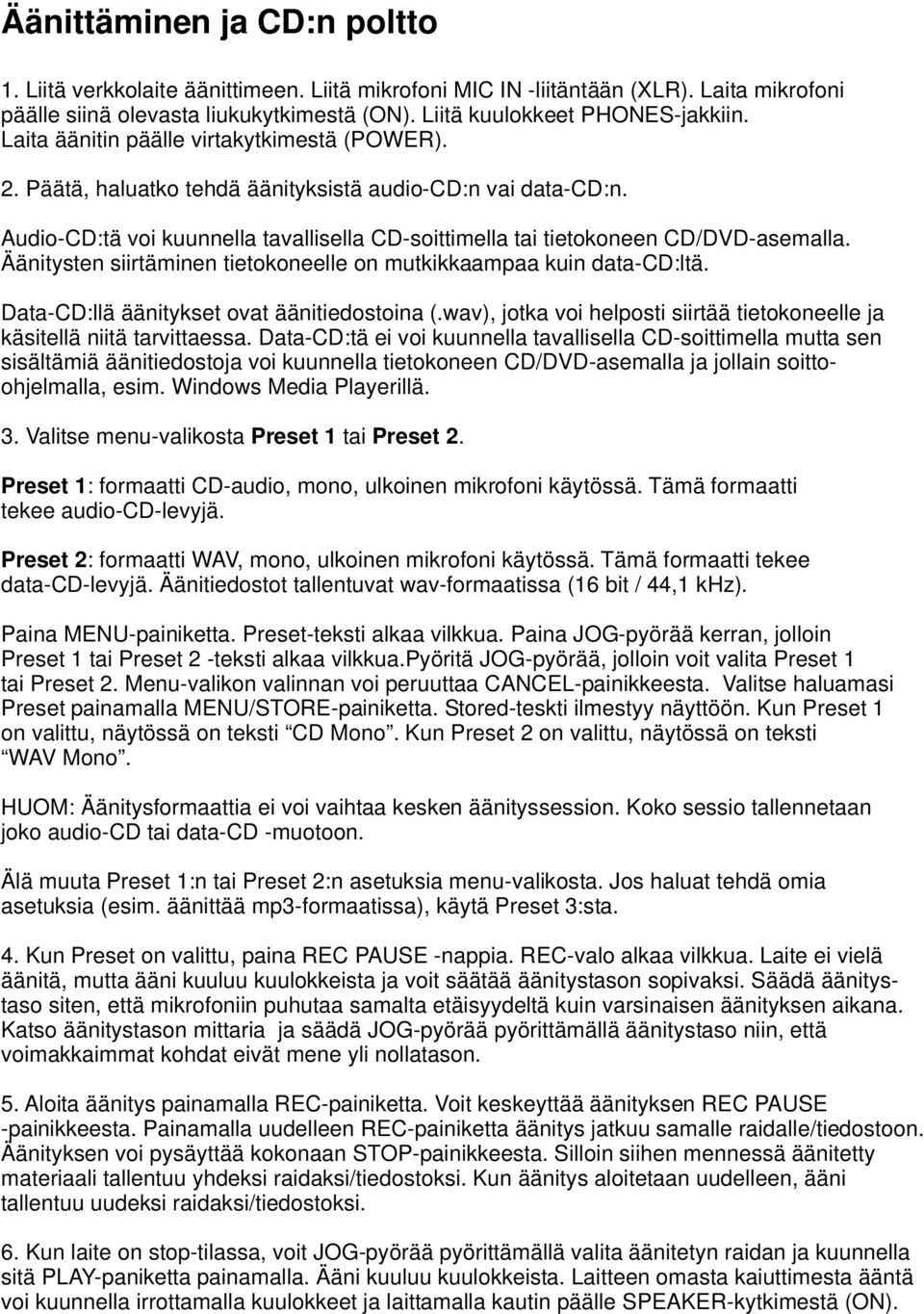

4 Äänittäminen ja CD:n poltto 1. Liitä verkkolaite äänittimeen. Liitä mikrofoni MIC IN -liitäntään (XLR). Laita mikrofoni päälle siinä olevasta liukukytkimestä (ON). Liitä kuulokkeet PHONES-jakkiin. Laita äänitin päälle virtakytkimestä (POWER). 2. Päätä, haluatko tehdä äänityksistä audio-cd:n vai data-cd:n. Audio-CD:tä voi kuunnella tavallisella CD-soittimella tai tietokoneen CD/DVD-asemalla. Äänitysten siirtäminen tietokoneelle on mutkikkaampaa kuin data-cd:ltä. Data-CD:llä äänitykset ovat äänitiedostoina (.wav), jotka voi helposti siirtää tietokoneelle ja käsitellä niitä tarvittaessa. Data-CD:tä ei voi kuunnella tavallisella CD-soittimella mutta sen sisältämiä äänitiedostoja voi kuunnella tietokoneen CD/DVD-asemalla ja jollain soittoohjelmalla, esim. Windows Media Playerillä. 3. Valitse menu-valikosta Preset 1 tai Preset 2. Preset 1: formaatti CD-audio, mono, ulkoinen mikrofoni käytössä. Tämä formaatti tekee audio-cd-levyjä. Preset 2: formaatti WAV, mono, ulkoinen mikrofoni käytössä. Tämä formaatti tekee data-cd-levyjä. Äänitiedostot tallentuvat wav-formaatissa (16 bit / 44,1 khz). Paina MENU-painiketta. Preset-teksti alkaa vilkkua. Paina JOG-pyörää kerran, jolloin Preset 1 tai Preset 2 -teksti alkaa vilkkua.pyöritä JOG-pyörää, jolloin voit valita Preset 1 tai Preset 2. Menu-valikon valinnan voi peruuttaa CANCEL-painikkeesta. Valitse haluamasi Preset painamalla MENU/STORE-painiketta. Stored-teskti ilmestyy näyttöön. Kun Preset 1 on valittu, näytössä on teksti CD Mono. Kun Preset 2 on valittu, näytössä on teksti WAV Mono. HUOM: Äänitysformaattia ei voi vaihtaa kesken äänityssession. Koko sessio tallennetaan joko audio-cd tai data-cd -muotoon. Älä muuta Preset 1:n tai Preset 2:n asetuksia menu-valikosta. Jos haluat tehdä omia asetuksia (esim. äänittää mp3-formaatissa), käytä Preset 3:sta. 4. Kun Preset on valittu, paina REC PAUSE -nappia. REC-valo alkaa vilkkua. Laite ei vielä äänitä, mutta ääni kuuluu kuulokkeista ja voit säätää äänitystason sopivaksi. Säädä äänitystaso siten, että mikrofoniin puhutaa samalta etäisyydeltä kuin varsinaisen äänityksen aikana. Katso äänitystason mittaria ja säädä JOG-pyörää pyörittämällä äänitystaso niin, että voimakkaimmat kohdat eivät mene yli nollatason. 5. Aloita äänitys painamalla REC-painiketta. Voit keskeyttää äänityksen REC PAUSE -painikkeesta. Painamalla uudelleen REC-painiketta äänitys jatkuu samalle raidalle/tiedostoon. Äänityksen voi pysäyttää kokonaan STOP-painikkeesta. Silloin siihen mennessä äänitetty materiaali tallentuu yhdeksi raidaksi/tiedostoksi. Kun äänitys aloitetaan uudelleen, ääni tallentuu uudeksi raidaksi/tiedostoksi. 6. Kun laite on stop-tilassa, voit JOG-pyörää pyörittämällä valita äänitetyn raidan ja kuunnella sitä PLAY-paniketta painamalla. Ääni kuuluu kuulokkeista. Laitteen omasta kaiuttimesta ääntä voi kuunnella irrottamalla kuulokkeet ja laittamalla kautin päälle SPEAKER-kytkimestä (ON).

5 7. Kun äänityssessio on valmis, se poltetaan CD:lle. Laita laite stop-tilaan painamalla STOPpainiketta. Laita tyhjä CD-R-levy sisään laitteeseen etikettipuoli ylöspäin. Näyttöön tulee teksti Make CD?. Paina MAKE CD -painiketta. Näyttöön tulee teksti Burn ja laite polttaa CD:n. Älä liikuta laitetta polton aikana. 8. Jos äänitettyä materiaalia tulee yhteen raitaan/tiedostoon enemmän kuin yhdelle CD:lle mahtuu, laite tekee automaattisesti uuden raidan/tiedoston aina 640 Mt:n jälkeen. CD:lle poltettaessa materiaali jaetaan useammalle CD:lle. Syötä laitteeseen uusi tyhjä CD, kun sitä näytössä pyydetään. 9. Kun poltto on valmis, CD tulee ulos laitteesta ja näyttöön teksti Complete. Tämän jälkeen laite kysyy More copy? ja näytössä vilkkuu teksti NO. Ellet halua tehdä useampaa kopiota, varmista valinta painamalla JOG-pyörää. Jos haluat tehdä useammaan kopion, pyöritä JOG-pyörää, jolloin valinnaksi vaihtuu YES ja paina JOGpyörää. Syötä laitteeseen uusi tyhjä CD-levy. 10. Kun olet valinnut More copy? -kysymykseen vastaukseksi NO, laite kysyy, tyhjennetäänkö kovalevy. Näytössä lukee HD clear ja vilkkuu NO. Pyöritä JOG-pyörää ja valitse YES. Tyhjennä kovalevy painamalla JOG-pyörää, kun valinta on YES. Laitteen kovalevyltä poistuu kaikki sinne äänitetty materiaali. Laita virta pois päältä POWER-kytkimestä.
