1 / Rätt Kraftförsörjning KÄYTTÖOHJE Vakiojännitevaraaja RKAS sin 1

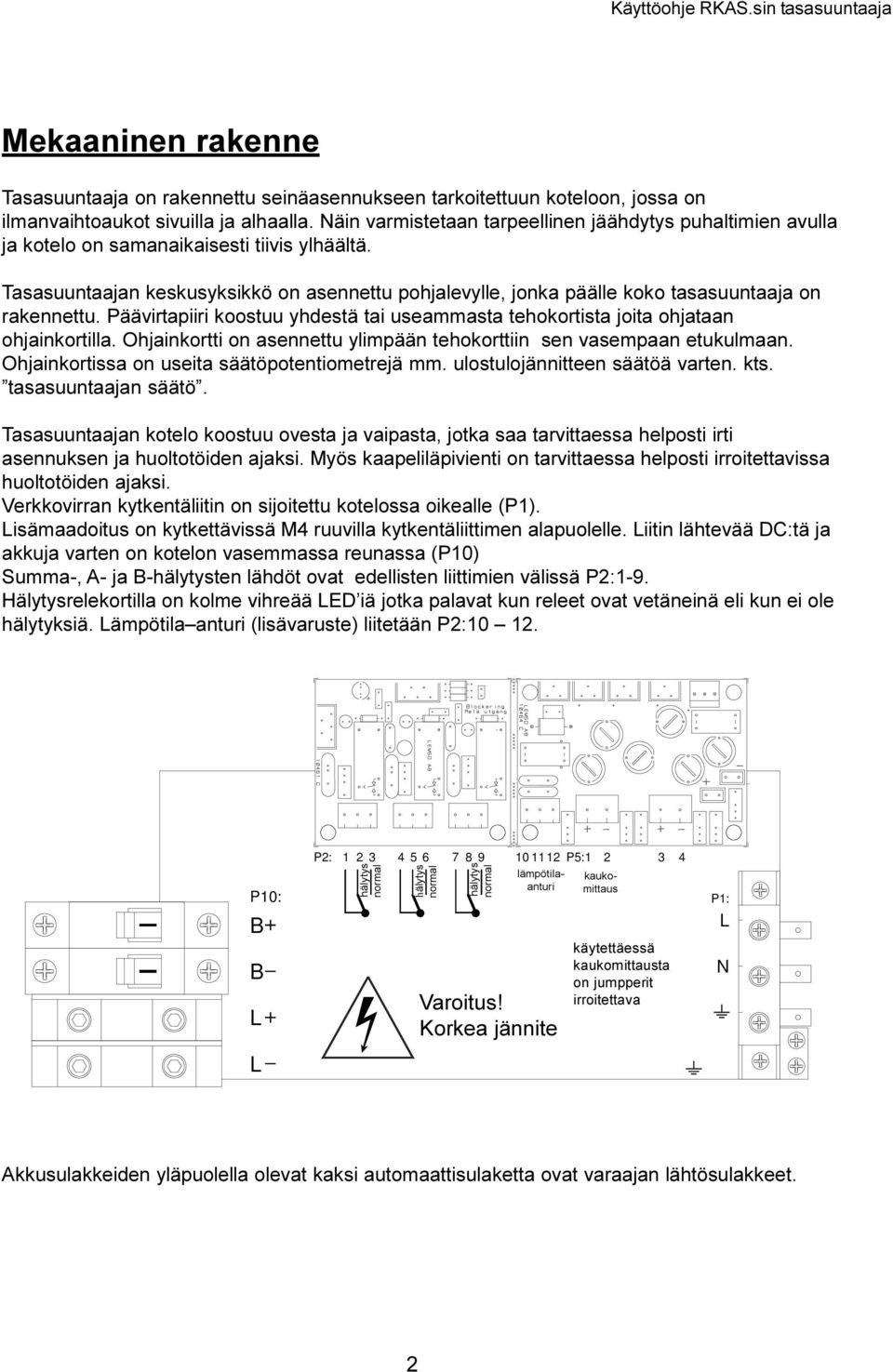

2 Mekaaninen rakenne Tasasuuntaaja on rakennettu seinäasennukseen tarkoitettuun koteloon, jossa on ilmanvaihtoaukot sivuilla ja alhaalla Näin varmistetaan tarpeellinen jäähdytys puhaltimien avulla ja kotelo on samanaikaisesti tiivis ylhäältä Tasasuuntaajan keskusyksikkö on asennettu pohjalevylle, jonka päälle koko tasasuuntaaja on rakennettu Päävirtapiiri koostuu yhdestä tai useammasta tehokortista joita ohjataan ohjainkortilla Ohjainkortti on asennettu ylimpään tehokorttiin sen vasempaan etukulmaan Ohjainkortissa on useita säätöpotentiometrejä mm ulostulojännitteen säätöä varten kts tasasuuntaajan säätö Tasasuuntaajan kotelo koostuu ovesta ja vaipasta, jotka saa tarvittaessa helposti irti asennuksen ja huoltotöiden ajaksi Myös kaapeliläpivienti on tarvittaessa helposti irroitettavissa huoltotöiden ajaksi Verkkovirran kytkentäliitin on sijoitettu kotelossa oikealle (P1) Lisämaadoitus on kytkettävissä M4 ruuvilla kytkentäliittimen alapuolelle Liitin lähtevää DC:tä ja akkuja varten on kotelon vasemmassa reunassa (P10) Summa-, A- ja B-hälytysten lähdöt ovat edellisten liittimien välissä P2:1-9 Hälytysrelekortilla on kolme vihreää LED iä jotka palavat kun releet ovat vetäneinä eli kun ei ole hälytyksiä Lämpötila anturi (lisävaruste) liitetään P2:10 12 P10: B B L L P2: P5: lämpötilaanturi Temp.- givare/sensor Remote kaukomittaus sense Vid anslutning av Remote sense, avlägsna överkopplingarna. Summalarm larm larm used, remove the jumpers. B- A- When Remote sense is käytettäessä kaukomittausta on jumpperit irroitettava hälytys Larm normal Normal hälytys Larm normal Normal hälytys Larm normal Normal Varning! Varoitus! Warning! Hög spänning. High voltage. Korkea jännite P1: L N Akkusulakkeiden yläpuolella olevat kaksi automaattisulaketta ovat varaajan lähtösulakkeet 2

3 Kotelon yläosaan on asennettu piirikortti hälytyksille ja mittauksille Profiiliin on liimattu kestävä etupaneeli Etupaneeli on näkyvissä myös tasasuuntaajan oven ollessa suljettuna OK Effekt Teho / Power 100%! Imax Virtaraja Current regulated U I V 75% k <U> Blockering Esto / Inhibit k U/I/ k 1 U>> U<< 50% 25% A-hälytys A-Alarm Summahälytys -Alarm B-Alarm B-hälytys Drift Operation 0 C / Pikavaraus Forcerad Laddning HR Charge Päälle/pois Line P1 P2 P3 P4 P5 GND Paneelin oikeassa reunassa on virtakytkin päälle-pois kytkentää varten Virtakytkimen vasemmalla puolella on vihreä LED (päällä), sen palaessa tehokortti on päällä, joka normaalisti tarkoittaa että myös verkkovirta on kytkettynä HUOM vaikka LED ei palakaan, se ei välttämätta merkitse että laite on jännitteetön! LED in yläpuolella on kaksi naparuuvia, tasasuuntaajan jännitteen mittaukseen ulkoisen volttimittarin avulla Paneelin keskellä on näyttö, josta näkee varaajan ulostulojännitteen tai virran sekä maavastuksen plus- ja miinuspuolella Näytettävä tieto indikoidaan näytön oikealla puolella olevilla 4 LED llä Painamalla U/I/KW painiketta voi näyttöa selata Maavastuksen mittaus voi tapahtua välillä 100 kw 1000 kw (1 mw) Alle 100 kw arvot näytetään 90 ja yli 1000 kw arvot näytetään 999 Paneelin vasemmassa reunassa on merkkivalot eri hälytyksille Kahden merkkivalorivin alapuolella on LEDTESTI/KUITTAUS-painonappi Nappia painettaessa syttyvät kaikki etupaneelin LED it testiä varten (järjestyksessa vasemmalta oikealle) ja sen lisäksi kuitataan A-, B- ja summahälytys releet Kaikki hälytykset paitsi maavuoto on kytketty A-hälytykseen Maavuotohälytys on kytketty B- hälytykseen Sekä A- että B-hälytys ohjaavat summahälytystä A-, B- ja summahälytys menevät päälle kun hälytyksen alkamisesta valittu viiveaika on kulunut ja jos hälytys on vielä tällöin on aktiivinen Hälytysreleet kuitataan painamalla KUITTAUSpainiketta Mikäli hälytykset vielä tällöinkin ovat aktiivisia niin hälytysreleet avautuvat (hälytys on aktiivinen) ohjelmoidun viiveen jälkeen 3

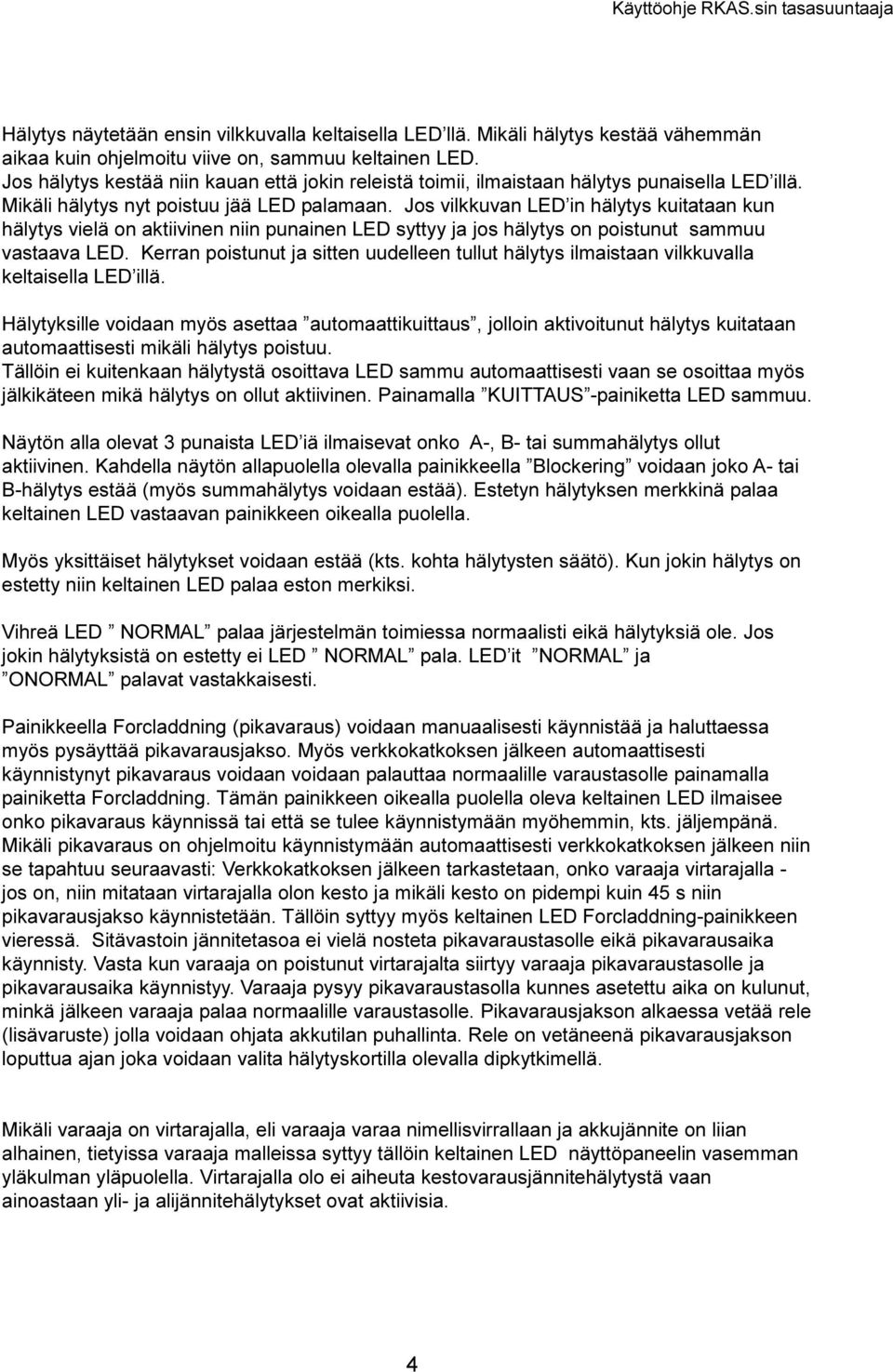

4 Hälytys näytetään ensin vilkkuvalla keltaisella LED llä Mikäli hälytys kestää vähemmän aikaa kuin ohjelmoitu viive on, sammuu keltainen LED Jos hälytys kestää niin kauan että jokin releistä toimii, ilmaistaan hälytys punaisella LED illä Mikäli hälytys nyt poistuu jää LED palamaan Jos vilkkuvan LED in hälytys kuitataan kun hälytys vielä on aktiivinen niin punainen LED syttyy ja jos hälytys on poistunut sammuu vastaava LED Kerran poistunut ja sitten uudelleen tullut hälytys ilmaistaan vilkkuvalla keltaisella LED illä Hälytyksille voidaan myös asettaa automaattikuittaus, jolloin aktivoitunut hälytys kuitataan automaattisesti mikäli hälytys poistuu Tällöin ei kuitenkaan hälytystä osoittava LED sammu automaattisesti vaan se osoittaa myös jälkikäteen mikä hälytys on ollut aktiivinen Painamalla KUITTAUS -painiketta LED sammuu Näytön alla olevat 3 punaista LED iä ilmaisevat onko A-, B- tai summahälytys ollut aktiivinen Kahdella näytön allapuolella olevalla painikkeella Blockering voidaan joko A- tai B-hälytys estää (myös summahälytys voidaan estää) Estetyn hälytyksen merkkinä palaa keltainen LED vastaavan painikkeen oikealla puolella Myös yksittäiset hälytykset voidaan estää (kts kohta hälytysten säätö) Kun jokin hälytys on estetty niin keltainen LED palaa eston merkiksi Vihreä LED NORMAL palaa järjestelmän toimiessa normaalisti eikä hälytyksiä ole Jos jokin hälytyksistä on estetty ei LED NORMAL pala LED it NORMAL ja ONORMAL palavat vastakkaisesti Painikkeella Forcladdning (pikavaraus) voidaan manuaalisesti käynnistää ja haluttaessa myös pysäyttää pikavarausjakso Myös verkkokatkoksen jälkeen automaattisesti käynnistynyt pikavaraus voidaan voidaan palauttaa normaalille varaustasolle painamalla painiketta Forcladdning Tämän painikkeen oikealla puolella oleva keltainen LED ilmaisee onko pikavaraus käynnissä tai että se tulee käynnistymään myöhemmin, kts jäljempänä Mikäli pikavaraus on ohjelmoitu käynnistymään automaattisesti verkkokatkoksen jälkeen niin se tapahtuu seuraavasti: Verkkokatkoksen jälkeen tarkastetaan, onko varaaja virtarajalla - jos on, niin mitataan virtarajalla olon kesto ja mikäli kesto on pidempi kuin 45 s niin pikavarausjakso käynnistetään Tällöin syttyy myös keltainen LED Forcladdning-painikkeen vieressä Sitävastoin jännitetasoa ei vielä nosteta pikavaraustasolle eikä pikavarausaika käynnisty Vasta kun varaaja on poistunut virtarajalta siirtyy varaaja pikavaraustasolle ja pikavarausaika käynnistyy Varaaja pysyy pikavaraustasolla kunnes asetettu aika on kulunut, minkä jälkeen varaaja palaa normaalille varaustasolle Pikavarausjakson alkaessa vetää rele (lisävaruste) jolla voidaan ohjata akkutilan puhallinta Rele on vetäneenä pikavarausjakson loputtua ajan joka voidaan valita hälytyskortilla olevalla dipkytkimellä Mikäli varaaja on virtarajalla, eli varaaja varaa nimellisvirrallaan ja akkujännite on liian alhainen, tietyissa varaaja malleissa syttyy tällöin keltainen LED näyttöpaneelin vasemman yläkulman yläpuolella Virtarajalla olo ei aiheuta kestovarausjännitehälytystä vaan ainoastaan yli- ja alijännitehälytykset ovat aktiivisia 4

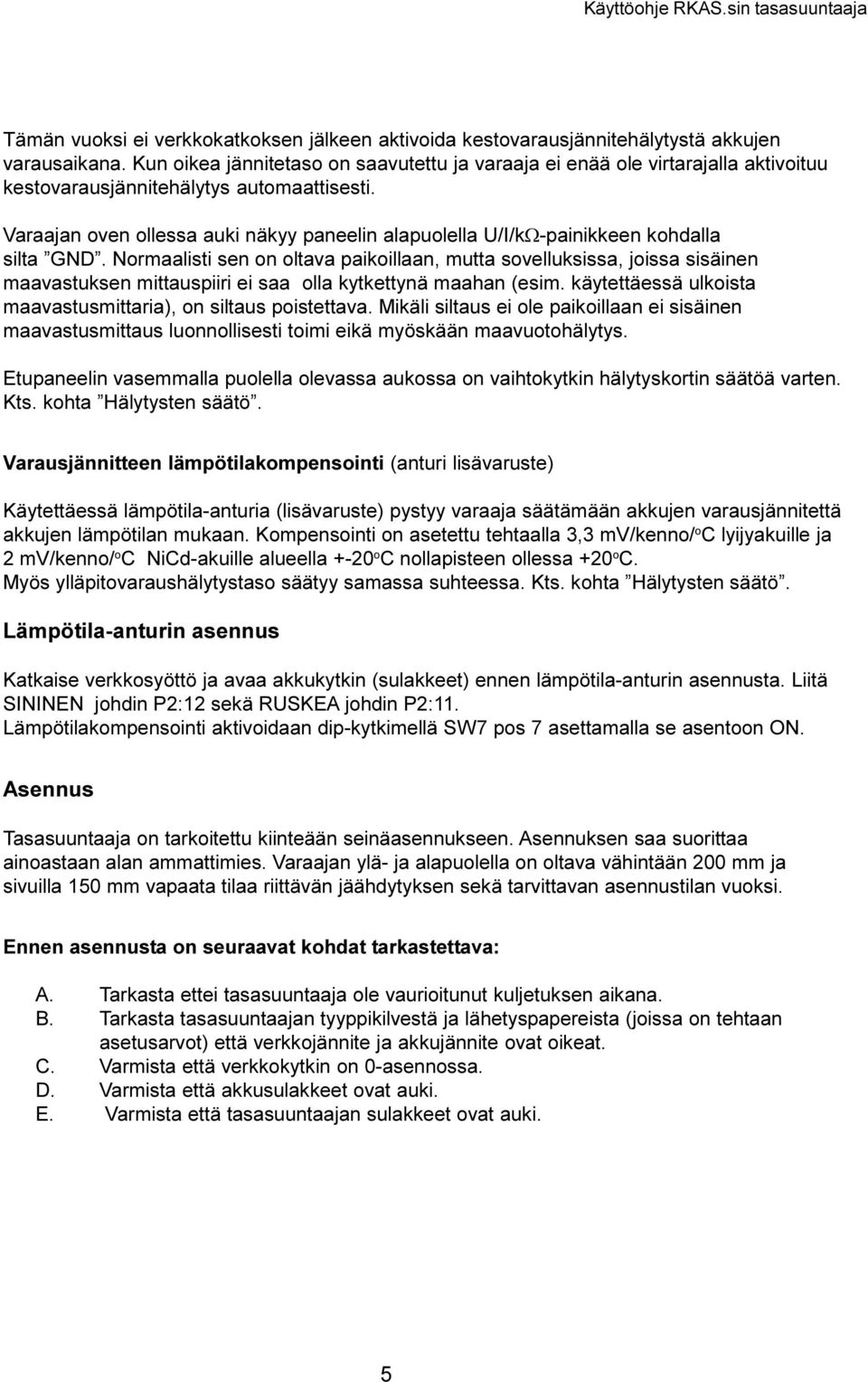

5 Tämän vuoksi ei verkkokatkoksen jälkeen aktivoida kestovarausjännitehälytystä akkujen varausaikana Kun oikea jännitetaso on saavutettu ja varaaja ei enää ole virtarajalla aktivoituu kestovarausjännitehälytys automaattisesti Varaajan oven ollessa auki näkyy paneelin alapuolella U/I/kW-painikkeen kohdalla silta GND Normaalisti sen on oltava paikoillaan, mutta sovelluksissa, joissa sisäinen maavastuksen mittauspiiri ei saa olla kytkettynä maahan (esim käytettäessä ulkoista maavastusmittaria), on siltaus poistettava Mikäli siltaus ei ole paikoillaan ei sisäinen maavastusmittaus luonnollisesti toimi eikä myöskään maavuotohälytys Etupaneelin vasemmalla puolella olevassa aukossa on vaihtokytkin hälytyskortin säätöä varten Kts kohta Hälytysten säätö Varausjännitteen lämpötilakompensointi (anturi lisävaruste) Käytettäessä lämpötila-anturia (lisävaruste) pystyy varaaja säätämään akkujen varausjännitettä akkujen lämpötilan mukaan Kompensointi on asetettu tehtaalla 3,3 mv/kenno/ o C lyijyakuille ja 2 mv/kenno/ o C NiCd-akuille alueella +-20 o C nollapisteen ollessa +20 o C Myös ylläpitovaraushälytystaso säätyy samassa suhteessa Kts kohta Hälytysten säätö Lämpötila-anturin asennus Katkaise verkkosyöttö ja avaa akkukytkin (sulakkeet) ennen lämpötila-anturin asennusta Liitä SININEN johdin P2:12 sekä RUSKEA johdin P2:11 Lämpötilakompensointi aktivoidaan dip-kytkimellä SW7 pos 7 asettamalla se asentoon ON Asennus Tasasuuntaaja on tarkoitettu kiinteään seinäasennukseen Asennuksen saa suorittaa ainoastaan alan ammattimies Varaajan ylä- ja alapuolella on oltava vähintään 200 mm ja sivuilla 150 mm vapaata tilaa riittävän jäähdytyksen sekä tarvittavan asennustilan vuoksi Ennen asennusta on seuraavat kohdat tarkastettava: A Tarkasta ettei tasasuuntaaja ole vaurioitunut kuljetuksen aikana B Tarkasta tasasuuntaajan tyyppikilvestä ja lähetyspapereista (joissa on tehtaan asetusarvot) että verkkojännite ja akkujännite ovat oikeat C Varmista että verkkokytkin on 0-asennossa D Varmista että akkusulakkeet ovat auki E Varmista että tasasuuntaajan sulakkeet ovat auki 5

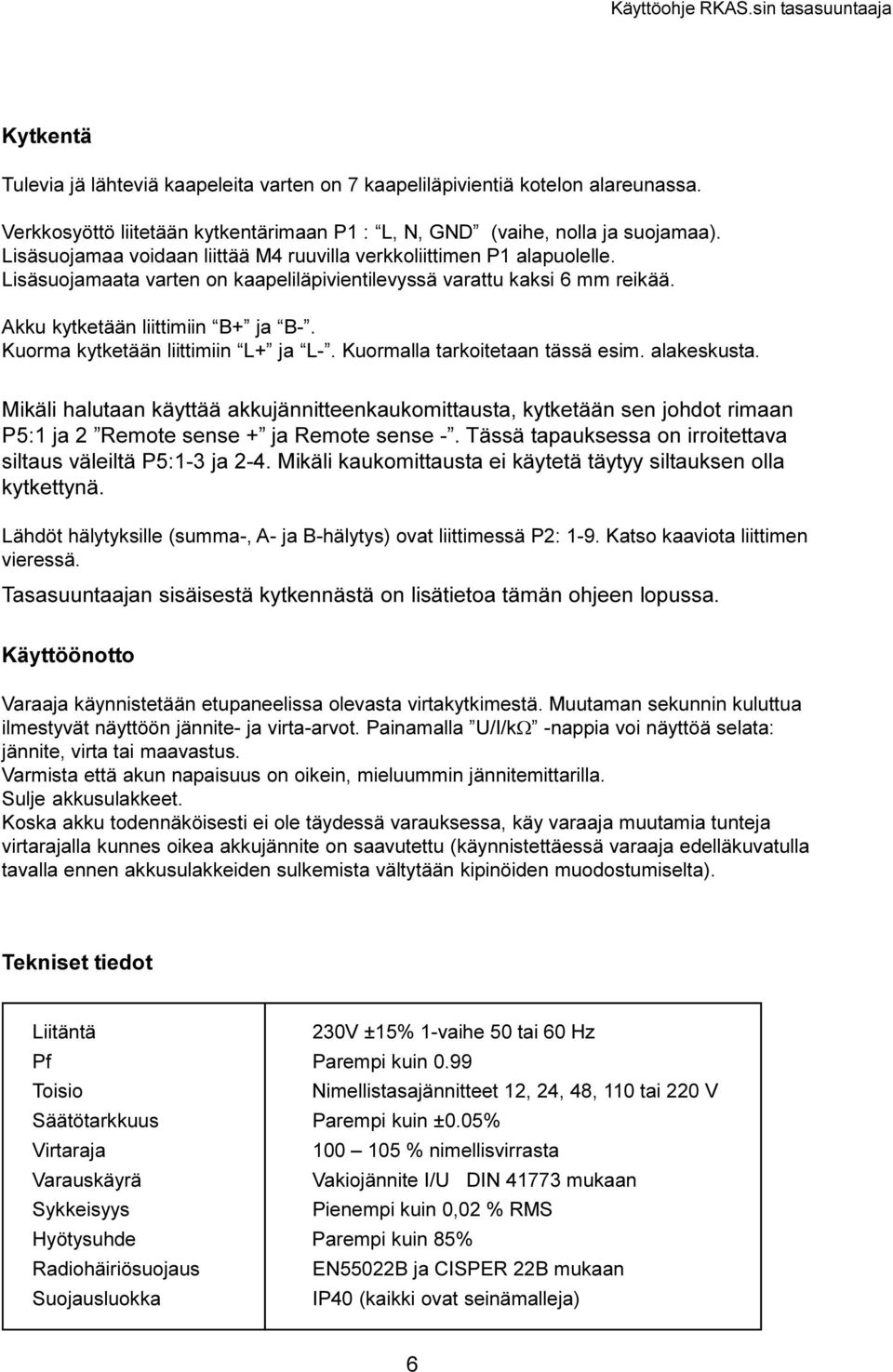

6 Kytkentä Tulevia jä lähteviä kaapeleita varten on 7 kaapeliläpivientiä kotelon alareunassa Verkkosyöttö liitetään kytkentärimaan P1 : L, N, GND (vaihe, nolla ja suojamaa) Lisäsuojamaa voidaan liittää M4 ruuvilla verkkoliittimen P1 alapuolelle Lisäsuojamaata varten on kaapeliläpivientilevyssä varattu kaksi 6 mm reikää Akku kytketään liittimiin B+ ja B- Kuorma kytketään liittimiin L+ ja L- Kuormalla tarkoitetaan tässä esim alakeskusta Mikäli halutaan käyttää akkujännitteenkaukomittausta, kytketään sen johdot rimaan P5:1 ja 2 Remote sense + ja Remote sense - Tässä tapauksessa on irroitettava siltaus väleiltä P5:1-3 ja 2-4 Mikäli kaukomittausta ei käytetä täytyy siltauksen olla kytkettynä Lähdöt hälytyksille (summa-, A- ja B-hälytys) ovat liittimessä P2: 1-9 Katso kaaviota liittimen vieressä Tasasuuntaajan sisäisestä kytkennästä on lisätietoa tämän ohjeen lopussa Käyttöönotto Varaaja käynnistetään etupaneelissa olevasta virtakytkimestä Muutaman sekunnin kuluttua ilmestyvät näyttöön jännite- ja virta-arvot Painamalla U/I/kW -nappia voi näyttöä selata: jännite, virta tai maavastus Varmista että akun napaisuus on oikein, mieluummin jännitemittarilla Sulje akkusulakkeet Koska akku todennäköisesti ei ole täydessä varauksessa, käy varaaja muutamia tunteja virtarajalla kunnes oikea akkujännite on saavutettu (käynnistettäessä varaaja edelläkuvatulla tavalla ennen akkusulakkeiden sulkemista vältytään kipinöiden muodostumiselta) Tekniset tiedot Liitäntä 230V ±15% 1-vaihe 50 tai 60 Hz Pf Parempi kuin 0 99 Toisio Nimellistasajännitteet 12, 24, 48, 110 tai 220 V Säätötarkkuus Parempi kuin ±0 05% Virtaraja % nimellisvirrasta Varauskäyrä Vakiojännite I/U DIN mukaan Sykkeisyys Pienempi kuin 0,02 % RMS Hyötysuhde Parempi kuin 85% Radiohäiriösuojaus EN55022B ja CISPER 22B mukaan Suojausluokka IP40 (kaikki ovat seinämalleja) 6

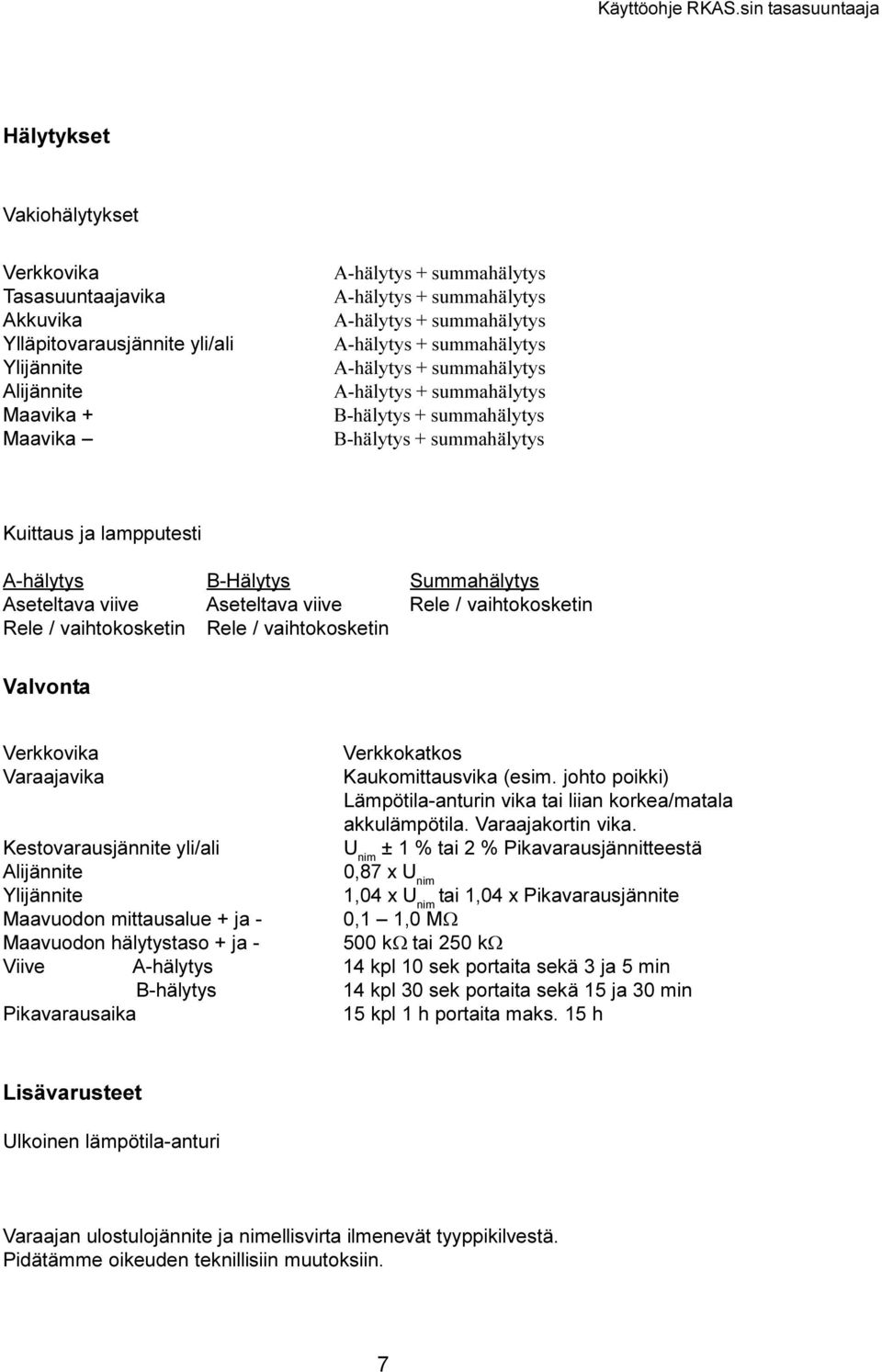

7 Hälytykset Vakiohälytykset Verkkovika Tasasuuntaajavika Akkuvika Ylläpitovarausjännite yli/ali Ylijännite Alijännite Maavika + Maavika A-hälytys + summahälytys A-hälytys + summahälytys A-hälytys + summahälytys A-hälytys + summahälytys A-hälytys + summahälytys A-hälytys + summahälytys B-hälytys + summahälytys B-hälytys + summahälytys Kuittaus ja lampputesti A-hälytys B-Hälytys Summahälytys Aseteltava viive Aseteltava viive Rele / vaihtokosketin Rele / vaihtokosketin Rele / vaihtokosketin Valvonta Verkkovika Verkkokatkos Varaajavika Kaukomittausvika (esim johto poikki) Lämpötila-anturin vika tai liian korkea/matala akkulämpötila Varaajakortin vika jännite yli/ali U nim ± 1 % tai 2 % Pikavarausjännitteestä Alijännite 0,87 x U nim Ylijännite 1,04 x U nim tai 1,04 x Pikavarausjännite Maavuodon mittausalue + ja - 0,1 1,0 MW Maavuodon hälytystaso + ja kw tai 250 kw Viive A-hälytys 14 kpl 10 sek portaita sekä 3 ja 5 min B-hälytys 14 kpl 30 sek portaita sekä 15 ja 30 min Pikavarausaika 15 kpl 1 h portaita maks 15 h Lisävarusteet Ulkoinen lämpötila-anturi Varaajan ulostulojännite ja nimellisvirta ilmenevät tyyppikilvestä Pidätämme oikeuden teknillisiin muutoksiin 7

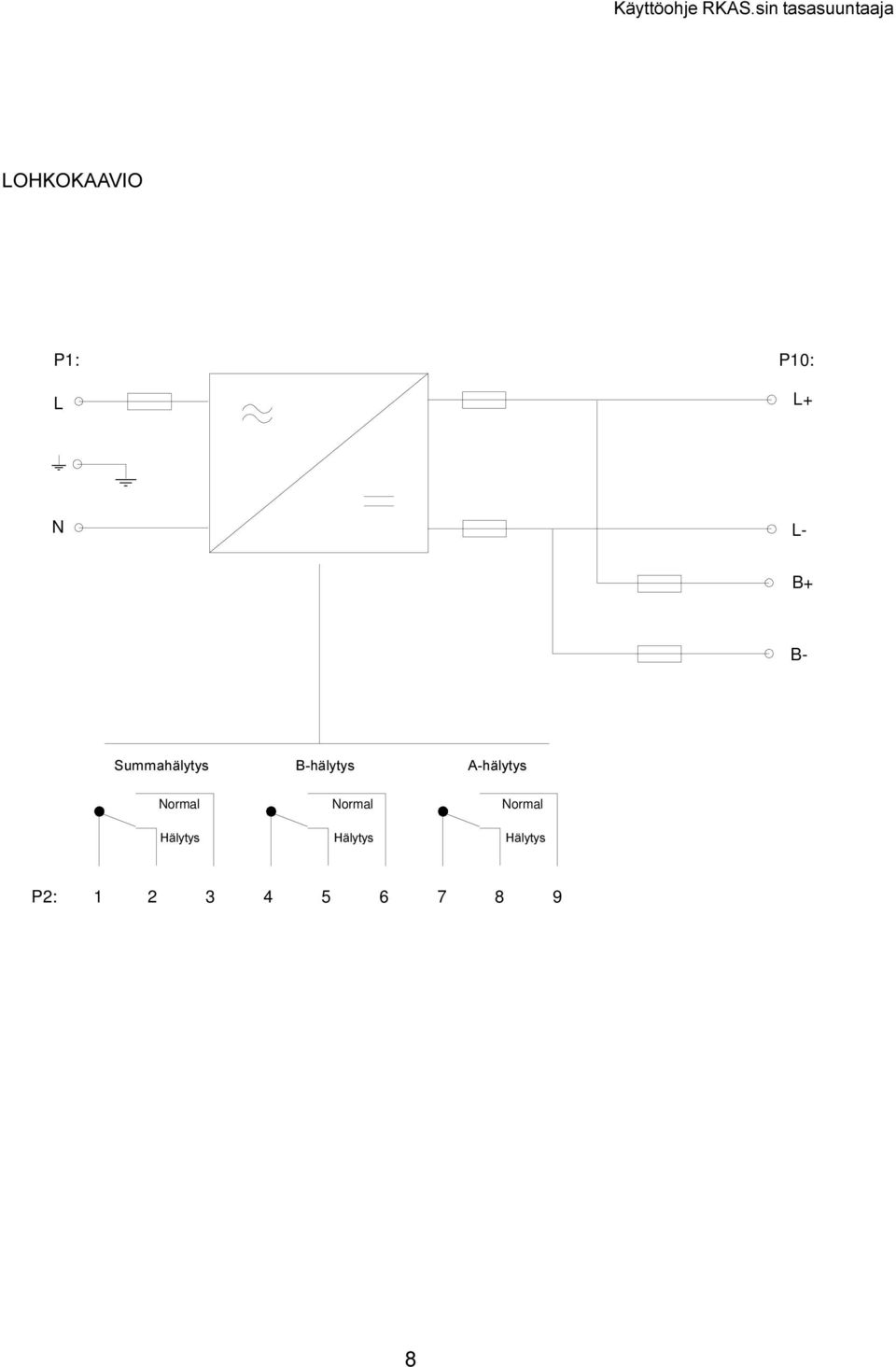

8 LOHKOKAAVIO P1: L P10: L+ N L- B+ B- Summa-larm Summahälytys B-hälytys B-larm A-larm A-hälytys Normal Normal Normal Hälytys Larm Hälytys Larm Hälytys Larm P2:

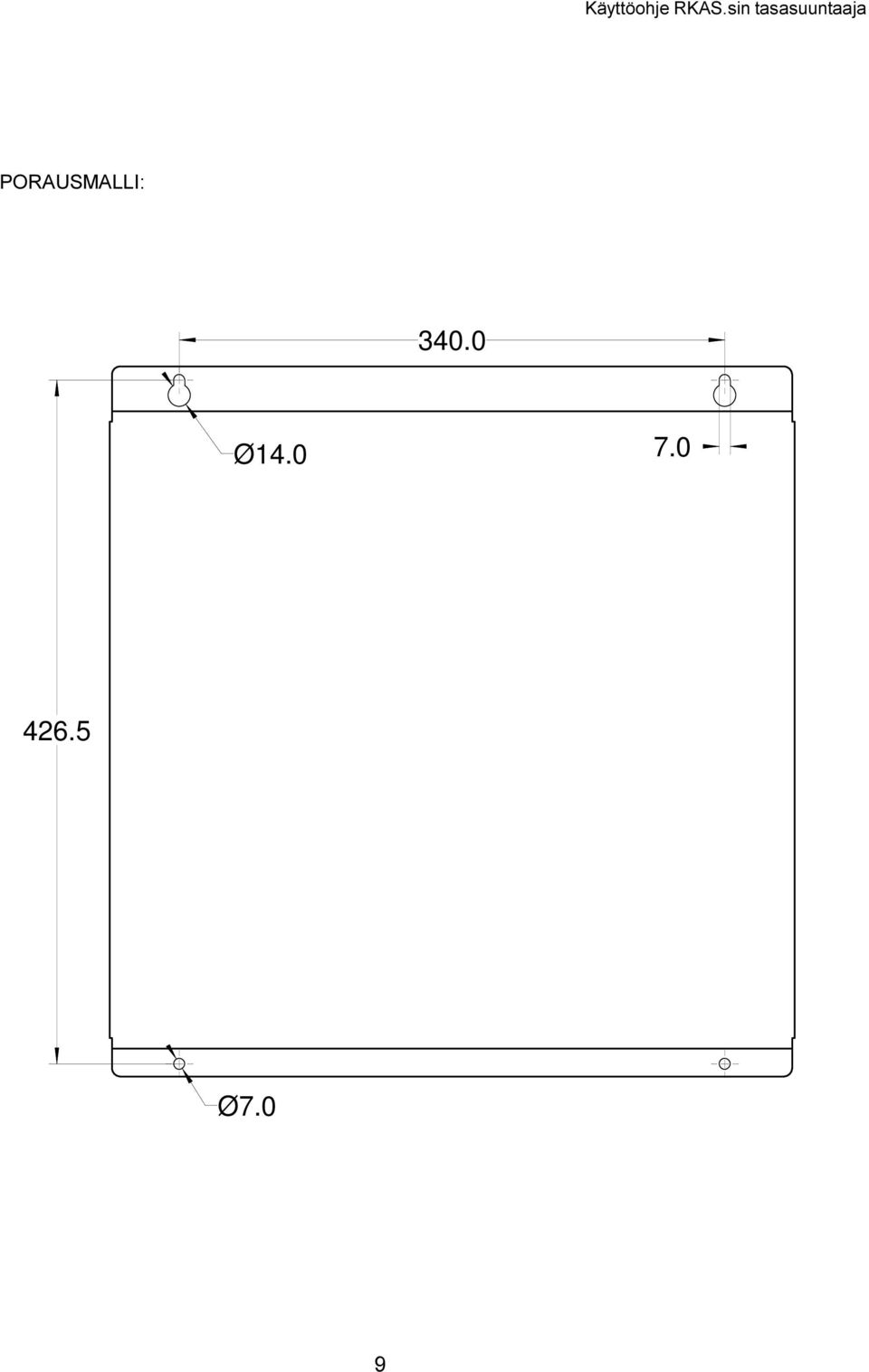

9 PORAUSMALLI: Ø Ø7.0 9

10 Sulaketaulukko Huom! Kaikki sulakkeet ovat 5 x 20 mm / suuri katkaisukyky (1500A) Rele/sulakekortti (sijaitsee asennuslevyllä tulo- ja lähtöliittimien välissä) 12V V F1500mAT 500mAT F2 500mAT 500mAT F3 500mAT 500mAT F4 500mAT 500mAT F5 1,6AT 800mAT F6 1,6AT 800mAT Tehokortti F16 3AT F2 F3 6 3AT 125mAF Mikäli jokin sulakkeista on palanut, on todennäköistä että sulakkeen vaihdolla saadaan laitteisto toimintakuntoon vain väliaikaisesti Tämän vuoksi suosittelemme laitteen lähettämistä aina korjattavaksi sulakkeen vaihtamisen sijaan 10

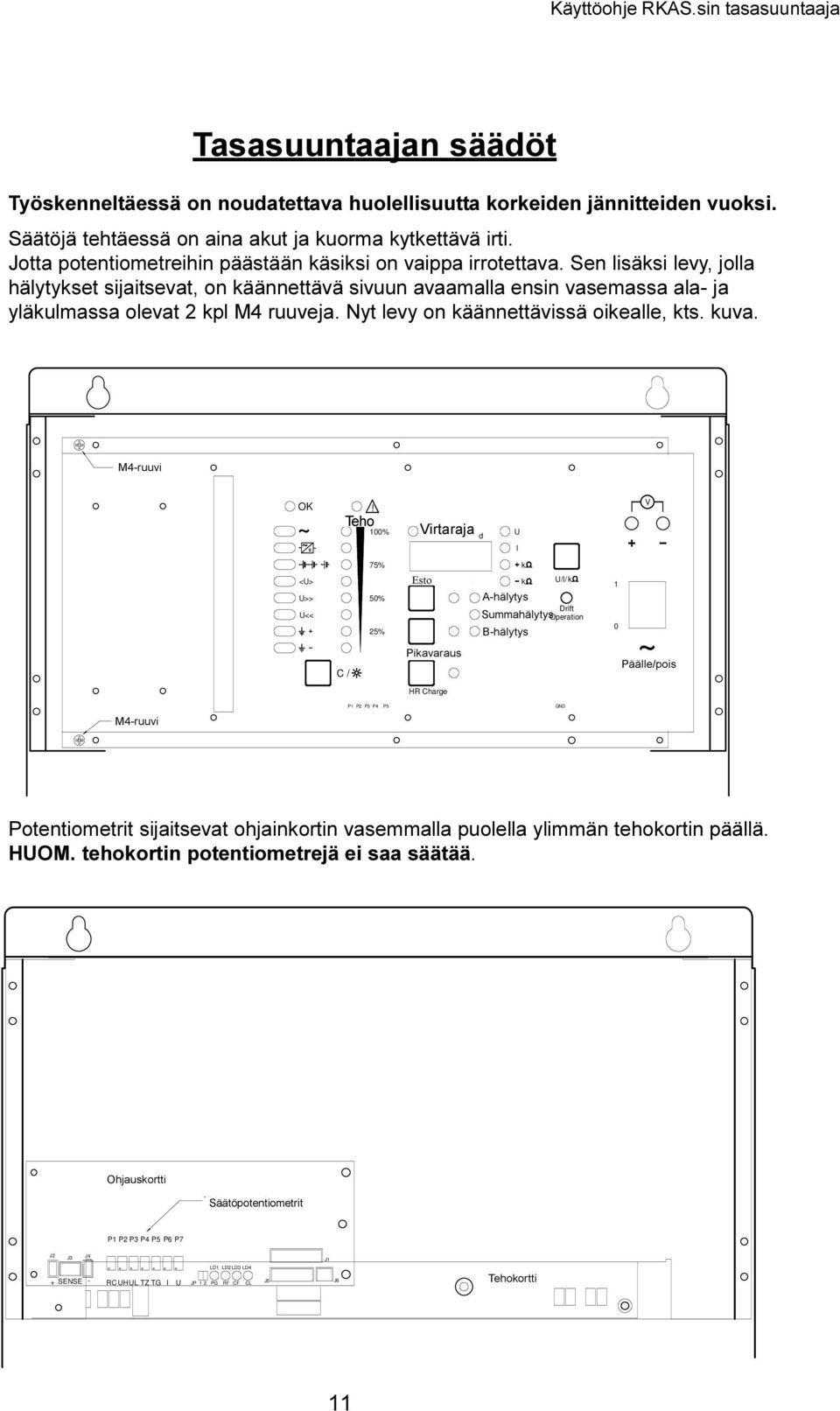

11 Tasasuuntaajan säädöt Työskenneltäessä on noudatettava huolellisuutta korkeiden jännitteiden vuoksi Säätöjä tehtäessä on aina akut ja kuorma kytkettävä irti Jotta potentiometreihin päästään käsiksi on vaippa irrotettava Sen lisäksi levy, jolla hälytykset sijaitsevat, on käännettävä sivuun avaamalla ensin vasemassa ala- ja yläkulmassa olevat 2 kpl M4 ruuveja Nyt levy on käännettävissä oikealle, kts kuva M4-ruuvi skruv OK Effekt / Power 100%! Teho Virtaraja Imax Current regulated U I V <U> U>> U<< 75% 50% 25% Blockering Esto / Inhibit k k U/I/ k A-hälytys A-Alarm Drift Summahälytys -Alarm Operation B-hälytys B-Alarm 1 0 C / Pikavaraus Forcerad Laddning Line Päälle/pois HR Charge M4-ruuvi skruv P1 P2 P3 P4 P5 GND Potentiometrit sijaitsevat ohjainkortin vasemmalla puolella ylimmän tehokortin päällä HUOM tehokortin potentiometrejä ei saa säätää Ohjauskortti Styrkort Trim Säätöpotentiometrit potentiometrar P1 P2 P3 P4 P5 P6 P7 J2 J3 J4 J1 + SENSE - RC UHUL TZ TG I U LD1 LD2 LD3 LD4 JP 1 2 PG RF CF CL J5 J6 Tehokortti Effektkort 11

12 Säätöjä tehtäessä on taulukot 11604/11605/11606/11607 ja (käytettävästä jännitteestä riippuen) oltava käsillä, sillä ainoastaan niissä olevia varausjännitteitä voidaan käyttää ilman että tasasuuntaaja hälyttää HUOM Mikäli varausjännitettä muutetaan uuteen arvoon ts otetaan taukon joku toinen rivi, on myös hälytyskortti säädettävä vastaamaan uutta varausjännitettä Ohje: Säädettäessä ulostulojännitettä saadaan näytössä oleva jännitelukema tarkemmaksi asettamalla SW8:8 ON asentoon kts Hälytysten säätö Huom Arvot, joita normaalisti on säädettävä, ovat: Ulostulojännite U P7, Pikavaraustaso H P2 ja akkutestin taso L P3 Muiden potentiometrien arvoja ei normaalisti tarvitse muuttaa Ulostulojännite U P7 Potentiometrillä U säädetään ulostulojännite, jolle on sovitettu vastaava hälytystaso (valittavissa on 32 hälytystasoa, valinta tapahtuu kytkimillä SW5 ja SW7:1) Katso kohta Hälytysten säätö Ulostulojännitteen mittaus tapahtuu etupaneelin jänniteulostulosta Ulostulojännitettä säädettäessä on kytkin SW7:7 (varausjännitteen lämpötilakompensointi) oltava vasemmalla eli OFF-asennossa Säädön jälkeen on kytkin palautettava ON-asentoon, mikäli se oli siinä ennen säädön aloittamista Pikavaraustaso UH P2 Säädettäessä on varaaja oltava asetettuna pikavaraukselle etupaneelin painikkeella Forc, jolloin painikkeen vieressä oleva keltainen LED syttyy Tällöin kytkin SW6 on oltava jossain muussa asennossa kuin 0 ja SW8:2 on oltava ON -asennossa, eli oikealla Säädön jälkeen on SW6 ja SW8:2 palautettava alkuperäisiin asentoihinsa mikäli niitä muutettiin säätöä aloitettaessa HUOM Pikavaraustaso on asetettava hälytystasoa vastaavaksi, muutoin aikaansaadaan jännitehälytys kts kohta Hälytysten säätö Akkutestitason säätö UL P3 Toimintoa käytetään mahdollisen akkuvian mittaukseen Säädettäessä on varaajan oltava asetettuna akkutestille asettamalla SW8:7 ON-asentoon, eli oikealle (simuloi akkutestiä) Nyt voidaan ulostulojännite säätää oikealle tasolle potentiometrillä P3 Taso on oltava 0,852 x säädetty ulostulojännite Esim 110 V:n järjestelmä, kennojännite 2,27 V, 54 kennoa, ulostulojännite 122,58 V Säädetty taso on oltava 122,58 V x 0,852 = 104,4 V SW8:7 on palautettava OFF-asentoon säädön jälkeen 12

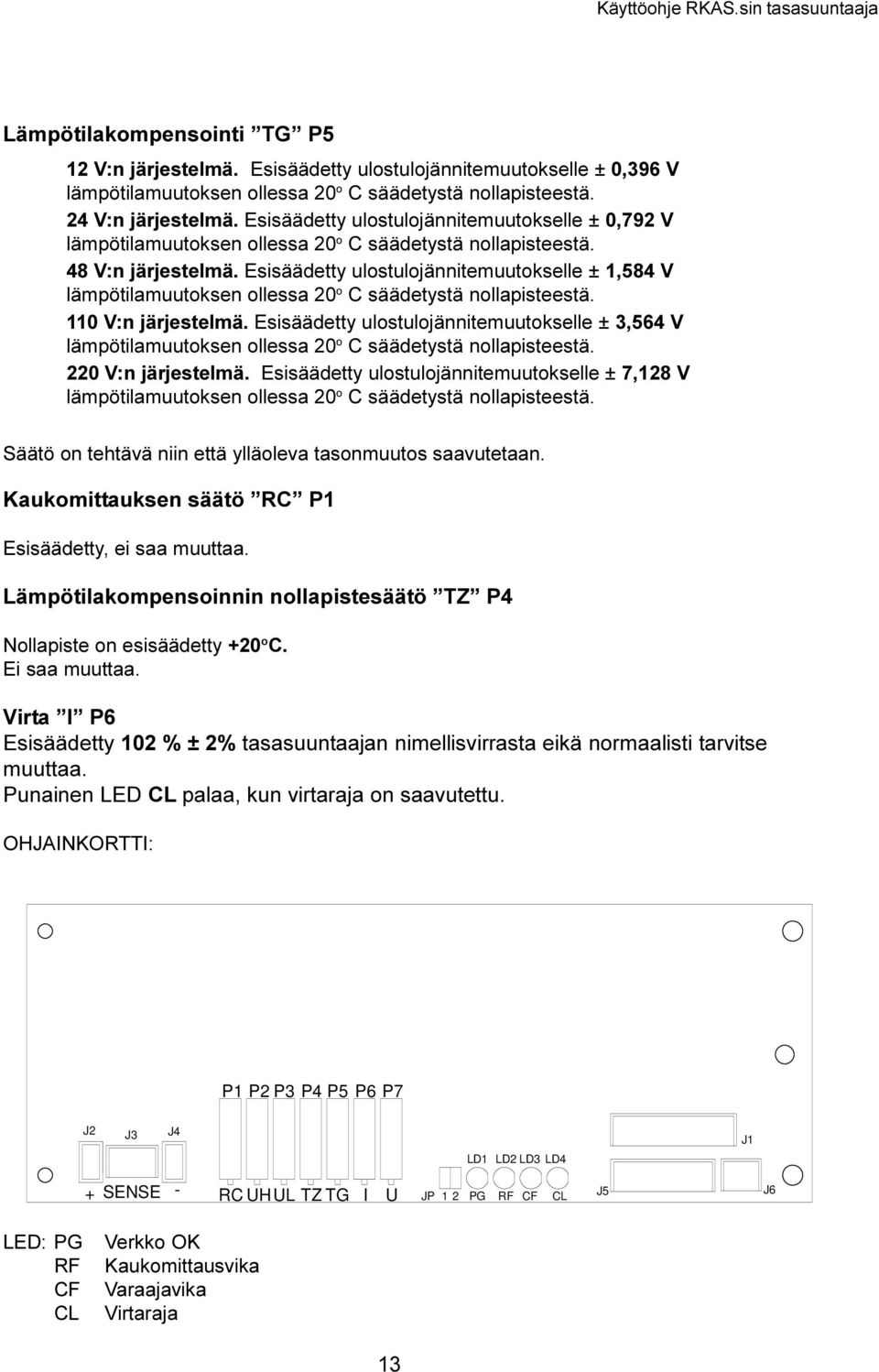

13 Lämpötilakompensointi TG P5 12 V:n järjestelmä Esisäädetty ulostulojännitemuutokselle ± 0,396 V lämpötilamuutoksen ollessa 20 o C säädetystä nollapisteestä 24 V:n järjestelmä Esisäädetty ulostulojännitemuutokselle ± 0,792 V lämpötilamuutoksen ollessa 20 o C säädetystä nollapisteestä 48 V:n järjestelmä Esisäädetty ulostulojännitemuutokselle ± 1,584 V lämpötilamuutoksen ollessa 20 o C säädetystä nollapisteestä 110 V:n järjestelmä Esisäädetty ulostulojännitemuutokselle ± 3,564 V lämpötilamuutoksen ollessa 20 o C säädetystä nollapisteestä 220 V:n järjestelmä Esisäädetty ulostulojännitemuutokselle ± 7,128 V lämpötilamuutoksen ollessa 20 o C säädetystä nollapisteestä Säätö on tehtävä niin että ylläoleva tasonmuutos saavutetaan Kaukomittauksen säätö RC P1 Esisäädetty, ei saa muuttaa Lämpötilakompensoinnin nollapistesäätö TZ P4 Nollapiste on esisäädetty +20 o C Ei saa muuttaa Virta I P6 Esisäädetty 102 % ± 2% tasasuuntaajan nimellisvirrasta eikä normaalisti tarvitse muuttaa Punainen LED CL palaa, kun virtaraja on saavutettu OHJAINKORTTI: P1 P2 P3 P4 P5 P6 P7 J2 J3 J4 LD1 LD2 LD3 LD4 J1 + SENSE - RC UHUL TZ TG I U JP 1 2 PG RF CF CL J5 J6 LED: PG RF CF CL Verkko OK Kaukomittausvika Varaajavika Virtaraja 13

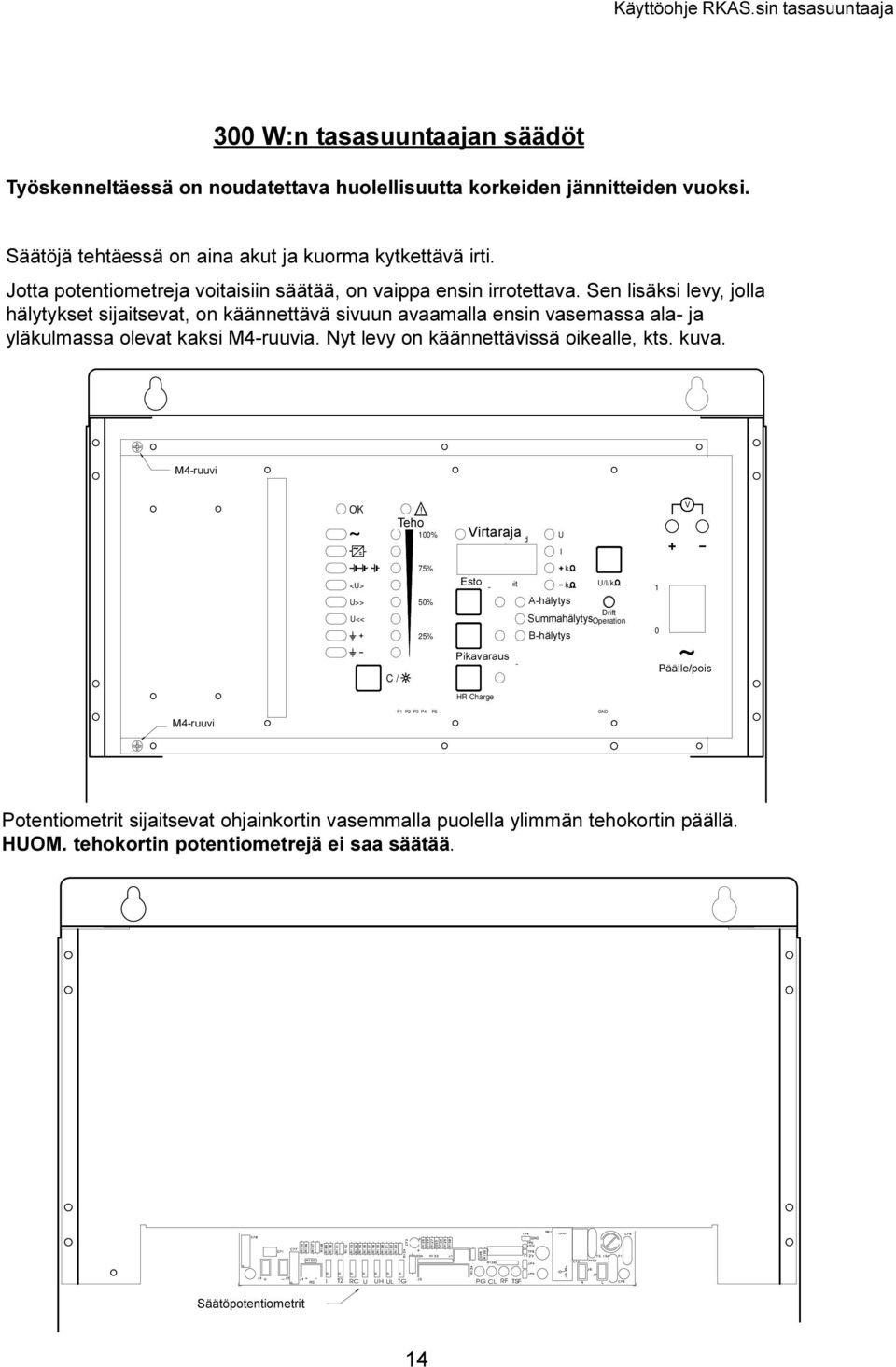

14 300 W:n tasasuuntaajan säädöt Työskenneltäessä on noudatettava huolellisuutta korkeiden jännitteiden vuoksi Säätöjä tehtäessä on aina akut ja kuorma kytkettävä irti Jotta potentiometreja voitaisiin säätää, on vaippa ensin irrotettava Sen lisäksi levy, jolla hälytykset sijaitsevat, on käännettävä sivuun avaamalla ensin vasemassa ala- ja yläkulmassa olevat kaksi M4-ruuvia Nyt levy on käännettävissä oikealle, kts kuva M4-ruuvi skruv OK! Effekt Teho / Power 100% Virtaraja Imax Current regulated U I V <U> U>> U<< 75% 50% 25% Blockering Esto / Inhibit k k U/I/ k A-hälytys A-Alarm Drift Summahälytys -Alarm Operation B-hälytys B-Alarm 1 0 C / Pikavaraus Forcerad Laddning Line Päälle/pois HR Charge M4 M4-ruuvi skruv P1 P2 P3 P4 P5 GND Potentiometrit sijaitsevat ohjainkortin vasemmalla puolella ylimmän tehokortin päällä HUOM tehokortin potentiometrejä ei saa säätää Trimpotentiometrar Säätöpotentiometrit I TZ RC U UH UL TG PG CL RF TSF 14

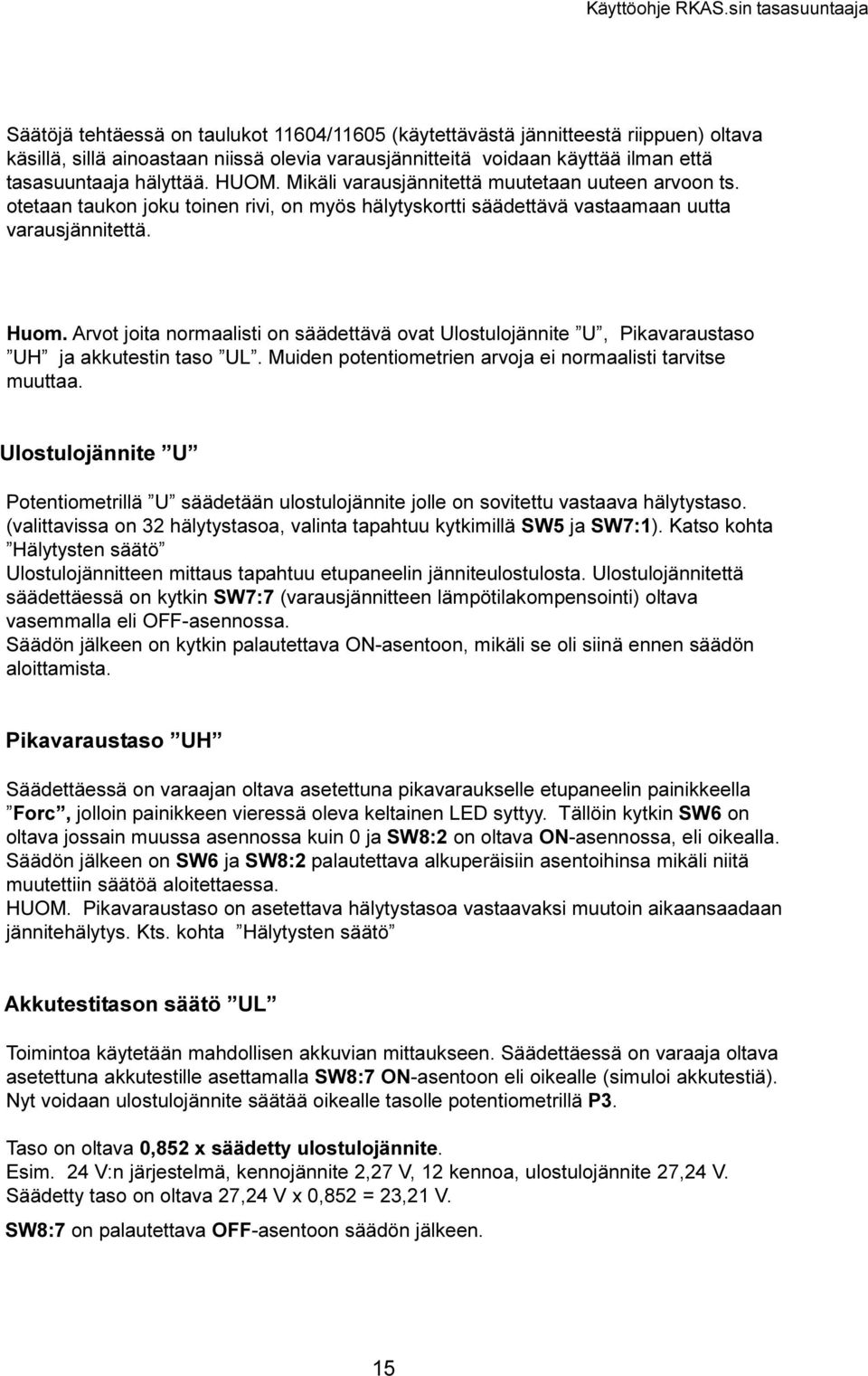

15 Säätöjä tehtäessä on taulukot 11604/11605 (käytettävästä jännitteestä riippuen) oltava käsillä, sillä ainoastaan niissä olevia varausjännitteitä voidaan käyttää ilman että tasasuuntaaja hälyttää HUOM Mikäli varausjännitettä muutetaan uuteen arvoon ts otetaan taukon joku toinen rivi, on myös hälytyskortti säädettävä vastaamaan uutta varausjännitettä Huom Arvot joita normaalisti on säädettävä ovat Ulostulojännite U, Pikavaraustaso UH ja akkutestin taso UL Muiden potentiometrien arvoja ei normaalisti tarvitse muuttaa Ulostulojännite U Potentiometrillä U säädetään ulostulojännite jolle on sovitettu vastaava hälytystaso (valittavissa on 32 hälytystasoa, valinta tapahtuu kytkimillä SW5 ja SW7:1) Katso kohta Hälytysten säätö Ulostulojännitteen mittaus tapahtuu etupaneelin jänniteulostulosta Ulostulojännitettä säädettäessä on kytkin SW7:7 (varausjännitteen lämpötilakompensointi) oltava vasemmalla eli OFF-asennossa Säädön jälkeen on kytkin palautettava ON-asentoon, mikäli se oli siinä ennen säädön aloittamista Pikavaraustaso UH Säädettäessä on varaajan oltava asetettuna pikavaraukselle etupaneelin painikkeella Forc, jolloin painikkeen vieressä oleva keltainen LED syttyy Tällöin kytkin SW6 on oltava jossain muussa asennossa kuin 0 ja SW8:2 on oltava ON-asennossa, eli oikealla Säädön jälkeen on SW6 ja SW8:2 palautettava alkuperäisiin asentoihinsa mikäli niitä muutettiin säätöä aloitettaessa HUOM Pikavaraustaso on asetettava hälytystasoa vastaavaksi muutoin aikaansaadaan jännitehälytys Kts kohta Hälytysten säätö Akkutestitason säätö UL Toimintoa käytetään mahdollisen akkuvian mittaukseen Säädettäessä on varaaja oltava asetettuna akkutestille asettamalla SW8:7 ON-asentoon eli oikealle (simuloi akkutestiä) Nyt voidaan ulostulojännite säätää oikealle tasolle potentiometrillä P3 Taso on oltava 0,852 x säädetty ulostulojännite Esim 24 V:n järjestelmä, kennojännite 2,27 V, 12 kennoa, ulostulojännite 27,24 V Säädetty taso on oltava 27,24 V x 0,852 = 23,21 V SW8:7 on palautettava OFF-asentoon säädön jälkeen 15

16 Lämpötilakompensointi TG 12 V:n järjestelmä Esisäädetty ulostulojännitemuutokselle ± 0,396 V lämpötilamuutoksen ollessa 20 o C säädetystä nollapisteestä 24 V:n järjestelmä Esisäädetty ulostulojännitemuutokselle ± 0,792 V lämpötilamuutoksen ollessa 20 o C säädetystä nollapisteestä Säätö on tehtävä niin että ylläoleva tasonmuutos saavutetaan Aseta SW8:6 ON asentoon hälytyskortilla (simuloi 20 0 C lämpötilannousua) Säädä potentiometriä P5 niin että ulostulojännite putoaa ylläolevia jännitteitä vastaten, järjestelmäjännitteestä riippuen Esim 24 V-järjestelmä, kennojännite 2,27 V ja 12 kennoa antavat ulostulojännitteeksi 27,24 V Säädetty arvo on oltava 27,24 V 0,396 V = 26,84 V Kaukomittauksen säätö RC Esisäädetty, ei saa muuttaa Lämpötilakompensoinnin nollapistesäätö TZ Nollapiste on esisäädetty +20 o C Ei saa muuttaa Virta I Esisäädetty 102 % ± 2% tasasuuntaajan nimellisvirrasta eikä normaalisti tarvitse muuttaa Punainen LED CL palaa kun virtaraja on saavutettu LED: PG Verkko OK RF Kaukomittausvika CL Virtaraja TSF Lämpötila-anturivika 16

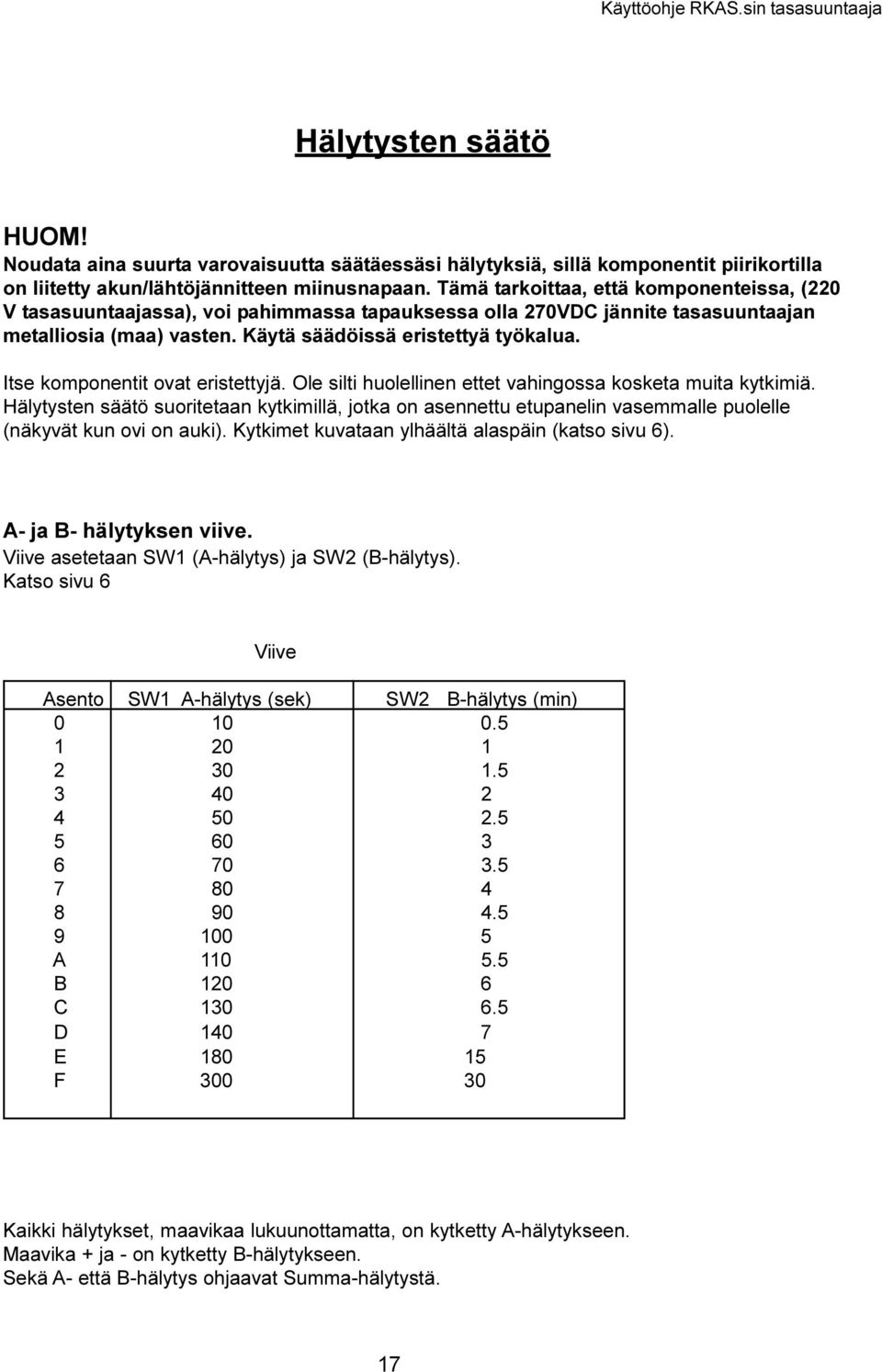

17 Hälytysten säätö HUOM! Noudata aina suurta varovaisuutta säätäessäsi hälytyksiä, sillä komponentit piirikortilla on liitetty akun/lähtöjännitteen miinusnapaan Tämä tarkoittaa, että komponenteissa, (220 V tasasuuntaajassa), voi pahimmassa tapauksessa olla 270VDC jännite tasasuuntaajan metalliosia (maa) vasten Käytä säädöissä eristettyä työkalua Itse komponentit ovat eristettyjä Ole silti huolellinen ettet vahingossa kosketa muita kytkimiä Hälytysten säätö suoritetaan kytkimillä, jotka on asennettu etupanelin vasemmalle puolelle (näkyvät kun ovi on auki) Kytkimet kuvataan ylhäältä alaspäin (katso sivu 6) A- ja B- hälytyksen viive Viive asetetaan SW1 (A-hälytys) ja SW2 (B-hälytys) Katso sivu 6 Viive Asento SW1 A-hälytys (sek) SW2 B-hälytys (min) A B C D E F Kaikki hälytykset, maavikaa lukuunottamatta, on kytketty A-hälytykseen Maavika + ja - on kytketty B-hälytykseen Sekä A- että B-hälytys ohjaavat Summa-hälytystä 17

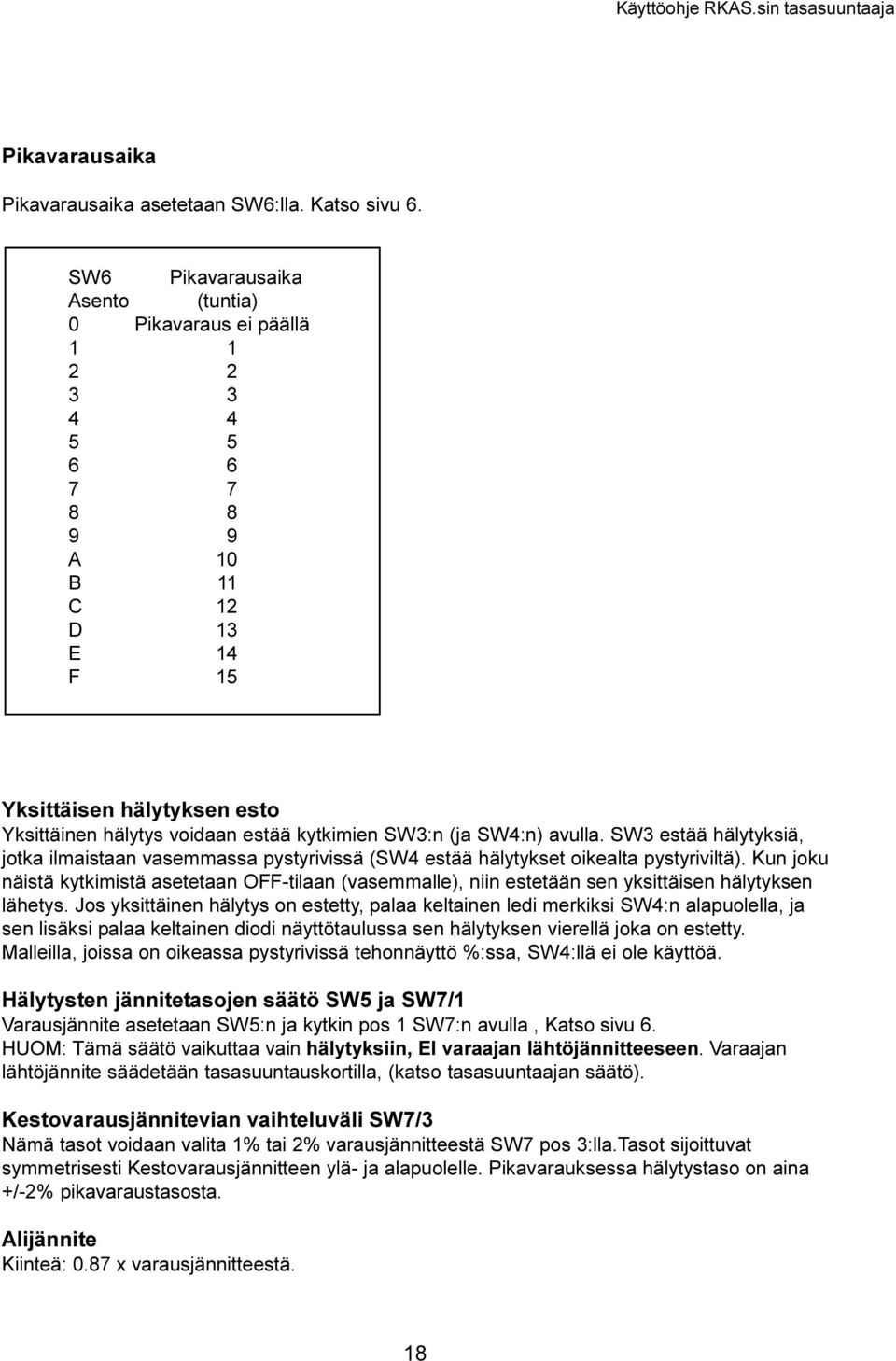

18 Pikavarausaika Pikavarausaika asetetaan SW6:lla Katso sivu SW6 Pikavarausaika Asento (tuntia) 0 Pikavaraus ei päällä A 1 0 B C 2 D 3 E 1 4 F 1 5 Yksittäisen hälytyksen esto Yksittäinen hälytys voidaan estää kytkimien SW3:n (ja SW4:n) avulla SW3 estää hälytyksiä, jotka ilmaistaan vasemmassa pystyrivissä (SW4 estää hälytykset oikealta pystyriviltä) Kun joku näistä kytkimistä asetetaan OFF-tilaan (vasemmalle), niin estetään sen yksittäisen hälytyksen lähetys Jos yksittäinen hälytys on estetty, palaa keltainen ledi merkiksi SW4:n alapuolella, ja sen lisäksi palaa keltainen diodi näyttötaulussa sen hälytyksen vierellä joka on estetty Malleilla, joissa on oikeassa pystyrivissä tehonnäyttö %:ssa, SW4:llä ei ole käyttöä Hälytysten jännitetasojen säätö SW5 ja SW7/1 Varausjännite asetetaan SW5:n ja kytkin pos 1 SW7:n avulla, Katso sivu 6 HUOM: Tämä säätö vaikuttaa vain hälytyksiin, EI varaajan lähtöjännitteeseen Varaajan lähtöjännite säädetään tasasuuntauskortilla, (katso tasasuuntaajan säätö) jännitevian vaihteluväli SW7/3 Nämä tasot voidaan valita 1% tai 2% varausjännitteestä SW7 pos 3:lla Tasot sijoittuvat symmetrisesti jännitteen ylä- ja alapuolelle Pikavarauksessa hälytystaso on aina +/-2% pikavaraustasosta Alijännite Kiinteä: 0 87 x varausjännitteestä 18

19 Ylijännite Kiinteä: 1 04 x varausjännitteestä pikavarauksessa 1 04 x pikavarausjännite Maavian herkkyys Pienin sallittu maavikaresistanssi on 250 tai 500kW Arvo valitaan SW7-kytkimellä pos 4 Maavikahälytyksen ilmaisu Valitaan SW7 pos 5:n avulla Ilmaisu tapahtuu kun se on asennossa ON Siitä huolimatta on itse mittapiiri edelleen kytketty akkuun ja maahan Jos mittapiiri halutaan erottaa maasta, poistetaan silloitus johon pääsee U/I/KW painokytkimen alapuolella olevasta reiästä Akkuvikatestin tekeminen Valitaan SW7 pos 6:n avulla OFF-asennossa testi suoritetaan kerran vuorokaudessa Tässä testissä lasketaan lähtöjännitettä tasasuuntaajasta (0 852 x varausjännite) ja lähtöjännite mitataan Jos jännite on sama kuin laskettu tasasuuntaajan jännite on jotain vikaa akkupiirissä Jos kaikki on hyvin akku pitää lähtöjännitteen ylhäällä sillä aikaa kun varaaja on tukivarauksella Taso jolle akkujännite ei saa pudota testin aikana on asetettu x varausjännite Testi kestää enintään noin 5 sek SW7-kytkimen pos 6 asennossa ON testiä ei suoriteta Lämpötilaohjatun varauksen käyttö SW7-kytkimen pos 7asennolla voidaan lämpötilaohjaus ottaa käyttöön ON-asennossa ohjataan varaajan lähtöjännitettä akkujen lämpötilan mukaan Myös kestovaraus-hälytyksen arvot seuraavat lämpötilaohjausta Sitä vastoin yli- ja alijännitehälytys ovat kiinteät Pikavarauksessa ei tapahdu kompensointia akkulämpötilan perusteella Automaattinen kuittaus, SW7:8 SW7-kytkimen pos 8-asennolla voidaan valita hälytysreleiden automaattinen kuittaus hälytyksen päätyttyä Automaattinen kuittaus tarkoittaa, että vika on jatkunut niin kauan että A-, B- tai Summa hälytys on aktivoitunut ja relelähtö kuittautunut automaattisesti vian poistuttua Hälytysreleen merkkivalo jää kuitenkin päälle merkiksi hälytyksen aiheuttaneesta viasta Automaattinen pikavaraus sähkökatkon jälkeen, SW8:1 SW8-kytkimen ollessa ON-asennossa seuraa valvonta käykö varaaja virtarajalla verkkokatkoksen sattuessa Jos näin tapahtuu, varaajan oltua virtarajalla yli 45 sekuntia käynnistyy pikavarausjakso Sen merkiksi syttyy keltainen valo pikavarauspainikkeen viereen Varausjännite ei kuitenkaan nouse pikavaraustasoon ennen kuin varaajan virta laskee virtarajan alle Tämän jälkeen varaajan jännite nousee pikavaraustasoon ja pikavaraussykli alkaa kestäen ohjelmoidun ajan Varaajan voi palauttaa normaalitilaan painamalla pikavarausnappia, jolloin varaaja siirtyy kestovaraukselle Pikavarauksen käsikäyttö, SW8:2 Jos tämä kytkin on OFF-asennossa, pikavaraus ei käynnisty etupaneelin pikavarausnapista Pikavaraus voidaan silti pysäyttää tällä napilla 19

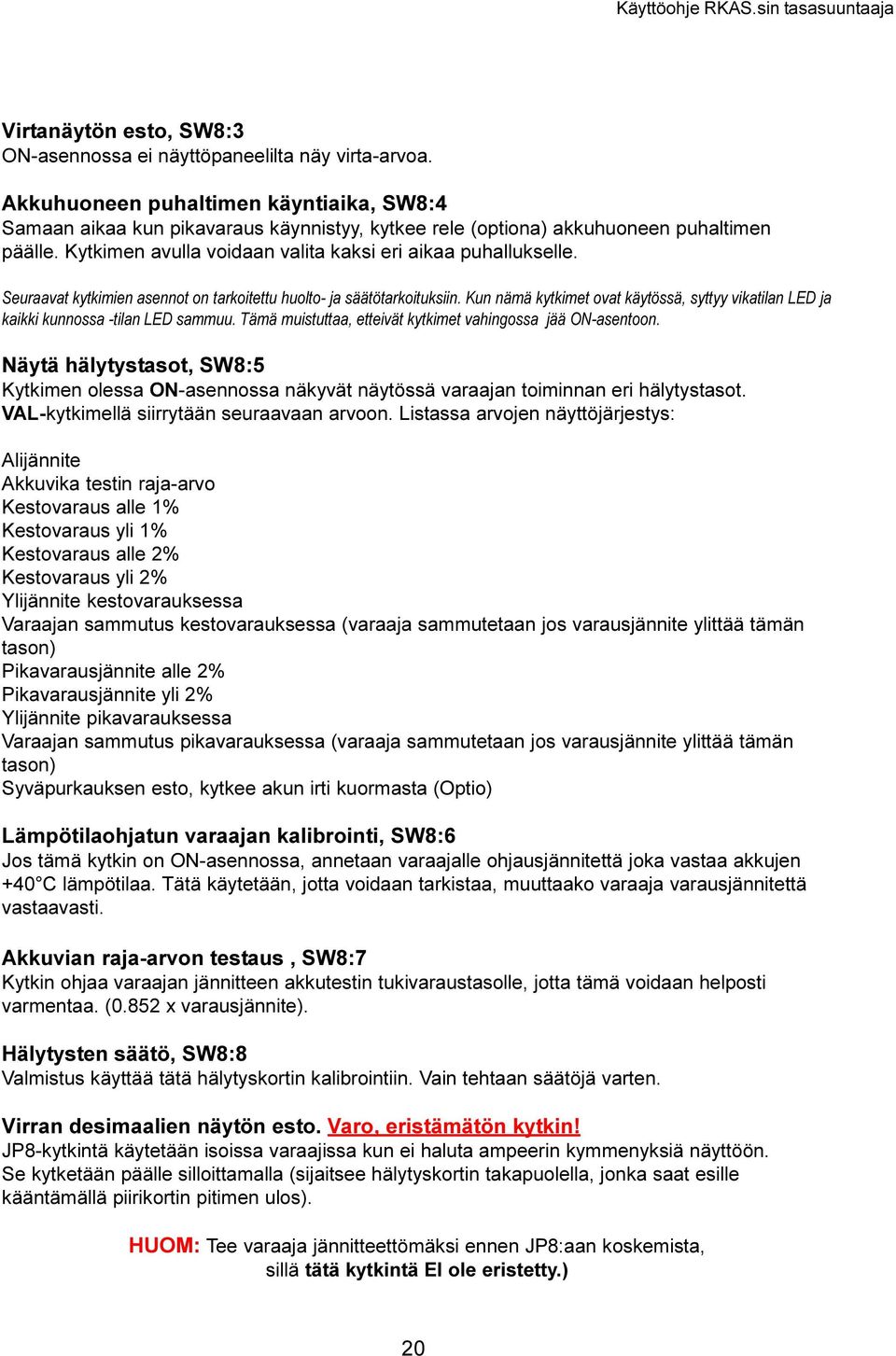

20 Virtanäytön esto, SW8:3 ON-asennossa ei näyttöpaneelilta näy virta-arvoa Akkuhuoneen puhaltimen käyntiaika, SW8:4 Samaan aikaa kun pikavaraus käynnistyy, kytkee rele (optiona) akkuhuoneen puhaltimen päälle Kytkimen avulla voidaan valita kaksi eri aikaa puhallukselle Seuraavat kytkimien asennot on tarkoitettu huolto- ja säätötarkoituksiin Kun nämä kytkimet ovat käytössä, syttyy vikatilan LED ja kaikki kunnossa -tilan LED sammuu Tämä muistuttaa, etteivät kytkimet vahingossa jää ON-asentoon Näytä hälytystasot, SW8:5 Kytkimen olessa ON-asennossa näkyvät näytössä varaajan toiminnan eri hälytystasot VAL-kytkimellä siirrytään seuraavaan arvoon Listassa arvojen näyttöjärjestys: Alijännite Akkuvika testin raja-arvo alle 1% yli 1% alle 2% yli 2% Ylijännite kestovarauksessa Varaajan sammutus kestovarauksessa (varaaja sammutetaan jos varausjännite ylittää tämän tason) Pikavarausjännite alle 2% Pikavarausjännite yli 2% Ylijännite pikavarauksessa Varaajan sammutus pikavarauksessa (varaaja sammutetaan jos varausjännite ylittää tämän tason) Syväpurkauksen esto, kytkee akun irti kuormasta (Optio) Lämpötilaohjatun varaajan kalibrointi, SW8:6 Jos tämä kytkin on ON-asennossa, annetaan varaajalle ohjausjännitettä joka vastaa akkujen +40 C lämpötilaa Tätä käytetään, jotta voidaan tarkistaa, muuttaako varaaja varausjännitettä vastaavasti Akkuvian raja-arvon testaus, SW8:7 Kytkin ohjaa varaajan jännitteen akkutestin tukivaraustasolle, jotta tämä voidaan helposti varmentaa (0 852 x varausjännite) Hälytysten säätö, SW8:8 Valmistus käyttää tätä hälytyskortin kalibrointiin Vain tehtaan säätöjä varten Virran desimaalien näytön esto Varo, eristämätön kytkin! JP8-kytkintä käytetään isoissa varaajissa kun ei haluta ampeerin kymmenyksiä näyttöön Se kytketään päälle silloittamalla (sijaitsee hälytyskortin takapuolella, jonka saat esille kääntämällä piirikortin pitimen ulos) HUOM: Tee varaaja jännitteettömäksi ennen JP8:aan koskemista, sillä tätä kytkintä EI ole eristetty ) 20

21 Käyttöohje RKAS sin tasasuuntaaja Hälytysten pikaohje 89ABCDEF7 SW 1 Viive A-hälytykselle 10 s/porras Asento 0 antaa 10 s viiveen 89ABCDEF ON SW 2 Viive B-hälytykselle 30 s/porras Asento 0 antaa 30 s viiveen SW3 Yksittäisten hälytysten esto vasemmalle pylväälle Kytkimien järjestys sama kuin LED:eillä ylhäältä alas ON (oikeanpuoleinen asento) aktivoi hälytyksen OFF (vasemman puoleinen asento) estää vastaavan hälytyksen Hälytysten esto ilmaistaan kiinteästi palavalla keltaisella LED illä ON SW4 Ei toimintoa (tämä on ROLF-varaajalle varattu kytkin) Keltainen LED, palaa jonkun hälytyksistä ollessa estettynä SW5 Varausjännitteen valintakytkin (kts 11604/11605/11606/11607/11608 riippuen järjestelmän jännitteestä) 89ABCDEF SW6 Pikavarausaika 60 min/porras Asento 0 = pikavaraus ei ole päällä 89ABCDEF ON SW7 Pos 1Hälytystasotaulukon valinta: lyijyakku = OFF / NiCd-akku = ON (kts jäljempänä) Pos 2 Varalla Pos 3 OFF: +/-1% ylläpitovarausjännitteen hälytys, ON: +/- 2% ylläpitovarausjännitteen hälytys Pos 4 Maavuotohälytyksen herkkyys OFF: 500 kw ON:250 kw Pos 5 Maavuotohälytyksen esto asennossa ON Pos 6 Akkutestin esto asennossa ON Pos 7 Lämpötilakompensointi päällä asennossa ON Pos 8 Hälytysten automaattinen kuittaus asennossa ON ON SW 8 Pos 1 Pos 2 Pos 3 Pos 4 Pos 5 Pos 6 Pos 7 Pos 8 ON-asennossa pikavarauksen autom päällekytkentä pitkän verkkokatkoksen jälkeen ON-asennossa pikavarauksen manuaalinen päällekytkentä mahdollista ON-asennossa virtanäyttö estetty paneelissa Akkutilan jäähdytyspuhaltimen lisäkäyntiaika OFF = 30 min ON = 2 h Huoltoa varten: ON-asennossa hälytystasojen näyttö paneelissa Huoltoa varten: ON-asennossa simuloi +40 o C akkulämpötilaa lämpötilakompensoinnin kalibrointia varten Huoltoa varten: ON-asennossa testi akkutestin testitasosta Tehdasta varten: ON-asennossa kalibrointitila 21

22 Näyttöosan säätö Virta ja jännitenäyttöjen kalibrointi (vaikuttavat myös jännitehälytyksiin) on kielletty Säädöt tehdään tehtaalla 4 ½ numeron tarkkuudella (> 14 bittiä) Tarkkuuden saavuttaminen kenttäolosuhteissa on vaikeaa, minkä vuoksi näiden kalibrointi on kielletty Kalibrointipotentiometrit (5 kpl) sijaitsevat varaajan yläreunassa olevassa aukossa näytön alla Näihin potentiometreihin ei saa koskea LIITTEET 11604bFIN xls 11605bFIN xls 11606bFIN xls 11607bFIN xls 11608bFIN xls 22

23 Varaajan käyttöarvot I 12V Dip SW7 SW5:Pos Kennojen lkm Kenno U Pikavar /kenno U Varaus U Pikavar U Ali U Akkutesti alle1% yli 1% alle 2% yli 2% Ylijännite kestovarauksessa Sammutus kestovarauksessa Pikavaraus alle 2% Pikavaraus yli 2% Ylijännite pikavarauksessa Katkaisu pikavarauksessa Syväpurkausesto 0,870 0,874 0,990 1,010 0,980 1,020 1, %*C 98%*F 102%*F 104%*F 105%*F 0,800 Pos 1=0FF 0 6 2,27 2,35 13,620 14,100 11,849 11,904 13,484 13,756 13,348 13,892 14,165 14,301 13,818 14,382 14,664 14,805 10,896 Kund spec. Dip SW ,24 2,35 13,440 14,100 11,693 11,747 13,306 13,574 13,171 13,709 13,978 14,112 13,818 14,382 14,664 14,805 10, ,23 2,35 13,380 14,100 11,641 11,694 13,246 13,514 13,112 13,648 13,915 14,049 13,818 14,382 14,664 14,805 10, ,28 2,35 13,680 14,100 11,902 11,956 13,543 13,817 13,406 13,954 14,227 14,364 13,818 14,382 14,664 14,805 10, ,30 2,35 13,800 14,100 12,006 12,061 13,662 13,938 13,524 14,076 14,352 14,490 13,818 14,382 14,664 14,805 11, ,27 2,35 13,620 14,100 11,849 11,904 13,484 13,756 13,348 13,892 14,165 14,301 13,818 14,382 14,664 14,805 10, ,24 2,35 13,440 14,100 11,693 11,747 13,306 13,574 13,171 13,709 13,978 14,112 13,818 14,382 14,664 14,805 10, ,23 2,35 13,380 14,100 11,641 11,694 13,246 13,514 13,112 13,648 13,915 14,049 13,818 14,382 14,664 14,805 10, ,28 2,35 13,680 14,100 11,902 11,956 13,543 13,817 13,406 13,954 14,227 14,364 13,818 14,382 14,664 14,805 10, ,30 2,35 13,800 14,100 12,006 12,061 13,662 13,938 13,524 14,076 14,352 14,490 13,818 14,382 14,664 14,805 11,040 A 6 2,23 2,35 13,380 14,100 11,641 11,694 13,246 13,514 13,112 13,648 13,915 14,049 13,818 14,382 14,664 14,805 10,704 B 6 2,27 2,35 13,620 14,100 11,849 11,904 13,484 13,756 13,348 13,892 14,165 14,301 13,818 14,382 14,664 14,805 10,896 C 6 2,28 2,35 13,680 14,100 11,902 11,956 13,543 13,817 13,406 13,954 14,227 14,364 13,818 14,382 14,664 14,805 10,944 D 6 2,24 2,35 13,440 14,100 11,693 11,747 13,306 13,574 13,171 13,709 13,978 14,112 13,818 14,382 14,664 14,805 10,752 E F 6 2,00 2,00 12,000 12,000 10,440 10,488 11,880 12,120 11,760 12,240 12,480 12,600 11,760 12,240 12,480 12,600 9,600 SW5:Pos Pos 0=ON ,41 1,55 14,100 15,500 12,267 12,323 13,959 14,241 13,818 14,382 14,664 14,805 15,190 15,810 16,120 16,275 11, ,41 1,50 14,100 15,000 12,267 12,323 13,959 14,241 13,818 14,382 14,664 14,805 14,700 15,300 15,600 15,750 11, ,37 1,45 13,700 14,500 11,919 11,974 13,563 13,837 13,426 13,974 14,248 14,385 14,210 14,790 15,080 15,225 10, ,43 1,55 14,300 15,500 12,441 12,498 14,157 14,443 14,014 14,586 14,872 15,015 15,190 15,810 16,120 16,275 11, ,45 1,55 14,500 15,500 12,615 12,673 14,355 14,645 14,210 14,790 15,080 15,225 15,190 15,810 16,120 16,275 11, ,37 1,45 13,700 14,500 11,919 11,974 13,563 13,837 13,426 13,974 14,248 14,385 14,210 14,790 15,080 15,225 10, ,41 1,50 12,690 13,500 11,040 11,091 12,563 12,817 12,436 12,944 13,198 13,325 13,230 13,770 14,040 14,175 10, ,41 1,55 12,690 13,950 11,040 11,091 12,563 12,817 12,436 12,944 13,198 13,325 13,671 14,229 14,508 14,648 10, ,42 1,55 12,780 13,950 11,119 11,170 12,652 12,908 12,524 13,036 13,291 13,419 13,671 14,229 14,508 14,648 10, ,43 1,55 12,870 13,950 11,197 11,248 12,741 12,999 12,613 13,127 13,385 13,514 13,671 14,229 14,508 14,648 10,296 A 9 1,45 1,55 13,050 13,950 11,354 11,406 12,920 13,181 12,789 13,311 13,572 13,703 13,671 14,229 14,508 14,648 10,440 B 11 1,41 1,50 15,510 16,500 13,494 13,556 15,355 15,665 15,200 15,820 16,130 16,286 16,170 16,830 17,160 17,325 12,408 C 11 1,42 1,55 15,620 17,050 13,589 13,652 15,464 15,776 15,308 15,932 16,245 16,401 16,709 17,391 17,732 17,903 12,496 D 11 1,43 1,55 15,730 17,050 13,685 13,748 15,573 15,887 15,415 16,045 16,359 16,517 16,709 17,391 17,732 17,903 12,584 E 11 1,42 1,55 15,620 17,050 13,589 13,652 15,464 15,776 15,308 15,932 16,245 16,401 16,709 17,391 17,732 17,903 12,496 F 11 1,40 1,55 15,400 17,050 13,398 13,460 15,246 15,554 15,092 15,708 16,016 16,170 16,709 17,391 17,732 17,903 12,320 LEMSO AB 11604bFIN.xls

24 Varaajan käyttöarvot II 24V Dip SW7 SW5:Pos Kennojen lkm Kenno U Pikavar /kenno U Varaus U Pikavar U Ali U Akkutesti alle1% yli 1% alle 2% yli 2% Ylijännite kestovarauksessa Sammutus kestovarauksessa Pikavaraus alle 2% Pikavaraus yli 2% Ylijännite pikavarauksessa Katkaisu pikavarauksessa Syväpurkausesto 0,870 0,874 0,990 1,010 0,980 1,020 1, %*C 98%*F 102%*F 104%*F 105%*F 0,800 Pos 1=0FF ,27 2,35 27,240 28,200 23,699 23,808 26,968 27,512 26,695 27,785 28,330 28,602 27,636 28,764 29,328 29,610 21,792 Kund spec. Dip SW ,24 2,35 26,880 28,200 23,386 23,493 26,611 27,149 26,342 27,418 27,955 28,224 27,636 28,764 29,328 29,610 21, ,23 2,35 26,760 28,200 23,281 23,388 26,492 27,028 26,225 27,295 27,830 28,098 27,636 28,764 29,328 29,610 21, ,28 2,35 27,360 28,200 23,803 23,913 27,086 27,634 26,813 27,907 28,454 28,728 27,636 28,764 29,328 29,610 21, ,30 2,35 27,600 28,200 24,012 24,122 27,324 27,876 27,048 28,152 28,704 28,980 27,636 28,764 29,328 29,610 22, ,27 2,35 24,970 25,850 21,724 21,824 24,720 25,220 24,471 25,469 25,969 26,219 25,333 26,367 26,884 27,143 19, ,24 2,35 24,640 25,850 21,437 21,535 24,394 24,886 24,147 25,133 25,626 25,872 25,333 26,367 26,884 27,143 19, ,23 2,35 24,530 25,850 21,341 21,439 24,285 24,775 24,039 25,021 25,511 25,757 25,333 26,367 26,884 27,143 19, ,28 2,35 25,080 25,850 21,820 21,920 24,829 25,331 24,578 25,582 26,083 26,334 25,333 26,367 26,884 27,143 20, ,30 2,35 25,300 25,850 22,011 22,112 25,047 25,553 24,794 25,806 26,312 26,565 25,333 26,367 26,884 27,143 20,240 A 12 2,23 2,35 26,760 28,200 23,281 23,388 26,492 27,028 26,225 27,295 27,830 28,098 27,636 28,764 29,328 29,610 21,408 B 12 2,27 2,35 27,240 28,200 23,699 23,808 26,968 27,512 26,695 27,785 28,330 28,602 27,636 28,764 29,328 29,610 21,792 C 11 2,28 2,35 25,080 25,850 21,820 21,920 24,829 25,331 24,578 25,582 26,083 26,334 25,333 26,367 26,884 27,143 20,064 D 11 2,24 2,35 24,640 25,850 21,437 21,535 24,394 24,886 24,147 25,133 25,626 25,872 25,333 26,367 26,884 27,143 19,712 E F 12 2,00 2,00 24,000 24,000 20,880 20,976 23,760 24,240 23,520 24,480 24,960 25,200 23,520 24,480 24,960 25,200 19,200 SW5:Pos Pos 0=ON ,41 1,55 28,200 31,000 24,534 24,647 27,918 28,482 27,636 28,764 29,328 29,610 30,380 31,620 32,240 32,550 22, ,41 1,50 28,200 30,000 24,534 24,647 27,918 28,482 27,636 28,764 29,328 29,610 29,400 30,600 31,200 31,500 22, ,37 1,45 27,400 29,000 23,838 23,948 27,126 27,674 26,852 27,948 28,496 28,770 28,420 29,580 30,160 30,450 21, ,43 1,55 28,600 31,000 24,882 24,996 28,314 28,886 28,028 29,172 29,744 30,030 30,380 31,620 32,240 32,550 22, ,45 1,55 29,000 31,000 25,230 25,346 28,710 29,290 28,420 29,580 30,160 30,450 30,380 31,620 32,240 32,550 23, ,37 1,45 27,400 29,000 23,838 23,948 27,126 27,674 26,852 27,948 28,496 28,770 28,420 29,580 30,160 30,450 21, ,41 1,50 26,790 28,500 23,307 23,414 26,522 27,058 26,254 27,326 27,862 28,130 27,930 29,070 29,640 29,925 21, ,41 1,55 26,790 29,450 23,307 23,414 26,522 27,058 26,254 27,326 27,862 28,130 28,861 30,039 30,628 30,923 21, ,42 1,55 26,980 29,450 23,473 23,581 26,710 27,250 26,440 27,520 28,059 28,329 28,861 30,039 30,628 30,923 21, ,43 1,55 27,170 29,450 23,638 23,747 26,898 27,442 26,627 27,713 28,257 28,529 28,861 30,039 30,628 30,923 21,736 A 19 1,45 1,55 27,550 29,450 23,969 24,079 27,275 27,826 26,999 28,101 28,652 28,928 28,861 30,039 30,628 30,923 22,040 B 18 1,41 1,50 25,380 27,000 22,081 22,182 25,126 25,634 24,872 25,888 26,395 26,649 26,460 27,540 28,080 28,350 20,304 C 18 1,41 1,55 25,380 27,900 22,081 22,182 25,126 25,634 24,872 25,888 26,395 26,649 27,342 28,458 29,016 29,295 20,304 D 18 1,42 1,55 25,560 27,900 22,237 22,339 25,304 25,816 25,049 26,071 26,582 26,838 27,342 28,458 29,016 29,295 20,448 E 18 1,43 1,55 25,740 27,900 22,394 22,497 25,483 25,997 25,225 26,255 26,770 27,027 27,342 28,458 29,016 29,295 20,592 F 18 1,45 1,55 26,100 27,900 22,707 22,811 25,839 26,361 25,578 26,622 27,144 27,405 27,342 28,458 29,016 29,295 20,880 LEMSO AB 11605bFIN.xls

25 Varaajan käyttöarvot III 48V Dip SW7 SW5:Pos Kennojen lkm Kenno U Pikavar /kenno U Varaus U Pikavar U Ali U Akkutesti alle1% yli 1% alle 2% yli 2% Ylijännite kestovarauksessa Sammutus kestovarauksessa Pikavaraus alle 2% Pikavaraus yli 2% Ylijännite pikavarauksessa lkm 0,870 0,874 0,990 1,010 0,980 1,020 1, %*C 98%*F 102%*F 104%*F 105%*F 0,800 Pos 1=0FF ,27 2,35 54,480 56,400 47,398 47,616 53,935 55,025 53,390 55,570 56,659 57,204 55,272 57,528 58,656 59,220 43,584 Kund spec. Dip SW ,24 2,35 53,760 56,400 46,771 46,986 53,222 54,298 52,685 54,835 55,910 56,448 55,272 57,528 58,656 59,220 43, ,23 2,35 53,520 56,400 46,562 46,776 52,985 54,055 52,450 54,590 55,661 56,196 55,272 57,528 58,656 59,220 42, ,28 2,35 54,720 56,400 47,606 47,825 54,173 55,267 53,626 55,814 56,909 57,456 55,272 57,528 58,656 59,220 43, ,30 2,35 55,200 56,400 48,024 48,245 54,648 55,752 54,096 56,304 57,408 57,960 55,272 57,528 58,656 59,220 44, ,27 2,35 52,210 54,050 45,423 45,632 51,688 52,732 51,166 53,254 54,298 54,821 52,969 55,131 56,212 56,753 41, ,24 2,35 51,520 54,050 44,822 45,028 51,005 52,035 50,490 52,550 53,581 54,096 52,969 55,131 56,212 56,753 41, ,23 2,35 51,290 54,050 44,622 44,827 50,777 51,803 50,264 52,316 53,342 53,855 52,969 55,131 56,212 56,753 41, ,28 2,35 52,440 54,050 45,623 45,833 51,916 52,964 51,391 53,489 54,538 55,062 52,969 55,131 56,212 56,753 41, ,30 2,35 52,900 54,050 46,023 46,235 52,371 53,429 51,842 53,958 55,016 55,545 52,969 55,131 56,212 56,753 42,320 A 23 2,29 2,35 52,670 54,050 45,823 46,034 52,143 53,197 51,617 53,723 54,777 55,304 52,969 55,131 56,212 56,753 42,136 B 22 2,23 2,35 49,060 51,700 42,682 42,878 48,569 49,551 48,079 50,041 51,022 51,513 50,666 52,734 53,768 54,285 39,248 C 22 2,27 2,35 49,940 51,700 43,448 43,648 49,441 50,439 48,941 50,939 51,938 52,437 50,666 52,734 53,768 54,285 39,952 D 22 2,29 2,35 50,380 51,700 43,831 44,032 49,876 50,884 49,372 51,388 52,395 52,899 50,666 52,734 53,768 54,285 40,304 E F 24 2,00 2,00 48,000 48,000 41,760 41,952 47,520 48,480 47,040 48,960 49,920 50,400 47,040 48,960 49,920 50,400 38,400 SW5:Pos Pos 0=ON ,41 1,55 56,400 62,000 49,068 49,294 55,836 56,964 55,272 57,528 58,656 59,220 60,760 63,240 64,480 65,100 45, ,41 1,50 56,400 60,000 49,068 49,294 55,836 56,964 55,272 57,528 58,656 59,220 58,800 61,200 62,400 63,000 45, ,37 1,45 54,800 58,000 47,676 47,895 54,252 55,348 53,704 55,896 56,992 57,540 56,840 59,160 60,320 60,900 43, ,43 1,55 57,200 62,000 49,764 49,993 56,628 57,772 56,056 58,344 59,488 60,060 60,760 63,240 64,480 65,100 45, ,45 1,55 58,000 62,000 50,460 50,692 57,420 58,580 56,840 59,160 60,320 60,900 60,760 63,240 64,480 65,100 46, ,37 1,45 53,430 56,550 46,484 46,698 52,896 53,964 52,361 54,499 55,567 56,102 55,419 57,681 58,812 59,378 42, ,41 1,50 54,990 58,500 47,841 48,061 54,440 55,540 53,890 56,090 57,190 57,740 57,330 59,670 60,840 61,425 43, ,41 1,55 54,990 60,450 47,841 48,061 54,440 55,540 53,890 56,090 57,190 57,740 59,241 61,659 62,868 63,473 43, ,42 1,55 55,380 60,450 48,181 48,402 54,826 55,934 54,272 56,488 57,595 58,149 59,241 61,659 62,868 63,473 44, ,43 1,55 55,770 60,450 48,520 48,743 55,212 56,328 54,655 56,885 58,001 58,559 59,241 61,659 62,868 63,473 44,616 A 39 1,45 1,55 56,550 60,450 49,199 49,425 55,985 57,116 55,419 57,681 58,812 59,378 59,241 61,659 62,868 63,473 45,240 B 38 1,41 1,50 53,580 57,000 46,615 46,829 53,044 54,116 52,508 54,652 55,723 56,259 55,860 58,140 59,280 59,850 42,864 C 38 1,41 1,55 53,580 58,900 46,615 46,829 53,044 54,116 52,508 54,652 55,723 56,259 57,722 60,078 61,256 61,845 42,864 D 38 1,42 1,55 53,960 58,900 46,945 47,161 53,420 54,500 52,881 55,039 56,118 56,658 57,722 60,078 61,256 61,845 43,168 E 38 1,41 1,55 53,580 58,900 46,615 46,829 53,044 54,116 52,508 54,652 55,723 56,259 57,722 60,078 61,256 61,845 42,864 F 38 1,45 1,55 55,100 58,900 47,937 48,157 54,549 55,651 53,998 56,202 57,304 57,855 57,722 60,078 61,256 61,845 44,080 Katkaisu pikavarauksessa Syväpurkausesto LEMSO AB 11606bFIN.xls

26 Varaajan käyttöarvot IV 110V Dip SW7 SW5:Pos Kennojen lkm Kenno U Pikavar /kenno U Varaus U Pikavar U Ali U Akkutesti alle1% yli 1% alle 2% yli 2% Ylijännite kestovarauksessa Sammutus kestovarauksessa Pikavaraus alle 2% Pikavaraus yli 2% Ylijännite pikavarauksessa lkm 0,870 0,874 0,990 1,010 0,980 1,020 1, %*C 98%*F 102%*F 104%*F 105%*F 0,800 Pos 1=0FF ,27 2,35 122, , , , , , , , , , , , , ,245 98,064 Kund spec. Dip SW ,24 2,35 120, , , , , , , , , , , , , ,245 96, ,23 2,35 120, , , , , , , , , , , , , ,245 96, ,28 2,35 123, , , , , , , , , , , , , ,245 98, ,30 2,35 124, , , , , , , , , , , , , ,245 99, ,27 2,35 120, , , , , , , , , , , , , ,778 96, ,24 2,35 118, , , , , , , , , , , , , ,778 94, ,23 2,35 118, , , , , , , , , , , , , ,778 94, ,28 2,35 120, , , , , , , , , , , , , ,778 96, ,30 2,35 121, , , , , , , , , , , , , ,778 97,520 A 52 2,23 2,35 115, , , , , , , , , , , , , ,310 92,768 B 52 2,27 2,35 118, , , , , , , , , , , , , ,310 94,432 C 52 2,24 2,35 116, , , , , , , , , , , , , ,310 93,184 D 52 2,29 2,35 119, , , , , , , , , , , , , ,310 95,264 E F 55 2,00 2,00 110, ,000 95,700 96, , , , , , , , , , ,500 88,000 SW5:Pos Pos 0=ON ,41 1,55 119, , , , , , , , , , , , , ,338 95, ,41 1,50 119, , , , , , , , , , , , , ,875 95, ,37 1,45 116, , , , , , , , , , , , , ,413 93, ,43 1,55 121, , , , , , , , , , , , , ,338 97, ,45 1,55 123, , , , , , , , , , , , , ,338 98, ,37 1,45 116, , , , , , , , , , , , , ,413 93, ,41 1,50 126, , , , , , , , , , , , , , , ,41 1,55 126, , , , , , , , , , , , , , , ,42 1,55 127, , , , , , , , , , , , , , , ,43 1,55 128, , , , , , , , , , , , , , ,960 A 90 1,45 1,55 130, , , , , , , , , , , , , , ,400 B 90 1,41 1,50 126, , , , , , , , , , , , , , ,520 C 80 1,41 1,55 112, ,000 98,136 98, , , , , , , , , , ,200 90,240 D 80 1,42 1,55 113, ,000 98,832 99, , , , , , , , , , ,200 90,880 E 80 1,41 1,55 112, ,000 98,136 98, , , , , , , , , , ,200 90,240 F 80 1,45 1,55 116, , , , , , , , , , , , , ,200 92,800 Katkaisu pikavarauksessa Syväpurkausesto LEMSO AB 11607bFIN.xls

27 Varaajan käyttöarvot V 220V Dip SW7 SW5:Pos Kennojen lkm Kenno U Pikavar /kenno U Varaus U Pikavar U Ali U Akkutesti alle1% yli 1% alle 2% yli 2% Ylijännite kestovarauksessa Sammutus kestovarauksessa Pikavaraus alle 2% Pikavaraus yli 2% Ylijännite pikavarauksessa lkm 0,870 0,874 0,990 1,010 0,980 1,020 1, %*C 98%*F 102%*F 104%*F 105%*F 0,800 Pos 1=0FF ,27 2,35 245, , , , , , , , , , , , , , ,128 Kund spec. Dip SW ,24 2,35 241, , , , , , , , , , , , , , , ,23 2,35 240, , , , , , , , , , , , , , , ,28 2,35 246, , , , , , , , , , , , , , , ,30 2,35 248, , , , , , , , , , , , , , , ,27 2,35 240, , , , , , , , , , , , , , , ,24 2,35 237, , , , , , , , , , , , , , , ,23 2,35 236, , , , , , , , , , , , , , , ,28 2,35 241, , , , , , , , , , , , , , , ,30 2,35 243, , , , , , , , , , , , , , ,040 A 105 2,23 2,35 234, , , , , , , , , , , , , , ,320 B 105 2,27 2,35 238, , , , , , , , , , , , , , ,680 C 105 2,28 2,35 239, , , , , , , , , , , , , , ,520 D 105 2,24 2,35 235, , , , , , , , , , , , , , ,160 E F 110 2,00 2,00 220, , , , , , , , , , , , , , ,000 Pos SW5: Pos 0=ON ,41 1,55 250, , , , , , , , , , , , , , , ,41 1,50 250, , , , , , , , , , , , , , , ,37 1,45 243, , , , , , , , , , , , , , , ,43 1,55 254, , , , , , , , , , , , , , , ,45 1,55 258, , , , , , , , , , , , , , , ,37 1,45 243, , , , , , , , , , , , , , , ,41 1,50 245, , , , , , , , , , , , , , , ,41 1,55 245, , , , , , , , , , , , , , , ,42 1,55 247, , , , , , , , , , , , , , , ,43 1,55 248, , , , , , , , , , , , , , ,056 A 174 1,45 1,55 252, , , , , , , , , , , , , , ,840 B 170 1,41 1,50 239, , , , , , , , , , , , , , ,760 C 170 1,41 1,55 239, , , , , , , , , , , , , , ,760 D 170 1,42 1,55 241, , , , , , , , , , , , , , ,120 E 170 1,45 1,55 246, , , , , , , , , , , , , , ,200 F 170 1,45 1,55 246, , , , , , , , , , , , , , ,200 Katkaisu pikavarauksessa Syväpurkausesto LEMSO AB 11608bFIN.xls
