WISA -KATE PLUS Suomen taivaan alle

Transkriptio

1 Wisa -Kate Plus Suomen taivaan alle

2 Suomalaisissa olosuhteissa vesikatolla on aina kiire. Vaihtuvien vuodenaikojen ja ilmanalojen maassa rakenteet on saatava pian suojaan. Tehtävää helpottaa kun alusrakenteeksi valitsee kohteeseen suunnitellun vanerin, joka on tehtaalla valmiiksi suojakäsitelty. Sellainen vaneri on WISA -Kate Plus, Suomen taivaan alle suunniteltu kotimainen katevaneri. Pian säältä suojaan WISA-Kate Plus on erikoisrakenteinen, hiomaton havupuuvaneri, jonka pohjustus vesiohenteisella puunsuoja-aineella on tehty hallituissa tehdasolosuhteissa. Näin levyn molemmilla pinnoilla on hyvä rakentamisen aikainen suoja. Levy vaatii jälkikäsittelyn joko vesi- tai öljypohjaisella ulkomaalilla vain niiltä osin kuin se jää ulkokäytössä näkyviin. Pontattu katelevy jäykistää rakenteen Vanerilevytys jäykistää kattorakenteita paremmin kuin perinteinen raakaponttilaudoitus. Pääasiassa vesikaton kantavaksi alusrakenteeksi suunniteltu WISA-Kate Plus on pitkältä sivultaan pontattu, mikä auttaa muodostamaan jäykän, tasaisen alusrakenteen ilman raskasta tuentaa. Ponttauskohta ei tarvitse tukea alleen. Lopputulos palkitsee katsojan Tuleepa varsinaiseksi katemateriaaliksi bitumihuopa tai pelti, WISA-Kate Plus auttaa esteettiseen lopputulokseen. Tasainen alusrakenne ei peilaudu kiusallisesti pintamateriaalin läpi. Se lisää myös katteen kestoikää. Säästä ennen kaikkea itseäsi Katevaneri säästää kiinnitystarpeissa ja materiaalikustannuksissa, koska levymenekki on laskettavissa erittäin täsmällisesti. Eniten WISA-Kate Plus säästää aikaa ja työtä, eli juuri niitä kalleimpia panoksia. Parempaa jälkeä syntyy nopeammin. Tasainen alusrakenne valmistuu nopeasti, vähemmällä naulauksella ja helposti toteutettavilla läpivienneillä.

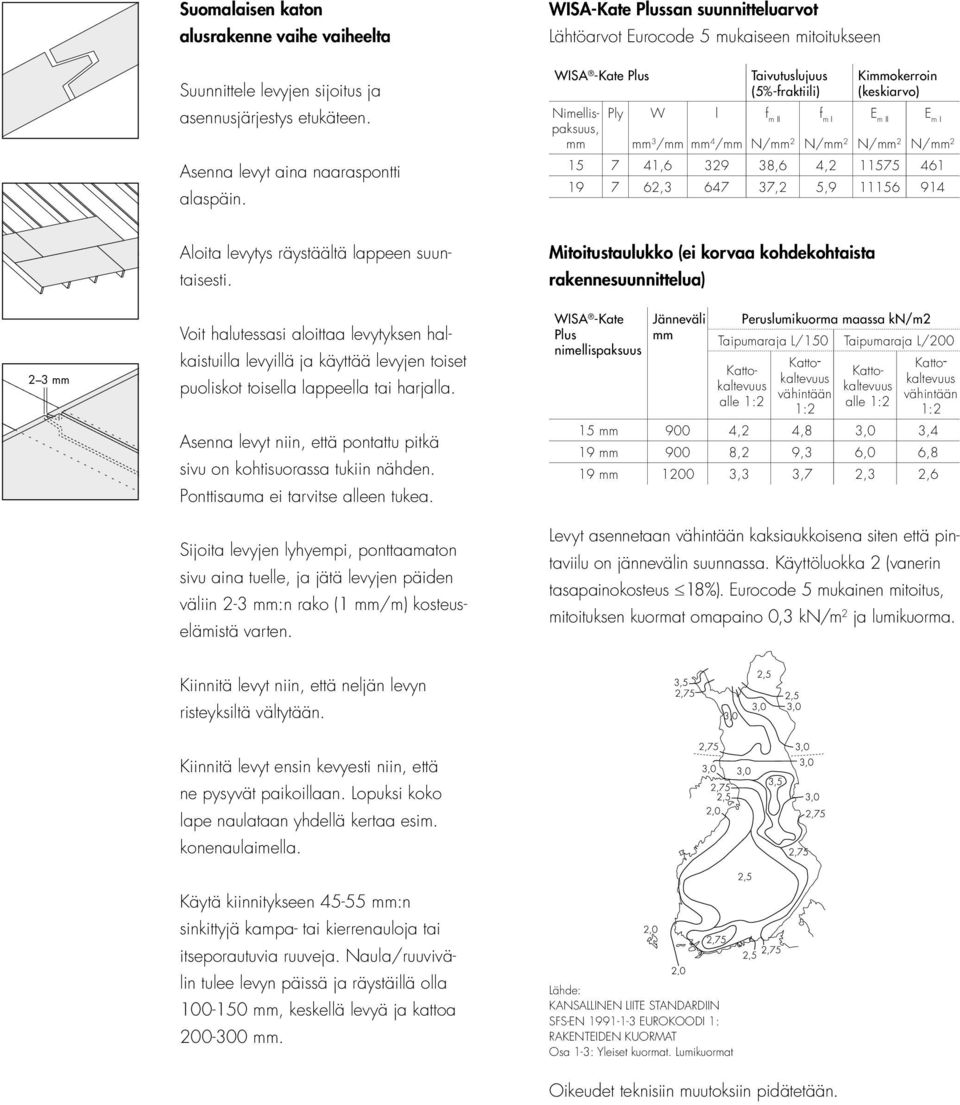

3 Suomalaisen katon alusrakenne vaihe vaiheelta Suunnittele levyjen sijoitus ja asennusjärjestys etukäteen. Asenna levyt aina naaraspontti alaspäin. WISA-Kate Plussan suunnitteluarvot Lähtöarvot Eurocode 5 mukaiseen mitoitukseen WISA -Kate Plus Taivutuslujuus (5%-fraktiili) Kimmo kerroin (keski arvo) Nimellispaksuus, Ply W l f m II f m I E m II E m I mm mm 3 /mm mm 4 /mm N/mm 2 N/mm 2 N/mm 2 N/mm , ,6 4, , ,2 5, Aloita levytys räystäältä lappeen suuntaisesti. Mitoitustaulukko (ei korvaa kohdekohtaista rakennesuunnittelua) 2 3 mm Voit halutessasi aloittaa levytyksen halkaistuilla levyillä ja käyttää levyjen toiset puoliskot toisella lappeella tai harjalla. Asenna levyt niin, että pontattu pitkä sivu on kohtisuorassa tukiin nähden. Ponttisauma ei tarvitse alleen tukea. Sijoita levyjen lyhyempi, ponttaamaton sivu aina tuelle, ja jätä levyjen päiden väliin 2-3 mm:n rako (1 mm/m) kosteuselämistä varten. WISA -Kate Plus nimellispaksuus Jänneväli mm Peruslumikuorma maassa kn/m2 Taipumaraja L/150 Taipumaraja L/200 Kattokaltevuukaltevuus Katto- Kattokaltevuukaltevuus Katto- vähintään vähintään alle 1:2 alle 1:2 1:2 1:2 15 mm 900 4,2 4,8 3,0 3,4 19 mm 900 8,2 9,3 6,0 6,8 19 mm ,3 3,7 2,3 2,6 Levyt asennetaan vähintään kaksiaukkoisena siten että pintaviilu on jännevälin suunnassa. Käyttöluokka 2 (vanerin tasapainokosteus 18%). Euro code 5 mukainen mitoitus, mitoituksen kuormat omapaino 0,3 kn/m 2 ja lumikuorma. Kiinnitä levyt niin, että neljän levyn risteyksiltä vältytään. Kiinnitä levyt ensin kevyesti niin, että ne pysyvät paikoillaan. Lopuksi koko lape naulataan yhdellä kertaa esim. konenaulaimella. Käytä kiinnitykseen mm:n sinkittyjä kampa- tai kierrenauloja tai itseporautuvia ruuveja. Naula/ruuvivälin tulee levyn päissä ja räystäillä olla mm, keskellä levyä ja kattoa mm. Lähde: KANSALLINEN LIITE STANDARDIIN SFS-EN EUROKOODI 1: RAKENTEIDEN KUORMAT Osa 1-3: Yleiset kuormat. Lumikuormat Oikeudet teknisiin muutoksiin pidätetään.

4 WISA luotettava kumppani Paremman ympäristön puolesta. UPM:llä on sertifi oitu puun alkuperän hallintajärjestelmä (Chain of Custody), jolla varmistetaan että tuotannossa käytetty puu on kestävän kehityksen mukaista ja laillista, eikä ole peräisin suojelluista metsistä. UPM toteuttaa kestävän metsätalouden mukaisia menettelytapoja ja metsien käsittelymenetelmiä ja pyrkii edistämään tasapainoisesti metsien hoidon taloudellisia, yhteiskunnallisia ja ympäristötavoitteita. Puutuotteiden käyttö hillitsee ilmastonmuutosta, kun puuraaka-aine on peräisin kestävän kehityksen mukaisesti hoidetuista metsistä. Puu sitoo kasvaessaan hiilidioksidia ja puutuote toimii hiilivarastona käyttöikänsä. Se on ainoa rakennusmateriaali, jonka nettohiilidioksidipäästöt ovat negatiiviset. UPM:llä ympäristönsuojelu ja -hoito ovat olennainen osa jokapäiväistä toimintaa. Raakaaineita, energianlähteitä ja tuotantoprosesseja valittaessa ja tuotteita kehitettäessä yksi tärkeimmistä tavoitteista on minimoida vaikutukset luontoon ja ympäristöön. Me pidämme lupauksemme Asiakkaittemme tuote- ja palvelutarpeiden huomioiminen on liiketoimintamme kulmakivi. Varmistaaksemme, että WISA tuotteet täyttävät aina asiakkaan tarpeet, toimintaamme kuuluvat jatkuvat testaukset, parannukset ja muutokset. Me toimitamme ratkaisuja, joiden avulla asiakas pystyy saavuttamaan omat tavoitteensa.

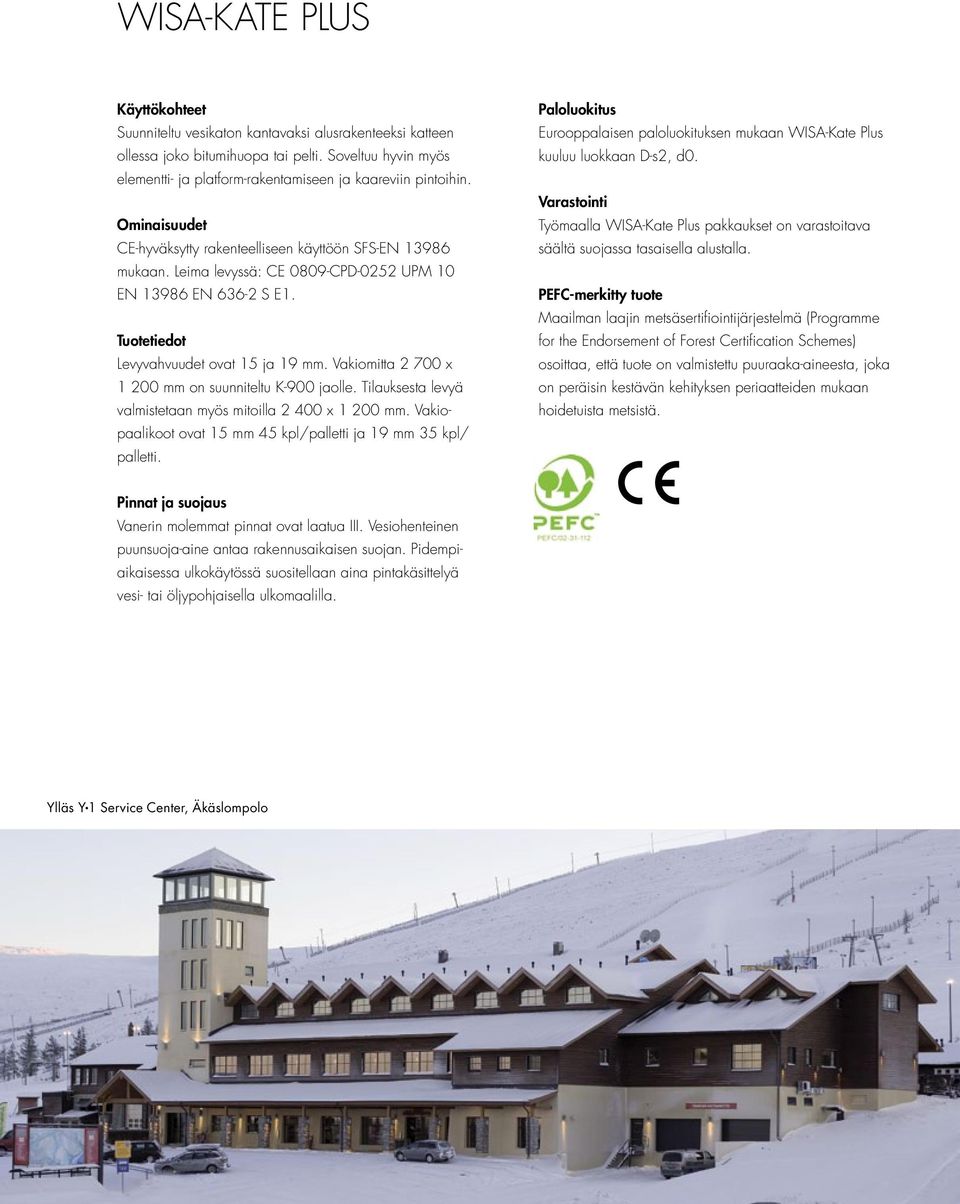

5 Wisa-Kate Plus Käyttökohteet Suunniteltu vesikaton kantavaksi alusrakenteeksi katteen ollessa joko bitumihuopa tai pelti. Soveltuu hyvin myös elementti- ja platform-rakentamiseen ja kaareviin pintoihin. Ominaisuudet CE-hyväksytty rakenteelliseen käyttöön SFS-EN mukaan. Leima levyssä: CE 0809-CPD-0252 UPM 10 EN EN S E1. Tuotetiedot Levyvahvuudet ovat 15 ja 19 mm. Vakiomitta x mm on suunniteltu K-900 jaolle. Tilauksesta levyä valmistetaan myös mitoilla x mm. Vakiopaalikoot ovat 15 mm 45 kpl/palletti ja 19 mm 35 kpl/ palletti. Paloluokitus Eurooppalaisen paloluokituksen mukaan WISA-Kate Plus kuuluu luokkaan D-s2, d0. Varastointi Työmaalla WISA-Kate Plus pakkaukset on varastoitava säältä suojassa tasaisella alustalla. PEFC-merkitty tuote Maailman laajin metsäsertifiointijärjestelmä (Programme for the Endorsement of Forest Certification Schemes) osoittaa, että tuote on valmistettu puuraaka-aineesta, joka on peräisin kestävän kehityksen periaatteiden mukaan hoidetuista metsistä. Pinnat ja suojaus Vanerin molemmat pinnat ovat laatua III. Vesiohenteinen puunsuoja-aine antaa rakennusaikaisen suojan. Pidempiaikaisessa ulkokäytössä suositellaan aina pintakäsittelyä vesi- tai öljypohjaisella ulkomaalilla. Ylläs Y 1 Service Center, Äkäslompolo

6

7 Havu-Kate Pysyvään rakennuskäyttöön tarkoitettu Havu-Kate on erikoisrakenteinen mäntyvaneri. Havu-Kate on suojakäsitelty, pinnoittamaton, pitkiltä sivuiltaan pontattu, pituussyinen havuvaneri, joka on liimattu sään ja keitonkestävällä fenolihartsiliimalla. Katevaneri on suunniteltu etupäässä vesikaton kantavaksi alusrakenteeksi, jossa kattokannattajaväli on 900 mm. Katteena voidaan käyttää esimerkiksi bitumihuopaa tai peltiä. Havu-Katetta voidaan jäykistävän rakenteensa ansiosta käyttää rakennuskohteessa sekä pysty- että vaakarakenteena. Tämän sekä vanerin hyvien lujuusominaisuuksien vuoksi se sopii erinomaisesti myös seinä- ja lattiarakenteisiin. Perinteiseen raakaponttilaudoitukseen verrattuna vanerilevytyksellä säästetään kokonaistyöajassa ja työkustannuksissa, sillä alusrakenteeksi tarvittava vanerimäärä voidaan laskea tarkasti. Vanerilevytys vaatii myös vähemmän naulausta, ja se on nopea sekä helppo asentaa. Vanerilevytyksellä saadaan nopeasti siisti suoja rakenteille, ja normaaliolosuhteissa työaikaisia suojauksia ei tarvitse käyttää.

8 Asennusohjeita Katto- ja seinä Vanerilevyt ilmastoidaan käyttöolosuhteita vastaavaan kosteuteen ennen asentamista. Kattolevyjen sijoitus ja asennusjärjestys on hyvä suunnitella etukäteen. Levytys aloitetaan räystäältä lappeen suuntaisesti. Levytys voidaan aloittaa halkaistuilla levyillä ja käyttää levyjen toiset puoliskot toisella lappeella tai harjalla. Mikäli halutaan aloittaa kokonaisilla levyillä, asennetaan ne naaraspontti alaspäin, tällöin siihen on helppo naulata huopa tai pelti kiinni. Levyt on asennettava aina siten, että pontattu pitkäsivu on kohtisuorassa tukiin nähden. Ponttisauma ei tarvitse alleen tukea. Levyjen lyhyempi, ponttaamaton sivu on sijoitettava tuelle. Levyt limitetään tiilimäisesti siten, että vältetään neljän levyn risteykset. Varastointi työmaalla Havu-Kate suojataan kuljetuksen ja varastoinnin ajaksi kastumiselta, likaantumiselta, auringon valolta, maakosketukselta, kolhiintumiselta ja naarmuuntumiselta. Levyt varastoidaan lappeellaan suoralla alustalla. Tarvittaessa käytetään aluspuita, jotka ovat noin 0,5 m:n etäisyydellä toisistaan. Levyjen varastointia pystyssä on pyrittävä välttämään. Levypino peitetään suojalevyllä. Varastointiolosuhteiden tulisi vastata levyjen lopullisia käyttöolosuhteita. Vaneria on ennen kiinnitystä ilmastoitava 3-8 vrk lopullisia kosteus- ja lämpöolosuhteita vastaavissa olosuhteissa. Kattolevyjen väliin jätetään leveyssuunnassa n. 2 mm:n ja pituussuunnassa n. 3 mm:n suuruinen rako. Seinälevyjen väliin jätetään vähintään 2 mm:n suuruinen rako. Levyjen kiinnityksessä käytetään kuumasinkittyjä kierrenauloja tai puuruuveja, joiden kannat upotetaan levyihin (n. 2 mm). Naulojen pituuden tulee olla vähintään 50 mm ja ruuvien pituuden vastaavasti vähintään 40 mm. Ylipitkiä nauloja on syytä välttää, jottei naulan kanta tunkeudu ulos levystä puun kuivuessa. Naula- tai ruuviväli on levyn päissä 150 mm ja levyn keskellä 300 mm. Käyttöluokan 2 mukaisissa rakenteissa tulee kaikkien kiinnikkeiden olla kuumasinkittyjä. Rakenteissa, joissa vaneria käytetään jäykistävänä levynä, kiinnikejako määritetään laskennallisesti. Tekninen tieto Oheisessa taulukossa on Havu-Katteen esimitoitustaulukko, joka ei kuitenkaan korvaa kohdekohtaista rakennesuunnittelua. Esimitoitustaulukko (ei korvaa rakennesuunnittelua) Levyn nominaalipaksuus Levykoko Peruslumikuorma maassa Kattokaltevuus 0 Kattokaltevuus mm (9 ply) 2700 mm x 1200 mm 2,3 kn/m² 2,5 kn/m² Eurocode 5:n mukainen mitoitus (RIL ) käyttöluokka 2 3-aukkoinen rakenne, jänneväli 900 mm suurin sallittu taipuma L/200 = 4,5 mm esimitoituksessa käytetty kokonaiskuorma: omapaino 0,3 kn/m², lumi ja tuuli Havu-Katteen materiaaliominaisuuksista on laadittu VTT:n tutkimusraportti: VTT-S TEKNINEN NEUVONTA Metsäliiton Puutuoteteollisuus Myynti ja jakelu, Suomi Askonkatu Lahti puhelin fax myynti@finnforest.com
