ALUSRAKENTEET JA TERASSILAUTOJEN SUOSITELTU LINJAUS

Transkriptio

1 ALUSRAKENTEET JA TERASSILAUTOJEN SUOSITELTU LINJAUS 400 mm Suunnittele terassilautojen linjaus huolella etukäteen, sillä alusrakenne valitaan linjauksen mukaan. Sadeveden käyttö puhdistuksessa: asenna terassilaudat vedenvirtauksen suuntaan 1 2 %:n kallistukseen. <_ 38 mm Alusrakenne ei saa estää pintaveden valumista pois. Jos aluslaudat asennetaan 90 asteen kulmaan veden virtaussuuntaan nähden, alusrakenteen lisäksi terassilautojen alle voidaan asentaa UPM ProFi -koolaustassut. Tämä mahdollistaa veden valumisen rakenteen pohjan ympäriltä. Koolaustassujen määrä riippuu alusrakenteen tyypistä. UPM ProFi -aluslauta: 15 kpl / 4 m aluslauta (etäisyys enintään 30 cm keskeltä keskelle) tai 12 kpl/m². 300 mm Korotetuissa terasseissa on käytettävä suuria UPM ProFi -alumiinialuslautoja tai puisia kannatinpalkkeja. UPM ProFi -aluslaudat on asennettava kovalle ja tasaiselle alustalle. Kannatinpalkkien väli saa olla enintään 40 cm, jos ne ovat 90 asteen kulmassa terassilautoihin nähden. Välin täytyy olla lyhyempi, jos kulma on 90 astetta. Huomioi suunnitteluvaiheessa terassille tulevat raskaat esineet (kuten suuret kukkaruukut ja ulkoaltaat) kaventamalla aluslautojen väliä.

2 Kun terassilaudat asetetaan päät vastakkain (päittäisliitos), jokaisen laudan päähän tarvitaan kannatinpalkki. Saumakohdat on suunniteltava etukäteen, sillä jokaiseen terassilautojen katkeamiskohtaan on asennettava rinnakkaissuuntaisesti kaksi kannatinpalkkia. 6 mm Alumiinikiskot tai kannatinpalkit on kiinnitettävä alustaan. UPM ProFi -aluslaudat on kiinnitettävä pulteilla tai ruuveilla betoniin 1 metrin välein. 400 mm 400 mm 400 mm Jos kiinnitys alustaan ei onnistu, alusrakenteessa on oltava lujat poikittaistuet. Kaikki kattoterassit on rakennettava tällä tavoin. Kannatinpalkit on kiinnitettävä toisiinsa esimerkiksi kulmaraudoilla. Poikittaistukien suurin sallittu etäisyys on 2 metriä. Jos asennuspaikan lämpötilavaihtelut ovat suuria, terassilautojen kiinnityksessä kannattaa käyttää mahdollisimman vähän päittäisliitoksia: Vältä päittäisliitoksia suurien lämpötilavaihteluiden alueella Suositellut pituudet ilman päittäisliitoksia 4 m 13 m 2 m 4 m 13 m 2 m Terassijalka asennetaan aluslautaan Kiinnitä ruuvilla suoraan aluslautaan 1 m Porraslautojen asennus UPM ProFi -alumiinialuslautoihin UPM ProFi -terassijaloilla Jos UPM ProFi -porraslauta kiinnitetään suureen UPM ProFi -alumiinialuslautaan UPM ProFi -terassijalalla (korotettu terassi), terassijalkaa ei saa kiinnittää uloimpiin aluslautoihin, joihin on asennettu porraslauta. Asenna tällaisessa tapauksessa terassijalka toiseksi uloimpaan aluslautaan. Tämä voi joissain tapauksissa heikentää terassin reunan vakautta. Terassin reunan vakauden parantaminen: Aseta lyhyitä aluslaudan (alumiinialuslaudan tai puisen aluslaudan) kappaleita (noin 60 cm) 90 asteen kulmassa kannatinpalkkien alle ja kiinnitä ne ruuveilla suoraan kannatinpalkkeihin. Lyhyiden tukikappaleiden suurin sallittu etäisyys on 1 metri. UPM ProFi -terassijalan voi kiinnittää suoraan porraslaudan alle. Huomautus: voidaan käyttää myös UPM ProFi Click -järjestelmässä. paikkansa julkaisuajankohtana. Löydät ajantasaisimman version osoitteesta ADV SUB 06/2019

3 KATTOTERASSI Yleissääntö: aluslautoja ei yleensä voi kiinnittää kattopintaan ja korkeuserot on tasoitettava. Suositeltu ratkaisu: luja kehikko, jonka poikittaistukina ovat suuret alumiinialuslaudat ja jonka alle tulevat UPM ProFi -terassijalat ja/tai -koolaustassut. Poikittaistukien suurin sallittu etäisyys on 2 m (keskeltä keskelle). Muut vaihtoehdot: puusta tai UPM ProFi -aluslaudoista valmistettu luja kehikko. > 2 cm seinästä tai muusta kiinteästä pinnasta. (> 3 cm jos alumiinialuslauta j a/tai saumanauha) Kannatinpalkit on kiinnitettävä toisiinsa esimerkiksi kulmaraudoilla. Tarvittaessa voidaan käyttää pientä UPM ProFi -aluslautaa ja kiinnittää se samalla tavalla (esimerkiksi UPM ProFi Fence -kulmakiinnikesarjalla) Enintään 200 cm Huomautus: UPM ProFi -aluslaudat on asennettava kovalle ja tasaiselle pinnalle. Korotetut terassit on aina rakennettava suurten UPM ProFi -alumiinialuslautojen tai puukehyksen päälle (A-luokan kestopuuta). Enintään 40 cm Jos johonkin kohtaan kohdistuu tavallista enemmän painoa: Aseta alusrakenteen alle betonitukia tai jos rakennuskorkeus on rajattu, kiinnitä aluslautoihin tarvittaessa metallilevyjä.

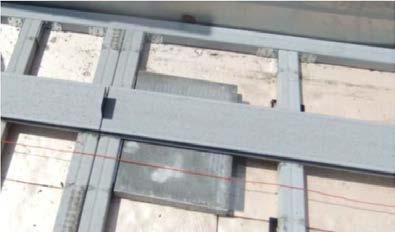

4 UPM ProFi Deck UPM ProFi -aluslaudat asetetaan betonilaatoille ja kiinnitetään kehikkoon Betonilaatat: 20 cm x 20 cm x 3 cm, etäisyys < 20 cm Puristuspainetta kestävä eriste, riittävä vedenpoisto Vuoraus esim. 20 cm teräsbetonia Huomioi asennusolosuhteet ja noudata paikallisia rakennusmääräyksiä. paikkansa julkaisuajankohtana. Löydät ajantasaisimman version osoitteesta ADV ROOF TER 06/2019

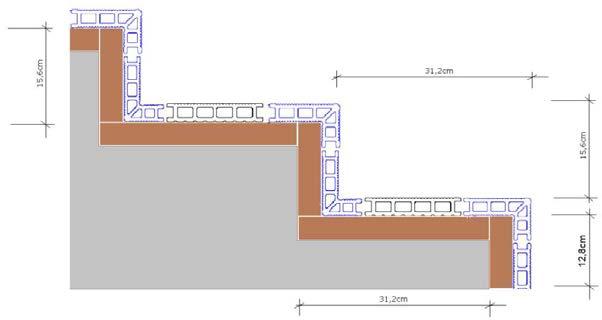

5 PORTAAT Aluslaudat kiinnitetään tasaiselle alustalle, kuten betoniportaisiin. Terassilaudat kiinnitetään UPM ProFi -alumiinikiskoilla mmended to install decking boards with UPM ProFi Alu Rail (inste (ei T-kiinnikkeillä) vakauden parantamiseksi. Jos rakennetta ei voi muuttaa vastaamaan UPM ProFi -terassilaudan mittoja, suosittelemme käyttämään UPM ProFi -porraslautaa portaan etureunassa ja UPM ProFi -terassilautaa sisäkulmissa. Terassilautoja voi tarvittaessa sahata pituussuunnassa.

6 Varmista, että noudatat paikallisia rakennusmääräyksiä. UPM ProFi -aluslaudat on asennettava kovalle ja tasaiselle pinnalle. Korotetut terassit on rakennettava suurten UPM ProFi -alumiinialuslautojen tai puukehikon päälle. UPM ProFi Deck -terassilautoja ei saa käyttää pohjakerrossovellusten yläpuolella, ellei kerrosta ole rakennettu kantavalle alusrakenteelle, kuten betoniportaille. paikkansa julkaisuajankohtana. Löydät ajantasaisimman version osoitteesta ADV STAIRS 03/2019

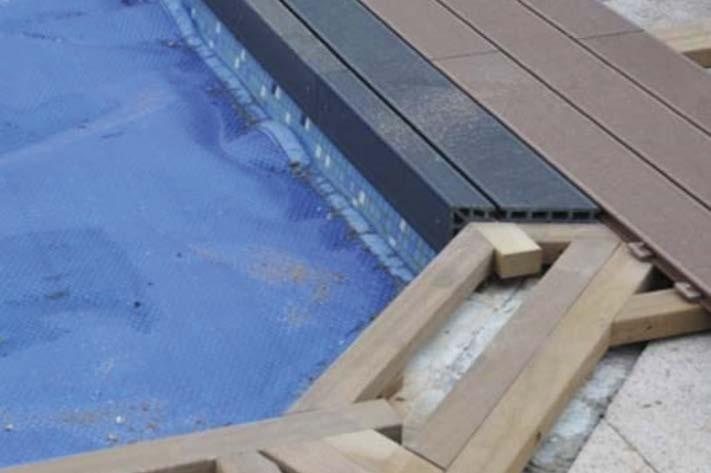

7 UIMA-ALTAAN REUNAT Kiinnitysvaihtoehdot A Käytä esimerkiksi porraslautaa. Huomioi vedenpoisto B 600 mm paikkansa julkaisuajankohtana. Löydät ajantasaisimman version osoitteesta ADV POOL 06/2019
