1 TUULENSUOJALEVYT Kiinnitysojeet ja levyjaykistysominaisuudet Runkoleijona & Tuulileijona SISÄLLYS 1.0 ALKUSANAT LEVYJEN KÄYTTÖKOHTEET JA OMINAISUUDET KÄSITTELY- JA ASENNUSOHJEET Varastointi 3.2 Levyjen ilmastointi 3.3 Levyjen minimikiinnitykset 3.4 Levyjen ävittäminen 4.0 LEIKKAUSVOIMAKESTÄVYYDEN MITOITUSKAAVAT LEVYKOHTAISET LEIKKAUSVOIMAKESTÄVYYDEN MITOITUSARVOT ALKUSANAT Huokoisia puukuitulevyjä voidaan käyttää jäykistävinä rakenneosina tuulikuormille, kun kyseisellä levyllä on eurooppalainen tekninen yväksyntä ETA tai voimassa oleva tyyppiyväksyntä, jossa Rakennustarvikealan liikkeet

2 esitetään suunnittelustandardin EN (eurokoodi 5) yteydessä noudatettavat jäykistävän levyn mitoitusojeet. Tässä ojeessa levyjen leikkausvoimakestävyyksien määrittämisessä käytetään standardin EN mukaista jäykistysseinien yksinkertaistettua analyysiä (menetelmä A). Liittimien ominaisleikkausvoimakestävyydet on määritetty VTT:lla koekuormitusten perusteella jokaiselle levy- ja liitintyypille erikseen. Liittimien korroosiosuojausojeet ovat standardin EN mukaiset. 2.0 LEVYJEN KÄYTTÖKOHTEET JA OMINAISUUDET Leijona-tuulensuojalevyt valmistetaan putaasta puukuidusta. Levyjen valmistuksessa ei käytetä liimoja, vaan sideaineena levyissä on puun oma sideaine, ligniini. Kosteudenkeston parantamiseksi kuitumassaan lisätään vaaa. Levyn pinnan madollinen rikkoutuminen ei vaikuta levyn tuulensuojauskykyyn. LEVYTUOTE KÄYTTÖKOHDE Runkoleijona ulkovaipparakenteet yleensä (ulkoseinä, tuulettuva yläpoja) ulkoseinärakenteet, joissa lämmöneriste asennetaanpualtamalla Tuulileijona ulkoseinärakenteet Runkoleijona LEVYTUOTE Paksuus (mm) 25 Leveys (mm) 1200 tuulettuva yläpoja, joissa tuulensuojalevy voidaantukea riittävästi levyn taipumien estämiseksi KÄYTTÖKOHDE Pituus (mm) 2700, 3000, 3100 Tieys (kg/m 3 ) 260 Lämmönjotavuuden ilmoitettu arvo λdeclared [W/(mK)] 0,053 Vesiöyrynvastus Zp käyttöluokassa 2 [(m 2 spa)/kg] 0,5 x 10 9 Ilmanläpäisykerroin [m 3 /(m 2 spa)] 10 x 10-6 Paloluokka E1) 1) VTT:n lausunnon VTT-S mukaisella seinärakenteella voidaan saavuttaa paloluokka REI 30, kun seinässä on tuulensuojalevynä Runkoleijona. Tuulileijona LEVYTUOTE Paksuus (mm) 12 Leveys (mm) 1200 KÄYTTÖKOHDE Pituus (mm) 2700, 3000 Tieys (kg/m 3 ) 280 Lämmönjotavuuden ilmoitettu arvo λdeclared [W/(mK)] 0,053 Vesiöyrynvastus Zp käyttöluokassa 2 [(m 2 spa)/kg] 0,5 x 10 9 Ilmanläpäisykerroin [m 3 /(m 2 spa)] 10 x 10-6 Paloluokka E Rakennustarvikealan liikkeet - 2 -

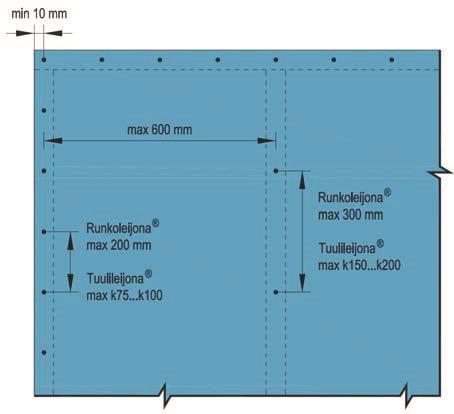

3 3.0 KÄSITTELY- JA ASENNUSOHJEET 3.1. Varastointi Varastoinnin aikana Leijona-tuulensuojalevyt suojataan kastumista, likaantumista, koliintumista ja naarmuuntumista vastaan. Varastoinnin aikana uoleditaan levyjen tuulettumisesta. Jos vesi tiivistyy suojusten sisäpuolelle varastoinnin aikana, suojukset avataan tuulettumisen parantamiseksi. Levyt varastoidaan aina kuivalla, tukevalla ja tasaisella alustalla siten, että levyt ovat irti maasta ja levyiin ei pääse syntymään aitallisia muodonmuutoksia ja ulkonäköä eikentäviä vireitä. 3.2 Levyjen ilmastointi Leijona-tuulensuojalevyjen kosteus muuttuu ympäröivän ilman suteellisen kosteuden muuttuessa ja tästä jotuen levyissä tapatuu pieniä mittamuutoksia kuten puutuotteissa yleensä. Jotta mittamuutokset voidaan minimoida, on levyt ilmastoitava työmaalla 1-3 vrk ennen niiden asennusta sellaisissa olosuteissa, jotka vastaavat madollisimman yvin levyn lopullisia käyttöolosuteita. Ilmastointi tedään siten, että levyt asennetaan syrjälleen esimerkiksi seinää vasten ja levyjen väleiin asennetaan rimat siten, että ilma pääsee kulkemaan levyjen välissä. 3.3 Levyjen minimikiinnitykset Leijona-tuulensuojalevyjen tulee aina olla kiinnitetty kaikilta reunoiltaan. Tällä tavalla tuulensuojakerroksestasaadaan tiivis ja tuulensuojalevyjä voidaan yödyntää levyjäykisteenä. Leijona-tuulensuojalevyillä on samanlaiset ominaisuudet levyn tason molemmissa suunnissa, joten levyn asennussuunnalla ei ole merkitystä. akanen (pituus 50 mm, selkä 10 mm, lanka akanen (pituus 32 mm, selkä 25/26 mm, 10 mm levyn reunasta. Puun reunasta tulee olla EN mukainen väimmäisetäisyys a4,c. Kuva 1. Pienimmät sallittavat reunaetäisyydet ja suurimmat sallittavat liitinvälit. Rakennustarvikealan liikkeet - 3 -

4 3.4 Levyjen ävittäminen Leijona-tuulensuojalevyt ovat pääasiassa pudasta luonnonpuuta, joten ne voidaan ävittää kompostoimalla, toimittamalla kaatopaikalle tai polttamalla soveltuvassa lämpökattilassa. 4.0 LEIKKAUSVOIMAKESTÄVYYDEN MITOITUSKAAVAT Seuraavassa esitetään mitoituskaavat, joilla leikkausvoimakestävyyden etkellisen aikaluokan mitoitusarvot on määritetty tässä ojeessa esitetyille levytyypeille. Seinälokon leikkausvoimakestävyyden mitoitusarvo saadaan kaavasta 4.1, kun seinäloko on kuvassa 2 esitettyjen tyyppien mukainen. Levyn leikkauslommadus voidaan jättää tarkastamatta, kun mitoituksessa yödynnettävä liitinväli s 1 s 1,min. Seinälokon leveyden b i tule olla /4, kun on sinälokon korkeos. 1 (4.1) F i,v,rd = seinälokon leikkausvoimakestävyyden mitoitusarvo[n] F f,rd = yksittäisen liittimen leikkausvoimakestävyyden mitoitusarvo [N/leike] b i = seinälokon leveys s 1 = liitinjako s 1,min (4.2) F f, Rd = yksittäisen liittimen leikkausvoimakestävyyden mitoitusarvo [N/leike] k mod = etkellisessä aikaluokassa: k mod = 1,1 käyttöluokassa 1; k mod = 0,8 käyttöluokassa 2; k mod = 0,7 tilapäinen käyttö käyttöluokan 3 olosuteissa (rakennusaikana) R k = liittimen ominaisleikkauskestävyys [N/leike] γ M = 1,3 puurakenteiden liitoksissa Rakennustarvikealan liikkeet - 4 -

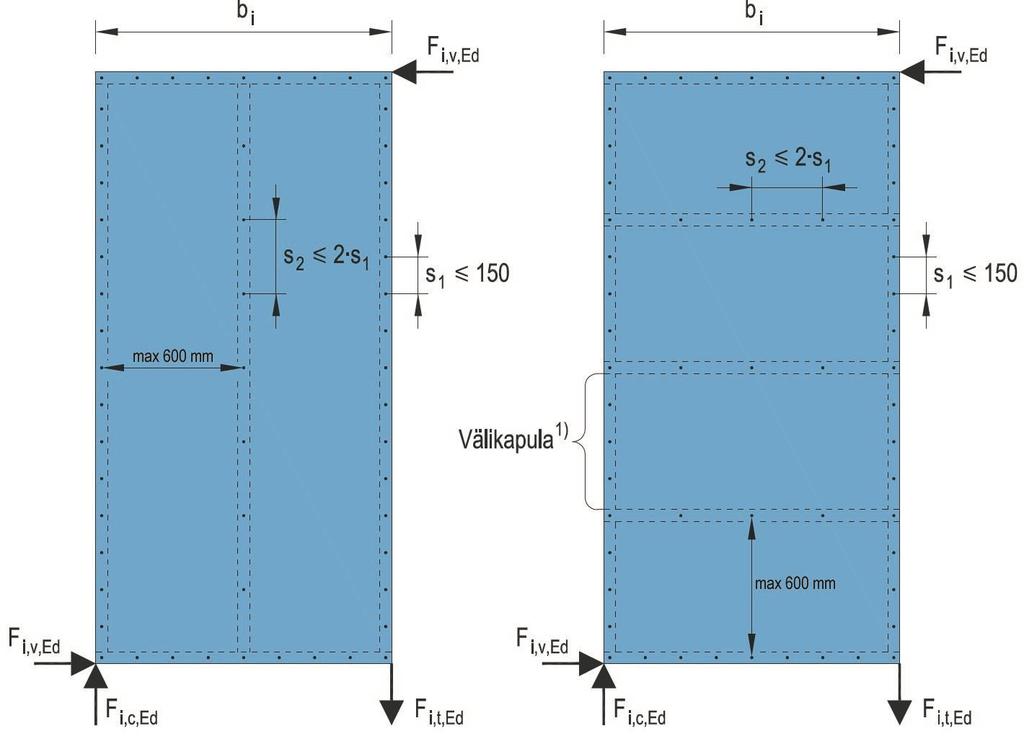

5 1) Välikapulat tarvitaan, jotta levyn kaikki reunat saadaan kiinnitettyä. Välikapulat sekä ala- ja yläreunan vaakakoolaus tulee olla kiinnitetty runkoon siten, että levyn reunassa esiintyvät leikkausvoimat siirtyvät rungolle, joka on ankkuroitu alustaansa. Kuva 2. Tässä ojeessa tarkasteltavat seinälokojen tyypit. 5.0 LEVYKOHTAISET LEIKKAUSVOIMAKESTÄVYYDEN MITOITUSARVOT Seuraavassa esitetyt levyjen leikkausvoimakestävyyden mitoitusarvot ovat voimassa, kun seinäloko on kuvassa 2 esitettyjen tyyppien mukainen ja liittimet ovat kunkin levytyypin yteydessä esitettyjen mukaisia. Seinälokojen siirtymiä ei tarkastella, koska standardin EN mukainen jäykistysseinien yksinkertaistettu analyysi (menetelmä A) ei edellytä siirtymätarkastelua. Seinäloko mitoitetaan käyttöluokassa 2, kun jäykistävälevy on sateelta suojatussa tilassa (esimerkiksi ulkoverouksen alla) ja käyttöluokassa 3, kun jäykistävä levy on säälle alttiina (esimerkiksi veroilematon levytys rakennustyön aikana). Rakennustarvikealan liikkeet - 5 -

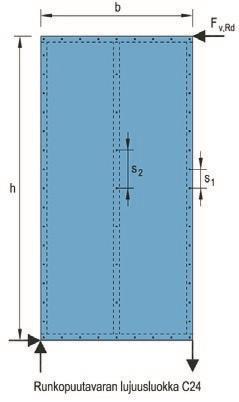

6 RUNKOLEIJONA, paksuus 25mm LIITTIMIEN KORROOSIOSUOJAUS Käyttöluokka Liitintyyppi Naulat ja ruuvit d 4 mm Ei mitään Fe/Zn 12c Z275 Fe/Zn 25c Z350 Hakaset FeZn 12c Z275 FeZn 12c Z275 Ruostumaton teräs LIITTIMIEN OMINAISLEIKKAUSKESTÄVYYDET Rk ja yödynnettävä pienin liitinväli s 1,min Liitintyyppi A B C Konenaula 2,5x60 Pyöreä Lankanaula 2,1x50 Neliskulmainen Hakanen Pituus 50 mm Selkä 10 mm Lanka 1,4x1,6 mm2 Rk [N] s1,min mm mm mm Levytyyppi Liitintyyppi b c s1 s2 Käyttöluokka 2 Runkoleijona A , ,4 4,7 Runkoleijona A , ,9 3,5 Runkoleijona A , ,6 2,3 Runkoleijona B , ,4 4,7 Runkoleijona B , ,4 3,0 Runkoleijona B , ,3 2,0 Runkoleijona C , ,0 4,4 Runkoleijona C , ,5 2,2 Runkoleijona C , ,6 1,4 Levytyyppi Liitintyyppi b c s1 s2 Käyttöluokka 2 Runkoleijona A , ,8 4,2 Runkoleijona A , ,6 3,1 Runkoleijona A , ,4 2,1 Runkoleijona B , ,8 4,2 Runkoleijona B , ,1 2,7 Runkoleijona B , ,0 1,7 Rakennustarvikealan liikkeet - 6 -

7 Runkoleijona C , ,5 3,9 Runkoleijona C , ,3 2,0 Runkoleijona C , ,5 1,3 Levytyyppi Liitintyyppi b c s1 s2 Käyttöluokka 2 Runkoleijona A , ,7 4,1 Runkoleijona A , ,4 3,0 Runkoleijona A , ,3 2,0 Runkoleijona B , ,6 4,0 Runkoleijona B , ,0 2,6 Runkoleijona B , ,9 1,7 Runkoleijona C , ,3 3,8 Runkoleijona C , ,2 1,9 Runkoleijona C , ,4 1,3 TUULILEIJONA, paksuus 12mm LIITTIMIEN KORROOSIOSUOJAUS Liitintyyppi Käyttöluokka Naulat ja ruuvit d 4 mm Ei mitään Fe/Zn 12c Z275 Fe/Zn 25c Z350 Hakaset FeZn 12c Z275 FeZn 12c Z275 Ruostumaton teräs LIITTIMIEN OMINAISLEIKKAUSKESTÄVYYDET Rk ja yödynnettävä pienin liitinväli s 1,min Liitintyyppi A Hakanen Pituus 32 mm Selkä 25/26 mm Lanka 1,2x1,6 mm 2 Rk [N] s1,min mm B Bituliittinaula 3,5x mm C Lankanaula 2,1x50 Neliskulmainen mm Levytyyppi Liitintyyppi b c s1 s2 Käyttöluokka 2 Tuulileijona A , ,3 3,8 Tuulileijona A , ,0 2,6 Rakennustarvikealan liikkeet - 7 -

8 Tuulileijona A , ,2 1,9 Tuulileijona B , ,1 3,6 Tuulileijona B , ,7 2,4 Tuulileijona B , ,0 1,8 Tuulileijona C , ,0 2,6 Tuulileijona C , ,0 1,7 Tuulileijona C , ,5 1,3 Levytyyppi Liitintyyppi b c s1 s2 Käyttöluokka 2 Tuulileijona A , ,8 3,4 Tuulileijona A , ,7 2,3 Tuulileijona A , ,0 1,7 Tuulileijona B , ,7 3,3 Tuulileijona B , ,5 2,1 Tuulileijona B , ,8 1,6 Tuulileijona C , ,7 2,4 Tuulileijona C , ,8 1,5 Tuulileijona C , ,3 1,2 Rakennustarvikealan liikkeet - 8 -
