1 Käyttäjän käsikirja VI.KM.K L76 *VIKMK120* *087R8178* ECL Comfort Käyttäjän käsikirja ECL Comfort Asennus ja ylläpito *087R8178* *VIKMK120* Lämmityksen ja käyttöveden säätö L76 VI.KM.K Asennus ja ylläpito

2 Esitetty kuva on periaatteellinen ja yksinkertaistettu esimerkki. Se ei sisällä kaikkia komponentteja, joita lämmitysjärjestelmässä tarvitaan. Turvallisuushuomautus! Henkilö ja esinevahinkojen ehkäisemiseksi on ehdottoman välttämätöntä lukea ja noudattaa tätä ohjekirjaa huolellisesti. Jos järjestelmä, jota olet asentamassa on erilainen kuin esitetty lämmitysjärjestelmän kuva, luonnostele tähän järjestelmäsi vertailua varten. Lämmitysjärjestelmät katso osa 10. Osaluettelo ECL Comfort 301 S1 S2 S3 S4 Ulkoanturi Paluuvesianturi, piiri I, lämmitys I Menovesianturi, piiri I, lämmitys I Menovesianturi, piiri II, lämmitys II S5 Menovesianturi, piiri (III), LKV S6 S7 P1 P2 Paluuvesianturi, piiri II, lämmitys II Ensiötuloanturi Kiertopumppu, piiri I, lämmitys I Kiertopumppu, piiri II, lämmitys II P3 Kiertopumppu, piiri (III), LKV M1 M2 Säätömoottori, piiri I, lämmitys I Säätömoottori, piiri II, lämmitys II M3 Säätömoottori, piiri (III), LKV FS Virtauskytkin Säätimen toiminto Aseta/ muuta Jatkuva alennettu lämpötila Jatkuva mukavuuslämpötila Käsikäyttö (käyttö ainoastaan ylläpidossa ja huollossa) Säätimen toiminnan valinta Pysäytystoiminto Nuolinäppäimet. Siirtyy ECL kortin rivien välillä Vaihtonäppäin. Siirtyy näytön lämpötilojen, asetusarvojen jne välillä Asetusarvojen ja lämpötilojen asetus Piirinvalinta piirien I, II ja III välillä Tarvittavat asennus-, käyttöönotto- ja huoltotyöt voi suorittaa vain ammattitaitoinen valtuutettu henkilö. Tämä opas on ECL korttiin 087B4879 Asennusliike: Asentaja: Pvm: Vaihtonäppäin Ajastinkäyttö Piirin valitsin Piirin osoitin

3 Sisällysluettelo Asennuksessa tarvittavat osat ECL Comfort säätimen ohjeet on jaettu numeroituihin osiin. Ainoastaan tämän ECL Comfort säätimen tukemat käyttöohjeenosat ovat mukana. Ennen kuin aloitat Asentaminen 10 Järjestelmän selvittäminen 11 Asentaminen 12 Sähkökytkennät 230 V a.c. 14 Antureiden kytkennät ja asennuspaikat 15 ECL kortin asennus Perusasetukset 16 ECL kortin asetusten muuttaminen 17 Kellonajan ja päiväyksen asettaminen - rivi A 18 Lämpötilat ja järjestelmän osien toiminta - rivi B 19 Käsikäyttö - rivi B 20 Lämmityskäyrän asetus - rivi C 21 Lämmityksen keskeytys - rivi 1 22 Menoveden lämpötilarajat - rivi 2 23 Huonelämpötilanvaikutus - rivi 3 26 Säätöparametrit - rivit 4-7, I / (II) lämmitys 27 Säätöparametrit - rivit 4-7, (III) LKV Tarkistus & Yleisesitys 29 Tarkastuslista 30 ECL kortin asetukset 31 Lisäasetukset 32 Lisäasetusten muuttaminen, rivit Sekalaiset 34 Asetusten kopiointi ECL kortilla Käyttäjän käsikirja (käännä opas ympäri, osat 1-7) 1 Näytön valinta 2 Toiminnon valinta 3 Huonelämpötilan asetus 4 Päiväohjelman asetus 5 ECL kortin edut 6 Mitä tehdä kun... 7 ECL sanastoa

4 Ennen kuin aloitat Luonnostele lämmitysjärjestelmäsi ECL Comfort säädintä voi käyttää useissa erilaisissa lämmitysjärjestelmissä ja erilaisilla laiteyhdistelmillä ja ominaisuuksilla. Jos lämmitysjärjestelmääsi ei suoraan ole esitetty osion 10 kaavioissa, luonnostele järjestelmäsi toimintakaavio. Asentaminen on helpompaa, kun vertaat omaa järjestelmääsi esitettyihin perusmalleihin. Säädin on esiohjelmoitu tehdasasetuksille, jotka löydät tästä käyttöohjeesta. Saattaa kuitenkin olla joitakin asetuksia, joita ei ole mainittu tässä ohjekirjassa. Näitä asetuksia käytetään yhdessä eri moduuli optioiden kanssa. Ko. optiomoduuleiden ohjeissa löytyvät kuvaukset asetuksista ja toiminnoista. Kuinka käytän käyttöohjetta Käyttöohje on jaettu kahteen osaan: Käyttäjän käsikirja (käännä opas ympäri) Keltaiset osat 1-7 Asennus ja ylläpito: Harmaat osat; 10 ja siitä eteenpäin VI.KM.K1.20 Card L

5 10a Järjestelmän selvittäminen 10b Asentaminen ECL Comfort säädin pystyy säätämään ja ohjaamaan useita erilaisia lämmitysjärjestelmiä. Tästä osasta löydät yleisimmin käytetyt lämmitysjärjestelmät. Jos näistä ei löydy juuri samanlaista kuin oma järjestelmäsi, valitse lähin järjestelmä Lämmitys ja lämminkäyttövesi siirrinkytkennällä. Asentaminen Esitetyt toiminnot voidaan toteuttaa ainoastaan ECL comfort 301 säätimen ohjelmiston 2.04 ja ECL kortin CI10 versiolla Lämmitykset ja lämminkäyttövesi siirrinkytkennällä. Järjestelmäkuvat ovat periaatepiirroksia eivätkä sisällä kaikkia lämmitysjärjestelmässä tarvittavia laitteita tai komponentteja.

6 11a Asentaminen 11b Asentaminen ECL säädin asennetaan lähelle lämmitysjärjestelmää ja paikkaan, jossa se on helposti luettavissa ja käytettävissä. Asennustapoja on kolme: Seinäasennus Paneeliasennus Kiskoasennus DIN kiskoon Ruuveja ja muita asennustarvikkeita ei toimiteta säätimen mukana. Asentaminen Seinäasennus Tilaa asennuspohja tilausnumero 087B1149. Asenna pohja tasaiselle seinäpinnalle. Liitä johdot ja aseta säädin pohjaan. Kiinnitä säädin ruuvilla pohjaan. Kiskoasennus DIN kiskoon Tilaa asennussarja tilausnumero 087B1145. Asennussarja on välttämätön kiskoasennuksessa. Paneeliasennus Tilaa asennusarja tilausnumero 087B1148. Paneelin paksuus ei saa olla yli 3 mm. Asennusaukon koko 92 x 138 mm. Irroita oikean puoleinen kansi ruuvimeisselin avulla. Aseta säädin asennusaukkoon ja lukitse se kahdella säätimen vastakkaisissa kulmissa olevilla lukitusruuveilla.

7 12a Sähkökytkennät V a.c. 12b Asentaminen 230 V a.c. jännitteiset kytkennät Liitin Kuvaus Suurin kuormitus 1 L Jännite 230 V a.c. 2 N Jännite 230 V a.c. 3 M1 Toimilaite - auki, piiri I, lämmitys 0.2 A / 230 V a.c. 4 M1 Toimilaite - kiinni, piiri I, lämmitys 0.2 A / 230 V a.c V a.c. syöttöjännite M1, piiri I, lämmitys 6 M3 Toimilaite - auki, piiri (III) 0.2 A / 230 V a.c. 7 M3 Toimilaite - kiinni, piiri (III) 0.2 A / 230 V a.c V a.c. syöttöjännite M3, piiri (III) 9 P1 Kiertovesipumppu piiri I, lämmitys 4(2) A / 230 V a.c V a.c. syöttöjännite P1 11 P2 Kiertovesipumppupiiri IIlämmitys V a.c. syöttöjännite P2 13 P3 Kiertovesipumppu piiri (III) 4(2) A / 230 V a.c V a.c. syöttöjännite P3 Asentaminen Asenna hyppyjohdot liittimien ja L välille sekä 2 ja N välille. ECA 83 Kytkennät ECA 83 Liitin 6 M2 7 M2 Ulkoinen lähde Kuvaus Toimilaite - ohjaus, piiri II, lämmitys Toimilaite - ohjaus, piiri II, lämmitys 24 V a.c. syöttöjännite M2 erillisestä muuntajasta Suurin kuormitus 5 ma / 10 V d.c. 0.2 A / 24 V a.c. Liitin Kuvaus 2 Analogiamaa 2 ja 3 Rx (vastus 10 kω) 3 Analogiatulo 3 ja 5 FS (virtauskytkin) 5 Analogialähtö 2 6 Analogiamaa ECA 86 Liitin Kuvaus Suurin kuormitus 24 R4 Hälytysrelelähtö, NO 4(2) A / 230 V a.c. 25 R4 Hälytysrele, common 4(2) A / 230 V a.c. 26 R4 Hälytysrelelähtö, NC 4(2) A / 230 V a.c. 7 Analogialähtö 1 Johtimen poikkipinta-ala: mm 2 ECA 83 moduli on tehdasasennettu säätimeen. Sähköliittännät Jokaiseen riviliittimeen voidaan asentaa enintään 2 x 1,5 mm 2 kaapelia. Virtauskytkin FS tarvitsee toimiakseen Rx vastuksen moduulin ECA 83 liittimien 2 ja 3 välille. Väärin asennetut kaapelit vaurioittavat triac-ulostuloja (liittimet 3, 4, (6 ja 7)) 0.2 A / 230 V a.c.!

8 Asentaminen 14a Antureiden kytkennät ja asennuspaikat Antureiden ja bus-väylän kytkentä Antureiden asennuspaikan tulee olla oikea. Seuraavien antureiden asennuspaikkaan tulee kiinnittää erityistä huomiota. Alla mainittuja lämpötila-antureita käytetään ECL 200 ja 300 sarjoissa. Välttämättä kaikkia tyyppejä ei ole käytetty juuri tässä lämmitysjärjestelmässä. Ulkoanturi (ESMT) Ulkoanturi tulee asentaa paikkaan, jossa se ei joudu suoraan auringonpaisteeseen. Asennuspaikaksi suositellaan pohjoisseinää. Ulkoanturi ei myöskään saa olla ikkunoiden tai ovien lähellä. 14b Asentaminen Liitin Kuvaus 15 ja 16 Bus-väylä*, huoneyksikölle / kauko-ohjuakselle / (rele-moduulille) Tyyppi (suositus) ECA 60 / 62 ECA 61 / ja 16 S1 Ulkoanturi ESMT 18 ja 16 S2 Paluuvesianturi, piiri I, lämmitys I ESM-11 / ESMC / ESMU 19 ja 16 S3 Menovesianturi, piiri I, lämmitys I ESM-11 / ESMC / ESMU 20 ja 16 S4 Menovesianturi piiri II, lämmitys II ESM-11 / ESMC / ESMU 21 ja 16 S5 Menovesianturi piiri (III) ESM-11 / ESMC / ESMU 22 ja 16 S6 Paluuvesianturi, piiri II, lämmitys II ESM-11 / ESMC / ESMU 30 ja 34 S7 Ensiötulovesianturi AKS 21 M 31 ja 34 S8 Lämpötilan näyttö 32 ja 34 S9 Lämpötilan näyttö 33 ja 34 S10 Ulkoinen hälytystulo** * Bus-väylä on toiminnassa vain kun ulkoanturi on kytketty ** S10 toimii digitaalisena hälytystulona, joka aktivoi R4 hälytyslähdön. Säädin lukee tuloa 28 sekunnin välein. Huom! kontaktitulon kärkien tulee olla kullattuja. Asenna johto liittimen 16 ja liitinriman välille! Menovesianturi (ESMU, ESM-11 tai ESMC) Anturi ei saa olla yli 15 cm etäisyydellä sekoituspisteestä. Lämmönsiirrinkytkennässä suositellaan käytettäväksi ESMU anturia, joka asennetaan siirtimen menoputkeen. Erityisesti lämpimän käyttöveden säädössä tämä on tärkeää. Pinta-anturin asennuksessa varmista, että putken pinta on asennuskohdassa sileä. Paluuvesianturi (ESMU, ESM-11 tai ESMC) Anturi ei saa olla yli 15 cm etäisyydellä sekoituspisteestä. Asennuskohdassa veden virtaus ei saa koskaan käytön aikana pysähtyä Huoneanturi (ESM-10, ECA 60 / 62 huoneyksikkö tai ECA 61 / 63 kauko-ohjausyksikkö) Huoneanturi asennetaan siihen huoneeseen, jonka lämpötilaa säädetään. Älä asenna sitä ulkoseinälle tai patterin, ikkunan tai oven lähelle. Antureiden johtojen poikkipinta-ala: vähintään 0,4 mm 2 Kaapelien maksimipituus 50 m (anturit ja BUS väylä) Yli 100 metriä pitkät johdotukset voivat aiheuttaa sähköhäiriöitä (EMC). LKV lämpötila-anturi (ESMU tai ESMB-12) LKV anturi asennetaan valmistajan ohjeiden mukaan. Kattilalämpötila-anturi (ESMU, ESM-11 tai ESMC) Anturi asennetaan kattilavalmistajan antamien ohjeiden mukaan. Ilmastointi kanavan lämpötila-anturi (ESM-11, ESMB- 12, ESMC tai ESMU) Anturi asennetaan mittaamaan vaadittua lämpötilaa. Pintalämpötila-anturi (ESMB-12) Anturi asennetaan lattian pintaan. ESM-11 asennus: Älä liikuta anturia asennuksen jälkeen, ettei se rikkoonnu.

9 14c Asentaminen Kauko-ohjaus / huoneyksikön kytkentä Asentaminen ECA 60 / 61 / 62 / 63 aktivoidaan riviltä 10 (katso osa 32). 60 / 61 / 62 / 63 saa käyttövoiman BUS-väylästä joten väylä on aktivoitava (osa 32, rivi 199). Ohituskytkentä (kotona/pois-kytkentä) Tuloja S1... S6 (ECL C14 kortti vain S5-tulo) voidaan käyttää ohituskytkentään (osa 32 rivi 141). Kytkentäesimerkki ilman ECA 9010 moduulia Mikäli ohituskytkimessä on kullatut kärjet, on mahdollista käyttää jompaa kumpaa tai molempia alla esitettyä kytkentätapoja: (C14 = 21) (C14 = 21) Kytkin kiinni: Mukavuus lämpötila Kytkin kiinni: Alenettu lämpötila Kytkin auki: Kytkin auki: Päiväohjelman mukaan Päiväohjelman mukaan Kytkentäesimerkki ECA 9010 moduulilla ECA 9010 moduuli saa käyttövoiman BUS-väylästä, joten väylän täytyy olla aktivoitu. BUS-väylä aktivoidaan asettamalla säätimen osoitteeksi 15 (rivi 199). Ohituskytkentämoduuli ECA 9010:n käyttö on suositeltavaa, jotta vältyttäisiin kytkentävastuksilta. Ruskea Punainen Vihreä S1... S6 (C14 = S5 ainoastaan) Mukavuus Alennettu

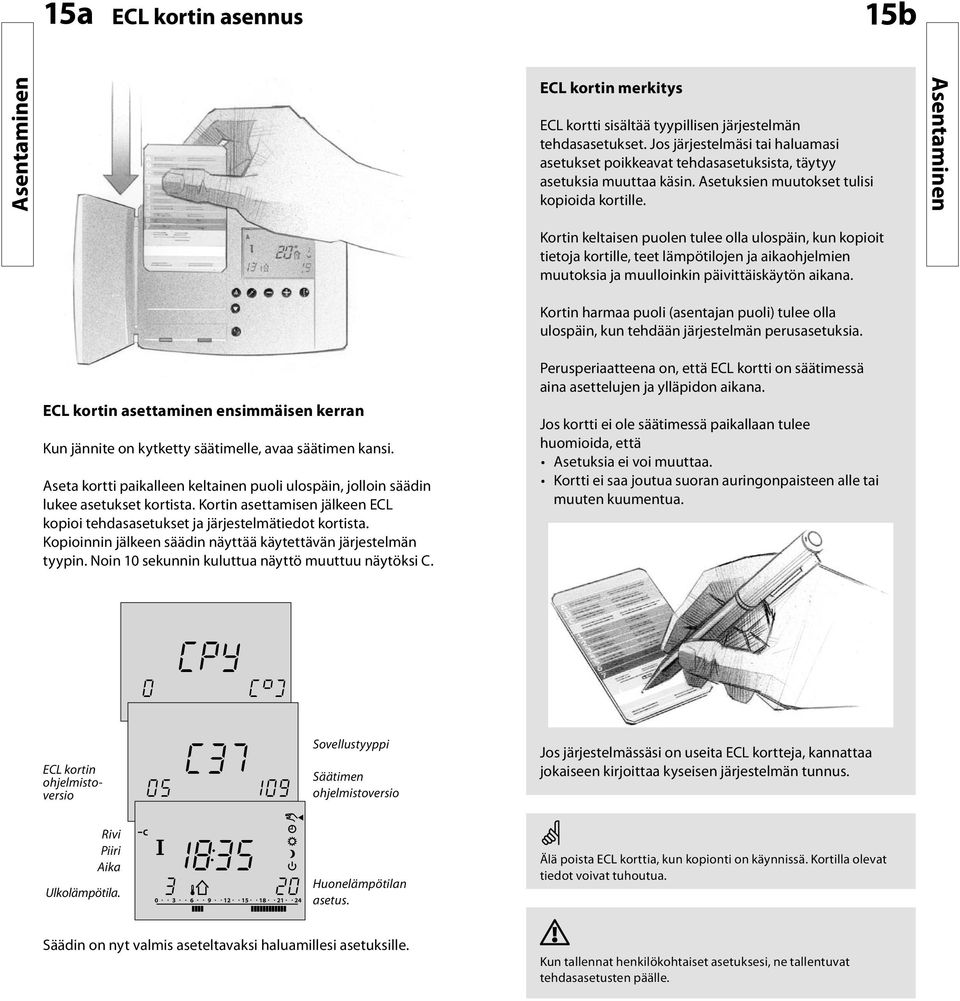

10 15a ECL kortin asennus 15b Asentaminen ECL kortin merkitys ECL kortti sisältää tyypillisen järjestelmän tehdasasetukset. Jos järjestelmäsi tai haluamasi asetukset poikkeavat tehdasasetuksista, täytyy asetuksia muuttaa käsin. Asetuksien muutokset tulisi kopioida kortille. Asentaminen keltaisen puolen tulee olla ulospäin, kun kopioit tietoja kortille, teet lämpötilojen ja aikaohjelmien muutoksia ja muulloinkin päivittäiskäytön aikana. (asentajan ) tulee olla ulospäin, kun tehdään järjestelmän perusasetuksia. ECL kortin asettaminen ensimmäisen kerran Kun jännite on kytketty säätimelle, avaa säätimen kansi. Aseta kortti paikalleen keltainen ulospäin, jolloin säädin lukee asetukset kortista. asettamisen jälkeen ECL kopioi tehdasasetukset ja järjestelmätiedot kortista. Kopioinnin jälkeen säädin näyttää käytettävän järjestelmän tyypin. Noin 10 sekunnin kuluttua näyttö muuttuu näytöksi C. Perusperiaatteena on, että ECL kortti on säätimessä aina asettelujen ja ylläpidon aikana. Jos kortti ei ole säätimessä paikallaan tulee huomioida, että Asetuksia ei voi muuttaa. Kortti ei saa joutua suoran auringonpaisteen alle tai muuten kuumentua. 0 CPY C99 ECL kortin ohjelmistoversio C Sovellustyyppi Säätimen ohjelmistoversio Jos järjestelmässäsi on useita ECL kortteja, kannattaa jokaiseen kirjoittaa kyseisen järjestelmän tunnus. Rivi Piiri Aika Ulkolämpötila. C Huonelämpötilan asetus. Älä poista ECL korttia, kun kopionti on käynnissä. Kortilla olevat tiedot voivat tuhoutua. Säädin on nyt valmis aseteltavaksi haluamillesi asetuksille. Kun tallennat henkilökohtaiset asetuksesi, ne tallentuvat tehdasasetusten päälle.

11 16 ECL kortin asetustenmuuttaminen Pääperiaatteet Kun säädin on asennettu ja käytössä, voit katsoa ja muuttaa lähes kaikkia kortin n puolen asetuksia. Käytä nuolinäppäimiä siirtyäksesi ECL kortin riviltä toiselle. Esimerkiksi rivi 2: Kellonajan ja päiväyksenasettaminen - rivi A A Kellonaika 1035 Vuosi Kuukausi, päivä 17 Piiri Rivi Paina vaihtonäppäintä siirtyäksesi tuntien, minuuttien, vuoden, kuukauden ja päivän välillä. Perusasetukset Muutettava asetus Asetusarvo suhteessa alueeseen Käytä miinus/plus-näppäimiä asetusarvon muuttamiseen. Joissain näytöissä voidaan muuttaa useampia asetusarvoja. Käytä vaihtonäppäintä siirtyäksesi asetuarvosta toiseen. Aseta oikea aika ja päivä. Jos sähkökatkos kestää yli 12 tuntia, täytyy kellonaika ja päiväys asettaa uudelleen. Kaikki muut asetukset säilyvät muistissa. Käytä kortin keltaista puolta viikko-ohjelman tekoon. Katso Käyttäjän Käsikirja, osa 4. Perusasetukset Piirin valitsimella vaihdat piirien 1 ja 2 välillä. Tällöin voit asetella kummallekin piirille omat asetukset. Piirit II ja (III) asetetaan piirin II riveillä. Piiriä (III) parametroitaessa näytössä on hanan kuva. ECL kortin päivittäminen asetusten muutosten jälkeen Kaikki uudet asetukset voidaan tallentaa ECL kortille. Tallentaminen on selitetty yksityiskohtaisesti osassa 34.

12 18 Lämpötilat ja järjestelmän osien toiminta rivi B Käsikäyttö - rivi B 19 B Järjestelmän osat Siirry käsikäytölle. Järjestelmän osat Perusasetukset Menoveden lämpötila (S3) 2 Piirin Paluuveden lämpötila (S2) Paina vaihtonäppäintä nähdäksesi meno- ja paluuveden lasketut asetusarvot. (III), moottori on kuvattu no. 2 venttiilin symbolilla. Piirin II moottorin symbolia ei ole esitetty lainkaan, vaan toimilaitteen asento on ilmoitettu prosentteina. Moottorin toimintasuunnan osoittaa symbolin alla oleva kolmio. Pumpun toiminnan osoittaa merkki pumppusymbolin alla. Jos kyseistä anturia ei ole tai sen kytkentä on irronnut, on näytössä - -. Anturin oikosulku osoitetaan näytössä B Käsikäyttö Valitse käytettävä osa. Valitun osan symboli vilkkuu. Pumppu pysähtyy tai käynnistyy kun näppäintä painetaan. Piirin (III), moottori on kuvattu no. 2 venttiilin symbolilla. Piirin (III) moottoria ohjataan kuten I piirin moottoria. Piirin II moottoria ei ole esitetty lainkaan, vaan toimilaitteen asento on ilmoitettu prosentteina. Piirin II moottoria ohjataan käsin painamalla ensin vaihtonäppäintä ja sitten plus-tai miinus näppäintä. Perusasetukset Jos anturin toiminta on epäselvää niin irroita säädin ja mittaa anturin vastus sen liittimistä. Anturin vastusarvo suhde lämpötilaan on ao. kuvan mukainen Toimilaite avaa tai sulkee ventiiliä niin kauan kun näppäintä painetaan. Jos näppäin on pohjassa pitempään kuin 3 sekuntia, moottori joko avautuu tai sulkeutuu täysin. C Ω 1600 Ω Tarkista moottoriventtiilin suunta joko katsomalla tai tunnustelemalla, muuttuuko menoputken lämpötila oikeaan suuntaan C Käsikäyttö toimii kaikissa piirissä. Käsikäytön aikana säätötoiminnot eivät ole päällä.

13 20a Lämmityskäyrän asetus - rivi C 20b C Lämmityskäyrä Suuntaissiirto Suuntaissiirto I / (II) / (0) Jos haluat suuntaissiirtää lämmityskäyrää, paina vaihtonäppäintä. Suuntaissiirron symboli alkaa vilkkua. Perusasetukset Lämmityskäyrä I / (II) / (0.4) oc Kun lämmityskäyrän symboli vilkkuu,muuta lämmityskäyrää, jos on tarvetta Tee haluamasi muutos. Milloin lämmityskäyrää muutetaan Ulkoilman lämpötilasta riippuu, milloin tehdään lämmityskäyrän muutos ja milloin suuntaissiirto. Pääsääntö Jos huonelämpötila ei ole kohdallaan ja ulkoilman lämpötila on alle +5 C, muutetaan lämmityskäyrää. Jos ulkoilman lämpötila on yli +5 C, tehdään suuntaissiirto. Perusasetukset oc Lattialämmitys Säädin on tehdasaseteltu patterilämmitykseen, joka usein vaatii korkeata menoveden lämpötilaa. Lattialämmitysjärjestelmissä käytetään matalaa menoveden lämpötilaa, jolloin lämmityskäyrä on alhainen. Lämmityskäyrä Piiri Asetusalue Tyypillenen arvo I / (II) / (0.4)

14 21 Lämmityksen keskeytys - rivi 1 Menoveden lämpötilarajat - rivi Menoveden lämpötilan alaraja Menoveden lämpötilan yläraja Menoveden lämpötila-alue Perusasetukset 1 Lämmityksen keskeytyksen raja I / (II) C 18 / (18) C Aseta ulkoilman lämpötila, jolla lämmitys lopetetaan. Venttiili sulkeutuu ja n. 3 min. kuluttua kierrätyspumppu pysähtyy. Rivin 2 alaraja-asetusta ei huomioda. Lämpötila Todellinen T ulko Laskettu T ulko 2 Menoveden lämpötilan ylä- ja alarajat. I / (II) C min. 20 / (20), maks. 90 / (50) C Aseta menoveden lämpötilan alaraja. Menoveden lämpötila-alueen vasen pää vilkkuu. Valitse yläraja. Menoveden lämpötila-alueen oikea pää vilkkuu. Aseta menoveden lämpötilan yläraja. Perusasetukset 18 C Lämmitys pois päältä Aika Tämä toiminto säästää energiaa pysäyttämällä lämmityksen, kun ulkoilman lämpötila ylittää asetetun rajan. Lämmitys käynnistyy uudelleen, kun ulkoilman lämpötila ja laskettu lämpötila saavuttavat asetetun rajan. Jos parametrin arvo asetetaan 30:een, ei lämpötilan rajoitusta ole. Lämpötilan rajoitus on käytössä ainoastaan automaattitoiminnossa.

15 23a Huonelämpötilan vaikutus - rivi 3 Tällä osiolla on merkitystä vain, jos säätimeen on kytketty ECA 60 / ECA 61 / ECA 62 / ECA b B: Menoveden säätö huonelämpötilan mukaan Tätä toimintoa käytetään, kun huonelämpötilaa halutaan säätää säätimellä. Siinä huoneessa, jossa huoneanturi on, ei saa olla termostaattisia patteriventtiileitä, tai termostaattien tulee olla säädetty selvästi yli säätimen huonelämpötilan asetuksen Minimivaikutus Maksimivaikutus Aseta positiivinen arvo minimivaikutukselle ja negatiivinen arvo maksimivaikutukselle. Vaikutus Perusasetukset 3 Huonelämpötilan vaikutus I / (II) / min. 0 / (0) max. -40 / (-40) Palkki vilkkuu alueviivan vasemmassa reunassa. Aseta minimivaikutus. Valitse maksimivaikutus. Palkki vilkkuu alueviivan oikeassa reunassa. Minimirajoitus Maksimirajoitus Asetusarvo Huonelämpötila Perusasetukset Aseta maksimivaikutus. Huonelämpötila voidaan ottaa huomioon säädössä kahdella tavalla: A: Huonelämpötilan maksimirajoitus Käytä tätä tapaa, kun lämmitysjärjestelmässä on huonetermostaatit. Näin hyödynnetään sisäiset lämmönlähteet (kuten aurinko, takka). Vaikutus Asetusarvo Maksimirajoitus Maksimivaikutuksella asetetaan kuinka paljon huonelämpötila vaikuttaa menoveden lämpötilaan. Huonelämpötila Kun huoneanturi on asennettu, säädin mittaa todellisen ja halutun huonelämpötilan eroa. Menoveden lämpötilan asetusarvoa muutetaan tämän mittauksen perusteella. Esimerkki 1 Huonelämpötila on 2 C haluttua matalampi. Vaikutus maksimirajoituksella (näytön oikea kulma) on asetettu arvoon -35. Vaikutus minimirajoituksella (näytön vasen kulma) on asetettu arvoon 20. Lämmityskäyrä H on asetettu arvoon 1.8. Tulos: Menoveden lämpötilan asetusarvoa nostetaan 2 x 20 x 1.8 x 0.1 = 7.2 C. Esimerkki 2 Huonelämpötila on 2 C haluttua korkeampi. Vaikutus maksimirajoituksella (näytön oikea kulma) on asetettu arvoon -35. Vaikutus minimirajoituksella (näytön vasen kulma) on asetettu arvoon 20. Lämmityskäyrä H on asetettu arvoon 0.4. Tulos: Menoveden lämpötilan asetusarvoa pudotetaan 2 x (-35) x 0.4 x 0.1 = -2.8 C. Esimerkki Huonelämpötila on 2 C haluttua korkeampi. Vaikutus maksimirajoituksella (näytön oikea kulma) on asetettu arvoon -40. Vaikutus minimirajoituksella (näytön vasen kulma) on asetettu arvoon 0. Lämmityskäyrä H on 1.0 Tulos:Menoveden lämpötilan asetusarvoa pudotetaan 2 x (-40) x 1.0 x 0.1 = -8.0 C

16 26a Säätöparametrit -rivit 4-7, piiri I / (II) lämmitys 26b 4 Suhdealue, Xp I K 200 K Aseta suhdealue. Korkeammalla arvolla saadaan vakaampi, mutta hitaampi menoveden lämpötilan säätö. 7 Neutraalialue, Nz I K 3 K Aseta neutraalialueeksi suuri arvo, jos menoveden lämpötilalle hyväksytään suuri poikkeama. Säädin ei muuta venttiilin asentoa, kun menoveden lämpötilan poikkeama asetusarvosta on neutraalialueen sisällä. Piirin II suhdealue, Xp, asetetaan rivillä 184. Piirin II, neutraalialue, Nz, asetetaan rivillä 187. Perusasetukset 5 Integrointiaika, Tn I s 55 s Aseta integrointiaika. Suurella arvolla saadaan hitaasti ja rauhallisesti muutoksiin reagoiva menoveden lämpötilan säätö. Pienellä arvolla saadaan muutoksiin nopeasti reagoiva, mutta mahdollisesti rauhaton säätö. Neutraalialue on symmetrinen menoveden asetusarvon molemmin n siten, että puolet neutraalialueesta on alle ja puolet yli säädettävän lämpötilan. Jos haluat virittää PI-säädön toimimaan mahdollisimman tarkasti, niin voit käyttää seuraavanlaista menetelmää: Perusasetukset Piirin II, integrointiaika, Tn, asetetaan rivillä 185. Aseta integrointivakion arvoksi (rivi 5) suurin mahdollinen arvo (999 sekuntia). 6 Moottoriventtiilin ajoaika I s 56 s Aseta moottorin ajoaika seuraavan esimerkin mukaan. Ajoaika on se aika, joka moottorilla kestää ajaa venttiili täysin kiinni asennosta täysin auki sasentoon. Pienennä suhdealuetta (rivi 4) asteittain, kunnes säätö alkaa huojua vakiotaajuudella (voit joutua laittamaan ääriarvon saadaksesi säädön huojumaan). Mittaa lämpötilan huojunnan aikajakso. Lämpötila Aikajakso Moottoriventtiilin ajoajan laskenta Moottoriventtiilin ajoaika on laskettu seuraavasti: Aika Ajoaika = Venttiilin isku (mm) x Moottorin nopeus (s/mm) Esimerkki: 5 mm x 15 s/mm = 75 s Tämän aikajakson avulla voit laskea tarvittavat viritysarvot: Integrointivakio = 0,85 aikajakso Suhdealue = 2,2 aikajakson mittaamisen aikana käytetty suhdealue. Jos säätö tuntuu liian hitaalta niin voit pienentää suhdealuetta 10%. Varmista, että lämmintä käyttövettä kulutetaan virityksen aikana.

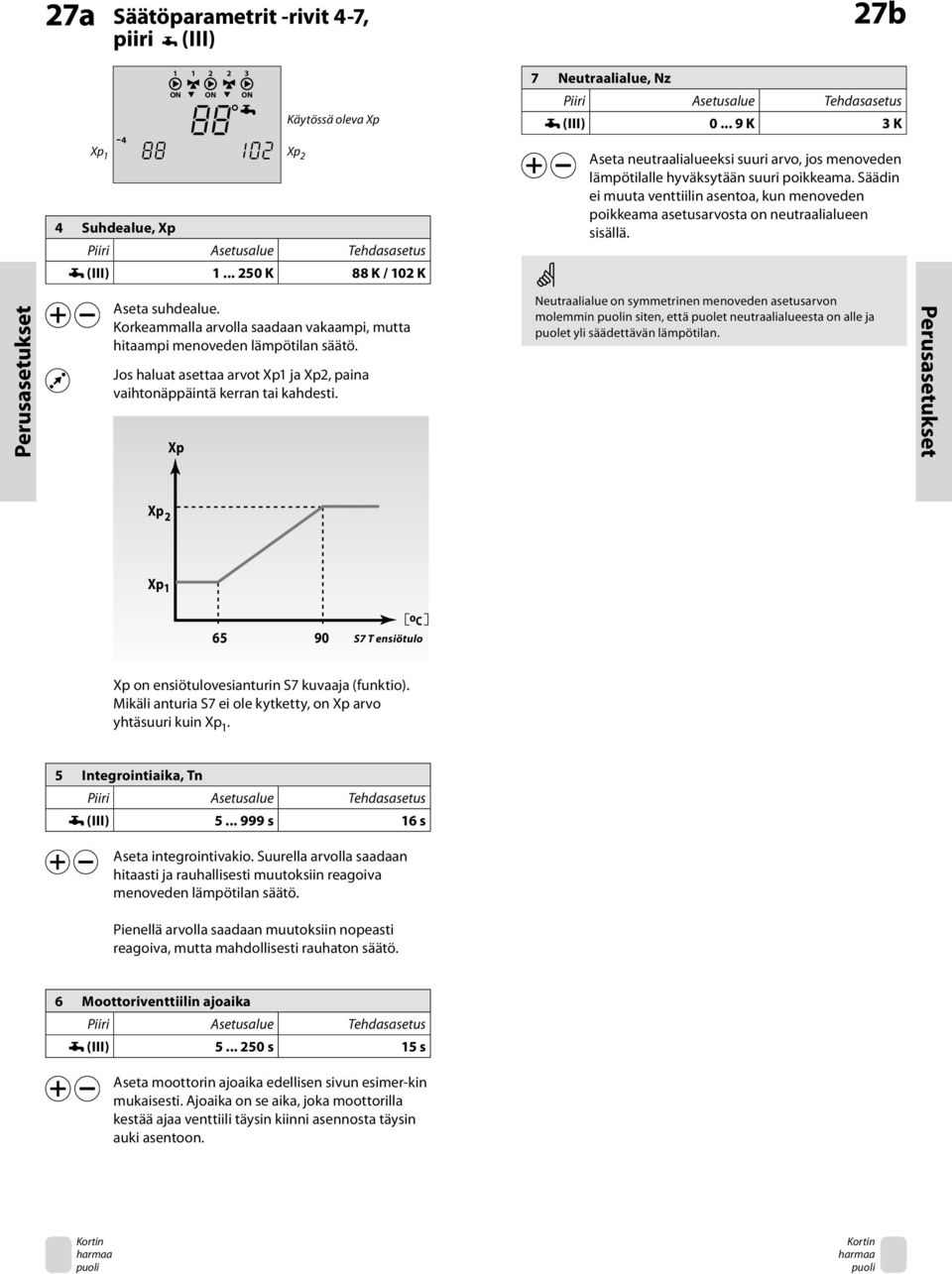

17 27a Säätöparametrit -rivit 4-7, piiri (III) 27b Xp Käytössä oleva Xp Xp 2 4 Suhdealue, Xp (III) K 88 K / 102 K 7 Neutraalialue, Nz (III) K 3 K Aseta neutraalialueeksi suuri arvo, jos menoveden lämpötilalle hyväksytään suuri poikkeama. Säädin ei muuta venttiilin asentoa, kun menoveden poikkeama asetusarvosta on neutraalialueen sisällä. Perusasetukset Aseta suhdealue. Korkeammalla arvolla saadaan vakaampi, mutta hitaampi menoveden lämpötilan säätö. Jos haluat asettaa arvot Xp1 ja Xp2, paina vaihtonäppäintä kerran tai kahdesti. Xp Neutraalialue on symmetrinen menoveden asetusarvon molemmin n siten, että puolet neutraalialueesta on alle ja puolet yli säädettävän lämpötilan. Perusasetukset Xp2 Xp o C S7 T ensiötulo Xp on ensiötulovesianturin S7 kuvaaja (funktio). Mikäli anturia S7 ei ole kytketty, on Xp arvo yhtäsuuri kuin Xp 1. 5 Integrointiaika, Tn (III) s 16 s Aseta integrointivakio. Suurella arvolla saadaan hitaasti ja rauhallisesti muutoksiin reagoiva menoveden lämpötilan säätö. Pienellä arvolla saadaan muutoksiin nopeasti reagoiva, mutta mahdollisesti rauhaton säätö. 6 Moottoriventtiilin ajoaika (III) s 15 s Aseta moottorin ajoaika edellisen sivun esimer-kin mukaisesti. Ajoaika on se aika, joka moottorilla kestää ajaa venttiili täysin kiinni asennosta täysin auki asentoon.

18 29a Tarkistuslista Onko ECL säädin valmiina käyttöön? Varmista, että sähkön syöttö on asennettu liittimiin 1 ja 2. Katso kappaleet 12 tai 13 Sähkökytkennät. Varmista, että säätömoottorit ja pumputon asennettu oikeisiin liittimiin. Katso kappaleet 12 tai 13 Sähkökytkennät Tarkista antureiden kytkennät. Aseta ECL säädin paikalleen ja kytke virta. Aseta ECL kortti keltainen ulospäin. Katso osa 15 ECL kortin asennus. Laita säädin käsikäytölle. Katso käyttöohjeen kappale 2. ECL säätimen sovittaminen lämmitysjärjestelmaan Käännä ECL kortti ulospäin Aseta kellonaika ja päiväys (Rivi A). Katso kappale 17 Kellonajan ja päiväyksen asettaminen. Tarkista ECL kortin n puolen asetukset Katso kappaleet Jos järjestelmäsi eroaa kaaviokuvasta, tarkista ja korjaa tarvittaessa lisäasetukset. Tarkista kaikki lisäasetusten arvot riveiltä b Tarkista, että moottorit toimivat oikeinpäin sekä pumput käynnistyvät ja pysähtyvät käsiajolla. Katso kappale 19 Käsikäyttö. Käsiajotarkistuksen jälkeen vaihda säätötoiminto. Tarkistus & yleisesitys Tarkista, että lämpötilat näytöissä B ja C näyttävät oikein molemmissa piireissä (piirit I ja II). Katso osa 1 Käyttäjän käsikirjasta. Tarkistus & yleisesitys

19 30a ECL kortin asetukset (piiri I) ECL kortin asetukset (piirit II / (III)) 30b A Kellonaika ja päiväys Kappale 17 A Kellonaika ja päiväys Kappale 17 B Järjestelmän tiedot Kappaleet 18 & 19 B Järjestelmän tiedot Kappaleet 18 & 19 C Lämmityskäyrä Kappale 20 C Lämmityskäyrä Kappale 20 Asetusalue Tehdasasetus Asetuksesi Asetusalue Tehdasasetus Asetuksesi Lämmityskäyrä Katso kappale 20 Lämmityskäyrä II Katso kappale 20 Suuntaissiirto K Katso kappale 20 Suuntaissiirto II K Katso kappale 20 1 Lämmityksen keskeytyslämpötila 1 II Lämmityksen keskeytyslämpötila C 18 C C 18 C Katso kappale 21 Katso kappale 21 Tarkistus & yleisesitys 2 Menoveden lämpötilan ala- ja ylärajat C min. 20, maks. 90 C Katso kappale 22 3 Huonelämpötilan vaikutus / min. 0, maks. -40 Katso kappale 23 4 Suhdealue, Xp K 200 K Katso kappale 26 2 II Menoveden lämpötilan ala- ja ylärajat C min. 20, maks. 50 C Katso kappale 22 3 II Huonelämpötilan vaikutus / min. 0, maks. -40 Katso kappale 23 4 III Suhdealue, Xp K 88 / 102 K Katso kappale 27 Tarkistus & yleisesitys 5 Integrointiaika, Tn s 55 s Katso kappale 26 5 III Integrointiaika, Tn s 16 s Katso kappale 27 6 Moottoriventtiilin ajoaika s 56 s Katso kappale 26 6 III Moottoriventtiilin ajoaika s 15 s Katso kappale 27 7 Neutraalialue, Nz K 3 K Katso kappale 26 7 III Neutraalialue, Nz K 3 K Katso kappale 27

20 31a Lisäasetukset (10-199) Lisäasetukset (10-199) 31b Piiri I (Lämmitys I) Rivi Asetusalue Tehdasasetus Asetuksesi Piiri II (Lämmitys II) Rivi Asetusalue Tehdasasetus Asetuksesi Tarkistus & yleisesitys 10 Aikaohjausyksikön valinta Venttiilin hidastus pudotuksen jälkeen min. 0 min. min. 14 Optimointivakio OFF / OFF 15 Huonelämpötilan adaptiivinen toiminto OFF / OFF 17 Toisen piirin vaikutus menoveden lämpötilaan piirissä I OFF / K OFF 21 Kokonaispysäytys / OFF OFF 22 Pumpun voimistelu / OFF 23 Venttiilin voimistelu / OFF OFF 31 Paluuveden lämpötilan rajoitus (X) C 15 C C 32 Paluuveden lämpötilan rajoitus (Y) C 40 C C 33 Paluuveden lämpötilan rajoitus (X) C -15 C C 34 Paluuveden lämpötilan rajoitus (Y) C 60 C C 35 Paluuveden lämpötilan vaikutus - maksimirajoitus C C 37 Paluurajoituksen adaptiivinen toiminto OFF / Piirien priorisointi OFF / K OFF K 52 Yläsäätimen (isäntä) käyttövesisäädön aikainen alasäätimen (renki) lämmityksen toiminta / OFF OFF 141 Ohituskytkennän valinta OFF / Menoveden lämpötilan alarajahälytyksen suurin sallittu poikkeama (ΔT1 ALARM ) OFF / K OFF OFF 148 Menoveden lämpötilan ylärajahälytyksen suurin sallittu poikkeama (ΔT2 ALARM ) K 15 K K 149 Viiveaika ennen hälytystä min. 10 min. min. 196 L huoltoportti / OFF OFF 197 Ulkolämpötilan vaikutus lämpötilan pudotukseen / OFF 198 Kesäajan vaihto / OFF 199 Alasäätimen osoite C C 10 Aikaohjausyksikön valinta Venttiilin hidastus pudotuksen jälkeen min. 0 min. min. 14 Optimointivakio OFF / OFF 15 Huonelämpötilan adaptiivinen toiminto OFF / OFF 21 Kokonaispysäytys / OFF OFF 22 Pumpun voimistelu / OFF 31 Paluuveden lämpötilan rajoitus (X) C 15 C C 32 Paluuveden lämpötilan rajoitus (Y) C 40 C C 33 Paluuveden lämpötilan rajoitus (X) C -15 C C 34 Paluuveden lämpötilan rajoitus (Y) C 60 C C 35 Paluuveden lämpötilan vaikutus - maksimirajoitus Paluurajoituksen adaptiivinen toiminto OFF / Piirien priorisointi OFF / K OFF K 52 Yläsäätimen (isäntä) käyttövesisäädön aikainen alasäätimen (renki) lämmityksen toiminta / OFF OFF 141 Ohituskytkennän valinta OFF / OFF 147 Menoveden lämpötilan alarajahälytyksen suurin sallittu poikkeama (ΔT1 ALARM ) OFF / K OFF 148 Menoveden lämpötilan ylärajahälytyksen suurin sallittu poikkeama (ΔT2 ALARM ) K 15 K K 149 Viiveaika ennen hälytystä min. 10 min. min. 184 Suhdealue, Xp K 80 K K 185 Integrointivakio, Tn sec. 15 s s 187 Neutraalialue, NZ K 3 K K Tarkistus & yleisesitys

21 31c Lisäasetukset (10-199) Piiri (III) LKV Rivi Asetusalue Tehdasasetus Asetuksesi 78 Antibakteerijakso OFF / C OFF C 80 Antibakteerijakson kesto min. 120 min. min. 138 Virtauskytkimen ennakointiaika OFF / s 1.6 s s 157 Menoveden lämpötilan alarajahälytyksen suurin sallittu poikkeama (ΔT1 ALARM ) OFF / K OFF 158 Menoveden lämpötilan ylärajahälytyksen suurin sallittu poikkeama (ΔT2 ALARM ) K 15 K K 159 Viiveaika ennen hälytystä min. 10 min. min. Kaikki yllä mainitut parametrit on aseteltavissa piirin II osoitinvalon palaessa. Yllä olevat parametrit tunnistaa lämpimän käyttöveden parametreiksi näytössä olevasta hana-symbolista. Tarkistus & yleisesitys Tarkistus & yleisesitys

22 32 Lisäasetusten muuttaminen Lisäasetukset a ECL kortin lla puolella rivien 1 7 lisäksi rivistä 10 eteenpäin löytyy lisäasetukset. Rivin numero Paina peräkkäin päästäksesi riville 10 ja eteenpäin Alueosoitin Arvo Nyt voit siirtyä haluamallesi riville. Aseta asetusarvo. Voit valita kumman piirin tahansa jokaisella rivillä. Et välttämättä käytä samaa rivinumero. Katso parametrit osasta Valitse aikaohjausyksikkö I Määrittelee säätimen aikaohjausyksikön mukavuuslämpötilan ja alennetun lämpötilan ohjauksessa. Valitse jokin seuraavista aikaohjausyksiköistä 0: ECL Comfort säädin - päiväsuunnitelma piirille I. 1: Huoneyksikkö ECA 60 tai kaukosäädin ECA 61 osoitteessa A. 2: Huoneyksikkö ECA 60 tai kaukosäädin ECA 61 osoitteessa Blämpimän käyttöveden aikaohjelma on aina piirin II aikaohjelman mukainen : Ei käytössä. 5: Aikaaohjausyksikkö ei asennettu : Ei käytössä. Aikaohjausyksiköllä ei ole vaikutusta LKV:n säätöön. Kun olet tehnyt henkilökohtaiset asetukset, käännä ECL kortti ympäri keltainen itseesi päin. On suositeltavaa kopioida asetukset ECL kortille aina muutosten jälkeen. Katso osa 34 Asetusten kopiointi ECL kortilla. Merkitse muutetut asetukset myös osan 31 listalle. 13 Venttiilin hidastus pudotuksen jälkeen I min. 0 Kuormitushuippujen tasaamiseksi venttiilin avatumista voidaan hidastaa lämpötilan pudotuksen jälkeen. Aseta aika, joka käytetään venttiilin avaamiseen pudotuksen jälkeen. C Rivin 13 asetusarvo Aika Kaukolämpöverkon kuormitushuippujen tasaamiseksi venttiilin avautumisaikaa voidaan pidentää lämpötilan pudotuksen jälkeen mukavuuslämpötilaan siirryttäessä. Hidastaminen tapahtuu nostamalla menoveden lämpötilan asetusarvoa hitaasti pudotusarvosta mukavuuslämpötilaarvoon.

23 32b Lisäasetukset 14 Lisäasetukset c 14 Optimointivakio I OFF / OFF Optimoi lämmityksen alkamis- ja loppumisaikaa lämpötilan pudotusjaksolle, jotta mukavuuslämpötila saavutettaisiin alhaisimmalla energian kulutuksella. Aseta optimointivakio valitsemalla vasemmalle ja oikealle luvut alla olevasta luettelosta. 15 Huonelämpötilan adaptiivinen toiminto I OFF / OFF Säädetään kuinka nopeasti huonelämpötila mukautuu haluttuun lämpötilaan. OFF: Adaptiivinen toiminto on peruutettu. 1: Haluttu lämpötila mukautuu nopeasti. Huomioi, että lukuyhdistelmät näytetään numeroparina. 1. nro Rakennuksen lämmönvaraus Järjestelmäkuvaus 1 kevyt Patteriverkosto 2 normaali 3 raskas 4 normaali Lattia lämmitys 5 raskas 2. nro Mitoitus- Kapasiteetti lämpötila 0-50 C suuri 1-45 C 5-25 C normaali 9-5 C pieni OFF: Ei optimointia. Lämmitys aloitetaan ja lopetetaan viikkosuunnitelman aikaasetusten mukaisesti. 30: Haluttu lämpötila mukautuu hitaasti. Adaptiivinen toiminto eliminoi erot halutun ja vallitsevan huonelämpötilan välillä integroimalla näiden eroa ja asettamalla menoveden lämpötilan sen mukaan kohdalleen. 17 Toisen piirin vaikutus menoveden lämpötilaan piirissä I I OFF / K OFF Aseta lämpötila, jonka verran lämmityspiirin I menoveden lämpötila on korkeampi kuin jonkun toisen piirin menoveden lämpötila. OFF: Toisen piirin tai säätimen menoveden lämpötila ei vaikuta piirin I menoveden lämpötilaan : Piirin I menoveden lämpötila on aina vähintään asetusarvon verran korkeampi kuin toisen säätimen tai piirin II menoveden lämpötila. Mitoituslämpötila: Ulkolämpötila, jolla lämmitysjärjestelmän teho on mitoitettu eli alhaisin ulkolämpötila, jolla saavutetaan haluttu sisälämpötila. Rivin 17 asetus T ref(i) T ref(ii) Aika Piirin I menoveden lämpötilan asetusarvoon voidaan vaikuttaa toisella säätimellä tai piirillä II. Piirin I menoveden lämpötila on aina vähintään asetetun lämpötila-arvon verran korkeampi kuin toisen ECL säätimen tai piirin II menoveden asetusarvo.

24 32d Lisäasetukset 21 Lisäasetukset e 21 Kokonaispysäytys I / OFF OFF Tässä yhteydessä valitset haluatko lämmityksen pysähtyvän kokonaan lämpötilan pudotusjakson aikana. Valitse tai OFF kokonaisvaltaiselle pysäytystoiminnolle. : Kokonaisvaltainen pysäytystoiminto on päällä. Toiminnon aikana menoveden vertailulämpötilaksi on laskettu 10 C ja menoveden minimirajoituksen asetus rivillä 2 (katso osa 22) on kumottu lämpötilan pudotus jakson aikana. Vertailulämpötila 22 Pumpun voimistelu I / OFF Toiminto käynnistää pumpun lämmityskauden ulkopuolella hetkeksi. Sillä estetään pumpun jumiutuminen. Aseta voimistelutoiminto tai OFF. : Pumppu kytkeytyy 1 minuutiksi joka kolmas päivä. OFF: Pumppukäynnistys ei ole kytkettynä. 23 Venttiilin voimistelu I / OFF OFF Tämä toiminto liikuttaa venttiiliä lämmityskauden ulkopuolella. Sillä estetään venttiilin jumiutuminen. Aseta voimistelutoiminto tai OFF. 10 C : Venttiilin voimistelutoiminto on kytkettynä. Venttiilimoottori vastaanottaa ohjaussignaalin avautuakseen ja sulkeutuakseen joka kolmas päivä. Aika OFF: Venttiilin voimistelutoiminto ei ole kytkettynä. OFF: Ei kokonaisvaltaista pysäytystä. Kaukolämpökytkennässä toimintoa ei tule kytkeä päälle, jotta vältytään tarpeettomalta lämmönkulutukselta. Vertailulämpötila ( C) Paluuveden lämpötilan rajoitus 10 C Aika Paluuveden lämpötilan rajoitus riippuu ulkoilman lämpötilasta. Kun ulkoilman lämpötila laskee, voidaan sallia korkeampi paluuveden lämpötila. Paluuveden riippuvuus ulkoilman lämpötilasta asetellaan kahdella koordinaatilla (ulkoilma (X-akseli), paluuvesi (Y-akseli)). Ylärajan lämpötilat riveillä 31 ja 32 sekä alarajan lämpötilat riveillä 33 ja T paluu Alaraja Rivi Yläraja Rivi Rivi 33 Rivi 31 T ulko

25 32f Lisäasetukset Lisäasetukset 35 32g 31 Paluuveden lämpötilan rajoitus - yläraja 35 Paluuveden lämpötilan vaikutus maksimirajoitus I C 15 C I Aseta paluuveden lämpötilan rajoituksen yläraja - X-akselin arvo (ulkoilma). Aseta kuinka paljon menoveden lämpötilaan tulee vaikuttaa. Aseta paluuveden lämpötilan rajoituksen ulkoilman lämpötilan yläraja - X-akselin arvo. (Vastaava Y-akselin arvo asetetaan rivillä 32.) 32 Paluuveden lämpötilan rajoitus - yläraja I C 40 C Aseta paluuveden lämpötilan rajoituksen yläraja - Y-akselin arvo (paluuvesi). Aseta rivin 31 ulkoilman lämpötilaa vastaava paluuveden lämpötila. Aseta paluuveden lämpötilan maksimirajoituksen vaikutus. Kun näytön arvo ei ole 0, toiminto estää paluulämpötilaa ylittämästä rivien asetusarvoa. Vaikutus suurempi kuin 0: Menoveden lämpötilaa nostetaan, kun paluulämpötila ylittää rivien asettelun. Vaikutus pienempi kuin 0: Menoveden lämpötilaa lasketaan, kun paluulämpötila ylittää rivien asettelun. 33 Paluuveden lämpötilan rajoitus - alaraja Vaikutus Maksimirajoitus > 0 I C -15 C Aseta paluuveden lämpötilan rajoituksen alaraja - X-akselin arvo (ulkoilma). 0 Paluuveden raja Paluulämpötila Maksimirajoitus < 0 Aseta paluuveden lämpötilan rajoituksen ulkoilman lämpötilan alaraja - X-akselin arvo. (Vastaava Y-akselin arvo asetetaan rivillä 34.) 34 Paluuveden lämpötilan rajoitus - alaraja Esimerkki Paluuveden rajaksi on asetettu 50 C Vaikutus on asetettu 2 Tämän hetkinen paluulämpötila on 2 C liian korkea Tulos: ECL säädin laskee menoveden vertailulämpötilaa 2 x 2 = -4 C I C 60 C Aseta paluuveden lämpötilan rajoituksen alaraja - Y-akselin arvo (paluuvesi). Aseta rivin 33 ulkoilman lämpötilaa vastaava paluuveden lämpötila. Rivin 35 asetus on normaalisti pienempi kuin 0 kaukolämpöjärjestelmissä ja 0 kattilajärjestelmissä.rivin 36 asetus on normaalisti 0 kaukolämpöjärjestelmissä ja vähemmän kuin 0 kattilajärjestelmissä.normaalissa paluurajoituksessa sinun tulee asettaa 0 riville 35.

26 32h Lisäasetukset 37 Lisäasetukset 43 32i 37 Paluurajoituksen adaptiivinen toiminto (I) / (II) OFF / (25) / (25) Säätää kuinka nopeasti paluulämpötila mukautuu haluttuun lämpötilaan. Aseta paluuveden lämpötilan rajoituksen adaptiivinen toiminto. Asetus eliminoi erot vaadittavan ja vallitsevan paluulämpötilan välillä integroimalla eron ja asettamalla menoveden vertailulämpötilan kohdalleen. Asetukset tarkoittavat seuraavaa: OFF: Menoveden lämpötilaa ei säädetä. 1: Menoveden lämpötilaa säädetään nopeasti. 50: Menoveden lämpötilaa säädetään hitaasti. 43 LKV:n ja lämmityspiirien rinnakkaintoiminta I / (II) OFF / K OFF / (OFF) Valitse sallittu lämpimänkäyttöveden pysyvä poikkeama ennenkuin lämmityksen asetusarvoa alennetaan LKV:n poikkeaman poistamiseksi sallitulle tasolle. Lämpötila OFF: Rinnakkain toiminto. Kaikki piirit toimivat itsenäisesti riippumatta siitä, saavuttako LKV ei asetusarvoa : Mukautuva toiminto. Lämmityksen menoveden asetus pienenee asteittan kunnes käyttöveden lämpötila on sallittua poikkeamaa lähempänä LKV-asetusarvoa. Rivi 43 (hyväksytty poikkeama) LKV:n asetuslämpötila Aika 100% rinnakkaintoiminto Mukautuva toiminto alennetulla lämmityksen asetuksella. Jos todellinen lämpimän käyttöveden lämpötila poikkeaa yli sallitun poikkeaman moottorit M1/M2 sulkeutuvat kunnes käyttövesi on sallitun poikkeaman lämpötilassa.

27 32j Lisäasetukset Lisäasetukset k 52 Yläsäätimen (isäntä) käyttöveden säädön aikainen alasäätimen (renki) lämmityksen toiminta I / OFF OFF Valitse sulkeutuuko alasäätimen (renki) lämmityksen venttiili silloin, kun yläsäädin (isäntä) säätää käyttöveden lämpötilaa. 138 Käyttöveden moottoriventtiilin ennakointiaika virtauskytkimeen (III) OFF / s 1.6 s Moottoriventtiili avautuu asetetun ajan, kun virtauskytkin aktivoituu. : Lämmityksen venttiili sulkeutuu*, kun yläsäädin on käyttövesisäädöllä. Aseta aika varmistaaksesi moottoriventtiilin nopea säätöreaktio. OFF: Yläsäätimen käyttöveden säätö ei vaikuta säätimen lämmityksen säätöön. Toiminto on käytössä, kun virtauskytkin on kytketty säätimen moduulin ECA 83 liittimiin 3 ja 5. *) haluttu menolämpötila asetus = 10 degree C Rivi 52 asetetaan, jos säädin on alasäädin. 78 Bakteerien poisto toiminto (III) OFF / C OFF Aseta lämpötila bakteerien poistoon. Lämminkäyttövesi kuummennetaan kerran viikossa valittuun lämpötilaan (Maanantaisin klo 00.00). OFF: Bakteerien poisto ei käytössä : Bakteerin poisto on päällä kun valittu lämpötila on saavutettu. 80 Bakteerien poiston kestoaika (III) min. 120 min. Aseta Bakteerien poiston kestoaika. Kun valittu aika on kulunut bakteerien poisto toiminto on ohi : Toiminto on aktiivinen valitun ajan. Toiminto - aktivoidaan rivillä 78 asettamalla haluttu bakteerin poistolämpötila.

28 32l Lisäasetukset 141 Lisäasetukset m 141 Ohituskytkennän valinta I / II OFF / OFF Valitse vapaa tuntoelin sisääntulo, piirien I ja/tai II ohituskytkentään. Kumpaakin piiriä voidaan itsenäisesti ohjata käsin. Valitse piiri I tai II OFF: Ohituskytkentä pois päältä : Valitse vapaa tuntoelin sisääntuloista S1 S6 k.o. piirin ohituskytkentään. Kytkentäesimerkki ilman ECA 9010 moduulia 147 Menoveden lämpötilan alarajahälytyksen suurin sallittu poikkeama (ΔT1 ALARM ) (I) / (II) OFF / K (OFF) / (OFF) Suurin sallittu alarajan poikkeama. Hälytyslähtö aktivoituu jos menovedenlämpötila (S3 / S4) alittaa suurimman sallitun alarajan poikkeaman. Katso myös rivi 148. OFF: Hälytystoiminto ei käytössä. ECA80 tai ECA86 ei aktiivisena : Suurin sallittu alitus asetusarvosta. Hälytys on päällä, kun todellinen lämpötila alittaa suurimman sallitun alarajapoikkeaman. Menoveden lämpötila Kytkin kiinni: Alennettu lämpötila Kytkin kiinni: Mukavuus lämpötila ΔT1 ALARM (rivi 147) Menoveden tavoitelämpötila 30 Vaihtokytkin: Alennettu tai mukavuuslämpötila Kytkentäesimerkki ECA 9010 moduulilla Käytetään kun ohituskytkimen kärki ei ole kullattu. Ei hälytystä jos tavoitelämpötila< 30 C C Ulkolämpötila Ruskea Punainen Vihreä (S1... S6) Hälytys aktivoi vain ja ainoastaan ECA 86 moduulin relelähdön R4. Ohituskytkentä moduuli ECA 9010:n käyttö on suositeltavaa, jotta vältyttäisiin kytkentävastuksilta. Ohituskytkennän aktivoimiseksi aseta toimintomuoto asentoon automaattitoiminta (rivi 199 osoite 15)!

29 32n Lisäasetukset 148 Lisäasetukset o 148 Menoveden lämpötilan ylärajahälytyksen suurin sallittu poikkeama (ΔT2 ALARM ) (I) / (II) K (15 K) / (15K) Suurin sallittu alarajan poikkeama. Hälytyslähtö aktivoituu, jos menovedenlämpötila (S3 / S4) ylittää suurimman sallitun ylärajan poikkeaman. Ylärajahälytys on päällä ainoastaan, jos rivi 147 on asetettu K : Suurin sallittu ylitys asetusarvosta. Hälytys on päällä, kun todellinen lämpötila ylittää suurimman sallitun ylärajapoikkeaman. 149 Viiveaika Δt ALARM ennen hälytystä (I) / (II) min. (10 min.) / (10 min.) Jos rivien 147 tai 148 hälytysrajat ovat aktiivisena pitempään kuin asetettu viiveaika säädin antaa hälytyksen. Lämpötila : Viiveaika Δt ALARM. Menoveden lämpötila Rivi 148 Menoveden tavoitearvo Menoveden lämpötila ΔT2 ALARM (rivi 148) Rivi 147 Menoveden tavoitelämpötila Hälytys Aika 30 Δt ALARM Rivi 149 Δt ALARM Rivi 149 Ei hälytystä jos tavoitelämpötila< 30 C C Ulkolämpötila Jos rivin 147 asetus on OFF, rivit 148 ja 149 eivät ole aktiivisina. Hälytys aktivoi vain ja ainoastaan ECA 86 moduulin relelähdön R4. Hälytys aktivoi vain ja ainoastaan ECA 86 moduulin relelähdön R4.

30 32p Lisäasetukset 157 Lisäasetukset q 157 Menoveden lämpötilan alarajahälytyksen suurin sallittu poikkeama (ΔT1 ALARM ) (III) OFF / K OFF Suurin sallittu alarajan poikkeama. Hälytyslähtö aktivoituu jos menovedenlämpötila (S5) alittaa suurimman sallitun alarajan poikkeaman. Katso myös rivi 158. OFF: Hälytystoiminto ei käytössä. ECA80 tai ECA86 ei aktiivisena : Suurin sallittu alitus asetusarvosta. Hälytys on päällä, kun todellinen lämpötila alittaa suurimman sallitun alarajapoikkeaman. 158 Menoveden lämpötilan ylärajahälytyksen suurin sallittu poikkeama (ΔT2 ALARM ) (I) / (II) K (15 K) / (15K) Suurin sallittu alarajan poikkeama. Hälytyslähtö aktivoituu jos menovedenlämpötila (S3 / S4) ylittää suurimman sallitun ylärajan poikkeaman. Ylärajahälytys on ainoastaan päällä, jos rivi 157 on asetettu K. Menoveden lämpötila : Suurin sallittu ylitys asetusarvosta. Hälytys on päällä, kun todellinen lämpötila ylittää suurimman sallitun ylärajapoikkeaman. Menoveden lämpötila ΔT2 ALARM (rivi 158) ΔT1 ALARM (rivi 157) Menoveden tavoitelämpötila Menoveden tavoitelämpötila Ei hälytystä jos tavoitelämpötila< 30 C Ei hälytystä jos tavoitelämpötila< 30 C C Ulkolämpötila C Ulkolämpötila Hälytys aktivoi vain ja ainoastaan ECA 86 modulin relelähdön R4. Hälytys aktivoi vain ja ainoastaan ECA 86 modulin relelähdön R4.

31 32r Lisäasetukset 159 Lisäasetukset s 159 Viiveaika Δt ALARM ennen hälytystä (I) / (II) min. (10 min.) / (10 min.) Jos rivien 157 tai 158 hälytysrajat ovat aktiivisina pidempään kuin asetettu, viiveaika säädin antaa hälytyksen : Viiveaika Δt ALARM. 184 Suhdealue, Xp II K 200 K Aseta suhdealue. Korkeammalla arvolla saadaan vakaampi, mutta hitaampi menoveden lämpötilan säätö. Lämpötila 185 Integrointiaika, Tn Menoveden lämpötila Rivi 158 Menoveden tavoitearvo II Rivi 157 Aseta integrointiaika. Suurella arvolla saadaan hitaasti ja rauhallisesti muutoksiin reagoiva menoveden lämpötilan säätö. Pienellä arvolla saadaan muutoksiin nopeasti reagoiva, mutta mahdollisesti rauhaton säätö. Hälytys Aika Δt ALARM Rivi 159 Δt ALARM Rivi 159 Jos rivin 157 asetus on OFF, rivit 158 ja 159 eivät ole aktiivisina. 187 Neutraalialue, Nz II K 3 K Hälytys aktivoi vain ja ainoastaan ECA 86 moduulin relelähdön R4. Aseta neutraalialueeksi suuri arvo, jos menoveden lämpötilalle hyväksytään suuri poikkeama. Säädin ei muuta venttiilin asentoa, kun menoveden poikkeama asetusarvosta on neutraalialueen sisällä. Neutraalialue on symmetrinen menoveden asetusarvon molemmin n siten, että puolet neutraalialueesta on alle ja puolet yli säädettävän lämpötilan.

32 32t Lisäasetukset Lisäasetukset u 196 L huoltoportti I / OFF OFF Tätä asetusta käytetään vain, kun laite on kytkettynä tiedonsiirto- järjestelmään OR tiedonsiirtojärjestelmään. 197 L reset I / OFF Tätä asetusta käytetään vain kun laite on kytkettynä kommunikointi- järjestelmään OR kommunikointijärjestelmään. 198 Kesäajan vaihto I / OFF Tässä valitset haluatko vaihtaa kesä- ja talviajan välillä automaattisesti vai manuaalisesti. : Säätimen sisäinen kello muuttaa aikaa +/- 1 tunti standardoituna vaihtopäivänä automaattisesti. OFF: Vaihdat manuaalisesti kesä- ja talviajan välillä siirtämällä kelloa eteen- tai taaksepäin. 199 Alasäätimen osoite (renki) I Määritellään osoitteet alasäätimille. Määrittele osoitteet alasäätimille: 0: Ei osoitetta. Alasäädin vain vastaanottaa tietoa ulkolämpötilasta ja järjestelmän ajasta bus-väylän kautta : Säädin lähettää/vastaanottaa tietoa ulkolämpötilasta, ajasta ja säätöparametreista. 15: Säädin on yläsäädin (isäntä). Säädin vain lähettää tietoa ulkolämpötilasta. (Ei voida asettaa). Mikäli säädin on osa laajempaa useamman säätimen järjestelmää, voit kytkeä säätimet toisiinsa ja siirtää yhden ulkoanturin mittaustiedon eri säätimille. Säädin, johon ulkoanturi kytketään, on koko järjestelmän yläsäädin (isäntä) ja saa osoitteen 15. Toisille säätimille järjestelmässä voidaan antaa osoitteet renkinumeroin ja ne vastaanottavat tietoa ulkolämpötilasta isännän kautta.

33 34a Asetusten kopiointi ECL kortilla 34b Uusien asetusten tallentaminen ECL kortille Kaikki asetukset voidaan tallentaa ECL kortille. Aseta ECL kortti paikoilleen keltainen ulospäin. Kopioinnin suunta Voit kopioida asetuksia molempiin suuntiin eli säätimeltä kortille tai kortilta säätimelle. Näytössä on symbolit kortille (vasemmalla) ja säätimelle (oikealla). Mene riville 9 0 CPY C99 0 CPY C99 Kopioinnin aikana palkki kasvaa kopioinnin suuntaan. Hyväksy asetusten kopiointi säätimeltä kortille. Kun kopiointi on valmis, näyttö C tulee näkyviin. Talleta asetukset aina muutosten jälkeen. Asetusten kopiointi toisiin säätimiin Varmista ensin, että toiset säätimet käyttävät samaa korttityyppiä (samanlainen lämmitysjärjestelmä). Vaihda kopioinnin suuntaa. Hyväksy kopiointi Järjestelmän ja ohjelmaversion tarkistus Aseta ECL kortti keltainen ulospäin. Mene riville 9. Mene riville 8. Valitse kopioinnin suunta (kortista säätimelle). Kopioi Toimi näin, kun järjestelmässä on useita samanlaisia ECL säätimiä. F ECL säätimen muuttaminen toiselle järjestelmälle Hanki tälle toiselle järjestelmälle soveltuva ECL kortti. Käytä tätä toimintoa, kun teet lämmitysjärjestelmääsi lisäyksiä tai muutoksia. Hyväksy kopiointi Kopioinnin jälkeen näyttöön tulee säätimen ohjelmaversion numero ja ladatun järjestelmän tyyppi. Ohjelmaversion numeron näet milloin vain menemällä riville 8. Sekalaiset Sekalaiset keltainen keltainen

34 7b ECL sanastoa 7a Ilman suhteellinen kosteus Ilman suhteellisella kosteudella tarkoitetaan ilman sisältämän vesihöyryn määrää verrattuna maksimikosteuspitoisuuteen. Moduuleissa ECA 62 / 63 on ilman kosteusmittaus ja sitä käytetään kastepistelämpötilan laskemiseen. Lämmityksen rajoitus Rajoitus asettaa meno -/tasauslämpötilalle ylä- ja alarajat. Pt 1000 anturi Kaikki anturit, joita käytetään ECL Comfort säätimen kanssa, ovat tyyppiä Pt 1000 ohmia. Vastus on 1000 ohmia 0 C ja se vaihtuu 3,9 ohmia / C. Järjestelmän optimointi Kahden ohjelmoidun lämpötila-alueen vaihtamiseen ohjelmoitu aika. Säädin säätää automaattisesti menoveden lämpötilaa, jotta haluttu huonelämpötila saavutetaan haluttuna aikana. Laskenta perustuu ulkolämpötilaan; mitä kylmempää ulkona on, sitä aikaisemmin säädin aloittaa lämpötila-alueen vaihdon mukavuuslämpötilaan. Huoneanturi Huoneeseen, jonka lämpötilaa halutaan ohjata, asennettu anturi. Anturi on tyyppiä Pt 1000 ohmia. Huonelämpötila Huoneanturilla mitattu lämpötila. Huonelämpötilaa voidaan hallita vain, kun huoneanturi on asennettu, muulloin käytetään huonelämpötilan laskennallista arvoa. Päiväohjelma Ohjelma eri mukavuus- ja alennetun lämpötilan jaksoista. Päiväohjelman voi tehdä itselleen sopivaksi jokaiselle viikonpäivälle erikseen ja se voi koostua kolmesta mukavuusjaksosta päivässä. Alennettu lämpötila Jakso päivästä, jolloin alennettu lämpötila on käytössä. Tilan osoitin Säätimen toimintosymbolien vasemmalla puolella oleva valkoinen nuoli. Valkoinen nuoli osoittaa sen hetkisen toiminnon (mukavuuslämpötila tai alennettu lämpötila), kun säädin on automaattitoiminnolla (kellomerkki). Aikapalkki Aikapalkki näyttää mukavuuslämpötilajaksot. Palkki on jaettu ½ tunnin väleihin. Aikajana Näytön alaosassa oleva rivi, joka näyttää tunnit. Ulkoilmakompensointi Säädin ottaa huomioon ulkolämpötilan lämmityksen säädössä. Tämä säätö perustuu käyttäjän määrittelemään lämmityskäyrään, jossa määritellään menoveden lämpötilan riippuvuus ulkoilman lämpötilasta. ECL sanaston määritelmät koskee ECL 200 ja ECL 300 sarjojen säätimiä. Kaikkia määritelmiä ei välttämättä esiinny sinun lämmitysjärjestelmässäsi/ohjekirjassasi. Ilmakanavan menolämpötila Ilmakanavasta mitattu lämpötila, jonka perusteella säädin säätää. Tasauslämpötila Tämä ohjearvo on peruste menoveden lämpötilalle tai ilmakanavan menolämpötilalle. Tasauslämpötila muuntuu huonelämpötilan, kompensointilämpötilan ja paluulämpötilan vaikutuksesta. Tasauslämpötila on aktiivinen ainoastaan, jos huoneanturi on kytketty. Mukavuusjakso Jakso päivästä, jolloin mukavuuslämpötila on valittu. Mukavuuslämpötila Ylläpidettävä lämpötila lämmitys- tai käyttövesipiirissä mukavuusjakson aikana, joka tarkoittaa normaalisti kotonaoloaikaa. Kompensointilämpötila Mitattava lämpötila, jonka vaikutuksen perusteella määräytyy tasauslämpötila. Toiminnan osoitin Pieni musta kolmio, joka sijaitsee toimintosymbolien oikealla puolella. Haluttu huonelämpötila Lämpötila, joka on asetettu halutuksi huonelämpötilaksi. Lämpötilaa voidaan säätää säätimellä vain jos huoneanturi on asennettu. Kun huoneanturia ei ole, haluttu lämpötila on vain laskennallinen arvo. Huonelämpötila säädetään tällöin huonekohtaisesti termostaattisella patteriventtiilillä tai vastaavalla. Haluttu lämpötila Lämpötila, joka on joko parametri asetus tai säätimen laskelmallinen säätöarvo. Kastepiste lämpötila Kastepiste on ilman lämpötila, jossa ilman vesihöyry jäähtyessään muuttuu nesteeksi (ilman suhteellinen kosteus % = 100 %). Tehdasasetukset ECL säätimelle tehtaalla asetetut arvot helpottavat säätimen asennusta. Menoveden lämpötila Lämpötila, joka on mitattu menovedestä. Laskennallinen menoveden lämpötila Lämpötila, jonka säädin on laskenut ulkolämpötilan ja huone- ja paluuveden lämpötilan perusteella. Tätä lämpötilaa käytetään lähtökohtana säädöissä. Lämmityspiiri Huoneen/rakennuksen lämmitysverkko. Lämmityskäyrä Lämmityskäyrä ilmoittaa ulkolämpötilan ja menoveden lämpötilan suhteen. Lämpimän käyttöveden piiri Käyttöveden lämmitykseen käytetty piiri (LKV).
