Ennen kuin aloitat. Säästä energiaa säästät rahaa parempi mukavuus

Koko: px
Aloita esitys sivulta:

Download "Ennen kuin aloitat. Säästä energiaa säästät rahaa parempi mukavuus"

Transkriptio

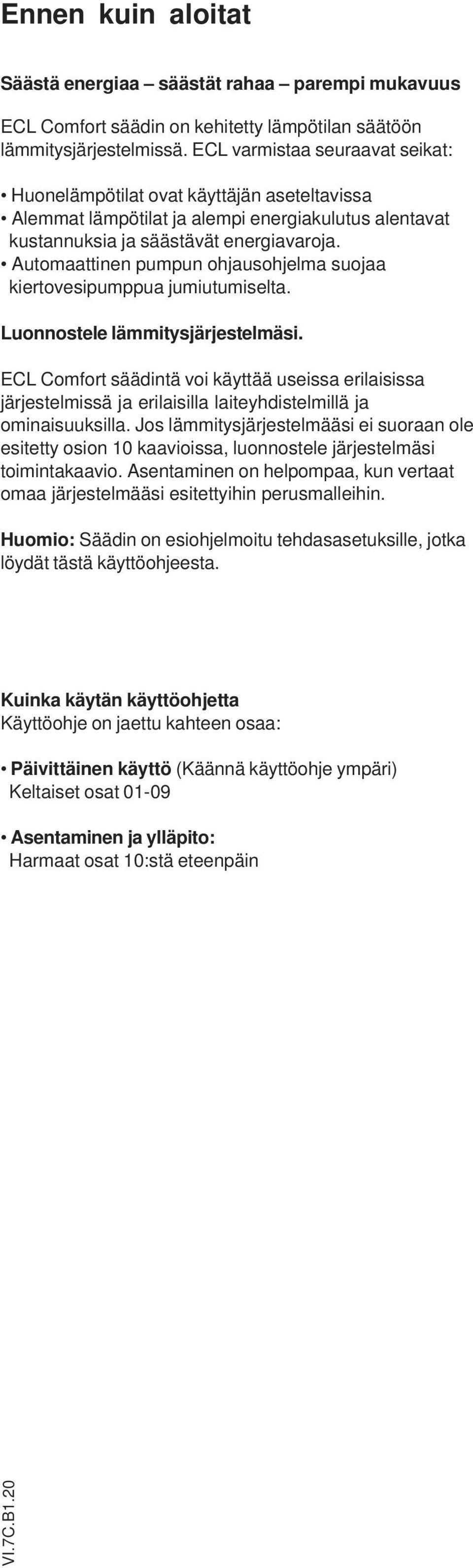

1 Ennen kuin aloitat Säästä energiaa säästät rahaa parempi mukavuus ECL Comfort säädin on kehitetty lämpötilan säätöön lämmitysjärjestelmissä. ECL varmistaa seuraavat seikat: Huonelämpötilat ovat käyttäjän aseteltavissa Alemmat lämpötilat ja alempi energiakulutus alentavat kustannuksia ja säästävät energiavaroja. Automaattinen pumpun ohjausohjelma suojaa kiertovesipumppua jumiutumiselta. Luonnostele lämmitysjärjestelmäsi. ECL Comfort säädintä voi käyttää useissa erilaisissa järjestelmissä ja erilaisilla laiteyhdistelmillä ja ominaisuuksilla. Jos lämmitysjärjestelmääsi ei suoraan ole esitetty osion 10 kaavioissa, luonnostele järjestelmäsi toimintakaavio. Asentaminen on helpompaa, kun vertaat omaa järjestelmääsi esitettyihin perusmalleihin. Huomio: Säädin on esiohjelmoitu tehdasasetuksille, jotka löydät tästä käyttöohjeesta. Kuinka käytän käyttöohjetta Käyttöohje on jaettu kahteen osaa: Päivittäinen käyttö (Käännä käyttöohje ympäri) Keltaiset osat Asentaminen ja ylläpito: Harmaat osat 10:stä eteenpäin VI.7C.B1.0

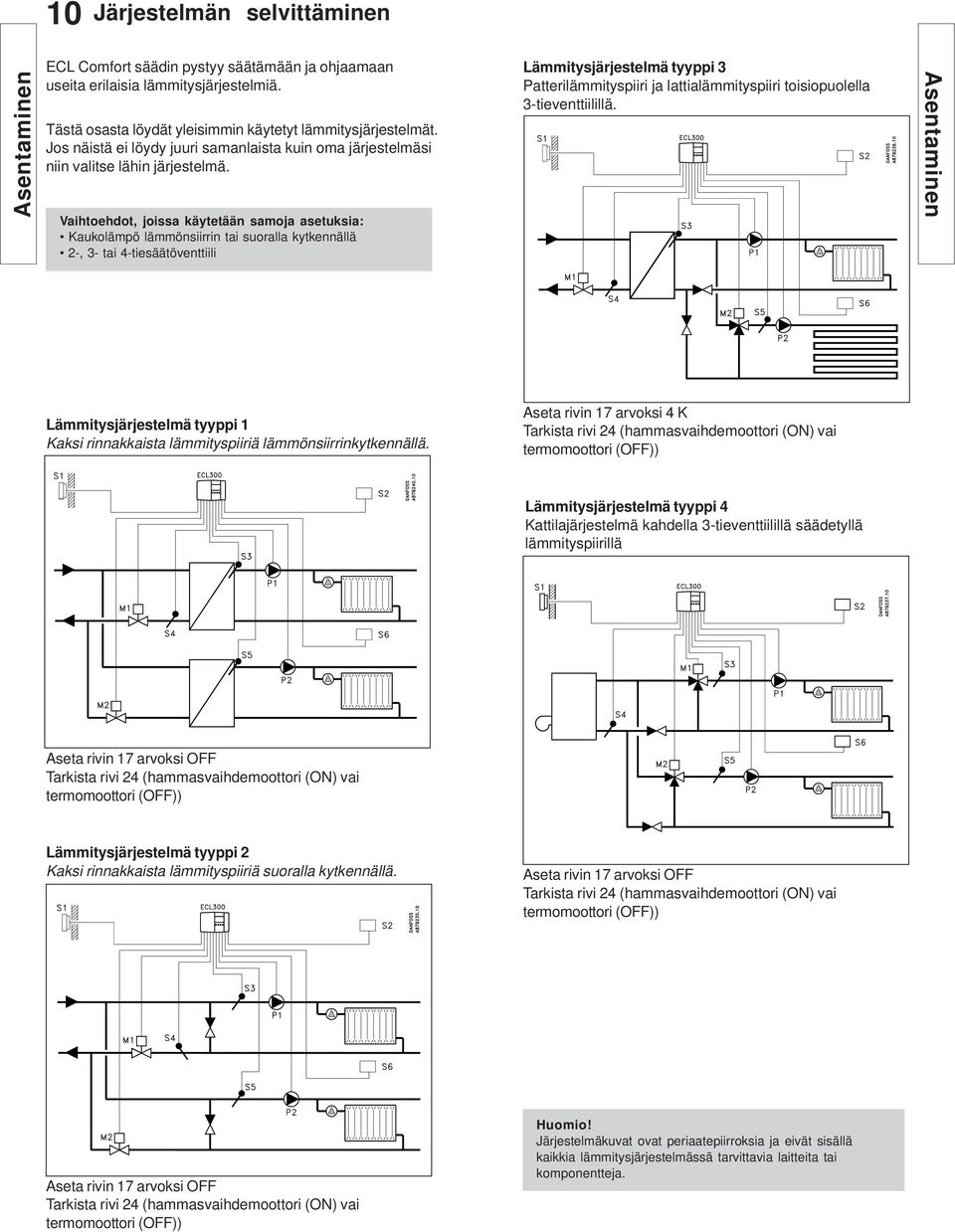

2 10 Järjestelmän selvittäminen Asentaminen ECL Comfort säädin pystyy säätämään ja ohjaamaan useita erilaisia lämmitysjärjestelmiä. Tästä osasta löydät yleisimmin käytetyt lämmitysjärjestelmät. Jos näistä ei löydy juuri samanlaista kuin oma järjestelmäsi niin valitse lähin järjestelmä. Vaihtoehdot, joissa käytetään samoja asetuksia: Kaukolämpö lämmönsiirrin tai suoralla kytkennällä -, 3- tai 4-tiesäätöventtiili Lämmitysjärjestelmä tyyppi 3 Patterilämmityspiiri ja lattialämmityspiiri toisiopuolella 3-tieventtiilillä. Asentaminen Lämmitysjärjestelmä tyyppi 1 Kaksi rinnakkaista lämmityspiiriä lämmönsiirrinkytkennällä. Aseta rivin 17 arvoksi 4 K Tarkista rivi 4 (hammasvaihdemoottori () vai termomoottori (OFF)) Lämmitysjärjestelmä tyyppi 4 Kattilajärjestelmä kahdella 3-tieventtiilillä säädetyllä lämmityspiirillä Aseta rivin 17 arvoksi OFF Tarkista rivi 4 (hammasvaihdemoottori () vai termomoottori (OFF)) Lämmitysjärjestelmä tyyppi Kaksi rinnakkaista lämmityspiiriä suoralla kytkennällä. Aseta rivin 17 arvoksi OFF Tarkista rivi 4 (hammasvaihdemoottori () vai termomoottori (OFF)) Aseta rivin 17 arvoksi OFF Tarkista rivi 4 (hammasvaihdemoottori () vai termomoottori (OFF)) Huomio! Järjestelmäkuvat ovat periaatepiirroksia ja eivät sisällä kaikkia lämmitysjärjestelmässä tarvittavia laitteita tai komponentteja.

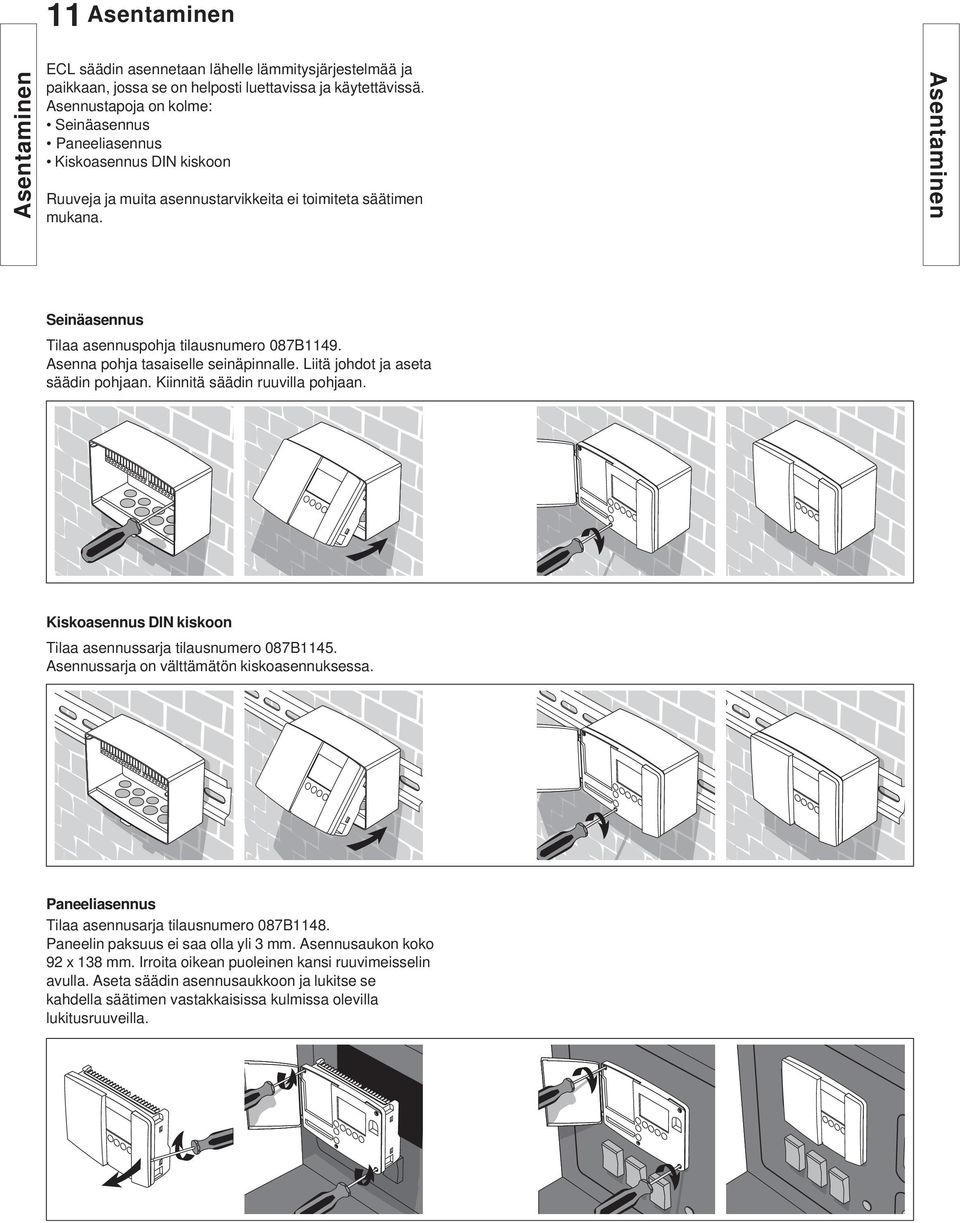

3 11 Asentaminen Asentaminen ECL säädin asennetaan lähelle lämmitysjärjestelmää ja paikkaan, jossa se on helposti luettavissa ja käytettävissä. Asennustapoja on kolme: Seinäasennus Paneeliasennus Kiskoasennus DIN kiskoon Ruuveja ja muita asennustarvikkeita ei toimiteta säätimen mukana. Asentaminen Seinäasennus Tilaa asennuspohja tilausnumero 087B1149. Asenna pohja tasaiselle seinäpinnalle. Liitä johdot ja aseta säädin pohjaan. Kiinnitä säädin ruuvilla pohjaan. Kiskoasennus DIN kiskoon Tilaa asennussarja tilausnumero 087B1145. Asennussarja on välttämätön kiskoasennuksessa. Paneeliasennus Tilaa asennusarja tilausnumero 087B1148. Paneelin paksuus ei saa olla yli 3 mm. Asennusaukon koko 9 x 138 mm. Irroita oikean puoleinen kansi ruuvimeisselin avulla. Aseta säädin asennusaukkoon ja lukitse se kahdella säätimen vastakkaisissa kulmissa olevilla lukitusruuveilla.

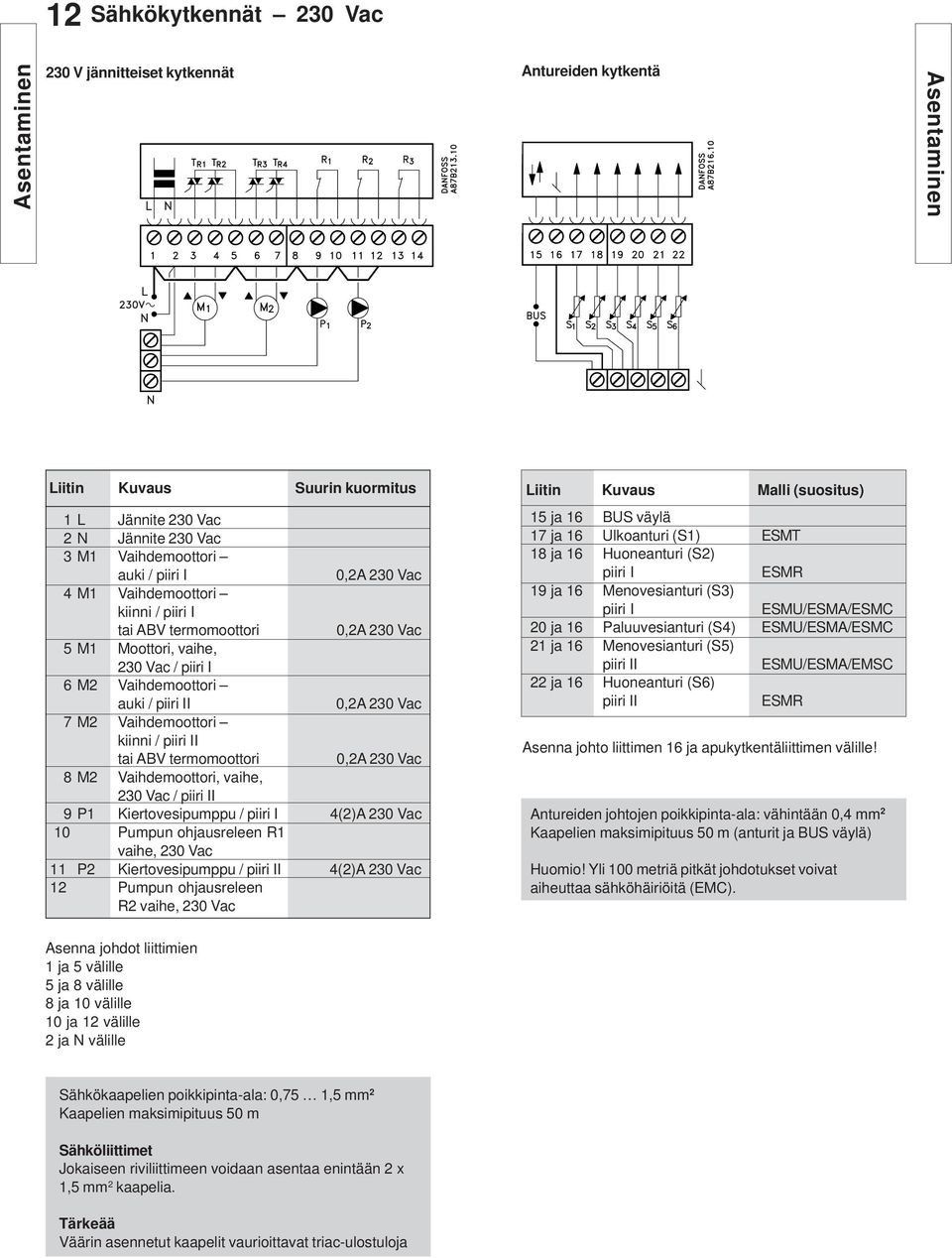

4 1 Sähkökytkennät 30 Vac Asentaminen 30 V jännitteiset kytkennät Antureiden kytkentä Asentaminen Liitin Kuvaus Suurin kuormitus Liitin Kuvaus Malli (suositus) 1 L Jännite 30 Vac N Jännite 30 Vac 3 M1 Vaihdemoottori auki / piiri I 0,A 30 Vac 4 M1 Vaihdemoottori kiinni / piiri I tai ABV termomoottori 0,A 30 Vac 5 M1 Moottori, vaihe, 30 Vac / piiri I 6 M Vaihdemoottori auki / piiri II 0,A 30 Vac 7 M Vaihdemoottori kiinni / piiri II tai ABV termomoottori 0,A 30 Vac 8 M Vaihdemoottori, vaihe, 30 Vac / piiri II 9 P1 Kiertovesipumppu / piiri I 4()A 30 Vac 10 Pumpun ohjausreleen R1 vaihe, 30 Vac 11 P Kiertovesipumppu / piiri II 4()A 30 Vac 1 Pumpun ohjausreleen R vaihe, 30 Vac 15 ja 16 BUS väylä 17 ja 16 Ulkoanturi (S1) ESMT 18 ja 16 Huoneanturi (S) piiri I ESMR 19 ja 16 Menovesianturi (S3) piiri I ESMU/ESMA/ESMC 0 ja 16 Paluuvesianturi (S4) ESMU/ESMA/ESMC 1 ja 16 Menovesianturi (S5) piiri II ESMU/ESMA/EMSC ja 16 Huoneanturi (S6) piiri II ESMR Asenna johto liittimen 16 ja apukytkentäliittimen välille! Antureiden johtojen poikkipinta-ala: vähintään 0,4 mm Kaapelien maksimipituus 50 m (anturit ja BUS väylä) Huomio! Yli 100 metriä pitkät johdotukset voivat aiheuttaa sähköhäiriöitä (EMC). Asenna johdot liittimien 1 ja 5 välille 5 ja 8 välille 8 ja 10 välille 10 ja 1 välille ja N välille Sähkökaapelien poikkipinta-ala: 0,75 1,5 mm Kaapelien maksimipituus 50 m Sähköliittimet Jokaiseen riviliittimeen voidaan asentaa enintään x 1,5 mm kaapelia. Tärkeää Väärin asennetut kaapelit vaurioittavat triac-ulostuloja

5 13 Sähkökytkennät - 4 Vac Asentaminen 4 V ja 30 V jännitteiset kytkennät Antureiden kytkentä Asentaminen Liitin Kuvaus Suurin kuormitus Liitin Kuvaus Malli (suositus) 1 L Jännite 4 Vac N Jännite 4 Vac 3 M1 Vaihdemoottori auki / piiri I 1A 4 Vac 4 M1 Vaihdemoottori kiinni / piiri I tai ABV termomoottori 1A 4 Vac 5 M1 Moottori, vaihe, 4 Vac / piiri I 6 M Vaihdemoottori auki / piiri II 1A 4 Vac 7 M Vaihdemoottori kiinni / piiri II tai ABV termomoottori 1A 4 Vac 8 M Vaihdemoottori, vaihe, 4 Vac / piiri II 9 K1 Releulostulo kiertovesipumpun releen ohjaukseen / piiri I 4()A 4 Vac 10 Pumpun ohjausreleen K1 vaihe 11 K Releulostulo kiertovesipumpun releen ohjaukseen / piiri II 4()A 4 Vac 1 Pumpun ohjausreleen K vaihe 15 ja 16 BUS väylä 17 ja 16 Ulkoanturi (S1) ESMT 18 ja 16 Huoneanturi (S) piiri I ESMR 19 ja 16 Menovesianturi (S3) piiri I ESMU/ESMA/ESMC 0 ja 16 Paluuvesianturi (S4) ESMU/ESMA/ESMC 1 ja 16 Menovesianturi (S5) piiri II ESMU/ESMA/EMSC ja 16 Huoneanturi (S6) piiri II ESMR Asenna johto liittimen 16 ja apukytkentäliittimen välille! Antureiden johtojen poikkipinta-ala: vähintään 0,4 mm Kaapelien maksimipituus 50 m (anturit ja BUS väylä) Huomio! Yli 100 metriä pitkät johdotukset voivat aiheuttaa sähköhäiriöitä (EMC). Asenna johdot liittimien 1 ja 5 välille 5 ja 8 välille 8 ja 10 välille 10 ja 1 välille ja N välille Sähkökaapelien poikkipinta-ala: 0,75 1,5 mm Kaapelien maksimipituus 50 m Sähköliittimet Jokaiseen riviliittimeen voidaan asentaa enintään x 1,5 mm kaapelia. Tärkeää Väärin asennetut kaapelit vaurioittavat triac-ulostuloja

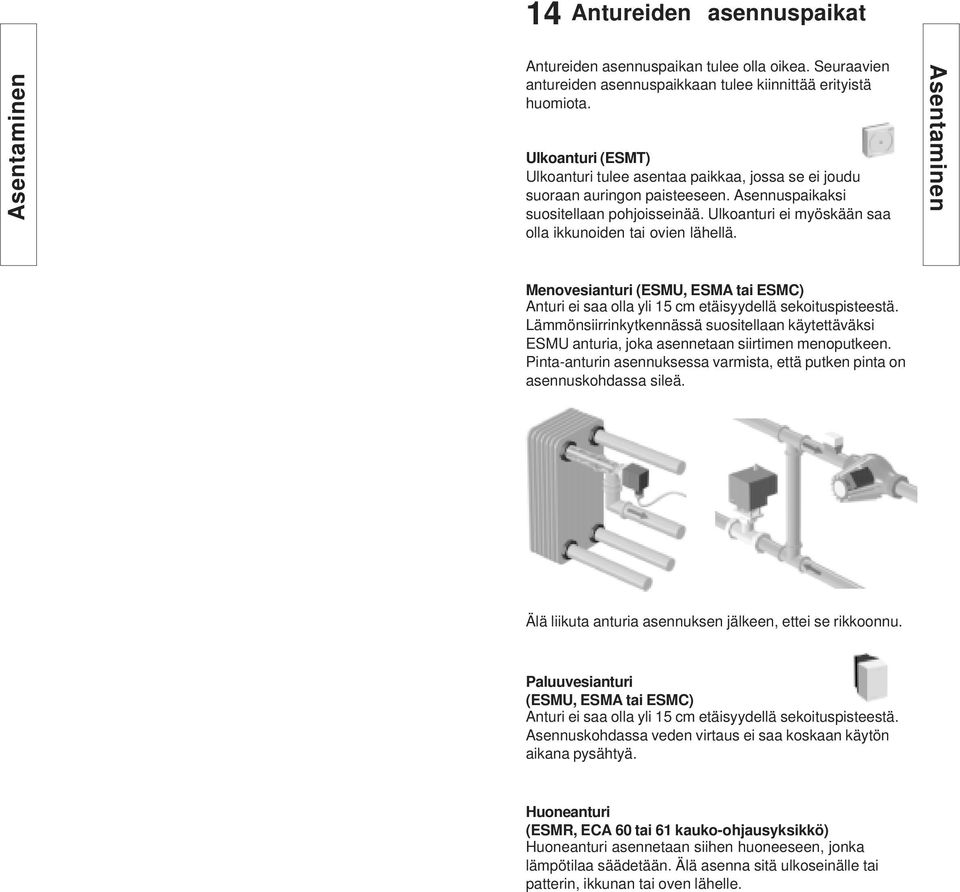

6 14 Antureiden asennuspaikat Asentaminen Antureiden asennuspaikan tulee olla oikea. Seuraavien antureiden asennuspaikkaan tulee kiinnittää erityistä huomiota. Ulkoanturi (ESMT) Ulkoanturi tulee asentaa paikkaa, jossa se ei joudu suoraan auringon paisteeseen. Asennuspaikaksi suositellaan pohjoisseinää. Ulkoanturi ei myöskään saa olla ikkunoiden tai ovien lähellä. Asentaminen Menovesianturi (ESMU, ESMA tai ESMC) Anturi ei saa olla yli 15 cm etäisyydellä sekoituspisteestä. Lämmönsiirrinkytkennässä suositellaan käytettäväksi ESMU anturia, joka asennetaan siirtimen menoputkeen. Pinta-anturin asennuksessa varmista, että putken pinta on asennuskohdassa sileä. Älä liikuta anturia asennuksen jälkeen, ettei se rikkoonnu. Paluuvesianturi (ESMU, ESMA tai ESMC) Anturi ei saa olla yli 15 cm etäisyydellä sekoituspisteestä. Asennuskohdassa veden virtaus ei saa koskaan käytön aikana pysähtyä. Huoneanturi (ESMR, ECA 60 tai 61 kauko-ohjausyksikkö) Huoneanturi asennetaan siihen huoneeseen, jonka lämpötilaa säädetään. Älä asenna sitä ulkoseinälle tai patterin, ikkunan tai oven lähelle.

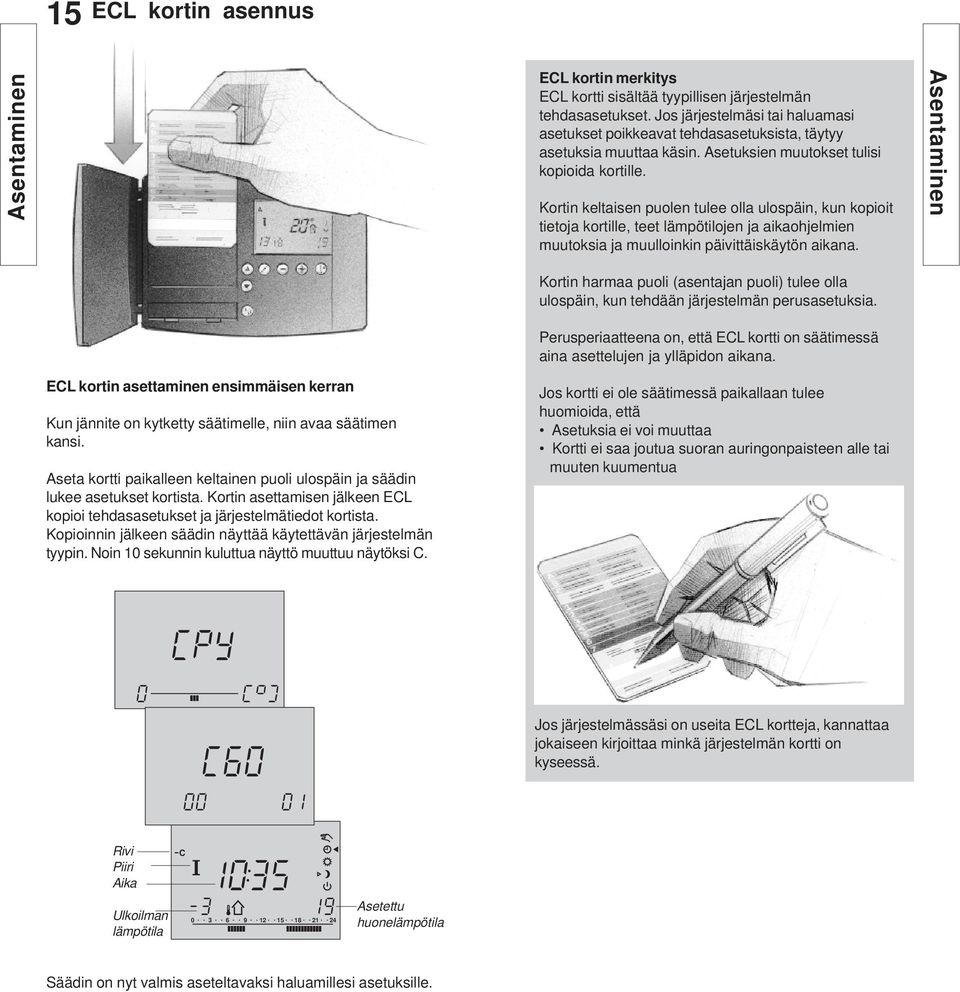

7 15 ECL kortin asennus Asentaminen ECL kortin merkitys ECL kortti sisältää tyypillisen järjestelmän tehdasasetukset. Jos järjestelmäsi tai haluamasi asetukset poikkeavat tehdasasetuksista, täytyy asetuksia muuttaa käsin. Asetuksien muutokset tulisi kopioida kortille. keltaisen puolen tulee olla ulospäin, kun kopioit tietoja kortille, teet lämpötilojen ja aikaohjelmien muutoksia ja muulloinkin päivittäiskäytön aikana. Asentaminen harmaa (asentajan ) tulee olla ulospäin, kun tehdään järjestelmän perusasetuksia. Perusperiaatteena on, että ECL kortti on säätimessä aina asettelujen ja ylläpidon aikana. ECL kortin asettaminen ensimmäisen kerran Kun jännite on kytketty säätimelle, niin avaa säätimen kansi. Aseta kortti paikalleen keltainen ulospäin ja säädin lukee asetukset kortista. asettamisen jälkeen ECL kopioi tehdasasetukset ja järjestelmätiedot kortista. Kopioinnin jälkeen säädin näyttää käytettävän järjestelmän tyypin. Noin 10 sekunnin kuluttua näyttö muuttuu näytöksi C. Jos kortti ei ole säätimessä paikallaan tulee huomioida, että Asetuksia ei voi muuttaa Kortti ei saa joutua suoran auringonpaisteen alle tai muuten kuumentua 0 CPY 00 C99 C60 01 Jos järjestelmässäsi on useita ECL kortteja, kannattaa jokaiseen kirjoittaa minkä järjestelmän kortti on kyseessä. Rivi Piiri Aika Ulkoilman lämpötila C Asetettu huonelämpötila Säädin on nyt valmis aseteltavaksi haluamillesi asetuksille.

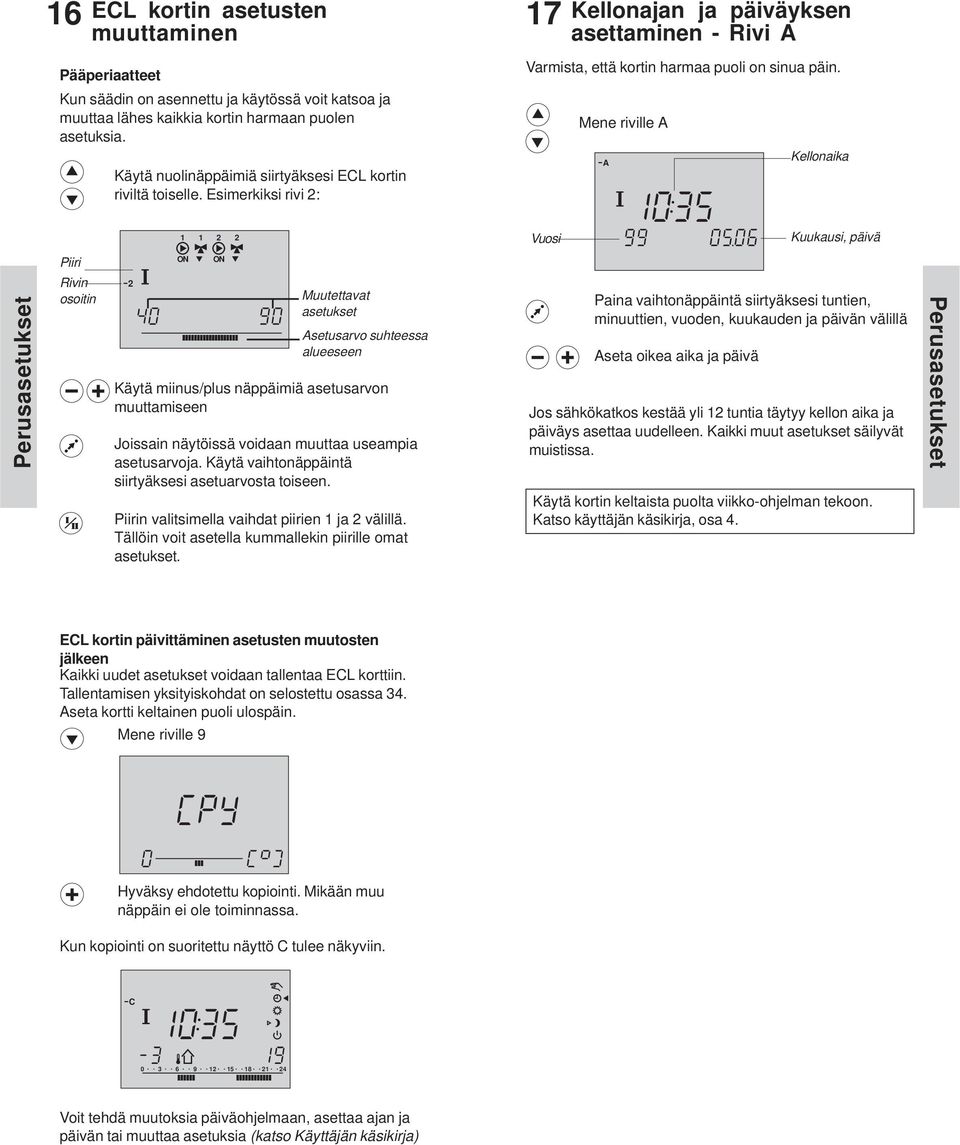

8 16 ECL kortin asetusten muuttaminen 17 Kellonajan ja päiväyksen asettaminen - Rivi A Pääperiaatteet Varmista, että kortin harmaa on sinua päin. Perusasetukset Kun säädin on asennettu ja käytössä voit katsoa ja muuttaa lähes kaikkia kortin harmaan puolen asetuksia. Piiri Rivin osoitin Käytä nuolinäppäimiä siirtyäksesi ECL kortin riviltä toiselle. Esimerkiksi rivi : Muutettavat asetukset Asetusarvo suhteessa alueeseen Käytä miinus/plus näppäimiä asetusarvon muuttamiseen Joissain näytöissä voidaan muuttaa useampia asetusarvoja. Käytä vaihtonäppäintä siirtyäksesi asetuarvosta toiseen. Piirin valitsimella vaihdat piirien 1 ja välillä. Tällöin voit asetella kummallekin piirille omat asetukset. Vuosi Mene riville A A Kellonaika Kuukausi, päivä Paina vaihtonäppäintä siirtyäksesi tuntien, minuuttien, vuoden, kuukauden ja päivän välillä Aseta oikea aika ja päivä Jos sähkökatkos kestää yli 1 tuntia täytyy kellon aika ja päiväys asettaa uudelleen. Kaikki muut asetukset säilyvät muistissa. Käytä kortin keltaista puolta viikko-ohjelman tekoon. Katso käyttäjän käsikirja, osa 4. Perusasetukset ECL kortin päivittäminen asetusten muutosten jälkeen Kaikki uudet asetukset voidaan tallentaa ECL korttiin. Tallentamisen yksityiskohdat on selostettu osassa 34. Aseta kortti keltainen ulospäin. Mene riville 9 CPY 0 C99 Hyväksy ehdotettu kopiointi. Mikään muu näppäin ei ole toiminnassa. Kun kopiointi on suoritettu näyttö C tulee näkyviin. C Voit tehdä muutoksia päiväohjelmaan, asettaa ajan ja päivän tai muuttaa asetuksia (katso Käyttäjän käsikirja)

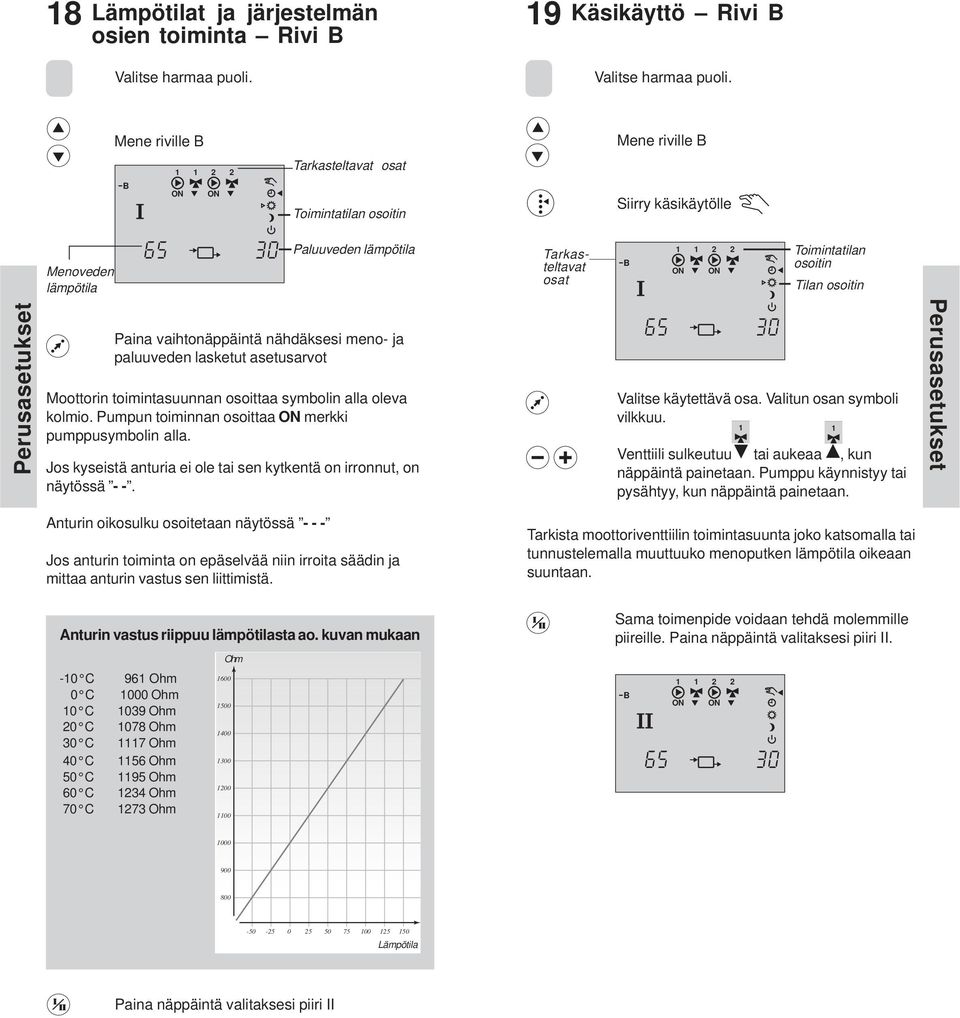

9 18 Lämpötilat ja järjestelmän osien toiminta Rivi B Valitse harmaa. 19 Käsikäyttö Rivi B Valitse harmaa. Mene riville B 1 1 B Tarkasteltavat osat Toimintatilan osoitin Mene riville B Siirry käsikäytölle Menoveden lämpötila Paluuveden lämpötila Tarkasteltavat osat B 1 1 Toimintatilan osoitin Tilan osoitin Perusasetukset Paina vaihtonäppäintä nähdäksesi meno- ja paluuveden lasketut asetusarvot Moottorin toimintasuunnan osoittaa symbolin alla oleva kolmio. Pumpun toiminnan osoittaa merkki pumppusymbolin alla. Jos kyseistä anturia ei ole tai sen kytkentä on irronnut, on näytössä Valitse käytettävä osa. Valitun osan symboli vilkkuu. 1 1 Venttiili sulkeutuu tai aukeaa, kun näppäintä painetaan. Pumppu käynnistyy tai pysähtyy, kun näppäintä painetaan. Perusasetukset Anturin oikosulku osoitetaan näytössä Jos anturin toiminta on epäselvää niin irroita säädin ja mittaa anturin vastus sen liittimistä. Anturin vastus riippuu lämpötilasta ao. kuvan mukaan -10 C 961 Ohm 0 C 1000 Ohm 10 C 1039 Ohm 0 C 1078 Ohm 30 C 1117 Ohm 40 C 1156 Ohm 50 C 1195 Ohm 60 C 134 Ohm 70 C 173 Ohm Ohm Tarkista moottoriventtiilin toimintasuunta joko katsomalla tai tunnustelemalla muuttuuko menoputken lämpötila oikeaan suuntaan. Sama toimenpide voidaan tehdä molemmille piireille. Paina näppäintä valitaksesi piiri II. B Lämpötila Paina näppäintä valitaksesi piiri II

10 0 Lämmityskäyrän asetus Rivi C Valitse harmaa. C Mene riville C Lämmityskäyrän symboli vilkkuu ,4 1,8,,63,0 3,4 1,0 C Lämmityskäyrä Suuntaissiirto ,6 0, Perusasetukset Lämmityskäyrä I/II 0,... 3,4 1,8 Muuta lämmityskäyrää, jos on tarvetta. Jos haluat suuntaissiirtää lämmityskäyrää niin paina vaihtonäppäintä. Suuntaissiirron symboli alkaa vilkkua Lattialämmitys Säädin on tehdasaseteltu patterilämmitykseen, joka usein vaatii korkeata menoveden lämpötilaa. Lattialämmitysjärjestelmissä käytetään matalaa menoveden lämpötilaa, jolloin lämmityskäyrä on alhainen. C Perusasetukset Suuntaissiirto I/II Lämmityskäyrä Piiri Asetusalue Tyypillinen arvo I 0,... 3,4 0,4 Tee haluamasi muutos Suuntaissiirto Piiri Asetusalue Tyypillinen arvo I Milloin lämmityskäyrää muutetaan Riippuu ulkoilman lämpötilasta milloin tehdään lämmityskäyrän muutos ja milloin suuntaissiirto. Pääsääntö Jos huonelämpötila ei ole kohdallaan ja ulkoilman lämpötila on alle +5 C muutetaan lämmityskäyrää. Jos ulkoilman lämpötila on yli +5 C tehdään suuntaissiirto.

11 1 Lämmityksen keskeytys Rivi 1 Valitse harmaa. Menoveden lämpötilarajat Rivi Valitse harmaa. 1 Lämmityksen keskeytyksen raja I/II C 18 C Menoveden lämpötilan ylä- ja alarajat I/II C alaraja 40 C yläraja 90 C Mene riville 1 Mene riville Perusasetukset 1 18 Aseta ulkoilman lämpötila, jolla lämmitys lopetetaan Menoveden lämpötilan alaraja Menoveden lämpötilan yläraja Menoveden lämpötila-alue Aseta menoveden lämpötilan alaraja. Menoveden lämpötila-alueen vasen pää vilkkuu. Perusasetukset Lämpötila Todellinen T ulko 18 C Laskettu T ulko Aika Valitse yläraja. Menoveden lämpötila-alueen oikea pää vilkkuu. Aseta menoveden lämpötilan yläraja. on off Lämmitys Tämä toiminto säästää energiaa pysäyttämällä lämmityksen, kun ulkoilman lämpötila ylittää asetetun rajan. Lämmitys käynnistyy uudelleen, kun ulkoilman lämpötila ja laskettu lämpötila saavuttavat asetetun rajan.

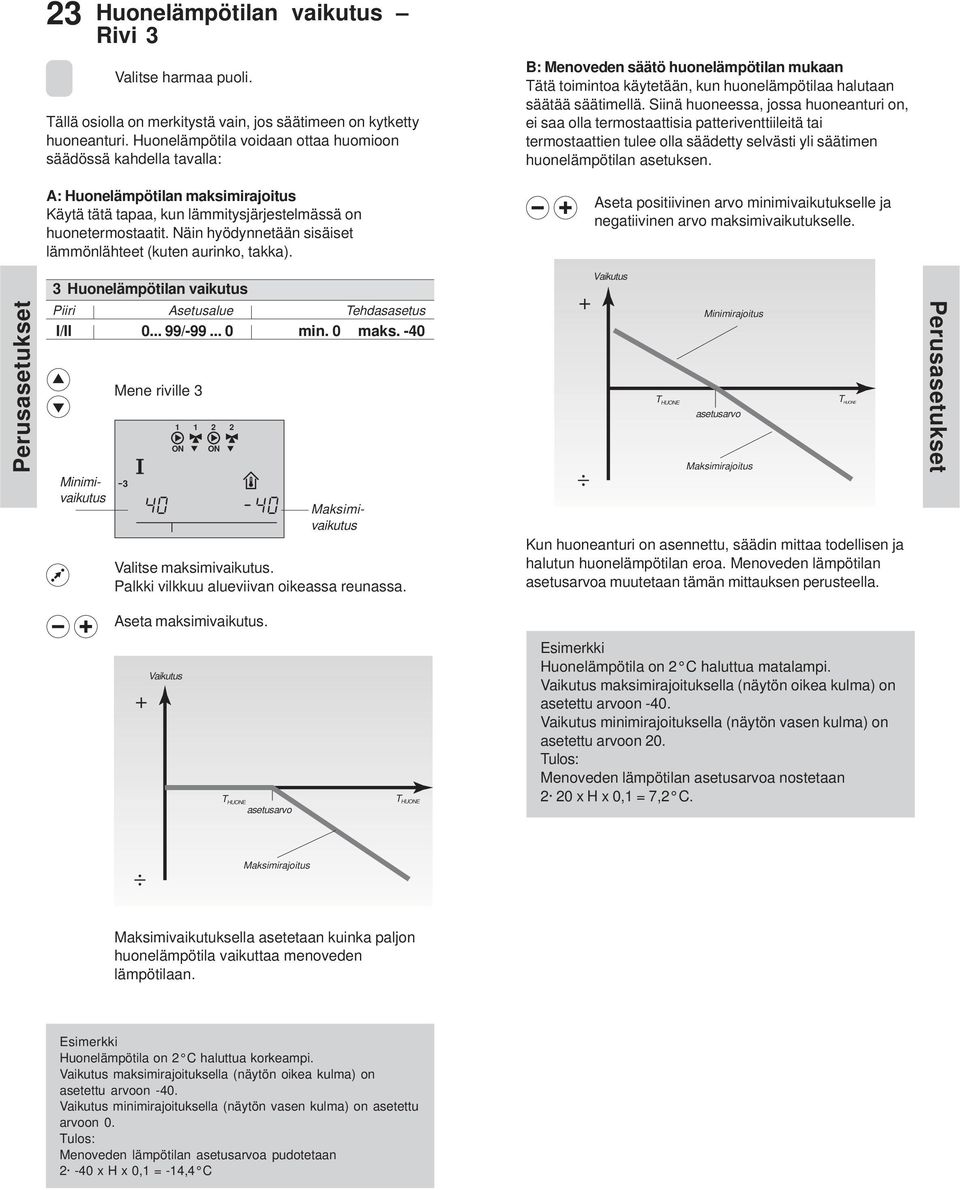

12 3 Huonelämpötilan vaikutus Rivi 3 Valitse harmaa. Tällä osiolla on merkitystä vain, jos säätimeen on kytketty huoneanturi. Huonelämpötila voidaan ottaa huomioon säädössä kahdella tavalla: B: Menoveden säätö huonelämpötilan mukaan Tätä toimintoa käytetään, kun huonelämpötilaa halutaan säätää säätimellä. Siinä huoneessa, jossa huoneanturi on, ei saa olla termostaattisia patteriventtiileitä tai termostaattien tulee olla säädetty selvästi yli säätimen huonelämpötilan asetuksen. A: Huonelämpötilan maksimirajoitus Käytä tätä tapaa, kun lämmitysjärjestelmässä on huonetermostaatit. Näin hyödynnetään sisäiset lämmönlähteet (kuten aurinko, takka). Aseta positiivinen arvo minimivaikutukselle ja negatiivinen arvo maksimivaikutukselle. Perusasetukset 3 Huonelämpötilan vaikutus I/II / min. 0 maks. -40 Mene riville Minimivaikutus Maksimivaikutus Valitse maksimivaikutus. Palkki vilkkuu alueviivan oikeassa reunassa. + Vaikutus T HUE Minimirajoitus asetusarvo Maksimirajoitus Kun huoneanturi on asennettu, säädin mittaa todellisen ja halutun huonelämpötilan eroa. Menoveden lämpötilan asetusarvoa muutetaan tämän mittauksen perusteella. T HUE Perusasetukset Aseta maksimivaikutus. + Vaikutus T HUE asetusarvo T HUE Esimerkki Huonelämpötila on C haluttua matalampi. Vaikutus maksimirajoituksella (näytön oikea kulma) on asetettu arvoon -40. Vaikutus minimirajoituksella (näytön vasen kulma) on asetettu arvoon 0. Tulos: Menoveden lämpötilan asetusarvoa nostetaan 0 x H x 0,1 = 7, C. Maksimirajoitus Maksimivaikutuksella asetetaan kuinka paljon huonelämpötila vaikuttaa menoveden lämpötilaan. Esimerkki Huonelämpötila on C haluttua korkeampi. Vaikutus maksimirajoituksella (näytön oikea kulma) on asetettu arvoon -40. Vaikutus minimirajoituksella (näytön vasen kulma) on asetettu arvoon 0. Tulos: Menoveden lämpötilan asetusarvoa pudotetaan -40 x H x 0,1 = -14,4 C

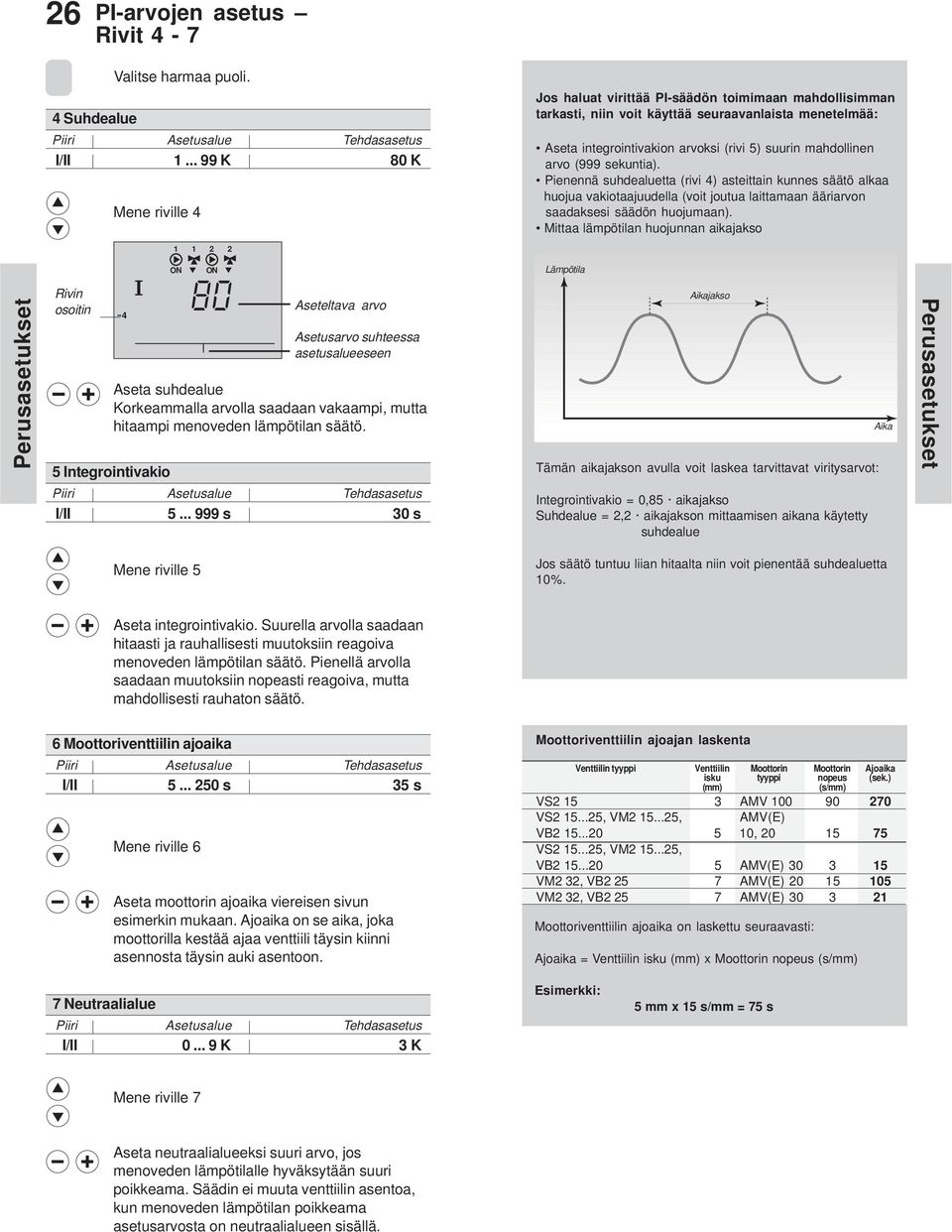

13 6 PI-arvojen asetus Rivit 4-7 Valitse harmaa. 4 Suhdealue I/II K 80 K Mene riville 4 Jos haluat virittää PI-säädön toimimaan mahdollisimman tarkasti, niin voit käyttää seuraavanlaista menetelmää: Aseta integrointivakion arvoksi (rivi 5) suurin mahdollinen arvo (999 sekuntia). Pienennä suhdealuetta (rivi 4) asteittain kunnes säätö alkaa huojua vakiotaajuudella (voit joutua laittamaan ääriarvon saadaksesi säädön huojumaan). Mittaa lämpötilan huojunnan aikajakso 1 1 Perusasetukset Rivin osoitin 80 4 Aseteltava arvo Asetusarvo suhteessa asetusalueeseen Aseta suhdealue Korkeammalla arvolla saadaan vakaampi, mutta hitaampi menoveden lämpötilan säätö. 5 Integrointivakio I/II s 30 s Lämpötila Aikajakso Tämän aikajakson avulla voit laskea tarvittavat viritysarvot: Integrointivakio = 0,85 aikajakso Suhdealue =, aikajakson mittaamisen aikana käytetty suhdealue Aika Perusasetukset Mene riville 5 Jos säätö tuntuu liian hitaalta niin voit pienentää suhdealuetta 10%. Aseta integrointivakio. Suurella arvolla saadaan hitaasti ja rauhallisesti muutoksiin reagoiva menoveden lämpötilan säätö. Pienellä arvolla saadaan muutoksiin nopeasti reagoiva, mutta mahdollisesti rauhaton säätö. 6 Moottoriventtiilin ajoaika Moottoriventtiilin ajoajan laskenta I/II s 35 s Mene riville 6 Aseta moottorin ajoaika viereisen sivun esimerkin mukaan. Ajoaika on se aika, joka moottorilla kestää ajaa venttiili täysin kiinni asennosta täysin auki asentoon. Venttiilin tyyppi Venttiilin Moottorin Moottorin Ajoaika isku tyyppi nopeus (sek.) (mm) (s/mm) VS 15 3 AMV VS , VM , AMV(E) VB , VS , VM , VB AMV(E) VM 3, VB 5 7 AMV(E) VM 3, VB 5 7 AMV(E) Moottoriventtiilin ajoaika on laskettu seuraavasti: Ajoaika = Venttiilin isku (mm) x Moottorin nopeus (s/mm) 7 Neutraalialue I/II K 3 K Esimerkki: 5 mm x 15 s/mm = 75 s Mene riville 7 Aseta neutraalialueeksi suuri arvo, jos menoveden lämpötilalle hyväksytään suuri poikkeama. Säädin ei muuta venttiilin asentoa, kun menoveden lämpötilan poikkeama asetusarvosta on neutraalialueen sisällä.

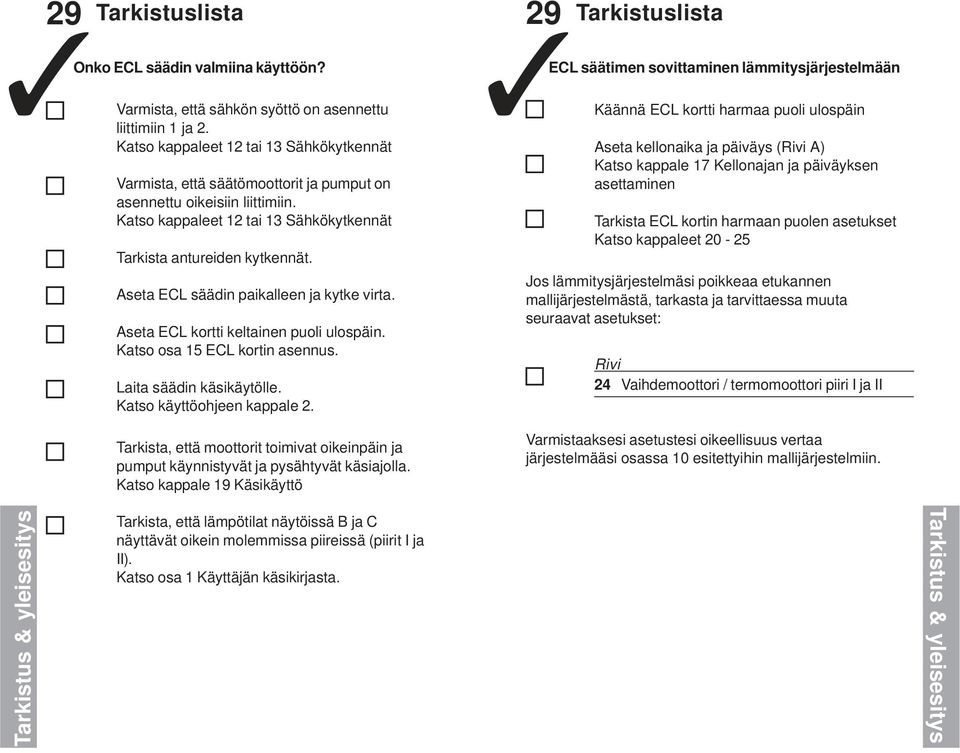

14 9 Tarkistuslista Onko ECL säädin valmiina käyttöön? Varmista, että sähkön syöttö on asennettu liittimiin 1 ja. Katso kappaleet 1 tai 13 Sähkökytkennät Varmista, että säätömoottorit ja pumput on asennettu oikeisiin liittimiin. Katso kappaleet 1 tai 13 Sähkökytkennät Tarkista antureiden kytkennät. Aseta ECL säädin paikalleen ja kytke virta. Aseta ECL kortti keltainen ulospäin. Katso osa 15 ECL kortin asennus. Laita säädin käsikäytölle. Katso käyttöohjeen kappale. Tarkista, että moottorit toimivat oikeinpäin ja pumput käynnistyvät ja pysähtyvät käsiajolla. Katso kappale 19 Käsikäyttö 9 Tarkistuslista ECL säätimen sovittaminen lämmitysjärjestelmään Käännä ECL kortti harmaa ulospäin Aseta kellonaika ja päiväys (Rivi A) Katso kappale 17 Kellonajan ja päiväyksen asettaminen Tarkista ECL kortin harmaan puolen asetukset Katso kappaleet 0-5 Jos lämmitysjärjestelmäsi poikkeaa etukannen mallijärjestelmästä, tarkasta ja tarvittaessa muuta seuraavat asetukset: Rivi 4 Vaihdemoottori / termomoottori piiri I ja II Varmistaaksesi asetustesi oikeellisuus vertaa järjestelmääsi osassa 10 esitettyihin mallijärjestelmiin. Tarkistus & yleisesitys Tarkista, että lämpötilat näytöissä B ja C näyttävät oikein molemmissa piireissä (piirit I ja II). Katso osa 1 Käyttäjän käsikirjasta. Tarkistus & yleisesitys

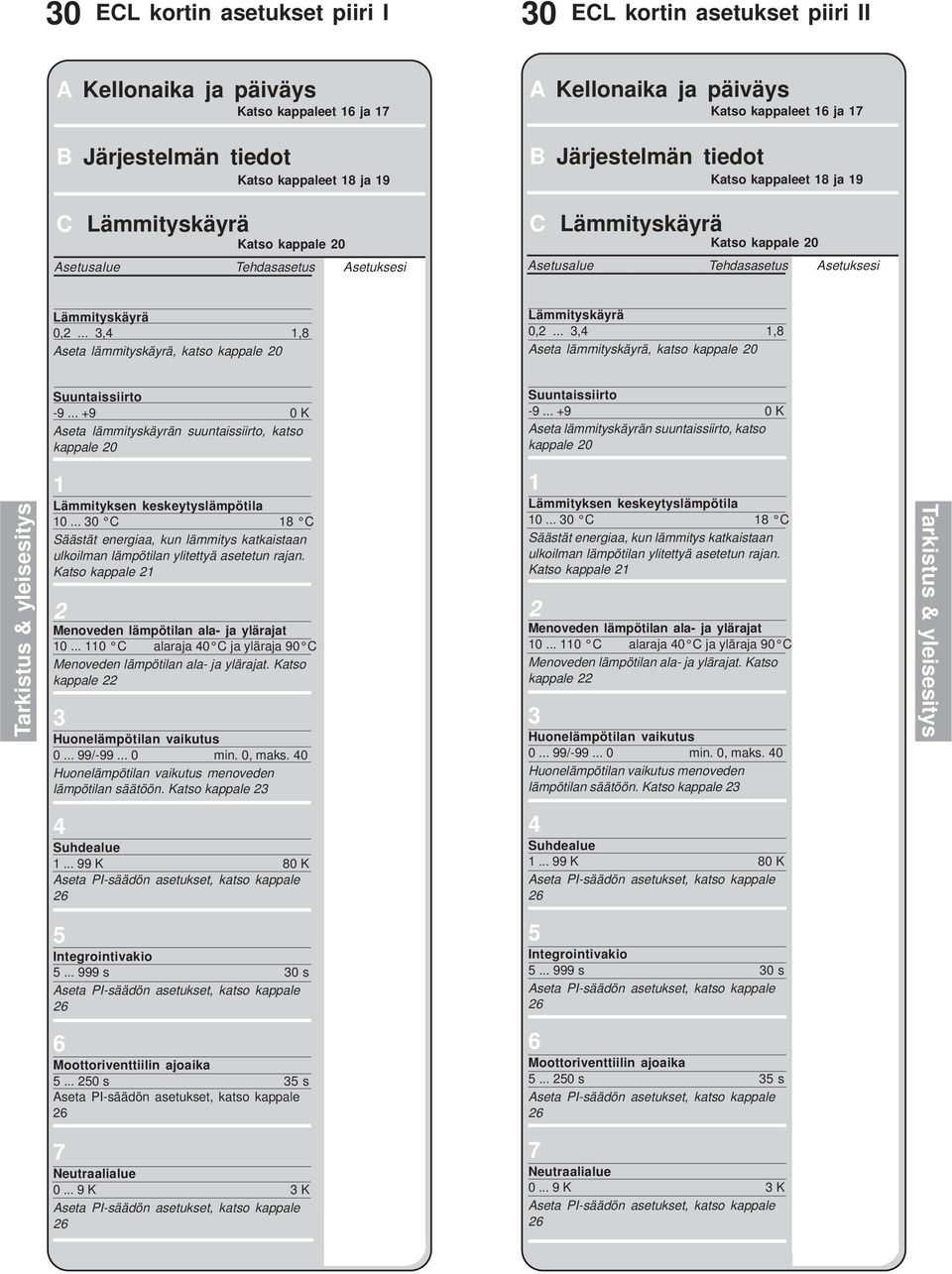

15 30 ECL kortin asetukset piiri I 30 ECL kortin asetukset piiri II A Kellonaika ja päiväys Katso kappaleet 16 ja 17 A Kellonaika ja päiväys Katso kappaleet 16 ja 17 B Järjestelmän tiedot Katso kappaleet 18 ja 19 B Järjestelmän tiedot Katso kappaleet 18 ja 19 C Lämmityskäyrä Katso kappale 0 C Lämmityskäyrä Katso kappale 0 Asetusalue Tehdasasetus Asetuksesi Asetusalue Tehdasasetus Asetuksesi Lämmityskäyrä 0,... 3,4 1,8 Aseta lämmityskäyrä, katso kappale 0 Lämmityskäyrä 0,... 3,4 1,8 Aseta lämmityskäyrä, katso kappale 0 Suuntaissiirto K Aseta lämmityskäyrän suuntaissiirto, katso kappale 0 Suuntaissiirto K Aseta lämmityskäyrän suuntaissiirto, katso kappale 0 Tarkistus & yleisesitys 1 Lämmityksen keskeytyslämpötila C 18 C Säästät energiaa, kun lämmitys katkaistaan ulkoilman lämpötilan ylitettyä asetetun rajan. Katso kappale 1 Menoveden lämpötilan ala- ja ylärajat C alaraja 40 C ja yläraja 90 C Menoveden lämpötilan ala- ja ylärajat. Katso kappale 3 Huonelämpötilan vaikutus / min. 0, maks. 40 Huonelämpötilan vaikutus menoveden lämpötilan säätöön. Katso kappale 3 1 Lämmityksen keskeytyslämpötila C 18 C Säästät energiaa, kun lämmitys katkaistaan ulkoilman lämpötilan ylitettyä asetetun rajan. Katso kappale 1 Menoveden lämpötilan ala- ja ylärajat C alaraja 40 C ja yläraja 90 C Menoveden lämpötilan ala- ja ylärajat. Katso kappale 3 Huonelämpötilan vaikutus / min. 0, maks. 40 Huonelämpötilan vaikutus menoveden lämpötilan säätöön. Katso kappale 3 Tarkistus & yleisesitys 4 Suhdealue K 80 K Aseta PI-säädön asetukset, katso kappale 6 4 Suhdealue K 80 K Aseta PI-säädön asetukset, katso kappale 6 5 Integrointivakio s 30 s Aseta PI-säädön asetukset, katso kappale 6 5 Integrointivakio s 30 s Aseta PI-säädön asetukset, katso kappale 6 6 Moottoriventtiilin ajoaika s 35 s Aseta PI-säädön asetukset, katso kappale 6 6 Moottoriventtiilin ajoaika s 35 s Aseta PI-säädön asetukset, katso kappale 6 7 Neutraalialue K 3 K Aseta PI-säädön asetukset, katso kappale 6 7 Neutraalialue K 3 K Aseta PI-säädön asetukset, katso kappale 6

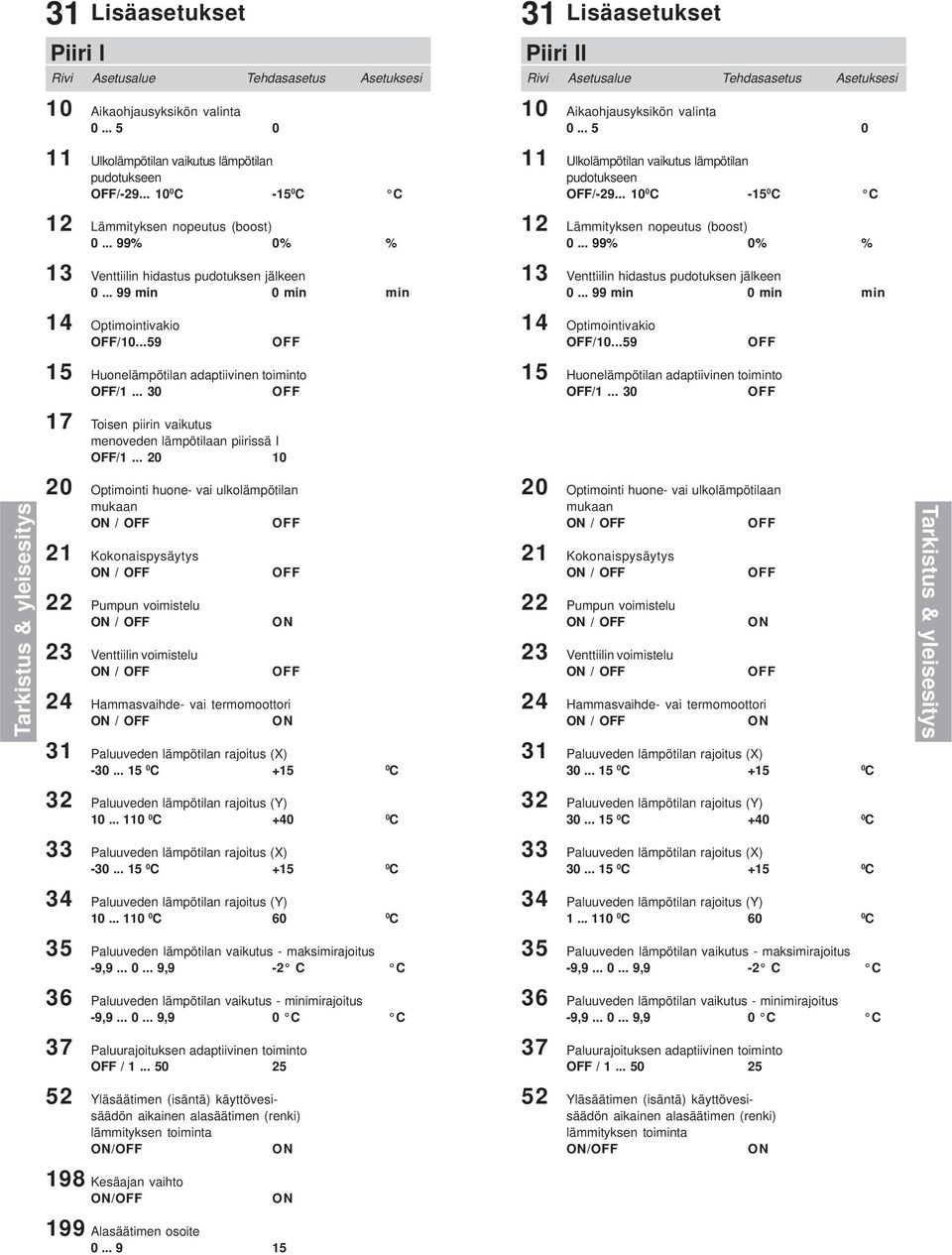

16 31 Piiri l Lisäasetukset Rivi Asetusalue Tehdasasetus Asetuksesi 10 Aikaohjausyksikön valinta Ulkolämpötilan vaikutus lämpötilan pudotukseen OFF/ C C C 1 Lämmityksen nopeutus (boost) % 0% % 13 Venttiilin hidastus pudotuksen jälkeen min 0 min min 31 Piiri ll Lisäasetukset Rivi Asetusalue Tehdasasetus Asetuksesi 10 Aikaohjausyksikön valinta Ulkolämpötilan vaikutus lämpötilan pudotukseen OFF/ C C C 1 Lämmityksen nopeutus (boost) % 0% % 13 Venttiilin hidastus pudotuksen jälkeen min 0 min min 14 Optimointivakio OFF/ OFF 14 Optimointivakio OFF/ OFF 15 Huonelämpötilan adaptiivinen toiminto OFF/ OFF 15 Huonelämpötilan adaptiivinen toiminto OFF/ OFF 17 Toisen piirin vaikutus menoveden lämpötilaan piirissä I OFF/ Tarkistus & yleisesitys 0 Optimointi huone- vai ulkolämpötilan mukaan / OFF OFF 1 Kokonaispysäytys / OFF OFF Pumpun voimistelu / OFF 3 Venttiilin voimistelu / OFF OFF 4 Hammasvaihde- vai termomoottori / OFF 0 Optimointi huone- vai ulkolämpötilaan mukaan / OFF OFF 1 Kokonaispysäytys / OFF OFF Pumpun voimistelu / OFF 3 Venttiilin voimistelu / OFF OFF 4 Hammasvaihde- vai termomoottori / OFF Tarkistus & yleisesitys 31 Paluuveden lämpötilan rajoitus (X) C C 31 Paluuveden lämpötilan rajoitus (X) C C 3 Paluuveden lämpötilan rajoitus (Y) C C 3 Paluuveden lämpötilan rajoitus (Y) C C 33 Paluuveden lämpötilan rajoitus (X) C C 33 Paluuveden lämpötilan rajoitus (X) C C 34 Paluuveden lämpötilan rajoitus (Y) C 60 0 C 34 Paluuveden lämpötilan rajoitus (Y) C 60 0 C 35 Paluuveden lämpötilan vaikutus - maksimirajoitus -9, ,9 - C C 35 Paluuveden lämpötilan vaikutus - maksimirajoitus -9, ,9 - C C 36 Paluuveden lämpötilan vaikutus - minimirajoitus -9, ,9 0 C C 36 Paluuveden lämpötilan vaikutus - minimirajoitus -9, ,9 0 C C 37 Paluurajoituksen adaptiivinen toiminto OFF / Paluurajoituksen adaptiivinen toiminto OFF / Yläsäätimen (isäntä) käyttövesisäädön aikainen alasäätimen (renki) lämmityksen toiminta /OFF 5 Yläsäätimen (isäntä) käyttövesisäädön aikainen alasäätimen (renki) lämmityksen toiminta /OFF 198 Kesäajan vaihto /OFF 199 Alasäätimen osoite

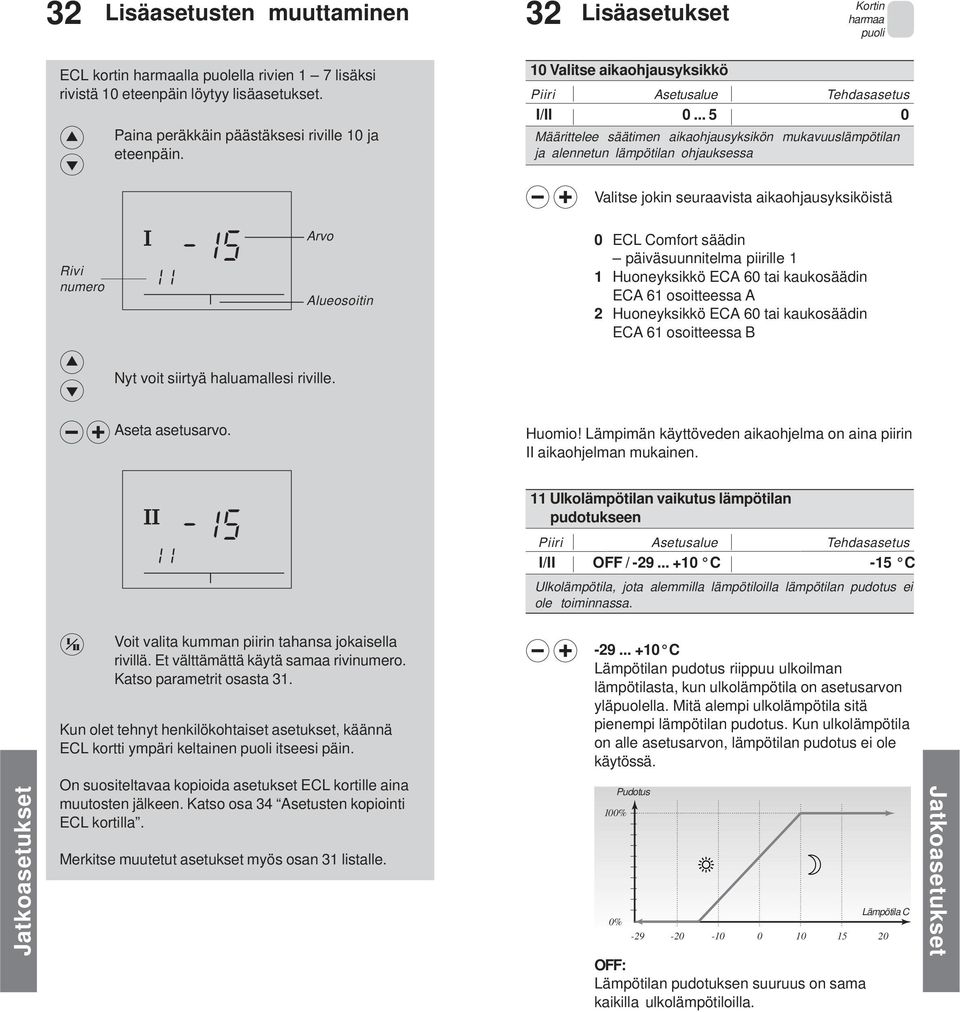

17 3 Lisäasetusten muuttaminen Extended Service 3 Lisäasetukset harmaa ECL kortin harmaalla puolella rivien 1 7 lisäksi rivistä 10 eteenpäin löytyy lisäasetukset. Paina peräkkäin päästäksesi riville 10 ja eteenpäin. 10 Valitse aikaohjausyksikkö I/II Määrittelee säätimen aikaohjausyksikön mukavuuslämpötilan ja alennetun lämpötilan ohjauksessa Valitse jokin seuraavista aikaohjausyksiköistä Rivi numero Arvo Alueosoitin 0 1 ECL Comfort säädin päiväsuunnitelma piirille 1 Huoneyksikkö ECA 60 tai kaukosäädin ECA 61 osoitteessa A Huoneyksikkö ECA 60 tai kaukosäädin ECA 61 osoitteessa B Nyt voit siirtyä haluamallesi riville. Aseta asetusarvo. Huomio! Lämpimän käyttöveden aikaohjelma on aina piirin II aikaohjelman mukainen Ulkolämpötilan vaikutus lämpötilan pudotukseen I/II OFF / C -15 C Ulkolämpötila, jota alemmilla lämpötiloilla lämpötilan pudotus ei ole toiminnassa. Jatkoasetukset Voit valita kumman piirin tahansa jokaisella rivillä. Et välttämättä käytä samaa rivinumero. Katso parametrit osasta 31. Kun olet tehnyt henkilökohtaiset asetukset, käännä ECL kortti ympäri keltainen itseesi päin. On suositeltavaa kopioida asetukset ECL kortille aina muutosten jälkeen. Katso osa 34 Asetusten kopiointi ECL kortilla. Merkitse muutetut asetukset myös osan 31 listalle C Lämpötilan pudotus riippuu ulkoilman lämpötilasta, kun ulkolämpötila on asetusarvon yläpuolella. Mitä alempi ulkolämpötila sitä pienempi lämpötilan pudotus. Kun ulkolämpötila on alle asetusarvon, lämpötilan pudotus ei ole käytössä. Pudotus 100% 0% OFF: Lämpötilan pudotuksen suuruus on sama kaikilla ulkolämpötiloilla. Lämpötila C Jatkoasetukset

18 3 Lisäasetukset harmaa 3 Lisäasetukset harmaa 1 Lämmityksen nopeutus (Boost) I/II % 0% Lyhentää lämmitysjaksoa lämpötilan pudotuksen jälkeen nostamalla menoveden lämpötilaa asetetulla prosenttiosuudella. Aseta prosenttiosuus, jolla haluat menoveden muuttuvan tilapäisesti. Lyhentääksesi lämmitysaikaa lämpötilan pudotuksen jälkeen, voit nostaa menoveden lämpötilaa tilapäisesti. Jos huoneanturi on asennettu lämmityksen nopeutus pysähtyy, kun optimointijakso on ohi tai huonelämpötila on kohonnut asetusarvoon. 13 Venttiilin hidastus pudotuksen jälkeen I/II min 0 Kuormitushuippujen tasaamiseksi venttiilin avatumista voidaan hidastaa lämpötilan pudotuksen jälkeen. Aseta aika, joka käytetään venttiilin avaamiseen pudotuksen jälkeen. 14 Optimointivakio I/II OFF / OFF Optimoi lämmityksen alkamis- ja loppumisaikaa lämpötilan pudotusjaksolle, jotta mukavuuslämpötila saavutettaisiin alhaisimmalla energian kulutuksella. Aseta optimointivakio valitsemalla vasemmalle ja oikealle luvut alla olevasta luettelosta. Huomioi, että lukuyhdistelmät näytetään numeroparina Rakennuksen lämmönvaraus: 1 Kevyt patterilämmitysjärjestelmä Normaali patterilämmitysjärjestelmä 3 Raskas patterilämmitysjärjestelmä 4 Normaali lattialämmitysjärjestelmä 5 Raskas lattialämmitysjärjestelmä Mitoituslämpötila: C -45 C -05 C T ref OFF: Ei optimointia. Lämmitys aloitetaan ja lopetetaan viikkosuunnitelman aika-asetusten mukaisesti. T ref Jatkoasetukset Rivin 13 asetusarvo Aika Kaukolämpöverkon kuormitushuippujen tasaamiseksi venttiilin avatumisaikaa voidaan pidentää lämpötilan pudotuksen jälkeen mukavuuslämpötilaan siirryttäessä. Hidastaminen tapahtuu nostamalla menoveden lämpötilan asetusarvoa hitaasti pudotusarvosta mukavuuslämpötilaarvoon. Mitoituslämpötila: ulkolämpötila, jolla lämmitysjärjestelmän teho on mitoitettu eli alhaisin ulkolämpötila, jolla saavutetaan haluttu sisälämpötila. Esim. asetus 5 tarkoittaa = Normaali patterilämmitysjärjestelmä 5 = Mitoituslämpötila -5 C Jatkoasetukset

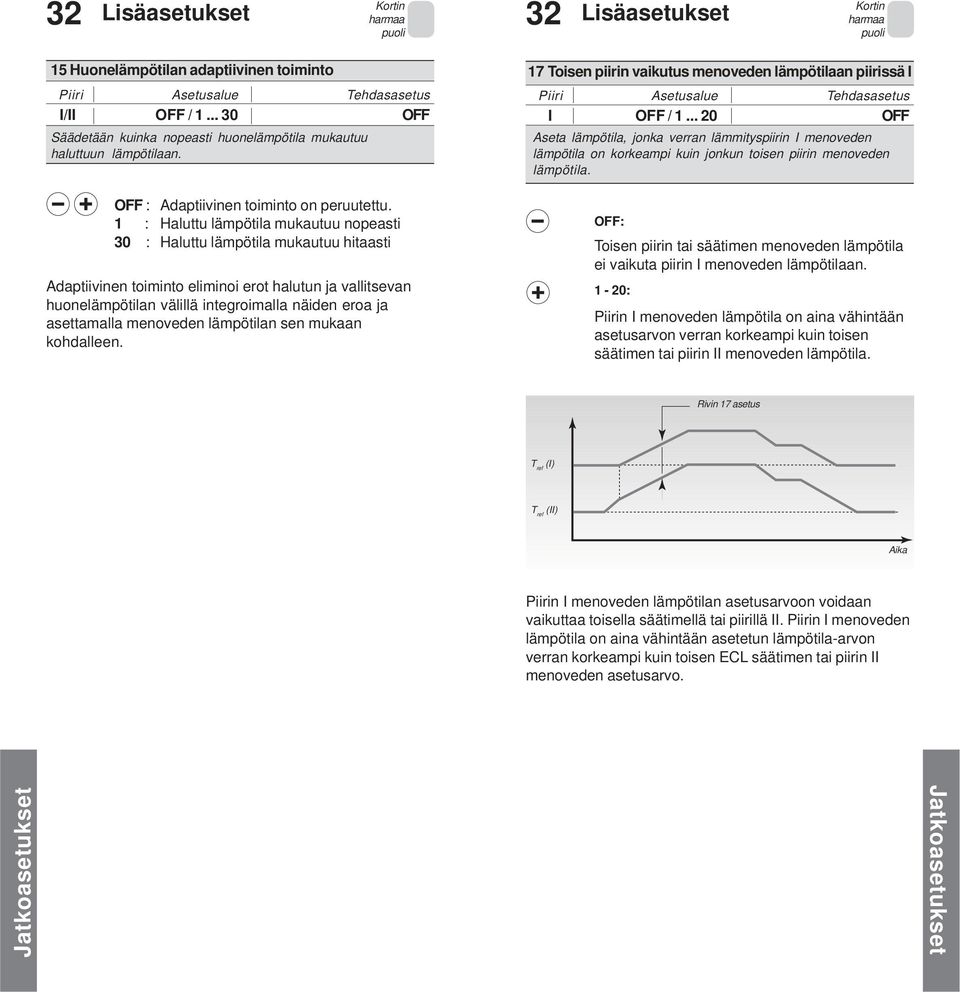

19 3 Lisäasetukset harmaa 3 Lisäasetukset harmaa 15 Huonelämpötilan adaptiivinen toiminto I/II OFF / OFF Säädetään kuinka nopeasti huonelämpötila mukautuu haluttuun lämpötilaan. OFF : Adaptiivinen toiminto on peruutettu. 1 : Haluttu lämpötila mukautuu nopeasti 30 : Haluttu lämpötila mukautuu hitaasti Adaptiivinen toiminto eliminoi erot halutun ja vallitsevan huonelämpötilan välillä integroimalla näiden eroa ja asettamalla menoveden lämpötilan sen mukaan kohdalleen. 17 Toisen piirin vaikutus menoveden lämpötilaan piirissä I I OFF / OFF Aseta lämpötila, jonka verran lämmityspiirin I menoveden lämpötila on korkeampi kuin jonkun toisen piirin menoveden lämpötila. OFF: Toisen piirin tai säätimen menoveden lämpötila ei vaikuta piirin I menoveden lämpötilaan. 1-0: Piirin I menoveden lämpötila on aina vähintään asetusarvon verran korkeampi kuin toisen säätimen tai piirin II menoveden lämpötila. Rivin 17 asetus T ref (I) T ref (II) Aika Piirin I menoveden lämpötilan asetusarvoon voidaan vaikuttaa toisella säätimellä tai piirillä II. Piirin I menoveden lämpötila on aina vähintään asetetun lämpötila-arvon verran korkeampi kuin toisen ECL säätimen tai piirin II menoveden asetusarvo. Jatkoasetukset Jatkoasetukset

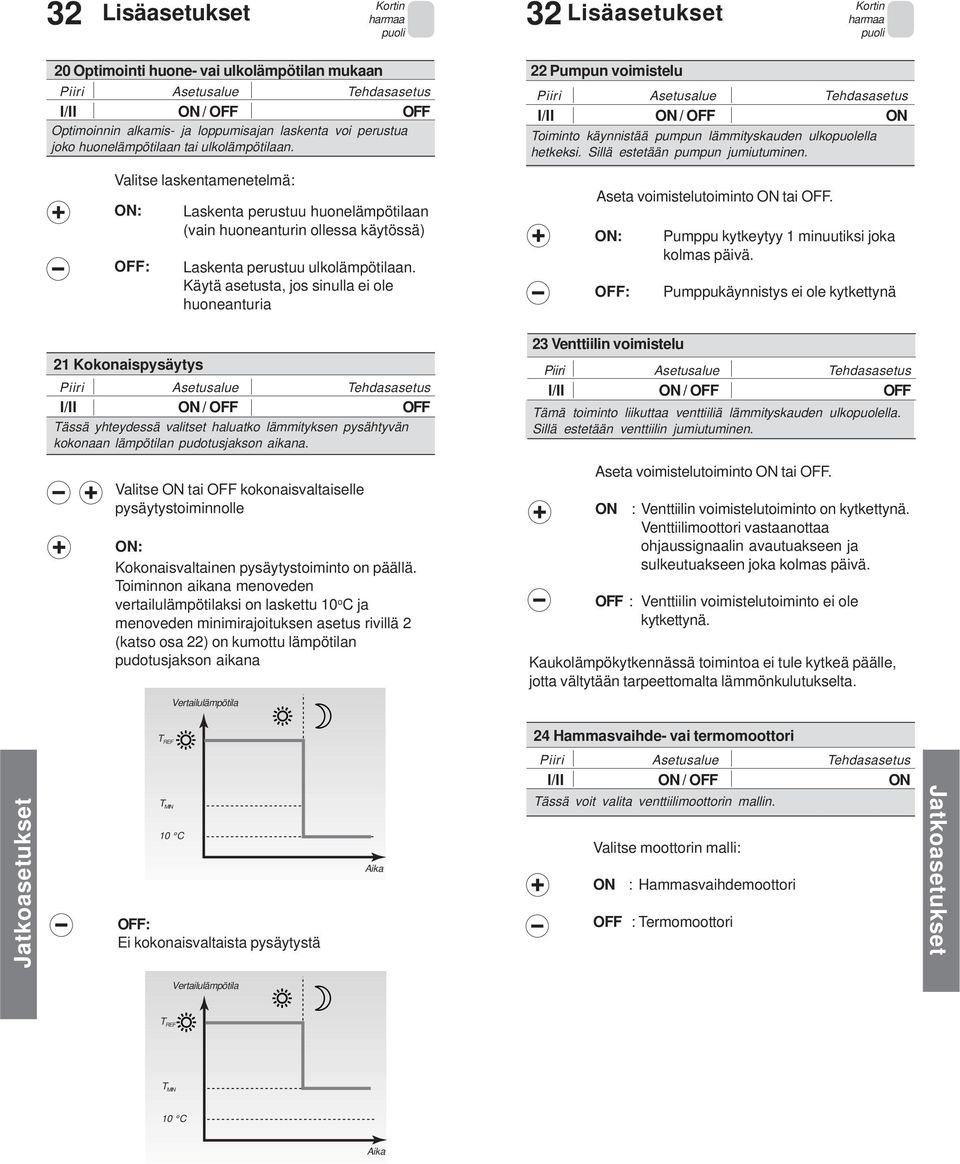

20 Extended Service 3 Lisäasetukset harmaa Extended Service 3 Lisäasetukset harmaa 0 Optimointi huone- vai ulkolämpötilan mukaan I/II / OFF OFF Optimoinnin alkamis- ja loppumisajan laskenta voi perustua joko huonelämpötilaan tai ulkolämpötilaan. Valitse laskentamenetelmä: : OFF: 1 Kokonaispysäytys Laskenta perustuu huonelämpötilaan (vain huoneanturin ollessa käytössä) Laskenta perustuu ulkolämpötilaan. Käytä asetusta, jos sinulla ei ole huoneanturia I/II / OFF OFF Tässä yhteydessä valitset haluatko lämmityksen pysähtyvän kokonaan lämpötilan pudotusjakson aikana. Valitse tai OFF kokonaisvaltaiselle pysäytystoiminnolle : Kokonaisvaltainen pysäytystoiminto on päällä. Toiminnon aikana menoveden vertailulämpötilaksi on laskettu 10 o C ja menoveden minimirajoituksen asetus rivillä (katso osa ) on kumottu lämpötilan pudotusjakson aikana Vertailulämpötila Pumpun voimistelu I/II / OFF Toiminto käynnistää pumpun lämmityskauden ulkopuolella hetkeksi. Sillä estetään pumpun jumiutuminen. Aseta voimistelutoiminto tai OFF. : OFF: 3 Venttiilin voimistelu Pumppu kytkeytyy 1 minuutiksi joka kolmas päivä. Pumppukäynnistys ei ole kytkettynä l/ii / OFF OFF Tämä toiminto liikuttaa venttiiliä lämmityskauden ulkopuolella. Sillä estetään venttiilin jumiutuminen. Aseta voimistelutoiminto tai OFF. : Venttiilin voimistelutoiminto on kytkettynä. Venttiilimoottori vastaanottaa ohjaussignaalin avautuakseen ja sulkeutuakseen joka kolmas päivä. OFF : Venttiilin voimistelutoiminto ei ole kytkettynä. Kaukolämpökytkennässä toimintoa ei tule kytkeä päälle, jotta vältytään tarpeettomalta lämmönkulutukselta. T REF 4 Hammasvaihde- vai termomoottori l/ii / OFF Jatkoasetukset T MIN 10 C OFF: Ei kokonaisvaltaista pysäytystä Aika Tässä voit valita venttiilimoottorin mallin. Valitse moottorin malli: : Hammasvaihdemoottori OFF : Termomoottori Jatkoasetukset Vertailulämpötila T REF T MIN 10 C Aika

21 3 Lisäasetukset harmaa 3 Lisäasetukset harmaa 31 Paluuveden lämpötilan rajoitus - yläraja I/II C +15 C Aseta paluuveden lämpötilan rajoituksen yläraja - X-akselin arvo (ulkoilma). 33 Paluuveden lämpötilan rajoitus - alaraja I/II C -15 C Aseta paluuveden lämpötilan rajoituksen alaraja - X-akselin arvo (ulkoilma). Aseta paluuveden lämpötilan rajoituksen ulkoilman lämpötilan yläraja - X-akselin arvo. (Vastaava Y-akselin arvo asetetaan rivillä 3.) Aseta paluuveden lämpötilan rajoituksen ulkoilman lämpötilan alaraja - X-akselin arvo. (Vastaava Y-akselin arvo asetetaan rivillä 34.) Rivi 34 Rivi 3 T paluu Alaraja Yläraja 34 Paluuveden lämpötilan rajoitus - alaraja I/II C 60 C Aseta paluuveden lämpötilan rajoituksen alaraja - Y-akselin arvo (paluuvesi) Rivi Rivi 31 T ulko Aseta rivin 33 ulkoilman lämpötilaa vastaava paluuveden lämpötila. Paluuveden lämpötilan rajoitus riippuu ulkoilman lämpötilasta. Kun ulkoilman lämpötila laskee voidaan sallia korkeampi paluuveden lämpötila. Paluuveden riippuvuus ulkoilman lämpötilasta asetellaan kahdella koordinaatilla (ulkoilma (X-akseli), paluuvesi (Y-akseli)). Ylärajan lämpötilat riveillä 31 ja 3 sekä alarajan lämpötilat riveillä 33 ja Paluuveden lämpötilan rajoitus - yläraja I/II C 40 C Aseta paluuveden lämpötilan rajoituksen yläraja - Y-akselin arvo (paluuvesi). Jatkoasetukset Aseta rivin 31 ulkoilman lämpötilaa vastaava paluuveden lämpötila. Jatkoasetukset

22 3 Lisäasetukset harmaa 3 Lisäasetukset harmaa 35 Paluuveden lämpötilan vaikutus maksimirajoitus l/ii -9, ,9 - Aseta kuinka paljon menoveden lämpötilaan tulee vaikuttaa. 36 Paluulämpötilan vaikutus minimirajoitus l/ii -9, ,9 0 Aseta kuinka paljon menoveden lämpötilaan tulee vaikuttaa. Aseta paluuveden lämpötilan maksimirajoituksen vaikutus. Kun näytön arvo ei ole 0, toiminto estää paluulämpötilaa ylittamästä rivien asetusarvoa. Vaikutus suurempi kuin 0: Menoveden lämpötilaa nostetaan, kun paluulämpötila ylittää rivien asettelun. Vaikutus pienempi kuin 0: Menoveden lämpötilaa lasketaan, kun paluulämpötila ylittää rivien asettelun. Aseta paluuveden lämpötilan minimirajoituksen vaikutus. Jos näytön arvo ei ole yhtä suuri kuin 0, toiminto estää paluulämpötilaa laskemasta alle riveillä asetellun rajan. Vaikutus suurempi kuin 0: Menoveden lämpötilaa nostetaan, kun paluulämpötila alittaa rivien asettelun. Vaikutus pienempi kuin 0: Menoveden lämpötilaa lasketaan, kun paluulämpötila alittaa rivien asettelun. Vaikutus Vaikutus + 0 Maksimirajoitus >0 Paluuveden raja Maksimirajoitus <0 Paluulämpötila + 0 Minimirajoitus >0 Paluuraja Minimirajoitus <0 Paluulämpötila Esimerkki Paluuveden rajaksi on asetettu 50 o C Vaikutus on asetettu Tämän hetkinen paluulämpötila on o C liian korkea Tulos: ECL säädin laskee menoveden vertailulämpötilaa x = -4 o C Esimerkki Paluuveden rajaksi on asetettu 50 o C Vaikutus on asetettu Tämän hetkinen paluulämpötila on o C liian matala (48 o C) Ratkaisu: ECL säädin nostaa menoveden lämpötilaa x = 4 o C Jatkoasetukset Rivin 35 asetus on normaalisti pienempi kuin 0 kaukolämpöjärjestelmissä ja 0 kattilajärjestelmissä. Rivin 36 asetus on normaalisti 0 kaukolämpöjärjestelmissä ja vähemmän kuin 0 kattilajärjestelmissä. Normaalissa paluurajoituksessa sinun tulee asettaa 0 niin riville 35 kuin riville Paluurajoituksen adaptiivinen toiminto l/ii OFF / Säätää kuinka nopeasti paluulämpötila mukautuu haluttuun lämpötilaan. Aseta paluuveden lämpötilan rajoituksen adaptiivinen toiminto. Asetus eliminoi erot vaadittavan ja vallitsevan paluulämpötilan välillä integroimalla eron ja asettamalla menoveden vertailulämpötilan kohdalleen. Jatkoasetukset OFF: Lämmityskäyrää ei säädetä 1 : Lämmityskäyrää säädetään nopeasti 50 : Lämmityskäyrää säädetään hitaasti

23 3 Lisäasetukset harmaa 3 Lisäasetukset harmaa 5 Yläsäätimen (isäntä) käyttöveden säädön aikainen alasäätimen (renki) lämmityksen toiminta I/II /OFF OFF Valitse sulkeutuuko alasäätimen (renki) lämmityksen venttiili silloin, kun yläsäädin (isäntä) säätää käyttöveden lämpötilaa. Huomio! Rivi 51 asetetaan, jos säädin on alasäädin. : Lämmityksen venttiili sulkeutuu, kun yläsäädin on käyttövesisäädöllä. OFF: Yläsäätimen käyttöveden säätö ei vaikuta säätimen lämmityksen säätöön. 198 Kesäajan vaihto l /OFF Tässä valitset haluatko vaihtaa kesä- ja talviajan välillä automaattisesti vai manuaalisesti. Aseta ajanvaihtotoiminto päälle tai pois: : Säätimen sisäinen kello muuttaa ajan automaattisesti +/- 1 tunnin standardisoituina kesäajan vaihtopäivinä. OFF : Vaihdat manuaalisesti kesä- ja talviajan välillä siirtämällä kelloa eteen- tai taaksepäin. 199 Alasäätimen osoite (renki) l Määritellään osoitteet alasäätimille. Määrittele osoitteet alasäätimille: 0 : Ei osoitetta. Alasäädin vain vastaanottaa tietoa ulkolämpötilasta ja järjestelmän ajasta bus-väylän kautta. 1-9 : Säädin lähettää/vastaanottaa tietoa ulkolämpötilasta, ajasta ja säätöparametreistä. 15 : Säädin on yläsäädin (isäntä). Säädin vain lähettää tietoa ulkolämpötilasta. (Ei voida asettaa). Jatkoasetukset Mikäli säädin on osa laajempaa useamman säätimen järjestelmää, voit kytkeä säätimet toisiinsa ja siirtää yhden ulkoanturin mittaustiedon eri säätimille. Säädin, johon ulkoanturi kytketään, on koko järjestelmän yläsäädin (isäntä) ja saa osoitteen 15. Toisille säätimille järjestelmässä voidaan antaa osoitteet renkinumeroin ja ne vastaanottavat tietoa ulkolämpötilasta isännän kautta. Mikäli renki on saanut osoitteeksi isomman kuin 0, se voi lähettää vertailulämpötilan kyselyn isännälle. Isäntä lähettää ulkolämpötilatiedon ja aikaohjaussignaalin renkisäätimille. Jatkoasetukset Kun renki saa osoitteen 0, vain ulkolämpötilatieto kulkeutuu isännältä rengille.

24 34 Asetusten kopiointi ECL kortilla Uusien asetusten tallentaminen ECL kortille Kaikki asetukset voidaan tallentaa ECL kortille. Aseta ECL kortti paikoilleen keltainen ulospäin. Mene riville 9 harmaa Kopioinnin suunta Voit kopioida asetuksia molempiin suuntiin eli säätimeltä kortille tai kortilta säätimelle. Näytössä on symbolit kortille (vasemmalla) ja säätimelle (oikealla). CPY 0 CPY C99 Kopioinnin aikana palkki kasvaa kopioinnin suuntaan. 0 C99 Hyväksy asetusten kopiointi säätimeltä kortille. Vaihda kopioinnin suuntaa Hyväksy kopiointi Kun kopiointi on valmis, näyttö C tulee näkyviin. Talleta asetukset aina muutosten jälkeen. Asetusten kopiointi toisiin säätimiin Varmista ensin, että toiset säätimet käyttävät samaa korttityyppiä (samanlainen lämmitysjärjestelmä). Järjestelmän ja ohjelmaversion tarkistus Aseta ECL kortti keltainen ulospäin. Mene riville 9 Mene riville 8 Valitse kopioinnin suunta (kortista säätimelle). Kopioi Toimi näin, kun järjestelmässä on useita samanlaisia ECL säätimiä. ECL säätimen muuttaminen toiselle järjestelmälle Hanki tälle toiselle järjestelmälle soveltuva ECL kortti. Käytä tätä toimintoa, kun teet lämmitysjärjestelmääsi lisäyksiä tai muutoksia. Hyväksy kopiointi Kopioinnin jälkeen näyttöön tulee säätimen ohjelmaversion numero ja ladatun järjestelmän tyyppi. Ohjelmaversion numeron näet milloin vain menemällä riville 8. Sekalaiset Sekalaiset

25 7 ECL sanastoa Menoveden lämpötila Lämpötila, joka on mitattu menovedestä. Mukavuusjakso Jakso päivästä, jolloin mukavuuslämpötila on valittu. Mukavuuslämpötila Ylläpidettävä lämpötila lämmitys- tai käyttövesipiirissä mukavuusjakson aikana, joka tarkoittaa normaalisti kotona oloaikaa. Säätimen toiminnon osoitin Musta nuoli sillä hetkellä valitun toiminnon symbolin vieressä oikealla puolella. Päiväohjelma Ohjelma eri mukavuus- ja alennettulämpötilajaksoista. Päiväohjelman voi tehdä itselleen sopivaksi jokaiselle viikonpäivälle erikseen ja se voi koostua 3 mukavuusjaksosta päivässä. Haluttu lämpötila Lämpötila, joka on asetettu halutuksi huonelämpötilaksi. Lämpötilaa voidaan säätää säätimellä vain jos huoneanturi on asennettu. Kun huoneanturia ei ole, haluttu lämpötila on vain laskennallinen arvo. Huonelämpötila säädetään tällöin huonekohtaisesti termostaattisella patteriventtiilillä tai vastaavalla. Tehdasasetukset ECL säätimelle tehtaalla asetetut arvot helpottavat säätimen asennusta. Laskennallinen menoveden lämpötila Lämpötila, jonka säädin on laskenut ulkolämpötilan ja huone- ja paluuveden lämpötilan perusteella. Tätä lämpötilaa käytetään lähtökohtana säädöissä. Alennettu lämpötila Jakso päivästä, jolloin alennettu lämpötila on käytössä. Paluuveden lämpötila Lämpötila mitattu paluuputkesta. Huoneanturi Huoneeseen, jonka lämpötilaa halutaan ohjata, asennettu anturi. Anturi on tyyppiä Pt 1000 ohmia. Huonelämpötila Huoneanturilla mitattu lämpötila. Huonelämpötilaa voidaan hallita vain, kun huoneanturi on asennettu. Vakionäyttö Näyttö, jonka säädin näyttää automaattisesti kopioinnin jälkeen. Tilan osoitin Säätimen toimintosymbolien vasemmalla puolella oleva valkoinen nuoli. Valkoinen nuoli osoittaa sen hetkisen toiminnon (mukavuuslämpötila tai alennettu lämpötila), kun säädin on automaattitoiminnolla (kellomerkki). Aikapalkki Aikapalkki näyttää mukavuuslämpötilajaksot. Palkki on jaettu ½ tunnin välein. Aikaosoitin Näytön alaosassa oleva rivi, joka näyttää tunnit. Ulkoilmakompensointi Säädin ottaa huomioon ulkolämpötilan lämmityksen säädössä. Tämä säätö perustuu käyttäjän määrittelemään lämmityskäyrään, jossa määritellään menoveden lämpötilan riippuvuus ulkoilman lämpötilasta. Toiminnon valitsin Menoveden lämpötilan ohjaustavan valinta (kelloohjelman mukaan, jatkuva mukavuuslämpötila, jatkuva pudotettu lämpötial, pysäytys tai käsikäyttö). Lämmityspiiri Huoneen/rakennuksen lämmitysverkko. Järjestelmän optimointi Kahden ohjelmoidun lämpötila-alueen välinen aika. Säädin säätää automaattisesti menoveden lämpötilaa, jotta haluttu huonelämpötila saavutetaan haluttuna aikana. Pt 1000 anturi Kaikki anturit, joita käytetään ECL Comfort säätimen kanssa ovat tyyppiä Pt 1000 ohmia. Vastus on 1000 ohmia 0 C ja se vaihtuu 3,9 ohmia / C.

26 6 Mitä tehdä, kun Näytön kello on tunnin väärässä. Jos näytön kello on tunnin väärässä, automaattinen kesäaika toiminto ei toimi oikein. Laita kesäajan vaihto riviltä 198 asentoon OFF. Katso jatkoasetukset Asentajan käsikirjasta. Näytön kello on väärässä ajassa. Sisäinen kello on saattanut nollautua jos on ollut esim. sähkökatko, joka on kestänyt yli 1 tuntia. Ohjelmoi aika ja päivämäärä. Katso kohta 17 Asentajan käsikirjasta. ECL kortti on kadonnut. Kytke virta pois ja uudelleen päälle nähdäksesi lämmitysjärjestelmäsi tyypin ja säätimen ohjelmistoversion. Tilaa uusi kortti Danfoss myyjältäsi. Laita uusi ECL kortti säätimeen keltainen ulospäin ja kopioi omat asetuksesi säätimeltä kortille. Katso kohta 34 Asentajan käsikirja. Huonelämpötila on liian alhainen. Jos sinulla on patteritermostaatteja samassa huoneessa kuin huoneanturi, katso onko termostaatit täysin auki. Jos eivät ole, niin avaa ne. Jos tämä toimenpide ei nosta huonelämpötilaa niin menoveden lämpötila on liian alhainen. Muuta säätimestä menoveden haluttua lämpötilaa. Katso kohta 3 Käyttäjän käsikirjasta. Lämpötila on epävakaa Katso onko anturit oikein asennettu ja ovatko ne oikeissa paikoissa. Aseta säätöarvot arvot oikeiksi. Katso kohta 6 Asentajan käsikirjasta. Kuinka lisätä mukavuusjaksojen määrää? Voit lisätä mukavuuslämpötilajakson painamalla vaihto ja + näppäimiä yhtäaikaisesti sekunnin ajan. Katso kohta 4 Käyttäjän käsikirjasta. Kuinka poistaa mukavuusjakso? Voit poistaa mukavuuslämpötila jakson painamalla vaihto ja näppäimiä yhtäaikaisesti sekunnin ajan. Katso kohta 4 Käyttäjän käsikirja. Kuinka tallettaa omat asetukset? Laita ECL kortti säätimeen niin, että kortin keltainen osoittaa ulospäin. Mene riville 9 ja valitse kortilta säätimelle tiedonkulun suunnaksi (vasemmalta oikealle). Paina + näppäintä kopioidaksesi. Katso kohta 5 Käyttäjän käsikirjasta.

27 5 ECL kortin edut Tallenna omat asetuksesi ECL kortille Kun olet asetellut lämpötilat ja /tai muuttanut lämmitysaikoja. Mene kortin riville 9. CPY keltainen Lisämahdollisuudet Jos tarvitset vaihtoehtoisia asetuksia ja viikkosuunnitelmia esim. yövuoroja, lomajaksoja jne. varten, voit kysyä asentajalta täydentävää korttia tähän tarkoitukseen. ECL kortin tietojen uudelleen asetus Kun olet tallentanut omat toivelämpötilasi, mukavuusjaksot jne. ECL kortille, voit asettaa uudet vaihtoehtoiset arvot. Laita ECL kortti paikoilleen ja tee haluamasi muutokset esim. yövuoroja, lomia, tms. varten, mutta älä kopioi niitä ECL kortille. Kun haluat palauttaa vakiosäätösi kopioi ne ECL kortiltasi säätimelle. Laita ECL kortti säätimeen. 0 C99 Mene kortin riville 9 Valitse kopiointisuunta (säätimeltä kortille oikealta vasemmalle) Kopioi asetukset kortille. 0 CPY C99 Säädin palautuu näyttöön C, kun kopiointi on valmis. Kopiointi kestää noin 1 minuutin. Tallettamalla omat muutoksesi ECL kortille varmistat, että asetuksesi eivät häviä vaikka joku peukaloisi säädintäsi. Estä asetusten asiaton muuttaminen Yksi ECL Comfort säätimen suurimmista eduista on asetusten turvaus, kun ECL kortti on poissa on mahdotonta muuttaa tai peukaloida säätimen asetuksia. Asetusten lukkiutuminen kestää kortin poiston jälkeen muutaman minuutin. Kun ECL kortti on paikallaan keltainen kortti ulospäin, säätimen asetuksia voidaan taas muuttaa. Valitse kopioinnin suunnaksi kortilta säätimelle (vasemmalta oikealla) Kopioi

28 4 Päiväohjelman asetus keltainen keltainen Avaa kansi ja varmista, että ECL kortin keltainen on ulospäin. Päiväohjelman katselu Lämmityspiiri Rivin osoitin Valitse päivä 1-7 nähdäksesi päiväkohtaisen suunnitelmasi Mukavuus- ja alennetunlämpötilan muuttumisajat Lämpötilajaksojen asettaminen Valitse oikea päivä Mukavuuslämpötilan ja pudotetun lämpötilan vaihtumisaika Ajan osoitin: Mukavuuslämpötila jaksot päivästä on esitetty mustilla palkeilla. Ylimääräisen jakson lisäys Paina vaihto ja + näppäintä yhtäaikaa Uusi jakso ilmestyy aikaosoitinviivastolle Korjaa vaihtoaikaa eteen tai taaksepäin. Mukavuusjakson poisto Paina vaihto ja näppäintä yhtäaikaisesti sekuntia sekuntia Omien asetusten poisto Vaihtoaika vilkkuu aikaosoitinviivastolla. Paina ja + näppäimiä yhtäaikaa sekuntia palataksesi tehdasasetuksiin sekuntia Säädä ensimmäistä vaihtoaikaa, jota tarvitsee muuttaa. Musta palkki vilkkuu joko kasvaen tai pienentyen. Vaihtaa seuraavaan vaihtokohtaan, jossa tehdään jälleen tarvittavat muutokset. Siirtyminen piiriin II

29 3 Huonelämpötilan asetus Aseta huonelämpötila Aseta haluttu lämpötila. Tilan osoitin 19 Haluttu lämpötila keltainen Yksilöllinen säätö Huoneanturilla Jos haluttua mukavuuslämpötilaa ei saavuteta niin varmista, että patteritermostaatit ovat kokonaan auki huoneessa, johon huoneanturi on asennettu. Ilman huoneanturia Huoneet tuntuvat olevan kylmiä? Ennen kuin lämpötilaa säädetään säätimeltä olisi suotavaa pyrkiä saavuttamaan haluttu huonelämpötila patteriventtiileitä ja termostaatteja säätämällä. Jos et saavuta haluttua huonelämpötilaa näillä toimenpiteillä, niin menoveden lämpötila on liian alhainen. Nosta menoveden lämpötilan säätöarvoa. Päiväsuunnitelmasta riippuen toiminnassa on joko mukavuuslämpötila tai alennettu lämpötila. Valkoinen nuoli osoittaa ollaanko mukavuuslämpötilajaksolla vai alennetun lämpötilan jaksolla. Alennetun lämpötilan asetus, kun päiväsuunnitelma on mukavuuslämpötila toiminnolla (valkoinen nuoli aurinkosymbolin kohdalla). Paina ja pidä alhaalla Aseta alennetun huonelämpötilan asetusarvo Piirin valinta

30 1 Näytön valinta keltainen Toiminnon valinta keltainen Valitse minkä näytön A, B vai C haluat näkyvän päivittäisessä käytössäsi. Huonelämpötila näyttö A Rivin ilmaisin Piiri A Valitse tämä näyttö, jos haluat nähdä huonelämpötilan. Huom. Näytössä on kaksi palkkia keskellä näyttöä, jos huoneanturia ei ole asennettu. Järjestelmänäyttö näyttö B Rivin ilmaisin Piiri Menoveden lämpötila B Valitse tämä näyttö, jos haluat nähdä lämmitysjärjestelmäsi teknisen toiminnan tilan. Päivän ohjelma näyttö C oletusnäyttö Rivin ilmaisin Piiri Ulkolämpötila Ulkolämpötila C Huonelämpötila Haluttu lämpötila Valitse tämä näyttö, jos haluat nähdä yleissilmäyksellä päivänohjelman tai jos sinulla ei ole huoneanturia. 19 Säädettävien laitteiden toimintatila Paluuveden lämpötila Aika Haluttu lämpötila Piirin valinta Kaikki asetukset ja muutokset voidaan tehdä piirikohtaisesti. Tilan osoitin 19 Säätimen toiminnon osoitin (musta nuoli) Haluttu lämpötila Toiminnon valitsin. Paina, jos haluat vaihtaa säätimen toimintoa. Musta osoitin näyttää mikä säätimen viidestä säätömuodosta on valittuna. Tilan osoitin näyttää sen hetkisen toimintotilan, toisin sanoen mukavuuslämpötilan tai pudotetun lämpötilan automaattisen toiminnan aikana. Osoitin vilkkuu, kun säädin alkaa optimoidusti lämmittää kohti mukavuuslämpötilaa haluttuun aikaan mennessä. Mitä merkit tarkoittavat Käsikäyttö. Käytetään vain asennettaessa tai huollettaessa. Huom! Järjestelmän jäätymissuoja on kytketty pois päältä, kun tämä toiminto on valittuna. Automaattitoiminta. Tämä on normaali toiminto. Lämpötilaa säädellään päivän suunnitelman mukaan automaattisesti mukavuuslämpötilan ja alennetun lämpötilan välillä. Jatkuva mukavuuslämpötila. Viikko-ohjelma ei ole käytössä. Käytetään yleensä, kun lämpötilan pudotusta ei tarvita, esim. vapaapäivä, iltajuhlat, jne. Jatkuva alennettu lämpötila. Viikko-ohjelma ei ole käytössä. Käytä tätä toimintoa, kun olet pidempään poissa kotoa esim. lomamatka. Pysäytys. Lämmitys on pysäytetty mutta käyttöveden säätö on toiminnassa. Järjestelmä on jäätymissuojattu. Käytä tätä toimintoa kesällä.

31 Säästä energiaa säästä rahaa mukavampaa asumista Danfoss on suunnitellut ECL Comfort säätimen lämmityksen automaattiseen säätöön. ECL Comfort säätimen edut pohjautuvat lämmitysjärjestelmäsi varmaan toimintaan ja energiavarojen mahdollisimman suureen hyödyntämiseen. Säädin tarkkailee lämmityskausien ja ulkolämpötilan muutoksia. Ollessasi poissa kotoa tai nukkuessasi lämpötilanpudotus pienentää lämmityskustannuksia oleskelumukavuutta haittaamatta. Lämpötilajaksojen ohjelmointi lisää mukavuutta ja automaattinen pumpun voimistelu estää jumiutumisen. ECL Comfort säädin hoitaa lämmitysjärjestelmääsi, ECL kortin keltaiselle puolelle talletettujen tietojen mukaan. Näitä asetuksia voi muuttaa vain kun ECL kortti on paikoillaan säätimessä, tämä turvaa varman ja jatkuvan toiminnan. ECL Comfort säädintä käytettäessä. Säädintä käytettäessä kansi olisi hyvä pitää auki, jotta koko näyttö olisi näkyvillä. Muutoksia tehtäessä ECL kortin keltainen on ulospäin. Keltaisessa ECL kortissa on mikrosiru. ECL kortti on pystysuunnassa jaettu kahteen osaan (piiriin). ECL kortti on jaettu riveihin, jotka näyttävät säätimen eri asetuksia molemmista piireistä. Jokainen rivi näkyy säätimen näytöllä, antaen heti kuvan toiminnasta ja asetuksista jne. Miten käyttää ECL opasta Tämä käsikirja on tarkoitettu sinulle helpoksi käyttöohjeeksi ECL Comfort säätimelle. Asentajan käsikirja, harmaa (käännä käsikirja ympäri), osat 10 35, sisältävät täydellisen listan tehdasasetuksia ja suuren määrän yksittäisiä säätöjä, jotka yhdessä varmistavat lämmitysjärjestelmäsi tehokkaan ja jatkuvan toiminnan. Tässä käsikirjassa ei ole sivunumeroita. Käytä sisällysluetteloa löytääksesi haluamasi osion.

Säästä energiaa säästät rahaa parempi mukavuus

Säästä energiaa säästät rahaa parempi mukavuus 8 9 10 199 Ennen kuin aloitat Säästä energiaa säästät rahaa parempi mukavuus ECL Comfort säädin on kehitetty lämpötilan säätöön lämmitysjärjestelmissä. ECL varmistaa seuraavat seikat: Huonelämpötilat ja
