1 ECL Comfort 310 -säädin ja ECA 30/31 -kaukosäädin Kuvaus ECL Comfort 310 -säädinsarja ECL Comfort 310 -säädin: ECL Comfort -säädinsarjaan kuuluva ECL Comfort 310 on elektroninen, ulkolämpötilan mukaan toimiva lämpötilansäädin, jota voidaan käyttää kaukolämpö-, keskuslämmitys- ja jäähdytysjärjestelmissä. Säätimellä voidaan hallita enintään neljää piiriä. ECL Comfort 310 -säätimeen ladataan valittu sovellus ECLsovellusavaimella. Laite säilyttää kiinteistössä halutun lämpötilan ja optimoi energiankulutuksen. Se on helppo asentaa ECL-sovellusavaimen avulla (Plug and Play), ja käyttö on yksinkertaista. Energiansäästössä auttavat ulkoilmakompensointi, lämpötilan säätö aikaohjelman mukaan, optimointi sekä paluuveden lämpötilan, virtauksen ja tehon rajoitus. Säätimessä on myös mm. tiedonkeräysja hälytystoiminnot. ECL Comfort 310 -säädintä on helppo käyttää valitsimella (monitoimikytkin) tai kaukosäätimellä (RCU). Näytössä on kielivalinnan mukaiset valikot, joissa käyttäjä pääsee liikkumaan valitsimella. ECL Comfort 310 -säätimessä on elektroninen lähtö moottoriventtiilin säätöä varten, relelähtö mm. kiertovesipumpun/vaihtoventtiilin säätöä varten sekä hälytyslähtö. Laitteeseen voidaan liittää kuusi Pt lämpötila-anturia. Lisäksi neljä määritettävissä olevaa tulosignaalia voidaan valita Pt lämpötila-anturin tuloksi, analogiatuloksi (0 10 V) tai digitaalituloksi. Sovelluksen mukaan käytettävissä voi olla sisäinen I/O-moduuli (ECA 32) ylimääräisiä tulo- ja lähtösignaaleja varten. Kotelo on suunniteltu asennettavaksi seinälle tai DIN-kiskoon. Saatavana on myös ECL Comfort 310B -säädin (ilman näyttöä ja valitsinta). Se voidaan asentaa paneelin sisäpuolelle, ja sitä käytetään paneelin etupuolelle sijoitettavalla ECA 30/31 -kaukosäätimellä. ECL Comfort 310 kommunikoi kaukosäätimen ja muiden ECL Comfort 210/310 -säätimien kanssa sisäisen ECL 485 -tiedonsiirtoväylän kautta. Säätimessä on sisäänrakennettu Ethernetliitäntä. Lisäksi laitteessa on sisäänrakennettu Modbus-tiedonsiirto SCADA (Supervisory Control and Data Acquisition) -järjestelmiin sekä M-Bus-tiedonsiirto lämpömittareihin. Kaukosäädin (RCU): ECA 30- ja ECA 31 -kaukosäätimiä käytetään huonelämpötilan säätöön ja ECL Comfort 310 -säätimen ohitukseen. Kaukosäätimet liitetään ECL Comfort -säätimiin kahdella kierretyllä parikaapelilla, joita käytetään tiedonsiirtoon ja virransyöttöön (ECL 485 -tiedonsiirtoväylä). ECA 30/31 -kaukosäätimessä on sisäänrakennettu lämpötila-anturi. Laitteeseen voidaan liittää myös ulkoinen lämpötila-anturi käytettäväksi sisäänrakennetun anturin sijaan. Lisäksi ECA 31 -kaukosäätimessä on sisäänrakennettu kosteusanturi, jonka kosteussignaalia käytetään tarvittavissa sovelluksissa. ECL 485 -tiedonsiirtoväylään voidaan kytkeä enintään kaksi kaukosäädintä. Yhdellä kaukosäätimellä voidaan hallita enintään kymmentä ECL Comfort -säädintä (ylä-/alasäädinjärjestelmä). DH-SMT/DK VD.KT.X1.20 Danfoss 08/2011 1

2 ECL-sovellusavain ja sovellukset: ECL Comfort 310 -laitteistoa on helppo käyttää erilaisissa sovelluksissa ECL-sovellusavainten avulla. ECL Comfort 310 -säätimeen ladataan haluttu sovellus ECL-sovellusavaimella, joka sisältää tiedot sovelluksista (näytöllä yksinkertaiset järjestelmäkuvat sovelluksista), kielistä ja tehdasasetuksista. ECL Comfort 210 -säätimen ECL-sovellusavaimia voidaan käyttää myös ECL Comfort 310 -säätimessä. Laajennusmoduuli: Säätimen alustaan voidaan asentaa lisävarusteena toimitettava moduuli ylimääräisiä tulo- ja lähtösignaaleja varten. Sovellusparametrit tallennetaan säätimeen, eikä sähkökatkoksilla ole vaikutusta niihin. ECL Comfort 310 -säätimen ECL-sovellusavaimet löytyvät Tilaaminen-kohdasta. Moduulin käyttö vaihtelee valittujen sovellusten mukaan. Tyyppi Nimike Kuvaus ECA 32 Sisäinen I/O-moduuli Asennetaan alustaan. Sisältö: 2 rele NC ja 2 rele SPDT 3 analoginen lähtösignaali (0 10 V) 6 määritettävä tulosignaali (Pt lämpötila-anturi, analogiatulo 0 10 V, digitaalitulo) 2 pulssilaskuri Esimerkkejä sovelluksista Kaikki ECL Comfort 210 -säätimen sovellukset käyvät myös ECL Comfort 310 -säätimeen, mikä mahdollistaa tietyt tiedonsiirto-ominaisuudet. A368.1: Tyypillinen lämmitys- ja LKV-järjestelmä (kaukolämpö). Kaikki mainitut komponentit (S = lämpötila-anturi, P = pumppu, M = moottoriventtiili) johdotetaan ECL Comfort 310 -säätimeen. 2 VD.KT.X1.20 Danfoss 08/2011 DH-SMT/DK

3 A368.2: Tyypillinen lämmitys- ja LKV-järjestelmä (kaukolämpö). A367.1: Tyypillinen lämmitys- ja LKV-järjestelmä (kaukolämpö), jossa kaksi lämmityspiiriä ja LKV-varaajasäiliö. DH-SMT/DK VD.KT.X1.20 Danfoss 08/2011 3

4 Tilaaminen Säädin, alusta ja lisävarusteet: Tyyppi Nimike Tilausnro ECL Comfort 310 Universaali laitteisto 230 V AC 087H3040 Alusta ei sisälly toimitukseen. ECL Comfort 310 Universaali laitteisto 24 V AC 087H3044 Alusta ei sisälly toimitukseen. ECL Comfort 310B Universaali laitteisto 230 V AC 087H3050 Ilman näyttöä ja valitsinta. Vaatii kaukosäätimen. Alusta ei sisälly toimitukseen. ECL Comfort 310B Universaali laitteisto 24 V AC 087H3054 Ilman näyttöä ja valitsinta. Vaatii kaukosäätimen. Alusta ei sisälly toimitukseen. ECL Comfort 310 -alusta Seinälle tai DIN-kiskoon (35 mm) asentamista varten. ECL Comfort 210 voidaan asentaa ECL Comfort 310 -alustaan (tulevaa päivitystä varten). 087H3230 Kaukosäätimet ja lisävarusteet (ECA 31 -tilaus vaiheittaisen käyttöönoton mukaisesti): Tyyppi Nimike Tilausnro ECA 30 Kaukosäädin, jossa sisäänrakennettu lämpötila-anturi ja ulkoisen 087H3200 Pt lämpötila-anturin liitäntämahdollisuus. Mukana alusta seinäasennusta varten. ECA 31 Kaukosäädin, jossa sisäänrakennettu lämpötila-anturi ja kosteusanturi. 087H3201 Ulkoisen Pt lämpötila-anturin liitäntämahdollisuus. Mukana alusta seinäasennusta varten. ECA 30/31 -kehyssarja paneelin etupuolelle asentamista varten Aukkoon asentamista varten. Mitat mm, varsinainen aukko mm. 087H3236 Laajennusmoduuli ja lisävarusteet: Tyyppi Nimike Tilausnro ECA 32 Sisäinen I/O-moduuli 087H3202 ECA 99 Muuntaja 230 V AC / 24 V AC (35 VA) 087B1156 ECL-sovellusavaimet (tilaus vaiheittaisen käyttöönoton mukaisesti): Tyyppi Sovellustyypin kuvaus Säätimen lähtösignaalit A214 Ilmanvaihtojärjestelmien vakiolämpötilasäätö (lämmitys/jäähdytys). 2 x 3 -pisteinen, 2 x 2 -pisteinen A217 A230 A231 A232 A237 A247 LKV-piirin (lämpimän käyttöveden piirin) edistyksellinen lämpötilan säätö varaajajärjestelmän kanssa tai ilman. Ulkolämpötilan mukaan toimiva tai menoveden vakiolämpötilasäätö lämmitysjärjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus, tuulikompensoinnin kanssa tai ilman. Ulkolämpötilan mukaan toimiva tai menoveden vakiolämpötilasäätö kaukokylmäjärjestelmiin. kattilajärjestelmiin sekä kattilan vähimmäislämpötilan säätö. sekä kaksoispumppusäätö kierto- ja lisävedelle. yhdistettyihin lämmitys- ja jäähdytysjärjestelmiin, tyypillisesti lattiajärjestelmiin. Lattian pintalämpötilaa voidaan rajoittaa. Lisäksi kastepistelämpötila rajoittaa menoveden lämpötilaa jäähdytyksessä (lämpötilan ja kosteuden mittaa ECA 31). järjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus. Vakiolämpötilasäätö toisiokytkentäisiin LKV-piireihin, joissa on varaajajärjestelmä tai sisäisellä lämmönsiirtimellä varustettu varaajasäiliö. LKV-piirin valinnainen ON/OFF-säätö, kun kyseessä on ensiökytkentäinen varaajasäiliö, jossa on sisäinen lämmönsiirrin. järjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus. Varaajajärjestelmällä varustettujen LKV-piirien vakiolämpötilasäätö. 1 x 3 -pisteinen, 3 x 2 -pisteinen 1 x 3 -pisteinen, 2 x 2 -pisteinen 1 x 3 -pisteinen, 4 x 2 -pisteinen 1 x 3 -pisteinen, 3 x 2 -pisteinen 1 x 3 -pisteinen, 3 x 2 -pisteinen 2 x 3 -pisteinen, 3 x 2 -pisteinen Tilausnro 087H VD.KT.X1.20 Danfoss 08/2011 DH-SMT/DK

5 ECL-sovellusavaimet (jatkuu): Tyyppi Sovellustyypin kuvaus Säätimen lähtösignaalit A255 A260 A266 A305 A361 A367 A368 A375 A376 Kattilan säädin, jossa LKV-piirin vakiolämpötilasäätö sekä ulkolämpötilan mukaan toimiva sekoitetun ja sekoittamattoman lämmityspiirin menoveden lämpötilan säätö. lämmitysjärjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus kahdelle itsenäiselle lämmityspiirille. lämmitysjärjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus. Virtausjärjestelmällä varustettujen LKV-piirien vakiolämpötilasäätö. Lisätoiminnot: virtauskytkimen säätö. lämpöpumppujärjestelmään (enintään 2 vaihetta), lisälämmityspiiri ja LKV-piirin lämpötilan säätö. lämmitysjärjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus kahdelle itsenäiselle lämmityspiirille, sekä kaksoispumppusäätö ja lisävesitoiminto. lämmitysjärjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus kahdelle itsenäiselle lämmityspiirille. Vakiolämpötilasäätö toisiokytkentäisiin LKV-piireihin, joissa on sisäisellä lämmönsiirtimellä varustettu varaajasäiliö tai LKV-varaajajärjestelmä. lämmitysjärjestelmiin, joissa on liukuva paluuveden lämpötilan rajoitus, sekä kaksoispumppusäätö ja lisävesitoiminto, myös kaksoispumppusäädöllä. Virtausjärjestelmällä ja kaksoispumppusäädöllä varustetun LKV-piirin vakiolämpötilasäätö. Monivaiheinen kattilan säädin (enintään 8 kattilavaihetta), jossa LKV-piirin ON/OFF-lämpötilasäätö sekä ulkolämpötilan mukaan toimiva suoralämmityspiirin ja sekoitetun lämmityspiirin menoveden lämpötilan säätö. kahteen itsenäiseen lämmitysjärjestelmään, joissa on liukuva paluuveden lämpötilan rajoitus. Virtauskytkimen säädöllä varustetun LKV-piirin vakiolämpötilasäätö. 1 x 3 -pisteinen, 3 x 2 -pisteinen 2 x 3 -pisteinen, 2 x 2 -pisteinen 2 x 3 -pisteinen, 4 x 2 -pisteinen 1 x 3 -pisteinen, 5 x 2 -pisteinen 2 x 3 -pisteinen, 7 x 2 -pisteinen* 2 x 3 -pisteinen, 5 x 2 -pisteinen 2 x 3 -pisteinen, 7 x 2 -pisteinen* 1 x 3 -pisteinen, 10 x 2 -pisteinen* 3 x 3 -pisteinen, 3 x 2 -pisteinen Tilausnro 087H H3800 * ECA 32 -moduuli vaaditaan. Kuhunkin yllä olevaan tilausnumeroon sisältyy 1 ECL-sovellusavain, 1 asennusohje ja 1 sarja monikielisiä käyttäjän oppaita. Pt lämpötila-anturit (IEC 751B, 1000 Ω / 0 ºC): Tyyppi Nimike Tilausnro ESMT Ulkolämpötila-anturi 084N1012 ESM-10 Huonelämpötila-anturi 087B1164 ESM-11 Pintalämpötila-anturi 087B1165 ESMB-12 Yleisanturi 087B1184 ESMC Pintalämpötila-anturi ja 2 m:n kaapeli 087N0011 ESMU-100 Uppoanturi, 100 mm, kupari 087B1180 ESMU-250 Uppoanturi, 250 mm, kupari 087B1181 ESMU-100 Uppoanturi, 100 mm, ruostumaton teräs 087B1182 ESMU-250 Uppoanturi, 250 mm, ruostumaton teräs 087B1183 Lisävarusteet ja varaosat: Anturitasku Ruostumaton teräs 100 mm, uppoanturille ESMU-100, Cu (087B1180) 087B1190 Anturitasku Ruostumaton teräs 250 mm, uppoanturille ESMU-250, Cu (087B1181) 087B1191 Anturitasku Ruostumaton teräs 100 mm, yleisoanturille ESMB-12 (087B1184) 087B1192 Anturitasku Ruostumaton teräs 250 mm, yleisanturille ESMB-12 (087B1184) 087B1193 DH-SMT/DK VD.KT.X1.20 Danfoss 08/2011 5

6 Toiminta A B Yksivärisellä graafisella näytöllä (A) näkyy kaikki lämpötila-arvot sekä järjestelmätiedot, ja sitä käytetään säätöparametrien asettamiseen. Käyttäjä voi valita erilaisia suosikkinäyttöjä. Navigointi, selaaminen ja valikkokohtien valitseminen tapahtuu valitsimella (monitoimikytkin (B)). ECA 30/31 -kaukosäätimiä käytetään etäasetusten tekoon ja ECL Comfort -säätimen ohitukseen. Sisäänrakennetun huonelämpötila-anturin avulla menoveden lämpötilaa voidaan säätää siten, että huoneen vakiolämpötila pysyy normaali- tai pudotuslämpötila-asetuksen mukaisena. ECA 30/31 -kaukosäädintä käytetään samoin kuin valitsimella varustettua ECL Comfort 310 -säädintä. Esimerkkejä suosikkinäytöistä: 6 VD.KT.X1.20 Danfoss 08/2011 DH-SMT/DK

7 Toiminnot Yleiset toiminnot: ECL Comfort 310 -säätimessä on kaikki toiminnot, joita nykyaikaiselta elektroniselta lämpötilansäätimeltä vaaditaan lämmitys- ja LKV-sovelluksissa. Säädintä voidaan käyttää ylä- tai alasäätimenä järjestelmissä, joissa on ylä-/alasäätimenä ECL Comfort 210/310 -säätimiä. ECL-sovellusavain sisältää sovellusohjelmiston joustavia määrityksiä varten. Säätimeen on mahdollista päivittää uusi sovellusohjelmisto. ECL Comfort 310 sisältää perustoimintojen lisäksi loki- ja hälytystoiminnot. Sisäänrakennettu reaaliaikainen kello vaihtaa kesä-/talviajan automaattisesti ja hoitaa viikko- ja lomaohjelmat. Useimpiin sovelluksiin on saatavana moottorinsuojaus, joka takaa vakaat säädöt ja moottoriventtiilin pitkän keston. Moottoriventtiilin jumiutuminen lämmityskauden ulkopuolella estetään venttiilin voimistelulla. Aikaohjelma perustuu viikoittaiseen ohjelmaan. Lomaohjelman avulla voidaan valita päivät, joina normaali- tai pudotuslämpötilaa ei käytetä. ECL Comfort 310 voi rajoittaa tehoa tai virtausta reagoimalla lämpö- tai virtausmittarin pulsseihin. ECL Comfort 310 voi kommunikoida lämpömittarien kanssa M-Bus-väylän kautta ja rajoittaa tehoa tai virtausta reagoimalla lämpö- tai virtaussignaaleihin. Monissa sovelluksissa analogiatulot (0 10 V) määritetään mm. paineenmittaukseen. Porrastus asetetaan säätimellä. Jotkin sovellukset määritetään käsittelemään digitaalista tulosignaalia. Tällä toiminnolla voidaan liittää ulkoinen kytkin normaali- tai pudotuslämpötilan käyttöä varten tai pystytään reagoimaan esim. virtauskytkimen signaaliin. Säätöparametrit, P-alue (Xp), integrointiaika (Tn), moottoriventtiilin ajoaika ja neutraalialue (Nz) voidaan asettaa erikseen jokaiselle lähdölle (3-pisteinen säätö). Monet sovellukset täyttävät lisävesitoimintoja/tai kaksoispumppusäätötarpeet. Lämmitystoiminnot: Lämmityskäyrä ja menoveden lämpötilan enimmäis-/vähimmäisrajat asetetaan kuuden koordinaattipisteen avulla. Paluuveden lämpötilan rajoitus voi vaihdella suhteessa ulkolämpötilaan tai olla kiinteä arvo. Lämmityksen lopetustoiminto voi kytkeä lämmityksen pois päältä ja pysäyttää kiertovesipumpun, kun ulkolämpötila on korkea. ECL Comfort 310 voi huonelämpötilan perusteella korjata menoveden lämpötilan niin, että mukavuustaso paranee. Optimointitoiminto varmistaa lämmityksen haluttuina jaksoina (mitä matalampi ulkolämpötila, sitä aiemmin lämmitys aloitetaan). Tasaustoiminto aloittaa lämmityksen pehmeästi (kaukolämpöasennukset). Kiihdytystoiminto aloittaa lämmityksen tehokkaasti (kattila-asennukset). Kiertovesipumpun säädössä otetaan huomioon lämmityksen tarve ja jäätymissuojaus. Kiertovesipumpun jumiutuminen lämmityskauden ulkopuolella estetään pumpun voimistelulla. Säästötoiminto antaa kaksi mahdollisuutta: alennettu menoveden lämpötila joko kiinteästi tai suhteessa ulkolämpötilaan (mitä alempi ulkolämpötila, sitä pienempi alennus) lämmitys pois päältä, mutta jäätymissuojaus toiminnassa. LKV-toiminnot: Sovelluksissa (A217, A266 ja A368) on automaattinen viritystoiminto, joka asettaa säätöparametrit automaattisesti niin, että LKV-lämpötila pysyy vakiona. Automaattinen viritystoiminto toimii kuitenkin vain venttiileillä, jotka on hyväksytty automaattista viritystä varten. Näitä ovat Danfossin 2-tieventtiilit VB 2 ja VM 2 sekä logaritmiset venttiilit, kuten VF ja VFS. Antibakteriatoiminto voi toimia aikaohjelman mukaan. Lämmityspiirissä voi olla liukuva LKV-etusija. Tiedonsiirto ECL Comfort 310 -säätimessä on sisäänrakennettu Ethernet-tiedonsiirto (SCADA-järjestelmiin), Modbus-tiedonsiirto (SCADA-järjestelmiin) ja M-Bus-tiedonsiirto (energiamittareihin). Lisäksi ECL Comfort 310 -säätimessä on ECL 485 -tiedonsiirtoväylä, jota käytetään suljettuun tiedonsiirtoon ylä- ja alasäätimen ja kaukosäädinten välillä. Käyttöönottoajan mukaan on saatavana myös USB-liitäntä (tyyppi B) huoltotyökalulle. Ylä-/alasäädinkytkennät DH-SMT/DK VD.KT.X1.20 Danfoss 08/2011 7

8 Kielet Sovelluksen mukaan valikkojen kieleksi voidaan valita englanti tai muita kieliä. Yleiset tiedot ECL Comfort -säätimen ja kaukosäätimen tiedot: ECL Comfort 310 / 310B ECA 30/31 Ympäristön lämpötila C Varastointi- ja kuljetuslämpötila C Asennus Pystysuuntaisesti, seinälle tai DIN-kiskoon (35 mm) Pystysuuntaisesti, seinälle tai paneelin aukkoon Lämpötila-anturin tyyppi Pt 1000 (1000 ohmia / 0 C), IEC 751B Alue: C Digitaalitulo 12 V:n ylösveto mahdollinen - Analogiatulo 0 10 V, resoluutio 9 bittiä - Pulssitulo Enint. 200 Hz - Paino 0.46 / 0.42 kg 0.14 kg Näyttö Taustavalaistu yksivärinen graafinen näyttö pistettä Näyttötapa: Musta tausta, valkoinen teksti Kellonajan ja päivämäärän varmistusaika väh. 72 tuntia - Kotelointiluokka IP 41 IP 20 -merkintä standardien mukaisesti EMC-direktiivi 2004/108/EY Häiriönsieto: EN :2007 Säteily: EN :2007 Pienjännitedirektiivi 2006/95/EY EN Vaihtoehto sisäänrakennetulle huonelämpötila-anturille: Pt 1000 (1000 ohmia / 0 C), IEC 751B ECA-moduulin tiedot: ECA 32 Ympäristön lämpötila C Varastointi- ja kuljetuslämpötila C Asennus Alustaan Tulojen määrä 6 Tulotyypit Jokainen tulo voidaan asettaa Pt 1000-, 0 10 V- tai digitaalituloksi Releiden määrä 4 Relelähtöjen enimmäiskuorma 4(2) A (4 A resistiiviselle kuormalle, 2 A induktiiviselle kuormalle) Pulssilaskuritulojen määrä 2 Pulssilaskuritulon enimmäistaajuus 1 pulssilaskuri: 200 Hz 2 pulssilaskuria: 100 Hz Analogialähtöjen määrä (0 10 V) 3 Analogialähdön enimmäiskuorma 2 ma/kpl (vähimmäisresistanssi 5 KΩ) ECL 485 -tiedonsiirtoväylän tiedot: Tarkoitus Vain sisäiseen ECL Comfort 210/310 -käyttöön (Danfossin oma väylä) Liitäntä Liittimet alustassa Kaapelityyppi 2 kierretty pari Kaapelien enimmäispituus (väyläkaapeli + anturikaapelit) yhteensä 200 m (anturikaapelit mukaan lukien) Liitettyjen ECL-orjalaitteiden enimmäismäärä Osoitteellisia yksiköitä: 9 Liitettyjen kaukosäädinten enimmäismäärä 2 Yläsäätimeltä lähetettävät tiedot Päivämäärä Aika Ulkolämpötila Haluttu huonelämpötila LKV-etusijasignaali Osoitteelliselta alasäätimeltä lähetettävät tiedot Haluttu menoveden lämpötila ECA 30/31 -kaukosäätimeltä lähetettävät tiedot Haluttu huonelämpötila 8 VD.KT.X1.20 Danfoss 08/2011 DH-SMT/DK

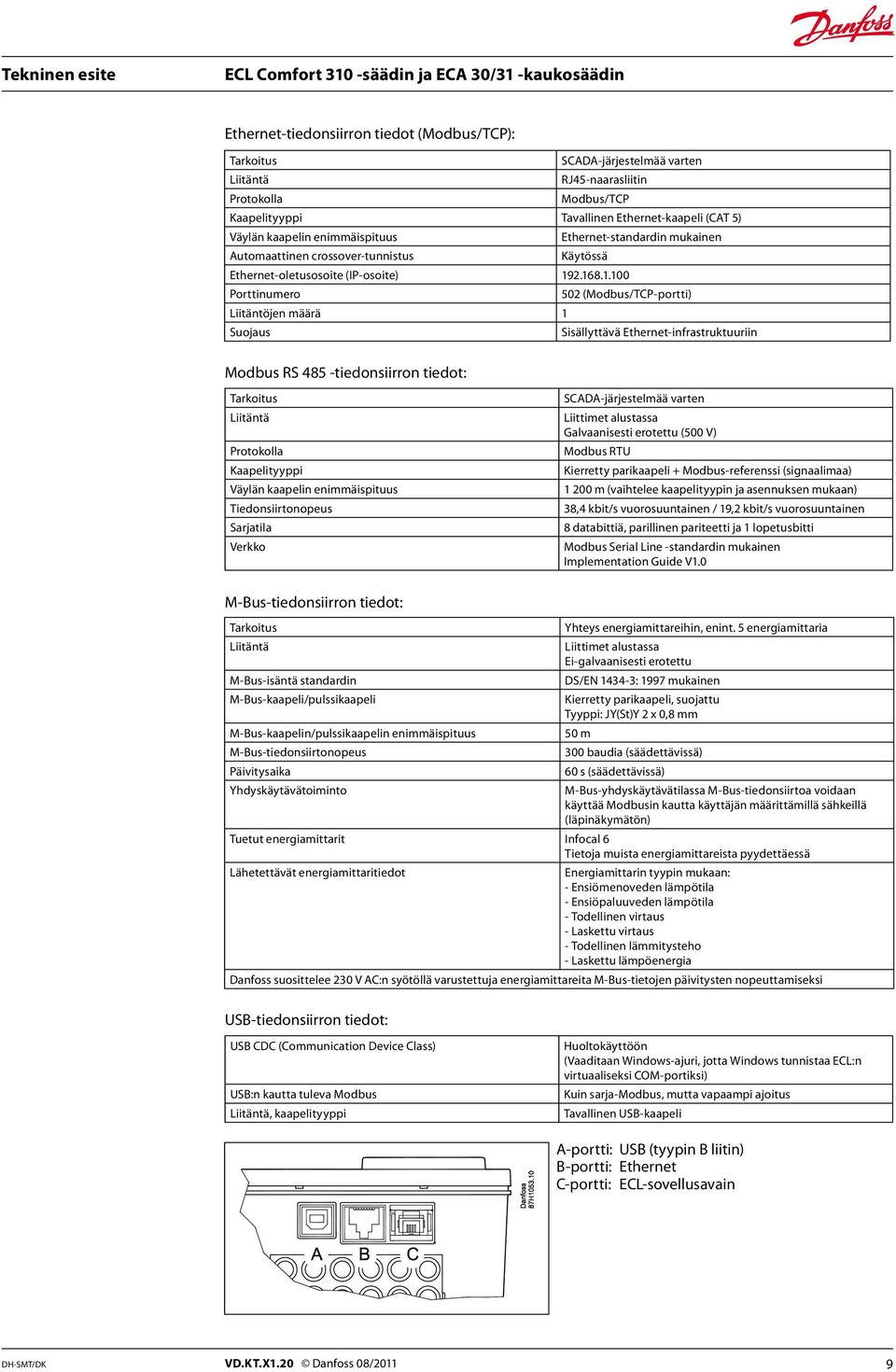

9 Ethernet-tiedonsiirron tiedot (Modbus/TCP): Tarkoitus SCADA-järjestelmää varten Liitäntä RJ45-naarasliitin Protokolla Modbus/TCP Kaapelityyppi Tavallinen Ethernet-kaapeli (CAT 5) Väylän kaapelin enimmäispituus Ethernet-standardin mukainen Automaattinen crossover-tunnistus Käytössä Ethernet-oletusosoite (IP-osoite) Porttinumero 502 (Modbus/TCP-portti) Liitäntöjen määrä 1 Suojaus Sisällyttävä Ethernet-infrastruktuuriin Modbus RS 485 -tiedonsiirron tiedot: Tarkoitus Liitäntä Protokolla Kaapelityyppi Väylän kaapelin enimmäispituus Tiedonsiirtonopeus Sarjatila Verkko SCADA-järjestelmää varten Liittimet alustassa Galvaanisesti erotettu (500 V) Modbus RTU Kierretty parikaapeli + Modbus-referenssi (signaalimaa) m (vaihtelee kaapelityypin ja asennuksen mukaan) 38,4 kbit/s vuorosuuntainen / 19,2 kbit/s vuorosuuntainen 8 databittiä, parillinen pariteetti ja 1 lopetusbitti Modbus Serial Line -standardin mukainen Implementation Guide V1.0 M-Bus-tiedonsiirron tiedot: Tarkoitus Liitäntä M-Bus-isäntä standardin M-Bus-kaapeli/pulssikaapeli M-Bus-kaapelin/pulssikaapelin enimmäispituus M-Bus-tiedonsiirtonopeus Päivitysaika Yhdyskäytävätoiminto Yhteys energiamittareihin, enint. 5 energiamittaria Liittimet alustassa Ei-galvaanisesti erotettu DS/EN : 1997 mukainen Kierretty parikaapeli, suojattu Tyyppi: JY(St)Y 2 x 0,8 mm 50 m 300 baudia (säädettävissä) 60 s (säädettävissä) M-Bus-yhdyskäytävätilassa M-Bus-tiedonsiirtoa voidaan käyttää Modbusin kautta käyttäjän määrittämillä sähkeillä (läpinäkymätön) Tuetut energiamittarit Infocal 6 Tietoja muista energiamittareista pyydettäessä Lähetettävät energiamittaritiedot Energiamittarin tyypin mukaan: - Ensiömenoveden lämpötila - Ensiöpaluuveden lämpötila - Todellinen virtaus - Laskettu virtaus - Todellinen lämmitysteho - Laskettu lämpöenergia Danfoss suosittelee 230 V AC:n syötöllä varustettuja energiamittareita M-Bus-tietojen päivitysten nopeuttamiseksi USB-tiedonsiirron tiedot: USB CDC (Communication Device Class) USB:n kautta tuleva Modbus Liitäntä, kaapelityyppi Huoltokäyttöön (Vaaditaan Windows-ajuri, jotta Windows tunnistaa ECL:n virtuaaliseksi COM-portiksi) Kuin sarja-modbus, mutta vapaampi ajoitus Tavallinen USB-kaapeli A-portti: USB (tyypin B liitin) B-portti: Ethernet C-portti: ECL-sovellusavain DH-SMT/DK VD.KT.X1.20 Danfoss 08/2011 9

10 Johdotus 230 V AC Esimerkki ECL Comfort 310 -johdotuksesta: Sovellus A368.1 Syöttöjännite 230 V AC / 50 Hz Jännitealue V AC (IEC 60038) Virrankulutus Relelähtöjen enimmäiskuorma Toimilaitelähtöjen enimmäiskuorma 5 VA 4(2) A / 230 V AC (4 A resistiiviselle kuormalle, 2 A induktiiviselle kuormalle) 0,2 A / 230 V AC Johdotus 24 V AC Esimerkki ECL Comfort 310 -johdotuksesta: Sovellus A368.1 Apureleitä (K) on käytettävä 230 V AC:n syötön erottamiseksi säätimen 24 V AC:n syötöstä. Syöttöjännite 24 V AC / 50 Hz Jännitealue 21,6 26,4 V AC (IEC 60038) Virrankulutus 5 VA Relelähdön enimmäiskuorma 4(2) A / 24 V AC (4 A resistiiviselle kuormalle, 2 A induktiiviselle kuormalle) Toimilaitelähdön enimmäiskuorma 1 A / 24 V AC 10 VD.KT.X1.20 Danfoss 08/2011 DH-SMT/DK

11 Johdotus tulo Johdotus ECA 30/31 -kaukosäädin Johdotus ECL Comfort 310 ja ECA 30/31, 230 V AC Syöttöjännite Virrankulutus Ulkoinen huonelämpötila-anturi Vain ECA 31 ECL 485 -tiedonsiirtoväylästä 1 VA Pt 1000 (ESM-10), korvaa sisäänrakennetun huonelämpötilaanturin Sisältää kosteusanturin, käytetään erikoissovelluksissa Alusta ECL Comfort 310 -alusta DH-SMT/DK VD.KT.X1.20 Danfoss 08/

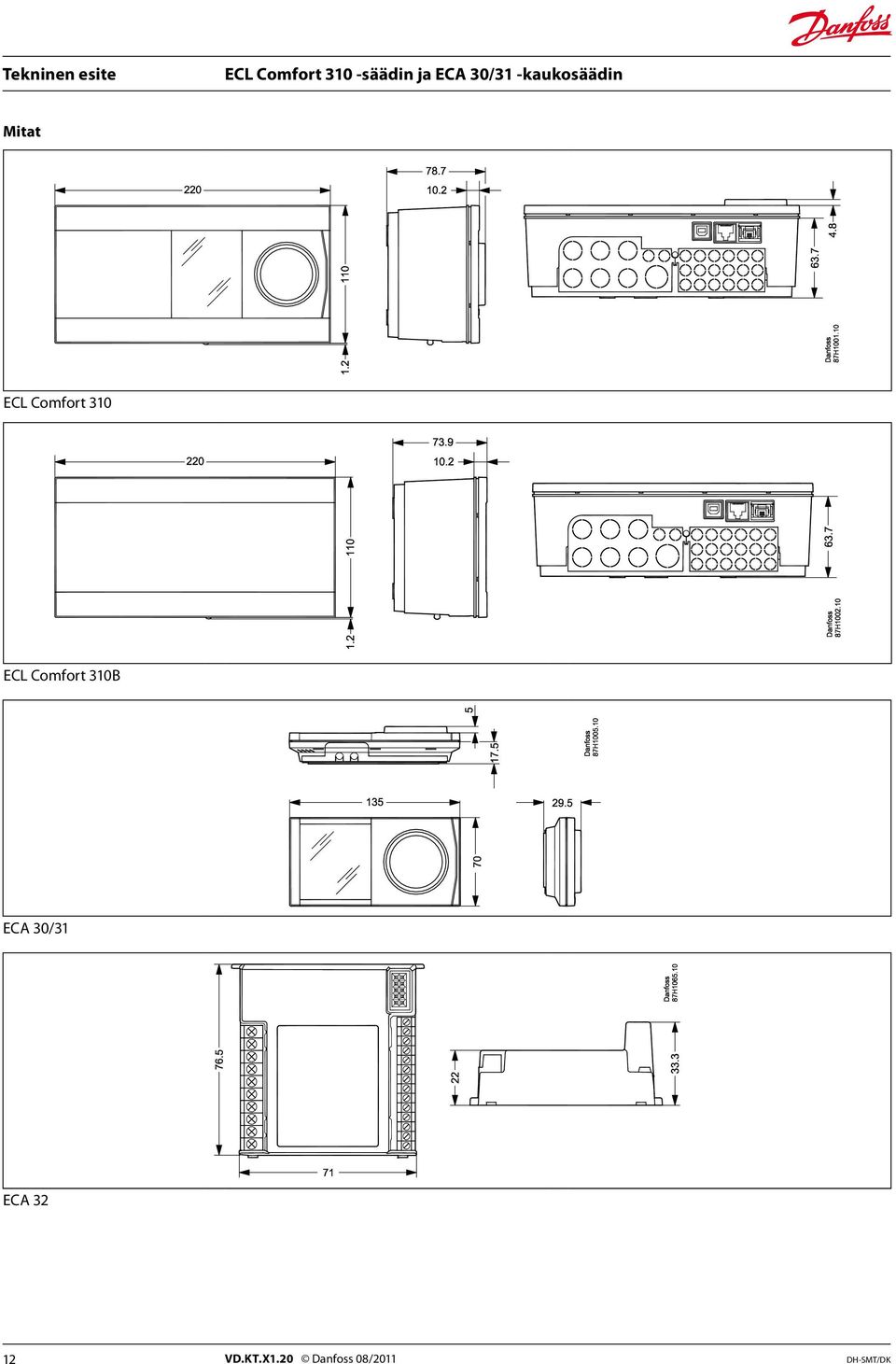

12 Mitat ECL Comfort 310 ECL Comfort 310B ECA 30/31 ECA VD.KT.X1.20 Danfoss 08/2011 DH-SMT/DK
