1 Sähkökaappi Käsikirja -- Finnish -- Painos 09/05 NORDSON ENGINEERING GMBH LÜNEBURG GERMANY

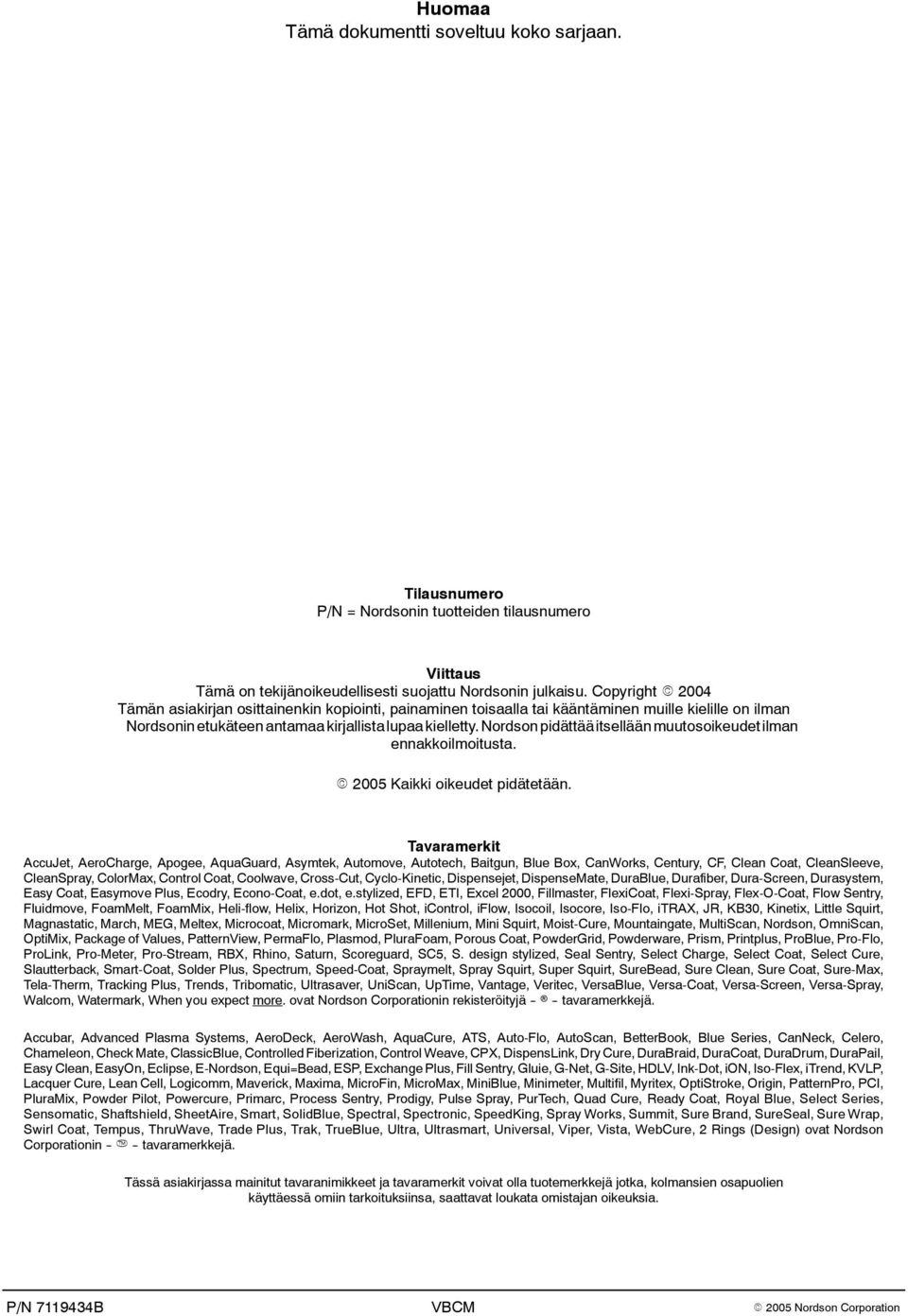

2 Huomaa Tämä dokumentti soveltuu koko sarjaan. Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 2004 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallistalupaa kielletty. Nordson pidättääitsellään muutosoikeudet ilman ennakkoilmoitusta Kaikki oikeudet pidätetään. Tavaramerkit AccuJet, AeroCharge, Apogee, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CanWorks, Century, CF, Clean Coat, CleanSleeve, CleanSpray, ColorMax, Control Coat, Coolwave, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, DuraBlue, Durafiber, Dura-Screen, Durasystem, Easy Coat, Easymove Plus, Ecodry, Econo-Coat, e.dot, e.stylized, EFD, ETI, Excel 2000, Fillmaster, FlexiCoat, Flexi-Spray, Flex-O-Coat, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Heli-flow, Helix, Horizon, Hot Shot, icontrol, iflow, Isocoil, Isocore, Iso-Flo, itrax, JR, KB30, Kinetix, Little Squirt, Magnastatic, March, MEG, Meltex, Microcoat, Micromark, MicroSet, Millenium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, PatternView, PermaFlo, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Printplus, ProBlue, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, RBX, Rhino, Saturn, Scoreguard, SC5, S. design stylized, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Speed-Coat, Spraymelt, Spray Squirt, Super Squirt, SureBead, Sure Clean, Sure Coat, Sure-Max, Tela-Therm, Tracking Plus, Trends, Tribomatic, Ultrasaver, UniScan, UpTime, Vantage, Veritec, VersaBlue, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark, When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. Accubar, Advanced Plasma Systems, AeroDeck, AeroWash, AquaCure, ATS, Auto-Flo, AutoScan, BetterBook, Blue Series, CanNeck, Celero, Chameleon, Check Mate, ClassicBlue, Controlled Fiberization, Control Weave, CPX, DispensLink, Dry Cure, DuraBraid, DuraCoat, DuraDrum, DuraPail, Easy Clean, EasyOn, Eclipse, E-Nordson, Equi=Bead, ESP, Exchange Plus, Fill Sentry, Gluie, G-Net, G-Site, HDLV, Ink-Dot, ion, Iso-Flex, itrend, KVLP, Lacquer Cure, Lean Cell, Logicomm, Maverick, Maxima, MicroFin, MicroMax, MiniBlue, Minimeter, Multifil, Myritex, OptiStroke, Origin, PatternPro, PCI, PluraMix, Powder Pilot, Powercure, Primarc, Process Sentry, Prodigy, Pulse Spray, PurTech, Quad Cure, Ready Coat, Royal Blue, Select Series, Sensomatic, Shaftshield, SheetAire, Smart, SolidBlue, Spectral, Spectronic, SpeedKing, Spray Works, Summit, Sure Brand, SureSeal, Sure Wrap, Swirl Coat, Tempus, ThruWave, Trade Plus, Trak, TrueBlue, Ultra, Ultrasmart, Universal, Viper, Vista, WebCure, 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä. Tässä asiakirjassa mainitut tavaranimikkeet ja tavaramerkit voivat olla tuotemerkkejä jotka, kolmansien osapuolien käyttäessä omiin tarkoituksiinsa, saattavat loukata omistajan oikeuksia.

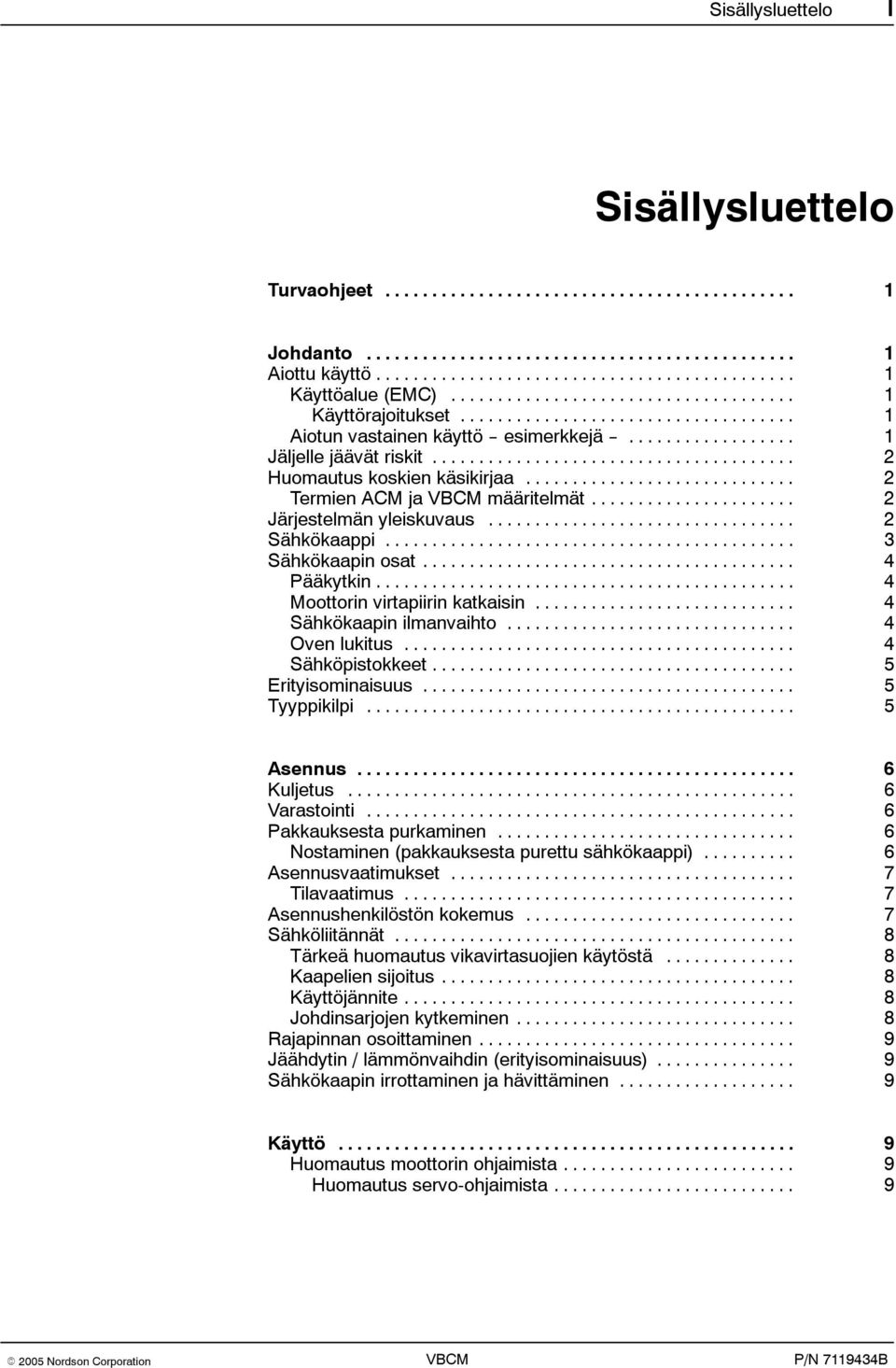

3 Sisällysluettelo I Sisällysluettelo Turvaohjeet... 1 Johdanto... 1 Aiottu käyttö... 1 Käyttöalue (EMC)... 1 Käyttörajoitukset... 1 Aiotun vastainen käyttö -- esimerkkejä Jäljelle jäävät riskit... 2 Huomautus koskien käsikirjaa... 2 Termien ACM ja määritelmät... 2 Järjestelmän yleiskuvaus... 2 Sähkökaappi... 3 Sähkökaapin osat... 4 Pääkytkin... 4 Moottorin virtapiirin katkaisin... 4 Sähkökaapin ilmanvaihto... 4 Oven lukitus... 4 Sähköpistokkeet... 5 Erityisominaisuus... 5 Tyyppikilpi... 5 Asennus... 6 Kuljetus... 6 Varastointi... 6 Pakkauksesta purkaminen... 6 Nostaminen (pakkauksesta purettu sähkökaappi)... 6 Asennusvaatimukset... 7 Tilavaatimus... 7 Asennushenkilöstön kokemus... 7 Sähköliitännät... 8 Tärkeä huomautus vikavirtasuojien käytöstä... 8 Kaapelien sijoitus... 8 Käyttöjännite... 8 Johdinsarjojen kytkeminen... 8 Rajapinnan osoittaminen... 9 Jäähdytin / lämmönvaihdin (erityisominaisuus)... 9 Sähkökaapin irrottaminen ja hävittäminen... 9 Käyttö... 9 Huomautus moottorin ohjaimista... 9 Huomautus servo-ohjaimista... 9

4 II Sisällysluettelo Ylläpito Ennaltaehkäisevä ylläpito Silmämääräinen tarkastus ulkoisten vaurioitten osalta Ilmansuodattimen puhdistus tai vaihto Jäähdytin / lämmönvaihdin (erityisominaisuus) Ylläpitopöytäkirja Vianetsintä Moottorin/servo-ohjain CAN-väylätoistin Painekytkin Ethernet-kytkin (sulattaja) Korjaus ACM:n I/O-korttien vaihtaminen korttipaikkoihin Moottorin/servo-ohjain Lämpötilanohjauskortti CAN-osoitteen asettaminen DIP-kytkimen S3 asettaminen Tuotteen kokoonpano Tekninen erittely ACM: CAN-osoite ja siirtonopeus... 18

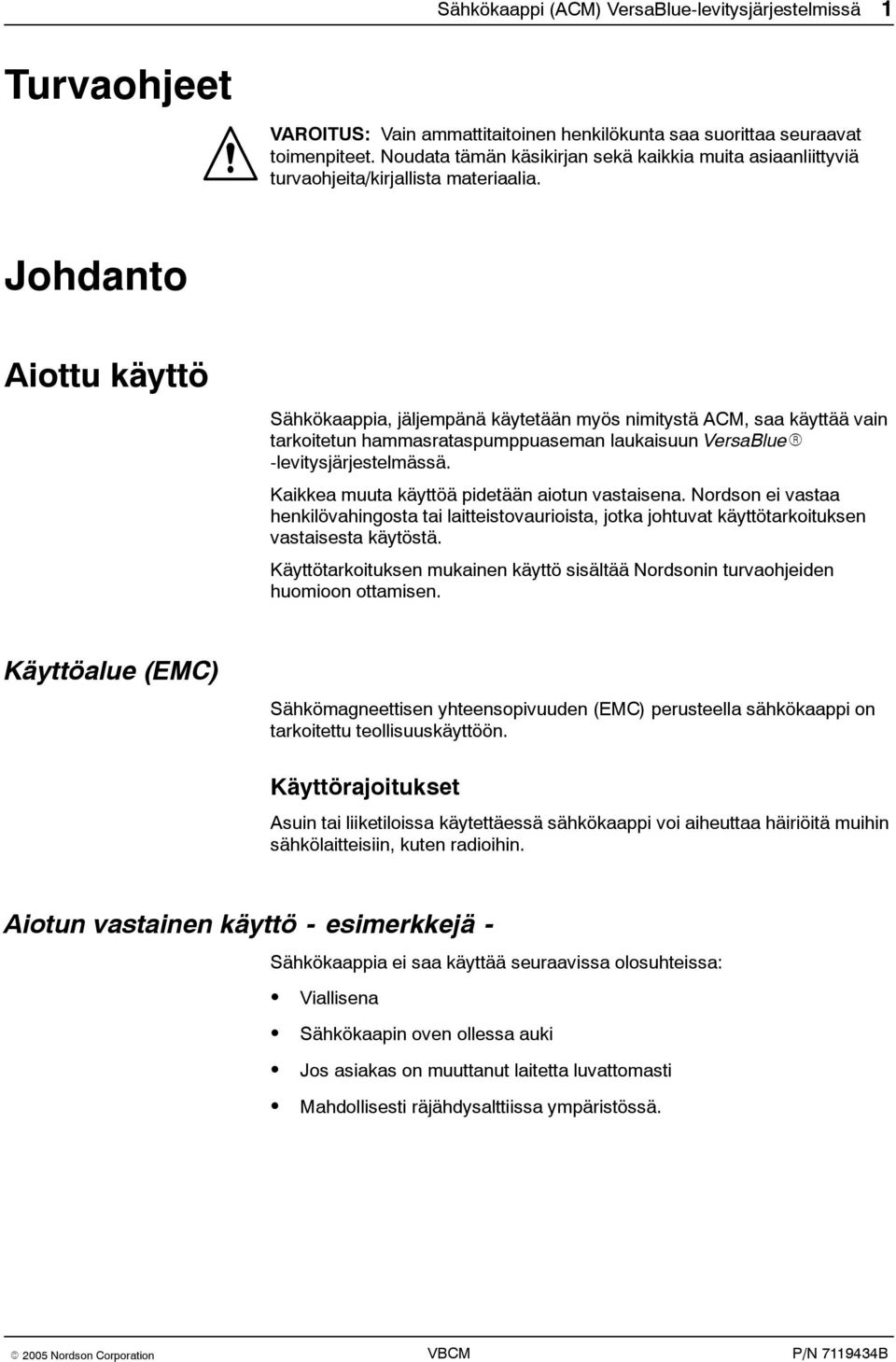

5 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 1 Turvaohjeet VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. Johdanto Aiottu käyttö Sähkökaappia, jäljempänä käytetään myös nimitystä ACM, saa käyttää vain tarkoitetun hammasrataspumppuaseman laukaisuun VersaBlue -levitysjärjestelmässä. Kaikkea muuta käyttöä pidetään aiotun vastaisena. Nordson ei vastaa henkilövahingosta tai laitteistovaurioista, jotka johtuvat käyttötarkoituksen vastaisesta käytöstä. Käyttötarkoituksen mukainen käyttö sisältää Nordsonin turvaohjeiden huomioon ottamisen. Käyttöalue (EMC) Sähkömagneettisen yhteensopivuuden (EMC) perusteella sähkökaappi on tarkoitettu teollisuuskäyttöön. Käyttörajoitukset Asuin tai liiketiloissa käytettäessä sähkökaappi voi aiheuttaa häiriöitä muihin sähkölaitteisiin, kuten radioihin. Aiotun vastainen käyttö - esimerkkejä - Sähkökaappia ei saa käyttää seuraavissa olosuhteissa: Viallisena Sähkökaapin oven ollessa auki Jos asiakas on muuttanut laitetta luvattomasti Mahdollisesti räjähdysalttiissa ympäristössä.

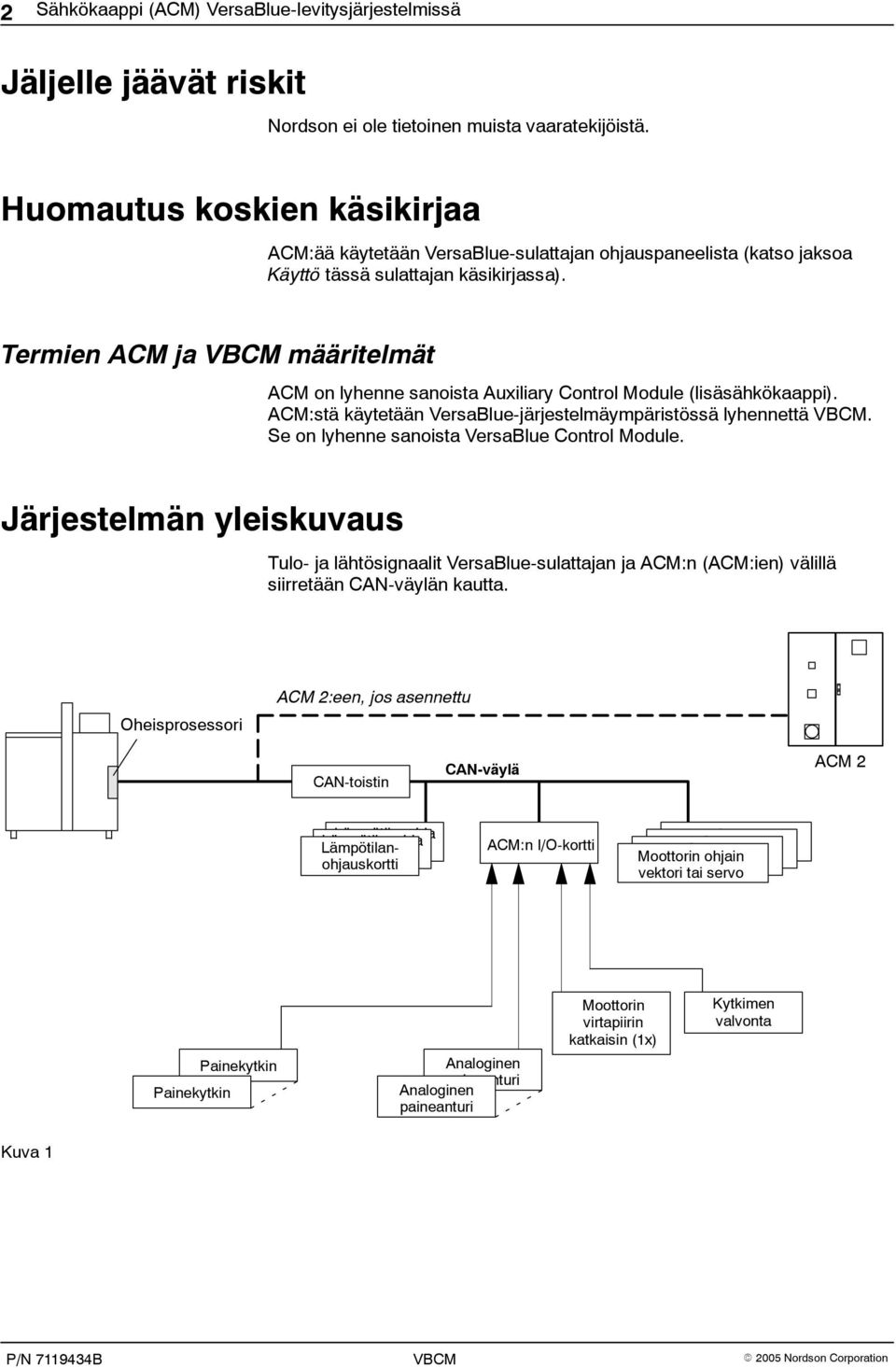

6 2 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Jäljelle jäävät riskit Nordson ei ole tietoinen muista vaaratekijöistä. Huomautus koskien käsikirjaa ACM:ää käytetään VersaBlue-sulattajan ohjauspaneelista (katso jaksoa Käyttö tässä sulattajan käsikirjassa). Termien ACM ja määritelmät ACM on lyhenne sanoista Auxiliary Control Module (lisäsähkökaappi). ACM:stä käytetään VersaBlue-järjestelmäympäristössä lyhennettä. Se on lyhenne sanoista VersaBlue Control Module. Järjestelmän yleiskuvaus Tulo- ja lähtösignaalit VersaBlue-sulattajan ja ACM:n (ACM:ien) välillä siirretään CAN-väylän kautta. Oheisprosessori ACM 2:een, jos asennettu CAN-toistin CAN-väylä ACM 2 Lämpötilanohja Lämpötilanohjauskortti Lämpötilanohja uskortti uskortti ACM:n I/O-kortti Ohjain Ohjain Moottorin vektori Ohjain vektori ohjain tai tai servo servo vektori vektori tai tai servo servo Painekytkin Painekytkin Analoginen paineanturi Analoginen paineanturi Moottorin virtapiirin katkaisin (1x) Kytkimen valvonta Kuva 1

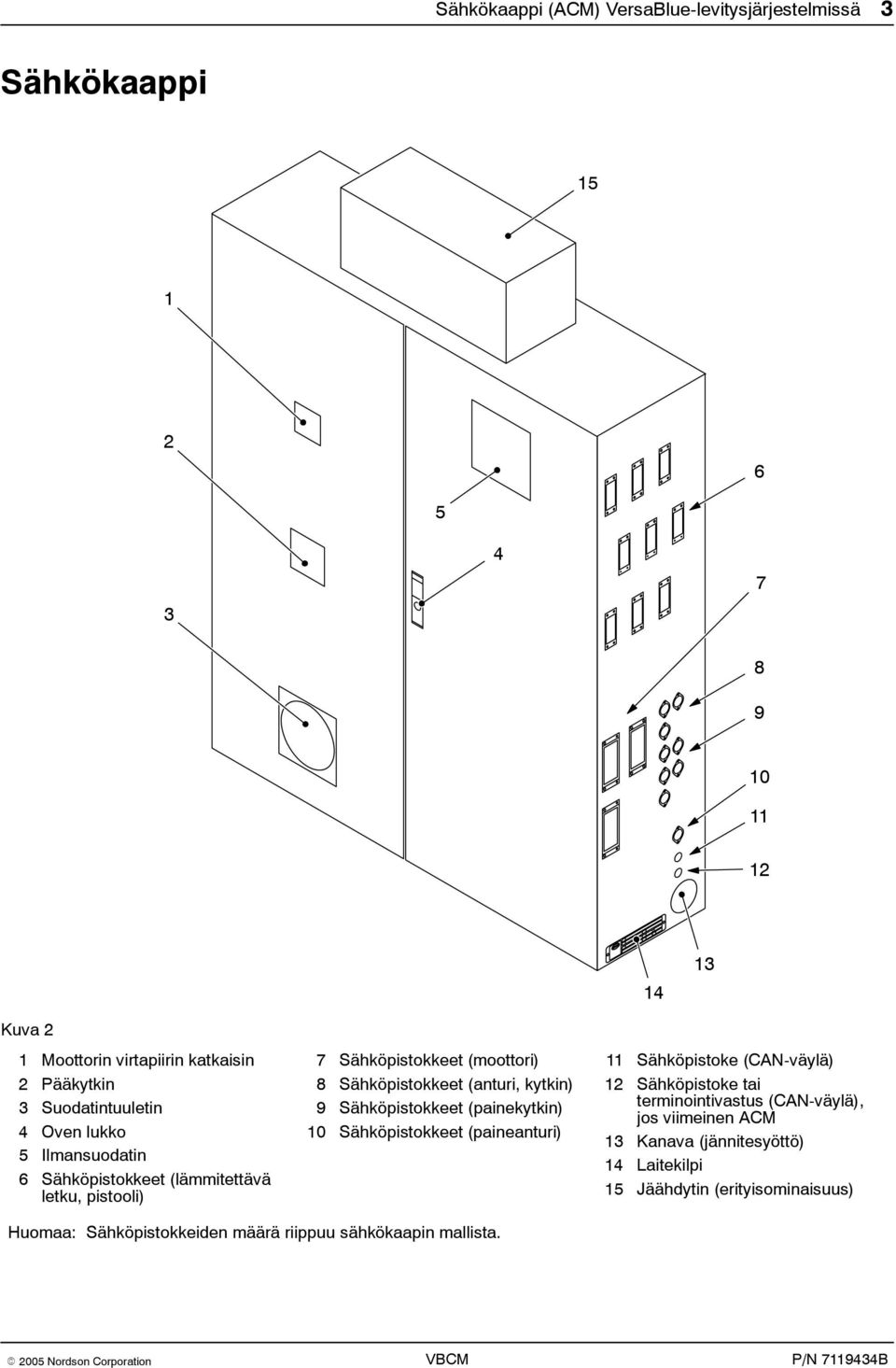

7 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 3 Sähkökaappi Kuva 2 1 Moottorin virtapiirin katkaisin 2 Pääkytkin 3 Suodatintuuletin 4 Oven lukko 5 Ilmansuodatin 6 Sähköpistokkeet (lämmitettävä letku, pistooli) 7 Sähköpistokkeet (moottori) 8 Sähköpistokkeet (anturi, kytkin) 9 Sähköpistokkeet (painekytkin) 10 Sähköpistokkeet (paineanturi) 11 Sähköpistoke (CAN-väylä) 12 Sähköpistoke tai terminointivastus (CAN-väylä), jos viimeinen ACM 13 Kanava (jännitesyöttö) 14 Laitekilpi 15 Jäähdytin (erityisominaisuus) Huomaa: Sähköpistokkeiden määrä riippuu sähkökaapin mallista.

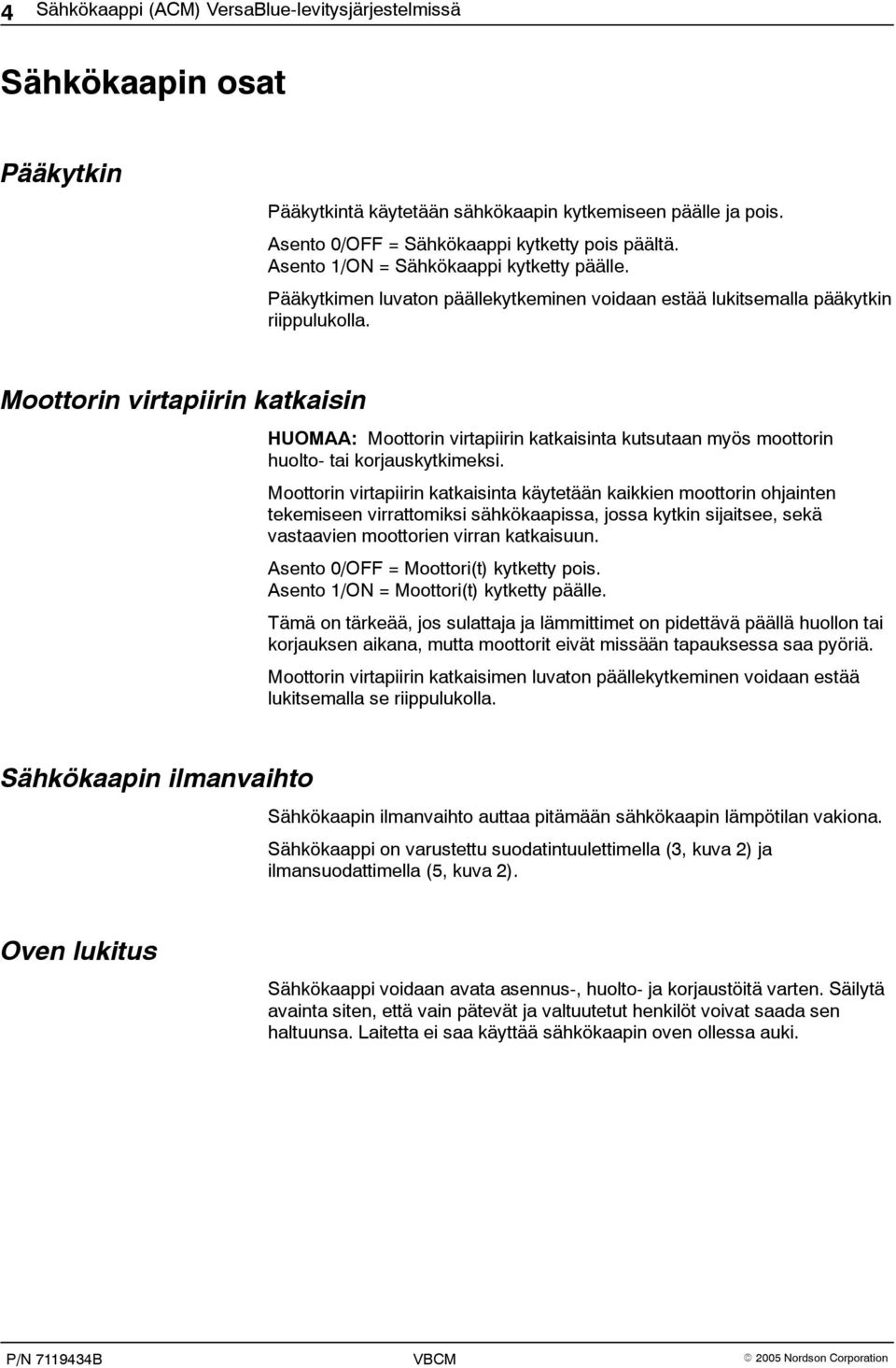

8 4 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Sähkökaapin osat Pääkytkin Pääkytkintä käytetään sähkökaapin kytkemiseen päälle ja pois. Asento 0/OFF = Sähkökaappi kytketty pois päältä. Asento 1/ON = Sähkökaappi kytketty päälle. Pääkytkimen luvaton päällekytkeminen voidaan estää lukitsemalla pääkytkin riippulukolla. Moottorin virtapiirin katkaisin HUOMAA: Moottorin virtapiirin katkaisinta kutsutaan myös moottorin huolto- tai korjauskytkimeksi. Moottorin virtapiirin katkaisinta käytetään kaikkien moottorin ohjainten tekemiseen virrattomiksi sähkökaapissa, jossa kytkin sijaitsee, sekä vastaavien moottorien virran katkaisuun. Asento 0/OFF = Moottori(t) kytketty pois. Asento 1/ON = Moottori(t) kytketty päälle. Tämä on tärkeää, jos sulattaja ja lämmittimet on pidettävä päällä huollon tai korjauksen aikana, mutta moottorit eivät missään tapauksessa saa pyöriä. Moottorin virtapiirin katkaisimen luvaton päällekytkeminen voidaan estää lukitsemalla se riippulukolla. Sähkökaapin ilmanvaihto Sähkökaapin ilmanvaihto auttaa pitämään sähkökaapin lämpötilan vakiona. Sähkökaappi on varustettu suodatintuulettimella (3, kuva 2) ja ilmansuodattimella (5, kuva 2). Oven lukitus Sähkökaappi voidaan avata asennus-, huolto- ja korjaustöitä varten. Säilytä avainta siten, että vain pätevät ja valtuutetut henkilöt voivat saada sen haltuunsa. Laitetta ei saa käyttää sähkökaapin oven ollessa auki.

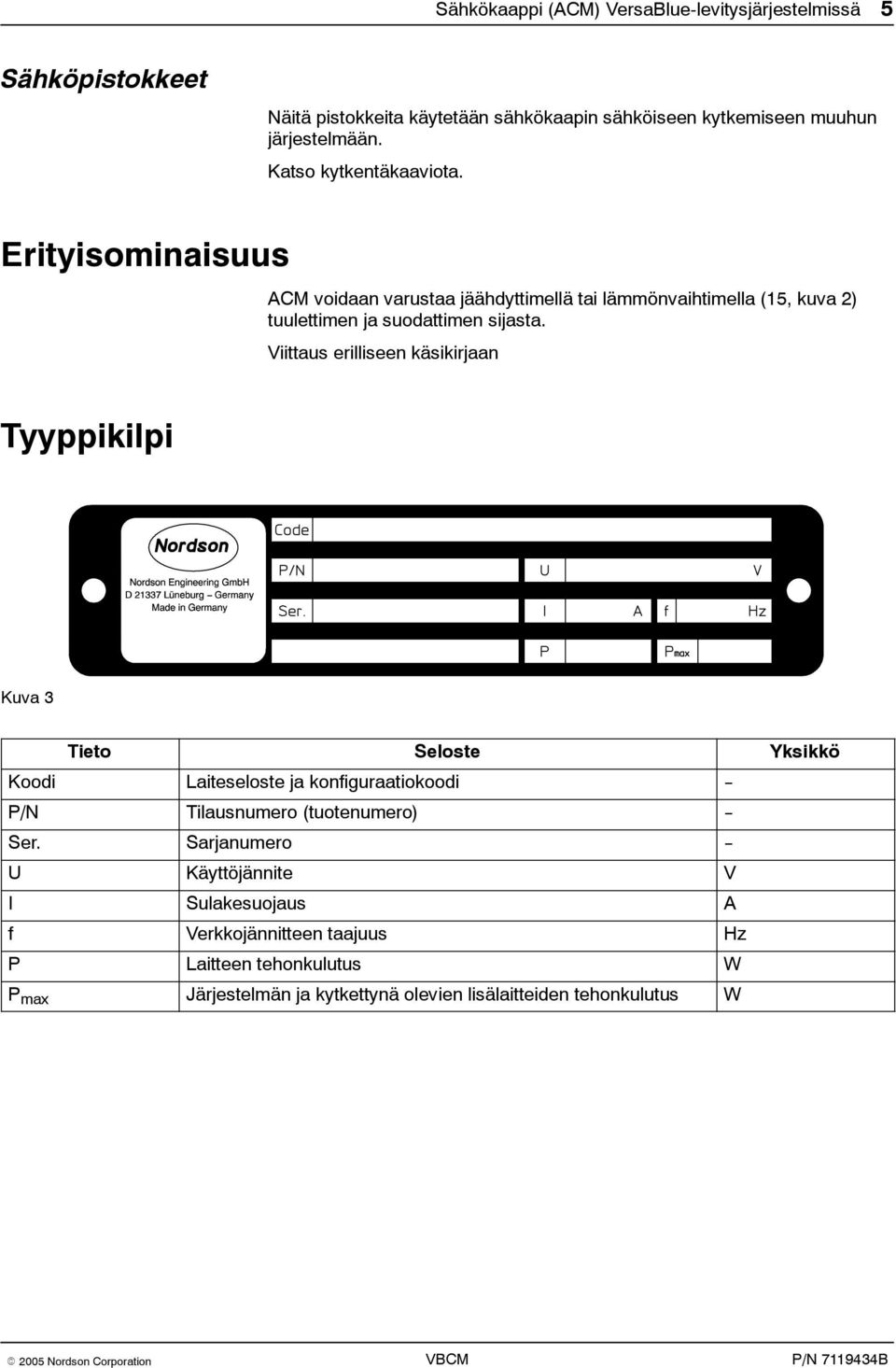

9 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 5 Sähköpistokkeet Näitä pistokkeita käytetään sähkökaapin sähköiseen kytkemiseen muuhun järjestelmään. Katso kytkentäkaaviota. Erityisominaisuus ACM voidaan varustaa jäähdyttimellä tai lämmönvaihtimella (15, kuva 2) tuulettimen ja suodattimen sijasta. Viittaus erilliseen käsikirjaan Tyyppikilpi Kuva 3 Tieto Seloste Yksikkö Koodi Laiteseloste ja konfiguraatiokoodi -- P/N Tilausnumero (tuotenumero) -- Ser. Sarjanumero -- U Käyttöjännite V I Sulakesuojaus A f Verkkojännitteen taajuus Hz P Laitteen tehonkulutus W P max Järjestelmän ja kytkettynä olevien lisälaitteiden tehonkulutus W

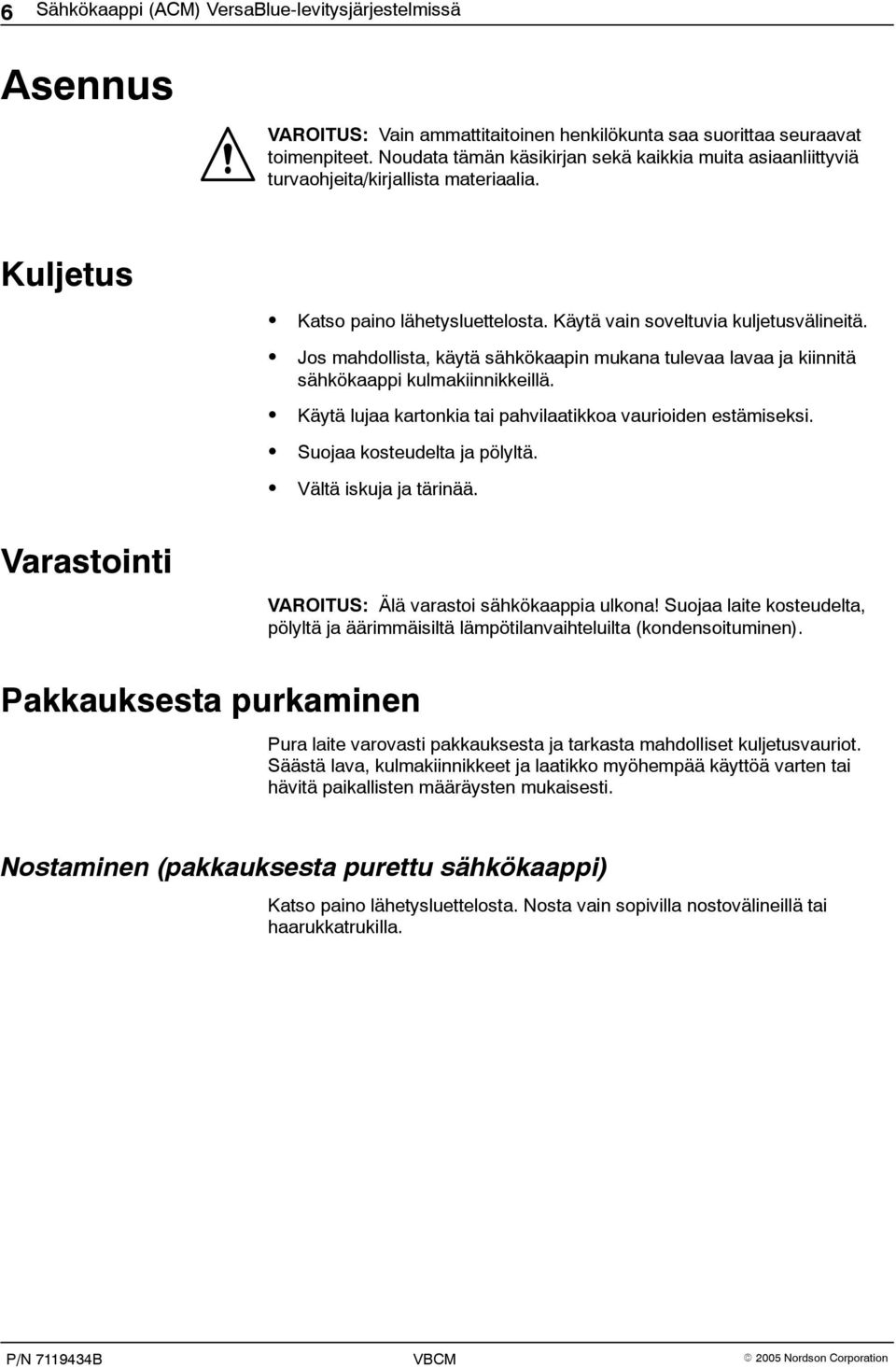

10 6 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Asennus VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. Kuljetus Katso paino lähetysluettelosta. Käytä vain soveltuvia kuljetusvälineitä. Jos mahdollista, käytä sähkökaapin mukana tulevaa lavaa ja kiinnitä sähkökaappi kulmakiinnikkeillä. Käytä lujaa kartonkia tai pahvilaatikkoa vaurioiden estämiseksi. Suojaa kosteudelta ja pölyltä. Vältä iskuja ja tärinää. Varastointi VAROITUS: Älä varastoi sähkökaappia ulkona! Suojaa laite kosteudelta, pölyltä ja äärimmäisiltä lämpötilanvaihteluilta (kondensoituminen). Pakkauksesta purkaminen Pura laite varovasti pakkauksesta ja tarkasta mahdolliset kuljetusvauriot. Säästä lava, kulmakiinnikkeet ja laatikko myöhempää käyttöä varten tai hävitä paikallisten määräysten mukaisesti. Nostaminen (pakkauksesta purettu sähkökaappi) Katso paino lähetysluettelosta. Nosta vain sopivilla nostovälineillä tai haarukkatrukilla.

11 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 7 Asennusvaatimukset Laitteen saa asentaa vain ympäristöön, joka vastaa ilmoitettua kotelointiluokkaa (katso jaksoa Tekninen erittely). Älä asenna laitetta mahdollisesti räjähdysvaaralliseen ympäristöön! Suojaa laite tärinältä. Tilavaatimus Sähkökaapin koko selviää konfigurointikoodista (katso ruutu/koodi ACM:n tyyppikilvestä). Jos ACM on varustettu jäähdyttimellä tai lämmönvaihtimella, laitteen korkeus (H) on huomioitava (katso kuva 4). *) Noudata pienimpiä taivutussäteitä äläkä taivuta liitäntäkaapelia 760 (ruutu:8 koodi:r) 1200 (ruutu:8 koodi:e) H 730 (ruutu:8 koodi:r) 800 (ruutu:8 koodi:e) 760 (ruutu:8 koodi:r) 1000 (ruutu:8 koodi:e) *) Kuva 4 Asennushenkilöstön kokemus Tässä jaksossa annettavat ohjeet on tarkoitettu henkilöstölle, jolla on kokemusta/valtuudet seuraavilta alueilta: Teollisuuden sähkö- ja ohjauslinjojen kytkennöistä Teollisuuden mekaanisista asennuksista Yleistietoa prosessinohjauksesta. VAROITUS: Hohtotiivisteitä ei saa asentaa annostelujärjestelmään.

12 8 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Sähköliitännät VAROITUS: Sähköiskun vaara. Huomioimatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laitteen ja sen lisävarusteiden vahingoittumisen. Tärkeä huomautus vikavirtasuojien käytöstä Tiettyjen teollisuudenalojen paikalliset määräykset vaativat vikavirtasuojien käyttöä. Tällöin on noudatettava seuraavia kohtia: Vikavirtasuojat saa asentaa vain teholähteen ja sulattajan väliin. Käytä vain pulssimaiseen virtaan tai yleisvirtaan (> 30 ma) reagoivia vikavirtasuojia. Kaapelien sijoitus VAROITUS: Varmista, että kaapelit eivät kosketa sulattajan liikkuvia ja/tai kuumia komponentteja. Älä litistä kaapeleita ja tarkasta säännöllisesti vaurioiden varalta. Vaihda vaurioituneet kaapelit heti! Käyttöjännite VAROITUS: Käytä ainoastaan laitekilven osoittamalla käyttöjännitteellä. HUOMAA: Nimellisjännitteen sallittu vaihtelu on 10%. HUOMAA: Virtakaapelin poikkipinta-alan tulee olla riittävä suurinta tehonkulutusta varten (katso P max tyyppikilvessä). Johdinsarjojen kytkeminen Kytke johdinsarjat sähkökaappiin järjestelmäkaavion mukaisella tavalla.

13 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 9 Rajapinnan osoittaminen Katso kytkentäkaaviota. Jäähdytin / lämmönvaihdin (erityisominaisuus) Mallista riippuen on mahdollisesti liitettävä letkut kondenssiveden poistoa varten. Viittaus erilliseen käsikirjaan Sähkökaapin irrottaminen ja hävittäminen Kun Nordson-tuotteesi on loppuunsuorittanut tehtävänsä, hävitä se asianmukaisesti paikallisten määräysten mukaisesti Käyttö VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. Kun ACM on lisätty järjestelmään, sen mukana toimitetaan sulattajan lisäohjelmisto. HUOMAA: Ohjelmisto kuvataan yksityiskohtaisesti VersaBlue-sulattajan käsikirjassa. Huomautus moottorin ohjaimista Moottorin ohjainten jännitesyöttö aktivoituu samalla kuin lämmittimien. Lämmittimet voidaan kytkeä päälle ohjauspaneelin, Vakio I/O -rajapinnan, 7-päiväisen kellon tai Kenttäväylä tilassa kenttäväylän avulla. Huomautus servo-ohjaimista VAROITUS: Kun lämmittimet on kytketty pois päältä, odota 3 min ennen uutta päällekytkemistä.

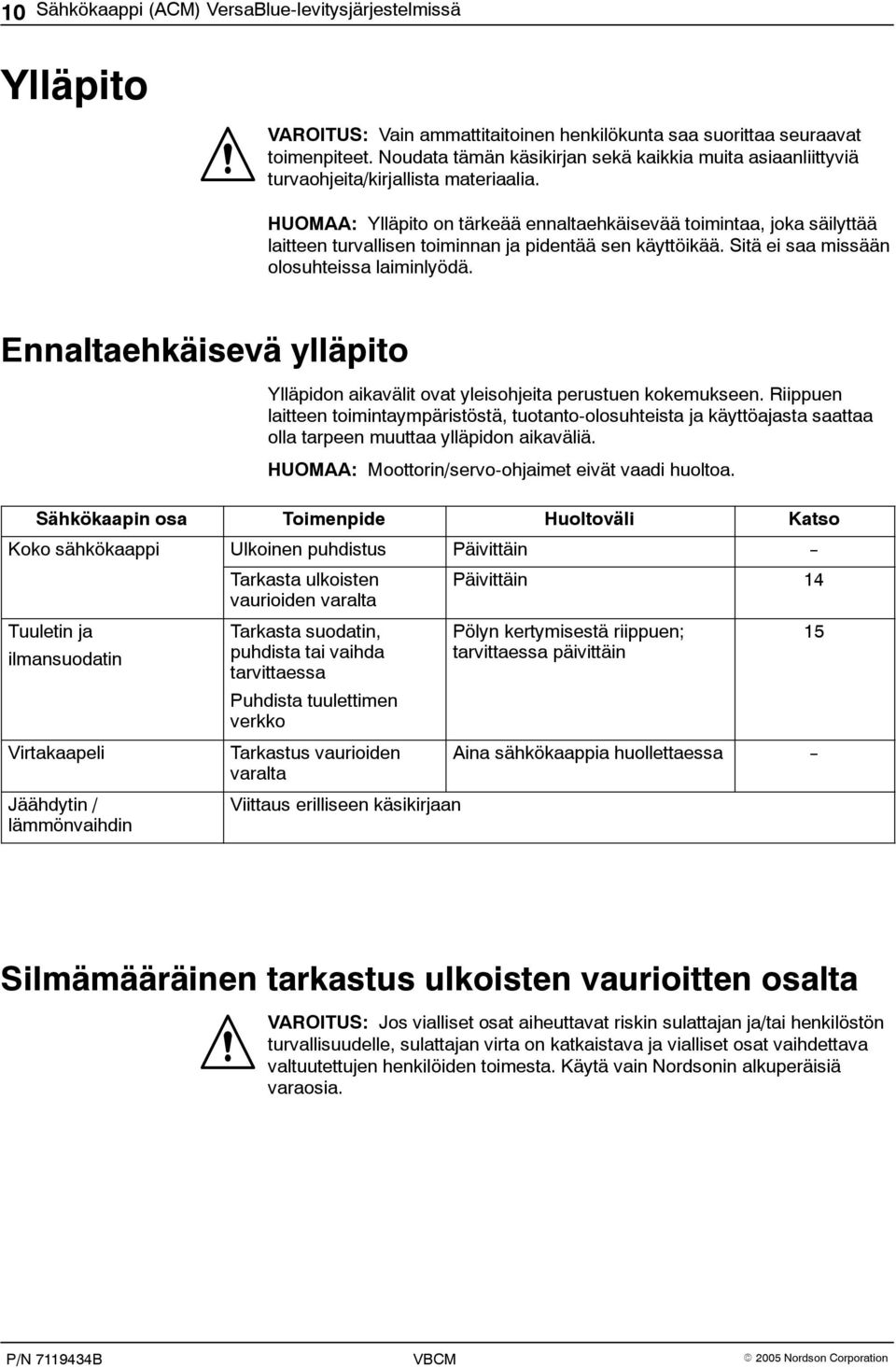

14 10 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Ylläpito VAROITUS: Vain ammattitaitoinen henkilökunta saa suorittaa seuraavat toimenpiteet. Noudata tämän käsikirjan sekä kaikkia muita asiaanliittyviä turvaohjeita/kirjallista materiaalia. HUOMAA: Ylläpito on tärkeää ennaltaehkäisevää toimintaa, joka säilyttää laitteen turvallisen toiminnan ja pidentää sen käyttöikää. Sitä ei saa missään olosuhteissa laiminlyödä. Ennaltaehkäisevä ylläpito Ylläpidon aikavälit ovat yleisohjeita perustuen kokemukseen. Riippuen laitteen toimintaympäristöstä, tuotanto-olosuhteista ja käyttöajasta saattaa olla tarpeen muuttaa ylläpidon aikaväliä. HUOMAA: Moottorin/servo-ohjaimet eivät vaadi huoltoa. Sähkökaapin osa Toimenpide Huoltoväli Katso Koko sähkökaappi Ulkoinen puhdistus Päivittäin -- Tarkasta ulkoisten Päivittäin 14 vaurioiden varalta Tuuletin ja Tarkasta suodatin, Pölyn kertymisestä riippuen; 15 ilmansuodatin puhdista tai vaihda tarvittaessa päivittäin tarvittaessa Puhdista tuulettimen verkko Virtakaapeli Jäähdytin / lämmönvaihdin Tarkastus vaurioiden varalta Aina sähkökaappia huollettaessa -- Viittaus erilliseen käsikirjaan Silmämääräinen tarkastus ulkoisten vaurioitten osalta VAROITUS: Jos vialliset osat aiheuttavat riskin sulattajan ja/tai henkilöstön turvallisuudelle, sulattajan virta on katkaistava ja vialliset osat vaihdettava valtuutettujen henkilöiden toimesta. Käytä vain Nordsonin alkuperäisiä varaosia.

15 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 11 Ilmansuodattimen puhdistus tai vaihto Suodattimet on puhdistettava tai vaihdettava, kertyneen pölyn määrästä riippuen. Likaisen suodattimen tunnistaa tummasta väristä. Puhdista suodatin ravistamalla. Tuulettimen verkot saatetaan joutua puhdistamaan päivittäin, pölyn kertymisestä riippuen. Kuva 5 Jäähdytin / lämmönvaihdin (erityisominaisuus) Viittaus valmistajan erilliseen käsikirjaan.

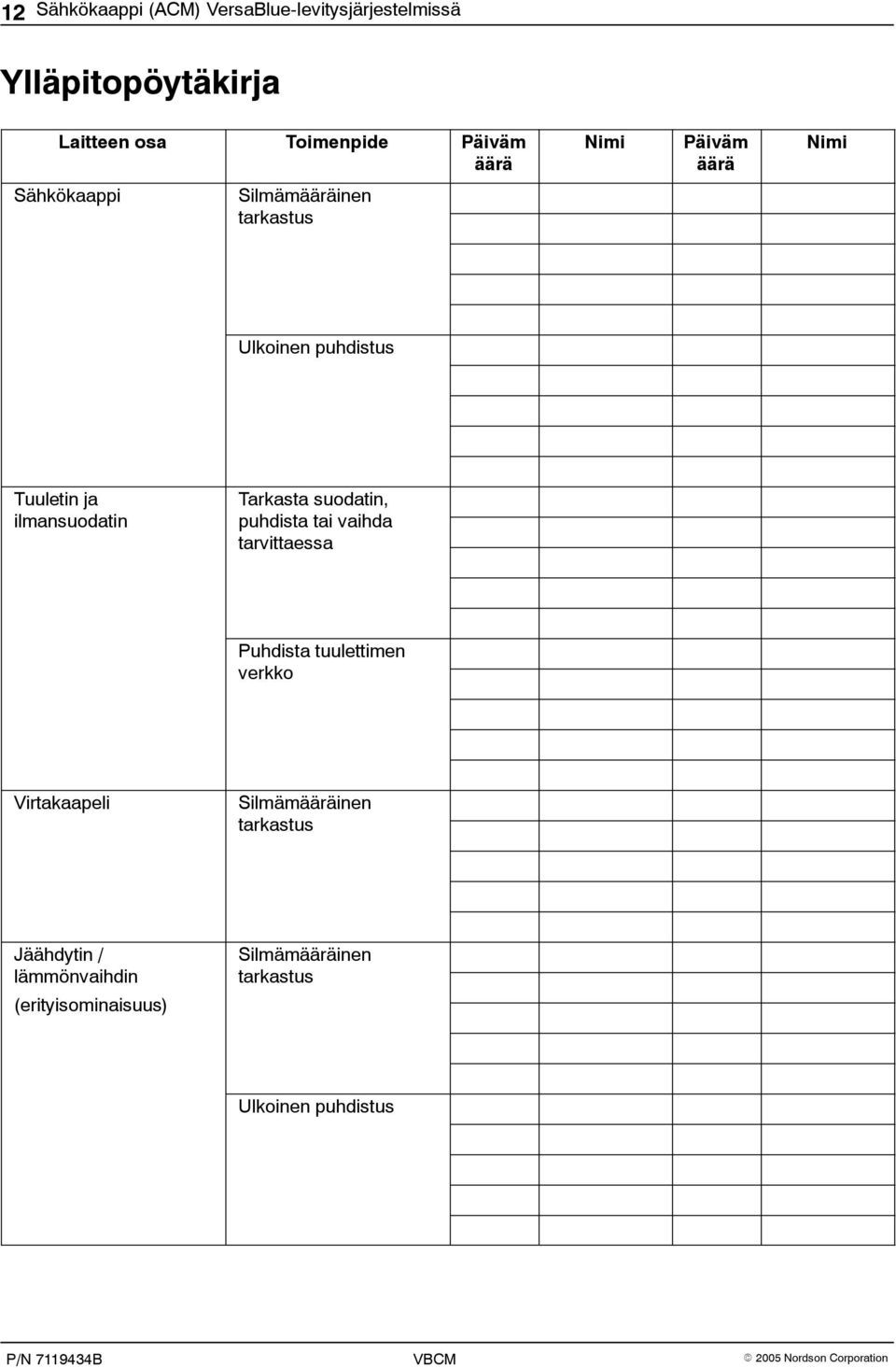

16 12 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Ylläpitopöytäkirja Laitteen osa Toimenpide Päiväm äärä Nimi Päiväm äärä Nimi Sähkökaappi Silmämääräinen tarkastus Ulkoinen puhdistus Tuuletin ja ilmansuodatin Tarkasta suodatin, puhdista tai vaihda tarvittaessa Puhdista tuulettimen verkko Virtakaapeli Silmämääräinen tarkastus Jäähdytin / lämmönvaihdin (erityisominaisuus) Silmämääräinen tarkastus Ulkoinen puhdistus

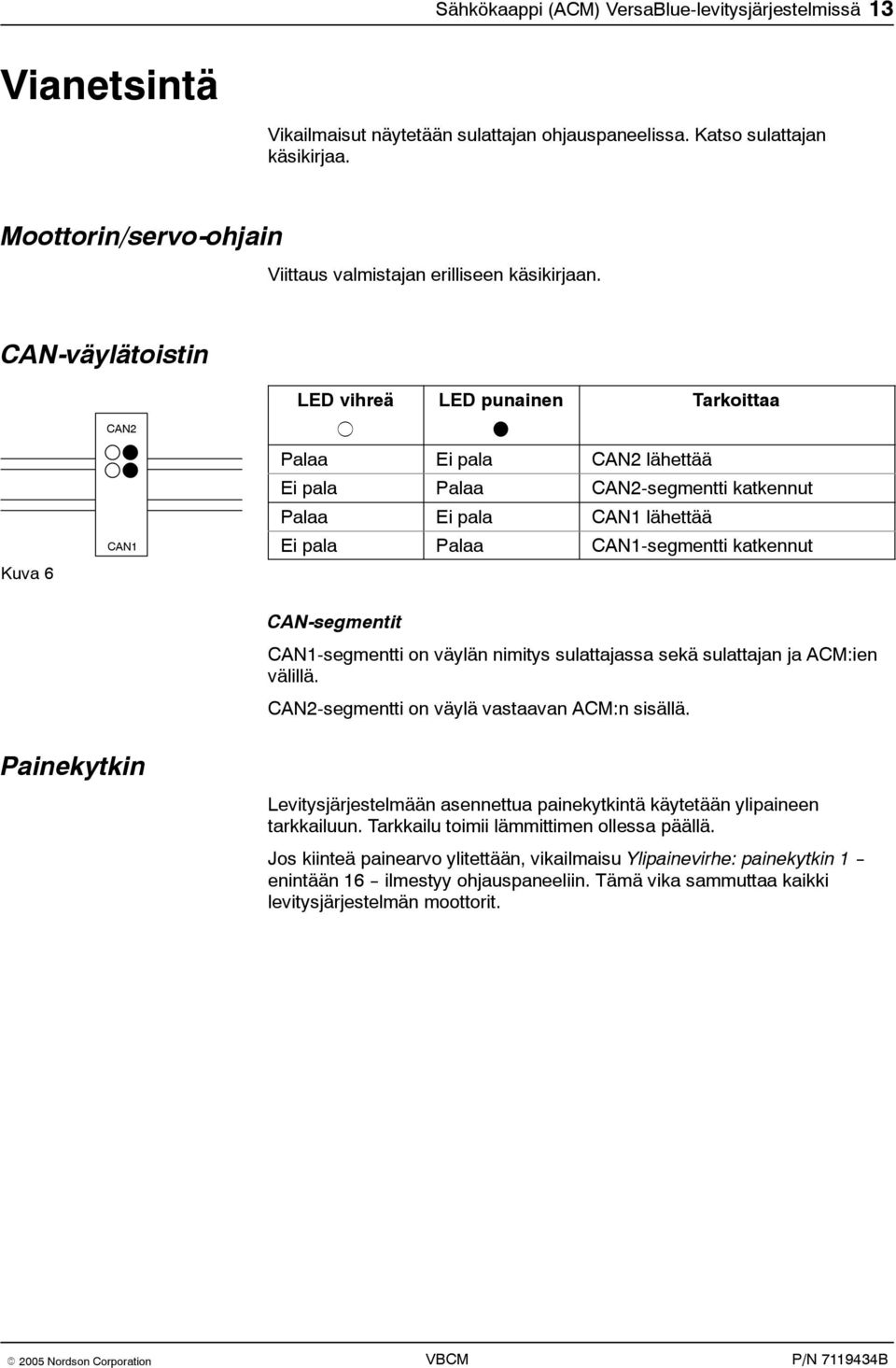

17 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 13 Vianetsintä Vikailmaisut näytetään sulattajan ohjauspaneelissa. Katso sulattajan käsikirjaa. Moottorin/servo-ohjain Viittaus valmistajan erilliseen käsikirjaan. CAN-väylätoistin Kuva 6 CAN2 CAN1 LED vihreä LED punainen Tarkoittaa Palaa Ei pala CAN2 lähettää Ei pala Palaa CAN2-segmentti katkennut Palaa Ei pala CAN1 lähettää Ei pala Palaa CAN1-segmentti katkennut CAN-segmentit CAN1-segmentti on väylän nimitys sulattajassa sekä sulattajan ja ACM:ien välillä. CAN2-segmentti on väylä vastaavan ACM:n sisällä. Painekytkin Levitysjärjestelmään asennettua painekytkintä käytetään ylipaineen tarkkailuun. Tarkkailu toimii lämmittimen ollessa päällä. Jos kiinteä painearvo ylitettään, vikailmaisu Ylipainevirhe: painekytkin 1 -- enintään ilmestyy ohjauspaneeliin. Tämä vika sammuttaa kaikki levitysjärjestelmän moottorit.

18 14 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Ethernet-kytkin (sulattaja) P1 / P2 DA/STAT Ethernet-kytkin on osa järjestelmää vain, jos ruutu 32 sulattajan konfigurointikoodissa ACM connectivity = 1 on asetettu. Se sijaitsee sulattajan sähkökaapin vasemmassa ovessa. LED Tarkoittaa P1 / P2 Palaa Syöttöjännite 1 / 2 olemassa (vihreä) Ei pala Syöttöjännite 1 / 2 on alle 9,6 V DA/STAT -- Porttikohtainen tieto 1-8 Palaa Linkki kunnossa (vihreä) Ei pala Ei linkkiä (keltainen) Vilkkuu Dataa vastaanotetaan Kuva 7 Korjaus ACM:n ja sulattajan osien vaihto-ohjeet löytyvät sulattajan käsikirjasta. ACM:n I/O-korttien vaihtaminen korttipaikkoihin VAROITUS: Älä muuta yksittäisten korttien järjestystä. Yksittäinen kortti voidaan vaihtaa toiminnaltaan samanlaiseen korttiin. Jos koko ACM:n I/O-kortti on kuitenkin vaihdettu, asetuspainiketta on painettava terävällä esineellä vähintään kahden sekunnin ajan, jotta uusi korttikokoonpano saadaan ladattua. Asetuspainike (nuoli) on kahden valitsimen välissä. Katso CAN-osoitteen ja siirtonopeuden asetukset jaksosta Tekninen erittely. Kuva 8

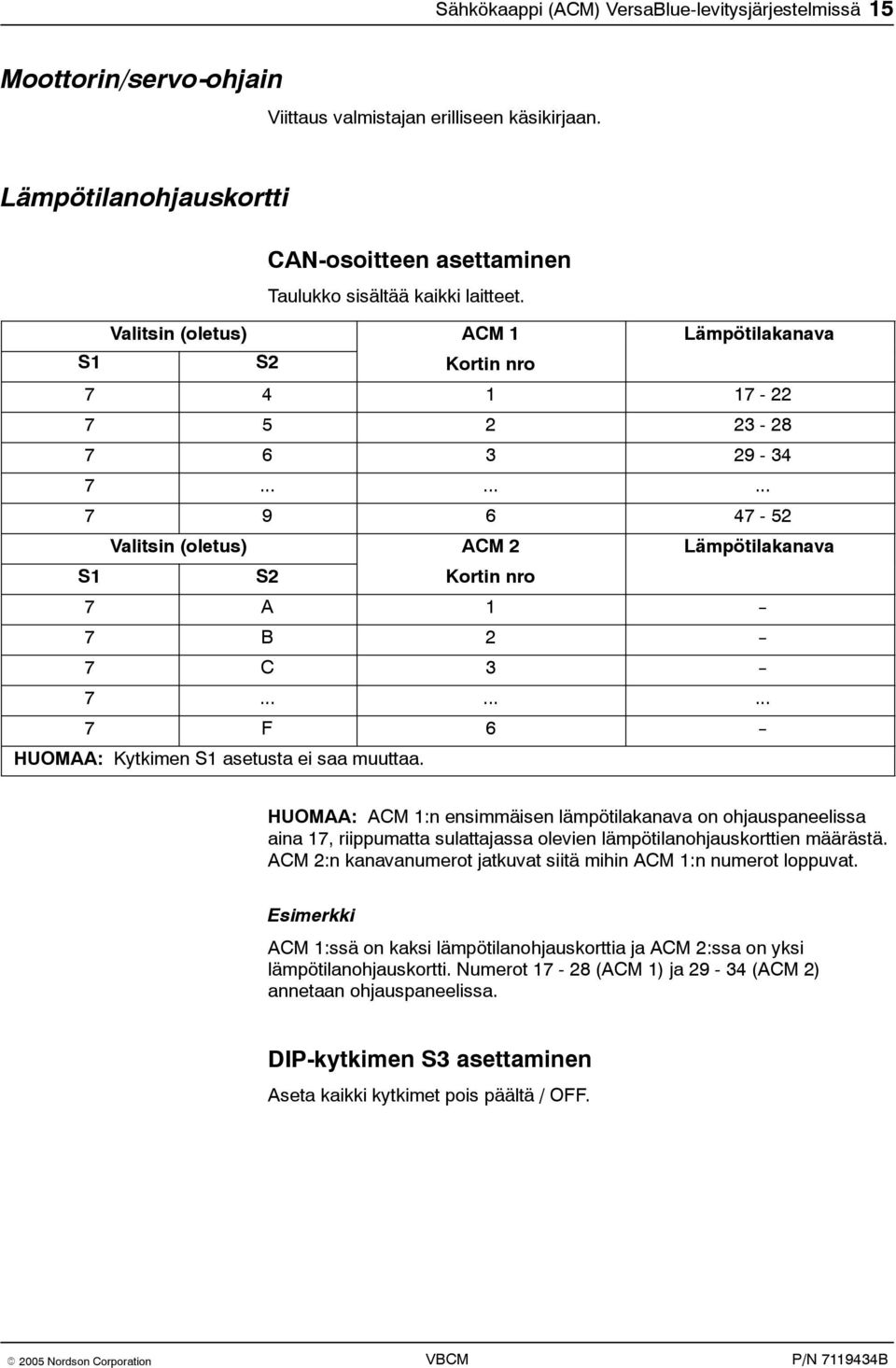

19 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 15 Moottorin/servo-ohjain Viittaus valmistajan erilliseen käsikirjaan. Lämpötilanohjauskortti CAN-osoitteen asettaminen Taulukko sisältää kaikki laitteet. Valitsin (oletus) ACM 1 Lämpötilakanava S1 S2 Kortin nro Valitsin (oletus) ACM 2 Lämpötilakanava S1 S2 Kortin nro 7 A B C F 6 -- HUOMAA: Kytkimen S1 asetusta ei saa muuttaa. HUOMAA: ACM 1:n ensimmäisen lämpötilakanava on ohjauspaneelissa aina 17, riippumatta sulattajassa olevien lämpötilanohjauskorttien määrästä. ACM 2:n kanavanumerot jatkuvat siitä mihin ACM 1:n numerot loppuvat. Esimerkki ACM 1:ssä on kaksi lämpötilanohjauskorttia ja ACM 2:ssa on yksi lämpötilanohjauskortti. Numerot (ACM 1) ja (ACM 2) annetaan ohjauspaneelissa. DIP-kytkimen S3 asettaminen Aseta kaikki kytkimet pois päältä / OFF.

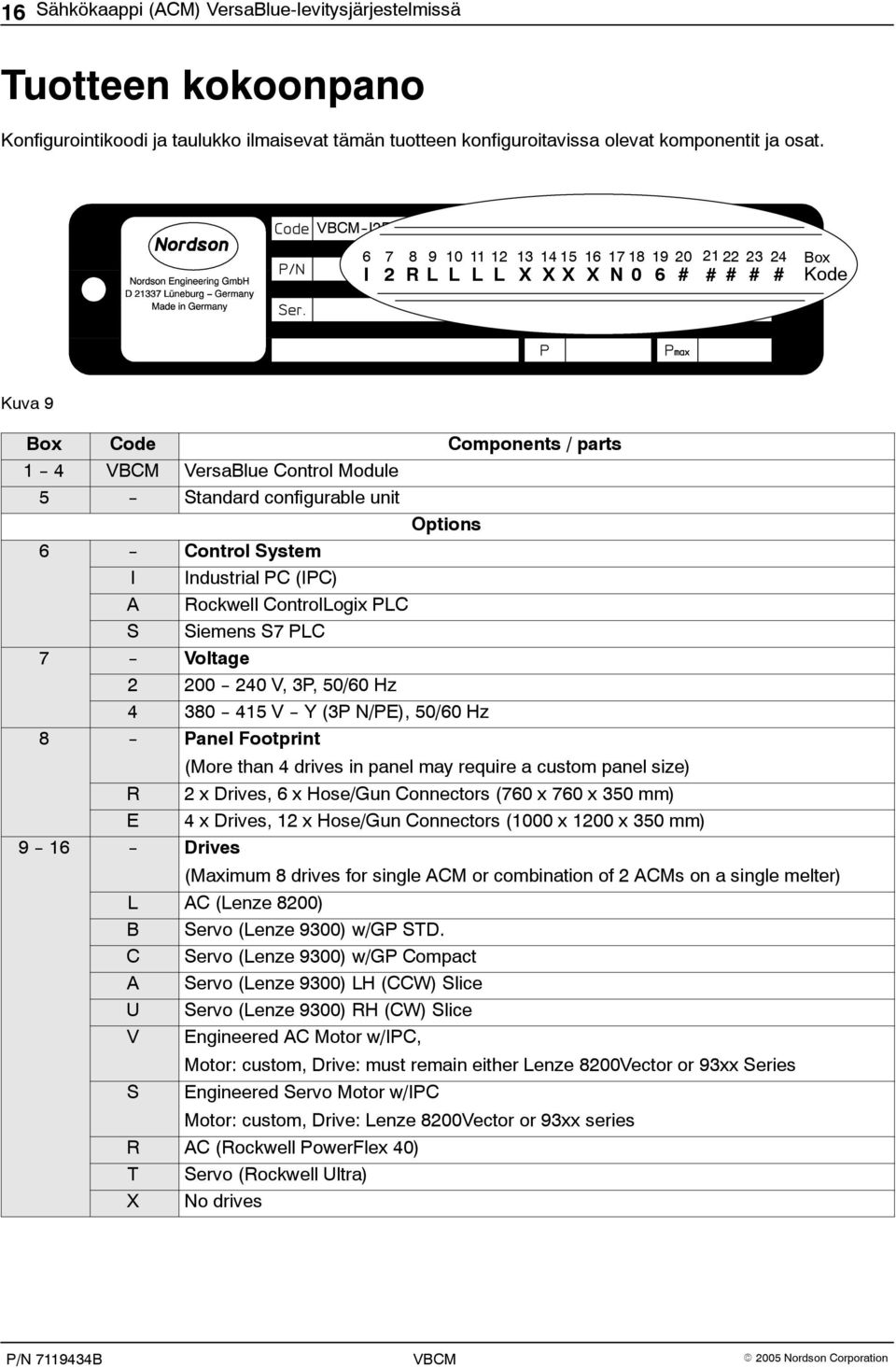

20 16 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Tuotteen kokoonpano Konfigurointikoodi ja taulukko ilmaisevat tämän tuotteen konfiguroitavissa olevat komponentit ja osat. --I2RLLLLXXXXN06##### 6 I R L L L L 13 X X X X N Box 6 # # # # # Kode Kuva 9 Box Code Components / parts 1--4 VersaBlue Control Module 5 -- Standard configurable unit Options 6 -- Control System I Industrial PC (IPC) A Rockwell ControlLogix PLC S Siemens S7 PLC 7 -- Voltage V, 3P, 50/60 Hz V -- Y (3P N/PE), 50/60 Hz 8 -- Panel Footprint (More than 4 drives in panel may require a custom panel size) R 2 x Drives, 6 x Hose/Gun Connectors (760 x 760 x 350 mm) E 4 x Drives, 12 x Hose/Gun Connectors (1000 x 1200 x 350 mm) Drives (Maximum 8 drives for single ACM or combination of 2 ACMs on a single melter) L AC (Lenze 8200) B Servo (Lenze 9300) w/gp STD. C Servo (Lenze 9300) w/gp Compact A Servo (Lenze 9300) LH (CCW) Slice U Servo (Lenze 9300) RH (CW) Slice V Engineered AC Motor w/ipc, Motor: custom, Drive: must remain either Lenze 8200Vector or 93xx Series S Engineered Servo Motor w/ipc Motor: custom, Drive: Lenze 8200Vector or 93xx series R AC (Rockwell PowerFlex 40) T Servo (Rockwell Ultra) X No drives

21 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä 17 Box Code Components / parts Options Temperature Sensor N Ni 120 P Pt 100 X No Temperature Temperature Channels (Maximum 24 zones for single ACM or 36 zones total when combining 2 ACMs on a single melter) 06 6 channels, 3 hose/gun connectors, IPC control only channels, 6 hose/gun connectors, IPC control only channels, 9 hose/gun connectors, IPC control only channels, 12 hose/gun connectors, IPC control only channels, 15 hose/gun connectors, IPC control only channels, 18 hose/gun connectors, IPC control only 8 8 channels, 4 hose/gun connectors, PLC control only channels, 8 hose/gun connectors, PLC control only channels, 12 hose/gun connectors, PLC control only channels, 16 hose/gun connectors, PLC control only XX No Temperature Channels Pressure Transducers ## Number of pressure XDCR (Maximum 16 XDCRs for single ACM or combination of 2 ACMs on a single melter) XX None Pressure Switches ## Number of pressure switches (Maximum 16 press. switches for single ACM or combination of 2 ACMs on a single melter) XX None Gun Solenoid Control # Gun Solenoid Control, per Drive, max. #8 X None

22 18 Sähkökaappi (ACM) VersaBlue-levitysjärjestelmissä Tekninen erittely Kotelointiluokka IP 54 ACM: CAN-osoite ja siirtonopeus DIP-kytkin Valitsin Kuva 10 ACM:n I/O-kortin yhdyskäytävän CAN-väylä H Valitsin (oletus) L ON A ACM kbit/s 0 B ACM kbit/s VAROITUS: Säädä asetuksia vain laitteiston virran ollessa katkaistuna. Älä muuta valitsimien asetuksia.
