1 LA kuvion ohjausjärjestelmä Käsikirja Finnish Painos 12/06 NORDSON BENELUX MAASTRICHT THE NETHERLANDS

2 This equipment is regulated by the European Union under WEEE Directive 2002/96/EC. See for information about how to properly dispose of this equipment. Tilausnumero P/N = Nordsonin tuotteiden tilausnumero Viittaus Tämä on tekijänoikeudellisesti suojattu Nordsonin julkaisu. Copyright 2006 Tämän asiakirjan osittainenkin kopiointi, painaminen toisaalla tai kääntäminen muille kielille on ilman Nordsonin etukäteen antamaa kirjallista lupaa kielletty. Nordson pidättää itsellään muutosoikeudet ilman ennakkoilmoitusta Kaikki oikeudet pidätetään. Tavaramerkit AccuJet, AeroCharge, AquaGuard, Asymtek, Automove, Autotech, Baitgun, Blue Box, CF, CanWorks, Century, Clean Coat, CleanSleeve, CleanSpray, Control Coat, Cross-Cut, Cyclo-Kinetic, Dispensejet, DispenseMate, Durafiber, Durasystem, Easy Coat, Easymove Plus, Econo-Coat, EFD, ETI, Excel 2000, Flex-O-Coat, FlexiCoat, Flexi-Spray, Flow Sentry, Fluidmove, FoamMelt, FoamMix, Helix, Heli-flow, Horizon, Hot Shot, Isocoil, Isocore, Iso-Flo, JR, KB30, Kinetix, Little Squirt, Magnastatic, MEG, Meltex, Microcoat, MicroSet, Millennium, Mini Squirt, Moist-Cure, Mountaingate, MultiScan, Nordson, OmniScan, OptiMix, Package of Values, Patternview, Plasmod, PluraFoam, Porous Coat, PowderGrid, Powderware, Prism, Pro-Flo, ProLink, Pro-Meter, Pro-Stream, PRX, RBX, Rhino, S. design stylized, Saturn, SC5, Seal Sentry, Select Charge, Select Coat, Select Cure, Slautterback, Smart-Coat, Solder Plus, Spectrum, Spray Squirt, Spraymelt, Super Squirt, Sure Coat, Tela-Therm, Trends, Tribomatic, UniScan, UpTime, Veritec, Versa-Coat, Versa-Screen, Versa-Spray, Walcom, Watermark ja When you expect more. ovat Nordson Corporationin rekisteröityjä tavaramerkkejä. AeroDeck, AeroWash, Apogee, ATS, Auto-Flo, AutoScan, BetterBook, Chameleon, CanNeck, Check Mate, Colormax, Control Weave, Controlled Fiberization, CoolWave, CPX, DuraBlue, Dura Coat, Dura Screen, Dry Cure, E-Nordson, EasyClean, Eclipse, Equi=Bead, ESP, Fill Sentry, Fillmaster, Gluie, icontrol, iflow, Ink-Dot, Iso-Flex, itrend, KVLP, Lacquer Cure, Maxima, MicroFin, MicroMax, Minimeter, Multifil, Origin, PermaFlo, PluraMix, Powder Pilot, Powercure, Primarc, ProBlue, Process Sentry, PurTech, Pulse Spray, Ready Coat, Select Series, Sensomatic, Shaftshield, SheetAire, Spectral, Spectronic, Speed Coat, Speedking, Spray Works, Summit, Sure Brand, Sure Clean, Sure Max, Swirl Coat, Tempus, ThruWave, Tracking Plus, Trade Plus, Universal, VersaBlue, Vista, Web Cure ja 2 Rings (Design) ovat Nordson Corporationin tavaramerkkejä. Windows on Microsoft Corporationinrekisteröity tavaramerkki. LA Nordson Corporation

3 Introduction O-1 Nordson International Europe Country Phone Fax Austria Belgium Czech Republic Denmark Hot Melt Finishing Finland France Germany Erkrath Lüneburg Nordson UV EFD Italy Netherlands Norway Hot Melt Poland Portugal Russia Slovak Republic Spain Sweden Switzerland United Kingdom Hot Melt Finishing Nordson UV Distributors in Eastern & Southern Europe DED, Germany Nordson Corporation All rights reserved NI_EN_M-0307

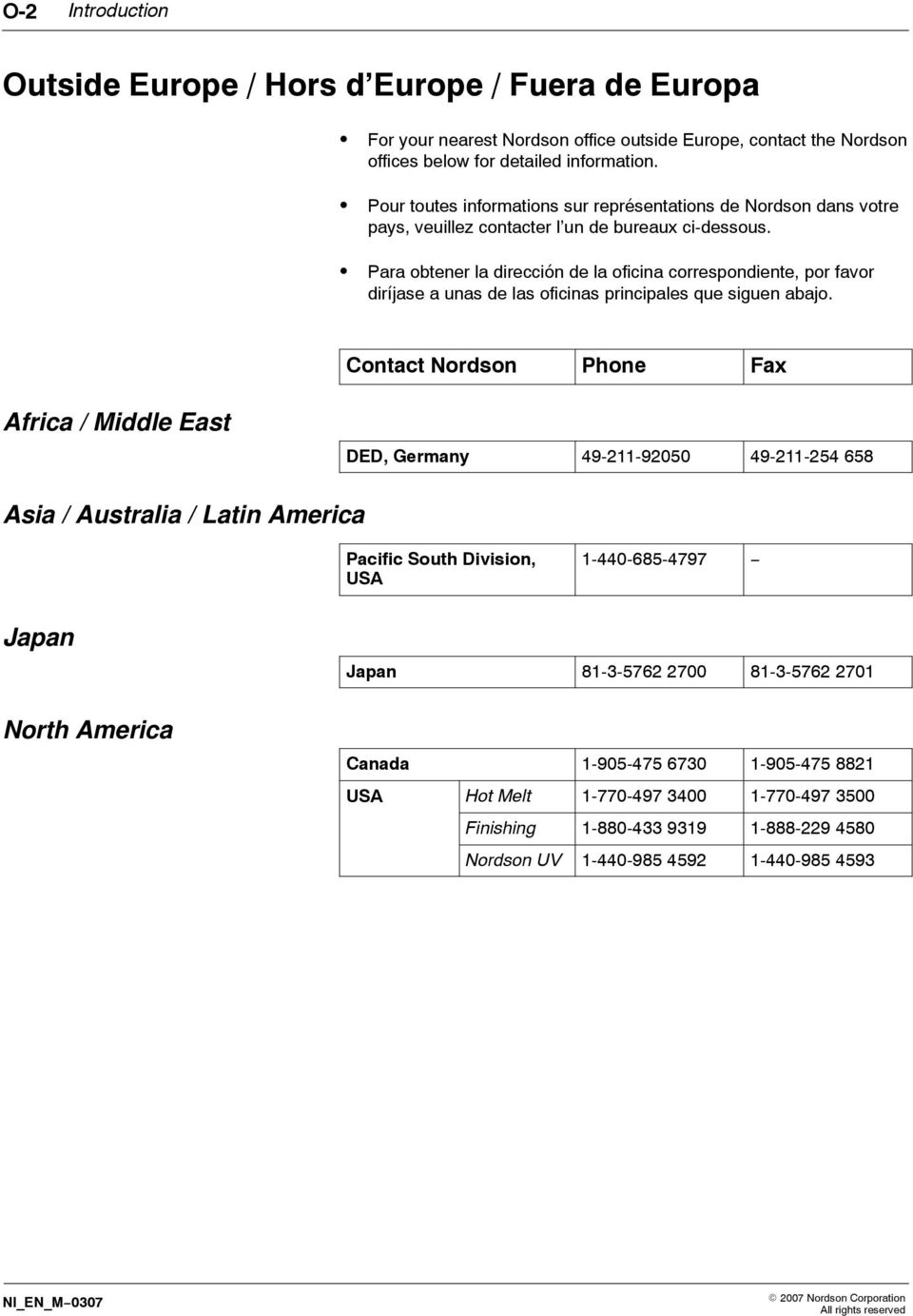

4 O-2 Introduction Outside Europe / Hors d Europe / Fuera de Europa For your nearest Nordson office outside Europe, contact the Nordson offices below for detailed information. Pour toutes informations sur représentations de Nordson dans votre pays, veuillez contacter l un de bureaux ci-dessous. Para obtener la dirección de la oficina correspondiente, por favor diríjase a unas de las oficinas principales que siguen abajo. Contact Nordson Phone Fax Africa / Middle East DED, Germany Asia / Australia / Latin America Pacific South Division, USA Japan North America Japan Canada USA Hot Melt Finishing Nordson UV NI_EN_M Nordson Corporation All rights reserved

5 sisällysluettelo I Sisällysluettelo Turvaohjeet Turvallisuussymbolit Laitteen omistajan velvollisuudet Tiedot turvallisuudesta Ohjeet, vaatimukset ja standardit Käyttäjien perehdyttäminen Alalla sovellettavat turvallisuusmenettelyt Laitteen aiottu käyttö Ohjeet ja turvallisuusviestit Asennusmenettelyt Käyttömenettelyt Ylläpito- ja korjausmenettelyt Tietoja laitteen turvallisuudesta Laitteen sammutus Yleiset turvallisuusvaroitukset Muut varotoimenpiteet Ensiapu Sähköturvallisuus Järjestelmän yleiskuvaus Järjestelmän kuvaus Järjestelmän ominaisuudet Ohjelmapäivitys Tekninen erittely Toimintaolosuhteet Fyysiset tiedot Teholähde Suorituskyky Etupaneeli Takapaneeli I/O-liittimien nastajärjestys Asennus Kuvionohjaimen tarvikepakkaus Kuvionohjaimen purkaminen pakkauksesta ja sijoittaminen Etätulopistoke Etälähtöpistoke Nordson Corporation LA 404-2

6 II sisällysluettelo Pikaohjelmointiohje Järjestelmän asetukset Oletusasetusten palauttaminen Käyttäjätila Asetustila Ylläpitotila Tuotantotiedot Liipaisun osoitus Liipaisu (1-4) konfigurointi Liipaisun asetukset (1-4) Paine 1 ja 2 asetukset Puhdistuspaine Kanavan ajuriasetus Kanavan kompensointi Vanatyyppi (Kanava 1-4) Ohjelmat (1-100) Varoitukset Kooderin skaalaus Hitaan nopeuden asetukset Järjest. asetukset Järjest. asetukset Kärkisulun asetukset Vianetsintä Perusvianetsinnän vuokaavio Varaosat Kuvionohjain Pistoolilähtöjen kaapelit Valokennojen kaapelit Kooderi Lisäosat Liitännät Sanasto Varoitukset Varusohjelman varoitukset Varusohjelman varoituskoodit A 1 A 1 A 2 LA Nordson Corporation

7 LA kuvion ohjausjärjestelmä 1 LA kuvion ohjausjärjestelmä Turvaohjeet Tämä jakso on luettava ennen laitteen käyttöä. Tämä jakso sisältää suosituksia ja käytäntöjä, jotka koskevat tämän käsikirjan käsittelemän tuotteen (jäljempänä laite ) turvallista asennusta, käyttöä ja ylläpitoa (jäljempänä käyttö ). Lisätietoja turvallisuudesta annetaan tehtäkohtaisten turvallisuusohjeiden muodossa kautta tämän käsikirjan. VAROITUS: Tässä käsikirjassa annettujen turvallisuusohjeiden, suositusten ja työsuojeluohjeiden noudattamatta jättäminen saattaa aiheuttaa loukkaantumisen, kuoleman ja/tai laite- tai omaisuusvahinkoja. Turvallisuussymbolit Seuraavia turvallisuussymboleja ja huomiosanoja käytetään kautta tämän käsikirjan varoittamaan lukijaa henkilövahingon vaarasta tai ilmaisemaan tilanteet, jotka voivat johtaa laite- tai omaisuusvahinkoihin. Kaikkia huomiosanoilla merkittyjä turvallisuusohjeita on ehdottomasti noudatettava. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena vakava loukkaantuminen tai hengenvaara. VAROITUS: Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena lievä tai keskivakava loukkaantuminen. VAROITUS: (Käytettynä ilman turvallisuussymbolia) Ilmaisee mahdollisen vaaratilanteen, josta voi olla seurauksena laite- tai omaisuusvahinkoja Nordson Corporation LA 404-2

8 2 LA kuvion ohjausjärjestelmä Laitteen omistajan velvollisuudet Laitteen omistajat ovat velvollisia ylläpitämään turvallisuusohjeistusta, varmistamaan että kaikkia laitteen käyttöä koskevia ohjeita ja viranomaismääräyksiä noudatetaan, sekä perehdyttämään kaikki laitteen potentiaaliset käyttäjät tehtäviinsä. Tiedot turvallisuudesta Tutki ja omaksu kaikki turvallisutta koskevat tietolähteet, mukaan lukien omistajakohtaiset turvallisuusmenettelyt, alan hyväksytyt käytännöt, viranomaismääräykset, sulatemateriaalin valmistajan ilmoittamat tuotetiedot sekä tämä käsikirja. Turvallisuutta koskevat tiedot on annettava laitteen käyttäjien ulottuville viranomaismääräysten mukaisella tavalla. Lisätietoja antavat turvallisuusasioita käsittelevät viranomaiset. Kaikki turvallisuuteen liittyvät tiedot, mukaan lukien laitteisiin kiinnitetyt turvallisuustarrat, on pidettävä aina lukukelpoisessa kunnossa. Ohjeet, vaatimukset ja standardit Varmista, että laitetta käytetään tämän käsikirjan, käyttöä säätelevien lakien ja määräysten sekä alan hyväksyttyjen käytäntöjen mukaisella tavalla. Hanki tarvittaessa organisaatiosi suunnittelu- tai turvallisuusosaston tai vastaavan tahon hyväksyntä ennen laitteen asennusta ja käyttöönottoa. Hanki asianmukaiset pelastus- ja ensiapuvälineet. Tee turvallisuustarkastuksia, joilla varmistetaan vaadittujen menettelyjen noudattaminen. Arvioi turvallisuuskäytännöt ja -menettelyt uudelleen aina kun prosessiin tai laitteisiin tehdään muutoksia. LA Nordson Corporation

9 LA kuvion ohjausjärjestelmä 3 Käyttäjien perehdyttäminen Laitteen omistajat ovat velvollisia varmistamaan, että käyttäjät: Saavat asianmukaisen koulutuksen työtehtäviinsä viranomaismääräysten ja alan hyväksyttyjen käytäntöjen mukaisella tavalla Tuntevat laitteen omistajan turvallisuus- ja tapaturmantorjuntakäytännöt ja -menettelyt Saavat laite- ja tehtäväkohtaisen koulutuksen pätevältä henkilöltä HUOMAA: Nordson voi tarjota laitekohtaista asennus-, käyttö- ja ylläpitokoulutusta. Lisätietoa saat Nordsonin edustajilta Omaavat teollisuuden ja erikoisalan vaatiman ammattitaidon sekä riittävän kokemuksen työtehtäviinsä Ovat fyysisesti kykeneviä suoriutumaan työtehtävistään eivätkä ole minkään henkistä tai ruumiillista suorituskykyä heikentävän aineen vaikutuksen alaisia Alalla sovellettavat turvallisuusmenettelyt Seuraavat turvallisuuteen liittyvät menettelyt koskevat laitteen käyttöä tässä käsikirjassa kuvattavalla tavalla. Annetut tiedot eivät ole kaikenkattavia turvallisuusmenettelyjä, vaan edustavat alan hyväksyttyjä turvallisuuskäytäntöjä vastaavissa sovelluksissa ilmeviä riskejä vastaan. Laitteen aiottu käyttö Laitetta saa käyttää vain tässä käsikirjassa kuvattuun tarkoitukseen ja ilmoitettujen raja-arvojen puitteissa. Laitteisiin ei saa tehdä muutoksia. Yhteensopimattomia materiaaleja tai hyväksymättömiä oheislaitteita ei saa käyttää. Ota yhteys Nordsonin edustajaan, jos tarvitset lisätietoja materiaalien yhteensopivuudesta tai muiden kuin standardimallisten oheislaitteiden käytöstä. Ohjeet ja turvallisuusviestit Lue ja noudata tässä käsikirjassa sekä muussa kirjallisessa materiaalissa annettuja ohjeita. Tutustu laitteisiin kiinnitettyjen turvaohjetarrojen ja -lipukkeiden sijaintiin ja merkitykseen. Katso kohtaa Turvaohjetarrat ja -lipukkeet tämän jakson lopussa. Jos olet epävarma laitteen käytöstä, kysy lisäohjeita Nordsonin edustajalta Nordson Corporation LA 404-2

10 4 LA kuvion ohjausjärjestelmä Asennusmenettelyt Laite on asennettava tämän käsikirjan ohjeiden sekä oheislaitteiden käsikirjoissa annettujen ohjeiden mukaisesti. Varmista, että laite sopii teknisiltä arvoiltaan tulevaan käyttöympäristöönsä ja etteivät sulatemateriaalin käsittelyominaisuudet aiheuta vaarallisen ympäristön muodostumista. Katso lisätietoja sulatemateriaalin käyttöturvallisuustiedotteesta (MSDS). Jos vaadittu asennuskokoonpano ei ole asennusohjeiden mukainen, kysy lisäohjeita Nordsonin edustajalta. Sijoita laite käytön kannalta turvallisesti. Noudata etäisyysvaatimuksia laitteen ja muiden kohteiden välillä. Asenna virransyöttöihin lukittavat erotuskytkimet, jotta laite ja itsenäisesti jännitteen saavat oheislaitteet pystytään erottamaan jännitelähteistä. Maadoita kaikki laitteet huolellisesti. Kysy mahdolliset erityisvaatimukset rakennusmääräyksistä vastaavalta laitokselta. Varmista, että laitteet suojataan oikeantyyppisillä ja oikean kokoisilla sulakkeilla. Kysy lisätietoja sovellettavista vaatimuksista asennusmääräyksiä tai -tarkastuksia käsittelevältä viranomaiselta. Käyttömenettelyt Tutustu kaikkien turvalaitteiden ja merkkivalojen sijaintiin ja toimintaan. Varmista, että laitteet, mukaan lukien kaikki turvalaitteet (suojat, lukitukset jne.), ovat hyvässä toimintakunnossa ja vaadittavat ympäristöolosuhteet ovat olemassa. Työtehtävissä on käytettävä niiden edellyttämiä henkilökohtaisia suojaimia (PPE). Katso lisätietoja tarvittavista suojaimista kappaleesta Tietoja laitteen turvallisuudesta tai sulatemateriaalin valmistajan ohjeista sekä käyttöturvallisuustiedotteesta. Älä käytä laitetta, jos siinä on toimintahäiriö tai siinä ilmenee merkkejä mahdollisesta toimintahäiriöstä. LA Nordson Corporation

11 LA kuvion ohjausjärjestelmä 5 Ylläpito- ja korjausmenettelyt Suorita määräaikaiset huoltotoimenpiteet tässä käsikirjassa kuvattavin väliajoin. Vapauta hydraulinen ja pneumaattinen paine järjestelmästä aina ennen huoltotöitä. Kytke laite ja kaikki oheislaitteet jännittettömiksi aina ennen huoltotöitä. Käytä vain uusia tai tehdaskunnostettuja varaosia. Valmistajan ohjeet sekä puhdistusaineiden mukana tuleva käyttöturvallisuustiedote (MSDS) on luettava ja niitä on noudatettava. HUOMAA: Nordsonin myymien puhdistusaineiden käyttöturvallisuustiedotteet ovat saatavana osoitteesta tai soittamalla Nordsonin edustajalle. Varmista kaikkien turvalaitteiden oikea toiminta ennen laitteen käyttöönottoa huollon jälkeen. Puhdistusaineiden jäänteet ja muut prosessista jäävät jätemateriaalit on hävitettävä viranomaismääräysten mukaisella tavalla. Katso lisätietoja käyttöturvallisuustiedotteesta tai ota yhteys asiaa käsittelevään viranomaiseen. Pidä laitteen turvaohjetarrat puhtaina. Vaihda kuluneet tai vaurioituneet tarrat. Tietoja laitteen turvallisuudesta Nämä laitteiden turvallisuutta koskevat tiedot soveltuvat seuraaville Nordsonin laitetyypeille: kuumasulatemateriaalin ja kylmäliiman levityslaitteet ja niihin liittyvät varusteet kuvionohjaimet, ajastimet, tunnistus- ja varmistusjärjestelmät sekä kaikki valinnaiset prosessinohjauslaitteet Laitteen sammutus Monien tässä käsikirjassa kuvattujen menettelyjen suorittaminen edellyttää, että laite on ensin sammutettu. Sammutuksen aste riippuu käytettävän laitteen tyypistä ja suoritettavasta toimenpiteestä. Tarvittaessa sammutusohjeet on kuvattu toimenpiteen kuvauksen alussa. Sammutuksen asteet ovat: Järjestelmän hydraulisen paineen poisto Vapauta järjestelmän hydraulinen paine kokonaan ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Katso sulattajakohtaiset hydraulisen paineen vapauttamisohjeet laitekohtaisesta käsikirjasta Nordson Corporation LA 404-2

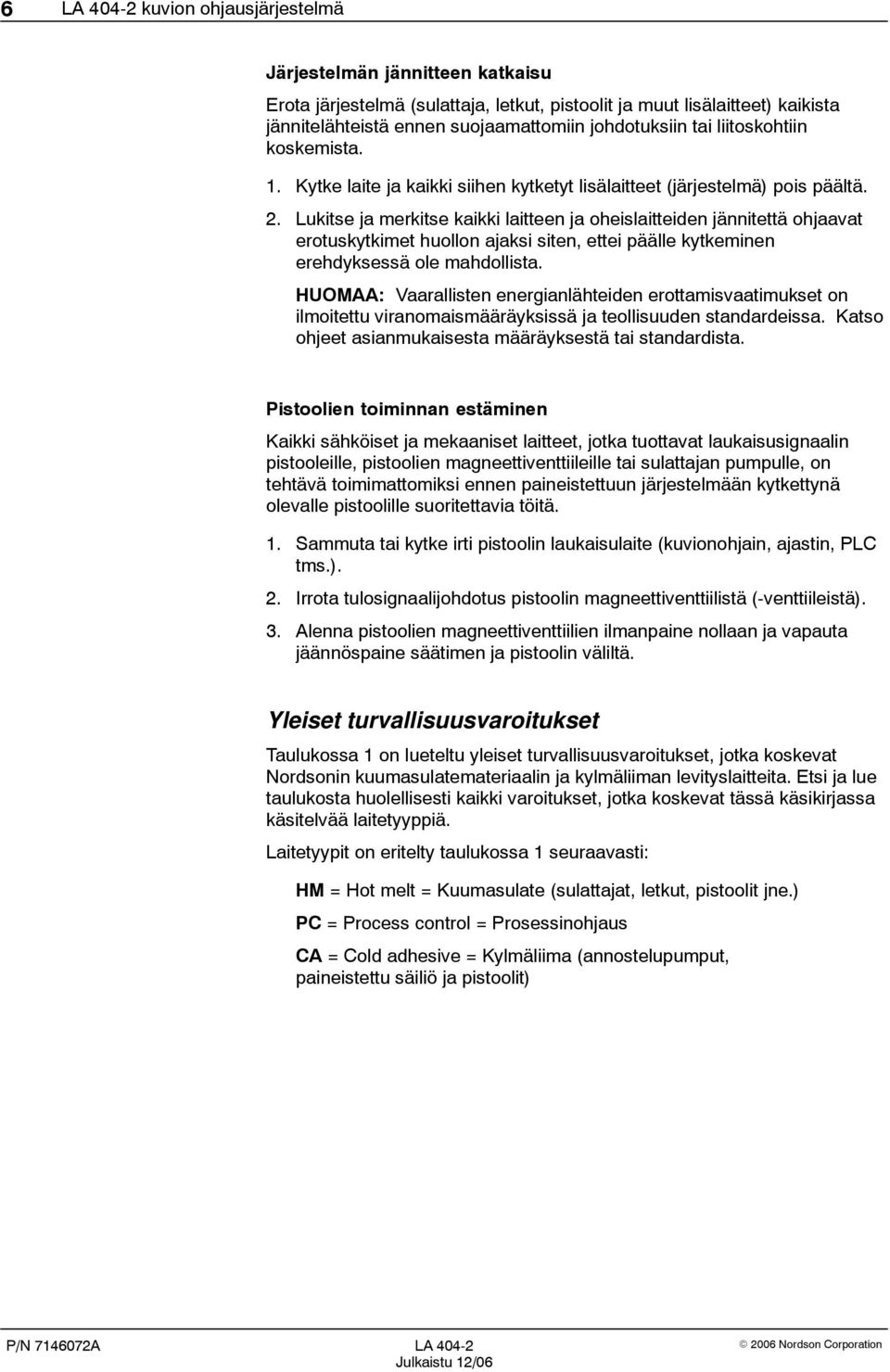

12 6 LA kuvion ohjausjärjestelmä Järjestelmän jännitteen katkaisu Erota järjestelmä (sulattaja, letkut, pistoolit ja muut lisälaitteet) kaikista jännitelähteistä ennen suojaamattomiin johdotuksiin tai liitoskohtiin koskemista. 1. Kytke laite ja kaikki siihen kytketyt lisälaitteet (järjestelmä) pois päältä. 2. Lukitse ja merkitse kaikki laitteen ja oheislaitteiden jännitettä ohjaavat erotuskytkimet huollon ajaksi siten, ettei päälle kytkeminen erehdyksessä ole mahdollista. HUOMAA: Vaarallisten energianlähteiden erottamisvaatimukset on ilmoitettu viranomaismääräyksissä ja teollisuuden standardeissa. Katso ohjeet asianmukaisesta määräyksestä tai standardista. Pistoolien toiminnan estäminen Kaikki sähköiset ja mekaaniset laitteet, jotka tuottavat laukaisusignaalin pistooleille, pistoolien magneettiventtiileille tai sulattajan pumpulle, on tehtävä toimimattomiksi ennen paineistettuun järjestelmään kytkettynä olevalle pistoolille suoritettavia töitä. 1. Sammuta tai kytke irti pistoolin laukaisulaite (kuvionohjain, ajastin, PLC tms.). 2. Irrota tulosignaalijohdotus pistoolin magneettiventtiilistä (-venttiileistä). 3. Alenna pistoolien magneettiventtiilien ilmanpaine nollaan ja vapauta jäännöspaine säätimen ja pistoolin väliltä. Yleiset turvallisuusvaroitukset Taulukossa 1 on lueteltu yleiset turvallisuusvaroitukset, jotka koskevat Nordsonin kuumasulatemateriaalin ja kylmäliiman levityslaitteita. Etsi ja lue taulukosta huolellisesti kaikki varoitukset, jotka koskevat tässä käsikirjassa käsitelvää laitetyyppiä. Laitetyypit on eritelty taulukossa 1 seuraavasti: HM = Hot melt = Kuumasulate (sulattajat, letkut, pistoolit jne.) PC = Process control = Prosessinohjaus CA = Cold adhesive = Kylmäliima (annostelupumput, paineistettu säiliö ja pistoolit) LA Nordson Corporation

13 LA kuvion ohjausjärjestelmä 7 Laitetyyppi HM Taulukko 1 Yleiset turvallisuusvaroitukset Varoitus VAROITUS: Vaarallisia höyryjä! Ennen kuin prosessoit polyuretaani-reaktiivisia (PUR) kuumasulatteita tai liuotinpohjaisia materiaaleja niiden kanssa yhteensopivan Nordson-sulattajan avulla, lue materiaalin käyttöturvallisuustiedote (MSDS). Varmista, etteivät materiaalin prosessointilämpötila ja leimahduspiste ylity, ja että kaikki vaatimukset turvallisesta käsittelystä, ilmanvaihdosta, ensiavusta ja henkilökohtaisista suojaimista täyttyvät. Käyttöturvallisuustiedotteen vaatimusten noudattamatta jättäminen voi aiheuttaa loukkaantumisen tai kuoleman. HM VAROITUS: Reaktiivista materiaalia! Älä koskaan puhdista alumiiniosia äläkä huuhtele Nordsonin laitteita halogenoiduilla hiilivetyliuoksilla. Nordsonin sulattajat ja pistoolit sisältävät alumiiniosia, jotka saattavat reagoida rajusti halogenoitujen hiilivetyliuosten kanssa. Halogenoitujen hiilivetyliuosten käyttö Nordsonin laitteiden yhteydessä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA VAROITUS: Järjestelmässä on painetta! Vapauta järjestelmän hydraulinen paine ennen yhdenkään hydraulisen liitoksen tai sulun avaamista. Hydraulisen paineen vapauttamisen laiminlyönnistä voi olla seurauksena kuumasulatteen tai kylmäliiman hallitsematon vapautuminen ja sen seurauksen henkilövahinko. HM VAROITUS: Sulatemateriaalia! Sulatemateriaalia sisältäviä laitteita huollettaessa on käytettävä kasvosuojainta, suojavaatetusta ja lämmöltä suojaavia käsineitä. Sulatemateriaali voi aiheuttaa palovammoja vielä jähmettyneenäkin. Asianmukaisten henkilökohtaisten suojavarusteiden käytön laiminlyöminen voi aiheuttaa loukkaantumisen. Jadkoa Nordson Corporation LA 404-2

14 8 LA kuvion ohjausjärjestelmä Yleiset turvallisuusvaroitukset (jatkoa) Taulukko 1 Yleiset turvallisuusvaroitukset (jatkoa) Laitetyyppi HM, PC Varoitus VAROITUS: Laite käynnistyy automaattisesti! Automaattisten kuumasulatepistoolien ohjaamiseen käytetään etälaukaisulaitteita. Ennen toiminnassa olevalle pistoolille tai sen lähellä suoritettavia töitä on estettävä pistoolin laukaisulaitteen toiminta ja katkaistava ilmansyöttö pistoolin magneettiventtiil(e)ille. Pistoolin laukaisulaitteen toiminnan estämisen ja magneettiventtiili(e)n ilmansyötön katkaisun laiminlyönnistä voi olla seurauksena loukkaantuminen. HM, CA, PC VAROITUS: Sähköiskuvaara! Vaikka laite on kytketty pois päältä ja erotettu sähköisesti erotuskytkimellä, se voi silti olla kytkettynä jännitteisiin oheislaitteisiin. Kytke laite ja kaikki oheislaitteet pois päältä ja erota ne sähköisesti aina ennen huoltotöitä. Oheislaitteiden jännitteen asianmukaisen katkaisun laiminlyöminen ennen huoltotöitä voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Tulipalo- tai räjähdysvaara! Nordsonin sulatemateriaalilaitteita ei ole suunniteltu räjähdysvaaralliseen ympäristöön eikä niitä saa käyttää sellaisten liuotinpohjaisten liimojen kanssa, jotka saattavat prosessin aikana kehittää räjähdysvaarallisen ympäristön. Katso liiman prosessiominaisuudet ja -rajoitukset sen käyttöturvallisuustiedotteesta. Ei-yhteensopivien liuotinpohjaisten liimojen käyttö tai liuotinpohjaisten liimojen virheellinen prosessointi voi aiheuttaa loukkaantumisen tai kuoleman. HM, CA, PC VAROITUS: Vain koulutettu ja kokenut henkilökunta saa käyttää tai huoltaa laitetta. Kouluttamattoman tai kokemattoman henkilöstön suorittama laitteen käyttö tai huolto voi aiheuttaa loukkaantumisen tai kuoleman joko käyttäjille itselleen tai ulkopuolisille henkilöille, ja laite saattaa vaurioitua. Jadkoa... LA Nordson Corporation

15 LA kuvion ohjausjärjestelmä 9 Laitetyyppi HM Varoitus VAROITUS: Kuumia pintoja! Vältä koskemasta pistoolien, letkujen ja sulattajan tiettyjen komponenttien kuumiin metallipintoihin. Jos kosketusta ei voida välttää, käytä lämmöltä suojaavia käsineitä ja suojavaatetusta kuumien osien lähellä työskennellessäsi. Kuumiin metalliosiin koskettaminen voi aiheuttaa loukkaantumisen. HM VAROITUS: Osa Nordsonin sulattajista on suunniteltu erityisesti polyuretaani-reaktiivisen (PUR) kuumasulatemateriaalin prosessointia varten. PUR-materiaalin prosessointi muulla kuin erityisesti sitä varten suunnitellulla laitteistolla voi aiheuttaa laitevaurion tai kuumasulatteen reaktion ennenaikaisen käynnistymisen. Kysy lisätietoja Nordsonin edustajalta, jos olet epävarma laitteen sopivuudesta PUR-materiaalin prosessointiin. HM, CA VAROITUS: Ennen puhdistus- tai huuhteluaineen käyttöä laitteessa tai sen yhteydessä, lue aina sen valmistajan ohjeet sekä aineen mukana toimitettu käyttöturvallisuustiedote (MSDS). Jotkut puhdistusaineet voivat reagoida odottamattomasti kuumasulatemateriaalin tai kylmäliiman kanssa, jolloin seurauksena on laitevaurio. HM VAROITUS: Nordsonin kuumasulatelaitteet on testattu tehtaalla Nordson Type R-nesteellä, joka sisältää polyesteri-adipaattiplastisointiainetta. Tietyt kuumasulatemateriaalit voivat reagoida Type R-nesteen kanssa ja muodostaa kiinteää kumimaista ainetta, joka voi tukkia laitteen. Varmista ennen laitteen käyttöä, että kuumasulatemateriaali on yhteensopivaa Type R-nesteen kanssa. Muut varotoimenpiteet Älä käytä kuumasulatemateriaalijärjestelmän osien lämmittämiseen avotulta. Tarkasta korkeapaineletkut päivittäin liiallisen kuluneisuuden, vaurioiden ja vuotojen varalta. Älä koskaan suuntaa kädessä pidettävää pistoolia itseäsi tai muita kohti. Kiinnitä kädessä pidettävät pistoolit asianmukaisiin ripustuskohtiinsa Nordson Corporation LA 404-2

16 10 LA kuvion ohjausjärjestelmä Ensiapu Jos sulatemateriaalia joutuu iholle: 1. ÄLÄ yritä poistaa sulaa sulatemateriaalia iholta. 2. Upota kohta heti puhtaaseen, kylmään veteen, kunnes sulatemateriaali jäähtyy. 3. ÄLÄ yritä poistaa jähmettynyttä sulatemateriaalia iholta. 4. Vakavissa palovammatapauksissa on hoidettava mahdollinen sokkitila. 5. Välitön lääkärihoito on tarpeen. Anna sulatemateriaalin käyttöturvallisuustiedote (MSDS) hoitohenkilöstölle. Sähköturvallisuus VAROITUS: Sähköiskun vaara. Varoituksen huomioimatta jättäminen saattaa aiheuttaa loukkaantumisen ja/tai laitteen ja sen lisävarusteiden vahingoittumisen. VAROITUS: Irrota laite verkkojännitteestä. LA Nordson Corporation

17 LA kuvion ohjausjärjestelmä 11 Järjestelmän yleiskuvaus LA kuvion ohjausjärjestelmä generoi signaalit, joiden ohjaamana liima saadaan annosteltua tarkasti tuotantolinjan nopeuden vaihdellessa. Järjestelmä tarkkailee tuotantolinjan nopeutta pulssikooderin avulla. Kuvionohjain tunnistaa tuotantolinjalla liikkuvan tuotteen valokennolla ja aktivoi liimapistoolit, jotka annostelevat ohjelmoidun kuvion. O651 Kuva 1 LA kuvion ohjausjärjestelmä Järjestelmän kuvaus Kuvionohjain on nelikanavainen, neljään liipaisuetäisyyteen perustuva laite, joka pystyy antamaan signaalit sähkötoimisille ja pneumaattisille pistooleille tuotantolinjan nopeuden ollessa enintään 600 m/min. Siinä on sisäiset pääteasteet, jotka voivat ohjata pistooleja kuten LA 820, LA 844, LA 822 ja 24 V DC pneumaattiset pistoolit kuumasulatemateriaalia ja kulmäliimaa käytettäessä. Kuvionohjain on ohjelmoitavissa monirivisen valikko-ohjatun LCD-näytön (nestekidenäytön) avulla. Siinä on kolme ohjelmointitilaa Ylläpito, Asetus ja Käyttäjä. Ylläpito-tilaa käytetään alkuasetuksiin, kun kuvionohjain asennetaan ensimmäisen kerran. Asetus-tilaa käytetään uuden ohjelman luomiseen tuotteen vaihtuessa. Käyttäjä-tila mahdollistaa perustoimintojen käytön valitussa ohjelmassa Nordson Corporation LA 404-2

18 12 LA kuvion ohjausjärjestelmä Järjestelmän ominaisuudet Konfiguroi itsensä virtaa kytkettäessä LCD ohjelmointi-/asetusvalikkonäyttö Kuvionohjaimen käyttöjärjestelmän ohjelma mahdollistaa ohjelmapäivitysten tekemisen sähköisesti kentällä tietokoneen sarjaportin kautta Pystyy tallentamaan jopa 100 ohjelmaa Mahdollisuus dynaamiseen ohjelmaparametrien muuttamiseen kuvionohjaimen toiminnan aikana Tarkkailee vika- ja varoitustilanteita Pistoolit annostelevat enintään neljä vanaa. Mahdolliset vanatyypit: normaali, jatkuva, autospot, piste, satunnainen vana ja satunnainen piste. Neljä kanavaa, enintään kaksi pistoolia / kanava Jokaisessa kanavassa on pääteasete, joka pystyy ohjaamaan kahta pistoolia samanaikaisesti Muuntaa automaattisesti liimaviivakuviot muiksi vanatyypeiksi Koneen nopeuden, työtahdin ja kokonaismäärän laskurin digitaalinäyttö Ohjelmoitava pistoolien kompensointi Signaloi aktiivisen kanavan valittua ohjelmaa varten etälähdön kautta. Paineenkorotus Pistoolien etäpuhdistus Kooderin skaalaus Ilmaisee laskun miniminopeuden alapuolelle etälähdön kautta. Integroitu kärkisulun ohjaus 32 V DC pistoolin pääteaste Ohjelmapäivitys Kuvionohjaimen ohjelma voidaan päivittää ja käyttäjän ohjelmat tallentaa tai palauttaa kentällä Nordson Configuration Manager (NCM) -sovelluksen avulla. NCM on Windows-pohjainen sovellus, joka mahdollistaa kuvionohjaimen kommunikoinnin tietokoneen (PC) kanssa. Kommunikointi tapahtuu sarjaliitäntäkaapelilla, joka kytketään tietokoneen COM-porttiin (valitaan ohjelman asennuksen aikana) ja sarjaliitäntään (COM-portti) kuvionohjaimen takapaneelissa. NCM on saatavana osoitteesta: LA Nordson Corporation

19 LA kuvion ohjausjärjestelmä 13 Tekninen erittely Toimintaolosuhteet Kohta Ympäristön lämpötilaalue Kotelointiluokka Tekninen erittely 0 40 C ( F) IP40 Ilmankosteus Korkeus 5 % 95 % (ei kondensoitumista) jalkaa merenpinnasta Fyysiset tiedot Kohta Mitat (LxSxK) Tekninen erittely 310 mm x 270 mm x 205 mm Teholähde Tulojännite Kohta Vaihtosulake Tekninen erittely V AC, 50/60 Hz 5 x 20 mm, 250 V AC, 3,15 A 2006 Nordson Corporation LA 404-2

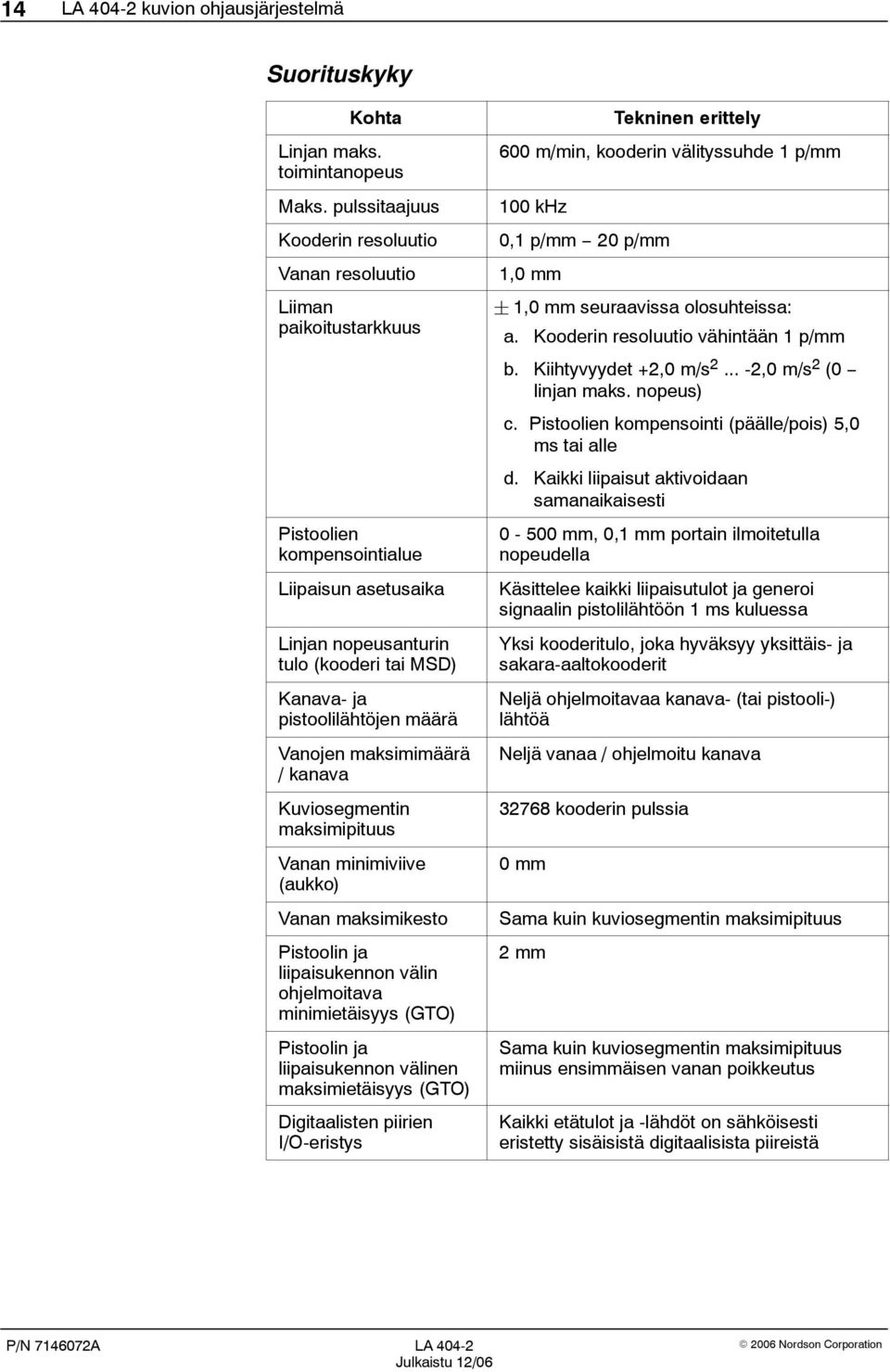

20 14 LA kuvion ohjausjärjestelmä Suorituskyky Kohta Linjan maks. toimintanopeus Maks. pulssitaajuus Kooderin resoluutio Vanan resoluutio Liiman paikoitustarkkuus Pistoolien kompensointialue Liipaisun asetusaika Linjan nopeusanturin tulo (kooderi tai MSD) Kanava- ja pistoolilähtöjen määrä Vanojen maksimimäärä / kanava Kuviosegmentin maksimipituus Vanan minimiviive (aukko) Vanan maksimikesto Pistoolin ja liipaisukennon välin ohjelmoitava minimietäisyys (GTO) Pistoolin ja liipaisukennon välinen maksimietäisyys (GTO) Digitaalisten piirien I/O-eristys Tekninen erittely 600 m/min, kooderin välityssuhde 1 p/mm 100 khz 0,1 p/mm 20 p/mm 1,0 mm 1,0 mm seuraavissa olosuhteissa: a. Kooderin resoluutio vähintään 1 p/mm b. Kiihtyvyydet +2,0 m/s ,0 m/s 2 (0 linjan maks. nopeus) c. Pistoolien kompensointi (päälle/pois) 5,0 ms tai alle d. Kaikki liipaisut aktivoidaan samanaikaisesti mm, 0,1 mm portain ilmoitetulla nopeudella Käsittelee kaikki liipaisutulot ja generoi signaalin pistolilähtöön 1 ms kuluessa Yksi kooderitulo, joka hyväksyy yksittäis- ja sakara-aaltokooderit Neljä ohjelmoitavaa kanava- (tai pistooli-) lähtöä Neljä vanaa / ohjelmoitu kanava kooderin pulssia 0 mm Sama kuin kuviosegmentin maksimipituus 2 mm Sama kuin kuviosegmentin maksimipituus miinus ensimmäisen vanan poikkeutus Kaikki etätulot ja -lähdöt on sähköisesti eristetty sisäisistä digitaalisista piireistä LA Nordson Corporation

21 LA kuvion ohjausjärjestelmä 15 Etupaneeli Etupaneelia käytetään käyttäjän syötteiden antamiseen ja näyttämiseen sekä syötteiden välittämiseen kuvionohjaimelle Kuva 2 Etupaneelin ohjauslaitteiden ja ilmaisimien sijainti O652 Kohta Ohjauslaitteet ja Seloste ilmaisimet 1 Nuoli oikealle tai Valitsee ohjelmoitavan kohteen siirtämällä ylös- tai alaspäin. vasemmalle 2 STAND BY Sallii ja estää pistoolilähdön toiminnan. Aktiivisena (keltainen LED) estää kaikkien kanavien toiminnan. Ei-aktiivisena (vihreä LED) sallii kaikkien kanavien toiminnan. 3 Nuoli ylös (lisäys) tai Suurentaa tai pienentää valitun parametrin arvoa. alas (vähennys) 4 OUTPUT 1-4 LEDit LED palaa, kun valittu pistoolilähtö on aktiivinen. 5 CHANNEL SELECT Valitsee, mitä kanavaa ohjelmoidaan, tarkastellaan tai säädetään. 6 ENCODER-LED LED palaa aina kooderin antaessa pulssin. 7 TRIGGER-LED Palaa valitun liipaisun ollessa päällä. 8 CHANNEL 1-4 LEDit LED palaa, kun valittua kanavaa ohjelmoidaan, tarkastellaan tai säädetään. LEDit vilkkuvat varoitustilanteen ilmaisemiseksi. 9 PURGE Aktivoi aktiivisen kanavan kaikki lähdöt. HUOMAA: Huuhtelutilassa toimii kuten päälle/pois-painike. Puhdistustilassa se on palautuva kosketin, joka on päällä painettaessa ja pois vapautettaessa. 10 SETUP taakse Vierittää asetusnäyttöjä taaksepäin. 11 SETUP eteen Vierittää asetusnäyttöjä eteenpäin. 12 Asetusvalikon näyttö Aakkosnumeerinen, 4 x 20 taustavalaistu LCD - Kohdistin tai tähti (*) Ilmestyy parametrin viereen ilmaisemaan, että se on valmis asetettavaksi. - Ruutu (#) Ilmestyy sivun yläreunaan, kun parametria on muutettu. Ruutumerkki poistuu 10 sekuntia tallennuksen jälkeen Nordson Corporation LA 404-2

22 16 LA kuvion ohjausjärjestelmä Takapaneeli Takapaneelissa on useita tulo/lähtö (I/O) -liittimiä, jotka liittävät kuvionohjaimen muihin laitteisiin. 1 2 CHANNEL 1 CHANNEL 2 CHANNEL 3 CHANNEL 4 ENCODER TRIGGER 1 TRIGGER 2 TRIGGER 3 TRIGGER 4 11 REMOTE PURGE RUN UP 1 RUN UP 2 REMOTE INPUT REMOTE OUTPUT 10 TIPSEAL INPUT TIPSEAL OUTPUT SERIAL PORT O653 Kuva 3 Liittimet takapaneelissa 1. CHANNEL 1-4 (lähdöt) 2. TRIGGER POWER INPUT V AC 4. REMOTE OUTPUT 5. TIPSEAL OUTPUT 6. TIPSEAL INPUT 7. REMOTE INPUT 8. SERIAL PORT Käytetään ohjelmapäivityksiin 9. RUN UP REMOTE PURGE 11. ENCODER LA Nordson Corporation

23 LA kuvion ohjausjärjestelmä 17 I/O-liittimien nastajärjestys I/O-liittimien nastajärjestykset kuvataan seuraavassa kaapeliliitäntöjen tekemisen helpottamiseksi. Kanava Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta) Nasta Signaali 1 Pistoolin + O654 2 ei käytössä 3 Pistoolin 4 Runko Käynnistys 1 ja Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta). 3 2 O655 Nasta Signaali 1 24 V DC yhteinen ma lähtö V lähtö 4 24 V DC, maks. 0,35 A C B L A K J Kooderitulo Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta). D E F M H G O656 Nasta A B Signaali 24 V DC (sakara-aalto, differentiaali) Signaali A (sakara-aalto, differentiaali) C Signaali A ei (sakara-aalto, differentiaali) D Signaali B (sakara-aalto, differentiaali) E Signaali B ei (sakara-aalto, differentiaali) F 24 V DC yhteinen (sakara-aalto, differentiaali) G 24 V DC (yksittäispulssi) H Pulssijonon tulo (yksittäispulssi) J 24 V DC yhteinen (yksittäispulssi) K Sakara-aaltotyyppinen kooderi (kytketään maahan sakara-aaltokoodereita varten) L Pulssijonotyyppinen kooderi (kytketään koodereihin pulssia varten) M 24 V DC yhteinen 2006 Nordson Corporation LA 404-2

24 18 LA kuvion ohjausjärjestelmä Kärkisulun tulo O657 Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta). Nasta Signaali 1-2 Liipaisu (NPN tai PNP) 3 24 V DC, maks. 0,1 A 4 24 V DC yhteinen 5 - Kärkisulun lähtö O658 Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta). Nasta Signaali 1 Lähtö, 24 V DC, maks. 0.7 A 2 24 V DC yhteinen 3 Runko Etäpuhdistuksen tulo Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta) O659 Nasta Signaali 1 Puhdistus, kanava 1 2 Puhdistus, kanava 2 3 Puhdistus, kanava 3 4 Puhdistus, kanava V DC yhteinen 6 24 V DC yhteinen Liipaisutulo O657 Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta). Nasta Signaali 1-2 Liipaisu (NPN tai PNP) 3 24 V DC, maks. 0,1 A 4 24 V DC yhteinen 5 - LA Nordson Corporation

25 LA kuvion ohjausjärjestelmä O660 Etätulo Naarasliitin. Piirros esittää liittimen edestä (nastojen puolelta). Nasta Signaali 1 24 V DC, maks. 0,2 A 2 Ei kytketty 3 Ei kytketty 4 Ei kytketty 5 Ei kytketty 6 Ei kytketty 7 Etäsalliminen 8 24 V DC yhteinen C B L D E F A K J M H G O656 Etälähtö Koirasliitin. Piirros esittää liittimen takaa (juotospuolelta). Nasta Signaali A Etähälytyslähtö, normaalisti suljettu kosketin B Etähälytyslähtö, normaalisti avoin kosketin C Etähälytyslähtö, maadoituskosketin D RUN-tila aktiivinen, normalisti suljettu kosketin E RUN-tila aktiivinen, normalisti avoin kosketin F RUN-tila aktiivinen, maadoituskosketin G Kanava 1 aktiivinen (24 V DC, 0,1 A) H Kanava 2 aktiivinen (24 V DC, 0,1 A) J Kanava 3 aktiivinen (24 V DC, 0,1 A) K Kanava 4 aktiivinen (24 V DC, 0,1 A) L Aktiivisen kanavan maa lähdössä M Lähettää signaalin, jos nopeus laskee alle minimin ja puhdistuksen aikana (24 V DC, 0,1 A) 2006 Nordson Corporation LA 404-2

26 20 LA kuvion ohjausjärjestelmä Asennus Tässä jaksossa annetaan kuvionohjaimen sijoitustiedot ja perusohjeet käyttöönottoa varten. Kuvionohjaimen tarvikepakkaus Kuvionohjaimen tarvikepakkaus sisältö on seuraava: Sarjan sisältö Määrä Sulakkeita 2 Asennuskiinnike 2 Virtakaapeli, 230 V AC 1 Virtakaapeli, 110 V AC 1 Käsikirja 1 Kuvionohjaimen purkaminen pakkauksesta ja sijoittaminen 1. Noudata varovaisuutta, jotta vältät laitevauriot purkaessasi pakkausta. 2. Tarkasta, ettei laitteissa näy kuljetusvaurioita. Ilmoita kaikista vaurioista heti Nordsonin edustajalle. 3. Kiinnitä asennuskiinnikkeet (sisältyvät kuvionohjaimen tarvikesarjaan) pulteilla tiukasti kuvionohjaimen molemmille puolille. 4. Sijoita kuvionohjain tuotantolinjan lähelle. VAROITUS: Laitteisto on maadoitettava luotettavasti ja suojattava virrankulutuksen mukaisilla sulakkeilla (ks. laitekilpi). Turvallisuusmääräysten noudattamatta jättäminen voi johtaa vakavaan loukkaantumiseen. 5. Kytke kuvionohjaimen virtakaapeli asianmukaisesti maadoitettuun pistorasiaan. HUOMAA: Tämä kuvionohjain voidaan kytkeä virtakaapeleilla 110 V AC tai 230 V AC jännitteeseen. Jos erilainen virtakaapeli on tarpeen, käyttäjän on hankittava itse sopiva kaapeli. LA Nordson Corporation

27 LA kuvion ohjausjärjestelmä 21 Etätulopistoke Tarvikesarjaan sisältyvä etätulopistoke kytketään Remote Input -liittimeen. Sitä käytetään tyypillisesti estämään kuvionohjainta annostelemasta liimaa, kunnes sulattaja tai emokone on valmis, kuten kuvassa 4. Liiman annostelun aloittamisen salliminen kuvionohjaimelle: Kytke 24 V DC (Remote Input -pistoke, nasta 1) etäsallimistuloon (Remote Input -pistoke, nasta 7) sähköisesti eristetyllä koskettimella. Katso Remote Input -liittimen nastapiirustus kohdassa I/O-liittimien nastajärjestys. Etäsallimistoiminnon ohitus (tai asetus EI-AKTIIVISEKSI) selostetaan kohdassa Järjestelmän asetukset 1. Sulattaja LA kuvionohjain Valmis-kosketin 1 7 Etätuloliittimet O661 Kuva 4 Kuvionohjaimen kytkeminen sulattajaan kuvioiden annostelua varten 2006 Nordson Corporation LA 404-2

28 22 LA kuvion ohjausjärjestelmä Etälähtöpistoke 1 Tarvikesarjaan sisältyvä etälähtöpistoke kytketään Remote Output -liittimeen. Nasta Seloste A, B ja C Näitä nastoja voidaan käyttää hälytyslähtöinä, esim. valotornin tai summerin kytkemiseen. D, E ja F Jos STAND BY -painike aktivoidaan RUN-tilassa, kosketin sulkeutuu. Tämä kosketin voidaan esimerkiksi kytkeä emokoneeseen tuotantolinjan sallimisen liipaisua varten. Remote Input lähettää ensin signaalin sulattajalle tuotantolinjan sallimista varten. Jos LA kuvionohjain on kuitenkin STAND-BY -tilassa, tuotantolinja ei saa käynnistyä. Tuotantolinjan käynnistys saa tapahtua vain LA kuvionohjaimen ollessa RUN-tilassa. G, H, J, K ja L Nämä nastat aktivoituvat valitun ohjelman mukaisesti. Käytössä olevan lähdön johtimessa on 24 V DC. Tämä signalointi on riippumaton STAND-BY- tai RUN-tilasta. Näitä signaaleja käytetään normaalisti lämmittimien aktivoimiseen järjestelmissä, joissa käytetään useita sulattajia. M Ilmaisee sulattajille, että liimaa annostellaan. LA Nordson Corporation

29 LA kuvion ohjausjärjestelmä 23 Pikaohjelmointiohje Tämä Pikaohjelmointiohje kuvaa eri valikoiden järjestyksen Ylläpito-, Asetus- ja Käyttäjätiloissa. Ylläpitotila: Ylläpito V3.26 Asetus liipaisu 1 Liipaisu Valo ON JAM tunnistus OFF JAM toler. 5 mm Liipaisu 3 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Kan. 4 ajuriasetus Kan. Huippujännite 3 ajuriasetus32 V Kan. Huippujännite 2 ajuriasetus Aukioloaika msv Kan. Huippujännite 1 ajuriasetus Aukioloaika Pitojännite msv Huippujännite Aukioloaika Pitojännite msv Aukioloaika Pitojännite msv Pitojännite 5 V Varoitukset Käynn. Ohjelma Nopeus 60 m/min Työtahti 0/h Yht. 0 Kanavien osoitus Kanava 1 Aktiiv. Liipaisu 1 Liipaisun osoitus Kanava 2 Aktiiv. Liipaisu 1 Asetus liipaisu 2 Liipaisu Valo ON JAM tunnistus OFF JAM toler. 5 mm Asetus liipaisu 3 Liipaisu Valo ON JAM tunnistus OFF JAM toler. 5 mm Asetus liipaisu 4 Liipaisu Valo ON JAM tunnistus OFF JAM toler. 5 mm Liipaisu 4 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Paine 1 asetukset Nop. 1 0 P1 0% Nop P2 80% Min 0% Max 100% Paine 2 asetukset Nop. 1 0 P1 0% Nop P2 80% Min 0% Max 100% Kan. 4 kompensointi Kan. Sisään 3 kompensointi 00.0 mm Kan. Sisään 2 kompensointi Ulos mm mm Kan. Sisään 1 kompensointi Ulos Asetusnop mm mm Sisään 60 m/min Ulos Asetusnop mm mm 60 m/min Ulos Asetusnop mm 60 m/min Asetusnop. 60 m/min Vanatyyppi Kanava 4 Vanatyyppi Normaali Kanava Jatkuva 3 Vanatyyppi Normaali Kanava Modulointi Jatkuva 2 Vanatyyppi Sauma Normaali Kanava Modulointi Jatkuva 1 Autospot Satunnainen Sauma Modulointi Autospot Satunnainen Sauma Tyyppi Autospot Satunnainen #tyyppi Kooderin skaalaus Kooderi Yksitt. Mukaut ppmm Suunta Eteen Hitaan nop. asetus Käynn. 10 m/min Seis 5 m/min Max piste 100 m/min Järjest. asetukset 1 Kieli suomi Autom.käynn. OFF Etäsall. Aktiiv. Liipaisun osoitus Kanava 3 Aktiiv. Liipaisu 1 Liipaisu 1 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Puhdistuspaine Käynn. 1 10% Käynn. 2 10% Puhd. tila Puhdist Vii1: 251 Kes1: 25 Vii1: Vii2: Kes1: Kes2: Vii1: Vii3: 251 Vii3: 277 Kes1: 303 Kes3: 25 Kes3: 25 Vii1: 25 Vii2: 251 Vii3: 277 Kes1: Vii4: 303 Kes2: Kes3: 25 Kes4: 25 Vii2: 25 Vii3: 277 Vii4: 303 Kes2: 329 Kes3: 25 Kes4: Vii3: Vii4: Kes3: Kes4: Vii4: 329 Kes4: 25 Järjest. asetukset 2 Liipaisumuisti OFF Leikkuu OFF Liipaisun osoitus Kanava 4 Aktiiv. Liipaisu 2 Liipaisu 2 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Ohjelma 01 Tall.nim. 01 Ei Kutsu 01 Ei Kopioi K# K# Ei Kärkisulun asetukset Tila Automaatt. Viipymäaika 3.0 s Käynn. #tyyppi: Normaal, Jatkuva, Autospot, Piste, Satunnainen, Sat. piste 2006 Nordson Corporation LA 404-2

30 LA kuvion ohjausjärjestelmä 24 Asetustila: Asetus V3.26 Liipaisu 1 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Puhdistuspaine Käynn. 1 10% Käynn. 2 10% Puhd. tila Puhdist Käyttäjätila: Käyttäjä V3.26 Vii1: 251 Kes1: 25 Vii1: Vii2: Kes1: Kes2: Vii1: Vii2: 251 Vii3: 277 Kes1: 303 Kes2: 25 Kes3: 25 Vii1: 25 Vii2: 251 Vii3: 277 Kes1: Vii4: 303 Kes2: Kes3: 25 Kes4: 25 Vii2: 25 Vii3: 277 Vii4: 303 Kes2: 329 Kes3: 25 Kes4: Vii3: Vii4: Kes3: Kes4: Vii4: 329 Kes4: 25 Käynn. Ohjelma Nopeus 60 m/min Työtahti 0/h Yht. 0 Liipaisu 2 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Vanatyyppi Kanava 4 Vanatyyppi Normaali Kanava Jatkuva 3 Vanatyyppi Normaali Kanava Modulointi Jatkuva 2 Vanatyyppi Sauma Normaali Kanava Modulointi Jatkuva 1 Autospot Satunnainen Sauma Modulointi Autospot Satunnainen Sauma Tyyppi Autospot Satunnainen #tyyppi Käynn. Ohjelma Nopeus 60 m/min Työtahti 0/h Yht. 0 Ohjelma 01 Tall.nim. 01 Ei Kutsu 01 Ei Kopioi CH# CH# Ei Liipaisun osoitus Kanava 1 Aktiiv. Liipaisu 1 Liipaisun osoitus Kanava 2 Aktiiv. Liipaisu 1 Liipaisun osoitus Kanava 3 Aktiiv. Liipaisu 1 Liipaisu 3 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Liipaisu 4 asetukset Tuott. pit. 100 mm GTO 50 mm Suojaus 5 mm Paine 1 asetukset Nop. 1 0 P1 0% Nop P2 80% Min 0% Max 100% Vii1: 251 Kes1: 25 Vii1: Vii2: Kes1: Kes2: Vii1: Vii2: 251 Vii3: 277 Kes1: 303 Kes2: 25 Kes3: 25 Vii1: 25 Vii2: 251 Vii3: 277 Kes1: Vii4: 303 Kes2: Kes3: 25 Kes4: 25 Vii2: 25 Vii3: 277 Vii4: 303 Kes2: 329 Kes3: 25 Kes4: Vii3: Vii4: Kes3: Kes4: Vii4: 329 Kes4: 25 Ohjelma 01 Tall.nim. 01 Ei Kutsu 01 Ei Kopioi CH# CH# Ei Varoitukset Paine 1 asetukset Nop. 1 0 P1 0% Nop P2 80% Min 0% Max 100% Paine 2 asetukset Nop. 1 0 P1 0% Nop P2 80% Min 0% Max 100% Vanatyyppi Kanava 4 Vanatyyppi Normaali Kanava Jatkuva 3 Vanatyyppi Normaali Kanava Modulointi Jatkuva 2 Vanatyyppi Sauma Normaali Kanava Modulointi Jatkuva 1 Autospot Satunnainen Sauma Modulointi Autospot Satunnainen Sauma Tyyppi Autospot Satunnainen #tyyppi Varoitukset Käynn. Liipaisun osoitus Kanava 4 Aktiiv. Liipaisu 2 Paine 2 asetukset Nop. 1 0 P1 0% Nop P2 80% Min 0% Max 100% Käynn Nordson Corporation LA 404-2

31 LA kuvion ohjausjärjestelmä 25 Järjestelmän asetukset Kuvionohjainta voidaan mukauttaa useilla asetusvaihtoehdoilla tiloissa Ylläpito, Asetus tai Käyttäjä. Katso kuvionohjaimen ohjelmointiin käytettävien valikkonäyttöjen järjestys Pikaohjelmointiohjeesta. Kun laite kytketään päälle, Käyttäjätila on aina aktiivinen. Tilat kiertävät järjestyksessä Käyttäjä, Asetus, Ylläpitotila. Asetustilaan päästään vain Käyttäjätilasta. Ylläpitotilaan päästään vain Asetustilasta ja Käyttäjätilasta. HUOMAA: Kun laite on kytketty päälle, kuvionohjain suorittaa lyhyen alustusmenettelyn, johon sisältyy itsetestaus ja asetusohjelma. Tämä prosessi kestää noin sekuntia. Paina ylempää SETUP-painiketta päästäksesi seuraavaan valikkoon. Paina alempaa SETUP-painiketta päästäksesi edelliseen valikkoon. Oletusasetusten palauttaminen Voit palauttaa LA404-2 kuvionohjaimen oletusasetuksiin painamalla kahta SETUP-painiketta samalla kun kytket laitteeseen virran. VAROITUS: Kaikki Ylläpitäjän asetukset ja ohjelmatiedot Ohjelmasta 1 palautuvat oletusarvoihin. Koska kaikkia tietoja ei poisteta, vanhemmat toimivat ohjelmat säilyvät palautusprosessin jälkeenkin. Oletusasetusten palauttaminen on yleensä tarpeen vain, jos ylläpitäjän asetuksia on muutettu eivätkä asetukset ole enää käytettävissä Nordson Corporation LA 404-2

32 26 LA kuvion ohjausjärjestelmä Käyttäjätila Käyttäjätila on aina aktiivinen, kun laite kytketään päälle. Käyttäjätila aktivoituu automaattisesti, kun Asetustilasta poistutaan. Seuraavat valikot ovat käytettävissä Käyttäjätilassa: Tuotantotiedot katso sivu 28 Paine 1 asetukset katso sivu 32 Paine 2 asetukset katso sivu 32 Normaalit vanat katso sivu 37 Ohjelma (1-100) katso sivu 48 Varoitukset katso sivu 49 Käyttäjä Alustus V3.26 Asetustila O662 Asetustilaan päästään painamalla painikkeita ja 2 sekunnin ajan Käyttäjätilassa. Poistu tästä tilasta painamalla painikkeita ja uudelleen 2 sekunnin ajan, ja Käyttäjätila aktivoituu uudelleen. Seuraavat valikot ovat käytettävissä Asetustilassa: Tuotantotiedot katso sivu 28 Liipaisun asetus katso sivu 29 Liipaisu (1-4) asetukset katso sivu 31 Paine 1 asetukset katso sivu 32 Paine 2 asetukset katso sivu 32 Puhdistuspaine katso sivu 34 Vanatyyppi (Kanava 1-4) katso sivu 37 Ohjelma (1-100) katso sivu 48 Varoitukset katso sivu 49 Asetus Alustus V3.26 O663 LA Nordson Corporation

33 LA kuvion ohjausjärjestelmä 27 Ylläpitotila Päästäksesi Ylläpitotilaan paina painikkeita, ja toista SETUP-painikkeista 2 sekunnin ajan Asetus- tai Käyttäjätilassa. Paina, painikkeita ja toista SETUP-painikkeista 2 sekunnin ajan poistuaksesi tästä tilasta. Kaikki valikot ovat käytettävissä Ylläpitotilassa: Tuotantotiedot katso sivu 28 Liipaisun asetus katso sivu 29 Liipaisu (1-4) konfig. katso sivu 30 Liipaisu (1-4) asetukset katso sivu 31 Paine 1 asetukset katso sivu 32 Paine 2 asetukset katso sivu 32 Puhdistuspaine katso sivu 34 Kan 1-4 ajuriasetus katso sivu 35 Kan 1-4 kompensointi katso sivu 36 Vanatyyppi (Kanava 1-4) katso sivu 37 Ohjelma (1-100) katso sivu 48 Varoitukset katso sivu 49 Kooderin skaalaus katso sivu 50 Hitaan nop. asetus katso sivu 51 Järjstest. asetukset 1 katso sivu 52 Järjstest. asetukset 2 katso sivu 54 Kärkisulun asetukset katso sivu 55 Ylläpito Alustus V3.26 O Nordson Corporation LA 404-2

34 28 LA kuvion ohjausjärjestelmä Tuotantotiedot 2 Tässä valikossa ovat seuraavat parametrit: Ohjelman numero on näkyvissä. Ohjelman numero vaihtuu ladattaessa toinen ohjelma. Nopeus ilmaisee kooderin mittaaman linjan nopeuden metreinä minuutissa. Nopeus on vain ilmaisu, sitä ei voi muuttaa. Työtahti on Liipaisun 1 määrittelemä tuotantonopeus. Yht. on Liipaisun 1 laskema tuotteiden määrä. Liian hitaalla tuotantonopeudella tehtyjä tuotteita ei lasketa. Yht.-lukeman nollaamiseksi paina -painiketta kuvionohjaimen etupaneelissa. Ohjelma Nopeus 60 m/min Työtahti 0/h Yht. 0 O665 LA Nordson Corporation

35 LA kuvion ohjausjärjestelmä 29 Liipaisun osoitus 3 Tässä valikossa kukin neljästä kanavasta voidaan aktivoida ja osoittaa yhteen neljästä liipaisutulosta. Liipaisun osoitus Kanava 1 Aktiiv. Liipaisu 1 1. Kanavan 1 asettaminen Aktiiviseksi tai Ei aktiiviseksi O666 a. Paina tai -painiketta, jotta saat kohdistimen arvon Aktiivinen tai Ei aktiivinen kohdalle. b. Paina tai -painiketta ja valitse Aktiiv. tai Ei akt. 2. Liipaisukennojen 1 4 osoittaminen kanavaan: a. Paina tai -painiketta, jotta saat kohdistimen numeroarvon b. Paina tai -painiketta asettaaksesi arvon 1 4. HUOMAA: Osoitettu liipaisukennon numero näytetään Liipaisun asetukset -valikossa. 3. Toista vaiheet 2 3 asettaaksesi kanavanumerot Nordson Corporation LA 404-2

36 30 LA kuvion ohjausjärjestelmä Liipaisu (1-4) konfigurointi 4 Kun liipaisukennot 1-4 on aktivoitu Liipaisun osoitus -valikossa, tämän valikon avulla aktivoidaan/deaktivoidaan liipaisukenno ja määritellään, onko tuote vai tausta heijastava. Jos tuote on heijastava, valitse asetus Valo ON. Vastaavasti, jos tuote ei ole heijastava, valitse asetus Pimeä ON. Jos jumittumisen ilmaisin aktivoidaan, varoitus ja signaali annetaan valokennon ollessa aktiivinen pidempään kuin käyttäjän määrittelemä tuotteen pituus plus JAM toleranssi. Tällöin JAM toleranssi on asetettava kullekin liipaisukennolle. Liipaisu 1 konfig. Liipaisu Valo ON JAM tunnistus JAM toler. OFF 5 mm 1. Liipaisun toiminnan asetus O667 a. Paina tai -painiketta, jotta saat kohdistimen kohdan Valo ON kohdalle. b. Paina tai -painiketta ja valitse Valo ON tai Pimeä ON. 2. JAM tunnistuksen asettaminen a. Paina tai -painiketta, jotta saat kohdistimen arvon OFF tai ON kohdalle. b. Paina tai -painiketta ja valitse ON tai OFF. Jos asetat ON, siirry vaiheeseen 3 asettamaan JAM toleranssi. HUOMAA: JAM toleranssi voidaan asettaa vain Ylläpitotilassa. JAM toleranssi tarvitaan vain JAM tunnistuksen ollessa aktivoituna. Lisäksi tuotteen pituus on syötettävä kohtaan Liipaisu # asetukset Asetusvalikossa (katso sivu 31). 3. JAM toleranssin asetus a. Paina tai -painiketta, jotta saat kohdistimen numeroarvon b. Paina tai -painiketta asettaaksesi arvon mm. LA Nordson Corporation
