1 AURINKOSÄHKÖJÄRJESTELMÄT RISKIT PELASTUSTOIMELLE vs. palomestari Vesa Läderberg Päijät-Hämeen pelastuslaitos

2 AURINKOSÄHKÖJÄRJESTELMÄT Mitä riskienhallinnan tulee huomioida aurinkosähköjärjestelmien rakentamiseen liittyen? Millaisia riskejä aurinkosähköjärjestelmät aiheuttavat pelastushenkilöstölle pelastustoiminnan aikana ja sen jälkeen?

3 AURINKOSÄHKÖJÄRJESTELMÄ Koostuu aurinkopaneeleista ja akustosta tai invertteristä sekä näiden yhdistelmästä käyttötarkoituksen mukaan. Valmistetaan kaupallisiin tarpeisiin 12, 24, 48 ja 230 V:n järjestelminä ja niitä käytetään erillisinä eli verkkoon kytkemättöminä tai yleiseen sähköverkkoon liitettyinä järjestelminä. Lisäksi aurinkovoimalat ovat yleistyneet Suomessa. voivat sijaita rakennusten katoilla tai maan tasolla suurilla aukeilla ja niiden tuottama sähköteho voidaan muuntaa muuntoaseman kautta suurjännitteiseksi (110kV).

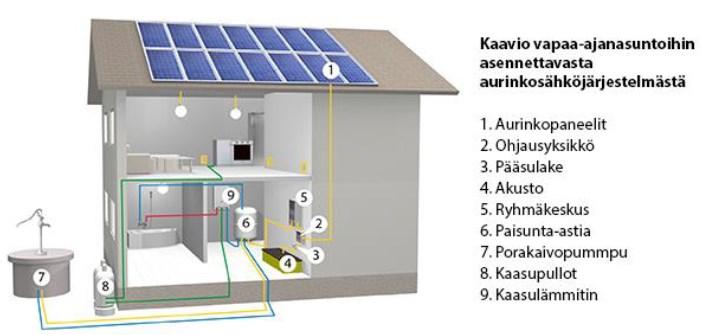

4 SÄHKÖVERKKOON KYTKEMÄTÖN JÄRJESTELMÄ Kesämökit, veneet yms. Käyttämätön sähkö varastoidaan akustoon voidaan ottaa virtaa suoraan tasavirtaa hyödyntäviin laitteisiin Voidaan liittää invertteri muuttaa tasavirran vaihtovirraksi Voidaan liittää myös aggregaatti, joka toimii tarvittaessa varavoimanlähteenä Järjestelmään asennetaan lataussäädin, joka säätää paneelien tuottamaa sähköä ja valvoo, että akusto latautuu.

5 SÄHKÖVERKKOON KYTKETTY JÄRJESTELMÄ Käyttää oman järjestelmän tuottamaa sähköä sekä tarvittaessa jakeluverkon sähköä Järjestelmä voidaan rakentaa sellaiseksi, että se syöttää sähköä jakeluverkkoon, jos järjestelmän tuottamaa sähköä ei käytetä Aurinkopaneelit kytketään invertterin kautta kiinteistön sähköjärjestelmään (sähköpääkeskus) Kiinteistön aurinkosähköjärjestelmän on oltava erotettavissa sähköverkosta lukittavalla vaihtovirtapiirin turvakytkimellä

6 AURINKOSÄHKÖJÄRJESTELMIEN VAARAT JA ONNETTOMUUDET Eniten rakennuspaloja tai rakennuspalovaaroja. Onnettomuudet ovat johtuneet sähkölaitteiden vikaantumisista, kuten kaapeleiden tai akuston oikosuluista tai inverttereiden aiheuttamista vioista. Oikosulut ovat aiheuttaneet kipinöintiä ja liekkejä, joista palot ovat saaneet alkunsa. aurinkosähköjärjestelmässä kipinöintiä voi aiheutua, kun liitäntä tai johto irtoaa järjestelmän tuottaessa sähköä. kipinöintiä voi aiheutua myös silloin, kun kaksi eri vaiheista johtoa koskettavat toisiaan esimerkiksi eläinten vahingoittaessa johtoa tai naulan osuessa sähköjohtoon. Myös aurinkopaneelien halkeamat ja vikaantumiset voivat aiheuttaa sähköiskun ja tulipalon vaaran. paneeli voi vaurioitua esimerkiksi lumen painosta tai liian kireälle kiristetystä tai löysästä kiinnityksestä. Aurinkopaneelit tuottavat aina valaistuina ollessaan jännitteen paneelin ulostulojohtimien välille oikosulkeminen vahingossa voi aiheuttaa kipinöintiä

7 RISKIT JA HAASTEET PELASTUSTOIMELLE Sähköturvallisuus Paneelien jännite virran katkaisu? Kaapelointi Laitteiden sijainti (invertteri jne.) Merkinnät Kiinteistön järjestelmä Laitteiden sijainti Pelastustoiminta Tunnistaminen Työturvallisuus

8 PELASTUSLAKI 379/ luku - Toiminnanharjoittajan sekä rakennuksen omistajan ja haltijan velvollisuudet 9 Rakennusten palo- ja poistumisturvallisuus Rakennuksen omistajan ja haltijan sekä toiminnanharjoittajan on osaltaan huolehdittava siitä, että rakennus, rakennelma ja sen ympäristö pidetään sellaisessa kunnossa, että: 1) tulipalon syttymisen, tahallisen sytyttämisen sekä leviämisen vaara on vähäinen; 3) pelastustoiminta on tulipalon tai muun onnettomuuden sattuessa mahdollista; 4) pelastushenkilöstön turvallisuus on otettu huomioon. 14 Omatoiminen varautuminen Rakennuksen omistajan ja haltijan sekä toiminnanharjoittajan on osaltaan: 1) ehkäistävä tulipalojen syttymistä ja muiden vaaratilanteiden syntymistä; 4) ryhdyttävä toimenpiteisiin poistumisen turvaamiseksi tulipaloissa ja muissa vaaratilanteissa sekä toimenpiteisiin pelastustoiminnan helpottamiseksi.

9 YMPÄRISTÖMINISTERIÖN ASETUS RAKENNUSTEN PALOTURVALLISUUDESTA 848/ Syttymisen estäminen Palon syttymisen vaaran rakennuksessa on oltava mahdollisimman vähäinen. Palon syttymisen sekä palon ja savun leviämisen vaara rakennuksessa ei saa olennaisesti kasvaa teknisten asennusten johdosta. 21 Ulkoseinät ja parvekkeet Palo ei saa levitä ulkoseinän tai parvekkeen kautta palo-osastosta toiseen määrätyn ajan kuluessa. 22 Yleiset vaatimukset Rakennuksessa käytettävät tarvikkeet eivät saa myötävaikuttaa palon kehittymiseen vaaraa aiheuttavalla tavalla. 28 Kate Kate ei saa syttyä helposti naapurirakennuksen palosta. Palo ei saa levitä katteessa eikä sen alustassa vaaraa aiheuttavalla tavalla. 40 Pelastus- ja sammutustyön edellytykset Palon sammuttamisen ja henkilöiden pelastamisen edellytykset rakennuksessa ja sen läheisyydessä on otettava suunnittelussa huomioon.

10 SFS :2017 Pienjännitesähköasennukset. Osa 7-712: erikoistilojen ja -asennusten vaatimukset. Aurinkosähköjärjestelmät Tasasähköosan sähkölaitteita on pidettävä jännitteisenä vaikka vaihtosähköosa olisi erottu sähkönjakeluverkosta tai vaihtosuuntaaja olisi erotettu tasasähköosasta Kunnossapitohenkilöiden, tarkastajien, sähköverkon huoltohenkilöiden, pelastusalan henkilöiden, jne. turvallisuuden varmistamiseksi on annettava varoitus, joka ilmoittaa kohteessa sijaitsevasta aurinkosähköjärjestelmästä. Esitetty merkki on asennettava: sähköenergian mittauskohtaan, jos se on erillään asennuksen liittymiskohdasta sähköasennuksen liittymiskohtaan sähkökeskukseen, jota syötetään vaihtosuuntaajasta.

11 RISKIENHALLINTA ENNALTAEHKÄISEVIÄ HUOMIOITA: Sähkövirran katkaisu invertteristä turvakytkimestä aurinkopaneelista Laitteiden sijainti ei aiheuta lisävaaraa (paloa levittämätön paikka ja alusta?) helposti näkyvillä keskeinen paikka muiden kiinteistön teknisten laitteiden kanssa samassa paikassa Merkinnät yleisesti käytetyt hyvin näkyvillä kattavasti informatiiviset

12 TOIMINTAOHJEET: PELASTUSTOIMINTA Lähestyminen kohteeseen aurinkopaneelien putoamisvaara-alue Aurinkosähköjärjestelmän havainnointi näkyvyys merkinnät ennakkotieto Aurinkosähköjärjestelmän tunnistaminen aurinkosähkö/aurinkopaneelit aurinkolämpö/aurinkokeräimet Aurinkosähköjärjestelmästä ilmoittaminen pelastushenkilöstölle muille viranomaisille ja toimijoille

13 PELASTUSTOIMINTA Veden käyttö mahdollista turvaetäisyydet huomioiden Sumusuihku 1m Suorasuihku 5 m jännitteellisten osien ja kaapelointien havainnointi hankalaa Sähköiskun vaara on riippuvainen aurinkosähköjärjestelmän jännitteestä veden johtumiskyvystä sammuttajan etäisyydestä jännitteeseen vesisuihkun muodosta Työkalujen käyttö työkalujen sähkönjohtavuus huomioitava kaapelointien havainnointi haastavaa Varusteiden käyttö uudet, ehjät ja kuivat eristävät sähköä hyvin

14 PELASTUSTOIMINTA Aurinkosähköjärjestelmän virrattomaksi tekeminen peittämällä peittäminen hankalaa ja vaatii täysin valoa läpäisemättömän kankaan märkä peite voi johtaa sähköä, jos kosketuksissa jännitteen kanssa vaahto ei välttämättä pysy aurinkopaneelin pinnalla Kytkentäkotelot/DC-kotelot koteloon saattaa tulla paljon kaapelointeja, jolloin jännite voi olla korkea sähköiskun vaara Keinovalon vaikutus aurinkosähköjärjestelmään saa aikaan sähköntuotantoa aurinkosähköjärjestelmässä myös tulipalosta syntyvä valo saa aikaan sähköntuotantoa Tulipalossa vaurioituneet aurinkopaneelit saattavat tuottaa edelleen sähköä kaapelien eristeet mahdollisesti palaneet, jolloin on sähköiskun vaara

15 TAPAHTUNEET ONNETTOMUUDET SUOMESSA Rakennuspaloja, rakennuspalovaaroja ja maastopalo onnettomuutta/vuosi akuston ja kaapeloinnin (oikosulku) aiheuttamia onnettomuutta jännitteensäädin, invertteri, oikosulku Kirjaaminen PRONTON ominaisuudet laitteiston tunteminen (kirjaaja)

16 PELASTUSVIRANOMAISEN OHJEISTUS Nykytilanne Ympäristöministeriö, rakentamisohjeet, standardit, rakennusvalvonta jne. Pelastusviranomaisella ei ohjeita/määräyksiä tutkitaan tapauskohtaisesti huomioidaan pelastustoiminnan edellytykset/vaatimukset. merkintä Tällä hetkellä suunnitteilla ohjeistuksia aurinkosähkön turvallisuuteen liittyen niin kansalaisille kuin pelastusviranomaisille. Tulevaisuus Kansainväliset yhtenevät ohjeet ja määräykset rakentaminen ja siihen liittyvä paloturvallisuus. pelastustoiminta (työturvallisuus). tutkimustoiminta onnettomuuksien määrä vs. aurinkosähköjärjestelmien määrä laitteiden/järjestelmien vanheneminen.
