1 Tervetuloa pohtimaan paloilmoittimia Toivottaa Kari

2 Paloilmoittimen toteutus Esisuunnittelu Rakennushankkeeseen ryhtyvä - Toteutuspöytäkirja Suunnittelu Yleensä sähkösuunnittelija Asennus Sähköurakoitsija (aliurakoitsija) - On vastuussa suunnitelman toteutuksesta Käyttöönotto Palonilmaisulaitteiden asennusliike (Tele)operaattori Tarkastus TUKEsin hyväksymä tarkastuslaitos - Varmentaa toteutuksen Ylläpito Paloilmoittimen Haltija - Koulutus - Huolto Elinkaari - Järjestelmän päivitys

3 Palonilmaisulaitteistojen normisto Pelastuslaki 379/ Laki pelastustoimen laitteista (10/2007) Määräys A: (SM) Määräys paloilmoittimien hankinnasta, asennuksesta, käyttöönotosta, huollosta ja tarkastuksesta ST 2009 Paloilmoittimien suunnittelu, asennus, huolto ja kunnossapito SFS-EN standardit Asetus A: (SM) Asetus automaattisista sammutuslaitteistoista SM Asetus palovaroittimien sijoittamisesta ja asentamisesta VN Asetus palovaroittimien teknisistä ominaisuuksista

4 Palonilmaisulaitteistojen normisto Pelastuslaki 379/2011 Laki pelastustoimen laitteista Määräys A:60 ST 2009 SFS-EN standardit Asetus A: SM Asetus VN Asetus Pelastuslaki (379/2011) 9 : Rakennuksen omistajan ja haltijan sekä toiminnanharjoittajan on osaltaan huolehdittava siitä, että rakennus, rakennelma ja sen ympäristö pidetään sellaisessa kunnossa, että: 1)Tulipalon syttymisen, tahallisen sytyttämisen sekä leviämisen vaara on vähäinen; 12 : Palonilmaisulaitteet on pidettävä toimintakunnossa, huollettava ja tarkastettava asianmukaisesti

5 Palonilmaisulaitteistojen normisto Pelastuslaki 379/2011 Laki pelastustoimen laitteista Määräys A:60 ST 2009 SFS-EN standardit Asetus A: SM Asetus VN Asetus Laki pelastustoimen laitteista (10/2007) 10 : Asennusliikkeiden on noudatettava hyvää asennus- ja huoltokäytäntöä ja otettava huomioon yleisesti hyväksytyt suositukset

6 Laki pelastustoimen laitteista 7 Eräät suunnittelu-, asennus-, huolto- ja tarkastustyöt Rakennukseen tai muuhun vastaavaan kiinteästi asennettavat 1)palonilmaisulaitteistot ja vastaavat järjestelmät, jotka lain tai sen nojalla annetun säännöksen taikka viranomaisen päätöksen mukaan on asennettava taikka jotka 2)liitetään tiedonsiirtoyhteydellä hätäkeskukseen, sekä 3)automaattiset sammutuslaitteistot on suunniteltava ja asennettava niin, että ne toimivat asianmukaisesti ja luotettavasti, eivätkä aiheuta vaaraa ihmisille, omaisuudelle tai ympäristölle. Laitteiston suunnittelussa ja asennuksessa on otettava huomioon laitteiston ja asennuskohteen käyttötarkoitus sekä niiden yhteensopivuus laitteiston toimintaan mahdollisesti vaikuttavien muiden järjestelmien kanssa.

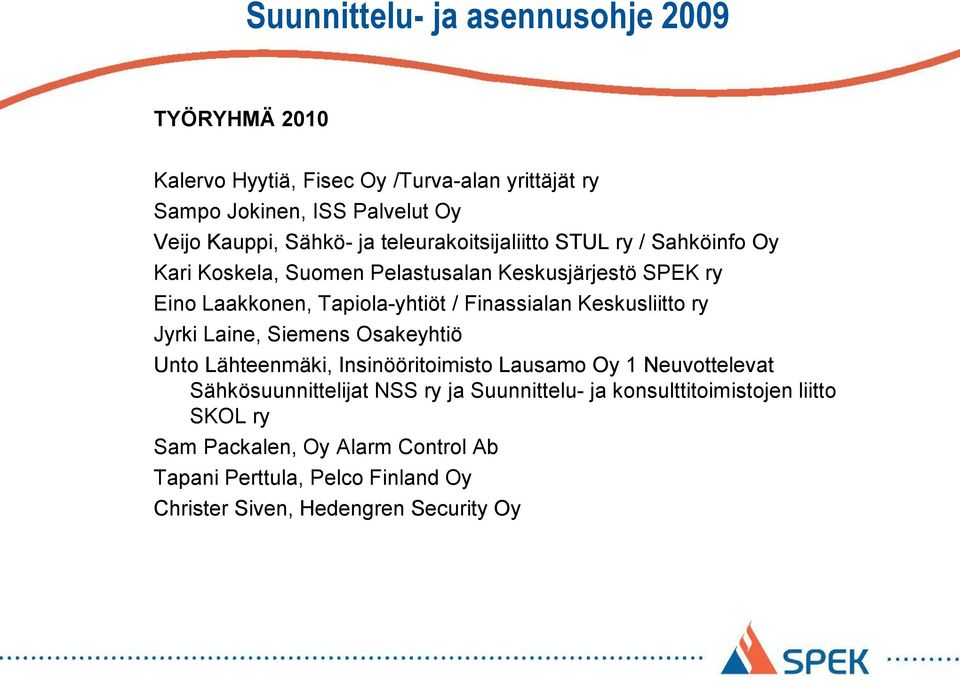

7 Suunnittelu- ja asennusohje 2009 TYÖRYHMÄ 2010 Kalervo Hyytiä, Fisec Oy /Turva-alan yrittäjät ry Sampo Jokinen, ISS Palvelut Oy Veijo Kauppi, Sähkö- ja teleurakoitsijaliitto STUL ry / Sahköinfo Oy Kari Koskela, Suomen Pelastusalan Keskusjärjestö SPEK ry Eino Laakkonen, Tapiola-yhtiöt / Finassialan Keskusliitto ry Jyrki Laine, Siemens Osakeyhtiö Unto Lähteenmäki, Insinööritoimisto Lausamo Oy 1 Neuvottelevat Sähkösuunnittelijat NSS ry ja Suunnittelu- ja konsulttitoimistojen liitto SKOL ry Sam Packalen, Oy Alarm Control Ab Tapani Perttula, Pelco Finland Oy Christer Siven, Hedengren Security Oy

8 Suunnittelu- ja asennusohje Yhdistelmäilmaisin (Y-ilmaisin) on tässä ohjeessa ilmaisin, jossa yhtenä ilmaisimena on savunilmaisuun perustuva ilmaisin. Tähän perustuu se, että yhdistelmäilmaisimien valvonta-alue voidaan määrittää samoin kuin savuilmaisimien Yhdistelmailmaisimet on saatu aikaan yhdistämällä kaksi tai useampia ilmaisintyyppejä (savu-iampö tai savu-lämpö-liekki). Ilmaisin vertaa mittaustuloksia siihen tallennettuihin palomalleihin. Täten pystytään paremmin erottamaan todelliset ja ei-halutut ilmoitukset toisistaan. Yhdistelmäilmaisimissa käytetään kaksi- tai monikriteeri tekniikkaa.

9 Yhdistelmä-ilmaisin Lämpö + Savu (+Häkä +Liekki) - Summailmaisin - Monikriteeri-ilmaisin

10 Toteutuspöytäkirja Rakennushankkeeseen ryhtyvä tai hänen edustajansa selvittää viranomaisvaatimukset ja täyttää Perusmäärittelyt, osan 1, josta ote pelastusviranomaiselle Pelastusviranomainen antaa asiantuntijalausunnon rakennuslupaa varten Rakennuslupa

11 Toteutuspöytäkirja Rakentaja tai hänen edustajansa ja pelastusviranomainen tekevät Perusmäärittelyt, osat 2 ja 3 Paloilmoitinliike ja haltija tai hänen edustajansa tekevät Perusmäärittelyt, osat 4, 8 ja 10 Paloilmoitinliike tekee Perusmäärittelyt, osat 5, 6, 7 ja 9 Käyttöönottotarkastus Akkreditoitu tarkastuslaitos

12 Asennustodistus (A:60 Käyttöönottotarkastus) Työn tekijä tarkastaa oman työnsä ja dokumentoi sen, esim. Oikea ilmaisin oikeassa paikassa Se on kytketty oikein Se antaa oikean vasteen keskukselle Paikantamiskaaviot on oikein Päiväys ja allekirjoitus Dokumentoitava myös erikoisilmaisimien käyttöönotto teleoperaattorin osuus pölysuojusten poisto (myös rakennusliikkeen tekemä)

13 Operaattori Vastaa laitteiston vaatimustenmukaisuudesta, standardi (SFS-EN54-21) Huolehtii palvelukuvauksensa mukaisesta toiminnasta Vastaa myös sille palvelua tuottavan valvomon toimista Varautuu alueellisen katkoksen edellyttämiin toimiin Ilmoittaa tilanteen päättymisestä
