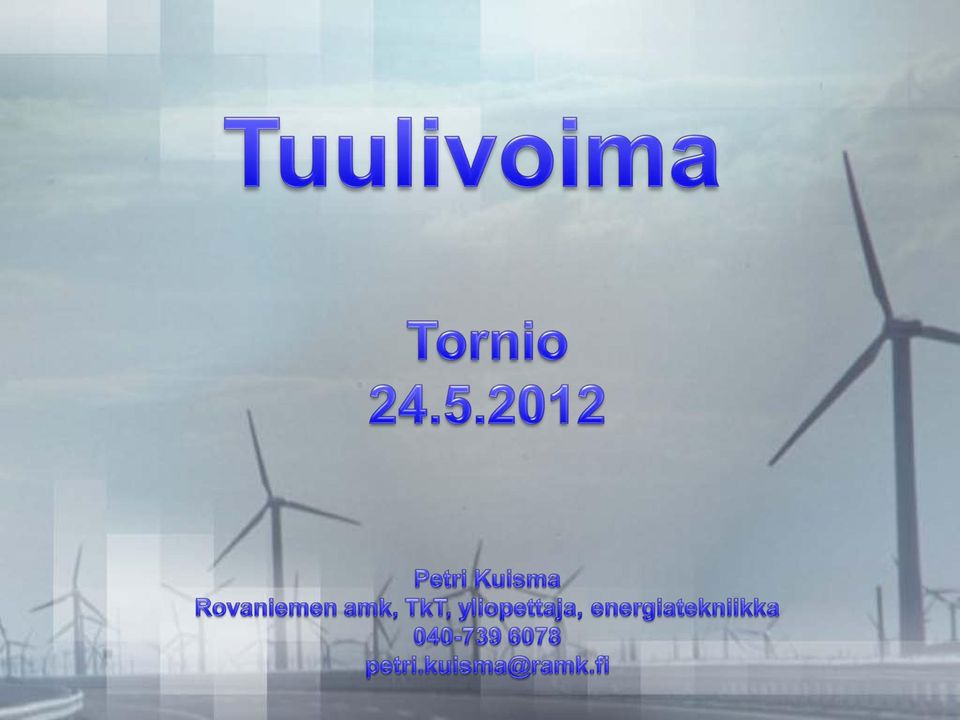

1 Tornio

2

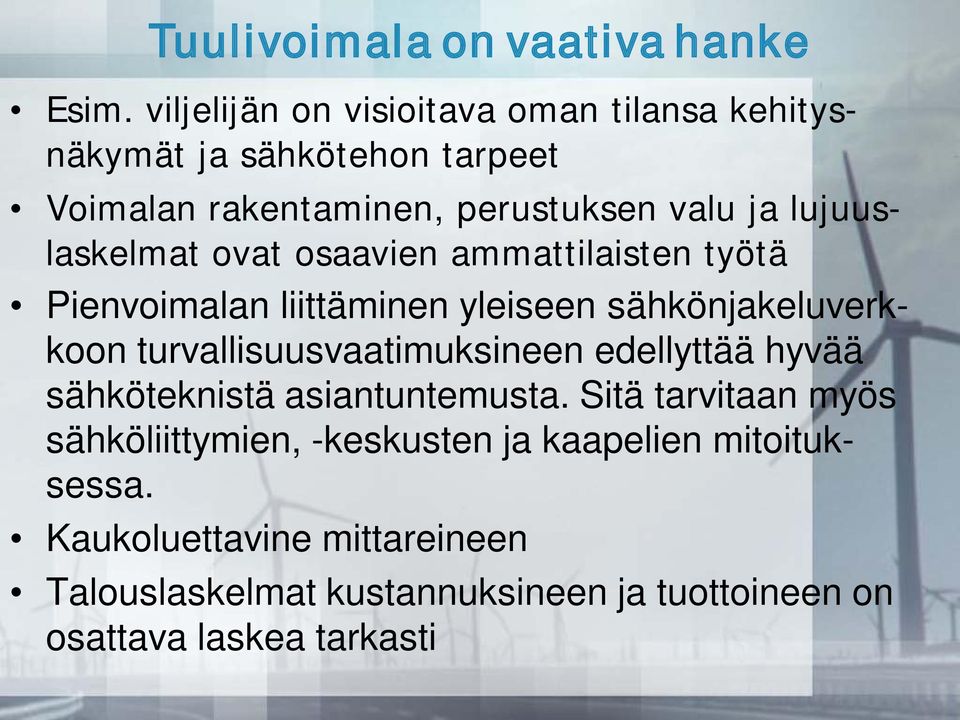

3 Tuulivoimala on vaativa hanke Esim. viljelijän on visioitava oman tilansa kehitysnäkymät ja sähkötehon tarpeet Voimalan rakentaminen, perustuksen valu ja lujuuslaskelmat ovat osaavien ammattilaisten työtä Pienvoimalan liittäminen yleiseen sähkönjakeluverkkoon turvallisuusvaatimuksineen edellyttää hyvää sähköteknistä asiantuntemusta. Sitä tarvitaan myös sähköliittymien, -keskusten ja kaapelien mitoituksessa. Kaukoluettavine mittareineen Talouslaskelmat kustannuksineen ja tuottoineen on osattava laskea tarkasti

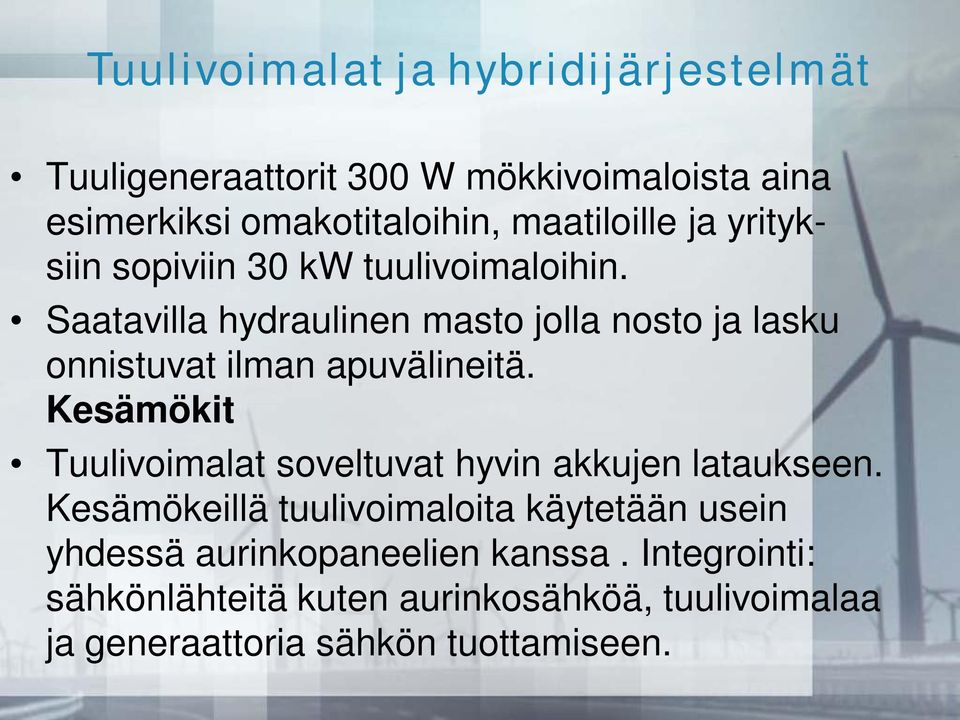

4 Tuulivoimalat ja hybridijärjestelmät Tuuligeneraattorit 300 W mökkivoimaloista aina esimerkiksi omakotitaloihin, maatiloille ja yrityksiin sopiviin 30 kw tuulivoimaloihin. Saatavilla hydraulinen masto jolla nosto ja lasku onnistuvat ilman apuvälineitä. Kesämökit Tuulivoimalat soveltuvat hyvin akkujen lataukseen. Kesämökeillä tuulivoimaloita käytetään usein yhdessä aurinkopaneelien kanssa. Integrointi: sähkönlähteitä kuten aurinkosähköä, tuulivoimalaa ja generaattoria sähkön tuottamiseen.

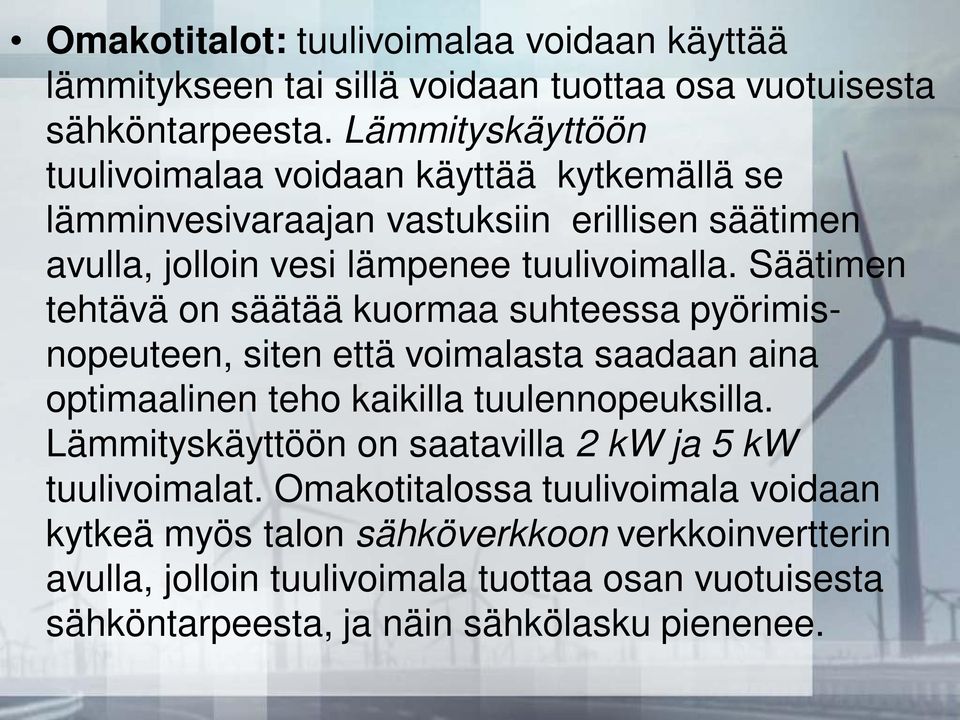

5 Omakotitalot: tuulivoimalaa voidaan käyttää lämmitykseen tai sillä voidaan tuottaa osa vuotuisesta sähköntarpeesta. Lämmityskäyttöön tuulivoimalaa voidaan käyttää kytkemällä se lämminvesivaraajan vastuksiin erillisen säätimen avulla, jolloin vesi lämpenee tuulivoimalla. Säätimen tehtävä on säätää kuormaa suhteessa pyörimisnopeuteen, siten että voimalasta saadaan aina optimaalinen teho kaikilla tuulennopeuksilla. Lämmityskäyttöön on saatavilla 2 kw ja 5 kw tuulivoimalat. Omakotitalossa tuulivoimala voidaan kytkeä myös talon sähköverkkoon verkkoinvertterin avulla, jolloin tuulivoimala tuottaa osan vuotuisesta sähköntarpeesta, ja näin sähkölasku pienenee.

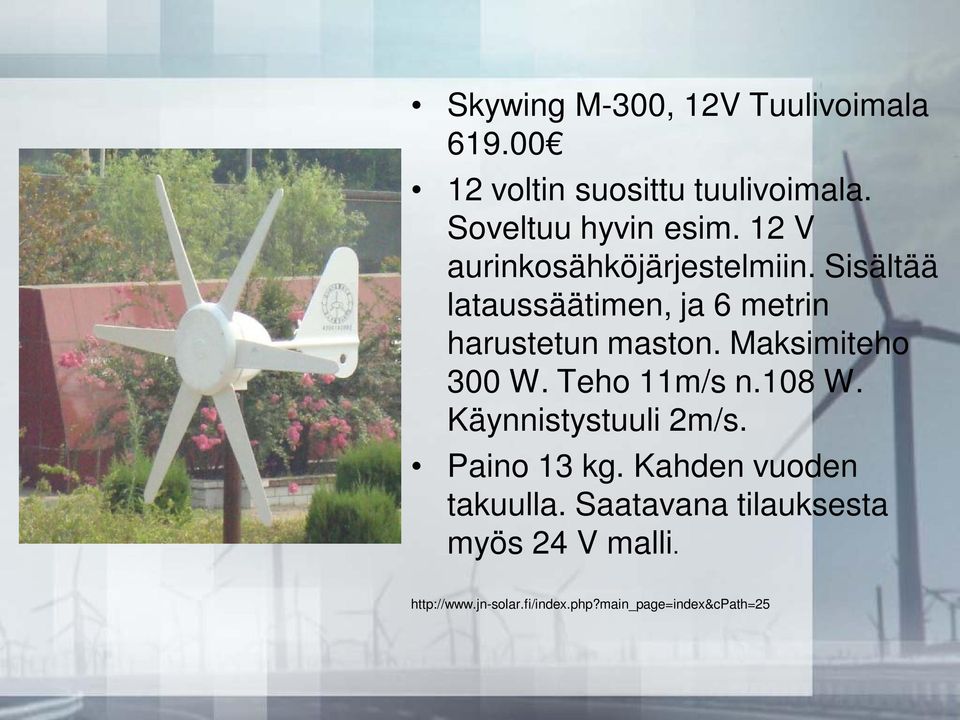

6 Skywing M-300, 12V Tuulivoimala voltin suosittu tuulivoimala. Soveltuu hyvin esim. 12 V aurinkosähköjärjestelmiin. Sisältää lataussäätimen, ja 6 metrin harustetun maston. Maksimiteho 300 W. Teho 11m/s n.108 W. Käynnistystuuli 2m/s. Paino 13 kg. Kahden vuoden takuulla. Saatavana tilauksesta myös 24 V malli.

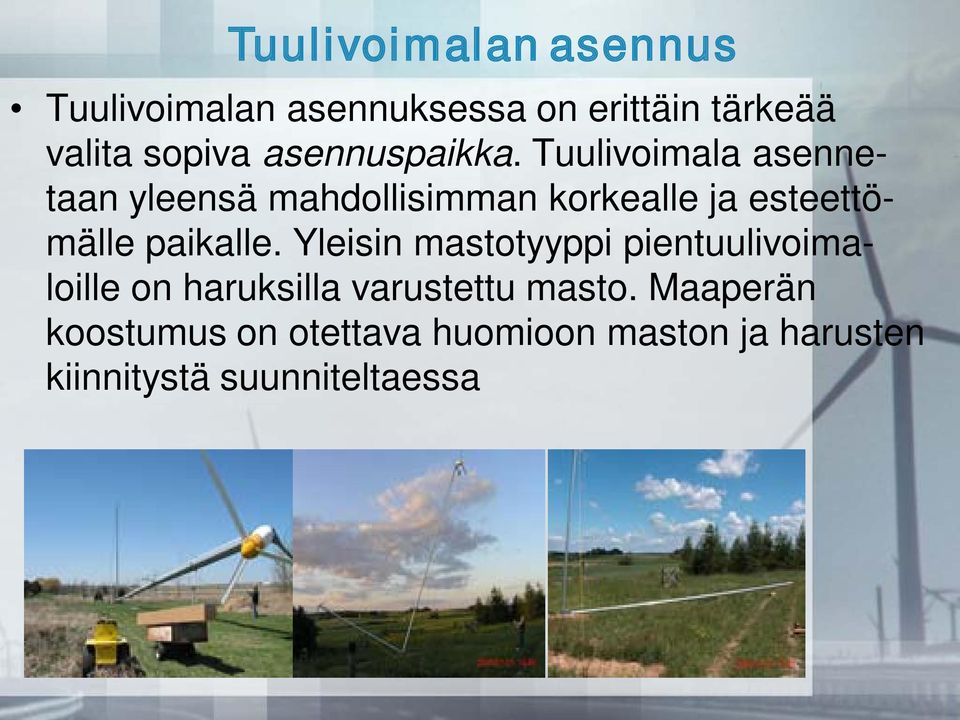

7 Tuulivoimalan asennus Tuulivoimalan asennuksessa on erittäin tärkeää valita sopiva asennuspaikka. Tuulivoimala asennetaan yleensä mahdollisimman korkealle ja esteettömälle paikalle. Yleisin mastotyyppi pientuulivoimaloille on haruksilla varustettu masto. Maaperän koostumus on otettava huomioon maston ja harusten kiinnitystä suunniteltaessa

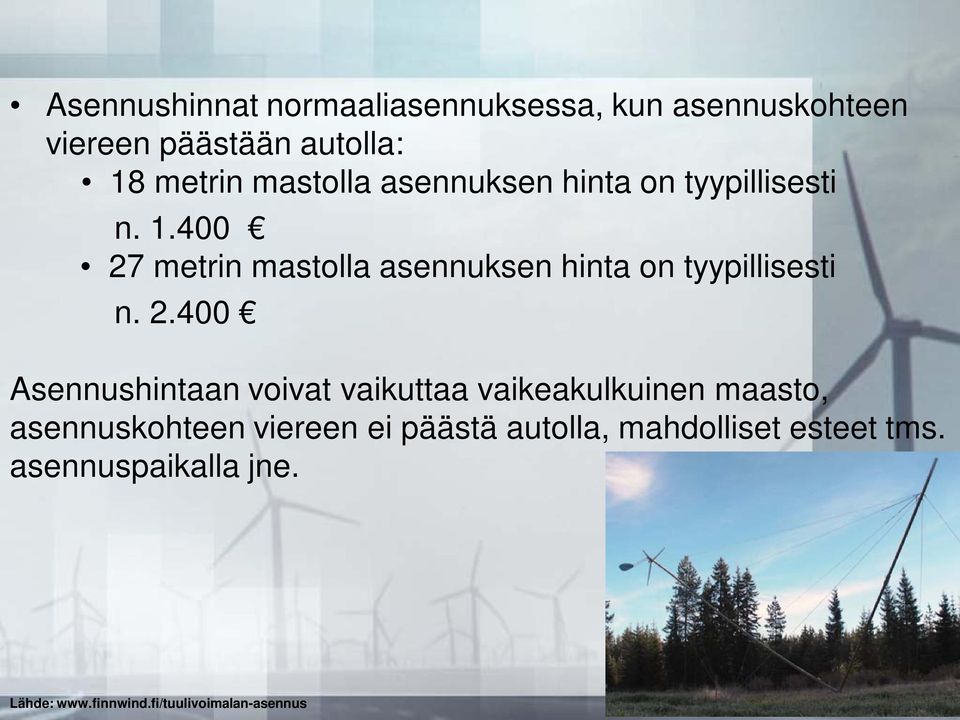

8 Asennushinnat normaaliasennuksessa, kun asennuskohteen viereen päästään autolla: 18 metrin mastolla asennuksen hinta on tyypillisesti n metrin mastolla asennuksen hinta on tyypillisesti n Asennushintaan voivat vaikuttaa vaikeakulkuinen maasto, asennuskohteen viereen ei päästä autolla, mahdolliset esteet tms. asennuspaikalla jne. Lähde:

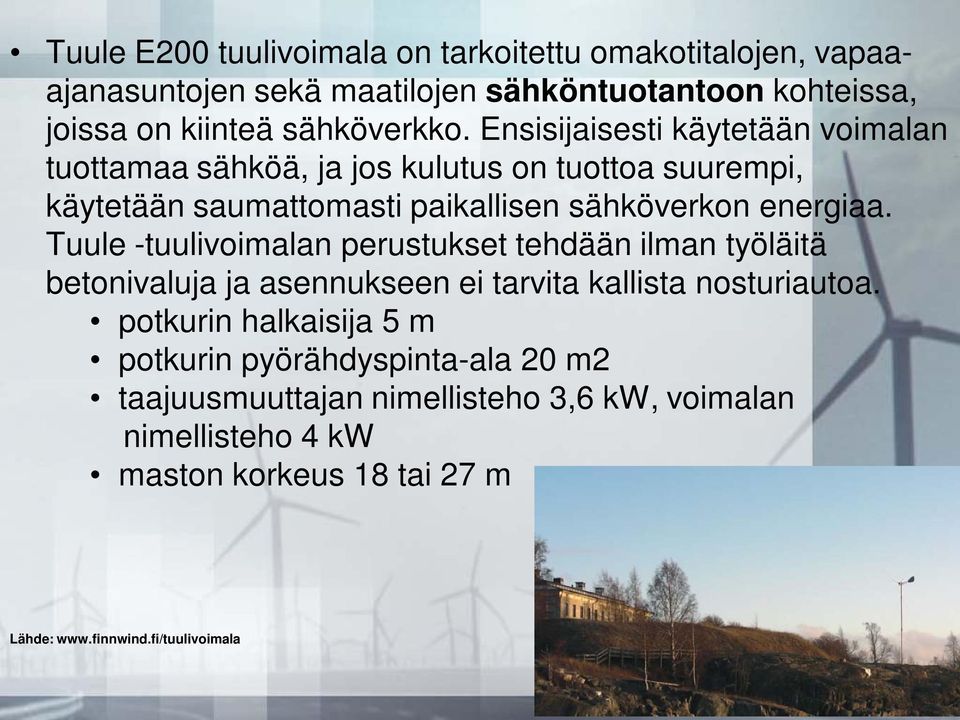

9 Tuule E200 tuulivoimala on tarkoitettu omakotitalojen, vapaaajanasuntojen sekä maatilojen sähköntuotantoon kohteissa, joissa on kiinteä sähköverkko. Ensisijaisesti käytetään voimalan tuottamaa sähköä, ja jos kulutus on tuottoa suurempi, käytetään saumattomasti paikallisen sähköverkon energiaa. Tuule -tuulivoimalan perustukset tehdään ilman työläitä betonivaluja ja asennukseen ei tarvita kallista nosturiautoa. potkurin halkaisija 5 m potkurin pyörähdyspinta-ala 20 m2 taajuusmuuttajan nimellisteho 3,6 kw, voimalan nimellisteho 4 kw maston korkeus 18 tai 27 m Lähde:

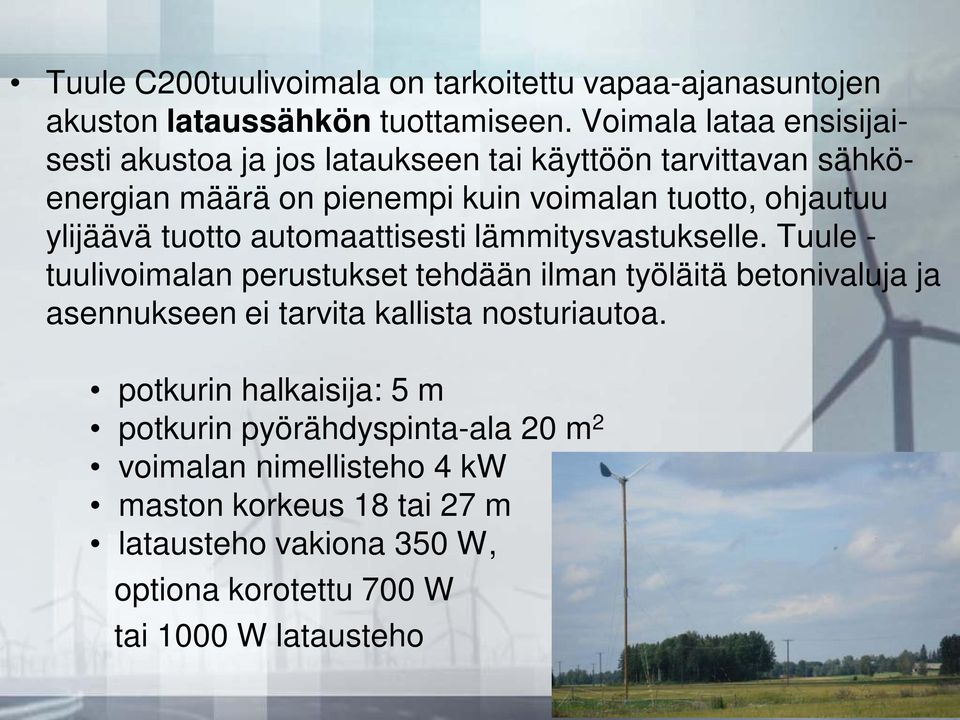

10 Tuule C200tuulivoimala on tarkoitettu vapaa-ajanasuntojen akuston lataussähkön tuottamiseen. Voimala lataa ensisijaisesti akustoa ja jos lataukseen tai käyttöön tarvittavan sähköenergian määrä on pienempi kuin voimalan tuotto, ohjautuu ylijäävä tuotto automaattisesti lämmitysvastukselle. Tuule - tuulivoimalan perustukset tehdään ilman työläitä betonivaluja ja asennukseen ei tarvita kallista nosturiautoa. potkurin halkaisija: 5 m potkurin pyörähdyspinta-ala 20 m 2 voimalan nimellisteho 4 kw maston korkeus 18 tai 27 m latausteho vakiona 350 W, optiona korotettu 700 W tai 1000 W latausteho

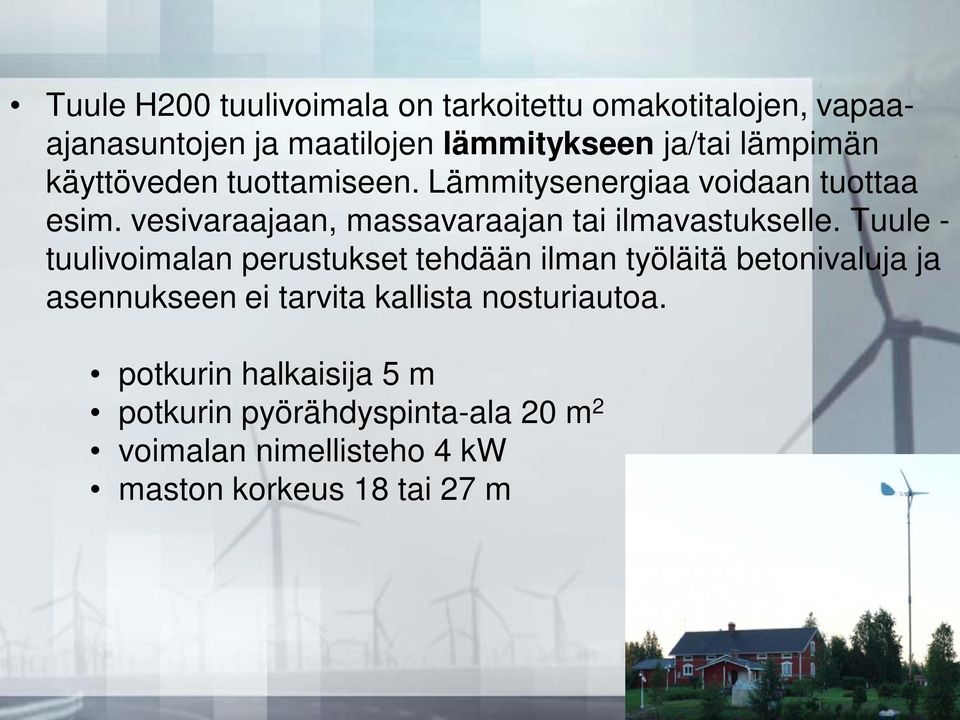

11 Tuule H200 tuulivoimala on tarkoitettu omakotitalojen, vapaaajanasuntojen ja maatilojen lämmitykseen ja/tai lämpimän käyttöveden tuottamiseen. Lämmitysenergiaa voidaan tuottaa esim. vesivaraajaan, massavaraajan tai ilmavastukselle. Tuule - tuulivoimalan perustukset tehdään ilman työläitä betonivaluja ja asennukseen ei tarvita kallista nosturiautoa. potkurin halkaisija 5 m potkurin pyörähdyspinta-ala 20 m 2 voimalan nimellisteho 4 kw maston korkeus 18 tai 27 m

12 Hybridijärjestelmä

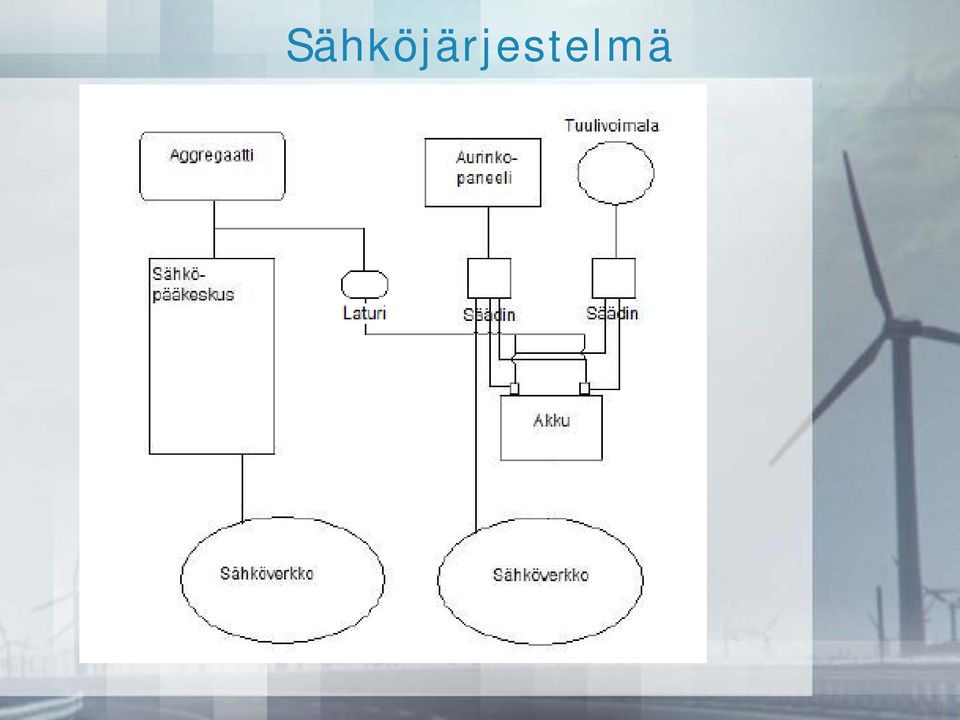

13 Sähköjärjestelmä

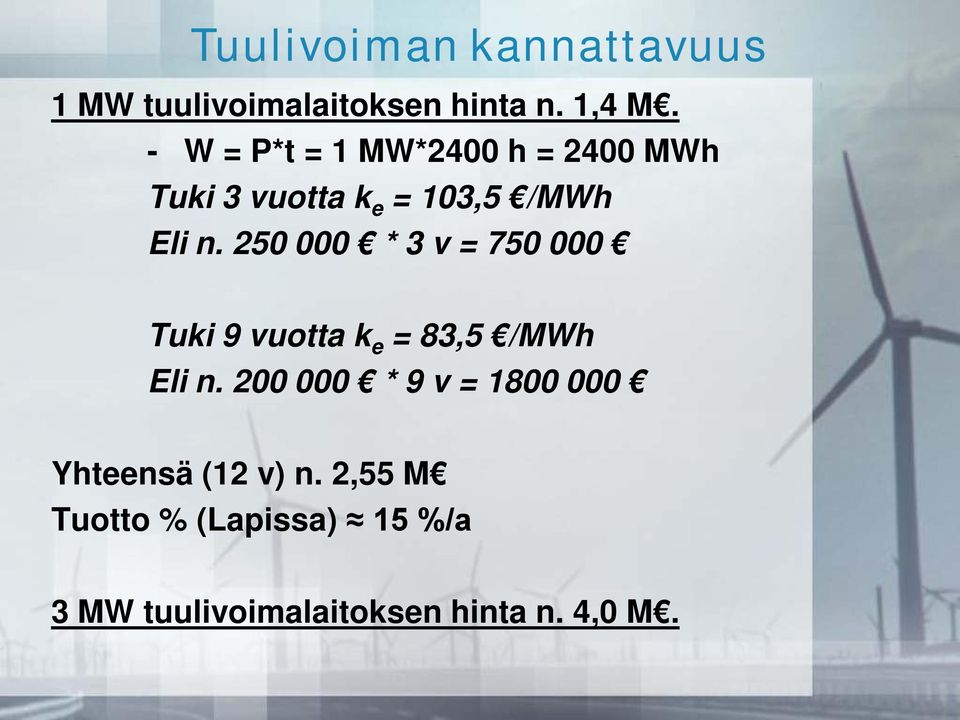

14 Tuulivoiman kannattavuus 1 MW tuulivoimalaitoksen hinta n. 1,4 M. - W = P*t = 1 MW*2400 h = 2400 MWh Tuki 3 vuotta k e = 103,5 /MWh Eli n * 3 v = Tuki 9 vuotta k e = 83,5 /MWh Eli n * 9 v = Yhteensä (12 v) n. 2,55 M Tuotto % (Lapissa) 15 %/a 3 MW tuulivoimalaitoksen hinta n. 4,0 M.

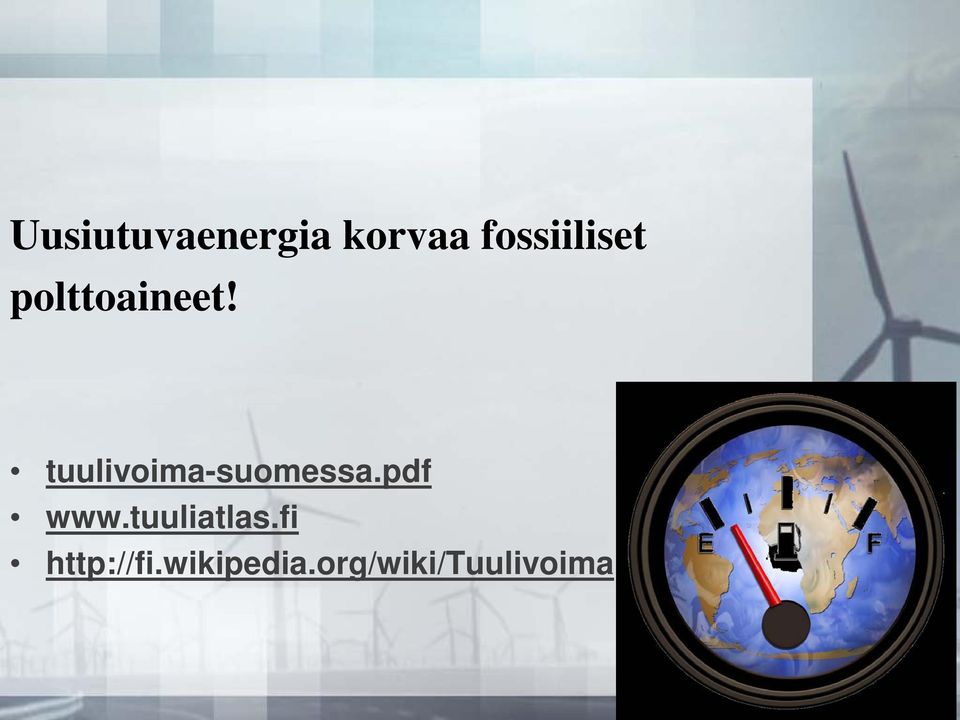

15 Uusiutuvaenergia korvaa fossiiliset polttoaineet! tuulivoima-suomessa.pdf

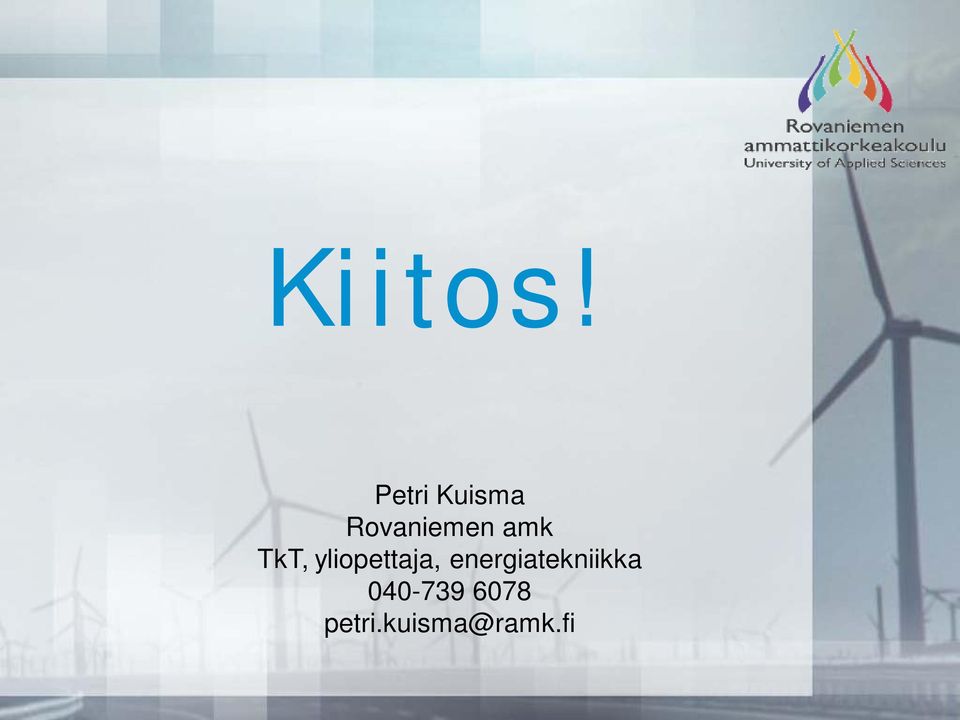

16 Kiitos! Petri Kuisma Rovaniemen amk TkT, yliopettaja, energiatekniikka
